Сигнализатор давления

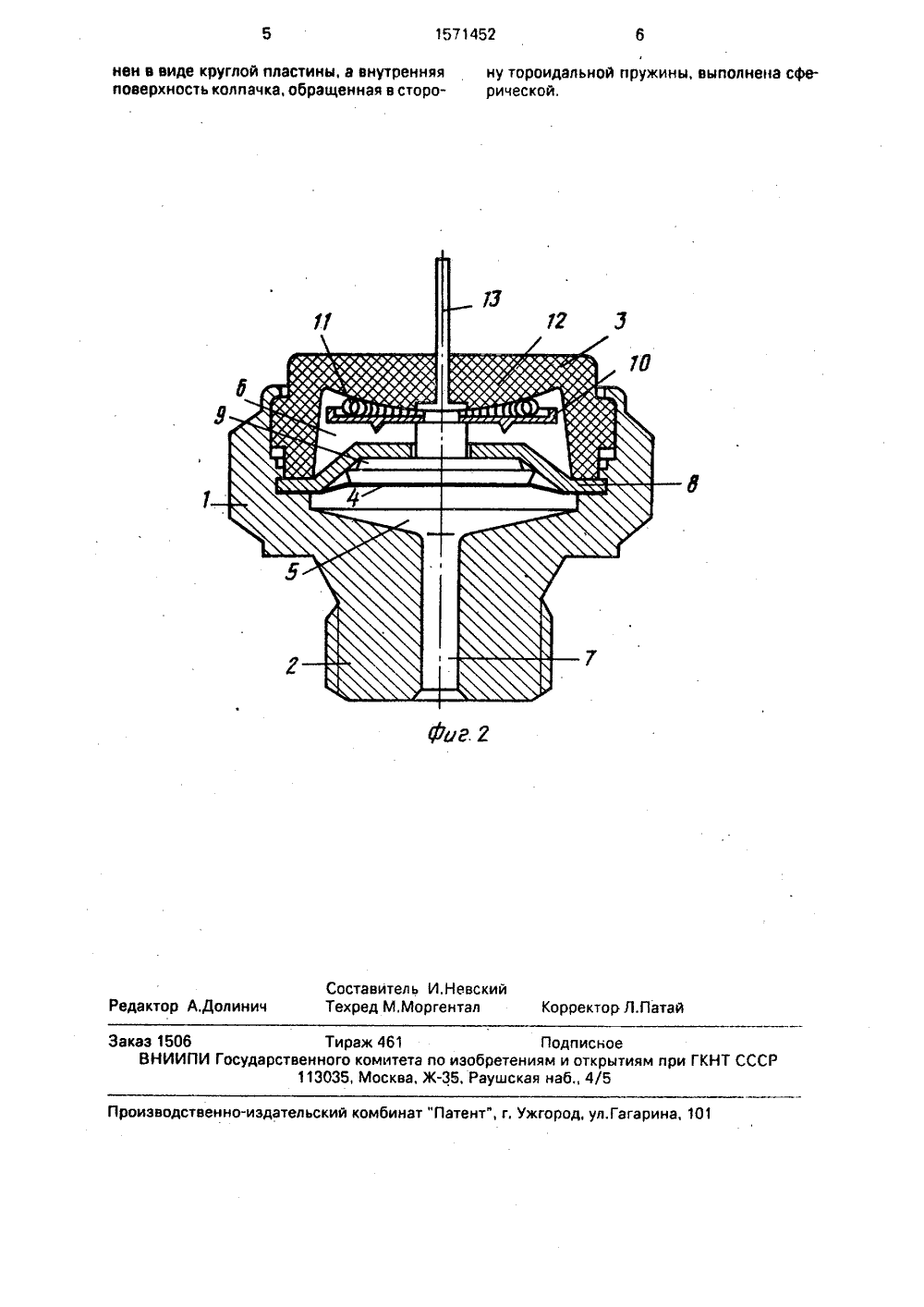

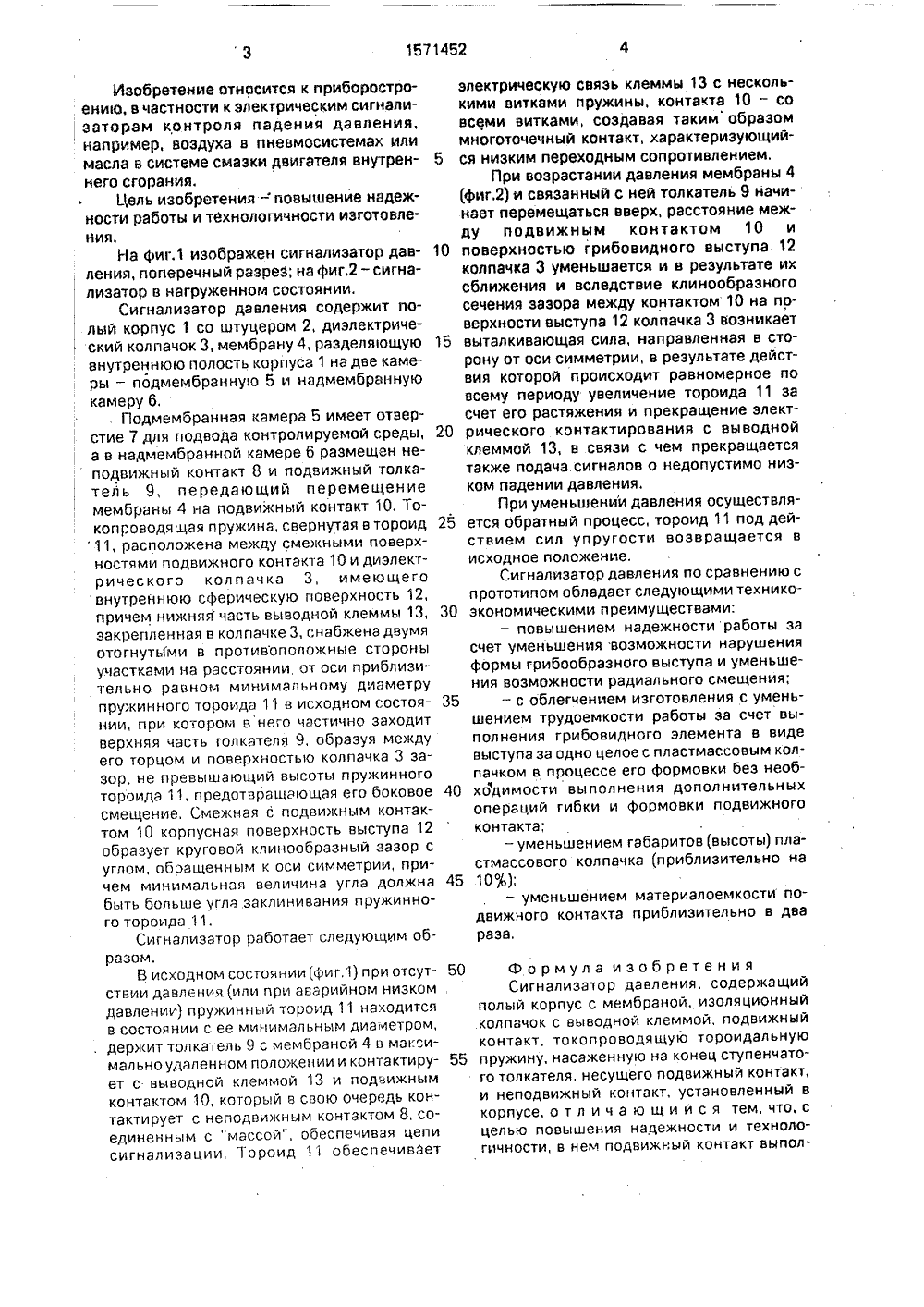

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 15714 6 01 19/ БРЕТ И ИСАНИ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССР В 714193, кл, 6 01 . 19/12, 1980.Авторское свидетельство СССР ЬЬ 1383122, кл. 6 011 19/12, 1986.(57) Изобретение относится к приборостроению и может быть использовано при контроле изменения давления воздуха в пневмосистемах или масла в системах смазки двигателей внутреннего сгорания. Цель изобретения - повышение надежности работы и технологичности изготовления, В сигнализаторе внутри диэлектрического колпачка 3, снабженного сферической поверхностью 12, размещен подвижный контакт 10, На выступающем над поверхностью контакта 10 конце толкателя 9, выполненного из незлектропроводного материала, насажена токопроводящая пружина, свернутая в тороидальное кольцо 11. Повышение давления на мембрану 4 вызывает перемещение толкателя 9, которое приводит к растяжению кольца 11 и прекращению электрического контактирования с выводной клеммой 13. В исходном состоянии цепь сигнализации замкнута эа счет контактирования кольца 11 с клеммой 13, а через подвижный контакт 10 с неподвижным контактом 8. 2 ил.Изобретение относится к приборостроению, в частности к электрическим сигнализаторам контроля падения давления,например, воздуха в пневмосистемах или масла в системе смазки двигателя внутреннего сгорания.Цель изобретения -повышение надежности работы и технологичности изготовления.На фиг.1 изображен сигнализатор дав, ления, поперечный разрез; на фиг.2- сигна лизатор в нагруженном состоянии.Сигнализатор давления содержит по-лый корпус 1 со штуцером 2, диэлектриче ский колпачок 3, мембрану 4, разделяющуювнутреннюю полость корпуса 1 на две камеры - подмембранную 5 и надмембранную камеру б.Подмембранная камера 5 имеет отверстие 7 для подвода контролируемой среды, а в надмембранной камере б размещен неподвижный контакт 8 и подвижный толка- тель 9, передающий перемещение мембраны 4 на подвижный контакт 10. Токопроводящая пружина, свернутая в тороид 11, расположена между смежными поверхностями подвижного контакта 10 и диэлектрического колпачка 3, имекщего внутреннюю сферическую поверхность 12, причем нижняячасть выводной клеммы 13, закрепленная в колпачке 3, снабжена двумя отогнутыми в противоположные стороны участками на расстоянии от оси приблизительно. равном минимальному дламетру пружинного тороида 11 в исходном состоянии, при котором в него частично заходит верхняя часть толкателя 9, образуя между его торцом и поверхностью колпачка 3 зазор, не превышающий высоты пружинного тороида 11, предотвращающая его боковое смещение, Смежная с подвижным контактом 10 корпусная поверхность выступа 12 образует круговол клинообразный зазор с углом, обращенным к оси симметрии, причем минимальная величина угла должна быть больше угла заклинивания пружинного тороида 11.Сигнализатор работает следующим образом.В исходном состоянии (фиг,1) при отсутствии давления или при аварийном низком давлении) пружинный тороид 11 находится в состоянии с ее минимальным диаметром, . держит толка .ель 9 с мембраной 4 в максимально удаленном поликении и контактирует с выводной клеммой 13 и подвижным контактом 10, который в свою очередь контактирует с неподвижным контактом 8, соединенным с "массой", обеспечивая цепи сигнализации, Тороид 11 обеспечиваетэлектрическую связь клеммы 13 с несколькими витками пружины, контакта 1 О - со всеми витками, создавая таким образом многоточечный контакт, характеризующийся низким переходным сопротивлением,При возрастании давления мембраны 4(фиг,2) и связанный с ней толкатель 9 начи нает перемещаться вверх, расстояние между подвижным контактом 10 и 10 15 20 25 30 35 40 45 50 55 Формула изобретения Сигнализатор давления, содержащий полый корпус с мембраной, изоляционный колпачок с выводной клеммой, подвижный контакт, токопроводящую тороидальную пружину, насаженную на конец ступенчатого толкателя, несущего подвижный контакт, и неподвижный контакт, установленный в корпусе, о т л и ч а ю щи й с я тем, что, с целью повышения надежности и технологичности, в нем подвижный контакт аыполповерхностью грибовидного выступа 12 колпачка 3 уменьшается и в результате их сближения и вследствие клинообразного сечения зазора между контактом 10 на поверхности выступа 12 колпачка 3 возникает выталкивающая сила, направленная в сторону от оси симметрии, в результате действия которой происходит равномерное по всему периоду увеличение тороида 11 за счет его растяжения и прекращение электрического контактирования с выводной клеммой 13, в связи с чем прекращается также подача. сигналов о недопустимо низком падении давления,При уменьшении давления осуществляется обратный процесс, тороид 11 под действием сил упругости возвращается в исходное положение.Сигнализатор давления по сравнению с прототипом обладает следующими техникоэкономическими преимуществами:- повышением надежности работы за счет уменьшения возможности нарушения формы грибообразного выступа и уменьшения возможности радиального смещения;- с облегчением изготовления с уменьшением трудоемкости работы за счет выполнения грибовидного элемента в виде выступа за одно целое с пластмассовым колпачком в процессе его формовки беэ необходимости выполнения дополнительных операций гибки и формовки подвижного контакта;- уменьшением габаритов (высоты) пластмассового колпачка (приблизительно на 10;ь);- уменьшением материалоемкости подвижного контакта приблизительно в два раза,1571452 г. г Составитель И.НевскийРедактор А,Долинич Техред М,Моргентал Коррект атай Заказ 1506 Тираж 461 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 т "Патент", г. Ужгород, ул.Гагарина, 101 оизводственно-иэдательскии комби нен в виде круглой пластины, э внутренняя поверхность колпачка, обращенная в сторону тороидальной пружины, выполнена сферической,
