Зозуля

Номер патента: 1043154

Опубликовано: 23.09.1983

Авторы: Ватаманюк, Зозуля, Кобаса, Мазуркевич, Хома

МПК: C09C 1/36

Метки: высокодисперсной, двуокиси, титана

...продукта парами воды проводится для освобождения поверхности дву 30 окиси титана от адсорбированных наней газов НС 1 и С 1,Выбор температурных условий проведения процесса по предлагаемомуизобретению определяется следоующим.З 5 ф Интервал температур 70-100 С обусловлен необходимостью достижения,стопроцентной гомогенизации паровтетрахлорида титана с заданным количеством осушенного транспортирующего воздуха в условиях испарения, чтообеспечивает однородность и высокуюдисперсность продукта на стадии пламенного гидролиэа, Понижение температуры ниже 70 оС ведет к недостаточной концентрации паров тетрахло 45 рида титана в смеси и снижению однородности продукта. Повышение тем.пературы,выше 100 гС ведет к укрупнению частиц целевого...

Номер патента: 1034802

Опубликовано: 15.08.1983

Авторы: Видишев, Гончар, Гончаров, Заспенко, Зозуля, Киселев, Курковский, Радзинский, Энвальд

МПК: B21B 27/06

Метки: валков, охлаждения

...устройство для охлаждения валков в начальный момент прокатки; на фиг. 2 - то же, при установившемся процессе прокатки.Устройство состоит из корпуса 1 с крышкой 2, в которой свободно установлены проводка 3 и заслонка 4, выполненная в виде втулки, подпружиненной упругим элементом 5 относительно корпуса в осевом направлении. Охлаждающий агент (вода) поступает в устройство через патрубок. В расточке втулки установлена проводка,Работа устройства для охлаждения валков происходит следующим образом.5105 20 Устройство устанавливается соосно с калибром клети вместо выводной проводки. К патрубку подачи воды 6 подключают водовод от магистрали воды высокого давления. В исходном состоянии (фиг. 1) заслонка 4 поджимается к проводке 3 упругим...

Номер патента: 1034086

Опубликовано: 07.08.1983

Авторы: Абдулов, Адоньев, Зозуля, Ионов, Каждан, Маньков, Миклютин, Ретуев, Сушков, Терещенко

МПК: H01H 33/00

Метки: аппарат, генераторный, коммутационный

...установленном в зкранированном токопроводе, содержащем корпусв виде экрана, главную токоведущуюсистему, расположенную коаксиальнокорпусу и установленную на опорныхизоляторах, имеющую размыкаемый розе точный контакт, и вентиляционную систему, выполненную с воэможностью создания потока воздуха вдоль оси токопровода, внутри корпуса в зоне размы"каемого контакта на дистанционныхэлементах, например бабышках, установлен коаксиально главной токоведущей системе вновь введенный обтекательв виде тела вращения, внутреннийдиаметр которого выполнен наименьшимв месте контактного перехода размыкаемого контакта.Обтекатель может быть выполнен сосевым сечением в Форме трапеции без.основания с закругленными угламипри вершине, 60Кроме...

Номер патента: 1030332

Опубликовано: 23.07.1983

Авторы: Зозуля, Касьянова, Корнеев, Куликова

МПК: C04B 7/02

Метки: быстротвердеющий, цемент

...с образованием в этихсоставах более рыхлых пленок гидратов железа по сравнению с более плотными пленками гиббсита в алюминатныхсоставах, что способствует увелицению степени гидратации и более быстрому набору прочности цементного,кам.,ня. 0,5-100 5-3 В качестве сырья для полученияцементов используются бокситы с различным содержанием глинозема и скис",. лов железа, а также любые железосодержащие компоненты -огарки, железорудные концентраты, колошниковаяпыль, красные шламй глиноземногопроизводства, В качестве сульфатсодержащего компонента используется 0 гипс или отходы химическойпромышленности - фосфогипс, фторгипс иборогипс, цто расширяет сырьевуюбазу и снижает себестоимость цементов.5 Для голуцения клинкера сырьевуюсмесь готовят из...

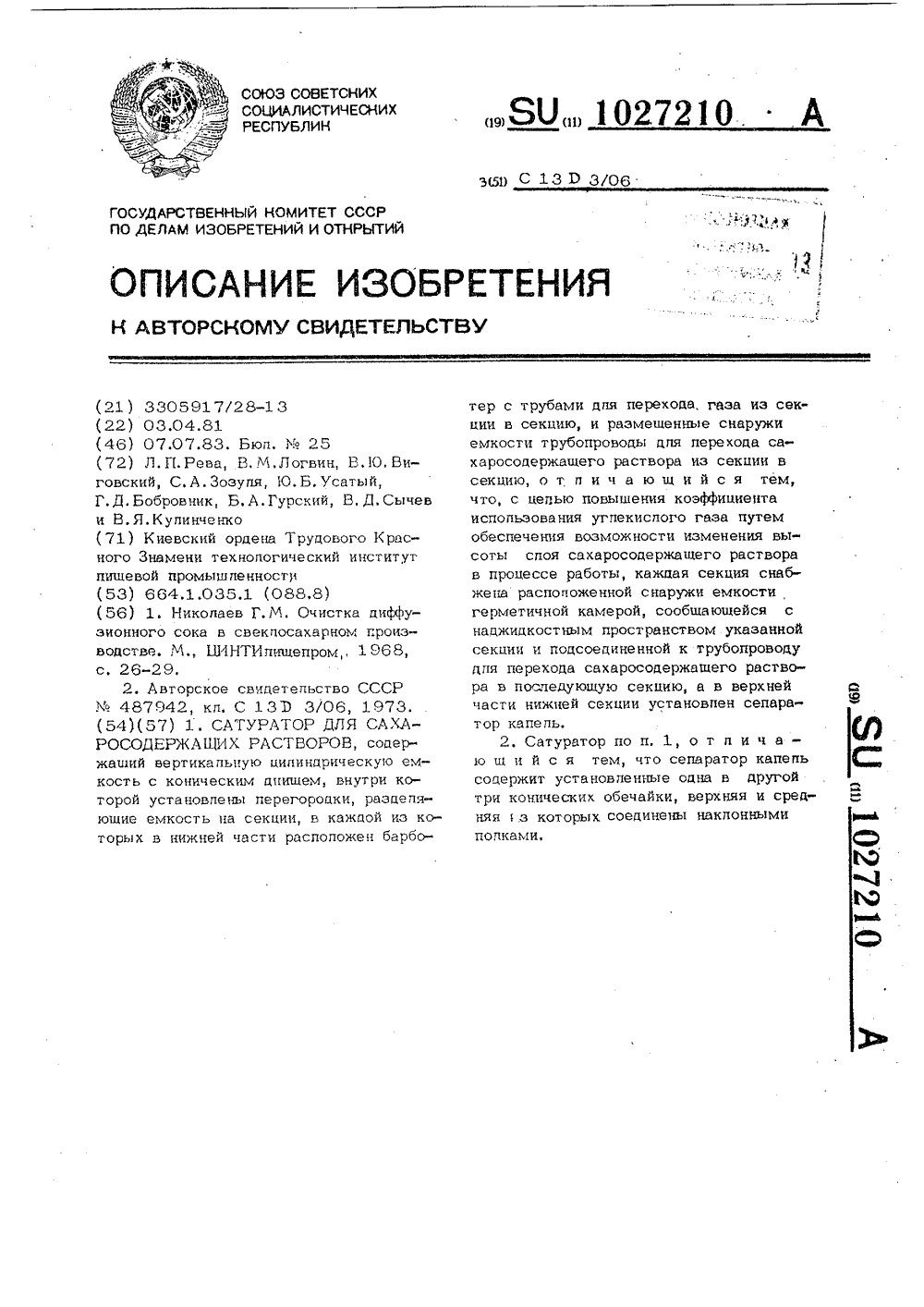

Номер патента: 1027210

Опубликовано: 07.07.1983

Авторы: Бобровник, Виговский, Гурский, Зозуля, Кулинченко, Логвин, Рева, Сычев, Усатый

МПК: C13D 3/06

Метки: растворов, сатуратор, сахаросодержащих

...1 Ь ДОСТЦГЕ 8:Я ТЕК,т ЧТО В аТУРаТО РЕ ДЛЯ СаХаРОССДСРжац 111;т РаотВОРОВ, СО ДЕРжаЩЕМ ВЕР" нхат ЛЕ,УО ЦИЛИНДРИЧЕСКУЮ еМКОСТЬ С Кот;тЕС;:М Д.:;110:,т В;1 УТРЦ КО ТОРОЙ УСТаиоцтвтт;- Е 18:",ОРтоДКЦ РаЗДЕГЕЯ ЮЩИЕ ЕМКОСТЬ На Сакдиттт В КажДОй ЦЗ КО- тОРЫХ В тактей Еаоти РДСПОЛОжеН баРООТЕР50 с трубами для перехода газа цз секции в секцию, и,з;ещеные снаружи емкости трубопроводы для перехода сахаросодержащего раствора из секцтц ь секцию, каждая секши снаожена расположенной снаружи емкости геРттеттгной каиеРойт сообцаю 55 щейся с наджцдкостным пространством указанной секции и ПОдс 08 дцн 8 нной к трубопооводу для перехода, сахаросодержатдеГО растВора В последующуло секциюа в верхней части нижней секции установлен сепаратор капель.Причем...

Номер патента: 991809

Опубликовано: 15.06.1983

Авторы: Ащеулов, Глемба, Горбатюк, Зозуля, Плашенков, Простеби, Шевченко

МПК: G01K 7/02

Метки: глубины, охлаждения, пельтье, термоэлектрических, холодильников

...число гнезд,При этом в качестве датчика ком-.паратора для измерения отрицательных тепловых потоков использовананизотропный термоэлемент.Предлагаемое устройство изображено на чертеже.Устройство состоит из металлического диска-радиатора 1, в котором по окружности через разные углыв гнездах с помощью фиксаторов 2 впозициях 1-ХШ закреплены ТХПЭ 12штук измеряемых и один эталонный.Площадь поверхности диска при этомв 13 раэ больше площади поверхности рассеивающего радиатора 3,на котором калибровался эталонныйхолодильник. Термический компараторлучистой энергии 4 на основе анизотропного термодатчика вместе синдикатором 5 типа 1 МИГ ГОСТ 909 б 50 закреплен через металлический рычагб к оси шагового искателя 7 типаШИВ/3. Электрические выводы...

Номер патента: 1020702

Опубликовано: 30.05.1983

Авторы: Борбоц, Гупало, Зозуля, Комаров, Минаев, Ольшанский

МПК: F23D 13/36

Метки: газовая, горелка

...в газовой горелке, содержащей цилиндрический корпус с гаповкой в виде тела вра щения имеющей на рабочем участке выходные отверстия с дивметрами увеличивающимися от центра к периферии, причем оси отверстий перпендикулярны к поверхности рабочего участка и наклонены к оси горедки под разными углами, уве дичиваюшимися в том же направлении, что и диаметры, гоповка снабжена коническим козырьком, служащим продопжением ее боковых стенок, а по.оси ее рабочего участка дополни тедьно выпопнено центральное отверстие. Кроме того, козырек имеет длину,равную (1-4),в ближайшее к козырьку. периферийное отверстие выподнено нв рас. стоянии (1-3)ди от козырька, где бИдиаметр периферийного отверстия.Нв чертеже представлена преддагаемая горелка, продольный...

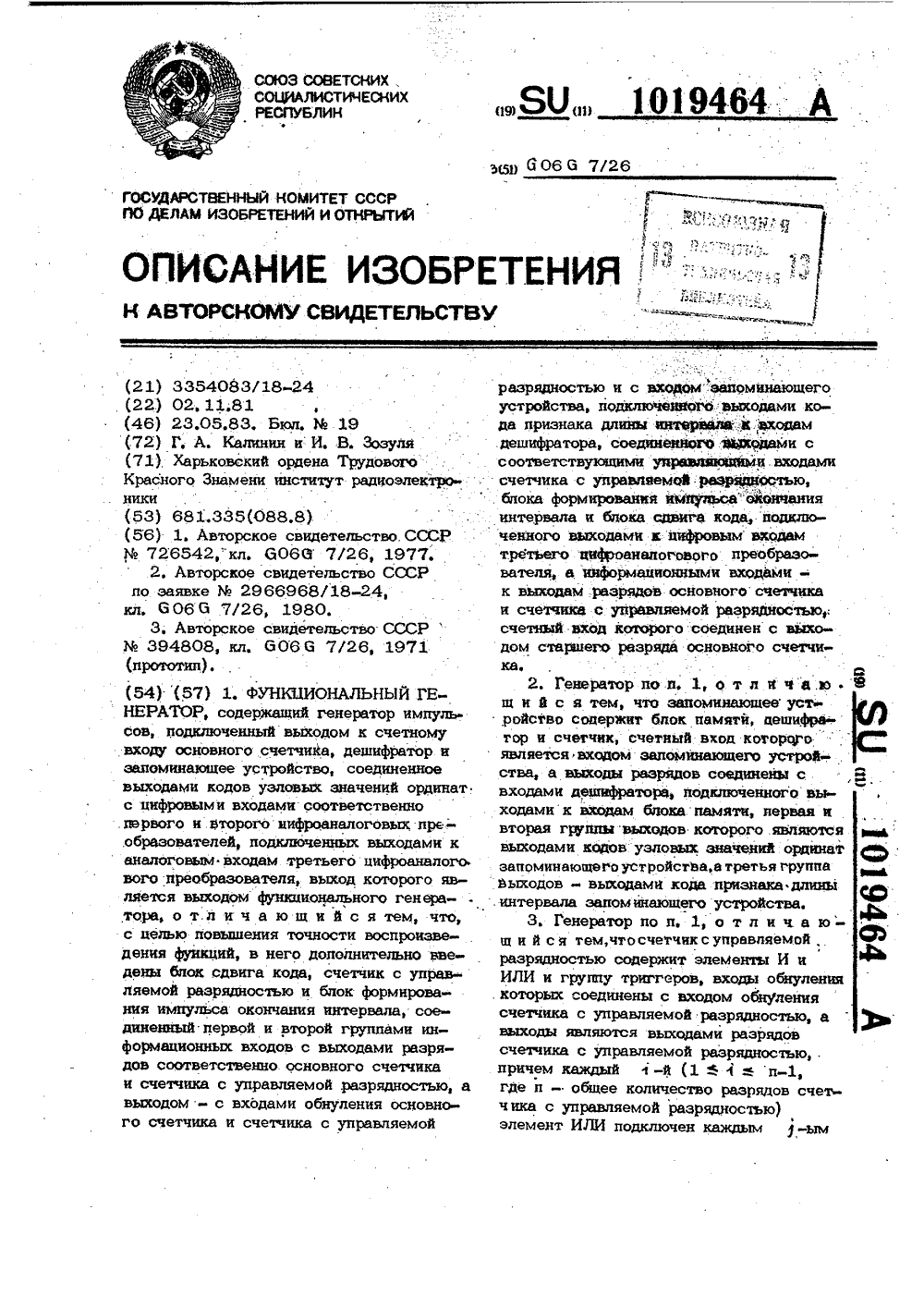

Номер патента: 1019464

Опубликовано: 23.05.1983

Авторы: Зозуля, Калинин

МПК: G06G 7/26

Метки: генератор, функциональный

...И являются второй группой информационных входов блока формирования импульса окончания интер валаеНа фиг. 1 изображена блок-схема функционального генератора и запоминающего устройства; на фиг. 2 - блок-схема счетчика с управляемой разрядностью: на фиг. 3 - схема блока формирования импульса окончания интервала.функциональный генератор (фиг, 1) содержит генератор 1 импульсов, подключенный выходом к счетному входу основного счетчика 2. Запоминающее устройство 3 соединено выходами кодов узловых значений ординат с цифровйми входами первого и второго цифроаналоговых преобразователей 4 и 5. Выходы преобразователей 4 и 5 подключены к аналоговым входам третьего цифроаналогового преобразователя 6, выход которого является выходом...

Номер патента: 1018936

Опубликовано: 23.05.1983

Авторы: Зозуля, Озеров, Рахимов

МПК: C07C 17/156, C07C 22/04

Метки: 4-адамантил-1-бензилбромида

...присутствии перекиси бензоила происходит образование смеси бромистогобензила и й-(б-,м -,а -толил)-3,3диметилглутаримидов, что осложняетпроцесс разделения,Наиболее близким по техническомурешению к предлагаемому являетсяспособ получения замещенных бенэилбромида иэ соответствующих бензильных замещениых соединений .при броверовании бромом при кипячении (Та 76,8 ф С) в среде СС 14 в, присутствииперекиси бензоила (3 .Но по этому способу выход целевого продукта не виде 80.Целью изобретения является повышение выхода целевого продукта, т.е.монобромзамещенного и -толиладамантана.Поставленная цель достигаетсясйособом получения 4-(адамантил)бензидбромида путем бромированияи -толиладамантана элементарнымбромом при 45-50 С в среде четыреххлористого...

Номер патента: 1015233

Опубликовано: 30.04.1983

Авторы: Глебов, Горбачев, Гурский, Довгопол, Зозуля, Макаренко, Хоменко

МПК: F28B 3/06

Метки: конденсатор, прямоточный, смешивающий

...над конусной обечайкой, первый по ходу пара водораспредели тель выполнен в виде кольцевого коллектора, охватывающего корпус, в стенках которого, в зоне этого коллектора, выполнена кольцевая щель, причем отношение расстояния между последней и патрубком отвода воды к внутреннему диаметру корпуса составляет 1,0 - 1,5. На чертеже изображен конденсатор, общий вид, разрез.Прямоточный смешивающий конденсатор содержит снабженный патрубками 1 и 2 подвода и отвода соответственно парогазовой смеси корпус 3 с водораспределителями, последовательно включенными по пару и снабженными патрубками 4 и 5 подвода и отвода воды, причем второй по ходу пара водораспределитель выполнен в виде соосных тарелок 6, образующих кольцевое сопло 7 для выхода...

Номер патента: 1014541

Опубликовано: 30.04.1983

Авторы: Гудзей, Зозуля, Кулачинский

МПК: A01J 11/04

Метки: дезодорационная

...жидкость преобразуется вслой, распределенный не по. всей поверх- Оности вакуум-камеры;Известна также дезодорационная установка для жидкости, включающая вертикально .устансвленную вакуум. камеру с крышкой,. патрубками ввода и вывода дезодорируемой жидкости и распределителем,укрепленным на патрубке ввода2Известная ус тановка недостаточнопроизводительна и процесс дезодорациималоэффективен из-за того, что и камередезодорациижидкость не распыляется, астекает по ее цилиндрической поверхности.Цель изобретения - повышение эффективности процесса дезодорации путем увеличения поверхности испарения,35Поставленная цель достигается тем,что в дезодорационной установке, состоящей из вертикально установленной цилиндрической вакуум-камеры с крышкой,...

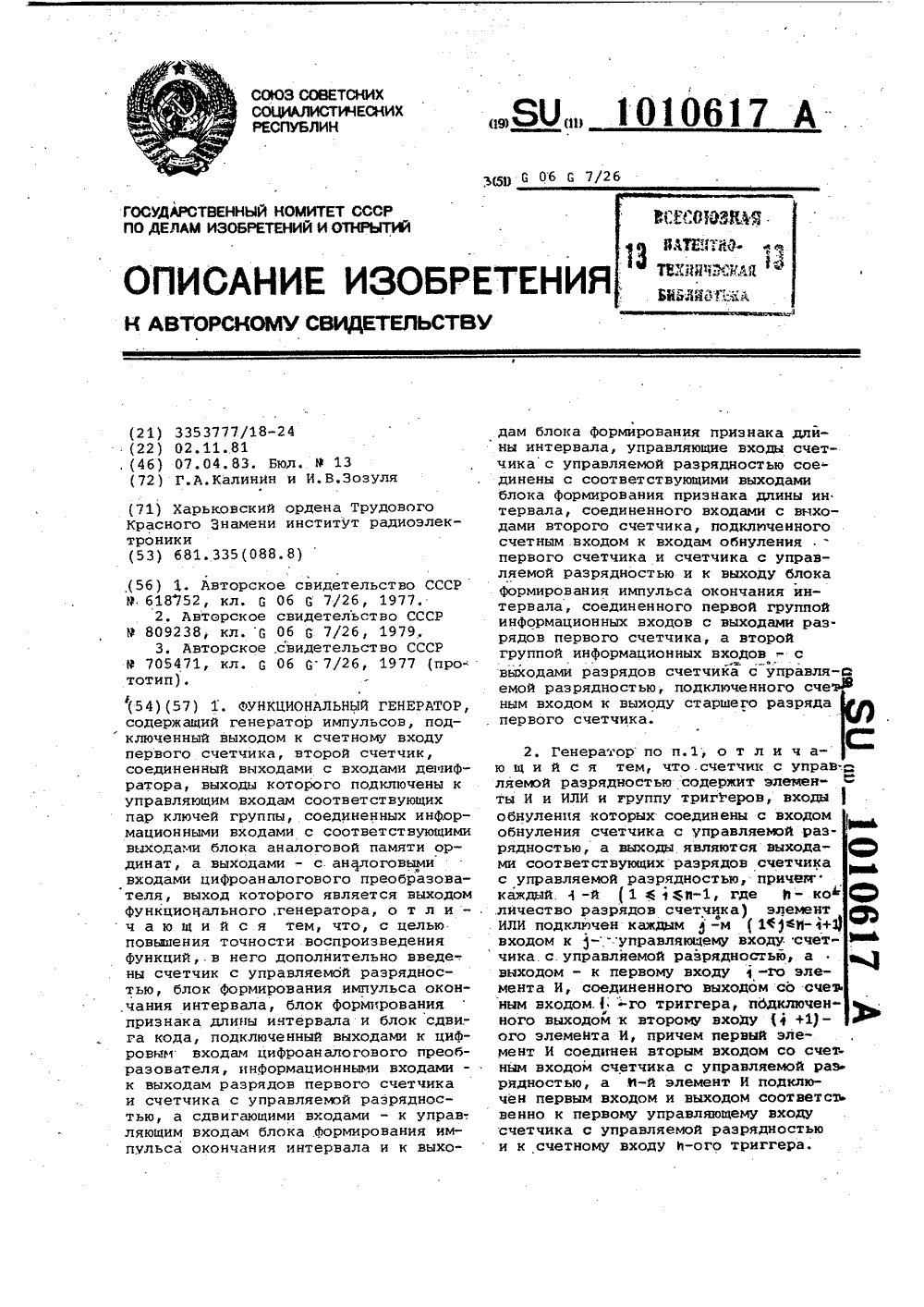

Номер патента: 1010617

Опубликовано: 07.04.1983

Авторы: Зозуля, Калинин

МПК: G06G 7/26

Метки: генератор, функциональный

....признака длины интервала и счетчик 11 с управляемой разрядностью. Генератор 5 подключен выходом к счетному входу счетчика б. Счетчик 7 соединен выходами с входами дешифра О тора 9,подключенного выходами к управляющим входам соответствующих пар ключей группы 2, соединенных информа. ционными входами с соответствующими выходами блока 1 аналоговой памяти ординат, а выходами - с аналоговыми входами цифроаналогового преобразователя 3. Выход преобразователя 3 является выходом функционального генератора для сглаживания выходного ступенчатого напряжения на выходе преоб О разователя 3 может быть включен фильтр 12 нижних частот). Блок 4 сдвига кода подключен выходами к цифровым входам преобразователя 3, информационными входами - к выходам...

Номер патента: 1008246

Опубликовано: 30.03.1983

Авторы: Вышинский, Зозуля, Свириденко, Сторожик

МПК: C21B 7/20

Метки: балансир, доменной, конуса, печи

...некоторое время двигаться по инерции, останавливается и возвращается висходное положение, вызывая значитель 246 гные динамические усилия в системе привода, приводяшие иногда к обрыву каната; при закрывании (подъеме) конуса канат выдается лебедкой быстрее, чем выбирается балансиром (так как он практически уравновешен), в результате чегообразуется слабина каната, которая после разгона балансира выбирается с ударом вдоль каната (рывок), приводящимк ранее указанным последствиям,Исключить такое явление можно эасчет уменьшения угла поворота балансирарля того, чтобы момент со стороны балансира был бопьше. Однако это.уменьшает ход конуса, что увеличивает времяссыпания шихты и снижает производительность системы загрузки доменной печи.Можно...

Номер патента: 1003387

Опубликовано: 07.03.1983

Авторы: Алексеенко, Блохин, Гавришко, Егоров, Зозуля, Камалов, Колесник

МПК: H05B 6/36

Метки: индуктор, нагрева, термообработку, цилиндрических

...11 таким обра" эом, чтобы передний конец изделия 10 располагался в закалочной разрезной втулке б. Во все водоохлаждаемые элементы устройства, в том числе во втулку б и дополнительное кольцо 8, подают воду под давлением 4-5 атм. Изделие 10 приводится во вращение со скоростью М от план- шайбы 11, а в многовитковые катушки 4,5 включается переменный ток в результате чего происходит нагрев изделия во втулке б до эакалочной температуры. Затем включают продольное перемещение суппорта 3 с линейной скоростью ч. При этом индуктирующие катушки 4 и 5, их токопроводящие втулки б и 7, а также дополнительное кольцо 8 перемещаются вдоль поверхности изделия, осуществляя его непрерывно-последовательную,закалку и магнитный отпуск.Так как катушки 4...

Номер патента: 1000592

Опубликовано: 28.02.1983

Автор: Зозуля

МПК: F04B 9/14

Метки: насос, поршневой, ручной

...05.03.83 На фиг. 1 изображен предлагаемый ручной поршневой насос, общий вид; на фиг. 2 разрез А - А на фиг, 1. для варианта выполнения втулки с шестью гранями и шестью отверстиями.Ручной поршневой насос содержит цилиндрический корпус 1 с резьбовым отверстием 2 в его боковой стенке, в котором установлен штуцер 3, размещенный в корпусе 1 поршень 4 со штоком 5 и эластичный уплотнительный элемент, расположенный на корпусев зоне резьбового отверстия 2 и выполненный в виде втулки 6, охватывающей корпус 1 и снабженной на наружной поверхности плоскими гранями 7. Втулка 6 имеет по меньшей мере одно отверстие 8 под штуцер 3, ось которого расположена по нормали как к поверхности1000592 4Формула изобретения фиг Составитель И. АлешинаТекред И. Верес...

Номер патента: 998511

Опубликовано: 23.02.1983

Авторы: Зозуля, Ковшов, Черненко

МПК: C21B 7/20

Метки: доменной, загрузки, печи

...является следствиемрадиального направления желоба,Белью изобретения является снижениерасхода кокса,6Поставленная цель достигается тем,что в устройстве для загрузки доменнойпечи, содержащем вращающуюся приемнуюворонку и шарнирно соединенный с ней наклонный желоб, выполненный с возможностью качения в вертикальной плоскости, желоб выполнен криволинейной формыв виде полувитка спирали с узлом подъе"ма 40-45 о,На фиг, 1 показано загрузочное устройство на колошнике доменной печи;на фиг, 2 - то же, вид сверху; на фиг.3 вид А на фиг. 1,Устройство для загрузки доменной печи содержит приемную воронку 1, связанную через приводную штангу 2 с механизмом вращения вокруг оси печи (непоказан). К воронке 1 прикреплен желоб3, выполненный в виде...

Номер патента: 987187

Опубликовано: 07.01.1983

Авторы: Голубев, Гресько, Зозуля, Поляк, Янко

МПК: F04D 3/02

Метки: лабиринтный, насос

...вращения винта 4, а участок 9 винтовых нарезок винта 4 и втулки 5, примыкающий987187 Составитель В. МосТехред И. ВересТираж 662И Государственного комиделам изобретений и отМосква, Ж - 35, РаунсканП Патент, г. Ужгород, у овскийКорПодета ССкрытийнаб., дл. Прое едактор Л. Повханаказ 10249/15ВНИИпо113035,Филиал ПП ректорписноеСР нц 4/о ктнаяк тапгсцццальцым каналам 8, со стороны, пропик.Ожцой стороне нагнетания, служит д цампческцм уплотнением. Винт 4 со стороны динамического уплотнения снабжен кольцевым выступом 10 и стояночное уплотнение образовано торцовыми поверхностями этого выступа и втулки 5. Кроме того, имеется пружина 11. Лабирицтный насос работает следукгцим образом,10)Кидкость через патрубок 2 подвода поступаст в кольцевую...

Номер патента: 987051

Опубликовано: 07.01.1983

Авторы: Верещагин, Зозуля, Кадук

МПК: E02F 9/20

Метки: времени, работы, роторного, учета, экскаватора

...относительно базы эскаватора, датчики 39 состояния электромагнитов золотников каждого нз цилиндров гидросистемы -подъема и опускания базы, датчики 40 состояния электромагнитов золотников каждого из цилиндров гидросистемы подъема и опускания лыж, блок 41 контроля состояния привода подъема и опускания. роторной стрелы.Блоки контроля состояния указанных приводов формируют следующую информациюо приводе: привод включен, что соответствует наличию на выходе блока логической 1, привод выключен - логическому О.Блок контроля режима поворота верхнего строения эскаватора выполнен в виде последовательно соединенных измерителя скорости поворота, дифференцирующего элемента и порогового элемейта. Он формирует. информацию об изменении скорости поворота...

Номер патента: 983408

Опубликовано: 23.12.1982

Авторы: Бухтияров, Зозуля, Зыбарев, Лобанов, Рокач, Рубин

МПК: F26B 11/04

Метки: барабан, сушильный

...материала, не просыпающиеся междуцепями; что приводит к недостаточномураскрытию поверхности материала и необеспечивает высокой интенсивностисушки. В разгрузочном конце барабана,где пересыпается подсушенный и сыпучий продукт, цепные лопасти из про.ерез края полок, црц з гоЛОПаСТЯМИ НЕ ИСПОЛ,ЗУЕТС 5 Ц 1, 11 Г".1;:1пания и смывания материала сук и;В 5,агентом. Б связи с э-и; В р,1 руз -ном конце барабана цс гясг.;:.достаточно пол 1 гь 1 й коц.1 а г;51.с сушиль 51 ым агентом и 1 т: ц ц;ясушка,Цель из Об 1 эг 1 т ец 1 и 51 - и 1-,;,:; 1.- 115.процесса сушки и с 1 и-.;ец;11ти ремонтных работПоставле:1 цая цель:,и,что приемно"винтовая ц 5 с а:1 ". ц. 11 О."."НЕНа В ВИДЕ ЛИСТОВк 1 11 С:Ц 1; .Гтей, в средней части 111;р 1Г 1 ОПЕРЕЧНЫМИ...

Номер патента: 983050

Опубликовано: 23.12.1982

Авторы: Бургардт, Донков, Зозуля, Кашин, Ким, Лукин

МПК: C01F 7/38

Метки: бокситовой, двухкомпонентной, приготовлением, спекательной, шихты

...содовая пульпа имеет плотность ниже мини мапьно необходимой дпя ведения процесса.скому от4 9830 пульпы на вводе в процесс и шихты на выходе размола и классипикации, Измеряют текущие значения плотности содовой пульпы и шихты, сравнивают их с рассчитанными заданиями и при от-% клонении измеренной плотности содовой пульпы от заданной изменяют соотношение насыщенной и разбавленной соды, а при отклонении измеренной плотности шихты от заданной изменяют об щий поток содовой пульпы и процесс.Параллельно с управлением составом йихты по входным параметрам периодически определяют текущее значение каустического отношения и влажности 15 шихты поеле размола и классификации по химанализу или экспрессанализу, и при отклонении измеренных значений от...

Номер патента: 978013

Опубликовано: 30.11.1982

Авторы: Алексеев, Ашкинази, Гуревич, Зозуля, Карасик, Полотай, Федорченко

МПК: G01N 3/56

Метки: долговечности, испытания, пористых

...средствами 8 измерения давления жидкости в полости камеры 6, ограничителем 9 (выполненным в виде гайки) осевого перемещения держателя 4. В камере 6 выполнено отверстие 10 для подвода смазывающей жидкости из ее плости к образцу 5. Площадь рабочей поверхности 1145 контробразца 3 .составляет часть плошади рабочей поверхности 12 образца 5, Камера 6 взаимодействует с узлом нагружения (не показан) через шарик 13. Средства 7 подвода смазывающей жидкости выполнены в виде дросселя подвода постоянного избыточного давления в полости камеры 6. Камера 6 имеет возможность продольного перемещения относительно основания 1, Для закрепления контробразца 3 в держа,теле 2 предусмотрен винт 14, Держатель 55 2 приводится во вращение приводом (не...

Номер патента: 975573

Опубликовано: 23.11.1982

Авторы: Будовская, Варшавер, Зозуля, Ищенко, Успенская, Успенский

МПК: C01B 39/20

Метки: типа, фожазит, цеолита

...составляет 10 - 20 мкм,Для получения цеолита аморфную алюмосиликзтиую крошку подвергают помолу.)10размера частиц меньшем 50 мкм и смешивают с раствором едкого натра в объемном соотношении: злюмосиликат - раствор едкогонатра соответственно (3,7 - 4,1):(0,9 - 1,2),а для получения цеолита У аморфную алюмосиликатную крошку также подвергают помолу до частиц менее 50 мкм и смешивают сраствором едкого натрия и раствором силиката натрия в объемном соотношении: алюмосиликат- раствор едкого натра - растворсиликата натрия соответственно (0,6 - 0,9):: (0,091 - 0,121): (0,809 - 1,08), затем в полученную суспензию вводят затравку - аморфный алюмосиликагель состава 16 Мад 0 А 1 д Оз15%Од 320 НдО в количестве 2 - 3,5 об. /о,Указанным объемным...

Номер патента: 974293

Опубликовано: 15.11.1982

Авторы: Бороховский, Зозуля, Клейман, Тимофеев

МПК: G01R 23/00

Метки: кратковременной, нестабильности, частоты

...накопителя 6 определить характер поведения() иР Э (Е)и следовательно, выставить с помошью устройства управления необходимые коэффициенты усиления, чтобы получить точные значения Й(Т) и б(Ц.Тактовый генератор, генератор развертки и пороговое устройство обеспечивают получение на выходе управляемых усилителей 8 и 9 значений Й(7)и е(Е) меняющихся во времени синхронно с разверткой в заданном диапазоне, что делает возможным наблюдение этих характеристик на любом индикаторном устройстве.Устройство работает следуюшим образом.Сигналы измеряемого и опорного генераторов поступают на входы фазового детектора 1, с выхода фазового детектора 1оионап, пропорпионапьный.18 Дц , уоипивается усилителем 2, фильтруется перестраиваемым фильтром 3 верхних...

Номер патента: 964494

Опубликовано: 07.10.1982

Авторы: Воронов, Гунбин, Зозуля

МПК: G01L 3/10

Метки: моментомер, цифровой

...20. (регистром памяти). Один выход сумматора 19 соединен со счетным входом первого и с установочным входом вто 4рого дополнительных счетчиков 21 и 22, атакже со вторым управляющим входом блока16, а другой выход соединен, соответственно,с установочным и суммирующим входами счетчиков 21 и 22, а также с третьим управляющим входом блока 16. Выходы счетчиков 21 5и 22 связаны с исполнительным элементом 23.Моментомер работает следующим образом.После градуировки моментомера при максимальной (по технической характеристике) скорости вращения на входы ключей 6 и 7 по.ступает опорное значение фазового сдвига сформирователя 8 на частоте, определяемоискоростью вращения вала. В регистр 20 памяти записывается число, зафиксированное счет.чиком 17,В...

Номер патента: 950774

Опубликовано: 15.08.1982

Авторы: Галаганов, Зозуля, Капелянов, Нечипоренко, Черненко

МПК: C21B 7/20

Метки: аппарат, доменной, засыпной, печи

...вершинами к оси засыпного аппарата, состоящего иэ конуса 1 и чаши 5, Предлагаемые пределы параметров рассекателей и их установки (сф, Ъ, 3, с ) выбраны экспериментальным путем иэ условия обеспечения надежного и четкого разделения потока шихтового материала на отдельные струи.Так, величина углового шага ( А ) размещения рассекателей по окружности конуса, равная угловому шагу о ) расположения воздушных фурм по окружности печи с установкой его ребра, обращенного к воронке-чаше 5 в плоскости, проходящей через ось пирамиды и конуса, является единственным и необходимым условием, так как лю бое другое значение шага или положение ребра не способствует загрузкебольшего количества шихтового материала в секторы колошника, расположенные над...

Номер патента: 943288

Опубликовано: 15.07.1982

Авторы: Галаганов, Зозуля, Капелянов, Сторожик, Черненко

МПК: C21B 7/20

Метки: доменной, колошниковое, печи, распределительное

...за"сыпной аппарат и корректирующее кольцо, у которого рабочая боковая поверхность выполнена гофрированной,кинематически связанное с приводомвертикального перемещения, шаг гофр в кольце равен угловому шагу распо. ложения фурменных приборов по окруж,ности печи, причем расстояние между вершинами выпуклостей и вогнутостей гофр в радиальном направлении в ниж" ней торцовой плоскосги кольца равно условия получения максимальной неравномерности распределения шихтовыхматериалов при работе распределителяшихты по станционной программе в цикле подач, за счет установки корректирующего кольца на различных гори" зонтах. Так, при выполнении выпукло- вогнутой поверхности кольца с высотой Ы ( 0,5 - разница в количествеУвПшихтового материала,...

Номер патента: 939154

Опубликовано: 30.06.1982

Авторы: Борсук, Зозуля, Корнеев, Кузьмин, Куликова, Сычев, Шандыба, Юргинсон

МПК: B22C 1/18

Метки: литейных, самотвердеющая, смесь, стержней, форм

...кальция 4 СаО А 1 О(13"19)НО и геля гидроокиси алюмйния, что приводит к энергичному протеканию процесса самозатвердения смеси (другим фактором, способствующим самозатвердеванию, является образование из эттирингита сульфоалюмината кальция, о чем было упомянуто выше).При увеличении содержания суммы указанных связующих свыше 7 мас.ч, прочность не возрастает, так как высокая скорость их гидратации опережает скорость структурообразования. Разбавляя смесь песком, т.е. уменьшая содержание связующих, удается привести скорость роста зародышеи кристаллогидратов в соответствие со скоростью роста кристаллов новообразо ваний. Уменьшение содержания суммы связующих меньше 5 мас.ч. приводит к снижению прочности и увеличению осыпаемости.Высокая...

Номер патента: 937097

Опубликовано: 23.06.1982

Авторы: Зозуля, Корнеев, Платонов, Поршнев, Прозоров

МПК: B22C 1/00

Метки: водорастворимых, смесь, стержней

...отливок с чистотой поверхностипо 6-7 классу (ГОСТ 2789-73).Недостатком водорастворимых стержней является их невысокая механическая прочность, наличие в составе %0стержня нерастворимого остатка который может оставаться в полости отливки после растворения стержня, а также невысокая скорость вымывания изотливки, 15Наиболее близкой к предлагаемойпо технической сущности и достигаемому результату является смесь дляформования оодорастворимых стержней,3, содержащая, вес.Ф:20Хлористыйнатрий 55-89,5Связующее(нитрат кальция)Тугоплавкийматериал 0,5-5,0 Однако стержни, изготовленные из укаэанной смеси, имеют невысокую прочность и растворимость их не может превышать 99,5 иэ-эа наличия в составе тугоплавкого нерастворимого компонента (0,5-5,0),7...

Номер патента: 933781

Опубликовано: 07.06.1982

Авторы: Бабак, Воронов, Гордиенко, Зозуля, Зотов, Какушкин, Кошелев, Нагаец, Степина, Тимченко

МПК: C22C 37/10

Метки: чугун

...УглеродКремнийМарганецХромНикельАлюминийТитан,0 4,2 ,3-1,2 ,2-0,8 ,3-0,8 ,02-0,4 ,0-2,5 ,05-0,3 3,2-3,5 1,7-2,1 0,4-0,7 0,4-0,8 0,2-0,5 глеро ремни арган ром икель 20933781 ТитанАлюминийКальцийМедьАзотЖелезо 0,1-0,40,35-0,70,05-0,150,6-0,90,05-0,1Остальное 4Мимический состав сплавов и механические свойства приведены в табл. 1,5 Служебные свойства приведены в табл. 2Образцы сплавов приготавливают в лабораторных условиях в индукционной печи, в алундовых тиглях,1 ЮПолученные сплавы имеют равномерно распределенный крупнопластинчатый среднезавихренный графит, расчленяющий металлическую основу на от дельные элементы и образующий термо компенсационные швы. Срок службы деталей, изготовленных из предложенного чугуна, увеличивается в 1,5-2...

Номер патента: 934409

Опубликовано: 07.06.1982

Авторы: Дмитриев, Зозуля, Пельтек

МПК: G01V 1/18

Метки: акустических, приема, сигналов

...усилитель, а один иэ электродов выполнен в виде двух электрически изолированных секторов, первый из которых подключен на входы 10 избирательного и дополнительного регулируемого усилителей, а второй - к выходу дополнительного регулируемого усилителя, управляющий вход которого соединен с выходом избирательного усилителяНа чертеже представлена блок-схема предлагаемого устройства для приема акустических сигналов.Устройство содержит пьезоэлемент 20 1, одна из обкладок которого разделена.на два сектора - приемный 2 и компенсационный 3, активное звено 4. обратной отрицательной связи, выполненное в виде регулируемого уси-25 лителя, и избирательный усилитель 5Эвено отрицательной обратной связи включено между приемным и компенсационным...
