Генератор импульсов

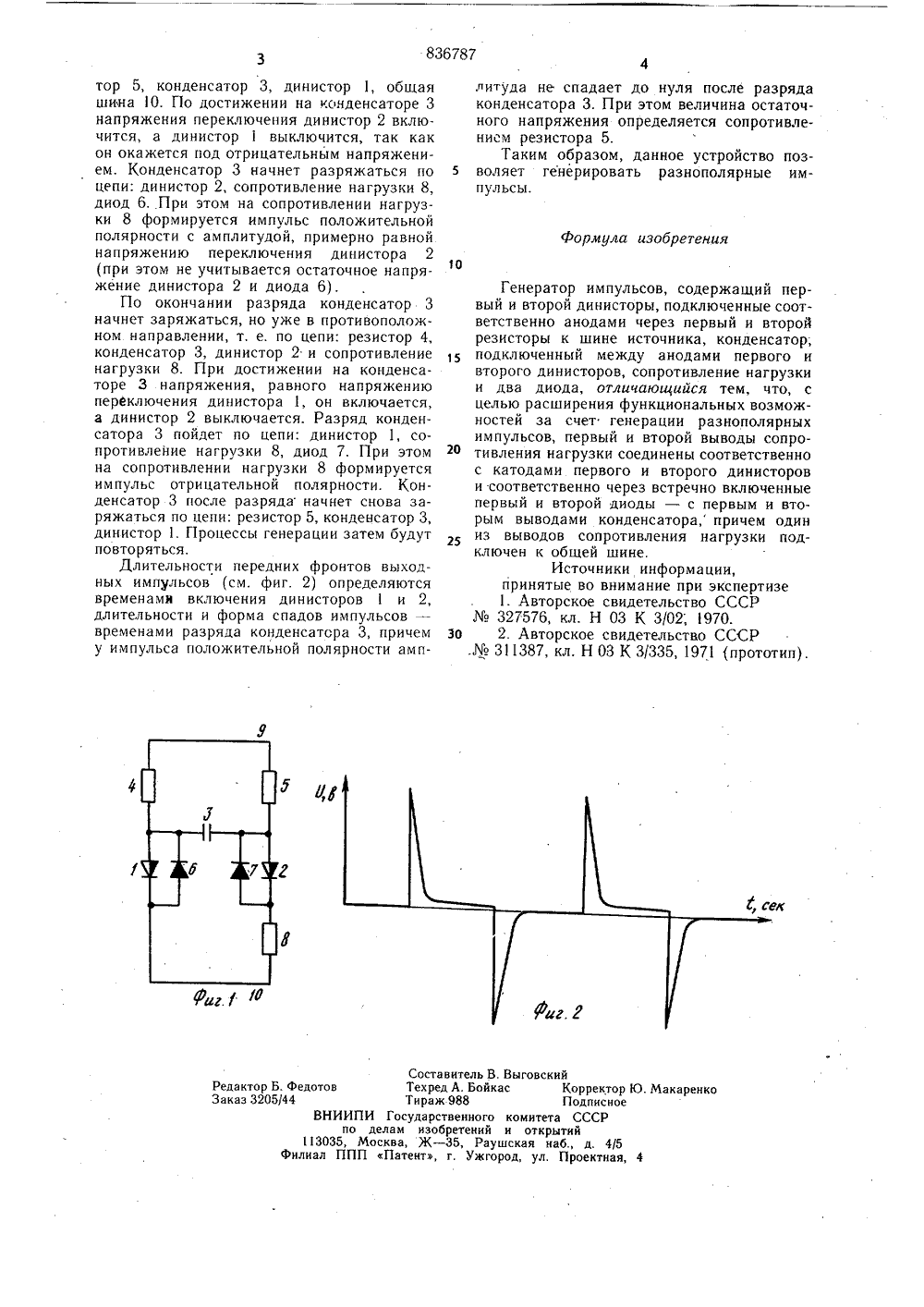

Союз Советск ихСоциалистическихРеспублик А АВТОРСКОМ СВИДЕТ ВУ)М Клз 3 НО исоединением зая Гасударственный комитетобретения торското Рязанский филиал Це и технологи(54) ГЕНЕРАТО и м пульс ной вано в устции разноИзобретение относится ктехнике и может быть использоройствах автоматики для генераполярных импульсов.Известные устройства, обеспечивающие формирование разнополярных импульсов, характеризуются высокой сложностью 11,Наиболее близок к предлагаемому генератор импульсов, содержащий динисторы, резисторы, диоды, конденсатор и сопротивление нагрузки 12).Недостатком известного технического решения является отсутствие возможности генерации разнополярных импульсов.Целью данного изобретения является расширение функциональных возможностей генератора за счет генерации разнополярных импульсов.Поставленная цель достигается тем, что в генераторе импульсов, содержащем первый и второй динисторы, подключенные соответственно анодами через первый и второй резисторы к шине источника питания, конденсатор, подключенный между анодами первого и второго динисторов, сопротивление нагрузки и два диода, первый и второй выводы сопротивления нагрузки соединены трального опытно-констр еского бюро ГосНИТИ соответственно с катодами первого и второг динисторов и соответственно через встречно включенные первый и второй диоды первым и вторым выводами конденсатора, причем один из выводов сопротивления нагрузки подключен к общей шине.На фиг. 1 представлена принципиальная электрическая схема предлагаемого генератора импульсов; на фиг. 2 - форма выходных сигналов генератора.Генератор импульсов содержит динис- торы 1, 2, конденсатор 3, резисторы 4 и 5, диоды 6 и 7, сопротивление нагрузки 8. Резисторы 4 и 5 подсоединены к шине источника питания 9, а сопротивление нагрузки 8 - к обшей шине 10.Генератор импульсов работает следующим образом.При подаче положительного потенциала на шину источника питания 9 включается один из динисторов. Предположим, что из-за разброса времени включения динисторов первым включится динистор 1. После его включения напряжение на динисторе 2 будет определяться напряжением на переключающем конденсаторе 3, который заряжается по цепи: шина источника питания 9, резис. Макаренк ВНИИПИ по 113035, М илиал ПППтор 5, конденсатор 3, динистор 1, общая шина О. По достижении на ксчденсаторе 3 напряжения переключения динистор 2 включится, а динистор 1 выключится, так как он окажется под отрицательным напряжением. Конденсатор 3 начнет разряжаться по цепи: динистор 2, сопротивление нагрузки 8, диод 6,.При этом на сопротивлении нагрузки 8 формируется импульс положительной полярности с амплитудой, примерно равной напряжению переключения динистора 2 (при этом не учитывается остаточное напряжение динистора 2 и диода 6).По окончании разряда конденсатор 3 начнет заряжаться, но уже в противоположном направлении, т. е. по цепи; резистор 4, конденсатор 3, динистор 2 и сопротивление нагрузки 8. При достижении на конденсаторе 3 напряжения, равного напряжению переключения динистора 1, он включается, а динистор 2 выключается. Разряд конденсатора 3 пойдет по цепи: динистор 1, сопротивление нагрузки 8, диод 7. При этом на сопротивлении нагрузки 8 формируется импульс отрицательной полярности. Конденсатор 3 после разряда начнет снова заряжаться по цепи: резистор 5, конденсатор 3, динистор 1. Процессы генерации затем будут повторяться.Длительности передних фронтов выходных импульсов (см. фиг. 2) определяются временами включения динисторов 1 и 2, длительности и форма спадов импульсов - временами разряда конденсатора 3, причем у импульса положительной полярности амп,питуда не спадает до нуля после разряда конденсатора 3, При этом величина остаточного напряжения определяется сопротивлением резистора 5.Таким образом, данное устройство поз вол яет генерировать разнополярные импульсы. Генератор импульсов, содержащий первый и второй динисторы, подключенные соответственно анодами через первый и второйрезисторы к шине источника, конденсатор;подключенный между анодами первого ивторого динисторов, сопротивление нагрузкии два диода отличающийся тем что сцелью расширения функциональных возможностей за счет генерации разнополярныхимпульсов, первый и второй выводы сопротивления нагрузки соединены соответственнос катодами первого и второго динисторови соответственно через встречно включенныепервый и второй диоды - с первым и вторым выводами конденсатора, причем одиниз выводов сопротивления нагрузки подключен к общей шине,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР327576, кл. Н 03 К 3/02; 970.зо 2. Авторское свидетельство СССР
