Золотов

Номер патента: 936234

Опубликовано: 15.06.1982

Авторы: Бесчастнов, Золотов, Мосолов, Нэмени, Тюрин, Шарашкин

МПК: H02K 3/48

Метки: крепления, обмотки

...к активной стали примыкает диэлектрический цилиндр 9,При ослаблении нажимных болтов 1клинья 3 раздвигаются и в отверстиемежду ними пропускается стержень, за-. 10тем с помощью нажимных болтов 4 через упорные планки 5 стержень прочнозакрепляется между клиньями.Такое устройство крепления приме"нимо для любой формы паза, но наиболее удобна оно для круглых пазов привыполнении обмотки статора, напримервысоковольтного генератора в видецилиндрического стержня.Для изготовления клиньев следуетв изоляционном цилиндре просверлитьцилиндрический канал, продольная оськоторого наклонена к продольной осицилиндра, а затем разрезать его надве половинки по плоскости, проходя зщей через продольную ось цилиндрического канала.Шихтованная поверхность...

Номер патента: 931341

Опубликовано: 30.05.1982

Авторы: Боков, Золотов

МПК: B23P 1/02

Метки: многоэлектродной, электроэрозионной

...отверстия,На фиг, 1 изображено предлагаемое устройство, общий вид; на фиг.2 сечение А-А на фиг. 1; на Фиг. 3 сечение Б-Б на фиг. 2.Устройство содержит (фиг. 1)электрододержатель 1, шарнирно соединенный со шпинделем станка хвостовика 2, установленный с возможностью перемещения по вертикальным колонкам 3, закрепленным в кондукторной плите 4, установленной на столе станка. В электрододержателе 1 установлена кассета 5 электродов-инструментов 6. В кондукторной плитеустановлен блок-кондуктор, состоящий из крышки 7 (фиг. 2) с запрессованными в ней направляющими электродов-инструментов 6 втулками 8 с наружным конусом, вдоль образующей которого выполнены пазы 9, корпус 10 скольцевыми соплами 11, выполненнымис внутренней конической и...

Номер патента: 929034

Опубликовано: 23.05.1982

Авторы: Золотов, Ткаченко, Тропп

МПК: A21C 1/00

Метки: тестомесильная

...представляет собой герметичную камеру 10 11 с затворами 12 и 13 соответственно на входе и выходе. Внутри камеры смонтирован конвейер 14 для перемещения распределенных компонентов, над которым смонтирован дополнительный конвейер 15, прикрепленный к камере 11 посредством регулировоч ных приспособлений 16, с помощью которых может изменяться положение конвейера 15 относительно верхней ветви конвейера 14.Камера 11 посредством патрубков 17 под 2 О ключается к вакуумнасосу (не изображен). На выходе из камеры 11 имеется накопитель 18 теста с шибером 19.Тестомесильная машина работает следующим образом.Из дозатора 1 тонким слоем мука по ступает на конвейер 6 при движении которого на муку из дозаторов 2 и 4 и распылителями 3 и 5 наносится вода,...

Номер патента: 910987

Опубликовано: 07.03.1982

Авторы: Золотов, Молодченко, Шутенко

МПК: E04H 7/22

Метки: сооружения, сыпучих, хранилища

...а после опускания воронки ее пригружают.3 91На фиг. 1 изображено сооруженив,общий вид; на фиг. 2 " крепление воронки с помощью эпоксидного клея;на фиг. 3 - крепление воронки с помощью анкерных болтов.Сйособ осуществляют следующим об"разом,В скользящей опалубке возводятстены 1 хранилища, причем процессбетонирования осуществляют непрерывно на всю высоту сооружения. Затемпо периметру стен с внутренней стороны через определенные интервалы1закрепляют опорные пластины 2 с прикрепленными к ним заранее клиньями 3Опорные пластины крепят к стенке спомощью приклейки 1, например эпоксидным клеем или с помощью анкерных болтов 5. Затем воронку 6 опускают на клинья 3 частично ее пригружают для создания предварительногонапряжения в стенах и прижатия к...

Номер патента: 898022

Опубликовано: 15.01.1982

Авторы: Золотов, Лучковский, Молодченко, Шутенко

МПК: E04H 7/22

Метки: сыпучих, хранилище

...внутренней поверхности стен, а другой - к верхнему внутреннему к ронки, при этом между воронкой раждающей стеной образован заэНа чертеже представлено хра разрез.Хранилище включает ограждающие стенки 1, конусообразную воронку 2, прикрепленную к стенкам с зазором 3 при помощи вертикальных крепежных деталей 4.Хранилище работает следующим образом.При радиальных перемещениях стен (изменение поперечного сечения от круга к эллипсу и наоборот) за счет либо не. равномерного давления сыпучего материала на стены по периметру, либо общего изгиба, либо дефектов допущенных при возведении сооружения и представляющий собой эллипсную вместо круглой форму поперечного сечения, точки закрепления вертикальных крепежных деталей к стенам также...

Номер патента: 897190

Опубликовано: 15.01.1982

Автор: Золотов

МПК: A01K 61/00

Метки: комплекс, разведения, рыб, садковый

...садкового комплекса, и могут быть установлены при выполненииочередной стадии развития структурысадкового комплекса.При необходимости замены однойили нескольких садковых секций 1 секций. На угловые гнезда 7 базовыхчастей уложен настил 12 (фиг, 1, 3),Части 6 имеют направляющие 13, которые соединяют между собой гнезда ирасположены у внутренних углов гнезд7 так, что они отстоят от отверстий10 на расстоянии, равном 1/2 длинысадка.В направляющих 13 установленыобоймы 14 с двумя параллельными пазами 15 (фиг. 1). Ширина пазов 15равна сумме толщин фланца 3 и заграждения 4 или его рамки (Фиг. 2) .Это обеспечивает плотную с достаточным уплотнением установку в пазах15 фланцев 3 с заграждениями 4,Фланцы 3 с заграждениями 4 могутперемещаться в...

Номер патента: 893468

Опубликовано: 30.12.1981

Авторы: Дыскин, Золотов, Канель, Рыков

МПК: B23K 20/12

Метки: сварки, трением

...отключение привода вращения. При включении катушки 13 сердечник 10, перемещаясь вправо, замыкает колодки 8 и 9 фрикционного 404550 Машина состоит из магнитопровода 1 электромагнитного привода осевого давления и магнитопровода 2 электрома= - нитного привода фрикционного тормоза, которые одновременно являются корпусом машины. В магнитопроводах 1 и 2 на подшипниках 3 установлен шпиндель 4, в котором с возможностью осевого перемещения установлен корпус 5 эажимного устройства.Корпус 5 жестко связан с сердечником б электромагнитного привода 0 осевого давления посредством вилки 7. На сердечнике б закреплена колодка 8 фрикционного тормоза. Другая колодка 9 фрикционного тормоза жестко связана с сердечником 10 электромагнитно го привода...

Номер патента: 891757

Опубликовано: 23.12.1981

Авторы: Золотов, Лебедева, Мочалов, Терегеря

МПК: C10M 3/02

Метки: давлением, металлов, смазка, холодной

...получают путем окисления кислородом воз-духа исходного лиственного масла (масло березы, осийы и др., содержание 5-204 смоляных кислот).Физико-химическая характеристика лиственного масла: жирные кислоты ЙЗ,М, смоляные кислоты 20, окисленные продукты 4,5 Ф неомыляемые вещества 32,1, иодное число 180,3, кислотное число 140,5.Состав окисленного лиственного масла, вес,3: жирные кислоты М,4, смоляные кислоты 19,1, окисренные про" дукты 7,6, неомыляемые вещества 32,9.Повышение качества обрабатываемых поверхностей и эксплуатационных Окисленное лиственноемасло Соли щелочных металловжирных кислот 1757свойств смазки обуславливается тем, что добавление определенного количества солей щелочных металлов жирных кислот и каустицеской соли...

Номер патента: 888279

Опубликовано: 07.12.1981

Авторы: Золотов, Иванов, Масленников, Новосадов, Размазин, Чириков

МПК: H02K 3/22

Метки: жидкости, охлаждающей, подвода, распределения

...участка с конической поверхностью в конце канала проводника.При смещении осей каналов в местеих встречи на величину порядка 1 ммдиаметр криволинейного канала выполняется меньше диаметра канала проводника на 10-203.Канал от места подсоединения водоподводящей трубки до встречи с криволинейными каналами выполняетсяконическим, что улучшает условия входа струи жидкости в криволинейные каналы, уменьшает кавитацию и вымывание меди.На фиг. 1 изображено предлагаемоеустройство, продольный разрез, выпал.ненный по оси каналовпроводника обмотки на фиг. 2 - то жепоперечныйразрез, выполненный по оси каналовпроводника; на фиг. 3 - устройство,вид сверху.В выступе 1 вставки 2 для подводаи распределения жидкости в радиальном направлении выполнено...

Номер патента: 883732

Опубликовано: 23.11.1981

Авторы: Дунина, Золотов, Качановский, Петрухин, Шевченко

МПК: G01N 27/30

Метки: иона, ионоселективного, мембрана, роданид, электрода

...водным раствором роданида аммония при соотношении объемов фаз 1:1. Раствор получается насыщенным, если растворителем является хлороформ.Кроме комплексного соединения, в препарате обязательно присутствуют следы реагента ГМИГТМ, которые препятствуют разложению электродноактивного вещества. Применение для синтеза 0,0025-0,005 М растворов ГМИГТМ практически дает одинаковый эффект, .Электродную Функцию жидкостной мембраны по отношению к потенциалообразующим анионам изучают путем измерения ЭДС гальванической цепи: Рд, АяС 6, 1 М КСГ, электрод сравнения ЭВЛМЗМ МН,С 115 1 М КСР, внутренний раствор - жидкостная мембра 3732 4на 0,005 М Сц(СМ 5) (ГМИГТМ) - исследуемый раствор - М КСЯ, А 9 СО, Ас 1,электрод сравнения ЭВЛМЗ. Значения ЭДС измеряют...

Номер патента: 883192

Опубликовано: 23.11.1981

Авторы: Гусев-Донской, Дыбцын, Золотов, Кубасов, Кузьмин, Мазанько, Мельников-Эйхенвальд, Рябов, Юкляевский

МПК: C25B 1/34, C25B 9/20

Метки: монополярный, типа, фильтрпрессного, электролизер

...состоит из анодных ячеек 1, катодных ячеек 2 и двух концевых стяжных плит 3. Анодная ячейка включает. раму 4 с каркасом 5, выполненным из титана, и электродные элементы 6, представляющие собой перфорированный титановый лист или сетку, на поверхность которых нанесено активное покрытие. Две противо-. положные стороны каркаса 5 снабжены пластинами 7 из стали, расположенными с внешней стороны каркаса и 10 соединенные механически и электрически с каркасом. Соединение стали с титаном может быть осуществлено различным образом. В частности, могут быть использованы готовые загс товки биметалла - сталь-титан. Можно также использовать известное соединение стали с титаном через биметаллические бобышки и другие известные соединения. Медные стержни 8...

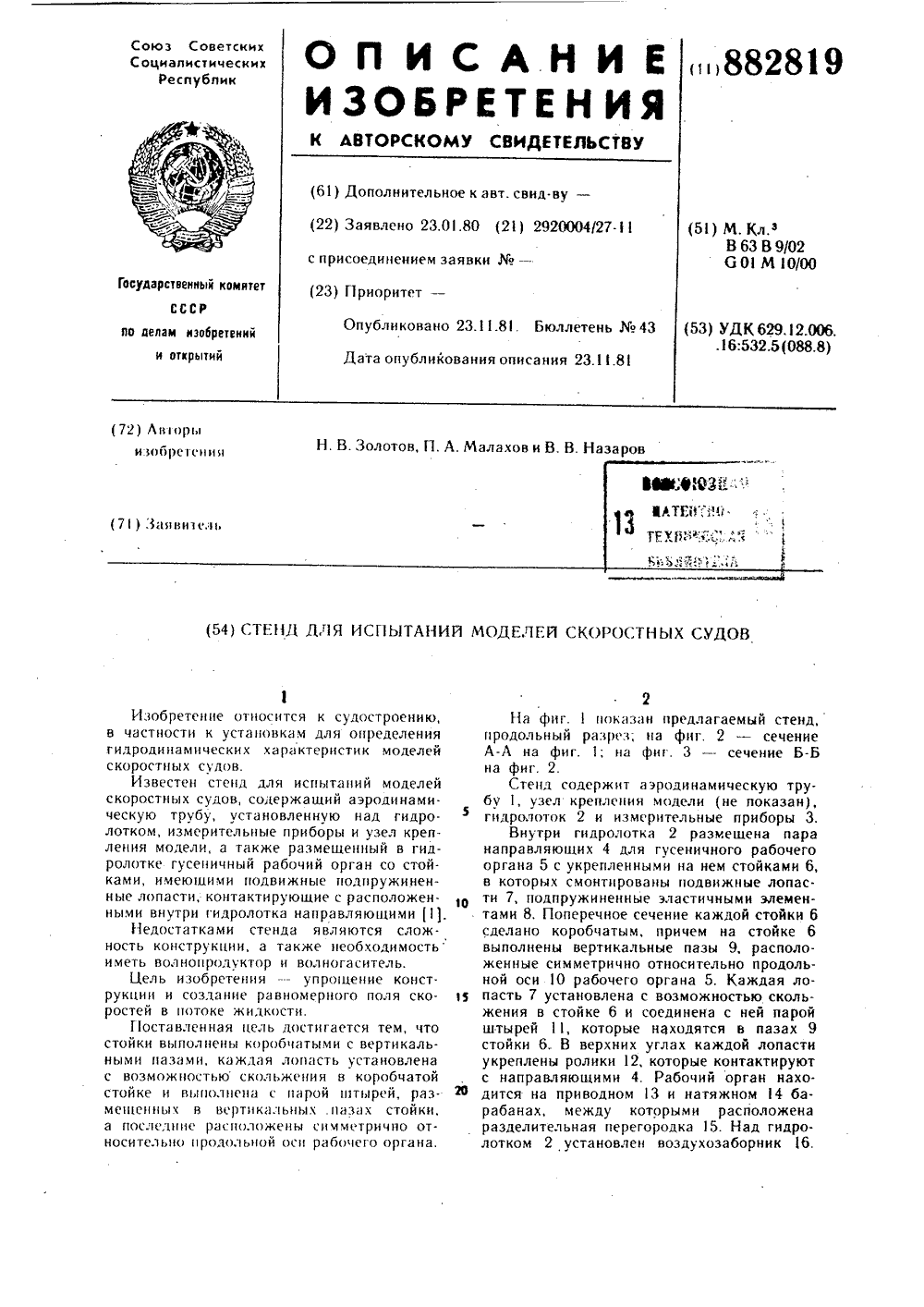

Номер патента: 882819

Опубликовано: 23.11.1981

Авторы: Золотов, Малахов, Назаров

МПК: B63B 9/02

Метки: испытаний, моделей, скоростных, стенд, судов

...подвижные лопасти 7, подпружиненные эластичными элементами 8, Поперечное сечение каждой стойки 6 сделано коробчатым, причем на стойке 6 выполнены вертикальные пазы 9, расположенные симметрично относительно продольной оси 10 рабочего органа 5. Каждая лопасть 7 установлена с возможностью скольжения в стойке 6 и соединена с ней парой штырей 11, которые находятся в пазах 9 стойки 6. В верхних углах каждой лопасти укреплены ролики 12, которые контактируют с направляющими 4. Рабочий орган находится на приводном 3 и натяжном 4 барабанах, между которыми расположена разделительная перегородка 15. Над гидро. лотком 2 установлен воздухозаборник 16.,Члу аэродинамической трубой 1 и воздух з:ггк 1 рггиком н рабочем участке 17 закгеп.гегггг на подвеске...

Номер патента: 879689

Опубликовано: 07.11.1981

Автор: Золотов

МПК: H01R 4/10

Метки: присоединения, проводов

...провода располагаютмежду двумя элементами, по крайнеймере, одним из которых является вьг.вод, провод наматывают, охватываяоба элемента, после чего свободныйконец провода с натягом располагаютмежду ними.В качестве второго элемента можетбыть использован пришивной элемент.На фиг.изображены две проекции соединения проводов по данномуспособу, когда оба элемента выводавыполнены из упругого материала; нафиг, 2 - две проекции соединения,когда один элемент вывода выполнениз неупругого материала, напримермеди, а второй вьвтолнен в виде пластинчатой пружины,Присоединяемый конец 1 проводапомещен в зазоре .2 между элементами3 и 4, в этот же зазор заведен исвободный конец 5 провода,Присоединение провода к выводуосуществляется следующим...

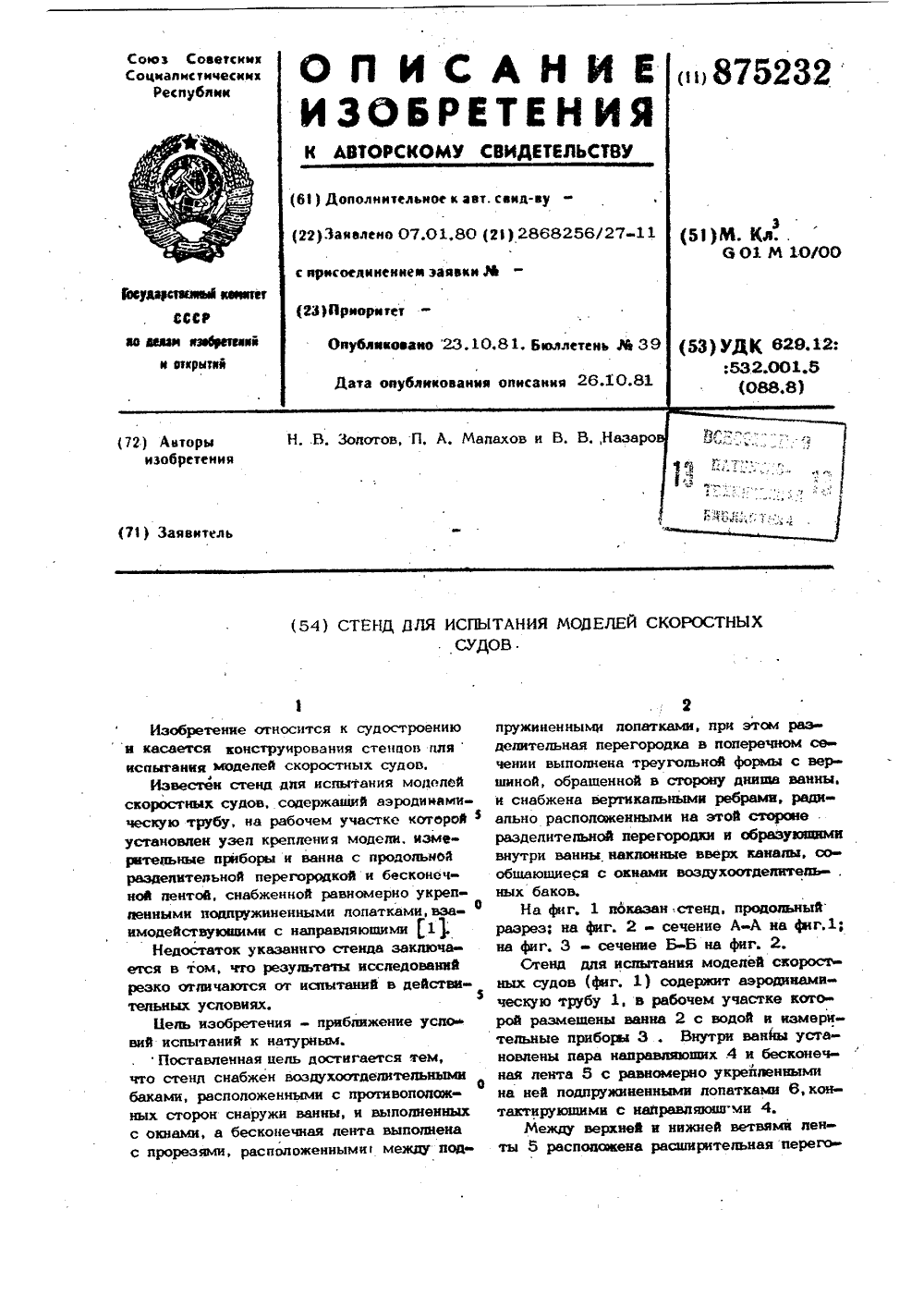

Номер патента: 875232

Опубликовано: 23.10.1981

Авторы: Золотов, Малахов, Назаров

МПК: G01M 10/00

Метки: испытания, моделей, скоростных, стенд, судов

..., ленты 5 между каждой парой ее лопаток 6, Наклонные каналы 13 расположены под разделительной перегородкой 7 и образованы .окнами 14 в стенках ванны 2 и вертикальными ребрами 10, установлен,ными на перегородке 7 поперек нее. Верх ние стенки окон 14 выполнены заподлицо с нижней наклонной частью 8 перегородки 7 . Бесконечная лента 5 натянута на приводной 15 и натяжной 16 барабаны.Над ванной 2 противоположно аэродинамической трубе 1 установлен воэдухосборник 17, Между аэродинамической трубой 1 и воздухосборииком 17 в герметичной камере 18 закреплена на под веске 19 модель 20.Стенд для испытания моделей скоростных судов работает следующим образом.При включении привода (на чертеже не указан) бесконечной ленты 5 в ванне 2 лопатками 6...

Номер патента: 870151

Опубликовано: 07.10.1981

Авторы: Золотов, Кажуро, Мордич, Соломатов, Черненков, Шульга

МПК: B28B 1/08

Метки: бетонных, железобетонных

...мм рт.ст.П .р и м е р. Формуют бетонные образцы - кубики с размером ребра 15 хх 15 х 15 см для оценки прочности насжатие и бетонные образцы - призмы сразмером ребра 15 х.15 х 60 см для оценки деформативности бетона,Форму заполняют щебнем Фракции 2040 мм. Затем в течение 5 мин произвоЭОдят предварительное виброуплотНВние,чтобы щебень образовал скелет и занялустойчивое положение, Щебень подсыпают так, чтобы его верх находился науровне бортов формы. Затем уплотняютщебень и производят фиксирование образовавшегося скелета при помощи легкого обжатия перфорированной крышкойс величиной усилия 0,03 МПа по пло-.щади поверхности крьппки, Крьппку закрепляют болтами к бортам Формы через40резиновые прокладки. Через отверстия крышки Формы при...

Номер патента: 870041

Опубликовано: 07.10.1981

Авторы: Добржанский, Достовалов, Золотов, Мильруд, Шапиро

МПК: B23K 31/10

Метки: дуговой

...сварных соединений.Известен способ дуГовой обработки, при котором снятие поверхностных слоев металла производят так называемой плазменной дугой, вследствие чего данный способ обработки получил наименование поверхностной плазменно-дуговой резки 2 1. Это достигается тем, что стабилизирующий поток газа фокусируют на начальном участке столба дугового ,разряда, а значение расхода устанавливают обеспечивающим значение на8700 5пряженности в столбе дуги не менее5-7 В/мм,На Фнг. 1 изображена схема выполнения предлагаемого способа нафиг. 2 - график, характеризующий изменение напряжения на дуге при изменении месторасположения точки фокусировки газа по длине столба дуги;на фиг, 3 - графики, характеризуюпиевлияние длины дугина изменение...

Номер патента: 861053

Опубликовано: 07.09.1981

Авторы: Баронина, Золотов

МПК: B25B 1/06

Метки: самоцентрирующие, тиски

...одного из ползунов и механизм синхронизации 1.Недостатком данного устройства является наличие постоянной кинематической связи между ползунами с губками посредствоммеханизма синхронизации и штока-рейки,закрепленной на одном из ползунов.Цель изобретения - автоматизация съема обработанной детали при сохранениисамоцентрирования.Для достижения этой цели в самоцентрирующих тисках корпус выполнен с наклонным окном для автоматического транспортирования детали и с отверстием, ось которого параллельна оси ползунов, а тискиснабжены толкателем, размещенным в отверстии корпуса, подпружиненным относительно неприводного ползуна и связаннымс последним механизмом синхронизации, априводной ползун периодически взаимодействует через регулируемый упор с...

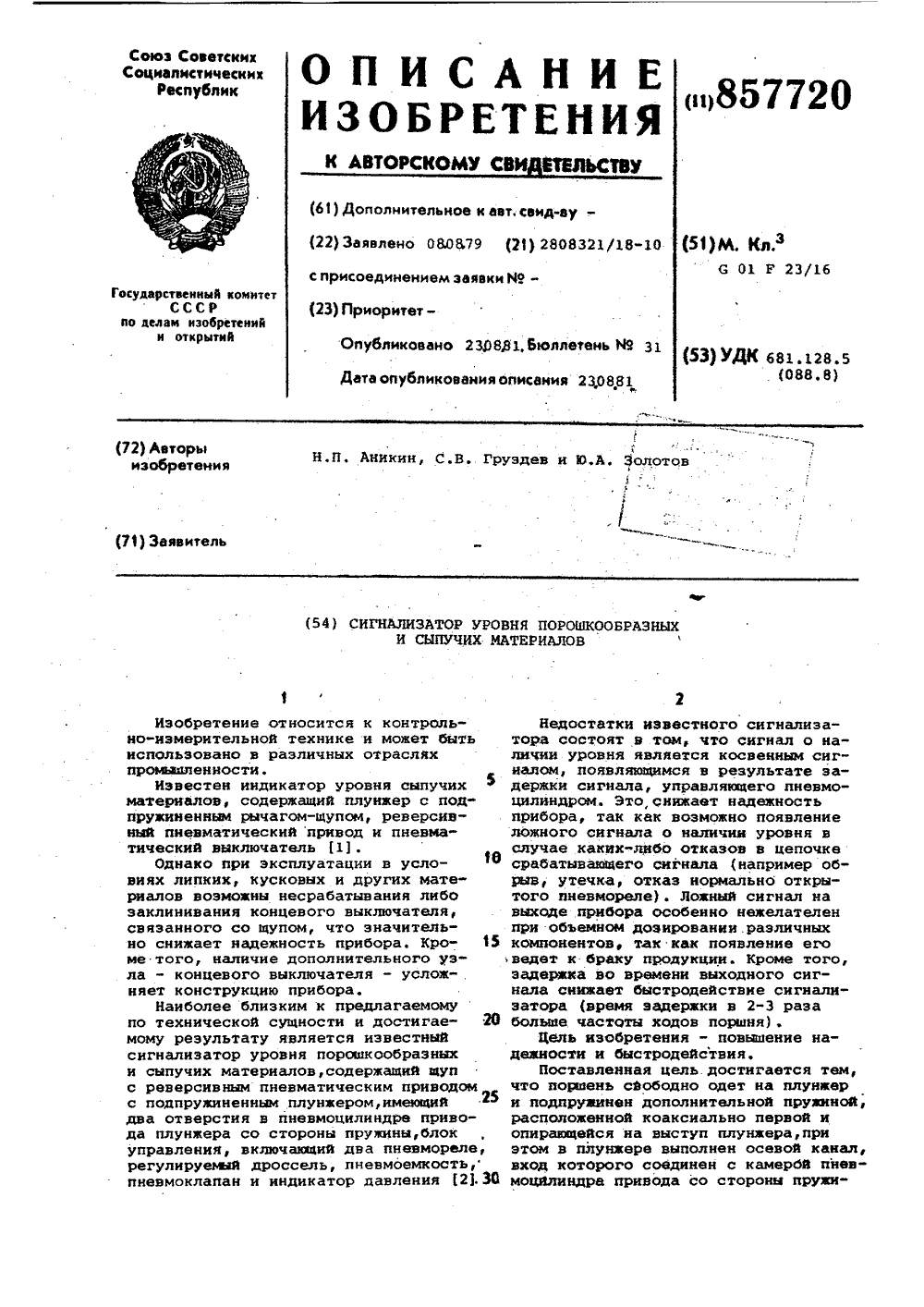

Номер патента: 857720

Опубликовано: 23.08.1981

Авторы: Аникин, Груздев, Золотов

МПК: G01F 23/16

Метки: порошкообразных, сигнализатор, сыпучих, уровня

...и 13. В качестве индикатора давления может быть использован, напримерманометр 14, соединенный с выходом25сигнализатора и отградуированный в единицах уровня.Сигнализатор работает следующимобразом." В начальный период на выходе пневмореле 12 формируется сигнал давления воздуха Р, под воздействием которого поршень 3 с подпружиненным плунжером 5 и щупом 9 движется влево до упора во втулку 8 при отсутствии сыпучего материала перед щупом 9, Одновременно воздух под давлением Р,:1 (например, 1,4 кгс/см ) через дроссель 10 и емкость 11 поступает в верхнюю камеру пневмореле 13, а затем в нижнюю камеру пневмореле 40 12 до тех пор, пока давление в нижней камере пневмореле 12 не превысит давление подпора, Пневмореле 12 переключается и его выходной...

Номер патента: 857142

Опубликовано: 23.08.1981

Авторы: Золотов, Муллин

МПК: C07F 9/165

Метки: 0-дизамещенных, тиофосфорилдитио, фталимидов

...общей фор" мулы 1, заключающимся во взаимодействии хлортио-й-фталимида с диорганодитиофосфорной кислотой в среде органического растворителя при температуре 20-30 С. Выход целевого продукта 97-100.Предлагаеинй способ позволяет повысить выход целевого продукта до 100, вести процесс при более низкой температуре и исключить образование побочных продуктов. П р и м е р 1 К 10,68 г (0,05 моль хлортио-й-фталимиду, растворенному в 50 мл хлорбензола, добавляют при перемешивании в течение 5- 10 мин раствор 10171 г (0,05 моль)857142 0,0-дииэопропилдитиофосфорной кислоты в 20 мл хлорбенэола при температуре 20 сС. Затем реакционную смассу перемешивают еще 15-20 мии до исчезновения желтой окраски, растворитель отгоняют под вакуумом и...

Номер патента: 857069

Опубликовано: 23.08.1981

Авторы: Завьялов, Зализовский, Золотов, Сурин

МПК: C04B 29/04

Метки: бетонная, смесь

...20Стальные волокна диаметром 0,2 мм, В: 10.ммНихромовые волокнадиаметром 0,2 мм, В 1 О мм 4,5Шамот фракций 0"5 и 15-10 мм 75Вещества с указанным содержаниемингредиентов обладают следукщимисвойствами:Прочность на сжатиепри нагреве до 1300 оС 89Усадка при нагреве до1300 С, ЖОгнеупорность,"С 1710П р и м е р 2. Готовят составпри следующем соотношении компонентов, вес.7:Высокоглиноземистыйцемент 20Стальные волокна диа-,ометром 0,2 мм,- 1 О ммНихромовые волокнадиаметром 0,2 ммР = 1 О мм 2,5Шамот фракций 0-5и 5-10 мм 75Вещества с указанным содержаниемингредиентов обладают следующимисвойствами:Прочность на сжатиепри нагреве до 1300 С,кгс/см 76Усадка при нагреведо 1300 С, Х 0,4Огнеупорность,0 С 1680П р и м е р 3. Готовят...

Номер патента: 851430

Опубликовано: 30.07.1981

Авторы: Золотов, Обухов, Якимович

МПК: G06K 7/02

Метки: пневматический, считывающий, элемент

...элемент содержит питающее сопло 1, эжектор 2, приемное сопло 3, выходные струйные элементы 4 и 5 кодовый диск б.Выход приемного сопла 3 соединен со входом струйного элемента 4, а эжектирующая полость эжектора 2 со входом элемента 5.Устройство работает следующим образом.В питающее сопло 1 и на питающие входы струйных элементов 4 и 5 подается давление питания. При вращении кодового диска 6, связанного с испол. нительным органом (не показан) его выступы, имеющие различную высоту, могут перекрывать либо часть площади сопла 1, либо полностью открывать его, либо закрывать. В том случае, когда сопло полностью открыто, в эжекторной полости эжектора 2 создается разряжение, что приводит к851430 Формула изобретения хнепо 3 енця...

Номер патента: 850347

Опубликовано: 30.07.1981

Автор: Золотов

МПК: B23Q 3/06

Метки: зажимное

...3 и прижата к базовой ЗО планке 4После обработки, напримерсверления отверстия, воздух под давлением подается в правую полость цилиндра 8. Поршень цилиндра вместе со штоком 7, планкой 9 и клином б перемещается влево, До подхода планки 9 к планке 13 рейка 5 удерживается на месте пружиной 12 через планку 10, С подходом планки 9 к планке 13 начинается перемещение влево рейки 5, вращение шестерни 15 и перемещение рейки 14 вниз, к этому времени клин 6 выйдет иэ под рейки 14. Вместе с рей О кой 14 опускается обработанная деталь 18. Деталь снимается с пальцев 16 и на ее место устанавливается новая, необработанная детаяь.Воздух подается в левую полость 15 цилиндра. Вправо перемещается поршень со штоком и клином 6, а также рейка 5 от...

Номер патента: 846865

Опубликовано: 15.07.1981

Авторы: Андреев, Золотов, Трошин

МПК: F16D 29/00

Метки: транспортной, электромагнитомсцепления

...трансмиссией. В связи с тем, что двигатель нагружается трансмиссией постепенно, падение оборотов двигате ля незначительно, контакты управляющего реле не размыкаются и сцепление не выключается. При дальнейшем увеличении открытия дроссельной заслонки (на 80.-85 ) замыкаются кон такты выключателя 13, резистор шунтируется, ток в цепи электромагнита возрастает и сцепление передает полный крутящий момент двигателя. Плавность включения сцепления опреде-.50 ляется интенсивностью нажатия на педаль акселератора, При медленном нажатии ток в цепи электромагнита растет медленно и время включениясцепления увеличивается. При быстром 55 нажатии на педаль акселератора токврастет быстрее и время включения уменьшается. ФДля переключения передач при раэ...

Номер патента: 844459

Опубликовано: 07.07.1981

Авторы: Золотов, Малахов, Назаров

МПК: B63B 9/02

Метки: испытания, моделейскоростных, стенд, судов

...4 размещенапара направляющих 5 и бесконечная лента6 с равномерно укрепленными на ней стойками 7. Стойки 7 (фиг. 2) снабжены под 15 вижными лопатками 8, подпружиненнымигибкими эластичными элементами 9. Настойке 7 выполнены вертикальные пазы 10,расположенные симметрично относительнопродольной оси бесконечной ленты 6. Каж 20 дая лопатка 8 скользяще установлена встойке 7 и соединена с ней парой штырей11, которые размещены в вертикальных пазах 10 стойки 7, В верхних углах каждойлопатки укреплены ролики 12 для взаимо 25 действия с направляющими 5 ванны 4.Стенд работает следующим образом,После включения привода бесконечнаялента 6 с лопатками 8 начинает двигаться,увлекая за собой воду. В рабочей части30 ванны 4 лопатки 8 контактируют...

Номер патента: 837736

Опубликовано: 15.06.1981

Авторы: Баронина, Золотов

МПК: B23Q 3/00

Метки: многопозиционное, поворотное, приспо-собление

...приспособления поворачивается на одну пятую часть окружности. На позицию загрузки подходит другое зажимное устройство с обработанной деталью. формула изобретен ия Многопозиционное поворотное приспособление с несколькими рабочими и. одной загрузочно-разгрузочной позициями, содержащее поворотный стол, зажимные устройства, расположенные по окружности поворотной части стола и оснащенные клиновыми зажимными элементами и тягами с прихватами, а также силовой цилиндр, установленный в неподвижном корпусе стола, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и повышения качества обработки деталей, на выступающих за основание поворотной части стола концах клиновых зажимных элементов выполнен поперечный паз, а привод снабжен...

Номер патента: 836764

Опубликовано: 07.06.1981

Авторы: Григорьева, Золотов, Лазорина, Сидоренко, Сорока

МПК: H03H 3/02

Метки: качествакристаллических, линз

...9 и индикатор качествакристаллической линзы 11, измеряющий электрический сигнал, пропорциональный отклонению интерференционныхкартин исследуемой линзы от интерФеренционной картины эталонной линзы.Регулируемый фотоэлектрический блокдинамического запоминания уровняотсчетного сигнала 5 расположен напути оураженного от зеркала-делителя3 светового потока на расстоянии удвоенной апертуры полупрозрачного зеркала и обеспечивает регистрацию уровня отсчетного сигнала,Поляризационный монохроматическийлуч от источника 1 (ЛГ)проходитчерез коллиматор 2, Формирующий поток параллельных лучей заданного сечения, который падает на полупрозрачное зеркало-делитель 3 и делится им на два потока: отраженный и проходящий.Отраженный от зеркала-делителя пучок...

Номер патента: 834729

Опубликовано: 30.05.1981

Авторы: Золотов, Курахтанов, Латышев

МПК: G06K 11/00

Метки: графическойинформации, считывания

...информации.Осуществление способа можно пояснить на примере устройства, в котором координатные перемещения съемника координат на рабочем поле планшета кодирования преобразуются в фазомодулированные сигналы.В этом устройстве первый фазомодулированный сигнал первой координаты сравнивается с опорным и вырабатывается широтно-импульсный сигнал, который интегрируется с коэффициентом интегрирования, пропорциональным величине перекоса координатных осей исходного кодируемого графического иэображения, например, печатной платы, Выходной сигнал интегратора суммирует" ся со вторым фазомодулированным сигналом второй координаты. Полученный суммарный сигнал и фаэомодулированный сигнал первой координаты преобразуются в коды координат считываемых834729...

Номер патента: 828274

Опубликовано: 07.05.1981

Авторы: Золотов, Святогоров, Сосунов

МПК: H01P 5/18

Метки: направленный, ответвитель, шлейфовый

...волновода 1, 2 и волновод 3 связи.Шлейфовый направленный ответвитель работает следующим образом.Очевидно, что при уменьшении ширины гребня волновода 3 связи, появляющаяся на широкой стенке прямоугольного волновода 1 неоднородность в форме уступа приводит к возрастанию градиента поля вблизи этого уступа и, следовательно, к сниже нию уровня электрической прочности ответвителя. Увеличение же ширины гребня волновода 3 связи связано с уменьшением критической длины волны его и соответствующим увеличением перепада характеристики 10 переходного ослабления особенно в областинижних частот рабочего диапазона прямоугольного волновода 1. Попытка увеличить .критическую длину волны в этом случае за счет оптимизации соотношения ширины 15 гребня...

Номер патента: 826057

Опубликовано: 30.04.1981

Авторы: Анимова, Золотов, Лубченко, Ровенский, Савченко, Степаненко, Тараненко, Томилко

МПК: F02B 37/04

Метки: 826057

...дополнительный нагнетатель 4 получает вращение 20 от коленчатого вала 7. Выхлопные газы от двигателя 8 приводят во вращение турбину 1 и компрессор 2, уста.новленный на общем валу 3. Воздух, сжатый последовательно в компрессоре 25 2 и в дополнительном нагнетателе 4, поступает в цилиндры двигателя. Конструктивные параметры турбокомпрессора выбраны такими, что на режиме максимального крутящего момента двигате- З ля 8 мощность турбины 1 равна мощности компрессора 2, а на номинальном режиме мощность турбины больше мощности компрессора. За счет этого избыточная часть мощности турбиныпередается дополнительному нагнетателю 4 через регулируемую передачу 9 с муфтой свободного хода или гидромуфть переменного наполнения с наклонными лопатками. Это...

Номер патента: 825522

Опубликовано: 30.04.1981

Авторы: Золотов, Муллин, Тархов

МПК: C07D 209/48

Метки: аминотио)фталимидов

...47,5 г продукта.После перекристаллизации из спирта 50т.пл. 118-120 С, выход 45,2 г-9-цнаноэтиламинотио) фталимида.Получают аналогично примеру 1 при0-10 С из 19,7 г (0,2 моль) этил-Ь-цианоэтиламина 49,6 г продукта. Посформула изобретения Р 1Й-а - Мр/ р 1 3. 8255Поставленная цель достигается тем,что в способе получения М-(аминотио)фталнмидов формулы (1) взаимодейстВиемсоединения, содержащего хлортиогруппу, с амином при 0-10 С в присутствииотретичных аминов, используют хлортио-й-фталимид, а в качестве амина используют вторичные амины формулыМН, (1) 10Кгде Й и Й имеют вышеуказанные значения,и процесс осуществляют в хлорбензоле.Хлортио-М-фталимнд получают хлорированием бис-фталимидодисульфида вхлорбензоле Г 21 и конденсируют с...
