Стенд для испытания моделейскоростных судов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

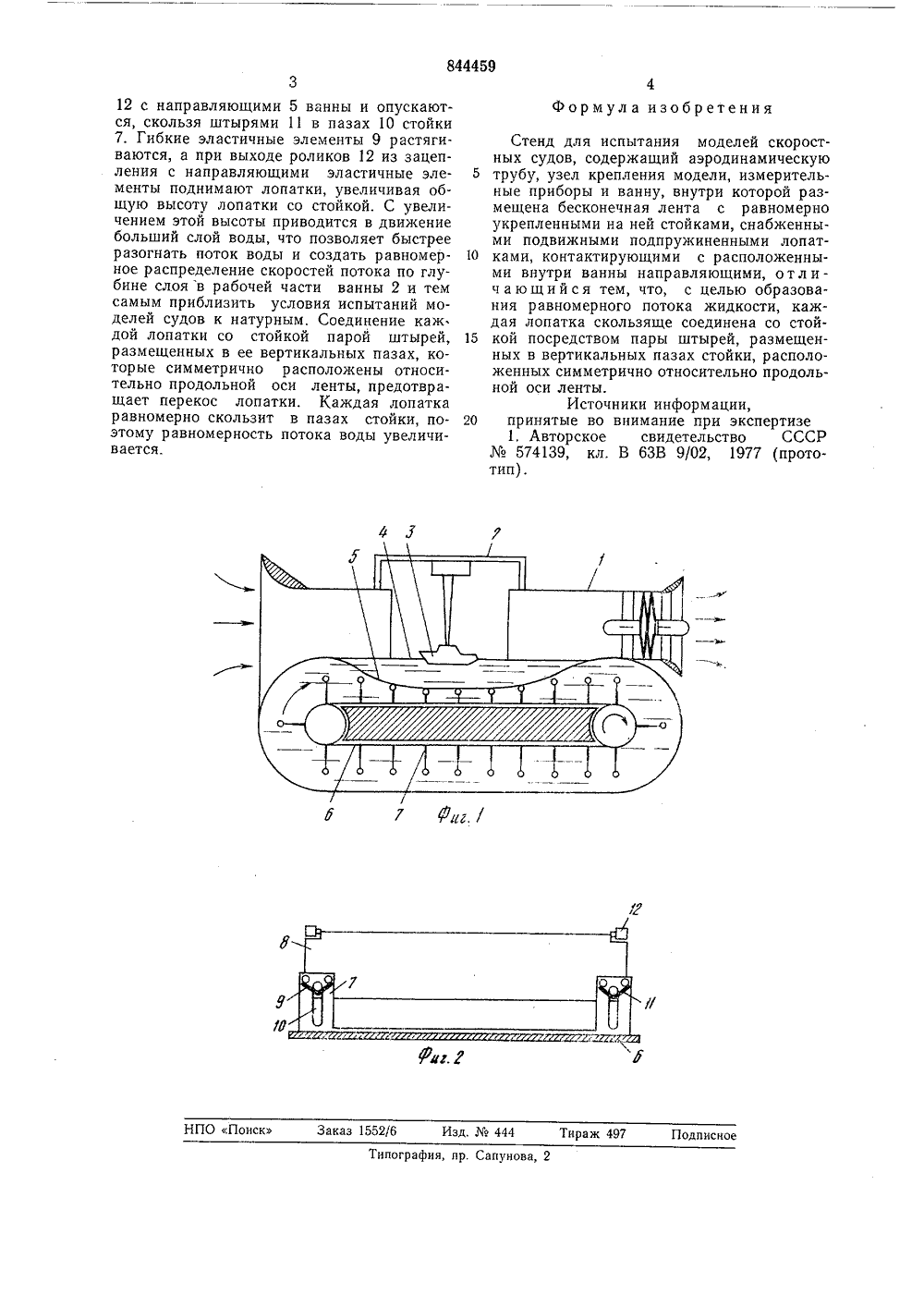

О П И С А Н И Е 111)844459ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик2) Авторы изобретен ов и В, В, Назаров . Н. В. Золотов, П, А,(54) СТЕНД ДЛЯ ИСПЫТАНИЯ МОД С КО РОСТ Н ЫХ СУДО В Изобретение относится к области судостроения, а именно к установкам экспериментальной аэрогидродинамики, и может быть использовано при отработке ходовых качеств скоростных судов.Известен стенд для испытания моделей судов, содержащий аэродинамическую трубу, создающую воздушный поток, и узел циркуляции водного потока, включающий в себя гидроканал, внешний канал, волнопродуктор и волногаситель. Для регулирования водного потока по ширине гидроканала в нем выполнено устройство в виде вертикальных неподвижных пластин с поворотными закрылками 1,Указанный стенд является наиболее близким к изобретению.Недостатком стенда является сложность конструкции. Ввиду того, что вертикальные пластины не создают движения потока, а только изменяют его направление и скорость, бассейн снабжен волнопродуктором и волногасителем. Кроме того, в этом стенде не обеспечивается требуемой равномерности потока воды.Целью изобретения является получение равномерного потока жидкости.Указанная цель достигается тем, что каждая лопатка скользяще соединена со стойкой посредством пары штырей, размещенных в вертикальных пазах с, расположенных симметрично о ельнопродольной оси ленты,На фиг. 1 показан продольный разрез5 стенда; на фиг. 2 - вид на лопатку при поперечном сечении ленты.Стенд для испытания моделей скоростных судов (фиг. 1) содержит аэродинамическую трубу 1 с испытательной камерой 2,1 О в которой размещена модель судна 3, ванну 4 с водой. Внутри ванны 4 размещенапара направляющих 5 и бесконечная лента6 с равномерно укрепленными на ней стойками 7. Стойки 7 (фиг. 2) снабжены под 15 вижными лопатками 8, подпружиненнымигибкими эластичными элементами 9. Настойке 7 выполнены вертикальные пазы 10,расположенные симметрично относительнопродольной оси бесконечной ленты 6. Каж 20 дая лопатка 8 скользяще установлена встойке 7 и соединена с ней парой штырей11, которые размещены в вертикальных пазах 10 стойки 7, В верхних углах каждойлопатки укреплены ролики 12 для взаимо 25 действия с направляющими 5 ванны 4.Стенд работает следующим образом,После включения привода бесконечнаялента 6 с лопатками 8 начинает двигаться,увлекая за собой воду. В рабочей части30 ванны 4 лопатки 8 контактируют роликами844459 Стенд для испытания моделей скоростных судов, содержащий аэродинамическую5 трубу, узел крепления модели, измерительные приборы и ванну, внутри которой размещена бесконечная лента с равномерноукрепленными на ней стойками, снабженными подвижными подпружиненными лопат 10 ками, контактирующими с расположенными внутри ванны направляющими, отлич а ю щ и й с я тем, что, с целью образования равномерного потока жидкости, каждая лопатка скользяще соединена со стой 15 кой посредством пары штырей, размещенных в вертикальных пазах стойки, расположенных симметрично относительно продольной оси ленты.Источники информации,20 принятые во внимание при экспертизе1, Авторское свидетельство СССР574139, кл. В 63 В 9/02, 1977 (прототип),0 Поиск Заказ 1552/б Изд.аж 497 Подписно Типография, пр. Сапунова 12 с направляющими 5 ванны и опускаются, скользя штырями 11 в пазах 10 стойки 7. Гибкие эластичные элементы 9 растягиваются, а при выходе роликов 12 из зацепления с направляющими эластичные элементы поднимают лопатки, увеличивая общую высоту лопатки со стойкой. С увеличением этой высоты приводится в движение больший слой воды, что позволяет быстрее разогнать поток воды и создать равномерное распределение скоростей потока по глубине слоя в рабочей части ванны 2 и тем самым приблизить условия испытаний моделей судов к натурным, Соединение каж. дой лопатки со стойкой парой штырей, размещенных в ее вертикальных пазах, которые симметрично расположены относительно продольной оси ленты, предотвращает перекос лопатки. Каждая лопатка равномерно скользит в пазах стойки, поэтому равномерность потока воды увеличивается. Формула изобретения
СмотретьЗаявка
2830989, 25.10.1979
ПРЕДПРИЯТИЕ ПЯ А-1271
ЗОЛОТОВ НИКОЛАЙ ВЛАДИМИРОВИЧ, МАЛАХОВ ПЕТР АЛЕКСАНДРОВИЧ, НАЗАРОВ ВАЛЕНТИН ВАСИЛЬЕВИЧ
МПК / Метки
МПК: B63B 9/02
Метки: испытания, моделейскоростных, стенд, судов
Опубликовано: 07.07.1981
Код ссылки
<a href="https://patents.su/2-844459-stend-dlya-ispytaniya-modelejjskorostnykh-sudov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания моделейскоростных судов</a>
