Якубович

Номер патента: 1216387

Опубликовано: 07.03.1986

Авторы: Глушаков, Запекин, Каменецкий, Крагель, Муханько, Решес, Якубович

МПК: F01P 5/04

Метки: внутреннего, двигателя, охлаждения, сгорания

...являясь сочетанием в одном узле колеса крьцц чатки 1 центробежного насоса, насосного колеса 2 гидромуфты, турбинного колеса 3 гидромуфты и охватывающего кожуха 4, Насосное колесо 2 гидромуфты соединено с крыльчаткойцентробежного насоса и полым валом 5, на котором одновременно закреплен шкив 6 водяного насоса. Турбинное колесо 3 гидромуфты соединено с ведомым валом 7, проходящим внутри полого вала 5. На валу 7 закреплена крыльчатка 8 вентилятора. Заполнение рабочей жидкостью полости гидромуФ- ты происходит иэ системы охлаждения через термостатическчй клапан 9, трубопровод 10 и патрубокКорпус 12 насоса разделен на полость 13 гидромуфты и полость 14 насоса и снабжен впускным 15 и выпускным каналами насоса. Между полостяю корпуса...

Номер патента: 1121023

Опубликовано: 15.01.1986

Авторы: Вилянский, Князев, Новгородов, Писарев, Преображенский, Якубович

МПК: B01D 27/00

Метки: патронный, фильтр

...между витками спиральной пружины твердыми частицами, что приводит к быстрому падению производительности, а также возможность проскока тонкодисперсных частиц в фильтрат. К недостаткам можно отнести также сложность чистящего устройства, что затрудняет крупномасштабное применение этого фильтра.Цель изобретения - повышение производительности и качества очистки жидкостей от вэвесей.Поставленная цель достигается тем что патронный фильтр, содержащий корпус с патрубками для подачи очищаемой жидкости и отвода Фильтрата и промывной жидкости, размещенные в корпусе фильтрующие патроны. :ыполненные в виде перфорированного кар 1023 2 50 5 1 О 15 20 25 30 35 40 каса с размещенной на нем проволочной спиралью, снабжен водонепроницаемыми цилиндрами...

Номер патента: 999203

Опубликовано: 23.11.1985

Авторы: Акимов, Вилямский, Князев, Красовский, Никифоров, Новгородов, Писарев, Якубович

МПК: B01D 11/00

Метки: процессах, разделения, экстракционных, эмульсий

...Однако устройство ие содержит приспособления для нанесения активирующих коалесценцию веществ и сжатый в сужающейся цилиндрической части слой, имеет более низкую производительность и недостаточную эффективность разделения,Цель изобретения - повысить эффективность разделения фаз, Это достигается в результате насыщения поверхности коалесцирующей насадки улавливаемьщ экстрагентом ивзрыхления волокон при подаче экстрагента противотоком через перфорированные трубы внутри насадки в калдой камере,На чертеже изображено устройстводля осуществления способа.Устройство содержит цилиндричес- .кий корпус 1 с коническими коалесцентными камерами 2, заполненныминасадкой из лавсанового волокна. Коалесцентные камеры соединены с отстойнымн камерами 3...

Номер патента: 1187829

Опубликовано: 30.10.1985

Авторы: Атопек, Бароян, Генчиков, Григорянц, Ноздрин, Раскина, Сенцова, Якубович

МПК: A61B 17/064, A61L 24/04

Метки: новорожденного, первичной, пуповины, ребенка

...пуповины нанзующий состав,ления здравоохранения Мосгорисполма т. Башляевой З.А.). ПИСАНИЕ ИЗОБРЕТЕН87829 Составитель В.КузинРедактор Т.Литейко Техред Л.Мартяшова Корректор Е,Рошко Заказ 6575/5Тираж 721 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 1 11Изобретение относится к медицине,а именно к акушерству и педиатрии.Целью изобретения является сокращение сроков отторжения культи пуповины и уменьшение осложнений,П р и м е р . После рождения,ребенка и отделения его от матери,на расстоянии 0,5 см от кожной частипупочного кольца на пуповину новорожденного,иалежили металлическуюскобку. Пуповину отсекли на...

Номер патента: 1182504

Опубликовано: 30.09.1985

Авторы: Федин, Якубович

МПК: G06F 3/02

Метки: адреса, ввода

...второй триггер 12, элемент согласования 13, нагрузочныйэлемент 14, пороговый элемент 15.Устройство работает следующимобразом. 20 25 В исходном состоянии ни одна изклавиш блока 5 не нажата, а триггеры12 и 10 находятся в сброшенном сосгоянии. Тогда на управляющий входгенератора и на синхровходы регистра 7 и триггера 10 поступает сигналнизкого уровня 0 , а на вход Разрешение выбора" дешифратора и управляющий вход блока ключей 8 подаетсясигнал запрета, соответственно 1"и "0". При этом все выходы дешифратора находятся в состоянии "1",индикация отсутствует. При нажатииоператором одной из клавиш блока 5сигнал "1" с прямого выхода Формиро-вателя подается на управляющий вход 40генератора и стробирующие входырегистра 7 и триггера 10,...

Номер патента: 1182402

Опубликовано: 30.09.1985

Авторы: Братский, Константинов, Муравьев, Шевчик, Якубович

МПК: G01P 3/48

Метки: валов, вращения, скоростей, электродвигателей

...которого задается диапазон 45 измерения частот вращения и улучшается соотношение сигнал-шум. С выхода полосового фильтра сигнал подается на усилитель с АРУ,.где он нормируется по амплитуде. С выхода усилителя с АРУ сигнал поступает на звуковой индикатор 16, фазовый детектор 6 и синхронный детектор 7. Звуковой индикатор необходим для того, чтобы оператор йравильно выбрал дальность до измеряемого объекта по наличию и тональности звука. На второй вход фазового детектора 6 через делитель 12 частоты на и подается сигнал с управляемого генератора 9 опорной частоты, При совпадении частоты на выходе делителя 12 частоты на И с частотой одной из спектральных составляющих происходит захват последней на автосопровождение. При этом фазовый детектор...

Номер патента: 1171852

Опубликовано: 07.08.1985

Авторы: Балиашвили, Сазанов, Федин, Якубович

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...Оператор либо с ЭВМ, либо с помощью адресного блока 14 выбирает ту ячейку 13 памяти, в которую необходимо записать аналоговую величинув, При этом напряжение ) с выхода выбранной ячейки 13 памяти поступает на второй вход компаратора 1. Если разность / )вх - .)ос/(1-еО, где К - ширина зоны нечувствительности компаратора 1, обусловленная начальным напряжением на первом выходе формирователя 8 линейного напряжения, то с выходов компаратора 1 поступают сигналы на входы элементов И 3 - 7, которые запрещают прохождение импульса с генератора 2 на выход элемента И 3 и запрещают запуск формирователя 8 линейного напряжения. При этом на вторые и третьи входы ячеек 13 памяти не поступают импульсы и магнитное состояние их (и выходной сигнал выбранной...

Номер патента: 1171476

Опубликовано: 07.08.1985

Авторы: Атясова, Вайнерман, Гудочкова, Иванова, Комиссарова, Лозинский, Потапов, Раскина, Рогожин, Шапиро, Шенкер, Якубович

МПК: C08J 9/16

Метки: действием, обладающего, пористого, ранозаживляющим

...натрия(молярное соотношение Между содержанием ионов кальция и моносахаридныхзвеньев макромолекулы альгината в системе должно составлять О, 1-0,4);замораживают полученный гель при температуре ниже -20 С выдерживаютогель в замороженном состоянии.3 -о24 ч при температуре от -20 до -40 С;лиофильно сушат до остаточной влаж-ности 57,Введение дополнительной операции -выдерживание геля перед лиофильнбйсушкой в замороженном состоянии, приводит к упрочнению структуры материала, поэтому в дальнейшем он медленнее растворяется в водных средах. 4 ОАльгинатный материал, полученньйиэ геля, который перед высушиваниемвыдерживают в замороженном состояниив течение 3 и более часов, сохраняетцелостность в физиологическом раство 45ре в течение нескольких...

Номер патента: 1171474

Опубликовано: 07.08.1985

Авторы: Бронштейн, Вайнерман, Лозинский, Раскина, Рогожин, Шапиро, Якубович

МПК: C08J 9/00

Метки: альгинатного, пористого

...ч изатем оттаивают. Стадия замораживания и выдерживания при отрицательнойтемпературе является необходимой,так как в результате этого альгинатный гель приобретает пористую структуру, отчетливо наблюдаемую в опти"ческом микроскопе после оттаиванияпрепаратов. Пористая структура сохраняется в высушенном листовом материале и обеспечивает его высокое водопоглощение. Апьгинатный гель, который не замораживается, а в 1 держивает я тот же промежуток времени при комнатной температуре, пористой структуры не имеет.Полученный после оттаивания альгинатный гель высушивают, Эта стадия сушки проводится известными способами механического отжима, например между слоями Фильтровальной бумаги или на воронке Бюхнера, или другим известным .приемом...

Номер патента: 1170418

Опубликовано: 30.07.1985

Авторы: Андрианов, Миронов, Можаров, Рожанский, Якубович, Яшин

МПК: G04D 7/12

Метки: балансовых, диаграммы, отображения, хода, часов

...колебанийбаланса (таками) и номинальным значением. Полученные разности последовательновыводятся на экран газоразрядного матричного индикатора.Звуковые сигналы (шумы), возникающиепри работе анкерного спуска часового механизма, воспринимаются пьезоэлектрическим микрофоном с усилителем 1 (фиг. 2),где преобразуются в импульсы тока, уси.ливаются и поступают на вход преобразователя 2. Преобразователь 2 из периодической последовательности импульсов ходачасов выделяет временные интервалы, равные половине полупериода колебания баланса 0,5 Т (фиг. 1 е), т. е. временные интервалымежду импульсами, появляющимися в моменты 1;, соответствующие возникновениюшума освобождения при работе анкерногоспуска,Преобразователь 2 состоит из...

Номер патента: 1168809

Опубликовано: 23.07.1985

Авторы: Никитин, Сидоренко, Станкевич, Якубович

МПК: A61B 5/02, G01L 5/10

Метки: эргомонитор

...входом счетчика 14 мощности, первым установочным входом счетчика 14 мощности и уста- З 5 новочным входом регистра 28. Временной интервал таймера 12 регулируется блоком 13 установки интервалов, который соединен с таймером 12. Выходы счетчика 14 соединены с входа ми регистров 15 и 28 и с первыми . входами схемы 16 сравнения мощности. Выходы регистра 15 подключены к вто- . рым входам схемы 16 сравнения, первым входом схемы 18 сравнения мощ ности. Выход схемы сравнения соединен с управляющим входом регистра 15. К вторым входам схемы 18 сравнения мощности подключен блок 17 установки порога мощности, а выход схемы 18 50 сравнения соединен с вторым входом элемента ИЛИ 22,.первым входом элемента ИЛИ 21, и с входом блока 24 установки в ноль....

Номер патента: 1168808

Опубликовано: 23.07.1985

Авторы: Сидоренко, Станкевич, Якубович

МПК: A61B 5/02, G01L 5/00

Метки: эргомонитор

...21 и с входом блока 24 установки в ноль. Выход блока 24 соединен с вторым установочным входомсчетчика 14 и с установочным входомрегистра 15. Блок 20 переключения 5индикации подключен к второму входуэлемента ИЛИ 21, выход которого соединен с управляющим входом блока 19разрешения индикации мощности и первым управляющим входом индикатора 6, 50а выходы блока 19 соединены с вторыми информационными входами индикатора 6. Кардиомонитор 25 своим выходомподключен к входу формирователя 26сигнала аритмии, который своим выходом соединен. с третьим входом элемента ИЛИ 22, первым входом элемента ИЛИ 33, суммирующим входом реверсивно го сче тчика 31, первым управляющим входом блока 27 разрешенияиндикации нагрузки, при которой наступает аритмия, и с...

Номер патента: 1165641

Опубликовано: 07.07.1985

Авторы: Аксенов, Головко, Гурдзибеев, Гуцал, Евдокимов, Лаврентьев, Руденко, Стругов, Толкачев, Якубович

МПК: B01D 21/08, C02F 1/52

Метки: аппарат, разделения, суспензий, флокулированных

...Вертикальный трубопровод 13 присоединен к. питателю 3 с помощью патрубков 20, врезанных вдоль всей наружной стенки питателя на некотором расстоянии один от другого.Аппарат работает следующим образом.Исходная суспензия поступает по трубопроводу 9 во внутреннюю полость412перфорированного цилиндра 14. В кольцевую камеру, образованную внутренней стенкой питателя 3, наружной стенкой перфорированного цилиндра 14, кольцом 16 и кольцом 19,поступает флокулирующий реагент по трубопроводу 13 и патрубкам 20. От генератора 18возвратно-поступательных колебательных движений (пульсатора) осуществляются возвратно-поступательные колебательные движения столба суспенэии, заключенной в верхней части кольцевой камеры. Колебания совершаются с определенной...

Номер патента: 1163900

Опубликовано: 30.06.1985

Авторы: Аксенов, Буланов, Головко, Евдокимов, Толкачев, Якубович

МПК: B01J 19/00

Метки: аппарат, веществ, жидкостью, колонный, контакта, твердых

...в виде пакетов прямых усеченных конусов: наружных 1 1, внешних 12 и внутрен них 13) с центральными конусами 14 (фиг. 3).Колонный аппарат работает следующим образом.Пульпа, содержащая твердые частицы и, как правило, ценный растворимый компонент через патрубок 5 подается в верхнюю часть колонны. Снизу через патрубок 4 поступает жидкость (в зависимости от процесса это может быть выщелачивающий агент, промывная жидкость и т.д.). Твердые частицы проходят через тарелки 2 и конусные отражатели 3, многократно контактируяс жидкостью, сгущаются в нижней части колонного аппарата и выводятсяиз процесса через патрубок 7. Жидкость, содержащая ценный растворимыйкомпонент, выводится через патрубок6 в верхней части колонны,10Выполнение тарелки 2 в...

Номер патента: 1163880

Опубликовано: 30.06.1985

Авторы: Вилянский, Князев, Новгородов, Писарев, Якубович

МПК: B01D 17/04

Метки: разделения, эмульсий

...закреплена нанаружной поверхности распределителей,На чертеже схематически изображено устройство, общий вид.Устройство содержит корпус 1 сштуцерами 2, 3, 4 для подачи исход- .ной эмульсии, вывода водной и органической фаз соответственно иперфорированную перегородку 5 с центральной трубой б, прикрепленной кверхней крышке корпуса. На перегород.ке закреплены верхний и нижний спиральные трубчатые распределители 7,8 с прикрепленными к ним волокнами 9, Патрубки 10,служат для подачи водовоздушной смеси и активирующего реагента, патрубок 12 - длявыпуска промывной воды.Коалесцентное выделение эмульгированной фазы осуществляется следующим образом. Исходная эмульсия поступает в устройство через штуцер 2, затем про сачивается через верхний слой...

Номер патента: 1163343

Опубликовано: 23.06.1985

Авторы: Ишутинов, Куконин, Мачнев, Самошкин, Синицкий, Якубович, Ярмош

МПК: G06K 11/00

Метки: графической, информации, считывания

...единица в младшемразряде) в счетчик 16 таким образом, что в счетчике 16 будет записанкод 00001 (единица в старшемразряде). Для этого выход младшегоразряда счетчика 12 подключается квходу записи информации в старшийразряд счетчика 16 и так далее, авыход старшего разряда - к выходу записи в младший разряд счетчика 16Так как состояние "0" триггера 23не изменилось, то содержимое счетчика 16 (код 00001) проходит через коммутатор 21 на вход блока 25,а содержимое счетчика 17 (одни нули ) через коммутатор 22 - на входблока 26,В результате погашенный луч перемещается по горизонтали в точку,делящую сторону кадра пополам 1 фиг 2,строка В 2). Импульс переполнения,пройдя второй элемент 10 задержки,поступает на вход второго элементаИ 5, Так как...

Номер патента: 1160378

Опубликовано: 07.06.1985

Авторы: Балиашвили, Сазанов, Федин, Якубович

МПК: G05D 11/13

Метки: дозирования, реагентов

...изобретения - расширение области применения и повышение помехоустойчивости.На фиг, 1 представлена структурная схема устройства; на фиг. 2 - эпюры напряжений.Устройство (фиг. 1) содержит кольцевой счетный регистр 1; генераторы 2 и 3 сигналов и И каналов управления 4, каждый из которых содержит последовательно соединенные реле 5 времени, содержащее накопительный элемент 6 и компаратор 7, элементы И 8 и 9, элемент ИЛИ 10, усилитель 11 мощности, электромагнитный дозатор 12 реагентов и инвертор 13. На фиг. 2 показаны эпюры напряжений на выходах соответствующих блоков и элементов, а также форма питающего напряженияд подаваемого на усилитель 11 мощности и среднее значение, напряжение Ыр, поступающее на электр ом аг нит доз...

Номер патента: 1157410

Опубликовано: 23.05.1985

Авторы: Кордит, Якубович

МПК: G01N 19/04

Метки: качества, подложкой, покрытия, сцепления

...цель достигается тем,Я что согласно способу определения качества сцепления покрытия с подлож- коВ, эаключакщемуся в том, что в покрытие, нанесенное на подложку, вдавливают индентор под нагрузкой долокального отслоения покрытия и измеряютпараметр, характеризующий качество сцепления, нагрузку на инден"тор поддерживают постоянной, вдавливают индентор в подложку до нанесения на нее покрытия, а в качествепараметров регистрируют сигналы вкус.тической эмиссии при вдавливании индейтора в подложку и покрытие, посоотношению максимальных амплитудкоторых судят о качестве сцепленияпокрытия с подложкой.Способ осуществляют следующим образом.В поверхность подложки, предназначенной для напыления на нее покрытия, вдавливают под постоянной наг"рузкой...

Номер патента: 1157203

Опубликовано: 23.05.1985

Авторы: Манунтинович, Якубович

МПК: E21B 19/00

Метки: операций, спускоподъемных

...собой щеками, каждая цапфа элеватора выполнена с двумя буртами, один из которых, имеющий больший диаметр, имеет эксцентричный паз, а щеки снабжены двух позиционными фиксаторами и выполнены с прорезями для размещения цапф элеватора, причем фиксаторы установлены на щеках со стороны бурта, имеющего меньший диаметр и с возможностью размещения в пазу бурта большего диаметра.Такое выполнение устройства позволяет поворачивать элеватор в горизонтальной плоскости и сокращает затраты времени на его снятие и установку, что повышает эффективность устройства в целом.На фиг. 1 изображена установка с устройством для спускоподъемных операций; на фиг. 2 - устройство в рабочем положении; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - положение фиксатора,...

Номер патента: 906090

Опубликовано: 23.03.1985

Авторы: Аксенов, Бикбаев, Руденко, Толкачев, Уланов, Хахаев, Черкасов, Якубович

МПК: B03B 13/00

Метки: гидравлической, классификации, процесса

...создается граница раздела подвижный плотный слой песков - взвешенный слой, которая поддерживается в течение всего процес 5 са. В случае поддерживания границы раздела ниже рабочей зоны (в зоне уплотнения промытьп песков) при тех же расходах исходной пульпы и промывной жидкости эффективность 1 О отмывки резко снижается. Резкое повышение эффективности отмывки в случае поддерживания границы в рабочей зоне связано с тем обстоятельством, что плотный подвижный слой песков создает затвор, препятствующий поступленик в нижнюю отстойную зону тонких взвесей, от которых значительно хуже осуществляется отмывка чем от песков. В свою очередь, создание р четкой границы раздела позволяет использовать различие физико-химических особеыностей двух сред для...

Номер патента: 1146517

Опубликовано: 23.03.1985

Авторы: Дудкин, Ленский, Лисицын, Орлов, Переездчиков, Плешаков, Сабельников, Якубович

МПК: F23J 11/00

Метки: «вихрь», дренажное

...трубы, и, расширяясь, быстро разрушается в атмосфере.Наиболее близким к изобретению является устройство, в котором поток без закручивания выбрасывается в виде узкойкольцевой щели, образованной между двумятарелками, имеюцими диаметр, превышающий диаметр трубы 12.Основным недостатком известного устройства является низкая эффективность распыления и рассеивания жидких продуктов.Цель изобретения - повышение эффективности распыления и рассеяния с одно.временным сокращен с зон и длинфакелов.Поставленная цель достигается тем, чтпв дренажном устройстве, содержащем дреножную трубу с укрепленными на ней ннжней тарелкой с отверстием, равным диаметру трубц, и верхней тарелкой, выполнен 5. Устройство по п. 1, отличающееся тем,что, с целью...

Номер патента: 1139875

Опубликовано: 15.02.1985

Авторы: Братский, Геращенко, Константинов, Некрашевич, Якубович

МПК: F02M 65/00

Метки: впрыска, топлива

...и его надежность конт- мого схемой 8 запуска, Руководствуясь пороля невысока. казаниями индикатора 9 и устройства 10Цель изобретения - повышение надеж- анализа, оператор производит регулировкуности контроля. угла опережения впрыска топлива и опредеЦель достигается тем, что в устройство ляет неисправности форсунки.для контроля впрыска топлива второй выход Поскольку в предлагаемом устройствегенератора ультразвуковой частоты соединен в отличие от прототипа детектор 5 огибаюс вторым входом детектора огибающей. щей реагирует как на амплитудную, так иНа чертежах представлена блок-схема на фазовую модуляцию, становится возможустройства. ным установка ультразвукового передающеУстройство содержит генератор 1 ультра- З 0 го...

Номер патента: 1136967

Опубликовано: 30.01.1985

Авторы: Митрофанов, Могинов, Постников, Якубович

МПК: B42C 19/00

Метки: блока, книговставочной, книжного, насадки, седло

...на листы в зоне головки его путем воздействия от корешка к головке блока направленным электростатическим полем.Устройство для осуществления способа, содержащее базировочный транспортер, механизм центрирования блока, включающий две пары центрирующих роликов,толкатель,располоясенныйнад базировочным транспортером, и установленное на станине седло, имеет средство для разделения книжного блока, содержащее источник высокого на 40 пряжения и соединенные с ним металлические пластины, установленные на станине между базировочным транспор- тером и центрирующим роликами, при этом рабочая поверхность центрирующих роликов имеет проводящий45 слой, соединенный с источником высо 1 сго напряжения. На щиг.1 изображена принципиальная схема разделения...

Номер патента: 1134758

Опубликовано: 15.01.1985

Авторы: Боглов, Константинов, Луцкий, Якубович

МПК: F02M 65/00

Метки: впрыска, топлива

...измерительвременных интервалов, на входе которого подключена схема 8 запуска, а на выходеустройство 9 индикации. Выход усилителя 6 низкой частоты связан также с устройством 10 55 анализа акустического сигнала. Ограничитель 11 частотного диапазона информационного сигнала включен между детектором 5 огибаюшей и усилителем 6 низкой частоты, причем к последнему - через переключатель 12,Ультразвуковой передаюший датчик 2 и датчик 3 исследуемого процесса закрепляются на форсунке двигателя. Они идентичны по конструкции и могут быть объединены в одном корпусе. Детектор 5 огибаюшей может быть выполнен по обычной схеме амплитудного детектора. В качестве схемы 8 запуска может служить датчик верхней мертвой точки, в качестве устройства 10 анализа...

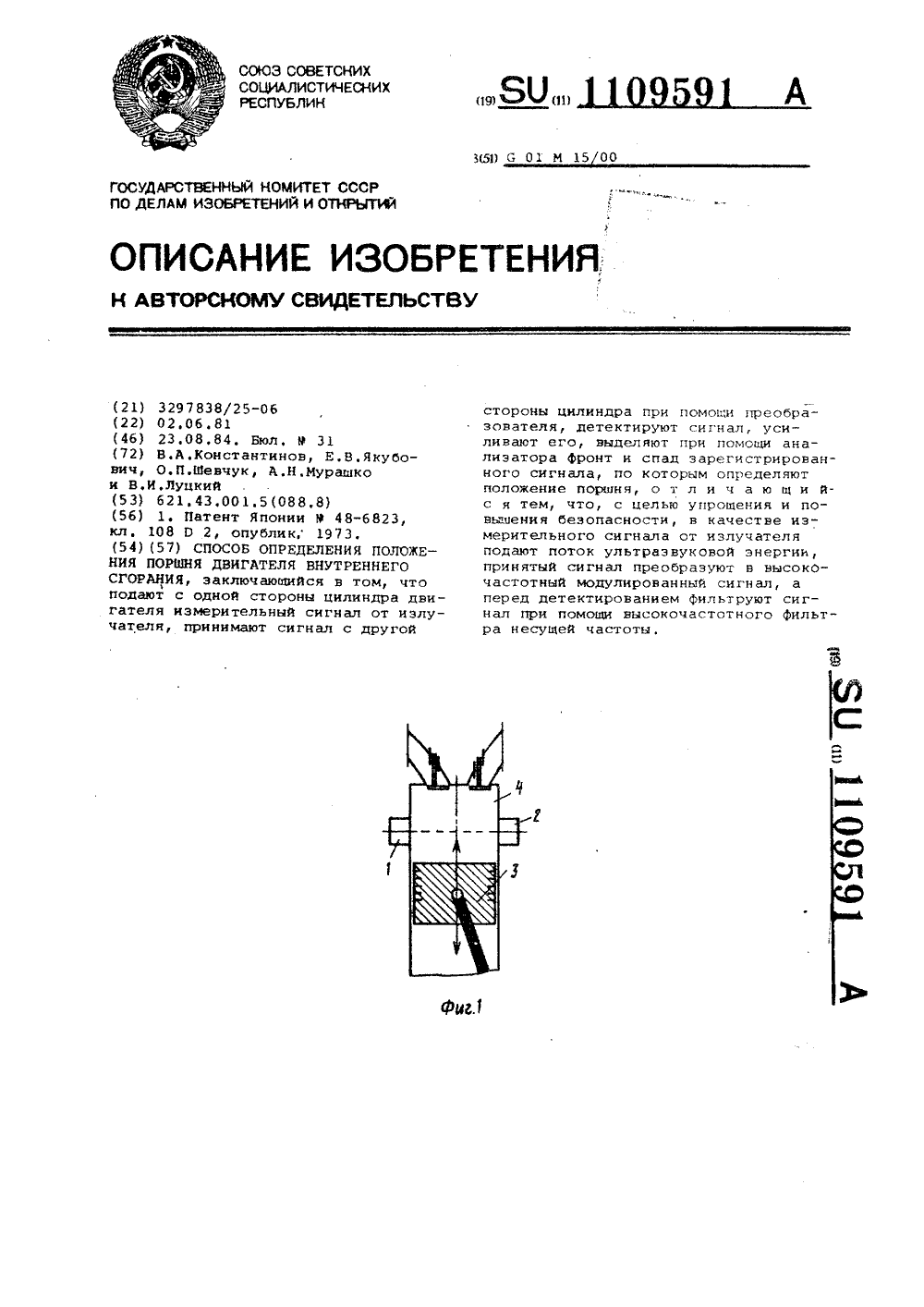

Номер патента: 1109591

Опубликовано: 23.08.1984

Авторы: Константинов, Луцкий, Мурашко, Шевчук, Якубович

МПК: G01M 15/00

Метки: внутреннего, двигателя, положения, поршня, сгорания

...образом,Колебания, генерируемые генерато-ром ультразвуковой частоты и гасылаемые излучателем 1, распространяются узким пучком через цилиндр 4где поршень 3 совершает периодичес- укие поступательные движения от НМТ доБМТ, и попадают В преобразователь 2,где преобразуются в высокочастотныймодулированный электрический сигнал,который затем поступает на вход паласового высокочастотного фильтра есущей частоты, имеющего полосу прагускания Хк ". ЬГ , где 1 - частота есущей, а Е, - частота модуляции,Частота несущей может быть в пределах 100 кГц - 10 МГц. Быделенный сиг-.нал детектируется, усиливается усилителем низкой частоты и подается ванализатор, с выхода которого сигналпоступает на индикатор, который ныдает иформацию о положении поршня...

Номер патента: 1109531

Опубликовано: 23.08.1984

Авторы: Боглов, Константинов, Луцкий, Муравьев, Якубович

МПК: F02M 65/00

Метки: впрыска, топлива

...Т ВЫП 1 СЦИЯ ДОСТОВСРЦОС концов штока форсуц сиггдл принимают с товсцО,Ожцой точки.2. Способ по и. 1,Обг 1 м и 1. ц и 1. ф Ор с 1 н к и ОГО сигнала Осмп,естф 111)" и. Якбов СССР 5,00, 1980. т.777 п 77 оц 7 шс 57 тем, чтоприем модулцрован,1 51 К 7 Т С ОД 11 ОИ С ГОРО -ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(56) 1. Авторское свидетельствопо заявке М 0 2838252, кл. Г 02 М(54) (57) . СПОСОБ КОНТРО,1 Я ВР 17 С - КА ТОП.1 ИВА форсункой дизеля, вк.ючаюший генерирование вьСокочдстотн 11 ульт, оолучсние ими внут- талей форсуцки, прис и гнал 11 Н текти ровд - 1 частотцо 1 составляюсм, что, с целью поти, облучают один из и, а модулированный сс диаметрально про;И. );0(Г;)П)К, 0 1);),",3(г(,) сГс,Б 01.С ИСС;)ССК(00 5: .О 1131 гК...

Номер патента: 1109465

Опубликовано: 23.08.1984

Авторы: Александрова, Васильев, Воронцов, Григорянц, Грузин, Караваева, Косик, Лещинский, Малашенко, Осипенко, Сафонов, Скобло, Темников, Тимошенко, Шулежко, Щербединский, Якубович

МПК: C22C 38/54

Метки: сталь

...(0,01-0,2 мас. 7 каждого) обеспечивает получение шаровидного и компактного графита. Их совместное применение является более эффективным.Кальций предварительно связываетдемодификаторы, облегчает магниювзаимодействие с углеродом и обеспечивает большую эффективность процесса модифицирования и сфероидизации.Кроме того, уменьшается расход магния и снижается пироэффект. При использовании этих элементов в количествах менее 0,01 мас. % не проявляется модифицирующее влияние, а приболее 0,2 мас. % увеличивается загрязненность неметаллическими включениями, а также возникает эффект цеглобуляризации,Применение алюминия в количестве0,02-0,2 мас, 7 и бора 0,005001 мас, % способствует измельчению зерна, увеличению диснерснойструктуры, повьппению...

Номер патента: 1106536

Опубликовано: 07.08.1984

Авторы: Буланов, Козубенко, Толкачев, Якубович

МПК: B03B 5/62

Метки: колонна-классификатор

...4,2 м), выполненном в соответствии с предлагаемым устройством в первой серии опытов, во второй серии - без П-образной трубы, отдельной пульсационной камеры, насосаи сетчатых элементов - производится классификация выщелоченной пульпы и отмывка молибдена от песков. Столбу пульпы в колонне сообщаются возвратно-поступательные колебательные движения с помощью золотниково-распределительного механизма. Частота колебания 32 мин 1, амплитуда в рабочей зоне - 13- 15 минаМетодика экспериментов состоит в следующем. Исходная пульпа, содержащая молибден, с определенным расходом подается в верхнюю отстойную камеру колонны-классификатора, где в основном происходит классификация ее твердой фазы на песковую (частицы класса более 0,1 мм) и шламовую...

Номер патента: 894404

Опубликовано: 30.07.1984

Авторы: Братский, Геращенко, Константинов, Шеломенцев, Якубович

МПК: G01M 13/04

Метки: диагностики, подшипников

...изобретения - повышение качества диагностики подшипников.Цель достигается тем, что снимаютамплитудный спектр вращающегося подшипника, возбуждая в нем ультразвуковые 15колебания, фильтруют несущую частоту,детектируют ее, выделяют и анализируют исследуемый сигнал,Известно также устройство длядиагностики подшипников, содержащее 20преобразователь и последовательно соединенные усилитель, анализатор и индикатор 1 3.Однако известное устройство непозволяет осуществить предлагаемый.способ. Цель изобретения - повышение качества диагностики.Поставленная цель достигается тем, Что устройство содержит последователь-ЗО но соединенные генератор ультразвуковой частоты и излучатель, а также преобразователь, полосовой фильтр несущей...

Номер патента: 1104309

Опубликовано: 23.07.1984

Авторы: Братский, Геращенко, Константинов, Некрашевич, Якубович

МПК: F02M 65/00

Метки: впрыска, топлива

...с входом усилителя,На чертеже изображена схема пред- Злагаемого устройства.Устройство содержит генератор 1ультразвуковой частоты, связанный сультразвуковым передающим датчиком 2,датчик исследуемого процесса, выполненный и виде ультразвукового приемника 3, полосовой фильтр 4 несущейчастоты на выходе приемника 3, детектор 5 огибающей на выходе фильтра 4,усилитель 6 низкойчастоты, связан 45ный с измерителем 7 временных интервалов, к которому подключена схема 8запуска, индикатор 9 и устройство 10анализа акустического сигнала,Ультразвуковой передающий датчик 2 и ультразвуковой приемник 3закреплены на форсунке двигателя иидентичны по конструкции. В качествесхемы 8 запуска может быть использован датчик верхней мертвой точки....
