Воронкин

Номер патента: 1087794

Опубликовано: 23.04.1984

Авторы: Воронкин, Райский, Стихановский

МПК: G01M 7/00

Метки: динамические, испытания, нагрузки

...( при равенстве их масс) дополнительный стержень практически не перемещается в осевом направлении, что позволяет производить вращение дополнительного стержня и предотвращает привод его вращения от поломки. Кроме того, для уменьшения воздействия ударной волны на привод вращения дополнительного стержня предусмотрена гибкая трансмиссия.На чертеже изображено предлагаемое устройстводля испытания изделий на динамические нагрузки.Устройство содержит соосно расположенные ударный возбудитель 1, мерный стержень 2, акустически связанный с мерным стержнем 2 дополнительный стержень 3, на котором в гнездах закреплены испытуемое изделие 4 и контрольный акселерометр 5, связанные с регистрирующей аппаратурой 6, привод 7 вращения...

Номер патента: 1080072

Опубликовано: 15.03.1984

Авторы: Воронкин, Дорохов, Сеничев, Тельнюк

МПК: G01N 17/00

Метки: жаропрочных, жаростойких, испытания, сплавов, сталей

...и по изменению веса судят о пригодности материала к эксплуатации.Способ основан на том, что жаростойкость и жаропрочность сталей и сплавов определяется характером образующихся на них окисных пленок, Если эти пленки достаточно прочные, то они защищают сталь не только от дальнейшего окисления, но и от дифФузии других компонентов внутрь материала. Если во время первого цикла испытаний с выдержкой в углерод- содержащей атмосфере на поверхности образцов образовалась защитная окисная пленка, то после второго цикла вес образцов не изменится,Если же пленка не образовалась или не обладает защитными свойствами, то компоненты углеродсодержащей атмосферы и в первую очередь углерод диффундируют внутрь материала образцов и вес их...

Номер патента: 1075430

Опубликовано: 23.02.1984

Авторы: Воронкин, Дерипалов, Кирвас

МПК: H04L 7/00

Метки: приемное, псевдослучайных«, сигналов

...по крайней мере,результаты измерений на двух периодах следования импульсов корреляции. Следовательно, минимальноевремя ввода приемного устройства ПССв синхрониэм при большой расстройкетактовых частот равно 2 Т,Цель изобретения - сокращениевремени вхождения в синхронизм призначительной начальной расстройке,тактовых частот.С этой целью в приемное устройство псевдослучайных сигналов, содержащее последовательно соединенные стабильный генератор, измеритель периода импульсов корреляции, преобразователь периода импульсов корреляции в код частотнойрасстройки, блок памяти кода частотной расстройки, преобразователькод-напряжение, управляющий элемент,генератор тактовых импульсов, прерыватель тактовых импульсов, генера",тор ПСП, первый...

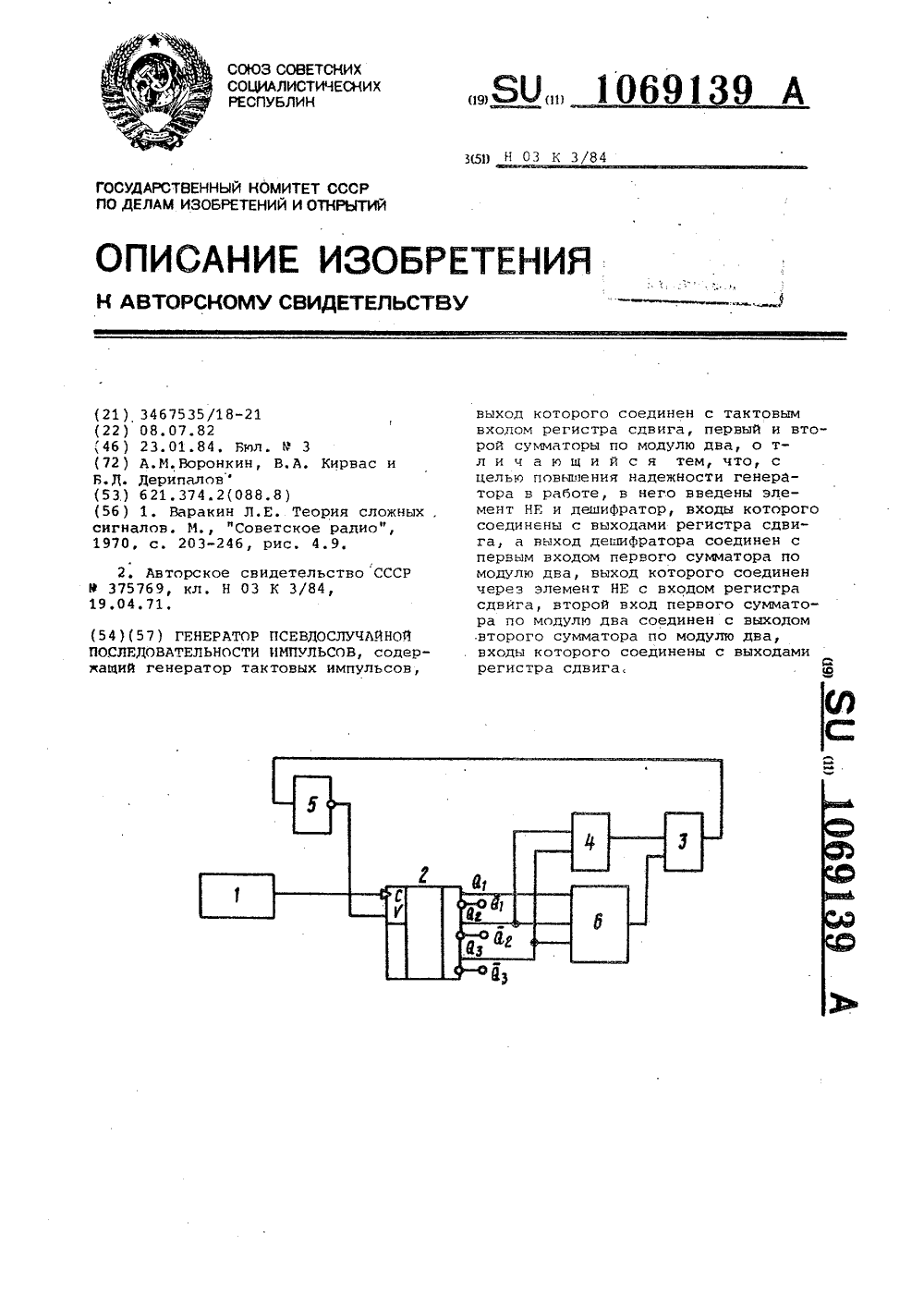

Номер патента: 1069139

Опубликовано: 23.01.1984

Авторы: Воронкин, Дерипалов, Кирвас

МПК: H03K 3/84

Метки: генератор, импульсов, последовательности, псевдослучайной

...которого соединены с выходами регистра сдвига, 45На чертеже представлена. Функциональная схема генератора псевдослучайной последовательности импульсов.Генератор псевдослучайной последовательности импульсов соцержит 5 О(фиг. 1) генератор тактогых импульсОВ ВыхОД кОторого соеДинен с тактОВЫМ ВхОДОм регистра 2 сДвига, первый 3 и второй 4 сумматоры по модулидва, элемент НБ 5 и дешифратор 6, 55входы которого соединены с выходамирегистра 2 сдвига, выход которогосоединен с первым входом первого 3сумматора по модулю два, вь 1 ход которого соединен через элемент НЕ 5с входом регистра 2 сцвига, второй вход первого 3 сумматора по модули два соединен с выходом второго 4 сумматора по модулю два, входы которого соединены с выходами регистра 2...

Номер патента: 1068122

Опубликовано: 23.01.1984

Авторы: Арзуманян, Барышев, Беляков, Воронкин, Лебедева

МПК: A61J 5/00

Метки: ампул, вакуумом, запайки

...удержанияампул в момент отрезания штенгеля, 45приспособление для отделения штенгелей от ампул выполнено н виде укрепленных на горелках ножей с вырезамипо Форме капилляров ампул, а гнездасообщены с источником вакуума через золотник,смонтиронанный на оси карусели,На фиг. 1 изображено устройстводля запайки ампул; на Фиг, 2 - сечение А-А на Фиг. 1; на фиг. 3 - механизм оплавления капилляров ампул; на 55Фиг. 4 - горелка с ножами.Устройство состоит из карусели 1,укрепленных по ее окружности гнезд2, соединенных посредством шланговс золотником 3, соединенным с источником вакуума, механизмов 4 оплавления капилляров ампул, установленныхпо окружности карусели на трех позициях, каждый иэ которых содержит двешарнирно укрепленные стойки 5, на...

Номер патента: 1061006

Опубликовано: 15.12.1983

Авторы: Аксенов, Воронкин, Каценеленбоген, Полегаев, Тарасова, Фролов

МПК: G01N 21/45

Метки: автоматический, критического, рефрактометр, угла

...рефрактометркритического угла, содержащий осветитель и последовательно расположенные по ходу излучения измерительную цы рычаговдополнительно кннематическисвязаны с блоком выходного сигнала. призму и блок фотоприемников, размещенный на поворотном рычаге, имеющем неподвижную опору в рабочей плоскости рабочей грани измерительнойпризмы, а также усилитель, механизм5 компенсации и блок выходного сигнала,дополнительно введен второй поворотный рычаг, сопряженный по углу спервым и имеющий общую с ним неподвижную опору, осветитель установлен10 на втором поворотном рычаге, а под-вижные концы рычагов кинематическисвязаны с механизмом компенсации., Кроме того,. подвижные концы могут быть дополнительно кинематически связаны с блоком выходного...

Номер патента: 1048375

Опубликовано: 15.10.1983

Авторы: Воронкин, Воронов, Гайнутдинов, Карлашов, Краснов, Насонова, Садков, Свинцицкий

МПК: G01N 17/00

Метки: алюминиевых, испытаний, коррозионных, раствор, сплавов

...н 1 л воды 30 г хлористого 10 натрия и 10 мл соляной кислоты 1 .Недостатком этого раствора является его непригодность для выявления одновременно как расслаинающей коррозии, так и межкристаллитной.Цель изобретения - расширение возможностей испытания путем обеспечения испытаний как на расслаивающую, так и на межкристаллитную коррозию.Поставленная цель достигается тем, что раствор для коррозионных испытаний алюминиевых сплавов, содержащий хлористый натрий и воду, содержит сернокислый безводный натрий, хлористый аммоний, сернокислый калий, мылонафт и фенол при следующем,соотношении компонентов, г/л: Хлористый натрий 0,34-0,81 Сернокислый безводный натрий 0,16-0,37 Хлористый аммоний 0,18-0,42 Сернокислый калий 6,23-0,54 Мылонафт 0,56-1,3...

Номер патента: 1025455

Опубликовано: 30.06.1983

Авторы: Воронкин, Попов, Сибирко, Шошин, Шпорхун

МПК: B04B 3/02

Метки: выгрузкой, осадка, поршневой, фильтрующая, центрифуга

...на штоке, установленномвнутри вала ротора с возможностьювозвратно-поступательного перемеще"ния, привод вращения ротора, гидроцилиндр с поршнем, золотник с управляющим электромагнитным элементоми бесконтактные датчики конечныхположений толкателя,В этой центрифуге управляющийметаллический магнитный элементэлектронных датчиков конечныхположений толкателя закреплен наоси вала и окружен герметическимцилиндром, являющимся продолжениемосновного силового цилиндра.Данная центрифуга позволяет в 2-3раза повысить частоту возвратно-поступательных движений толкателя 21.Однако наличие герметическогоцилиндра, выдерживающего рабочеедавление масла, усложняет конструкцию маслоцилиндра и увеличивает рабочий зазор между электронным датчикоми магнитным...

Номер патента: 1024783

Опубликовано: 23.06.1983

Авторы: Воронкин, Райский

МПК: G01M 7/00

Метки: испытаний, ударных

...для ударных испытаний изделий, содержащее основание, ударный возбудитель, мерный стержень и акустически связанный сним дополнительный стержень с гнев".дами для размещения исдытуемогоизделия и контрольного акселерометра, снабжено тормозным механизмомв виде установленного на основанииупора и пружины, размещенной междудополнительным стержнем и упором,и захватам допалнительнога стержня,включающим жестка скрепленный с дополнительным стержнем шток и замокодностороннего действия для захваташтока.На чертеже изображено предлагаемое устройство.устройства содержит соосна расположенные ударный возбудйтель 1, мерный стержень 2, акустиче"ки связанный с мерным стержнем 2 дополнительныйр3стержень 3 на котором закреплены испы"туемое иэделие 4 и...

Номер патента: 1022832

Опубликовано: 15.06.1983

Авторы: Воронкин, Горобец, Зильберман, Карнаухов, Мирза-Ахмедов

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвальный, средства, транспортного

...1Недостатком этого устройства является неравномерная загрузка кузова и, как следствие, небольшая производительность30Цель изобретения - повышение производительности кузова.Эта цель достигается тем, что в самосвальном кузове транспортного средства для перевозки легковесных грузов .на торцовых бортах закреплены стопорные пальцы, а силовые цилиндры соединены с кронштейнами нижних частей балок рамок посредством тяг, на которых установлены поворотные запори для взаимодействия 40 со стопорными пальцами.На фиг. 1 изображен кузов, подготовленный к загрузке, на фиг. 2 - то же, в момент переталкивания груза от45 одного борта к другому на Фиг. 3 узел 1 на фиг. 2.Самосвальный кузов транспортного средства для перевозки легковесных грузов содержит...

Номер патента: 1002397

Опубликовано: 07.03.1983

Авторы: Виноградов, Воронкин, Клюев, Кутуев, Ляпунов, Мелькумов, Натапов, Сойников, Тишаев, Фадюшина

МПК: C22C 38/28

Метки: быстрорежущая, сталь

...0,10-0,40Железо ОстальноеОпытные партии предлагаемой стали были выплавлены в открытой индукционной печи, разлиты в слитки массой 50 кг и прокованы на квадратные прутки сечением 35 х 35 мм (степень укова 12). Температура начала ковки 1135 С) конца ковки - 900 С.Химический состав исследованных плавок приведен в табл. 1. 23Термообработка образцов, изготовленных из отожженных штанг, проводилась по режимам: закалки от 1180- 1220 С, отпуск при 560 С 3 раза по 1 ч каждый,Основные свойства исследованных плавок приведены в табл. 2. 2397 4Из заготовок опытной стали предлагаемого состава были изготовлены резцовые пластины. Испытания проводили при фрезеровании однозубой торцовой фрезой, без охлаждения.Геометрия резцовой пластины:передний...

Номер патента: 994903

Опубликовано: 07.02.1983

Авторы: Воронкин, Калоев, Кириченко, Песня, Петухов, Романенко

МПК: F28G 9/00

Метки: кальция, отложений, поверхности, полых, сульфата, удаления

...эффективности процесса.Эта цель достигается тем, что согласно способу удаления отложенийводным раствором, содержащим соединение аммония и Фосфорной кислоты, 2 О соединение аммония используют с концентрацией 1,1-.2,0 г/л ионов аммонияа соединение фосфорной кислоты - с концентрацией 0,1- 0,9 г/л фосфат-ионов,и обработку отложений ведут прирН б.П р и м е р. Через трубопроводсс133 мм и Р 2000 н, выполненного из Ст. Х 17 Н 9 Т, насосом 4 ХбЕперекачивают ЭФК (40 м 5/г), лолученую иэ стандартного апатитовогоконцентрата, состава, г/л. РОв 190994903 г/л Предлагаемый способ Извес посо 4,4,О,2,1,8 рй 6 рН 3 делнй путем обработки отложений .водным раствором, содержащим соеди вення аммония и Фосфорной кислоты,о т л и ч а ю щ и й с я тем, что, с целью...

Номер патента: 994438

Опубликовано: 07.02.1983

Авторы: Воронкин, Голуб, Лошаков

МПК: C02F 3/28

Метки: вод, обезвреживания, соединений, сточных, хлорорганических

...искусственного пруда с биологически активным слоем могут быть использованы естественные по нижения рельефа (балки, овраги). Объем пруда выбирают таким, чтобы обеспечивалась скорость течения воды по длине пруда до 10 мм/сек, такая скорость характерна для горизонтальных отстойников и обеспечивает условия для, оседания взвешенных частиц вместе с адсорбированным на них, например, гексахлорциклогексаном. Глубину пруда рассчитывают известным методом. С учетом пребывания в пруду стоков не менее 24 ч глубина пруда в среднем составляет 2-3 м.На отпрофилированное дно пруда укладывают биологически активный слой, для которого используют сброженный ил, например, из матантенков очистных сооружений хозяйственно-Фекальных вод, равномерно нанося ....

Номер патента: 992179

Опубликовано: 30.01.1983

Авторы: Воронкин, Райский

МПК: B25D 15/02

Метки: действия, ударного

...в продольный паз 31, выполненный в коромысле 27, упругого элемента 32, соединяющего эксцентрик 24 с корпусом 2, двигателя 33, на выходном валу 34 которого жестко установлен диск 28.С валом 35 ротора 3 посредством муфты 36 соединен привод 1.Между роторными дисками 4 и 5 жестко укреплен амортизатор 37. Машина ударного действия оснащена рабочим органом 38, который установлен с возможностью периодического взаимодействия с бойком 9 ударника 7. Машина ударного действия работает следующим образом.Во время разгона ротора до необходимой скорости привода 1 ударник 7 зафиксирован в центре ротора 3 (фиг. 2, положение 1). Диск 28 с фигурным пазом 29 и ось 30 находятся в положении 1 (фиг. 3), при котором эксцентриситет эксцентрика 24 равен...

Номер патента: 976193

Опубликовано: 23.11.1982

Авторы: Борисова, Вевюрко, Воронкин, Мальцев, Михайлов, Паластин, Соболев, Стома

МПК: F16K 31/08

Метки: давления, двустороннего, действия, клапан

...помощью цилиндрических выступов во внутренних полостях напорных органов, диаметры которых равны наружному диаметру постоянного магнита, а также равенства наружных и внутренних диаметров чаш якорей. Кроме того, величина добавочного воздушного зазора а между торцовыми плоскостями чаш равна или меньше величины высоты магнита вдоль оси его намагничивания.,Цля осуществления такого самоцентрирования корпус и ограничительные крышки клапана выполнены из немагнитного материала.Клапан работает следующим образом, .На каждый якорь действуют три силы: сила магнитного притяжения к магниту Р, сила от давления в герметизированном объеме Р,р и сила от давления окружающей среды Рор,5 10 15 20 25 35 40 45 50 55 60 65 При снижении давления окружающей среды...

Номер патента: 969565

Опубликовано: 30.10.1982

Авторы: Воронкин, Глущенко, Горобец, Зильберман, Мирза-Ахмедов

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвальный, средства, транспортного

...закрепленные на последних щиты,перемещаясь внутри кузова, преодолевают сопротивление уплотненного хлопка.При этом хлопок, попадая между щитом кузов, общий вид; на фА-А на фиг.1; на фиг. 3 - сечение на фиг. 1; фиг. 4 - вид по стрелке фиг. 1.Самосвальный кузовсостойт: из новленной на шасси 1 платформы 2 которой жестко закреплены тарцовь та 3. Наторцовые борта 3 навеше нели 4 с отогнутыми частями 5, р вложенные внутри кузова. Шарнирно форме 2 крепятся рамки 6 боковых тов 7 со щитами 8, а механизм 9 обеспечения раскрытия и закрытия(Риг. ВНИИПИТираж 7 Заказ 8292/2Подписи ое 36 боковых бортов 7 шарнирно связан срамой 6 и установлен на внешней стороне торцовых бортов 3,Устройство работает следующим образом,При подготовке кузова под...

Номер патента: 965828

Опубликовано: 15.10.1982

Авторы: Воронкин, Глущенко, Горобец, Зильберман, Карнаухов, Мирза-Ахмедов

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвальный, средства, транспортного

...4 рамок боковых бортов 5, состоящих изверхних 6 и нижних 7 частей, соединенных между собой шарниром 8,На нижних частях 7 рамок жесткозакреплены кронштейны 9, которыепосредством шарниров 10 соединены споводками 11, которые в свою очередьсвязаны с силовым цилиндром 12. Дляобеспечения постоянного плоско-па- ЗО раллельного перемещения поводков 11установлены тяги 13, которые связаны одними концами с помощью шарниров 14 с поводками 11, а другими концами с помощью шарниров 15 - с платформой 2. Для ограничения хода поводков 11 в горизонтальной плоскости на 5них жестко закреплены ограничители 16, а на каждом торцовом борту 3 -упоры 17,Для раскрытия верхних частей 6 рамок боковых бортов 5 установлены тяги 18, соединенные шарнирами 19 споводками...

Номер патента: 965827

Опубликовано: 15.10.1982

Авторы: Воронкин, Глущенко, Мирза-Ахмедов, Сливинский

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, средства, транспортного

...вид сверху; на фиг.2 - то же, вид сбоку; на фиг.3 - то же, вид сверху, в момент раскрытия боковых бортов.Кузов транспортного средства дляперевозки легковесных грузов содержит платформу 1, к которой жестко присоединены торцовые борта 2 и шар 15нирно-боковые борта 3. На торцовых бортах 2 с помощью шарниров 4 установлены щиты треугольной Формы 5, причем последние с помощью шарниров б соединены с дополнительными щитами 7, которые так же при помощи шарниров 8 соединены с боковыми бортами 3. Шарниры б с одной стороны кузова связаны друг с другом упругой связью, например тросом 9 и пружиной 10.Кузов транспортного средства дляперевозки легковеснйх Грузов работает следующим образом.Для приема, например, хлопка-сырца из бункеров...

Номер патента: 956328

Опубликовано: 07.09.1982

Авторы: Воронкин, Глущенко, Горобец, Мирза-Ахмедов, Сливинский

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвальный, средства, транспортного

...2 и жестко-основные торцовые борта 3. На бортах 3 установлены надставные торцовые борта 4, на которые шарнирно навешены П-образные рамки 5. На рамках с помощью шарниров 6 2 о закреплены откидные надставные боковыеборта 7, которые в нижней своей части имеют дугообразные пластины 8 с ограничительными планками 9, которые охватывают цилиндрические направляющие 10, жесткозакрепленные на бортах 2, Верхние концы бортов 7 шарнирно соединены тягами 11 со штоком 12 гидроцилиндра 13, установленного на платформе .Работает самосвальный кузов транспортного средства для перевозки легковых грузов следующим образом.Для увеличения фронта приема хлопка- сырца из бункера, например, хлопкоуборочной машины и последующего его уплотнения в гидроцилиндр 13...

Номер патента: 947557

Опубликовано: 30.07.1982

Авторы: Борисова, Вевюрко, Воронкин, Мальцев, Михайлов, Паластин, Соболев, Стома

МПК: F16K 31/02

Метки: двухстороннего, действия, клапан

...малую длину индукционнойлинии магнитного потока и малую величину магнитного сопротивления внешней цепи магнитов, практически определяемого лишь рабочими зазорами. 35Самоцентрирование тарельчатых узловотносительно ножевого уплотнения осуществляется благодаря "явному полюсному эффекту" систем постоянный магнит - якорь за счет равенства внеш Оних диаметров кольцевого наружного)магнита и магнитомягких якорей.Магнитный клапан поддерживает необходимый перепад давления между давлением в герметизированном объеме, 45связанным с одной полостью клапана, ии давлением окружающей среды, связанным с другой полостью клапана,Клапан работает следующим образом.На каждый из магнитомягких якореймагнитного клапана действуют три силы: сила притяжения к...

Номер патента: 943879

Опубликовано: 15.07.1982

Автор: Воронкин

МПК: H01F 41/08

Метки: кольцевые, намотки, провода, сердечники, станок

...от поворота якоря 18, а также регулировка зацепления рейки с зубчатым колесом обеспечивается винтом 27, установленным как и зубчатое колесо 21 на стойке 28. Для регулировки зазора между якорем 18 и сердечником 19 и соответственно величины хода рейки 23 с механизмом для захвата 24 сердечник 19 установлен в корпусе 20 на резьбе. Для обеспечения более четкого срабатывания якоря 18, сопряженные поверхности его и сердечника 19 выполнены коническими, Предотвращение удара в конце возвратного движения якоря 18 о крышку 12 обеспечивается мягкойпрокладкой. Захват 24 провода 13 установлен так, что образован зазормежду пучком проводов и проводом,идущим от сердечника 29. Такое расположение механизма для захвата 24 собразованием зазора С позволяет...

Номер патента: 939406

Опубликовано: 30.06.1982

Авторы: Воронкин, Лошаков, Прима, Семьян, Сухорукова

МПК: C02F 3/32

Метки: азота, биогенных, веществ, воды, преимущественно, соединений, фосфора

...ПОВЕРХНОСтЕй ГЛДСтИ,Т.е, улучшаются биологиче(:кис цр. цессы ассильл)15 циь бигеьов из о;ицд( - МОи Бодь, Пластины ло к;1 Вып(сОлнОб)р дэны мь из снт и корроз 101 ноьаоЬ(, 1 СИ Ко 1 ст( р дЛа ьатрИ МС,рдсбоцемента, с искусст вено создан 1 ОЙ Шс рУ(едтОСТьЮ, ьдпримЕр НабрЫЗгом раствора цемента с песком, На Сверх ност ьаких пластин кул ьт и вируют перифитон. Предлагаемое конст ру кт и Бное решение позволяет зачиельно увеллцить пгэщадь плдсиь на едлницу длины лотка, грл этом соз.ддю.ся благоприятные условия нд поБерхност и пласт н для при крепления и последующего развития церифи она Пластины с развитой биологич: ски ДКИВНОй ПОВЕРХНОСт ЬЮ КРМЕ ОГО, ВЬНОГ "(.1 Ы С Ьс.ЛЫ М 1, Ч 10 03 ВОЛЯ(: 1 прозвести цоедвари ельную цод ов.Ку Г 1(Ь)Иф...

Номер патента: 931128

Опубликовано: 30.05.1982

Авторы: Воронкин, Горобец, Мирза-Ахмедов, Рашидов, Шполянский

МПК: A01D 46/14

Метки: накопитель, хлопка-сырца, хлопкоуборочной

...механизмом,2. Накопитель по и, 1, О т л и ч а -ю щ и й с я тем, что замковый механизм соаержит систему силовых цилиндров, причем цилиндр привода уплотнители связан с системой силовых цилиндровзамкового механизма и гижросистемоймашины посредством соленоиаа, взаимоаействующего с двупдечим рычагом.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРпо заявке М 2 878202/1 2, 07. 02. 80,3 93112цящей внутрь камеры 1. Шток 4 шарнирно соецинен с привоаом уплотнителяпосредством цвупдечего рычага 6, Привоауплотнителя соаержит силовой цилиндр 7,корпус которого смонтирован на рамехлопкоуборочной машины посреаством фрикционного компенсатора 8 с возможностьювертикального перемещения, Замковыймеханизм содержит...

Номер патента: 903858

Опубликовано: 07.02.1982

Авторы: Воронкин, Гузеев, Дегтярев, Поликанов

МПК: G06F 5/02

Метки: двоично, двоичного, десятичный, кода, преобразования

...элемента И-НЕ,а выход элемента НЕ - со вторым вхо 55дом третьего элемента И-НЕ, введенчетвертый элемент ИЛИ-НЕ, причем четвертый выход устройства соединен свыходом четвертого элемента ИЛИ-НЕ,первый вход которого соединен с выходом второго эемента И-НЕ и первым входом седьмого элемента И-НЕ, а второй вход соединен с выходом шестого элемента И-НЕ, второй вход которого соединен со вторым входом пятого элемента И.-НЕ, третьим входом третьего элемента И-НЕ и выходом пер-. вого элемента И-НЕ, второй вход котооого соединен с третьим входом устройства, четвертый вход которого соединен с входом элемента НЕ, вторыми входами седьмого и второго элементов И-НЕ, при этом третий вход шестого элемента И-НЕ соединен со вторым входом четвертого...

Номер патента: 901103

Опубликовано: 30.01.1982

Авторы: Асцатуров, Воронкин, Глущенко, Горобец, Мирза-Ахмедов, Сливинский, Юлдашев

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвального, средства, транспортного

...концом соединены тягами 13 соштоками 14 силовых цилиндров 15 шар=нирно закреплечяых на платформе 2,На надставных торцевых бортах 4 спомощью шарниров 16 установлены дополнительные двуплечие рычаги 1,один концы которых тягами 18 шарнир.но соединены со штоками 14, а другими - жестко с панелями крыши 19.На двуплечих рычагах 17 с помощьюшарниров 20 подвешены надставньебоковые откидные борта 21,Кузов раббтает следующим образом,Для приема, например хлопка-сырца в кузов, подают давление в силовые цилиндры 15, штоки 14 которыхперемещаются по стрелке А (фиг, 2),что способствует повороту двуплечих рычагов 11 и 17 по стрелке В(Фиг, 2 и 1) Поворот этих рычаговобеспечивает раскрытие панелей крыши 19, которые перекрывают веськузов по его длине,...

Номер патента: 891929

Опубликовано: 23.12.1981

Авторы: Воронкин, Голубев, Муратов

МПК: E21C 45/00

Метки: гидроимпульсатор, двухствольный

...пространствах Б и В выравнивается, а при подходе отраженной, волны к запорному устройству она проходит через окна 7 и 8, и давление в пространстве Б становится больше, чем в пространстве В, так как увеличение давления в 1 О пространстве В задерживается увеличениемее объема при сжатии воздуха в полости 9,сопротивлением окон 8 и расходом водычерез вентиль 11 в атмосферу. Клапан 6 перемещается влево, открывая доступ воды к насадку 3, при этом возникает гидравлический удар и волна повышенного давления распространяется кразряднику 2. Процесс работы гидроимпульсатора повторяется и система входит в режим автоколебаний.Под действием этих колебаний переводная 20 труба И расштыбовывается и гидроимпульсатор входит в устойчивый режим...

Номер патента: 890117

Опубликовано: 15.12.1981

Авторы: Агуреев, Воронкин, Прима, Семенко

МПК: G01N 1/10

Метки: воды, отбора, придонного, проб, слоя

...дляподсоединения соединительной трубки.8 одновременно к всасывающей и напорной стороне водяного насоса 11.Целесообразно конструктивные элементы устройства для отбора проб придонного слоя воды выполнять изинертных материалов, например, изнержавеющей стали, для того, чтобыматериал не влиял на химические показатели отбираемых проб,Устройство работает следующим образом.Изолирующую емкость 1 опускаютна дно водоема на подъемном канате2 и под собственным весом она врезается своими кромками в грунт. Приэтом, перемещаясь в направляющейвтулке б, водозаборная часть 7 своей Обьем погружной камеры,л ПЛощадь дна, изолируемаяпоцружной камерой, м 1 Максимальная глубина установки, мСуммарный объем проб г одной установки, л пятой 15 свободно...

Номер патента: 882793

Опубликовано: 23.11.1981

Авторы: Белага, Воронкин, Глущенко, Горобец, Зильберман, Карнаухов, Мирза-Ахмедов, Рашидов

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвальный, средства, транспортного

...6, а нижняя часть 14 снабжена замками 17 для соединения с нижней панелью 10 и жестко прикрепленными к ней кронштейнами 18 для присоединения к ним своими концами силовых цилиндров 9.На верхней части .13 вертикальных балок рамки 5 установлены щетки 19 для предотвращения высыпания хлопка.На торцовых бортах 3 установлен механизм 20 открывания верхних панелей боковых бортов, выполненный в виде рычагов и кинематически связанных с шасси 1.Работает кузов следующим образом.С целью увеличения объема загрузки транспортного средства с сохранением загрузочной высоты, после открывания замка 4 рамка 5 вместе с верхними 6 и нижними 10 панелями складывается вовнутрь относительно оси шарнира 15, ведомая ниж. ней частью 14 (поводком) под действием...

Номер патента: 878617

Опубликовано: 07.11.1981

Авторы: Асцатуров, Воронкин, Глущенко, Горобец, Мирза-Ахмедов, Сливинский

МПК: B60P 1/28

Метки: грузов, кузов, легковесных, перевозки, самосвального, средства, транспортного

...надставными бортами 4. Между щитами 14 и бортами 7 установлены пружинны растяжения 17. Снаружи торцевых надставных бортов 4 установлены силовые цилиндры 18, штоки 19 которых с по,мощью тяг 20 шарнирно соединены с бортами 7.Кузов самосвального транспортного ,средства работает следующим образом, В транспортном положении (см. фиг. 1) от. кидные надставные боковые борта находятся в вертикальном положении. Для приема, например хлопка-сырца из бункера хлопкоуборочной машины, самосвальное транспортное средство подгоняют к последней и подают давление в цилиндр 18. Шток 19 цилиндра перемещается вверх и с помощью тяг 20 раскрывает борта 7 в положение, как показано на фиг. 3 и 5. Одновременно с раскрытием бортов 7 по направляющим 11 и 13...

Номер патента: 872244

Опубликовано: 15.10.1981

Авторы: Воронкин, Залмансон, Поздняков, Стихановский

МПК: B25D 15/02

Метки: действия, ударного

...зацеплении с корпусом 31, Шайба34 имеет возможность поступательногоперемещения относительно штока 30 поего квадратному профилю (фиг. 7),На корпусе 31 жестко укреплен упор35, контактирующий с рабочей поверхностью копира 26 во время вращенияротора,Между стержнем 23 и защелкой 14установлены упор 36 и упругий эле"мент 37, Для фиксации стержня 23,упора 35 и штока 30 предусмотрены гайки и шайбы 38-40,Машина ударного действия работаетследующим образом,В начальный момент вращения ударник 8 находится в положении с 1 (фиг. 1и 2), зафиксированный защелкой 14 загребень 13. Грузы 19 с хомутами 20поджаты пружинами 21 так, что стержень23 упирается в. верхние концы косыхпазов 25 (фиг. 9). Упругий элемент28, поджимающий копир 26 с защелкой14 к...
