Воронкин

Номер патента: 1466794

Опубликовано: 23.03.1989

Авторы: Воронкин, Гайковой, Прокудин, Шошин

МПК: B04B 3/02, B04B 9/06

Метки: выгрузкой, осадка, поршневой, фильтрующая, центрифуга

...В средней части штока 3 закреплен проходящий через шток 3 и вал 2 ротора 4 палец 13. На пальце 13 установлено кольцо 14, а на кольце 14 шарикоподшипник 15. На наружной поверхности (обойме) шарикоподшипника закреплен поводок 16, в котором выполнен паз 17. Внутри паза 17 расположен стержень 18, закрепленный на станине 1. На торцах золотника 12 установлены упоры 9 для взаимодействия с поводком 16. Поводок 6 расположен между упорами 19, при этом между упорами 19 и поводком 16 образован зазор, соизмеримый с ходом толкателя 5, С обеих сторон золотника 12 на торцах его корпуса на одной оси с ним, на упругих опорах 20 могут быть установлены постоянные магниты 21,Центрифуга работает следующим образом.Вал 2 и ротор 4 приводятся во вращение от...

Номер патента: 1460201

Опубликовано: 23.02.1989

Авторы: Воронкин, Зобс, Шапошников, Шелдыбаев

МПК: E21B 33/138

Метки: приготовления, раствор, тампонажный

...неподвижное состояние стенки 4 и закрытое положение клапана 6.В зависимости от перепада давлений на клапане 6 работа осуществляется по основному циклу, когда определяется закон подачи топлива, или по вспомогательному циклу, когда осуществляется подготовка устройства к регистрации закона подачи топлива.При работе цо основному циклу перепад давлений между внутренней полостью 2 силь- фона 3 и дополнительной камерой 7 остается меньше давления открытия клапана 6 и оц остается закрытым. Тогливо, поступающее из форсунки 14 в полость 2. повышает в ней давление и вызывает перемещение стенки 4 сильфоца 3. При этом давление топлива н дополнительной камере 7 возрастает вследствие уменьшения ее объема, что приводит к открытию золотника 9 и...

Номер патента: 1442127

Опубликовано: 07.12.1988

Авторы: Асс, Воронкин, Горобец, Зильберман, Мирза-Ахмедов, Циринский

МПК: A01F 15/00

Метки: кип, прессования, хлопка, цилиндрических

...элеватора, а боковые стенки 9 приемного бункера 1 снабжены откидными бортамн 10 с подпружиненными шарнирами, в зоне загрузки хлопчатника на прессовальной камере 3 установлено устройство 11 для подачи обвязочного материала, выполненное в виде бесконечного цепного транспортера, имеющего гнезда для кассет с обмоточным материалом, установленных с заданным шагом. Управление установкой осуществляется с единого пульта 12 управления, установленного на раме 2 в зоне технологических переходов.Установка работает следующим образом.Установка агрегатируется трактором, работает совместно с группой из 4 - б хлопкоуборочных машин и устанавливается на краю поля или разворотной полосе.Хлопкоуборочные машины выгружают хлопок из бункеров в приемный бункер 1...

Номер патента: 1434230

Опубликовано: 30.10.1988

Авторы: Воронкин, Исупов, Сеничев, Сеничева

МПК: F27D 11/00

Метки: вывода, герметизации, нагревателя

...ненадежна, так как теряется эластичность, способность сжиматься и растягиватьея вместе с выводом при изменении темпе" ратуры без нарушения целостности покрытия.Нанесение органосиликатного покрытия выполняется для обеспечения газо- плотности и злектроизоляции. Состав покрытия выбирается близким к составу оксидной пленки, образующейся на металле при его предварительном окислении, В данном способе повышение надежности работы узла уплотнения достигается изоляцией самого вывода нанесением электроизоляционного термостойкого покрытия.При этом оксидная пленка очень прочно сцепляется с тем металлом, который окисляется. Органосиликатное покрытие имеет те же окислы, что и оксидная пленка, поэтому сцепление между ними гораздо прочнее.Таким...

Номер патента: 1376252

Опубликовано: 23.02.1988

Авторы: Воронкин, Гагарин, Мурашко, Садченко

МПК: H04B 7/17

Метки: автокорреляционная, дискретной, информации, передачи, широкополосная

...(,) х с 1;ч соя(са,С+ у )(в зависимости от символа "0" или "1" передаваемой информации) и после фильтрации высокочастотных составляющих удвоенной несущей частоты на выходе Фильтра 7 нижних частот получают напряжения2,(С) =,г с 1 с 1 ч1либо2 (С) = - с 1 с 1 рч 1 изменяя знак которых в интервале на противоположный, с точностью до постоянного множителя 1/2 х ч получают каждый раз с 1, элемент ПСП, равныйс 11 с 11 - и с 11-кгде 1 с = 1, 2, 3 и.Этим ПСП модулируется сигнал фазового манипулятора 2,На приемной стороне ФИ ШШС пройдя преобразователь 11 частоты, одновременно поступает на входы первого 16 и второго 22 перемножителей и на вход10 . 15 20 25 30 35 40 45 55 многоотводной линии 12 задержки, с,выходов ш и 1 которой отрезки принимаемого...

Номер патента: 1370542

Опубликовано: 30.01.1988

Авторы: Воронкин, Иванов, Куриляк, Макаров

МПК: G01N 27/90

Метки: вихретоковый, накладной

...2 и возбуждающую 3 катушки, расположенные на ферритовом сердечнике 1. Рабочая часть 4 сердечника 1 выля и его конструктивных особенностях однозначно связаны с электрофизическими характеристиками контролируемого иэделия 5. Выполнение рабочей части 4 ферритового сердечника 1 в виде усеченного конуса с указанным соотношением размеров обеспечивает независимость величины вносимого напряжения от угла отклонения преобразователя от его нормального положения в диапазоне углов 0 - 30 ( =О90 , что позволяет производить измерения на криволинейных поверхностях как с положительной, так и с отрицательной кривизной беэ использования дополнительных приспособлений, не усложняя конструкции преобразователя. Преобразователь допускается перемещать по...

Номер патента: 1363521

Опубликовано: 30.12.1987

Авторы: Воронкин, Гагарин, Мурашко, Садченко

МПК: H04L 27/22

Метки: приема, псевдослучайных«, сигналов, фазоманипулированных

...на второй вход сумматора 14 по модулю два и второйвход перемножителя 10, В результатеперемножения, поступающего с выходасмесителя 5 высокочастотного ФМ ШШСна новую СПСП, поступающую с блока 9,манипулирующий код СПСП выходноговысокочастотного ФМ ШШС перемножите"ля 10 преобразуется в одну из исходных ПСП составляющих данную СПСП.Принятая СПСП с выхода триггера Шмидта 7 и сформированная новая СПСПс выхода блока 9 сумматоров по модулю два подаются на сумматор 1.4 помодулю два, где посимвольно суммируются друг с другом по модулю два, врезультате чего на выходе сумматора 14 по модулю два формируется однаиз составляющих принимаемой СПСП ис.ходная простая ПСП, совпадающая по 25 кодовой комбинации и ее временнойзадержке с кодом...

Номер патента: 1078714

Опубликовано: 15.12.1987

Авторы: Аносов, Воронкин, Клименко, Скадин

МПК: B05B 7/20

Метки: детонационного, напыления, покрытий

...инициирования взрывов, сообщающиеся со стволом смеситель газов с клапанами и два порошковых дозатора с бункером и клапаном у каждого, блок управления,электрически связанный с источником высокотемпературного инициирования взрывов и клапанами доэаторов и смесителя, снабжена холодильной камерой, в которую помещен бункер одного порошкового дозатора, и элементом задержки времеви, введенным в электрическую цепь управления клапаном другого доэатора.5 10 15 20 25 30 35 40 Технико-зкономическая эффектив ность изобретения по сравнению с прототипом, являющимся базовым объектом,состоит, во-первых, в повышении коэффициента использования порошков напыляемых материалов, большее коли.чество частиц которых закрепляетсяна подложке, а не...

Номер патента: 1348376

Опубликовано: 30.10.1987

Авторы: Воронкин, Гутман, Дорохов, Полойко, Розенфельд, Соловьев, Тельнюк

МПК: C21D 1/74

Метки: атмосферой, контролируемой, эксплуатации, электропечи

...что увеличивает надежность их работы и удлиняет срок служ - 30бы нагревателей.Способ осуществляется следующимобразом (на примере цементации),Процесс обработки деталей провоодят в шахтной печи при 920-930 С вдве стадии, На первой стадии в печиподдерживают максимально возможныйуглеродный (С) потенциал (1,1 - 1,37),а на второй стадии - потенциал дозаданного в изделии (0,87), Цемента Оцию проводят в атмосфере эндогаза сдобавками метана, Контроль углеродного потенциала осуществляют методомфольги через каждые 0,5 ч в двух точках рабочего пространства - околонагревательного элемента и около садки с изделиями,Показания углеродного потенциалав двух точках сравнивают между собойи при условии, что углеродный потенциал около нагревателя...

Номер патента: 1342716

Опубликовано: 07.10.1987

Авторы: Воронкин, Горбачев, Черняк

МПК: B25D 15/00

Метки: действия, ударного

...дополнительным фиксатором 10, размещенным на ударном узле 3 и попеременно с основным периодически фиксирующим ударный узел 3 относительно полого корпуса 1. Центробежные грузы 8 перемещаются по вращающимся направляющим 11, против которых расположен неподвижный диск 12 со спиральными направляющими 9 и концевыми выключателями 13. Обойма 6 имеет ныключатели 14, а на направляющих 11 размещены выключатели 15. формула изобретения35 40 зацепления с нарезкой спиральных направляющих 9 зубья 7 центробежных грузов 8, Одновременно с концевым выключателем 13 отключается фиксатор50 1 О, связываюший уДарный узел 3 с полым корпусом 1, и включается фиксатор 5, фиксирующий ударный узел 3 относительно обоймы 6. Центробежные ВНИИ 1 И Заказ 4585/14 Тираж...

Номер патента: 1323596

Опубликовано: 15.07.1987

Авторы: Арендарчук, Воронкин, Дорохов, Журенков, Лашкул, Полякова, Соловьев, Щур

МПК: C21D 11/00, F27D 19/00

Метки: эксплуатации, электропечи

...корпус электропечи Измерение величины электрического тока вПроводнике, заземляющем корпус электропечи, с учетом того, что включить323596 2 15 2 О 25 30 35 40 50 в разрыв данного проводника какчелибо приборы категорически запрещено,можно произвести двумя способами, Согласно первому способу заземляющийпроводник пропускается через замкнутыймагнитопровод с намотанной на негообмоткой Заземляющий проводник вцанном случае служит первичной обмоткой и в зависимости от типа печи ифутеровки первичная обмотка из заземляющего проводника выполняется изодного или нескольких витков, Вторичная обмотка подсоединяется к показывающему прибору По второму способу, используя заземляющий проводник как шунт, измерительный прибор можне поцключить к двум...

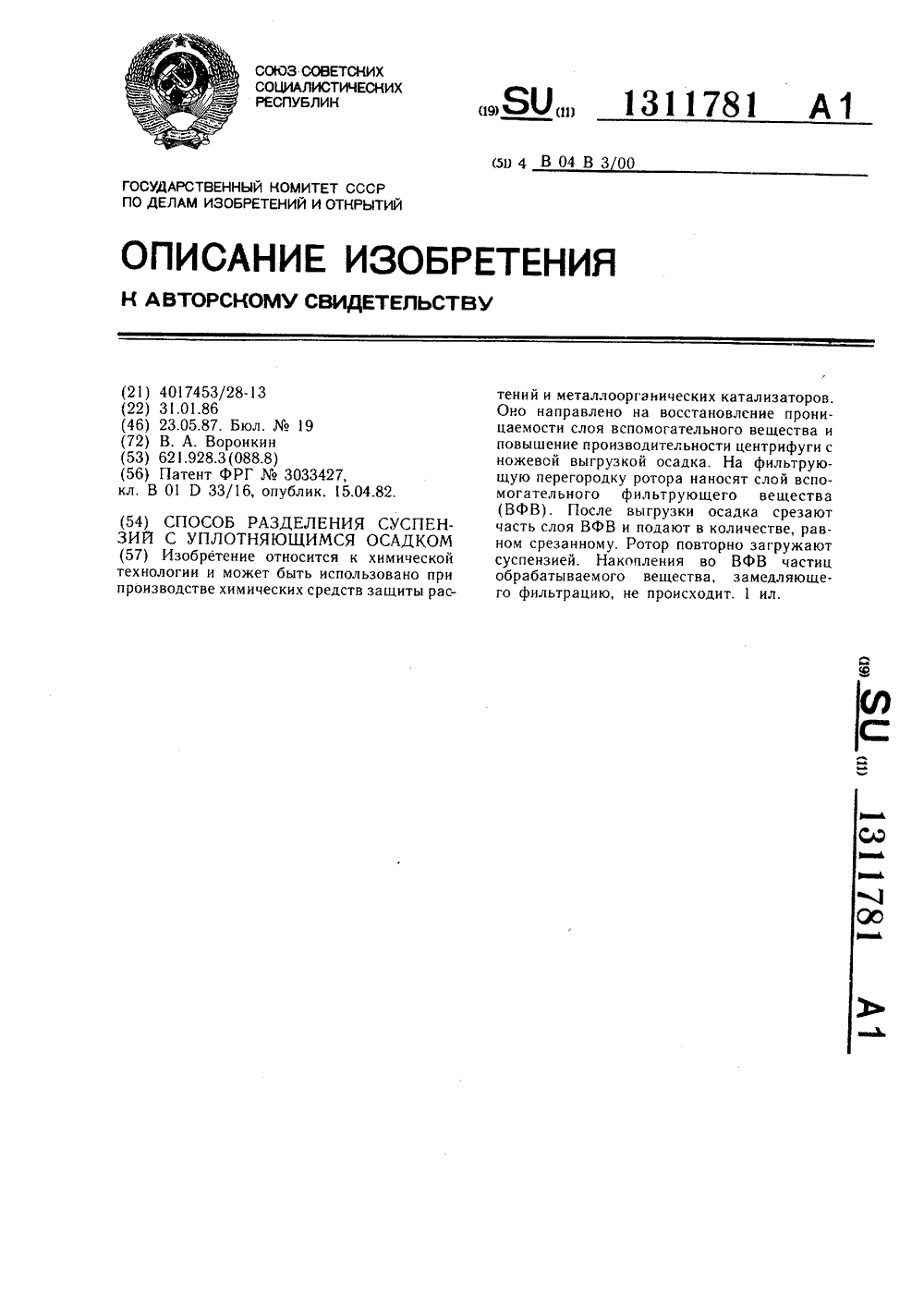

Номер патента: 1311781

Опубликовано: 23.05.1987

Автор: Воронкин

МПК: B04B 3/00

Метки: осадком, разделения, суспензий, уплотняющимся

...схема реализации предлагаемого способа.На внутренней поверхности перфорирован ного ротора 1 закреплена фильтрующая сетка 2, Подачу в ротор суспензии вспомогательного фильтрующего вещества и суспензии обрабатываемого продукта производят по трубе 3 загрузки, Выгрузку осадка из ротора производят путем среза осадка с помощью ножа 4 на рабочей скорости вращения ротора. Срезаемый осадок удаляется по наклонному лотку 5. Пример. При разделении суспензий феназона в начале работы центрифуги послеразгона ротора 1 по трубе загрузки 3 вротор подают суспензию вспомогательногофильтрующего вещества, например глинозема, в результате чего на фильтруюшейсетке 2 образуется его слой, С помощьюножа 4 слой вспомогательного фильтрующего вещества подрезают до...

Номер патента: 1306971

Опубликовано: 30.04.1987

Авторы: Воронкин, Дорохов, Полойко, Соловьев, Тельнюк

МПК: C21D 1/76

Метки: атмосферы, потенциала, углеродного

...потенциал, через коммутатор 3 на вход второго блока памяти 14. Затем блок 12 управления осуществляет вк .зчение подогревающего элемента 13 нагревающего чувствительный элемеНт датчика до температуры, превышающей температуру изделия на 5- 100 С, и одновременно переключаетокоммутатор 3 таким образом, что сигнал с датчика 1, соответствующий новому состоянию атмосферы около датчика, пройдя коммутатор 3, попадает в первое запоминающее устройство 4. С второго блока 14 памяти сигнал С(, поступает на входы первого и третье го блоков 5 и 8 сравнения, а с первого блока 4 - инверсно на вход первого блока 5 сравнения, где оба сигнала сравниваются и результирующий сигналС поступает на вход второго блока б сравнения, где он сравнивается с...

Номер патента: 1306970

Опубликовано: 30.04.1987

Авторы: Воронкин, Дорохов, Полойко, Соловьев, Тельнюк

МПК: C21D 1/76

Метки: атмосферы, потенциала, углеродного

...точках с различной температуройразличен. Чем вьппе разница в температурах, тем больше это различие. Приоразнице температур менее 5 чувствительность датчиков не позволяет надежно определять это различие, слеодовательно перепад в 5 выбран намикак нижний предел перепада темйераотур, Перепад выше 100 нецелесообраЗО зен, поскольку в этом случае датчикбудет разогрет до температур, когданадежность работы датчика начинаетснижаться. При высоких углеродныхпотенциалах (1,3 ЕС и выше) при температуре цементации нагреватели работают значительно меньше времени, чемпри низких, и чем выше потенциал, темменьше работает нагреватель. Поэтомудля повьппения ресурса работы нагревателей и других внутрипечных узловс повьппенной температурой необходимосоздать...

Номер патента: 1305549

Опубликовано: 23.04.1987

Авторы: Баранов, Воронкин

МПК: G01M 7/00

Метки: испытаний, ударных

...4, восстанавливая свои первоначальные формы, возвращают шар 2 влево сохраняя его повернутое положение,Использование в опоре шара-формирователя ударного импульса упругой выпуклой пластины переменной толщины позволяет повысить стабильность поворота шара и надежность отвода пластического отпечатка шара из следующего удара, что обеспечивает понышение точности формирования ударных импульсов. формула изобретения Устройство для ударных испытаний изделий, содержащее приспособление дпя крепления испытуемого изделия, корпус с установленным в нем с возможностью поворота формирователем ударного импульса в виде шара из пластичного материала, центрально соударяемый с шаром стержень, размещенную в корпусе опору шара, точка контакта которой с шаром...

Номер патента: 1288283

Опубликовано: 07.02.1987

Автор: Воронкин

МПК: E05B 67/24

Метки: варианты, висячий, его, замок

...2 (фиг. 13).В случае необходимости извлечения ключа из открытого замка цилиндровый механизм 5 поворачивают в исходное положение (фиг, 13 и 14).При таком повороте цилиндрового механизма 5 в исходное положение перемещается и поводок 6 со штифтом 11, при этомповодок бесконтактно располагается относительно запорной планки 8, а штифт 11упирается в ее поверхность.После извлечения ключа замок остаетсяв открытом положении, при котором короткий конец дужки выдвинут из корпуса 1, апланка 8 под действием пружин поджатасвоей перемычкой к наружной поверхностидужки,50При автоматическом запирании замка короткий конец дужки заводят в отверстие корпуса до совмещения паза 3 на ее подпружиненном конце с запорной планой 8. В момент их окончательного...

Номер патента: 1281857

Опубликовано: 07.01.1987

Авторы: Бурцев, Воронкин, Дорохов, Сеничев

МПК: F27D 1/02

Метки: футеровки, электропечи, элемент

...чем больше длина и ширина пластины, Объясняется это следующим образом. Предположим, что среднее расстояние между. двумя соседними атомами материала пластины с размерами ахЬхЬ равно ь и на долю люа Ь".ой из ш иш ( - = - = 1 ед.ш ш1длины) единиц длины и произвольном направлении приходится и атомов или на единицу длины имежатомных рас-, стояний, равных Л . Размеры пластины а и Ь, выраженные через указанные величины, соответственно равны шь(п) и ш Ь(и-.1). При увеличении темпераотуры на 1 С межатомное расстояние увеличивается на величину ос, Размеры пластины при этом увеличиваются и становятся равными ш, Ъ+Ы)(и) и ш (6+ы) (п), т.е. увеличиваются соответственно на величины шсс (и) и ш. Ы(п). При одностороннем нагреве пластины...

Номер патента: 1266881

Опубликовано: 30.10.1986

Авторы: Воронкин, Гутман, Дорохов, Розенфельд

МПК: C21D 1/74

Метки: атмосферой, контролируемой, печей, эксплуатации, электронагревателями

...30+2 В), т.е. переключение ступеней питающих печи трансформаторов не производилось. Номинальный ток в нагревателях в отсутствие сажистых выделений на них ) составлял 120 А,На первой печи прожиг осуществляли, полагаясь на опыт обслуживающего персонала, на второй необходимость проведения прожига определялипо предлагаемому способу, т.е. по величине токав цепи нагревателей.В таблице представлены результаты экспериментов. Прожиг проводили при возрастании величины 1,силы) электрического тока в цепи (величину тока измеряли в токоподводах) хотя бы одного нагревателя на 3;6, 10 и 127. При проведении прожига при возрастании тока на 37 долговечность нагревателей составила примерно 9,0 тыс,ч, на 67 - 8,0 тыс.ч, на 107 - 6,8 тыс.ч и на 127 -...

Номер патента: 1227360

Опубликовано: 30.04.1986

Автор: Воронкин

МПК: B23B 31/04

Метки: крепления, патрон, сверл

...полости 8 расположена цилиндрическая вставка 9, имеющая торцовую прорезь 10 для размещения поводка 11 хвостовика сверла 12.На наружной поверхности 13 вставки 9 (фиг. 4) выполнены три равномерно расположенные по окружности фиксирующие выемки 14, контактирующие с наклонными участками 4 кулачков 3,Профиль выемок 14 в поперечном сечении повторяет профиль обращенных к оси патрона поверхностей 15 наклонных участков кулачков (фиг. 2).Фиксирующие выемки 14 и наклонные участки 4 кулачков имеют одинаковый угол наклона а к оси патрона.Фиксирующие выемки 14 и соответствующие им торцовые прорези О могут быть выполнены на разных концах вставки 9 (фиг. 5) . Зажим сверла осуществляют следующим образом.Вначале кулачки 3 раздвигают в...

Номер патента: 1217699

Опубликовано: 15.03.1986

Авторы: Воронкин, Глущенко, Горобец, Мирза-Ахмедов, Сливинский

МПК: B60P 1/24, B60P 1/64

Метки: кузов, средства, съемный, транспортного

...8 пальцами 15. В кузов 9 хлопок-сырец выгружается из бункера 16 хлопкоуборочной машины 17.Транспортное средство со съемным кузовом работает следующим образом.В транспортном положении (фиг. 1) кузов 9 тракторного прицепа по высоте (Н) выполнен таким же, как и бункер 16 хлопкоуборочной машины 17 с максимально возможной высотой транспортного габарита 4,0 м и поэтому машина 17 выгрузить хлопок в кузов 9 не может. Для выгрузки хлопка из бункера 16, предварительно освободив пальцы 15, вручную переводят опорные устройства 12 из положения фиг. 1 в положение фиг. 3 по стрелкам Л, при этом опорные устройства 12 не касаются грунта в пределах 80 - 100 мм, после чего их снова фиксируют пальцами 15. Затем подают давление в корпус 7 гидроцилиндра и...

Номер патента: 1215189

Опубликовано: 28.02.1986

Авторы: Воронкин, Гагарин, Кирвас, Рыжков, Садченко

МПК: H04L 27/22

Метки: приема, псевдослучайных«, сигналов, фазоманипулированных

...ПСП), и подается навторой вход перемножителя 10, Врезультате перемножения поступающего с смесителя 5 высокочастотного сигнала и задержанной на цикл25189 2 5 10 15 2025 3035 40 45 5055 Следует отметить, что в общем случае максимальное число последовательных операций суммирования по модулю два, которое требуется для получения ПСП с любой задержкой относительно исходной ПСП, равно Й, Это число является наименьшим целым числом, равным или большим 1 чд и. ГСП, поступающей с блока 9, на выходе перемножителя 10 выделяется гар монический сигнал несущей частоты, манипулированный по фазе в соответствии с передаваемой информацией. Этот сигнал фильтруется от шумов полосовым фильтром 11 и поступает на входы третьего фазового детектора 13 и квадратора...

Номер патента: 1204717

Опубликовано: 15.01.1986

Авторы: Воронкин, Гладилкина, Муратов, Тупицина

МПК: E21C 25/60

Метки: воды, гидромонитору, подвода, самоходному

...поверхности ходовой части.12047 0 20 Составитель Н,ЯстребинскРедактор Т.Парфенова Техред М.Надь орректор А Обруч Заказ одписно комитета СССР открытий ушская наб,Патент , г,Ужгород, ул,Проектная Изобретение относится к горной промышленности и предназначенного для подвода напорной воды к самоходному гидромонитору.Целью изобретения является повышение надежности за счет уменьшения износа шланга.На фиг. 1 изображено устройство для подвода воды к самоходному гидромонитору в положении с раздвинутым рычагом; на фиг. 2 - то же, в положении со сложенным рычагом.Устройство для подвода воды к самоходному гидромонитору включает шланг 1, соединенный с одной стороны с поворотным коленом 2, установс ленным на подводящем трубопроводе 3, а с другой...

Номер патента: 1195465

Опубликовано: 30.11.1985

Авторы: Воронкин, Гагарин, Гордиенко, Мурашко, Садченко

МПК: H04L 7/02

Метки: поиска, псевдошумовых, сигналов

...схема предложенногоустройства поиска псевдошумовых сигналов.Устройство поиска псевдошумовыхсигналов содержит ограничитель 1,линию 2 задержки, первый перемножитель 3, сумматор 4, фильтр 5 нижних частот, второй перемножитель 6,первый ключ 7, регистр 8 сдвига,управляемый тактовый генератор 9, дешифратор 10, первый сумматор 11 помодулю два, счетчик 12, второйключ 13, инвертор 14, второй сумма,тор 15 по модулю два. Устройство поиска псевдошумовых сигналов работает следующим образом,В начальном положении первый ключ 7 устанавливается в положение, соответствующее вводу бинарных сигналов с выхода линии 2 задержки (время задержки равно 0,5 г ) в первый разряд регистра сдвига 8 местного генератора псевдослучайных последовательностей (ПСП)....

Номер патента: 1193484

Опубликовано: 23.11.1985

Авторы: Воронкин, Райский

МПК: G01M 7/00

Метки: испытаний, копер, ударных

...в стволе 2 элемент 4 транспортировки бойка 3, механизм (не показан ) фиксации элемента 4 транспортировки бойка 3 в исходном положении, установленное на осиствола 2 приспособление 5 для передачи нагрузки на испытуемое изделие 6,маховик 7, установленный соосно стволу 2 и расположенный между стволом 2и приспособлением 5 для передачинагрузки на испытуемое изделие 6,привод (не показанвращения маховика 7, центробежный накопительэнергии в виде грузов 8 и шарнирносоединенных с грузами 8 и элементом4 транспортировки бойка 3 стержней9. При этом в маховике 7 выполненырадиальные направляющие 1 О, в которых установлены грузы 8, и центральное отверстие 11 для пролета черезнего бойка 3, в грузах 8 выполненыпараллельно радиальным направляющим10 пазы 12,...

Номер патента: 1189854

Опубликовано: 07.11.1985

Авторы: Бурцев, Воронкин, Сеничев, Сеничева

МПК: C04B 41/00

Метки: алюмосиликатного, огнеупорного

...при 550-570 С в течение 1-5 ч.570 Водород Шамот ШПД 36 (Без заметного разрушения)570 ШБ 570 Более 36 Более 8 (Без разрушения) Диссоциированный ам 560 Мулит МАЛ,3 миак:75 об,7 Н, + + 25 об 7 М 2 Составитель Р.МальковаРедактор Н.Гунько Техред С,Мигунова Корректор И.Зрдейи Заказ 692/25 Тираж 604 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г, Ужгород, ул. 11 роектная, 4 Изобретение относится к металлургии, а именно к электропечам с углеродсодержащими контролируемыми атмосферами и к рудовосстановительным,например доменным печам,и касается огне упорных материалов, используемых дляфутеровки в таких печах.Цель изобретения - повышение срока службы в...

Номер патента: 1158600

Опубликовано: 30.05.1985

Авторы: Воронкин, Дорохов, Тельнюк

МПК: C21D 1/74

Метки: атмосферой, контролируемой, эксплуатации, электропечи

...Сажа вы" 00падает чаще всего там, где температура минимальна, т.е. у загрузочных и разгрузочных окон или в других местах усиленного теплоотвода (в местах прохода металлических честей через футеровку. При большой разнице в значениях углеродного потенциала ухудшается качество обрабатываемых деталей и резко снижается стойкость нагревателей из-за необходимости поддержания углеродного потенциала во всех точках рабочего пространства не ниже заданного. Поэтому, если в отдельных точках около мест выпадения сажи углеродный потенциал понижается ниже заданного, принимаются меры.по его повышению, что приводит к росту потенциала в других точках и создает неблагоприятные условия для работы нагревателей. Стойкость нагревателей тем ниже, чем выше...

Номер патента: 1154578

Опубликовано: 07.05.1985

Авторы: Воронкин, Прима, Чернявский

МПК: G01N 1/10

Метки: воды, отбора, придонного, проб, слоя

...что повышает представи+тельность пробы, отбираемой из изолирующей емкостиК низу крышки периферийно прикреплена эластичная диафрагма, позволяющая использовать ее как прокладку между крьппкой и верхней частью изолирующей емкости для создания герметйчного уплотнения, прекращая доступ окружающей воды в изолирующую емкость и повьппая тем самым представительность отбираемой пробы.Эластичная диафрагма образует с крышкой полость, а крышка снабжена соединительной трубкой с обратным клапаном для сообщения полости с водной средой, что позволяет выравнять давление внутри изолирующей емкости при отборе проб путем поступления в полость воды через соединительную трубку с обратным клапаном и создать цополнительное герметичное уплотнение между крышкой...

Номер патента: 1138715

Опубликовано: 07.02.1985

Авторы: Аксенов, Бергер, Воронкин, Тарасов, Фролов, Шадура

МПК: G01N 21/43

Метки: автоматический, внутреннего, отражения, полного, рефрактометр

...щель целесообразно применять возможно более узкой, так как возрастает крутизна характеристики у(1 ). Ограничением является уменьшение полезного сигнала, а также опасность получения не3 11387 управляемой следящей системы при компенсационной схеме измерения.На фиг. представлены графики относительного изменения светового потока у , ) и у ( ) соответственно для щелей длиной а и а, на фиг.2 - реверсивная характеристика управления; на фиг.З - схема компенсационного автоматического рефрактометра; на фиг.4 - расположе- О ние щелей анализатора относительно границы раздела светаи тени.Кривая для щели длиной а смег щена в светлую зону поля таким образом, чтобы кривые пересека лись на, к при одном значении(1 ), при котором щель размером а Цнаходится...

Номер патента: 1108201

Опубликовано: 15.08.1984

Авторы: Воронкин, Сазонов

МПК: E21C 25/60, E21C 45/00, E21D 9/10 ...

Метки: агрегат, гидромониторный

...устройства для разбивки негабаритов 4 и решетки 6 производится соответственно гидроцилиндрами 11 и 12, поворот в зависимости от формы заходки осуществляется гидроцилиндрами 13.Устройство для разбивки негабаритов приводится в движение с помощью встроенных в рукоять 3 высокомоментных гидродвигателей 14.Работает гидромониторный агрегат следующим образом.Уголь от массива отбивается высоко- напорной струей воды, истекающей из насадки гидромонитора 1, вымывается из заходки в выемочный штрек и по желобам транспортируется в пульпосборник, В от 10 15 20 25 30 35 40 битом угле значительный удельный вес составляют негабариты, препятствующие его вымыванию из-за забучивания гидромонитора. Для предотвращения забучивания и формирования...

Номер патента: 1105152

Опубликовано: 30.07.1984

Авторы: Асс, Воронкин, Малков, Рашидов, Спевакова, Шполянский

МПК: A01D 46/14

Метки: емкости, легковесного, сыпучего, транспортной, уплотнения

...на фиг. 11, на фиг. 4 - разрез Б-Б на фиг. 3, на фиг. 5 -152разрез В-В на фиг. 3, на фиг, 6 -разрез Г-Г на фиг, 2,Устройство состоит из направляющейрамки 1, представляющей собой прямоугольник, сваренный из стальных труб,внутри которой крепится уплотняющиймеханизм 2 на ползунах 3, перемещающийся вдопь направляющей рамки 1.Направляющая рамка 1 установлена втранспортную емкость 4 под необходимым углом к направлению поступающегоматериала. Посредством оси 5 икронштейна 6 направляющая рамказакреплена на стенке емкости 7, расположенной со стороны, противоположной направлению загрузки материала,Направляющая рамка 1 вместе с уплотняющим механизмом 2 может приниматьгоризонтальное положение пои выходеего из объема эластичного контейнера 8,...
