Вайнштейн

Номер патента: 1108088

Опубликовано: 15.08.1984

Авторы: Вайнштейн, Лапидус, Попова

МПК: C07C 51/12

Метки: кислоты, уксусной

...что соответствует 1596 г уксусной кислоты на 1 г металлического родия.П р и м е р 5, Процесс осуществляют аналогично примеру 1. 0,5 г полимерного катализатора, содержащего соединение родня (ВЛС 1 ) и по 3 лиэтиленоксид (мол, мас, 5000) в мол ярном отношении 1", 1, растворяют в смеси 7,9 г метанола и 7,7 ледяной уксусной кислоты в соотношении 50,5: 49,5 (вес,Ъ) и 5,1 г йодистого метила, что составляет 0,146 моль промотора на моль метанола. Время полу- периода превращения метанола в уксусную кислоту при 195 С 0,55 ч,Анализ показывает содержание в жидком отгоне 80,5 вес,Ъ уксусной кислоты, 18,5 вес.Ъ промотора - йодистого метила, 1 вес.Ъ примесей, конверсия метанола 100. Селективность образования уксусной кислоты 98,8, что соответствует...

Номер патента: 1107998

Опубликовано: 15.08.1984

Авторы: Вайнштейн, Гвадзабия, Елисеев, Елисеева, Жуков, Ольховик, Рязанцев, Самохвалов, Христоев, Якушкин

МПК: B23K 37/04

Метки: конструкций, сварных

...зоны пластических деформаций,Эксперименты по сварке образцови замеры остаточных деформацийпоказывают, что эффект снижения пластической деформации укорочения макси"мален при растяжении вдоль оси сварного шва и поперечном обжатии вплоскости, перпендикулярной стыку.С учетом основных положений механики твердого тела, точка приложенияусадочной силы в любом сварном швенаходится в центре тяжести сечениясварного соединения, поэтому всемероприятия, связанные с уменьшениемусадочной силы, необходимо связывать .с точкой ее приложения.Применение фиксации конца стыкав момент стабилизации его перемеще"ния обеспечиваеь растяжение вдольоси шва, а применение прижимных роликов, расположенных под строго заданным углом к плоскости...

Номер патента: 1106568

Опубликовано: 07.08.1984

Авторы: Батуркин, Вайнштейн, Каверин, Каржан

МПК: B21D 43/18

Метки: вакуумный, захватный, орган

...и смесительную камеру, соединенную с атмосферой через выхлопное отверстие, выполненное в корпусе, полую присоску, закрепленную на корпусе35 под вакуумной камерой и соединенную с ней, снабжен расположенной в корпусе между присоской и выхлопным отверстием с возможностью регулированного перемещения в осевом направлении втулкой, внут ренняя полость которой со стороны выхлопного отверстия и со стороны присоски выполнена в виде конусов, обращенных вершинами один к другому, а в корпусе со стороны присоски выполнен конический выступ, вакуумная камера образована внутренней 45 поверхностью конусной части втулки и наружной поверхностью конического выступа корпуса.На чертеже изображен вакуумный захватный орган, разрез.Вакуумный захватный орган...

Номер патента: 1105728

Опубликовано: 30.07.1984

Авторы: Вайнштейн, Гут, Дорош, Потапов, Синякевич

МПК: F23C 9/00, F23D 17/00

Метки: горелочное, топки

...предлагаемому являетсягорелочное устройство топки, содержащее воздушную трубу с завихрителем,по оси которой установлена труба 15для подачи дымовых газов, а такжетопливоподающий узел 1 2Недостатком известных устройствявляется низкая экономичность,Цель изобретения - повьппение экономичности.Указанная цель достигается тем,что горелочное устройство топки,содержащее воздушную трубу с завихрителем, по оси которой установлена 25труба для подачи дымовых газов,а также топливоподающий узел, дополнительно содержит эжектор, активноесопло которого подключено к топке,пассивное - к воздушной трубе, 30а камера смешения - к трубе дляподачи дымовых газов.Кроме того, в устройстве передпассивным соплом эжектора дополнительно может быть установлен регуля-...

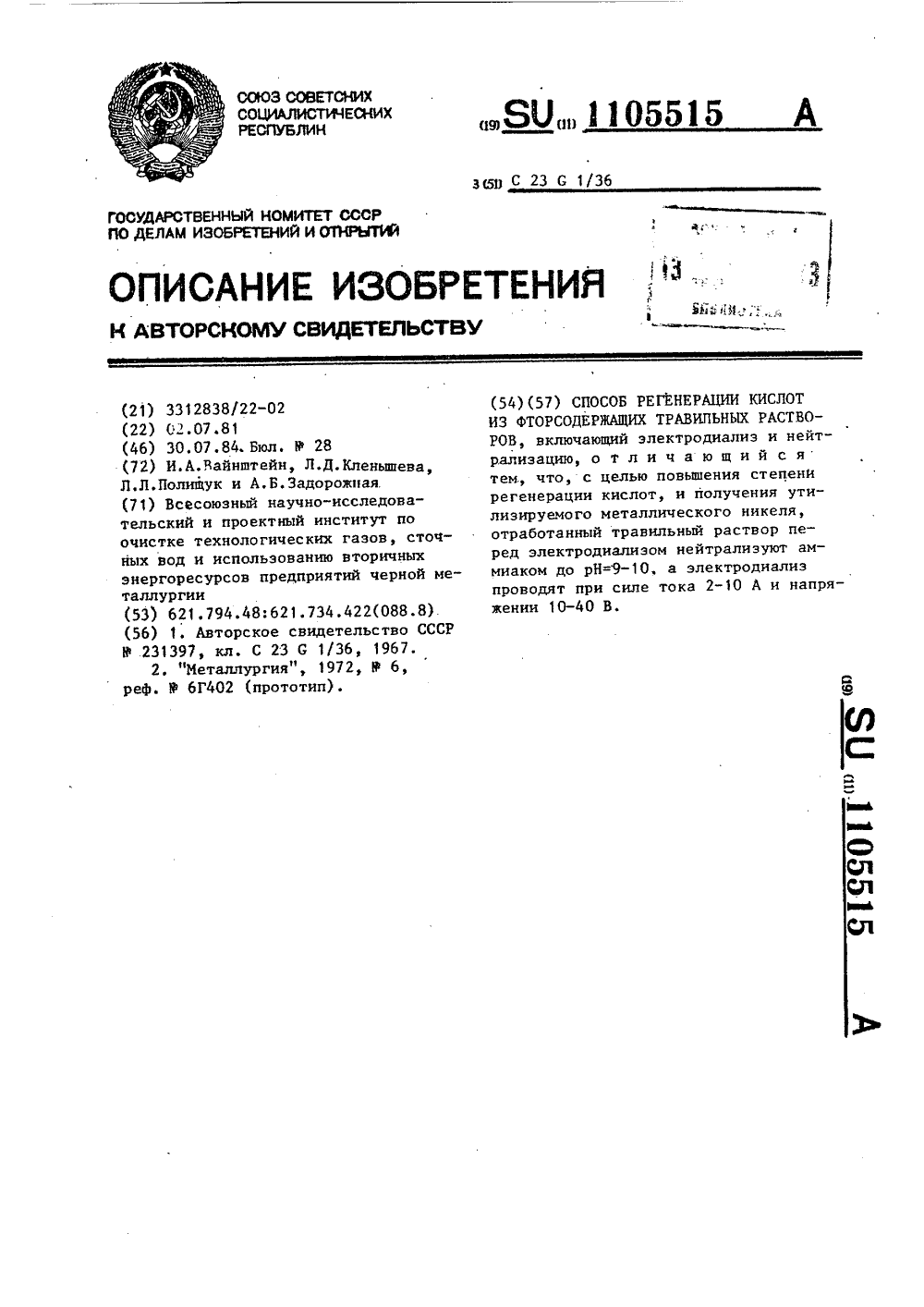

Номер патента: 1105515

Опубликовано: 30.07.1984

Авторы: Вайнштейн, Задорожная, Кленышева, Полищук

МПК: C23G 1/36

Метки: кислот, растворов, регенерации, травильных, фторсодержащих

...катодную камеру электродиализатора и проводят электродиализ при силе тока 2-10 А и напряжении 10-40 В. Электродиализатор представляет собой трехкамерный аппарат с анионитовой и катионитовой мембранами. В процессе электродиализа в катодной камере разрушаются аммиачные комплексы никеля, и последний осаждается на катоде в виде металла. Выделяющийся при этом аммиак улавливают и используют повторно. Под действием электрического тока фториднитрат-ионы переходят через анионитовую мембрану из катодной камеры в среднюю, а гидроксониевые ионы - через катионитовую мембрану из анодной камеры в среднюю. В результате в средней камере электродиализатора концентрируются плавиковая и азотная кислоты.Указанные количественные характеристики процесса...

Номер патента: 1101577

Опубликовано: 07.07.1984

Авторы: Вайнштейн, Лазарев, Лысенко, Старобинский, Фесина

МПК: F02M 35/14

Метки: внутреннего, воздухоочиститель, двигателя, сгорания

...связанная с большими напряжениями, возникающими в месте крепления патрубка с корпусом, вследствие того, что патрубок выполнен прямым,а для эффективного снижения шума он обладает значительной длиной.Целью изобретения является повышениенадежности воздухоочистителя,Поставленная цель достигается тем, чтов воздухоочистителе для двигателя внутреннего сгорания, содержащем цилиндрический корпус и шумопоглощающий заборныйпатрубок, расположенный консольно относительно цилиндрической поверхностикорпуса, патрубок выполнен изогнутым вплоскости, перпендикулярной оси корпуса,и состоит из заходной части, геометрическаяось которой выполнена по окружности с радиусом К =(1,2 - 2,5) К, где Ки, - радиус цилиндра, и присоединительной части, связанной...

Номер патента: 1099110

Опубликовано: 23.06.1984

Авторы: Вайнштейн, Воронцов, Канев

МПК: G01J 1/34

Метки: двухлучевой, дифференциальный, фотометр, хроматографии

...лучей г,2 3,Недостатком известного устройства4 Оявляется низкая чувствительность,обусловленная высоким уровнем шумовот вращающегося интерференционногоФильтра.Цель изобретения - повышение чувствительности.45Указанная цель достигается тем,что в дифференциальный двухлучевойФотометр для хроматографии, содержащий лампу тлеющего разряда, измерительную исравнительную пооточныекюветы, Фотоприемник, устройствосравнения интенсивности световых потоков и блок управления тлеющим разряцом, дополнительно введен синхроСнизатор, в блок управления тлеющимразрядом введено электронное устройство управления положением столбатлеющего разряда, синхронизирующий 110 2вход которого соединен через синхронизатор с синхрониэирующим входомустройства сравнения...

Номер патента: 1096689

Опубликовано: 07.06.1984

Авторы: Бураков, Вайнштейн, Дубинина, Романов

МПК: G09G 3/285

Метки: информации, отображения

...коммутатора, а выход - с вторым входом третьего счетчика и третьим входом преобразователя код - частота, выход второго элемента ИЛИ соединен с первым .15входом четвертого счетчика, второйвход которого соединен с выходом первого счетчика, выход четвертого счетчика соединен с входом второго дешифратора, выходы которого, кроме пер Ового, соединены с входами второйгруппы блока элементов И, выход которого соединен с входом второго элемента ИЛИ.На чертеже представлена структурная схема устройства для отображенияинформации.Устройство для отображения информации содержит генератор 1 импульсов,преобразователь 2 код - частота, пер-ЗОвый элемент ИЛИ 3, регистр 4, первыйсчетчик 5, второй счетчик 6, первыйдешифратор 7, коммутатор 8, первыйключ 9,...

Номер патента: 1095037

Опубликовано: 30.05.1984

Авторы: Авдеев, Берлин, Вайнштейн, Зельцер, Калинов, Сульман, Шафир

МПК: G01D 9/32

Метки: значений, контролируемых, параметров, регистрации

...измерительной схемы двигатель 6 перемещает реохорд повторителя 10 сигналов и, следовательно, каждому значению регистрируемого сигнала соответствует равнозначное положение движков реохордов измерительной схемы 4 и устройства 10 дистанционной передачи показаний.В момент наступления равновесия сигнала на входе усилителя становится равным нулю, двигатель 6 останавливается, двигатель 9 через механизм 25 привода воздействует на печатающий механизм 7, который отпечатывает на равномерно движущейся диаграммной ленте 8 точку и цифру, соответствующую номеру датчика, подключенного к ЗО входу измерительной схемы 4; положение точки по ширине пропорционально величине сигнала, поступающего с датчика. В этот же момент кулачок 11, закрепленный на валу...

Номер патента: 477658

Опубликовано: 23.05.1984

Авторы: Безнос, Вайнштейн, Зекцер, Иванов, Кулаковский, Мамин, Пидгайный, Скворцов, Фликоп, Харитонов, Щалевич

МПК: G01N 3/12

Метки: гидравлическим, давлением, испытания

...гидроцилиндром 3 и фиксируемой гидрофиксатором 4, мультипликатора 5, трубопровода б от мультипликатора, насосов7-10 трубопровода 1 от насосов, манометров 12, 13 с электрическими датчи ками., водяного бака 14 со всасывающейтрубой 15, обратных клапанов 16,клапана 17 с электромоторным приводом,переливной трубы 18, масляного бака19, масляного насоса 20, нагнетательного трубопровода. 21, электроуправляемого золотника 22, труб 23,24,водяноготрубопровода 25, переливных клапанов26,27, клапана 28, золотников 29,30 и масляных трубопроводов 31-34.Устройство работает следующим образом. Изделие помещают .в бронекамеру1, которую на время испытаний закрывают крышкой 2 с помощью гидроцилиндра3. Крышка блокируется гидроцилиндромфиксатором 4. По трубам...

Номер патента: 1093304

Опубликовано: 23.05.1984

Авторы: Вайнштейн, Добромыслов

МПК: A01K 1/00

Метки: животных, содержания

...которого обра 35 щена в сторону, противоположную направлению движения длинномерного элемента при фиксации животных.Кроме того, на направляющих выполнены углубления для фиксации роликов в верхнем положении длинномерного элемента.На фиг.1 изображено устройство для содержания животных, вид сзади;на фиг.2 - вид А на фиг.1; на фиг.З сечение Б-Б на фиг.1; на фиг.4- вид В фиг.3; на фиг.5 - сечение Г-Г фиг.1; на фиг.б - сечение Д-Д фиг.1; на фиг,7 - вид Е фиг.1.Устройство для содержания животных содержит стойла 1 с навозосборным каналом 2, боковые ограждения 3. На длинномерном элементе 4 укреплены на осях 5 ролики 6, которые находятся в контакте с направляющими 7, На" правляющие 7 прикреплены к основанию стойла наклонно под углом, вершина...

Номер патента: 277245

Опубликовано: 23.05.1984

Авторы: Алакина, Вайнштейн, Волович, Жеребчевский, Кулаковский, Олейникова, Пипикова, Смолкин, Фридман, Цион, Шапиро, Шулов

МПК: B29G 5/00

Метки: рулонных

...другой, внешней ленты, натянутой наотдельный натяжной барабан. В такомустройстве целесообразно внешнююленту выполнять иэ расположенныхвплотную друг к другу витков троса.На фиг.1 изображено предлагаемоеустройство, общий вид, на Фиг.2сечение А-А фиг,1; на фиг.3 - сечение Б-Б Фиг,1; на фиг,4 - вид пострелке В на фиг.2.Устройство состоит из рамы 1, накоторой смонтированы приводной 2 и натяжные барабаны 3 и 4, транспортерная лента 5 и внешняя лента б, выполненная из виткон троса, узел .7выдачи готовой продукции, узел 8подачи исходного сырья, натяжной механизм 9 (например, гидросистема),привод 10 и нагреватели 11,Обогреваемый барабан 2 приводитсяво вращение приводом 10. Барабан 3также обогревается и с помощью натяжного механизма...

Номер патента: 1087413

Опубликовано: 23.04.1984

Автор: Вайнштейн

МПК: B63B 21/66

Метки: буксировки, объекта, подводного

...ИЗОБРЕТЕН н детельство СССР1,66, 1980 (прототип ОЛ- и ка- торо вод. )но о ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54) (5) СПОСОБ БУКСИРОВКИ ВО,:(11 ОГО ОБЪЕКТА, закрепленного и бель-тросе судна-буксировцика, по ко му регулируют глубину погружения по ного объекта изменением длины букси кабеь-троса, от,ачаюииигя тем. нто. с ильк повышения долговенности буксирного кабель-троса, длин б ксирного каб.,и-гроса изменякгг при помопи рсоло;+,е:н; о за судно-бксировшиком, дополнительного бу ксировшика, перез с сонорноестройство которого предварительно пропускают б ксирный кабель-трос, а затем перс мепают дополнительный О к ипсвшик стно ительно смдна-бксиро.пьа го выхОда подводио обьекта на з :нн ю ггубину, при зч...

Номер патента: 1086190

Опубликовано: 15.04.1984

Авторы: Бакурадзе, Вайнштейн, Кантемир, Нишневич

МПК: F01D 1/04

Метки: аппарат, направляющий, паровой, турбины

...паровой турбины, продольный разрез; на фиг. 2 - сечение А-А на фиг. 1; 55 на фиг, 3 - сечение Б-Б йа фиг. 1; на фиг, 4 - сечение В-В на фиг. 1; на фиг. 5 - сечение Г-Г на фиг, 3. Направляющий аппарат паровой турбины содержит основные полые лопатки 1 с отверстиями 2 на входных кромках. Основные полые лопатки 1 имеют внутренние полости 3, переходящие в поворотные каналы 4 с поворотными элементами 5, Каналы 6 между основными полыми лопатками 1 ограничены сверху меридиональными перегородками , установленными с зазором 8 относительно одной из стенок дополнительных полых лопаток 10,. находящихся на периферии направляющего аппарата паровой турбины. Внутренние полости 3через поворотные каналы 4 соединены с межлапаточными каналами 11...

Номер патента: 1085923

Опубликовано: 15.04.1984

Авторы: Вайнштейн, Шурубов, Эльяш

МПК: B66C 1/12

Метки: аппаратов, грузозахватное, грузоподъемных, колонного, монтажа, помощью, средств, типа

...содержитузел подвески, состоящий из двух консольных балок 1, закрепленных к аппарату 2 в одной вертикальной плоскости, проходящей через вертикальнуюось оборудования. Одни концы балок1 шарнирно закреплены на осях 3,проходящих через симметрично приваренные с обеих сторон аппарата 2 парыщек 4, а другие концы снабжены двумяосями 5, проходящими через отверстия,выполненные в балках и имеющими насвоих выступающих концах фланцы б.К средним частям осей 5 закрепленыканаты 7, навешиваемые к кромкам мостовых кранов 8, а к выступающим частягл осей 5 с обеих сторон закрепленыгибкие тяги 9, соединяющие балкиснюкней частью аппарата 2, для чего книжней части аппарата приварены, на "пример, две пары щек 1 О с осями 11аналогично тем, которые...

Номер патента: 1085642

Опубликовано: 15.04.1984

Авторы: Вайнштейн, Есипов, Лившиц

МПК: B05C 1/08

Метки: вязких, нанесения, составов, станок

...в корпусе, причем гайка винтовой пары установлена в зацеплении с реечной шестерней посредством кольцевой реечной нарезки, выполненной на наружной поверхности гайки, и с шестерней червячной передачи посредством продольной нарезки, выполненной также на наружной поверхности гайки.На фиг, 1 схематично изображен предлагаемый станок, вид сверху; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2; на фиг. 4 - разрез В - В на фиг, 2. Станок включает дозирующий 1 и наносящий 2 вальцы, механизм тонкой настройки дозирующего вальца 1 с червячной передачей и винтовой парой, корпус 3 и раму 4 с направляющими.Дозирующий валец 1 смонтирован на двух ползунах 5 для перемещения в направляющих рамы 4, Червячная передача вклю 10 15 20 25...

Номер патента: 1084307

Опубликовано: 07.04.1984

Авторы: Беляков, Бреус, Вайнштейн, Дедюкин, Захаров, Каблуковский, Лоханкина, Любимов, Сенюшкин, Степанов, Тулин, Чернышов, Шалимов, Шувалов

МПК: C21C 5/52

Метки: восстановительного, периода, проведения, электропечи

...количества алюминиевого порошка более, чемв 1,2 раза по отношению к введенному25 титану, приводи". к формированиюхрупких при прокатке включений,увеличивающих количество дефектовпроката, и снижающих выход годного.Присадкой последней порции алюмиЗО ниевого порошка и последующей выдержкой в течение 5-10 мин восста-,новительный период плавки заканчивается, и металл выпускают из печи,П р и м е р ы 1-4, В 40-тоннойдуговой электропечи выплавляютинварный сплав для трубопроводовкриогенной техники.ПосЛе проведения окислительногопериода окачивают окисленный шлаки на оголенную поверхность металлавводят смесь кусковых раскислителей - ферросилиция, марганца, алюминия с плавиковым шпатом, взятых45 в соотношениях: 1;(1,7-5):(3,3-10)::(5,8-17,5) в...

Номер патента: 1083210

Опубликовано: 30.03.1984

Авторы: Абрамович, Вайнштейн, Кальмансон, Подаревский, Поляков, Робас, Сидорин, Трайнин, Эпштейн

МПК: G06K 15/12

Метки: вывода, информации, микрофиши

...память 22, второйгенератор 23 тактовых импульсов ирегистр 24 сдвига.Первый выход триггера 11, входы схем 16 и 18 сравнения и регистра 24 являются, соответственно первым, вторым, третьим и четвертым выходами блока 4. Выходы счетчиков 2 Д и 21 являются соответственно выходами первой и второй групп блока 4, входы первых групп схем 16 и 18 сравнения являются входами первой и второй групп блока 4 соответственно. 1 О Первые входы триггера 11, памяти 12,. мультиплексора 14 и счетчика 15 являются соответственно первым, вторым, третьим и четвертым входами блока 4Устройство работает следующим об разом.Выходные данные ЭВМ накапливают в блоке 5, В момент пуска устройства триггер 11 находится в состоя-нии, вызывающем считывание первой 20 зоны...

Номер патента: 1083135

Опубликовано: 30.03.1984

Авторы: Вайнштейн, Мохов

МПК: G01R 31/08

Метки: замыкании, землю, линии, однофазном, поврежденной

...передачи информации, один из выходов которого через второй блок запуска соединен с управляющим входом первого блока запуска, введены третий блок запуска, блок совпадения и источник регулируемого сигнала, причем вход третьего блока запуска соединен с выводом, предназначенным для подключения датчика дугогасящей катушки, а выход соединен с одним из входов блока совпа" дения, выход которого соединен с одним из входов блока коммутации и кодирования, а один из входов с выходом первого блока запуска и с входом источника регулируемого сигнала, выход которого соединен с одним из входов блока коммутации и кодирования.На чертеже представлена структурная схема устройства.Устройство содержит первый блок 1 запуска, группа входов которого...

Номер патента: 1082549

Опубликовано: 30.03.1984

Авторы: Афанасьев, Борисова, Браславская, Вайнштейн, Гниненко, Мокров, Охримович, Пегов, Тищенко

МПК: B22D 7/06

Метки: слиток

...так как обеспечивается высокойнаправленностью кристаллизации, протекающей в условиях повышенного теплоотвода и большой линейной конусности в начальный период затвердеванияслитка. Поэтому конусность К 2 выполняется минимально допустимой длясвободного извлечения.Уменьшение конусности меньше 1,б%нецелесообразно, так как ухудшаетстрипперование слитков, особенномалого развеса, а увеличение ее более3,0 не оказывает существенного влияния на кристаллизацию и на качествометалла донной части слитка, если еепротяженность не превышает 30 высоты. Увеличение высоты (Ь 2) донной час. ти слитка с малой конусностью на величину более 30% от низа слитка недопустимо, так как может привести к образованию вторичной усадочной ра-. ковины. Уменьшение ниже 10 ....

Номер патента: 678899

Опубликовано: 23.03.1984

Авторы: Вайнштейн, Гайстер, Докучаев, Иванов, Иосилевич, Лобзин, Шарапов

МПК: C23F 13/00

Метки: водой, емкостей, защиты, катодной, коррозии

...полого цилиндра была обращена к защищаемой поверхности металлического. бака 1. В частном случае стержни 2 могут быть изготовлены продольным разрезом трубы, например, пополам,Стержни прикреплены к крышке 4 металлического бака 1, От катоднойстанции 5 через коммутационные провода б и 7 положительное напряжение подается к анодам 3, изготовленным иэмалорастворимых материалов, например, из железокремнистого сплава, а отрицательное напряжение подается на защищаемые стенки металлического бака1. Для крепления анодов 3 к стержням2 в теле стержня 2 в местах примыкания верхнего и нижнего конца каждогоанода выполнены замкнутые прорези 8, по две у каждого конца анода, параллельно его оси высот 0,05-0,15 высоты анода, в которые вставлены концы...

Номер патента: 1079292

Опубликовано: 15.03.1984

Авторы: Вайнштейн, Иванкин, Иванов, Любченко

МПК: B02C 25/00

Метки: дробилки, загрузки, конусной

...на переработку,Как правило, на обогатительныхфабриках с открытым циклом дробления перед конусными дробилками стоятгрохота, производительность и эффективность грохочения которых во многом зависят от крупности и влажности исходной руды. Это основные параметры грохотимого материала, которыеопределяют соотношение разделенныхгрохотом потоков руды: закрупненного - в дробление, мелочи - в подрешетный продукт 1,готовое 1. В случае подачи влажной руды производительность грохота возрастает, а количество подрешетной просыпи ,уменьшается за счет резкого снижения коэффициента трения куска о кусок, а также куска о поверхность грохота.Именно териала с ческими с этому для дробимого мазличными физико-механи йствами с целью получеших технологических...

Номер патента: 1076294

Опубликовано: 28.02.1984

Авторы: Баркане, Брант, Вайнштейн, Виксне, Гудриниеце, Метра, Уланде

МПК: B29C 17/10

Метки: дренажных

...иститут н Всесоюзное научно-проиводственное объединение по примнию полимерных материалов в мелрации и водном хозяйстве "Союзар 11678.029.6:669(088.8)1. Благннк Р.и др. Микробиая коррозия", М., "Химия",0 3(59 В 29 С 17/10; С 087/14; С 08 1. 23/06 // Е 03 В 3/40(54)(57) СПОСОБ ИЗГОТОВЛЕНИЯ ДРЕНАЖНЫХ ИЗДЕЛИЙ иэ полиэтилена, включающий формование и перфорацию, о т -л и ч а ю щ и й с я тем, что, сцелью увеличения пропускной способности воды эа счет более эффективно-.го ингибирования раэвития желеэобактерий ионами меди, изделия формуютиэ полиэтилена, модифицированного0,5-5 мас,Х 2,21-ди-димедонилдисульфида с последующей обработкой их в0,1-3,0 Н, водном растворе меди..0 70 60 0,5 ПНП 91 70 90 ПНП 68 93 80 87 94 56 65 ПВП Таблица 2...

Номер патента: 1076042

Опубликовано: 28.02.1984

Авторы: Вайнштейн, Добромыслов

МПК: A01K 1/02

Метки: животных, содержания

...относится к сельскому хозяйству, в частностй к устройствам для фиксации животных при беспривязйом комбибоксовом содержании.Известно устройство для фиксации животных, содержащее стойло а боковыми ограждениями,в задней части которого перед навозосборным каналом установлен подвижный барьер, выполненный иэ гибкого элемента, фиксируемого с помощью защелок, связанных с приводом управления 11.Известно также устройство для содержания животных, содержащее стойло, боковые ограждения, подвижный барьер с фиксатором, снабженный рукояткой, расположенный перед навозосборным каналом 2 .Недостатком этих устройств является индивидуальная фиксация каждого животного, производимая вручную, что связано с большими затратами времени и труда.Цель изобретения -...

Номер патента: 1071413

Опубликовано: 07.02.1984

Авторы: Вайнштейн, Добрушкин, Куперман

МПК: B24B 49/00

Метки: активного, прибора, приводом, размеров

...станка и передающий движение шлифовальной бабке 23. Сумматор 17 связан своими входами с выходами датчиков 6 и 7, а выходомсо входом усилителя 18, выход которого подключен к одному из входов блока 19 сравнения. Ко второму входу блока 19 подключен выход блока 21 согласования, на вход которого подается сигнал системы программного управления станка. Выход блока 19 связан с входом широтно-импульсного преобразователя 20, выход которого связан с электродвигателем 12 привода прибора, Блок 21 согласования состоит из усилителя 24 постоянного тока, вход которого является входом блока 21, и электронного ключа 25, один из входов которого связан с выходом усилителя 24, второй вход - с датчиком касания инструмента и детали (на чертеже не показан),...

Номер патента: 1069909

Опубликовано: 30.01.1984

Авторы: Анисимов, Батуркин, Вайнштейн, Зайцев, Каржан

МПК: B21D 43/00

Метки: заготовок, зону, листовых, отделения, подачи, стопы

...дополнительнымироликами 16. На роликах 16 установлена кассета 17 с заготовками 18,перемещаемыми в положение 19 механизмом перемещения, состоящим иэпоперечины 20 с упорами 21,имеющими воэможность перемещенияпо цилиндрическим направляющим 22посредством пневмоцилиндра 23,На внутренних сторонах станины,в верхней ее части, во втулках 24с возможностью врещения и горизонтального перемещения установленыоси 25. Оси 25 на одних концахимеют магнитные ролики 26, а надругих концах шлицы 27, на которыхустановлены звездочки 28. В среднейчасти осей 25 в проточках 29 установлены вилки 30, прикрепленныеверхней частью к планкам 31, которые,в свою очередь, прикреплены к штокам 32 дополнительных силовыхцилиндров 33, Оба рольганга с возможностью синхронного...

Номер патента: 1068664

Опубликовано: 23.01.1984

Авторы: Белоцерковский, Вайнштейн, Голышев, Синякевич

МПК: F23K 1/00

Метки: подготовки, сжиганию, твердого, топлива

...например, .в схему регенерации турбины при использовании в качестве сушильного агента пара, или в газоход уходящих га.зов котельного агрегата при использовании в качестве сушильного агента продуктов сгорания. Таким образом, при работе системы пылеприготовления по данному способу возврат недомола используется в качестве промежуточного теплоносителя для подсушки сырого топлива перед подачей его в мельницу. 3. При этом расход потока сушильного агента через мельицу;оддерживается постоянным и близким к оптимальному по условиям вентиляции, что уменьшает вынос крупных частиц и аэродинамичское сопротивление пылесистемы, повышая тем самым экономичность. 1068Изобретение относится к сжиганию топлива и может быть использовано на тепловых...

Номер патента: 1068292

Опубликовано: 23.01.1984

Авторы: Вайнштейн, Виноградова, Занин, Ромыгайло

МПК: B29C 5/00

Метки: литьевая, полимерных, форма

...СССРМ 952631, кл. В 29 С 5/00, 1981.2. Авторское свидетельсТво СССРпо заявке В 3350606,кл. В 29 С 5/00, 1981 (прототип).(54)(57) ЛИТЬЕВАЯ ФОРМА ДЛЯ ИЗГОТОВ ЛЕНИЯ ПОЛИМЕРНЫХ ИЗДЕЛИЙ, содержащая неподвижную полуформу подвижную полуформу, включающую плиты матриц и выталкивающей системы, опорную плиту, выполненную иэ закаленной пружинной стали, пластину, размещенную между плитой матриц и опорной плитой и компенсирующее средств, включающее нажимные винты, о т л и ч а ю - щ а я с я тем, что, с целью упрощения эксплуатации формы и увеличения долговечности ее работы, компенсирующее средство выполнено в виде полости в опорной плите, заполненной металлическими шарикаья, и размещенных в полости плунжеров, при этом нажимные винты установлены в...

Номер патента: 1061048

Опубликовано: 15.12.1983

Авторы: Бандурина, Вайнштейн, Донцов, Пешехонова, Соколовский, Ухова

МПК: G01N 33/44

Метки: анализа, резины, термомеханического

...коэффициентов линейного расширения резин и их температуры стеклованияП р и м е р . 2, В установку помещают. образец 4 опытной резины на основе каучука СКЭПТ в виде полоскиразмером 1 х 1 х 50 мм. Предварительнок образцу подвешивают груз., которыйпосле выдержки образца при нормальной температуре в течение 1 сут приводит к его растяжению на 20. Затемтакже как в примере 1 проводят охлаждение образца резины до 123 К(-150 С) и нагрев его до 480 Х(+203 с) с одновременным контролем,температурной зависимости длины образца. Эти операции проводят в вакууме для исключения термоокислительной деструкции резины, Результаты 15расчетов сравнительны с результатами,полученными при изучении структурныхпроцессов в этой же резине методомрелаксационной...

Номер патента: 1058546

Опубликовано: 07.12.1983

Авторы: Вайнштейн, Добромыслов, Липатов

МПК: A01K 15/04

Метки: боксе, животных, фиксации

...этом гибкие элементы выполнены из жестких звеньев, шарнирносоединенных между собой,Передняя часть собачки снабженаупором, взаимодействующим с фиксирующим кулачком, 65 Кроме того, устройство снабжено гибкой связью, установленной между задним концом собачки и рычагом,На фиг, 1 схематически изображено предлагаемое устройство для Фиксации животных в боксе, вид сзади; на Фиг, 2 - то же, вид сбоку, на фиг, 3 - вид А на фиг. 2.Устройство включает раэмещенную в задней части ограждения перекладину 1, закрепленную на основном валу 2, установленном на боковых стойках 3 ограждения, Вал 2 снабжен Фиксирующим кулачком 4 с собачкой 5, взаимодействующей через гибкую связь 6 с рычагом 7, шарнирно установленным при помощи оси 8 на одном иэ двух...
