Зубчатая муфта

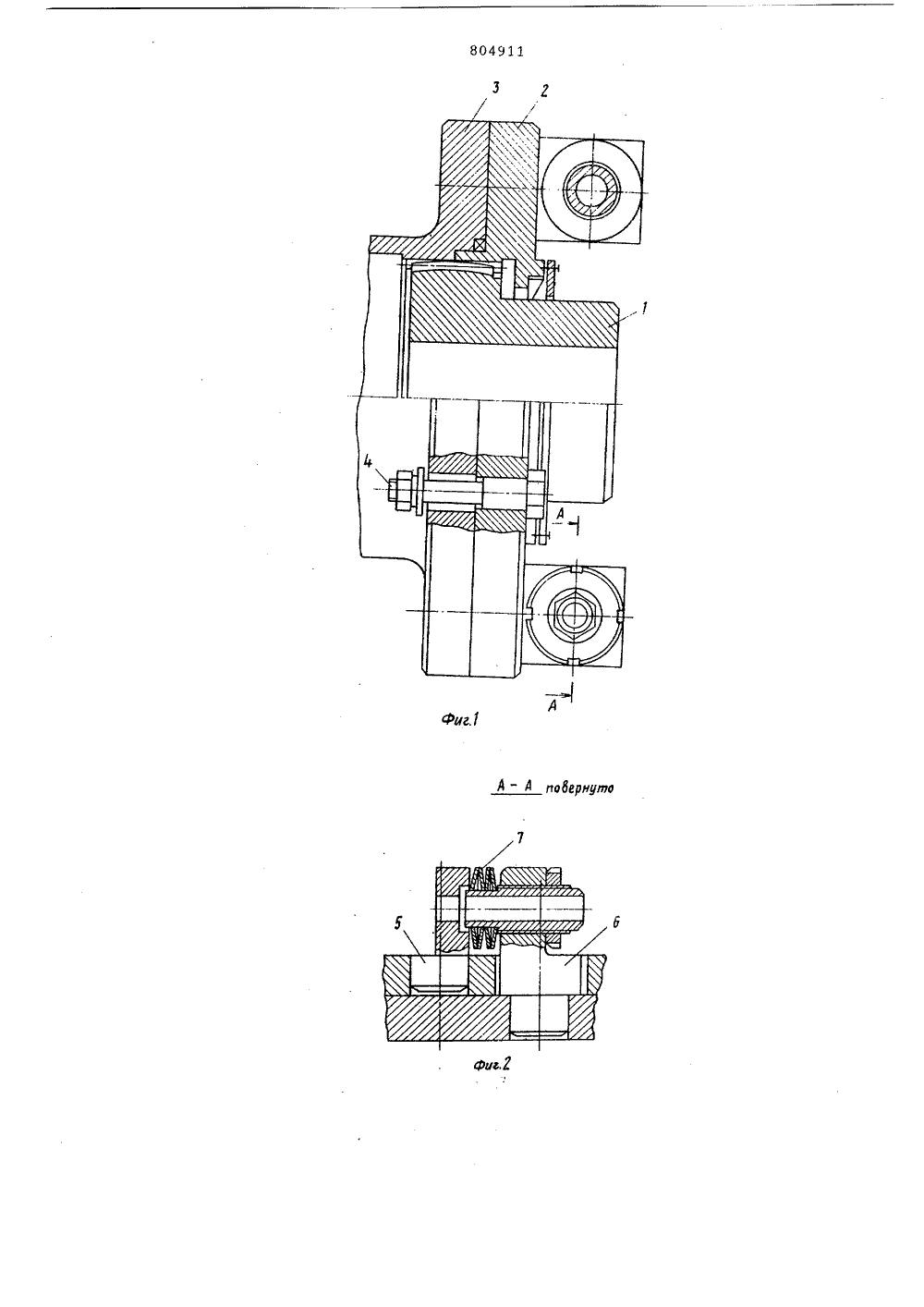

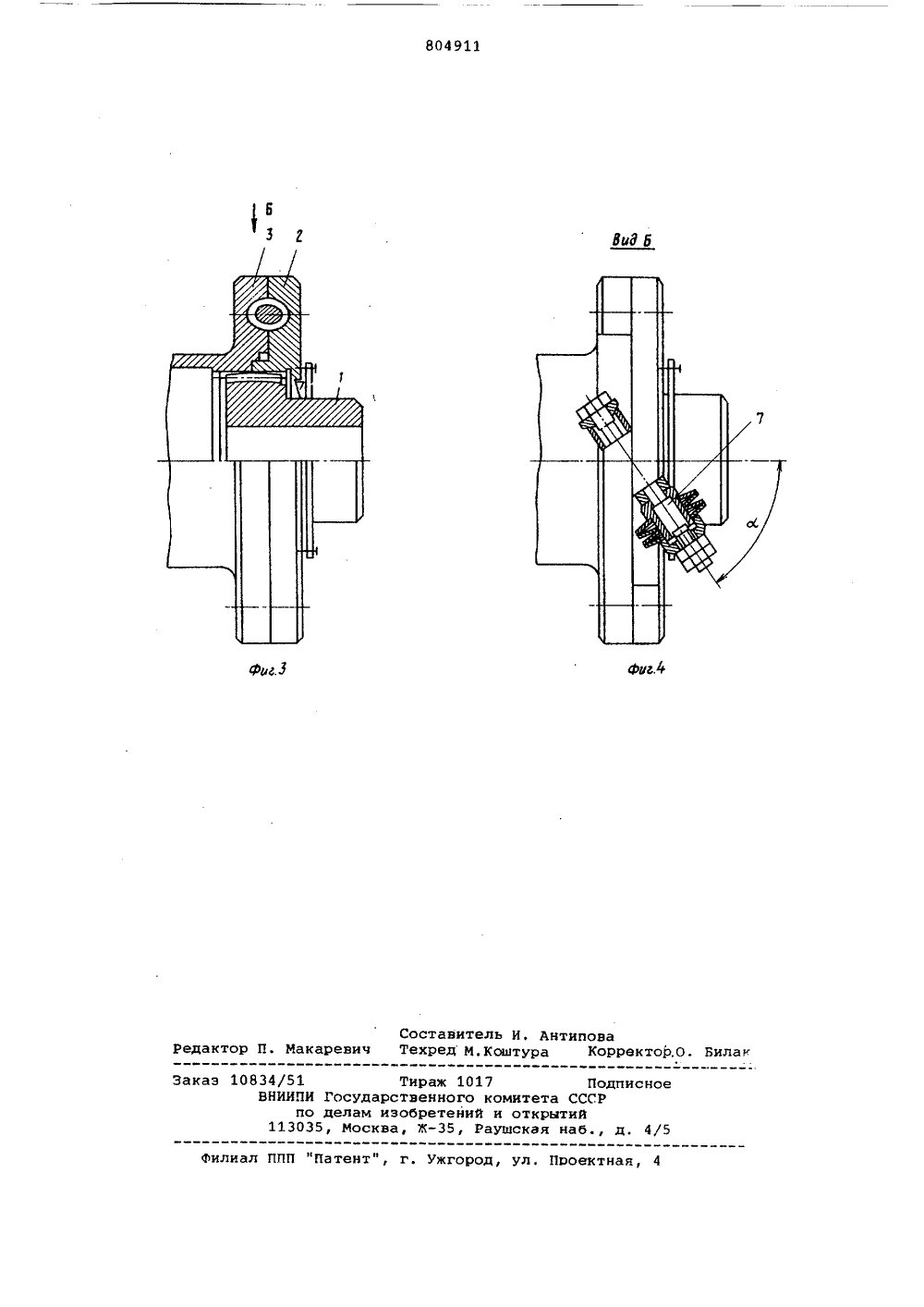

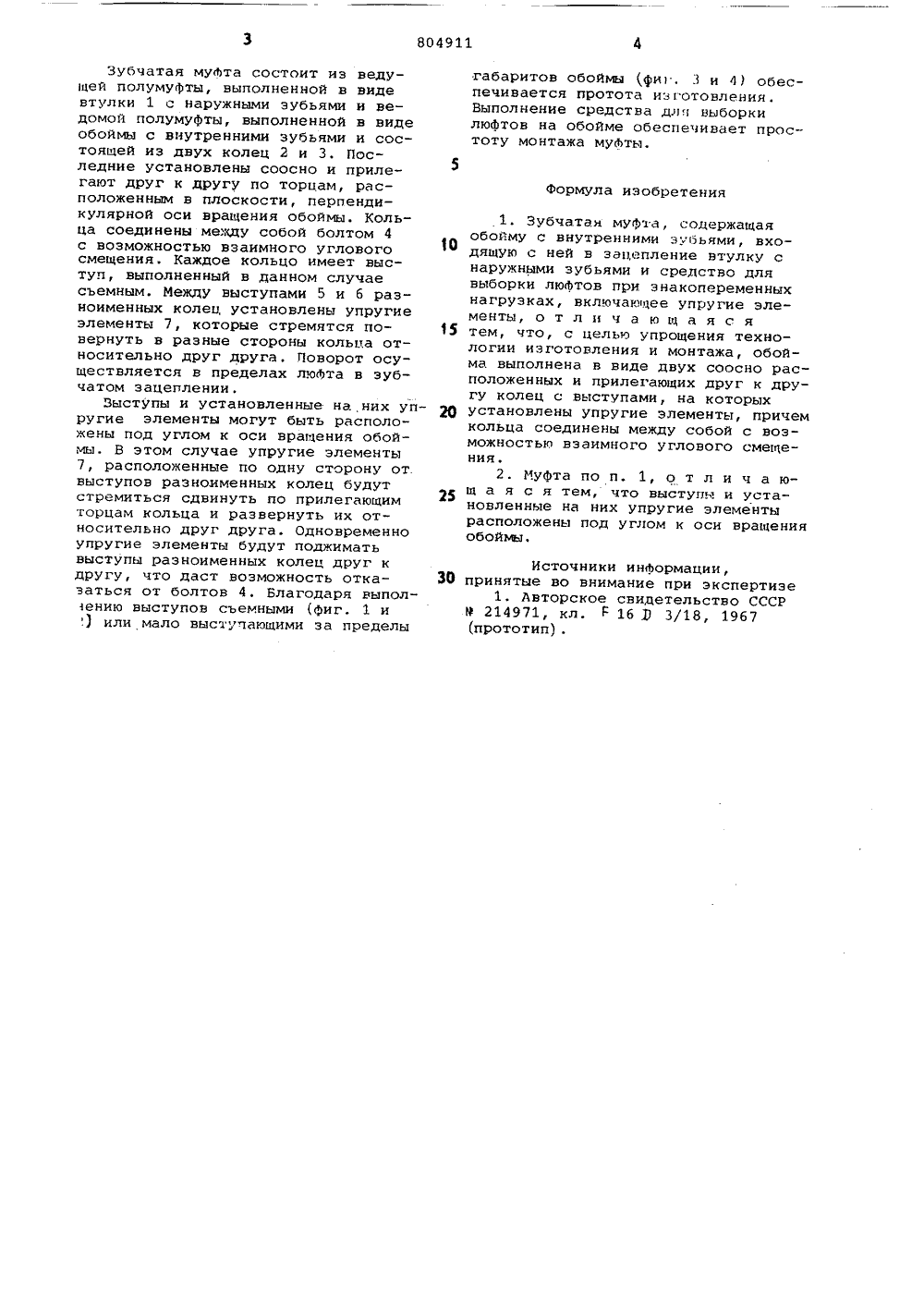

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ИТЕЛЬСТВУ и 804911(22) Заявлено 10. 04. 79 (2) 275076825-27с присоединением заявки йо(51)М. Кл.з Г 16 Э 3/18 Государственный комитет СССР яо делам изобретений и открытий(54) ЭУБЧАТАЯ МУФТА Изобретение относится к машиностроению и может быть использованов приводах, работающих со знакопеременными нагрузками, например вприводах машин непрерывного литья.Известна зубчатая муфта, содержащая обойму с внутренними зубьями,входящую с ней в зацепление втулкус наружными зубьями и средство длявыборки люфтов при знакопеременныхнагрузках, включающее упругие элементы. ;ри этом на втулку свободнопосажена другая дополнительнаявтулка с наружными зубьями, Форма иколичество которых соответствуетзубьям основной втулки, На обеихвтулках выполнены радиальные выступы, между которыми и размещены упругие элементы 1,Эа счет упругих элементов, которые смещают в угловом направлениивтулки относительно друг друга, муФта позволяет выбирать люфты в зубчатом зацеплении. Однако она сложна по конструкции, требует большихтрудозатрат, связанных с выполнениемрадиальных выступов на втулках, которые изготовлены за одно целое сними. Для обеспечения установки дополнительной втулки и монтажа обоймы необходимо торцовые крышки изготовлять разъемными из двух полуколец, что отрицательно отражаетсяна герметичности муфты.Цель изобретения - упрощение технологии изготовления и монтажа. зубчатой муфты.Поставленная цель достигаетсятем, что обойма выполнена в видедвух соосно расположенных и прилегающих друг к другу колец с выступпами, на которых установлены упругиеэлементы, причем кольца соединенымежду собой с возможностью взаимно го углового смещения.Кроме того, выступы и установленные на них упругие элементы могут быть расположены под углом коси вращения обоймы, что позволяет 20 отказаться от крепежных элементов,соединяющих между собой кольца обойНа фиг. 1 представлена зубча 25 тая муфта, продольный разрез; нвФиг, 2 - разрез А-А на фиг. 1; наФиг. 3 - зубчатая муфта с выступамии упругими элементами под углом коси вращения обоймы, продольный раз 30 рез, на фиг, 4 - вид Б на Аиг. 3.Зубчатая муФта состоит из ведущей полумуфты, выполненной в виде втулки 1 с наружными зубьями и ведомой полумуфты, выполненной в виде обоймы с внутренними зубьями и состояц 1 ей из двух колец 2 и 3. Последние установлены соосно и прилегают друг к другу по торцам, расположенным в плоскости, перпендикулярной оси вращения обоймы. Кольца соединены между собой болтом 4 с возможностью взаимного углового смещения. Каждое кольцо имеет выступ, выполненный в данном случае съемным. Между выступами 5 и 6 разноименных колец установлены упругие элементы 7, которые стремятся повернуть в разные стороны кольца относительно друг друга. Поворот осуществляется в пределах люФта в зубчатом зацеплении.Выступы и установленные на них упругие элементы могут быть расположены под углом к оси вращения обоймы. В этом случае упругие элементы 7, расположенные по одну сторону от. выступов разноименных колец будут стремиться сдвинуть по прилегающим торцам кольца и развернуть их относительно друг друга. Одновременно упругие элементы будут поджимать выступы разноименных колец друг к другу, что даст возможность отказаться от болтов 4. Благодаря выполению выступов съемными (фиг, 1 и . или мало выступающими за пределы габаритов обоймы (фиг. 3 и 4) обеспечивается протота изготовления.Выполнение средства для выборки люфтов на обойме обеспечивает простоту монтажа муфты,Формула изобретения1. Зубчатан муфта, содержащаяобойму с внутренними зубьями, входящую с ней в зацепление втулку снаружными зубьями и средство длявыборки люфтов при знакопеременныхнагрузках, включающее упругие элементы, отличающаяся 15 тем, что, с целью упрощения технологии изготовления и монтажа, обойма выполнена в виде двух соосно расположенных и прилегающих друг к другу колец с выступами, на которых 2 О установлены упругие элементы, причемкольца соединены между собой с возможностью взаимного углового смещения.2. Муфта по п. 1, о т л и ч а ющ а я с я тем, что выступы и установленные на них упругие элементырасположены под углом к оси вращенияобоймы.Источники информации,30 принятые во внимание при экспертизе1, Лвторское свидетельство СССРМ 214971, кл. " 16 Э 3/18, 1967804911фиг,4Составитель И. Антипова Редактор П. Макаревич Техред М.Коштура Корректор.О. Била Заказ 10834/51 Тираж 1017 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Рауыскэя наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
