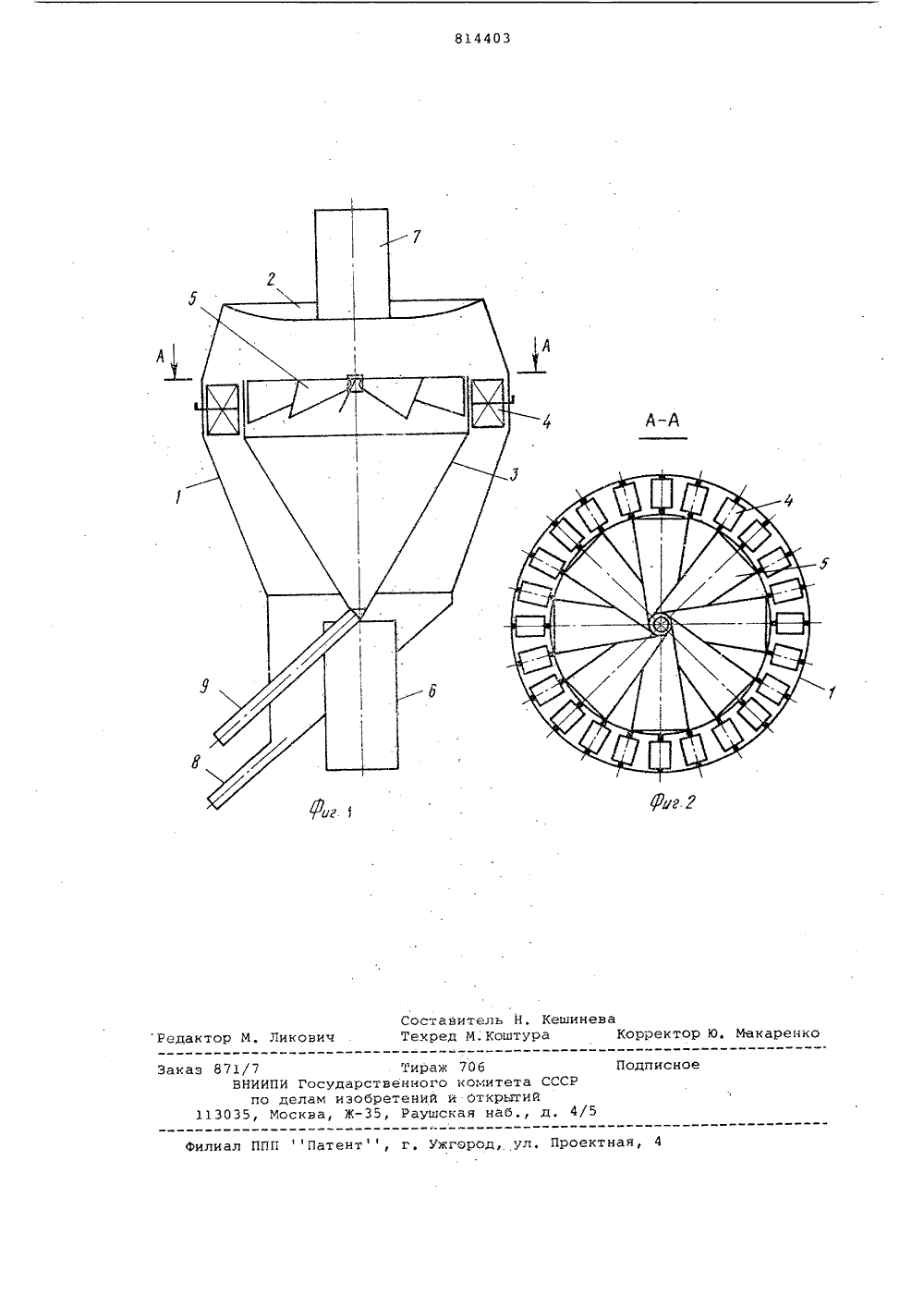

Сепаратор для взрывоопасных пыле-видных материалов

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВ ЕТЕЛЬСТВУ(23) Приоритет В 01 Р 45/12 В 07 В 7/08 Государственный комитет СССР но делам изобретений и открытий(72) Авторыизобретения В.Е. Мизонов, С.Г, ушаков, Ю.Н. Муромкин, Д.В, Тупицын и С.М. Безбородов Ивановский энергетический институт им, В 1 И. Ленинаи Сызранский турбостроительный завод 1;(54) СЕПАРАТОР ДЛЯ ВЗРЫВООПАСНЫХ ПЫЛЕВИДНЫХМАТЕРИАЛОВ 25 30 Изобретение относится к устройствам для разделения смеси взрывоопасных порошкообраэных материалови может найти применение в химической, энергетической и других отраслях промышленности.Известны сепараторы порошкообразных материалов, содержащие коаксиально установленные два корпуса, вертикальные закручивающие лопатки,размещенные над внутренним корпусом,патрубки для подвода исходного материала и отвода продуктов разделения 1) и 2),Однако недостатком известных устройств является низкая степень извлечения мелкой пыли из исходногопродукта. Известен высокоэффектывный сепаратор для порошкообразных материалов, содержащий цилиндро-конический корпус, размещенную в нем цилиндроконическую вставку, эакручиватель потока с поворотными лопатками, размещенными в кольцевом канале между корпусом и вставкой, патрубки ввода и вывода потоков, причем корпус снабжен вогнутой крышкой, а . вставка - выпуклой М Недостатком устройства является возможность отложения пыли на слабо- наклонной поверхности крышки вставки, что обуславливает опасность самовозгорания пыли и взрыва и делает его неприемлемым для классификации взрывоопасных материалов.Цель изобретения - устранение возможности отложения пыли на элементах сепаратора и тем самым повышение взрывобезопасности.Цель достигается тем, что сепаратор снабжен установленными в верхней части цилиндро-конической вставки радиальными лопатками, угол наклона которых к горизонтальной оси не менее угла естественного откоса разделяемого пылевидного материала,На фиг.1 изображен сепаратор, общий вид; на фиг,2 - разрез А-А на Фиг.1. Сепаратор содержит цилиндро-кони.ческий корпус 1 с вогнутой крышкой 2, коаксиально установленную в нем цилиндро-коническую вставку 3, закручиватель потока с поворотными лопатками 4, радиальные наклонные лопатки 5, установленные в верхней части вставки 3, входной патрубок 6, патру 814403бок 7 отвода газа с мелкой пылью и патрубки 8,9 отвода крупной пыли.Сепаратор работает следующим образом.Через входной патрубок б пыле- газовая смесь поступает в пространство между корпусом и вставкой, где ,происходит отделение крупных частиц иэ потока под действуем силы тяжести. Отделенные частицы выводятся через патрубок 8. Оставшаяся часть более мелких 1 О частиц поступает на лопатки 4, которые закручивают ноток до требуемой величины, регулируемой углом поворота лопаток. В пространстве между вогнутой крышкой 2 и лопатками 5 происходит окончательное разделение смеси на мелкие и крупные частицы. Мелкие частицы пыли вместе с газом поступают в патрубок 7, а крупные под действием центробежной силы в основном выделяются на внутреннюю стенку корпуса и 20 осыпаются в патрубок 8, а некоторая часть, примерно 25-30 выпадает на лопатки 5 вставки 3 и беспрепятственно стекает в полость вставки и удаляется через патрубок 9, 25Установка на вставке вместо выпуклой крышки лопаток, наклоненных под углом к горизонтальной оси, не меньшим угла естественного откоса разделяемого взрывоопасного порошкообразного материала, позволяет исключитГ возможность отложения на них пыли, т,е, значительно повысить взрывобезопасность и, следовательно, надежность конструкции.Формула изобретенияСепаратор для взрывоопасных пылевидных материалов, содержащий цилиндро-конический корпус, размещенную внем концентрично цилиндро-коническуювставку, закручиватель потока с поворотными лопатками, размещенный в кольцевом канале между корпусом и вставкой, патрубки ввода и вывода потоков,о т л и ч а ю щ и й с я тем, что, сцелью повышения взрывобезопасности засчет устранения возможности отложенияпыли, он снабжен установленными в верхней части цилиндро-конической вставкирадиальчыми лопатками, угол наклонакоторых к горизонтальной оси не менееугла естественного откоса разделяемого пылевидного материала.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 231699, кл, В 01 Р 45/14, 19 б 7.2. Авторское свидетельство СССРР 233 б 13, кл. В 01 Р 45/18, 19 б 5.3. Авторское свидетельство СССРУ б 29954, кл. В 01 Р 45/12, 1975.писн 4 атент, г, Ужго лиал ПП ул. Проектная,аз 871/7 ВНИИПИ Гос по делам 113035, Москва
