Тюрин

Номер патента: 1065859

Опубликовано: 07.01.1984

Авторы: Бабич, Дрожевский, Еланский, Кудрин, Панченко, Петров, Попов, Соколов, Тюрин

МПК: G06G 1/06

Метки: доводки, мартеновской, параметров, периода, печи, технологических

...влияние на температуру плавления ока. эывают при их невысоких концентрациях марганец, никель и хром.Выбор углового коэффициента направляющей прорези - 68-72 О С/3 спредлагаемого устройства обоснованнаклоном линии ликвидуса. При такомразмещении прорези параллельно линии ликвидуса перемещение кареткиоставляет неизменными рекомендованные значения нижнего и верхнегопределов оптимальных температурпри выплавке марок стали с различным содержанием углерода.,Цпина каретки выбирается такой,что ее проекция на горизонтальнуюшкалу концентраций углерода равнанаибольшему допустимому запасу уг-.лерода на кипение (превышение концентрации углерода в металле порасплавлении над содержанием углеро 15да перед предварительным раскислением , т,е. верхняя...

Номер патента: 1065186

Опубликовано: 07.01.1984

Авторы: Друянов, Попов, Тюрин

МПК: B25J 11/00

Метки: манипулятор, уравновешенный

...Трос для натяжения пружины при полном соответствии отклонения входного звена и деформации пружины должен проходить через геометрические центры блоков, а не по их поверхности. При этом различие между отклонением и деформацией пруяины, особенно в крайних положениях стрелы, тем больше, чем больша радиусы блоков.Целью изобретения является достижение соответствия между перемещениями стрелы и деформацлей пружиньл т. а, увеличение точности уравновешивания шарнирно-пантографного механизма ма нипулятора.Указанная цель достигается тем, что манипулятор снабжен шарнирно установленной на каретка кулисой, выполненной в виде двуплачего рычага 40 с углом между плечами 90 , и подпруожиненной платформой, также установленной на каретке, причем один конец...

Номер патента: 1065029

Опубликовано: 07.01.1984

Авторы: Алексеева, Лебедева, Наметкин, Трусов, Тюрин

МПК: B01D 53/14

Метки: газов, сероводорода

...приемлемыми для практических целей. Верхний температурный предел (80 С) ограничен температурой кипения используемого каталитического раствора и температурой начала разложения комплекса. В интервале 60-80 С процесс разложения сероводорода идет с достаточно высокой скоростью и высокой степенью к о нв ерс ки.В качестве органического растворктеля предложено использовать бензол или циклогексан, Могут быть использованы любые растворктели, в которых растворимы предлагаемые комплексы.Разложение сероводорода в присутствии предлагаемы катализаторов.П р и м е р 1(в отсутствик кислорода), В цилиндрический реактор емкостью 250 мп, продутый инертным газом, снабженный водяной рубашкой и магнитной мешалкой, загружают 100 мл бензола и 1 г (0,00205 моль)...

Номер патента: 1064095

Опубликовано: 30.12.1983

Авторы: Антонов, Арбузов, Баженов, Вишнепольская, Владимиров, Заичко, Клявин, Кондращенко, Куренков, Обысов, Сахаров, Смагин, Тюрин

МПК: F26B 11/14

Метки: сушилка

...с загрузочным и разгрузочным устройствами и расположенныйвнутри барабана транспортирующий шнек,несущий рабочие органы, сопряженные свнутренней поверхностью барабана и образующие по оси шнека сквозной канал 2. К недостаткам известной сушилки относятся сложность конструкции и низкое качество при сушке отходов птицеводства.Цель изобретения - упрощение конструкции и повышение качества при сушке отходов птицеводства,Поставленная цель достигается тем, что в сушилке, содержащей неподвижный барабан с загрузочным и разгрузочным устройствами и расположенный внутри барабана транспортирующий шнек, несущий рабочие органы, сопряженные с внутренней поверхностью барабана и образующие по оси шнека сквозной канал, рабочие органы З 5 выполнены в виде...

Номер патента: 1064060

Опубликовано: 30.12.1983

Авторы: Багрянов, Бикмухаметов, Георгиевский, Егорова, Макарова, Тюрин, Чернавская, Чернавский, Шувалова

МПК: F16B 2/02

Метки: детали, зажим, плоской

...надежное крепление плоской детали и недоста.точная точность ориентации эа счет ее смещения при работе относительно корпуса.Цель изобретения - повышение на,дежности крепления и точности ориентации детали путем исключения ее сме щения при работе..Поставленная цель достигается тем что в зажиме для плоской детали, содержащем корпус с гнездом, имеющим опорную стенку, и выступом, размещенным в соответствующем пазу поворотного элемента, а также укреплен- ный в поворотном элементе штифт, кон тактирующие поверхности выступа корпуса и паза поворотного элемента выполнены цилиндрическими с центром кривизны, расположенным эксцентрично оси штифта.Края опорной стенки корпуса расположены на равных расстояниях от линии, проходящей через центр...

Номер патента: 1063878

Опубликовано: 30.12.1983

Авторы: Гончаров, Тюрин, Щетинин

МПК: D01D 13/02

Метки: аппарату, волокнистого, герметизирующее, непрерывной, разряжением

...свойств устройства.Указанная цель достигается тем, 25 что герметизирующее устройство к аппарату для непрерывной обработки под разряжением волокнистого мате-, риала, содержащее корпус с рабочею. каналом для обработки волокнистого материала, уплотнительный элемент ,в виде поворотной подпружиненной крышки, расположенной под углом к оси канала корпуса, и желоб для заправки волокнистого материала, имеет дополнительную подпружиненную крыаку, смонтированную на корпусе под углом к его продольной оси симмвтрично основной крышке, при этом корпус имеет два скоса для базирова ния крыаек,выполненных по отношению друг к другу под углом, вершина которого расположена на оси корпуса, причем крыаки имеют заправочные скосы, а желоб для заправки...

Номер патента: 1063652

Опубликовано: 30.12.1983

Авторы: Зельдович, Кривицкий, Тюрин

МПК: B60K 20/02

Метки: коробки, механизм, передач, переключения, средства, транспортного

...настержне, закрепленном в корпусе коробкипередач, переключатель для управленияупомянутыми вилками и фиксаторы вилокшарикового типа, упомянутый стержень выполнен с осевым отверстием, в котором размешен шток с жестко закрепленной на немвилкой, при этом шток установлен с Возможностью перемещения в отверстии упомянутого стержня и отверстии корпуса коробки передачНа фиг, 1 изображен, механизм переключения передач, где переключатель и вилкь,показаны штрихпунктирной линией; нафиг. 2 - сечение А - А на фиг. 1,Механизм содержит жестко закрепленный в корпусе 1 полый стержень 2, на ко Отором подвижно установлена вилка 3 переключения третьей и четвертой передач. Ц 1 ариковый фиксатор 4, установленный в телевилки, служит для фиксации вилки в одном...

Номер патента: 1062474

Опубликовано: 23.12.1983

Авторы: Корытин, Лашенков, Тюрин

МПК: F23L 15/04

Метки: рекуператор

...температура стенкиеще не достигнет своих предельных4 по условиям жаропрочности) значенийеЦель изобретения - интенсификация теплообмена, а также повышениенадежности работы путем увеличенияпрочности теплопередакщей стенки.Цель достигается тем,что в рекупе-,раторе, содержащем разделенные междусобой теппопередающей стенкой цент-ральный газовый и периферийный воздушный каналы, в последнем иэ которых установлен коллектор с выпускными патрубками, направленными на тепЛопередащцую стенку, теплопередающая стенка со стороны воздушногоканала снабжена продольными и поперечными ребрами, размещенными с образованием ячеек, обрамляющих выпускные патрубки коллекторов.На Фиг. 1 изображен рекуператор,продольный разрез; на Фиг. 2 - то же,поперечный разрез;...

Номер патента: 1062473

Опубликовано: 23.12.1983

Авторы: Волков, Евстигнеев, Лашенков, Тюрин, Шопшин

МПК: F23L 15/04

Метки: аварийном, воздуха, защиты, печей, подачи, прекращении, промышленных, рекуператоров

...с упомянутым датчиком давления и инжектора, рабочее сопло которого подключено к трубопроводу охлаждающей среды, а приемная камера и диффузор - к воздуховоду, соответственно перед и после обратного клапана по ходу про(тока, приемная камера эжектора подключена к атмосфере при помощи дополйтельного трубопровода с рбратным клапаном, связанным своей линией управления с датчиком давления65 На чертеже представлена схема описываемого устройства.Устройство содержит установленные в воэдуховоде 1 дорекуператора 2 по ходу потока соответственно датчик 3 давления и обратнщй клапан 4 и подключенный к воздуховоду 1 трубопровод 5 охлажвакщей среды с регулирующим органом б, соединенным линией управления с датчиком 3 давления.Устройство содержит...

Номер патента: 1062391

Опубликовано: 23.12.1983

Авторы: Дмитриев, Карасев, Лукьянов, Самусев, Сиренко, Тюрин, Чирков

МПК: E21C 37/18

Метки: блока, горных, массива, отрыва, пород

...включающее цилиндрический корпус, в котором раэещена пустотелая штанга с упорнымаконечником, и привод, снабжено на гревательным элементом, который размещен в пустотелой штанге, а на наружной поверхности корпуса со стороны упорного наконечника монтирова- но Фиксирующее кольцо и выполнена винтовая нарезка.На чертеже представлена схема устройства. Устройство для отрыва блоков горных пород от массива включает цилиндрический корпус 1, в котором на резьбе размещена пустотелая штанга 2, на нижнем конце которой выполнен упорный наконечник 3.Верхняя часть пустотелой штанги соедиояется с приводом не показан ).Внутри пустотелой штанги размещается нагревательный элемент 4, выполненный, например, в виде спирали илиселитовых стержней,В нижней части...

Номер патента: 1057442

Опубликовано: 30.11.1983

Авторы: Винник, Ермоленко, Звигунов, Колесов, Нестеров, Писцов, Соколов, Тюрин, Фельдман

МПК: C03B 5/04

Метки: ванная, печь, стекловаренная

...из-эа воэможности поступлениянепроваренной стекломассы иэ эоныварки в зону осветления,Установка поперек зоны варки вбассейне печи сопел для бурлениястекломассы на расстоянии от порога,равном 08-1,3 глубины зоны варки,создает в зоне между порогом и рядомсопел только первичный интенсивныйвращающийся вал 1, от нисходящейветви которого отделяется выработочный поток стекломассы в зону осветления, вторичный же вал отсутствует. Это приводит к созданиюбарьера для проникновения иэ зоныварки в зону осветления непроваренной стекломассы и к сдерживанию об-,ратного поверхностного конвектив65 ного потока осветленной стекломассыиз зоны осветления в зону варки.Уменьшение расстояния от сопел допорога менее 0,8 глубины эоны варкинежелательно, так...

Номер патента: 1057082

Опубликовано: 30.11.1983

Авторы: Кондратьева, Кружилина, Кукина, Наметкин, Нехаев, Соболев, Тюрин

МПК: B01D 53/14

Метки: газов, сероводорода

...в трвхгорпую .колбу, снабжеи 3 Ледь изобретения - снижениекорро- З 0 ную механической мешалкой, обратнымзионности процесса и потерь поглотите- Хододильником, термометром и трубкойдя. для ввода инертного газа, помешают. Поставленная цель достигается тем, 18,1 г (0,1 моль) бензальанилина,что согдасно способу очистки газов от: 70,46 г (0,14 моль) . трижедвзододека-.сероводорода путем кх контактирования, . карбонида и 500 мд н -гетана ис раствором металдоорганического комп- смесь нагревают на водяной бане прилекса при повышенной температуре, " 80 Св течение 24 ч.в качестве метадлоорганического комплексаиспользуют и - ( О -фенидвнметилен) Через трубку, опушенную в раствор,(фениламино) -дижелеэогексакарбонил иди 40 подают сероводород со...

Номер патента: 1057038

Опубликовано: 30.11.1983

Авторы: Гуськов, Затюрюкин, Кузнецов, Тюрин

МПК: A61M 1/03

Метки: давления, искусственного, крови, работе, сердца

...давления воздуха, последовательно соединенные Формирователь 6 измерительного импульса, измеритель 7 среднего значения, пре"образователь 8, сумматор 9 и блок10 памяти, управляющий вход которогоподключен к выходу формирователя 6,подключенному к пневмоприводу 1. 55Выходы датчика 4 расхода и датчика 5 давления воздуха подключеныко вторым входам измерителя 7 срер- . 038 2него значения и сумматора 9 соответ- ственно.Принцип работы устройства основан на измерении среднего значения расхода воздуха, протекающего в пневмоЬ магистрали в течение диастолы, При работе искусственного сердца 2 от пневмопривода 1 датчик 5 измеряет давление на выходе пневмопривода, а датчик 1 - расход воздуха в пнев" момагистрали 3. Рассмотрев процесс диастолического...

Номер патента: 1056370

Опубликовано: 23.11.1983

Авторы: Белова, Дроздова, Зверев, Тюрин, Хуторецкий

МПК: H02K 3/24

Метки: обмотки, статора, стержень, электрической

...тем, что на каждой охлаждающей изолированной трубке навиты несколько концентрических рядов отдельных элементарных проводников, которые в соседних рядах транспонированы навивкой в разные стороньь При этом транспоэиция стержня может быть выполнена из четырех стренг,а охлаждающая:1 трубка может иметь овальную форму.На фиг. 1 показан стержень предлагаемой конструкции с круглой формой сечения охлаждающей трубки, поперечное сечение; на фиг. 2 - предлагаемый стержень с овальной трубкой, поперечное сечение; на фиг. 3 - стержень сс овальной формой сечения охлаждающей трубки и концентрическими рядами раз дельных элементарных проводников, поперечное сечение;на фиг. 4 - стержень с круглой формой сечения охлаждающей трубки, поперечное сечение; на...

Номер патента: 1053254

Опубликовано: 07.11.1983

Авторы: Голубев, Королев, Куликов, Новоселов, Сидякин, Тюрин

МПК: H02P 7/42

Метки: асинхронного, двигателя, момента, электромагнитного

...кс выходами дополнительных сумматоров выходам датчиков 14 и 15 фазныхв трехфазных системах обмоток, кроме напряжений второй и третьей фаэ перпервой, выход первого суммирующего, 35 .вой трехфаэной системы обмоток.усилителя через первое апериодичес- Входы дополнительного сумматора 29кое звено подключен к входу .третьего подключены к выходам датчиков 17 исуммирующего усилителя, другой вход . 18 фазных напряжений второй и третькоторого соединен с.выходом первого .; ей фаз второй трехфазной системысуМматора, а выход - с первым входом 40 обмоток. Входы дополнительного сумма-. первого умножителя, выход второго тора 30 подключены,к выходам датчиков 20суммирующего усилителя через второе и 21 Фазных напряжений,второй и...

Номер патента: 1053056

Опубликовано: 07.11.1983

Авторы: Дьяченко, Мандель, Нечаева, Тюрин

МПК: G02B 5/32

Метки: светоделитель

...С.Цель изобретения " расширение диапазона изменения отношения интенсив-ностей разделенных световых потокови снижение требований к условиямэксплуатации . ЪПоставленная цель достигается темчто в светоделителе, представляющемсобой пластину с голографической дифракционной решеткой, голографическая дифракционная решетка выполненаобъемной в пластине из аддитивноокрашенного щелочно-галоидного кристалла с концентрацией электронныхцентровокраски 101 -10"В см.На чертеже показана схема работыпредлагаемого устройства.Иетоделитель представляет собойпластину 1 из аддитивно окрашенногощелочно-галоидного кристалла с концентрацией электронных точечных иагрегированных центров окраски 101610 ф .см , в которой записана объемная голографическая...

Номер патента: 1052720

Опубликовано: 07.11.1983

Авторы: Бережной, Тюрин

МПК: F04D 17/06

Метки: вакуум-насос, вихревой

...из-за повышенных гидравлических потерь на входе и выходе насоса.Цель изобретения повышение произ ГОДИтЕЛЬНОСтИ ВИХРЕВОГО 1 ЗаКУУМзнаСОСа.Указанная цель достигается тем, что вихревой вакуум-насос содержит корпус с размеп 1 енным в нем рабочим колесом, 1 апранл 5 ь. ю 1 цим аппаратом и отсекателем со сквозными пазами, сообщающимися с межлопаточными каналами рабочего колеса, и пазы подключенными к рабочему соплу эжектора, установленного на входе в насос и соединенного с откачивающим объектом, вихревой вакуум-насос снабжен установленным на его выходе двухстенным патрубком, межлопато 1 ное пространство которого сообпено с атмосферой в зоне его выходного сечения и вихревой трубкой, сопловой ввод которойодсоединсн к пазам отсекателя, горячий...

Номер патента: 1051332

Опубликовано: 30.10.1983

Авторы: Линденгольц, Тюрин

МПК: F04C 15/04

Метки: насос, одноходовой, пластинчатый, регулируемый

...промежуточных диска, размещенные между роторами и связанные с ними, два опирающихся на статор крайних диска, связанные с валом, и механизм смещения корпусных деталей, причем общая ось двух расточек крайних корпусных деталей и ось расточки средней корпусной детали симметрично смещень 1 относительно вала, а площадь поверхности средней цилиндрической расточки равна сумме площадей крайних цилиндрических расточек, снабжен двумя размещенными в статоре промежуточными кольцами, которые своими внутренними поверхностями установлены на промежуточные диски с образованием щелевых уплотнений между рабочими камерами и дополнительных опор вала, а механизм смещения корпусных деталей выполнен в виде кулацкового вала с приводом и с механическими...

Номер патента: 1051231

Опубликовано: 30.10.1983

Авторы: Елхова, Казырбаев, Лукманов, Поляков, Степаненко, Тюрин

МПК: E21B 33/138

Метки: раствор, тампонажный

...близким к предлагаемому является раствор 2 следующего состава мас,%.фТампонежный 25портландцвментХлористыйалюминийЮС, М,О 1,3 - 3,2Вода . Остальное 30Основными недостатками известного тампонажного раствора являются длительные сроки схватывания и твердения и невозможность получения в связи с этим ммпонажного камня в короткие (6 ч)сро,-З 5 кивПель изобретения - ускорение сроков , схватывания и твердвния тампонажного, растэораеПоставленная цель достигается тем, 40 что тампонажный раствор, содержащий тампонакный портландцемент, воду и ускоритель схватывания, в качестве ускорите 31 2ля схватывания содержит отход производства изопропилбенэола при следующемсоотношении компонентов, ма %; .Тампонажныйпортландцемент 63,6 - 658Отход...

Номер патента: 1049734

Опубликовано: 23.10.1983

Авторы: Первезенцев, Тюрин, Федотов, Шереметьев

МПК: G01B 11/02

Метки: оптической, поверхностей, разметки

...передней грани пентапризмы Г 1Недостатком этого устройства является то, что точность разметки зависит от расстояния между оптическим узлом и зеркалом, и кроме того, настройку устройства необходимо производить двумя операторами (один ориентирует оптический узел, другой - фиксирует положение. отраженного луча на экране),Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для оптической разметки поверхностей изделий, содержащее лазер, зеркало, пентаприэму и плоскопараллельную пластину, на одну поверхность которой нанесено полупрозрачное отражающее покрытие, а на другую - экранирующее покрытие с центральным световым окном 2.Недостатком данного устройства является то, что им...

Номер патента: 1049414

Опубликовано: 23.10.1983

Авторы: Друянов, Дьячков, Попов, Тюрин

МПК: B66C 23/06

Метки: манипулятор

...РОЛИКОМ, ВЗаИМОЛЕйетВукицим с поверхностью кулачка.Манипулятор снабжен дополнительным кул Яч ком и до пол нитсльной пл ясти нчятой 30 и)лкицой, расположенными симметрично кч звена паКгографа по сгп 1 ошецик) к ОСПИ Ц Ы М.1 с) 1) И 1 . 1 ц р. дстс 1 В.1 е 1 м а ц и ц) л ятО р с .Яс цс)гсжс цпсм пружин на Велу 1 цсм звецс Ягрсн рафа, оо 1 ций вил; ца фиг. 2 -- то же, з 5ря 1 п)локццем пружин на одном из ведом:х ВВсньс в цянтографа; на фиг. 3 - схема ,1 с)СЦОГ 1 ОЖС"ЦИ 51 ПРУЖИН И КУЛЯЧКОВ.Мспц ц15 Гор содержит колоннъ 1, В верх-.с и чали которой установлен корпус, име- Оццй лвс щскц 2, ця внутренних стенках40;с)горых предусмотрены вертикальцыс 3 и 1 ог.сц:тал 1,1:ые 4 направляющие. В верти-Л. 1:1 ц Ы Х Н Я ц р 3 В Л я О ц 01 Х ) 1...

Номер патента: 1049204

Опубликовано: 23.10.1983

Авторы: Василенко, Вьюкова, Нелюбина, Тюрин

МПК: B23D 33/10

Метки: листового, ножницы, резки

...концевой рабочей частью с кромкой листового материала прн обрезке, и привод перемещения рабочего элемента, держатель рабочего элемента смонтирован в станине и выполнен в виде дугообразной направляющей, а рабочий элемент - в виде каретки, установленной ва направляющей с возможностью расположения своей концевой рабочей частью в зоне реза под верхним ножом.На чертеже показаны ножницы для резки листового материала.Ножницы содержат станину 1 гильотинных ножниц с нижним неподвижным ножом 2 и верхним подвижным ножом 3, снабженные механизмом 4 подачи листа к ножам ножниц, задним основным упором 5 для мерной резки заготовок и дополнительным упором, выполненным в виде каретки б, установленной на дугообразной направляющей 7 посредством...

Номер патента: 1047847

Опубликовано: 15.10.1983

Авторы: Иванов, Колесов, Лапин, Перелетов, Тюрин, Чепляев

МПК: C03B 3/00

Метки: загрузки, печь, стекловаренную, шихты

...печи имеют довольно высокую температуру (порядка 800 ф С) . 5 Это обусловливает наличие больших энергозатрат на процесс стекловарения, Кроме того, в этом способе имеет место унос шихты.Цель изобретения - снижение энер гозатрат и предотврацение уноса ши - тыПоставленная цель достигается тем, что согласно способу загрузки шихты в стекловаренную печь с шахт ной предкамерой, включающему подачубрикетов, образующих непрерывно сменяемую Футеровку и гаэоход, брикетывыполняют в форме параллепипеда сосквозными каналами, пересекающимицентральную часть наибольших по площади гранейпричем эквивалентныйдиаметр канала превышает толщинуперегородки между каналами в 0,5-.4 раза, а толщина периферийной частибрикета превышает толщину перегородки между...

Номер патента: 1045082

Опубликовано: 30.09.1983

Авторы: Буланкина, Матвеев, Тюрин, Хащина

МПК: G01N 15/02

Метки: анализа, взвешенных, гранулометрического, частиц

...с регистрационным усилителем 6 соединен с дисплеем 7. Зазор межцу электродами 410 мм, ширина электродов 4 мм, длине60 мм, Измерительная. кювете представляет собой полиметилметакрилатовуюкювету длиной 100 мм с вклееннымикварцевыми окнами диаметром 8 мм, которая заполнена водным раствором бентолита (суспензия приготовлена методомрастирания, дает четкий конус Тинцаля),Электроцы 4 через коммутатор 8 соединены с источником 9 постоянного напряжения, Управляющий вход коммутатора 8и вход синхронизации дисплея 7 соецинены с синхронизатором 10. Между измерительной кюветой 5 и фотоприемником 6ввецен послецовательно расположенныецемодулирующая электро- или магнитооптическая ячейка 1 1 в виде ячейкиКерре винтовой симметрии,...

Номер патента: 1043318

Опубликовано: 23.09.1983

Авторы: Бородай, Брюховецкая, Пичков, Сергеев, Старовойтов, Тюрин

МПК: E21C 35/22, E21F 5/20

Метки: комбайна, обеспыливания, угольного

...- повышение надежности устройства в работе. Цель достигается тем, что устройство для обеспыливания угольного комбайна, включающее вентилятор-пылеподавитель с всасывающим и выпускным отверстиями, снабжено экраном, состоящим из двух 25 элементов, с выпускными отверстиями, один из которых выполнен с внутренней конической поверхностью и жестко закреплен на вентиляторе-пылеподавителе со сто- . роны выпускного . отверстия, а другой с внешней конической поверхностью, снаб жен отражателем в виде пластины с изогнутой по радиусу рабочей поверхностью, установлен концентрично с возможностью осевого перемещения и образует зазор с поверхностью первого элемента.На чертеже изображено устройство для З 5 обеспыливания угольного комбайна, общий...

Номер патента: 1042176

Опубликовано: 15.09.1983

Авторы: Симхович, Струнин, Тюрин

МПК: H03K 13/20

Метки: дискретно-аналоговый, измерительный, прибор

...известного прибора являются узкие функциональные возможности. 35Цель изобретения - расширение функциональных воэможностей.Поставленная цель достигается 1тем, что в дискретно-аналоговый из- мерительный прибор, содержащий гене ратор, последовательно соединенные АЦП и,отсчетный блок, состоящий из шкалы и излучателей, введены цифровой компаратор, инвертор, первый и второй элементы И, первый и второй 45 дополнительные излучатели, установленные на краях шкалы и подключенные к выходам соответствующих элементов И, входы которых подключены к выходам цифрового компаратора, инвертора и генератора, при этом генератор через инвертор подключен к входу цифрового компаратора, к другому входу которого подключены выход АЦП.Йа чертеже...

Номер патента: 1041525

Опубликовано: 15.09.1983

Авторы: Винник, Соколов, Тюрин

МПК: C03B 5/44

Метки: кладки, огнеупорной, охлаждения, печи, стекловаренной

...4. Шаг междуотверстиями в перфорированной пластине составляет 1,5-3 их диаметра,Устройство работает следующимобразом,Вентиляторный воздух из коллектора 3 через подводящие патрубки 4поступает,в щелевыесопла 1 и через фперфорированные пластины 2 подается на охлаждающую поверхность огнеупорной кладки бассейна печи 5.П р и м е р. По всему периметрубассейна печи на уровне зеркала о 65 стекломассы установлены щелевие сс гла, на выходе которых приварены перфорированные пластины с диаметромотверстий 0=4 мм и шагом между ними 5=8 мм. Таким образом, отношение шага,отверстий к их диаметру равно 2.Подачу воздуха осуществляют в виде струй в количестве 1250 шт. на 1 погонный метр, с давлениегл 200 мгл вод. ст., на расстоянии 10 мм до...

Номер патента: 1038796

Опубликовано: 30.08.1983

Авторы: Волков, Евстигнеев, Лашенков, Тюрин, Шопшин

МПК: F28D 21/00

Метки: аварийном, воздуха, защиты, печей, подачи, прекращении, промышленных, рекуператоров

...датчика 3 давпри аварийном прекращении подачи ления открывается регулирующий орвоздуха. ган 6 на трубопроводе 5. ОхлаждаюНаиболее близким является уст- щая среда, например водяной пар,ройство для защиты рекуператоров по трубопроводу 5 поступает в рабопромьзаленных печей при аварийном чее сопло 8 инжектора 7, в приемпрекращении подачи воздуха, содержа- ной камере 9 которого создаетсящее установленные в воздухоноде до разрежение, Под его действием черезрекуператора по ходу потока соответ воздухонод 1 в инжектор 7 начинаетственно датчик давления и обратный поступать воздух, который смешиклапан и подключенный к ноэдухово- вается с паром, й эта смесь под давду трубопровод охлаждающей среды с ланием поступает в рекуператор 2,регулирующим...

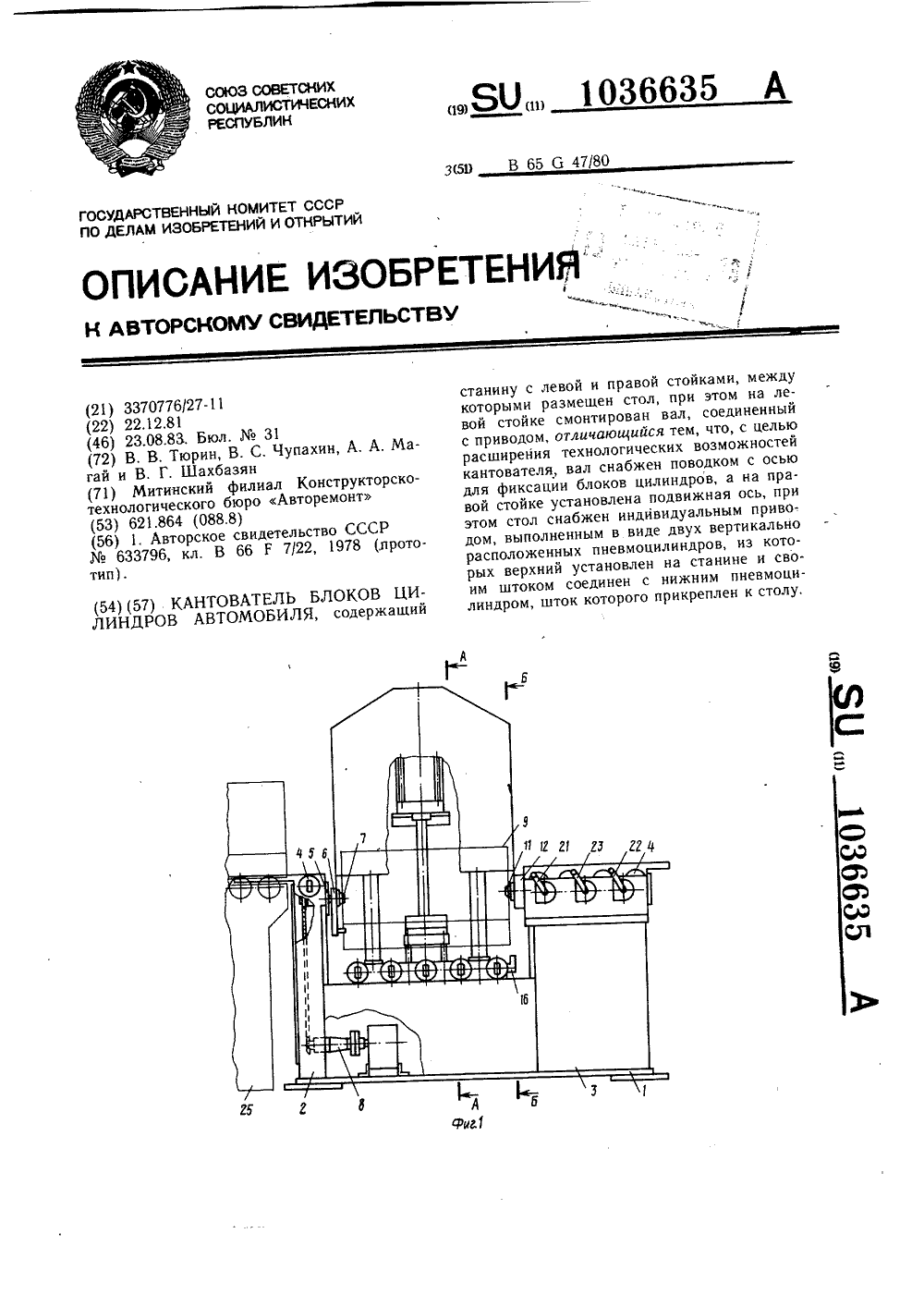

Номер патента: 1036635

Опубликовано: 23.08.1983

Авторы: Магай, Тюрин, Чупахин, Шахбазян

МПК: B65G 47/80

Метки: автомобиля, блоков, кантователь, цилиндров

...сжатый воздух по пневмоцилиндрам 12, 17 и 18.Кантователь установлен в поточную линию 25, снабженную рольгангом.Предлагаемый кантователь работает следующим образом.При работе кантователя в поточной линии 25 он устанавливается таким образом, чтобы ролик 4 левой 2 и правой 3 стоек находился на одном уровне с рольгангом поточной линии 25,При загрузке кантователя стол 15 установлен в положение 1, при котором ролики 4 стола 15 находятся на одном уровне с роликами 4 стоек 2 и 3. При этом поршни пневмоцилиндров 17 и 18 находятся в верхних крайних положениях.Изделие 9 с поточной линии 25 перемешают на стол 15 до упора 16. Включают кран 21 управления и сжатый воздух из блока 24 подготовки воздуха поступает в надпоршневую полость...

Номер патента: 1036551

Опубликовано: 23.08.1983

Авторы: Гальперин, Мартинович, Резников, Сычев, Тюрин, Царев, Эршлер

МПК: B28B 7/38

Метки: форм

...раму 1 с закрепленной на ней осью 2, каретку 3,На оси 2 имеются эксцентрики 4 в контакте с кареткой 3 Каретка 3 сйабжена роликаьи 5, перемещающимисяв направляющих 6, установленных нараме 1, Каретка 3 имеет листы 7 со 45стаканами 8 с помещенными "в нихштоками, связанными с пружинами 9,которые упираются в, колеса 10 сребордой, Колеса 10 установлены на, горизонтальный борт Формы 11, установленной на роеьганг 12. На каретке 3 во втулках 13 имеются горизонтальные оси 4, на которых эакреп," лен рабочий орган 15 во втулках 16с помощью ползуна 17, снабженного . шарнирами 18 и 9, связанными тягой 20 с шарниром 21, на котором находится ковш 22 с наклонным 23 и горизонтальным 24 ножами и лыжей 25 . Ковш 22 в зоне расположения ножей 23 и 24...
