Генератор прямоугольных импульсов

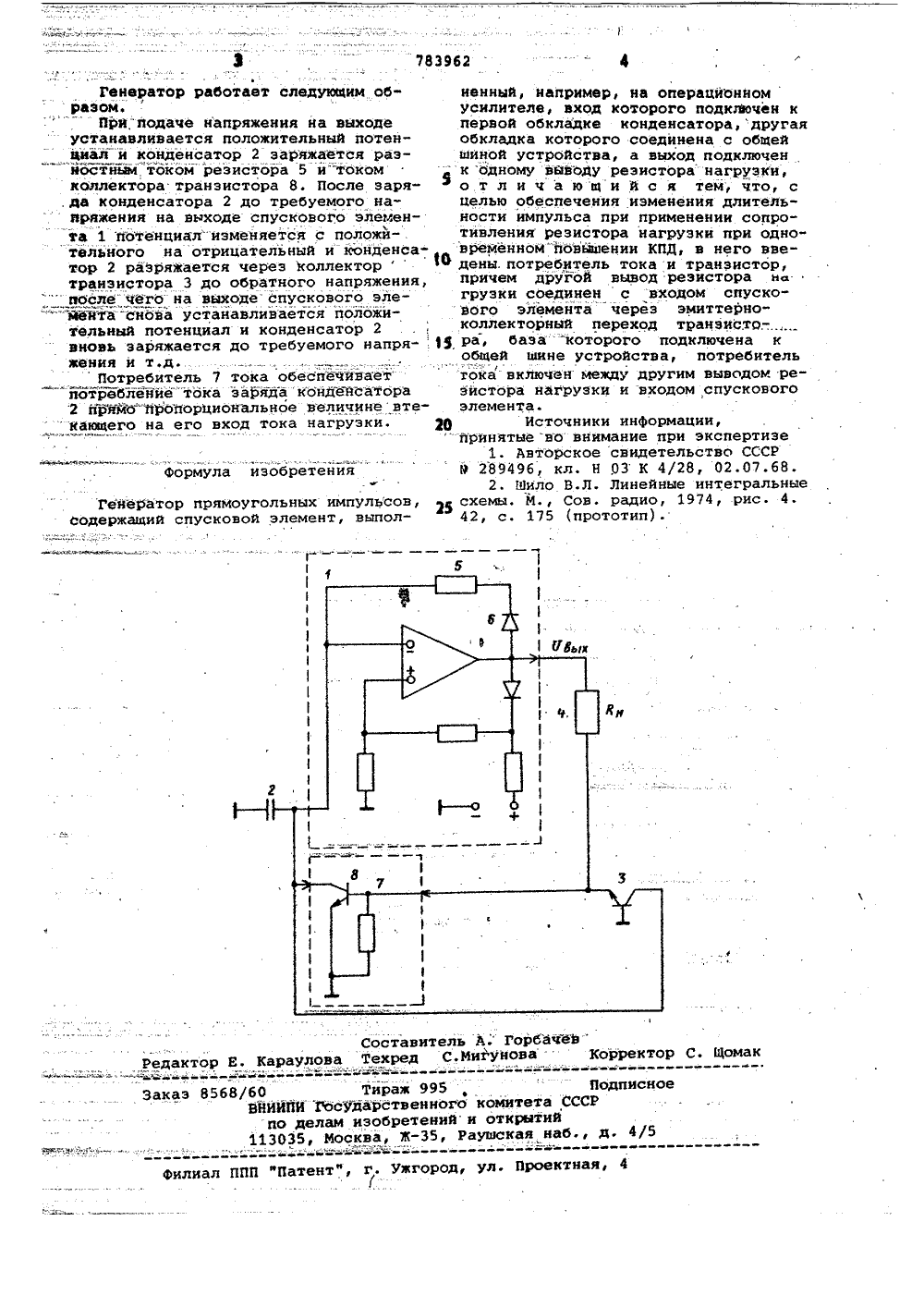

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Соеетсннх Соцнапнстнческнх Республнк(23) ПриоритетОпубликовано 301186. Бюллетень Йо 44Дата опубликовамия описания 3011 фо я)м, к,з Н ОЗ К 4/ОО Государственный комитет СССР ио делам изобретений и открытий(54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к импульснойтехнике и может использоваться, вчастности, в устройствах для медицинских приборов.Известен генератор, содержащий 5транзисторы, конденсаторы, резисторы,разрядный элемент на эквиваленте двухбазового диода 1,Недостатком устройства являетсяотсутствие возможности формирования 30прямоугольных импульсов с изменяющейся скважностью при изменении сопротивления нагрузки,Наиболее близким к предлагаемомутехническим решением является генератор прямоугольных импульсов, содержащий спусковой элемент, выполненный,например, на операционном усилителе,вход которого подключен к первой обкладке конденсатора, другая обкладка 39которого соединена с общей шиной устройства, а выход подключен к одномувыводу резистора нагрузки 2 . Недостатками устройства явлйются 25 невозможность изменения длительности импульса при применении сопротивления резистора нагрузки, большой расход мощности в режиме отключенной нагрузки. 30 Целью изобретения является обеспечение изменения длительности импульса при применении сопротивлениярезистора нагрузки, повышение КПД.Это достигается тем, что в генератор прямоугольных импульсов, содержащий спусковой элемент, выполненный,например, на операционном усилителе,вход которого подключен к первой обкладке конденсатора, другая обкладка которого соединена с общей шинойустройства, а выход подключен к од"ному выводу резистора нагрузки, введены потребитель тока и транзистор,причем другой вывод резистора нагрузки соединен с входом спускового элемента через эмиттерно-коллекторныйпереход транзистора, база которогоподключена к общей шине устройства,потребитель тока включен между другим выводом резистора нагрузки ивходом спускового элемента.На чертеже приведена структурнаясхема предлагаемого генератора.Генератор содержит спусковой элемент 1, конденсатор 2, транзистор 3,резистор 4 нагрузки, зарядный резистор 5 и диод 6 спускового элемента1, потребитель 7 тока на транзисторе 8,При подаче напряжения на выходеустанавливается положительный потенциал и конденсатор 2 заряжается разыостным током резистора 5 и-токомколлектора транзистора 8. После заря. да конденсатора 2 до требуемого напряжения на выходе спускового элемента 1 потенциал"изменяется с положй-.тельного на отрицательный и-конденсатор 2 разряЖается через коллектортранзистора 3 до обратного напряжения, " восле чего на выходе спускового эле"йбйта- снова устанавливается положительный потенциал и конденсатор 2вновь заряжается до требуемого напряжения и т,д.Потребитель 7 тока обеспечйзаетйотреблеййе "тока зарядакбндейсатора2 прймо"Щэопорциональное величине вте кающего на его вход тока нагрузки. формула иэобретенйя11ГенеРатор прямоугольных импульсов,содержащий спусковой элемент, выполи: л-. . . ненный, например, на операционномусилителе, вход которого подключен кпервой обкладке конденсатора,другаяобкладка которого соединена с общейминой устройства, а выход подключенк одному вйводу резистора нагрузки,о т л и ч а ю щ и й с я тем, что, сцелью обеспечения изменения длительности импульса при применении сопротивления резистора нагрузки при одновременном"повышении КПД, в него вве дены. потребитель тока и транзистор,причем другой вывод резистора нгрузки соединен с входом спускового элемента через эмиттерноколлекторный переход транзистр;.,ра, база-которого подключена кобщей шине устройства, потрЕбительтока включен между другим выводом резистора нагрузки и входом спусковогоэлемента.эо Источники информации,йринятые во внимание при экспертизе1. Авторское свидетельство СССРР 289496, кл. Н 03 К 4/28, 02.07,68.2. Шило В.Л. Линейные интегральныесхемы. И., Сов. радио, 1974, рис. 4.42, с. 175 (прототип).Редакт к илиа Составитель А Горбачев-Е. Караулова Техред С.Мигунова - Корре68/60 Тираж 995 , ПодпиВНИЙПИ Гбсударственного комитета СССРпо делам изобретенийы открытый113035, Москва, Ж, Раущская наб., д. 4т МеППП "Патент", г. ужгород, ул. Проектная, 4
