Формирователь двухступенчатых импульсов

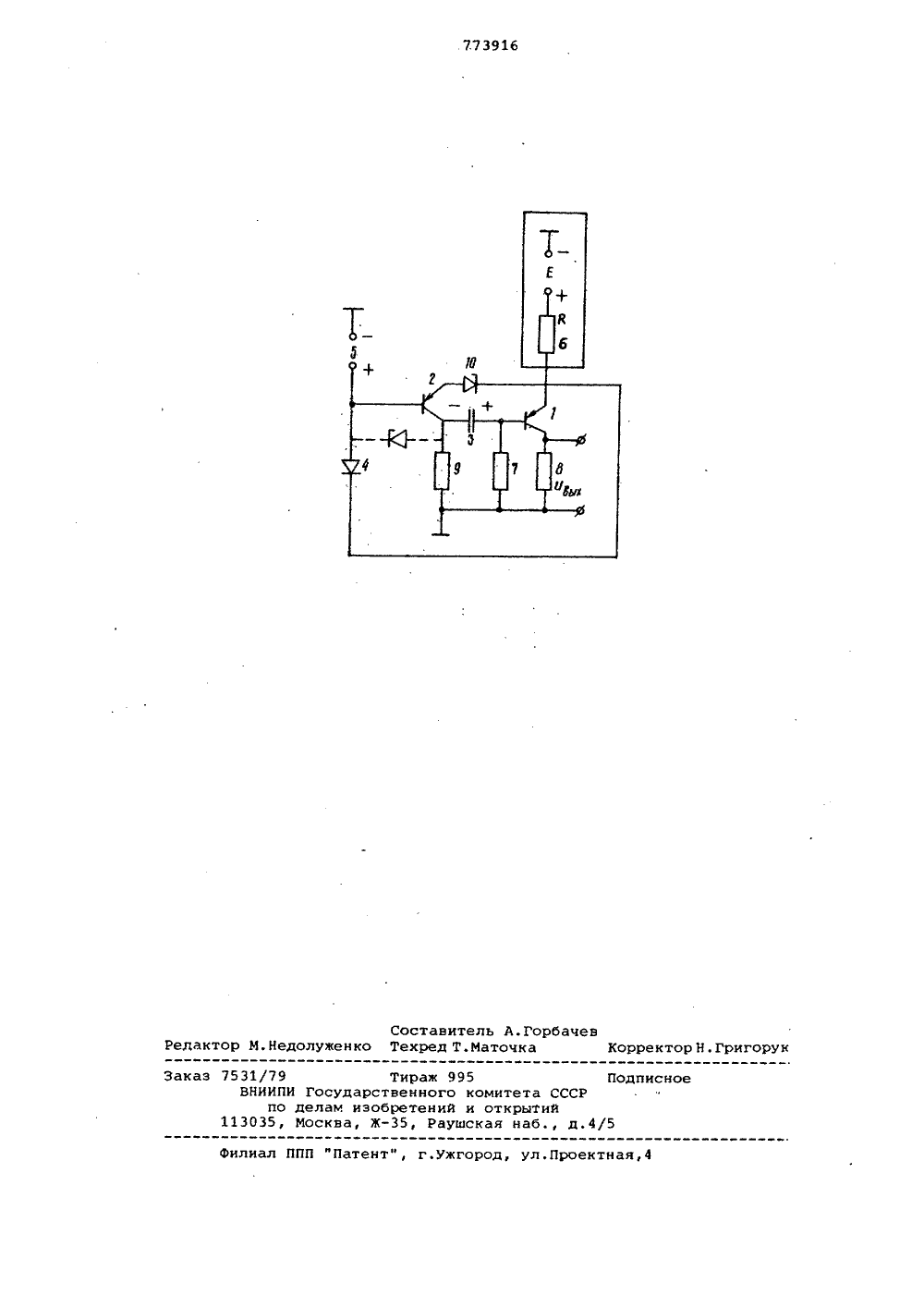

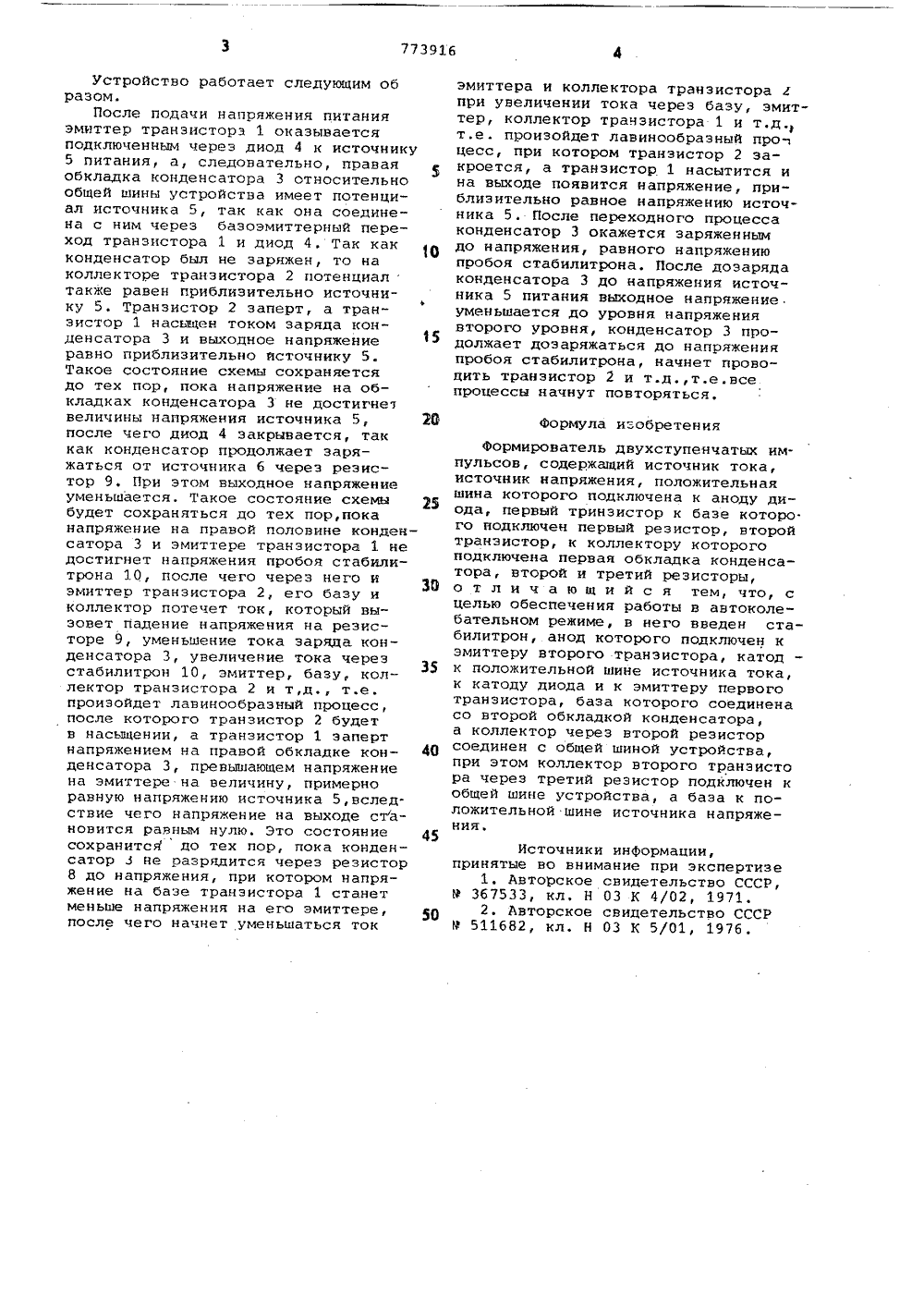

Союз Советских Социалистических Республик(22) Заявлено 24. 02. 78 (21) 2584899/18-21с присоединением заявки Нов(5)М. Кл.Н 03 К 4/02 Н 03 К 5/01 Государственный комитет СССР оо дедам изобретений и открытийимпульсов, содержащий источник тока,источник напряжения, положительная шина которого подключена к аноду диода, первый транзистор к базе которого подключен первый резистор, второйтранзистор, к коллектору которогоподключена первая обкладка конденсатора, второй и третий резисторы,введен стабилитрон, анод которого подключен к эмиттеру второго транзистора, катод - к положительной шине источника тока, к катоду диода и к эмиттеру первого транзистора, база которого соединена со второй обкладкой конденсатора, а коллектор через второй резистор соединен с общей шиной устройства, при этом коллектор второго транзистора через третий резистор под. ключен к общей шине устройства, а база к положительной шине источниканапряжения.На чертеже приведена схема устройства. Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики.Известен Формирователь ступенчатого напряжения содержащий триггеры, разделительные диоды, реэисторные делители напряжения, импульсно-потенциальные схемы совпадения Я .Недостатком устройства является его сложность, невозможность работы в автоколебательном режиме.Наиболее близким в техническом решении к предлагаемому является формирователь двухступенчатых импульсов, содержащий источник тока, источник 15 напряжения, положительная шина которого подключена к аноду диода, первый транзистор к базе которого подключен первый резистор, второй транзистор,к коллектору которого подключена пер вая обкладка конденсатора, второй и- третий резисторы 2).Недостатком устройства является невозможность его работы в автоколебательном режиме.25Цель изобретения - обеспечение ра боты устройства в автоколебательном режиме.Поставленная цель достигается тем, что в Формирователь двухступенчатых 30 Устройство содержит первый транзистор 1, второй транзистор 2, конденсатор 3, диод 4, источник 5 напряжения, источник б тока, первый резистор 7, .второй резистор 8,третий резистор 9, стабилитрон 10.устройство работает следующим об разом.После подачи напряжения питания эмиттер транзистора 1 оказывается подключенным через диод 4 к источнику 5 питания, а, следовательно, правая обкладка конденсатора 3 относительно общей шины устройства имеет потенциал источника 5, так как она соединена с ним через базоэмиттерный переход транзистора 1 и диод 4. Так как конденсатор был не заряжен, то на коллекторе транзистора 2 потенциал также равен приблизительно источнику 5. Транзистор 2 заперт, а транзистор 1 насыщен током заряда конденсатора 3 и выходное напряжение равно приблизительно источнику 5. Такое состояние схемы сохраняется до тех пор, пока напряжение на обкладках конденсатора 3 не достигнет величины напряжения источника 5, 26 после чего диод 4 закрывается, так как конденсатор продолжает заряжаться от источника 6 через резистор 9. При этом выходное напряжение уменьшается. Такое состояние схемы будет сохраняться до тех пор,пока напряжение на правой половине конденсатора 3 и эмиттере транзистора 1 не достигнет напряжения пробоя стабилитрона 10, после чего через него и эмиттер транзистора 2, его базу и коллектор потечет ток, который вызовет падение напряжения на резисторе 9, уменьшение тока заряда конденсатора 3, увеличение тока через стабилитрон 10, эмиттер, базу, коллектор транзистора 2 и т,д., т.е. произойдет лавинообразный процесс, после которого транзистор 2 буцет в насыщении, а транзистор 1 заперт напряжением на правой обкладке кон денсатора 3, превышающем напряжение на эмиттере на величину, примерно равную напряжению источника 5,вслед ствие чего напряжение на выходе становится равным нулю. Это состояние сохранится до тех пор, пока конденсатор 3 не разрядится через резистор 8 до напряжения, при котором напряжение на базе транзистора 1 станет меньше напряжения на его эмиттере, после чего начнет уменьшаться ток эмиттера и коллектора транзистора при увеличении тока через базу, эмиттер, коллектор транзистора 1 и т.д. т,е. произойдет лавинообразный про- цесс, при котором транзистор 2 закроется, а транзистор 1 насытится и на выходе появится напряжение, приблизительно равное напряжению источника 5. После переходного процесса конденсатор 3 окажется заряженным до напряжения, равного напряжению пробоя стабилитрона. После дозаряда конденсатора 3 до напряжения источника 5 питания выходное напряжение уменьшается до уровня напряжения второго уровня, конденсатор 3 продолжает дозаряжаться до напряжения пробоя стабилитрона, начнет провоцить транзистор 2 и т.д.,т.е.все процессы начнут повторяться.Формула изобретенияФормирователь двухступенчатых импульсов, содержащий источник тока, источник напряжения, положительная шина которого подключена к аноду диода, первый тринзистор к базе которо. го подключен первый резистор, второй транзистор, к коллектору которого подключена первая обкладка конденсатора, второй и третий резисторы, о т л и ч а ю щ и й с я тем, что, с целью обеспечения работы в автоколебательном режиме, в него введен стабилитрон, анод которого подключен к эмиттеру второго транзистора, катод к положительной шине источника тока, к катоду диода и к эмиттеру первого транзистора, база которого соединена со второй обкладкой конденсатора, а коллектор через второй резистор соединен с общей шиной устройства, при этом коллектор второго транзисто ра через третий резистор подключен к общей шине устройства, а база к положительной шине источника напряжения.Источники инФормации,принятые во внимание при экспертизе1, Авторское свидетельство СССР,Р 367533, кл. Н 03 К 4/02, 1971.2. Авторское свидетельство СССРР 511682, кл. Н 03 К 5/01, 1976.
