Формирователь задержанных импульсов

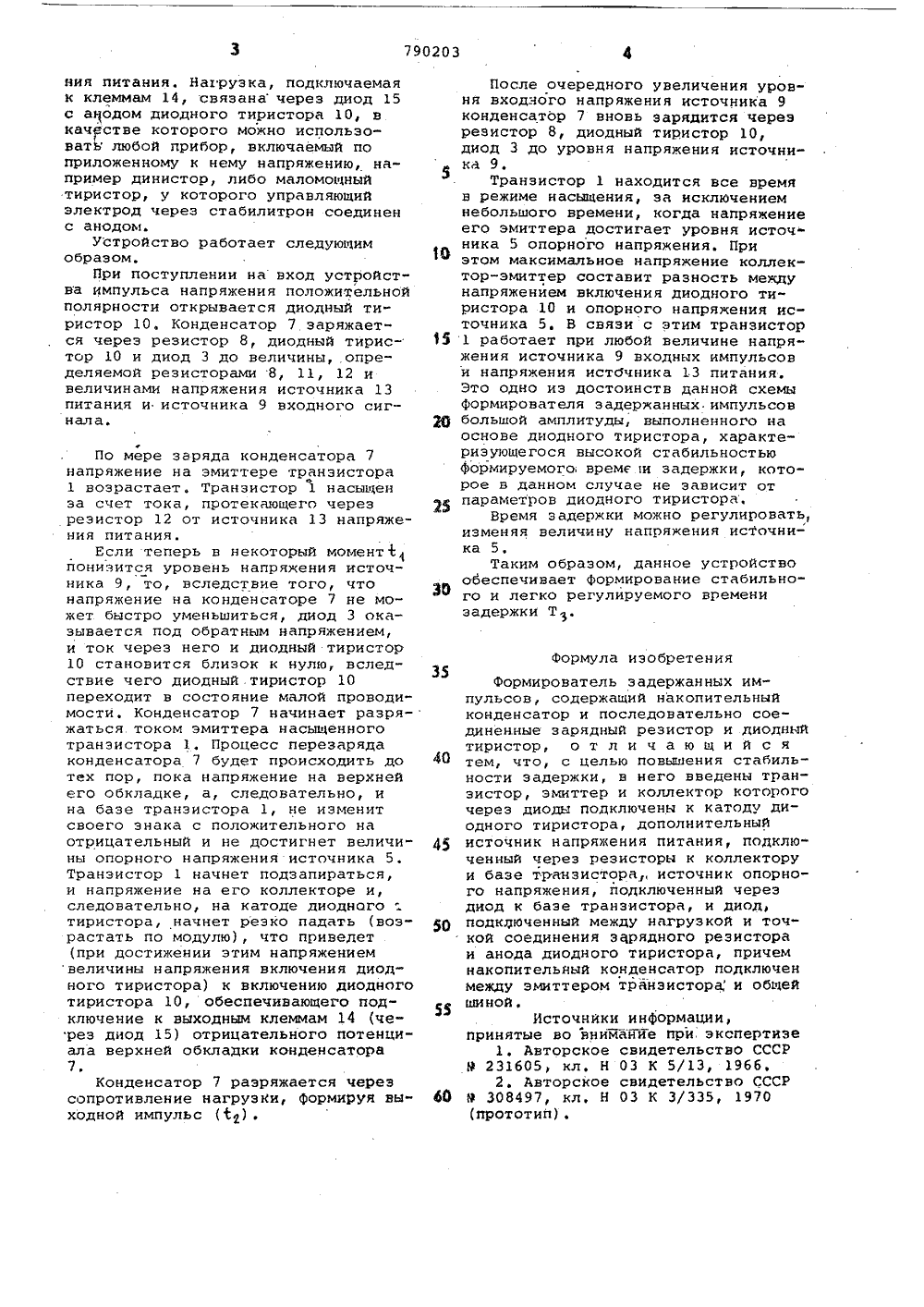

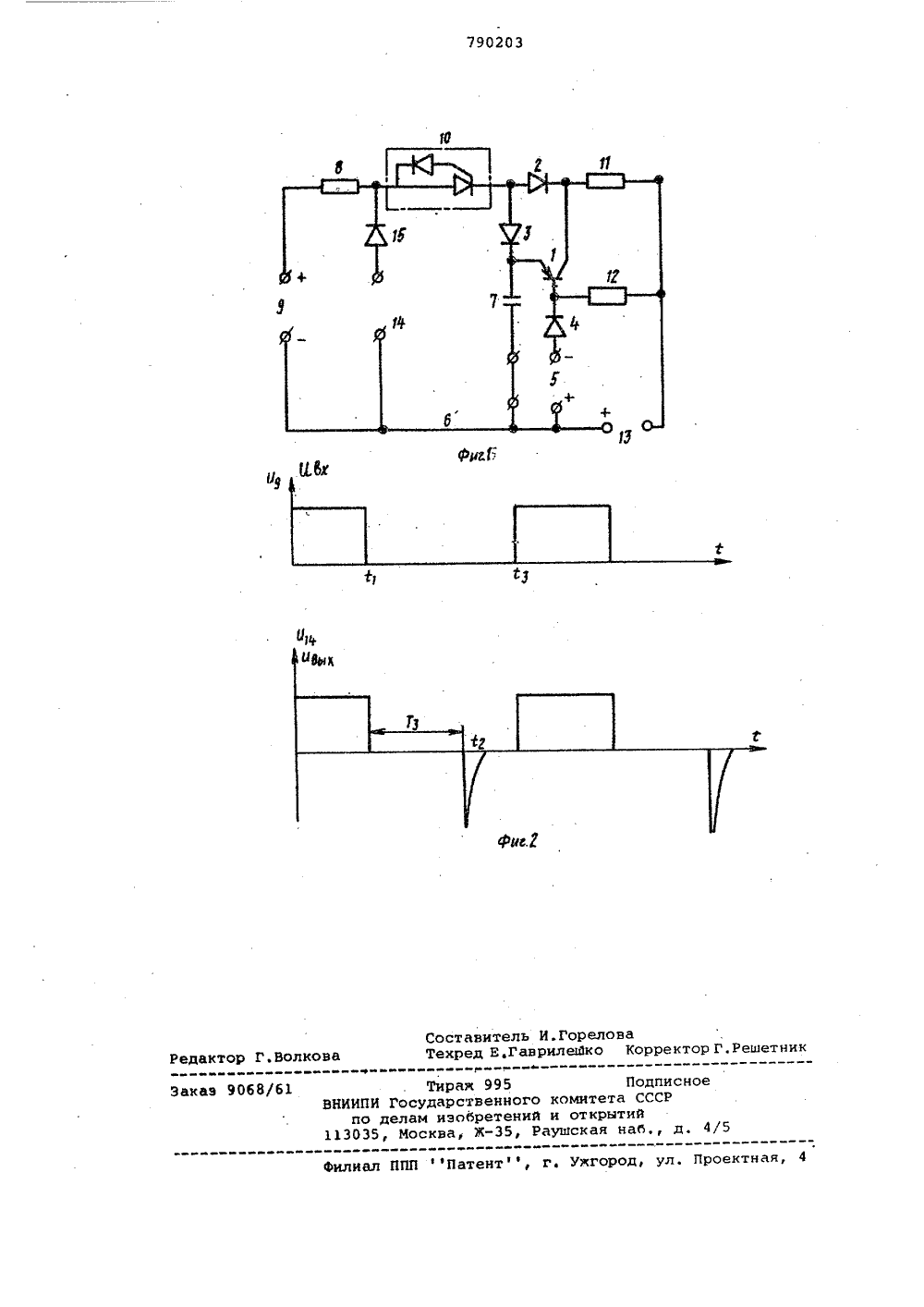

ОП И СЛЯЙД ИЗОБРЕТЕНИЯ Союз Советскик Социалистических Республик(22) Заявлено 121173 (21) 1968995/18-21с присоединением заявки Нов(23) Приоритет -Опубликовано 2 31280., Бюллетень Йо 4 7Дата опубликования описания 23,12,80 Государственный комитет СССР ио делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ЗАДЕРЖАННЫХ ИМПУЛЬСОВ Изобретение относится к радио"электронике и может быть использовано для формирования мощного импульса, задержанного относительно заднего фронта входного импульса.Известно устройство задержки .импульсов, выполненное на резисторах,конденсаторах и динисторе (1),Недостатком известного устройстваявляется низкая стабильность формируемого интервала времени задержки.Наиболее близким по техническойсущности к предлагаемому являетсяформирователь задержанных импульсов,содержащйй положительт(ый: конденсатори йоследовательно соединенные зарядный резистор и динистор (2),Недостаток такого устройства также заключается в нестабильности времени задержки, обусловленной большимразбросом напряжения включения динисторов.Цель изобретения - повышение стабильности задержки.Поставленная цель достигаетсятем, что в устройство введены транзистор, эмиттер и коллектор которого через диоды подключены к катодудиодного тиристора (динистора), дополнительный источник напряжения пи тания, подключенный через резисторык коллектору и базе транзистора, источник опорного напряжения, подключенный через диод к базе транзистораи диод, подключенный между нагрузкой и точкой соединения зарядногорезистора и анода диодного тиристора, причем накопительный конденсатор подключен между эмиттером транзистора и общей шиной.На фиг. 1 изображена принципиальная электрическая схема формирователя задержанных импульсов; нафиг. 2 - эпюры входного и выходного 15 сигналов.Устройство содержит транзистор1 в коллекторной и эмиттерной цепяхкоторого включены диоды 2 и 3, а вбазовую цепь через диод 4 включен 20 источник 5 опорного напряжения. Между эмиттером транзистора 1 и общейшиной б подключен накопительныйконденсатор 7. Зарядный резистор 8подключен(одним выводом к источнику9 входных импульсов, а другим выводом через диодный тиристор 10 - кобьединенным анодам диодов 2 и 3.Коллектор и база транзистора 1 подключены соответственно через резис- ЗО торы 11 и 12 к источнику 13 напряжеВния питания. Нагрузка, подключаемая к клеммам 14, связаначерез диод 15 с а(одом диодного тиристора 10, в качрстве которого можно использо- ватЫ любой прибор, включаемый по приложенному к нему напряжению, например динистор, либо маломощный тиристор, у которого управляющий электрод через стабилитрон соединен с анодом.Устройство работает следующим образом,При поступлении на вход устройст" ва импульса напряжения положительной полярности открывается диодный тиристор 10, Конденсатор 7 заряжается через резистор 8, диодный тиристор 10 и диод 3 до величины, определяемой резисторами 8, 11, 12 и величинами напряжения источника 13 питания и источника 9 входного сигнал а. По мере заряда конденсатора 7 напряжение на эмиттере транзисторао1 возрастает. Транзистор 1 насыщен за счет тока, протекающего через резистор 12 от источника 13 напряжения питания.Если теперь в некоторый момент 1,( йонизится уровень напряжения источника 9, то, вследствие того, что напряжение на конденсаторе 7 не может быстро уменьшиться, диод 3 оказывается под обратным напряжением, и ток через него и диодный тиристор 10 становится близок к нулю, вследствие чего диодный тиристор 10 переходит в состояние малой проводимости. Конденсатор 7 начинает разряжаться. током эмиттера насыщенного транзистора 1. Процесс перезаряда конденсатора 7 будет происходить до тех пор, пока напряжение на верхней его обкладке, а, следовательно, и на базе транзистора 1, не изменит своего знака с положительного на отрицательный и не достигнет величины опорного напряжения источника 5. Транзистор 1 начнет подзапираться, и напряжение на его коллекторе и, следовательно, на катоде диодного тнристора, начнет резко падать (возрастать по модулю), что приведет (при достижении этим напряжением величины напряжения включения диод- ного тиристора) к включению диодного тиристора 10, обеспечивающего подключение к выходным клеммам 14 (через диод 15) отрицательного потенциала верхней обкладки конденсатора 7.Конденсатор 7 разряжается через сопротивление нагрузки, формируя выходной импульс (Ф) . 35 45 50 5 60 После очередного увеличения уровня входного напряжения источника 9 конденсатор 7 вновь зарядится через резистор 8, диодный тиристор 10, диод 3 до уровня напряжения источника 9, Транзистор 1 находится все время в режиме насыщения, эа исключениемнебольшого времени, когда напряжение его эмиттера достигает уровня источника 5 опорного напряжения. Приэтом максимальное напряжение коллектор-эмиттер составит разность междунапряжением включения диодного тиристора 10 и опорного напряжения источника 5, В связи с этим транзистор 1 работает при любой величине напряжения источника 9 входных импульсови напряжения источника 13 питания.Это одно из достоинств данной схемыформирователя задержанных импульсовбольшой амплитуды, выполненного наоснове диодного тиристора, характеризующегося высокой стабильностьюФормируемого, време и задержки, которое в данном случае не зависит отпараметров диодного тиристора,Время задержки можно регулировать,изменяя величину напряжения источника 5.Таким образом, данное устройствообеспечивает формирование стабильного и легко регулируемого временизадержки Т.,Формула изобретенияФормирователь задержанных импульсов, содержащий накопительныйконденсатор и последовательно соединенные зарядный резистор и диодныйтиристор, о т л и ч а ю щ и й с ятем, что, с целью повышения стабильности задержки, в него введены транзистор, змиттер и коллектор которогочерез диоды подключены к катоду диодного тиристора, дополнительныйисточник напряжения питания, подключенный через резисторы к коллекторуи базе транзистора источник опорного напряжения, подключенный черездиод к базе транзистора, и диод,подкЛюченный между нагрузкой и точкой соединения зарядного резистораи анода диодного тиристора, причемнакопительный конденсатор подключенмежду эмиттером транзистора, и общейшиной.Источники информации,принятые во внимаТгйе при, экспертизе1. Авторское свидетельство СССР9 231605 кл, Н 03 К 5/13, 1966,2. Авторское свидетельство СССР9 308497, кл. Н 03 К 3/335, 1970790203 рай; Составитель И.ГореловаТехред Е,Гаврилешко Корректс ет Редактор Г.Волков Тираж 995 ПодписноПИ Государственного комитета СССРо делам изобретений и открытий35, Москва, Ж, Раушская наб д. Заказ 9068 В илиал ППП Патент, г. Ужгород, ул. Проектная,
