Третьяков

Номер патента: 1491623

Опубликовано: 07.07.1989

Авторы: Косарев, Павлов, Третьяков

МПК: B23B 19/02, B23B 47/00

Метки: инструментальная, оправка

...обработке точных отверстий.Целью изобретения является повышение точности обработки эа счетуменьшения погрешностей, связанныхс вращением шпинделя и установкойоправки в послелний,На чертеже представлена инструментальная оправка,Инструментальная оправка содержит корпус 1, во внутренней полостикоторого размещен пневмодвигатель2, связанный через муфту 3 с валом4, ца котором закреплен инструмент5, плунжер 6 с пружиной 7, расположенный в зоне конического хвостовика 8 корпуса 1 двуплечий рычаг 9,имеющий сферическую опорную поверхность и установленный с воэможностью качения, и клапан 10 подводасжатого воздуха, соединенный с внутренней полостью корпуса 1. Двуплечий рычаг 9 одним плечом связан сплунжером 6, предназначенным...

Номер патента: 1489896

Опубликовано: 30.06.1989

Авторы: Кустов, Третьяков

МПК: B21D 28/30, B21D 53/30

Метки: колеса, обода, отверстий, пробивки, стенках, типа

...внешнем основании усеченногоконуса 14 жестко закреплен дополнительный кулачок 21, выполненный в виде полого цилиндра с двумя рабочимиповерхностями 22 и 23 на внутреннейстороне. Каждая рабочая поверхность22 и 23 имеет участки в виде конических секторов соответственно 24 и25. Секторы 24 расположены с возможностью взаимодействия с роликами 15,контактирующими с усеченным конусом14, секторы 25 - с роликами 15, контактирующими с усеченным конусом 13.Для установки обрабатываемого изделияв корпусе 2 выполнен кольцевой паз изакреплено опорное кольцо 26Устройство работает следующим образом.В исходном положении на кольцо26 устанавливают обрабатываемое изделие. Включением рабочего цилиндра8 поворачивают кулачок 16 вокругоси устройства на угол,...

Номер патента: 1484394

Опубликовано: 07.06.1989

Авторы: Бойчук, Грешнов, Смолянский, Третьяков

МПК: B08B 9/08

Метки: емкостей, мойки

...подпружиненного дросселя 23, которое закрывается регулировочным винтом 26, итри отверстия для винтов 27 крепле-,.ния крьппки 19 к корпусу регулятора.Корпус регулятора заполняется маслом типа ИСчерез отверстие, которое закрывается пробкой 2840Червячную нарезку 20 выполняютизвестным способом с углом наклона70-80 к образующей, исходя иэ требований ограничения объема перетокамасла по обводному каналу эа один 45оборот вала регулятора.Наличие впускного клапана на входе и выполнение регулятора вращениясопловой головки в виде вала с червячной нарезкой в совокупности с подпружиненным дросселем, установленным вобводном канале, позволяют автоматически регулировать скорость вращениясопловой. головки в зависимости отдавления рабочей...

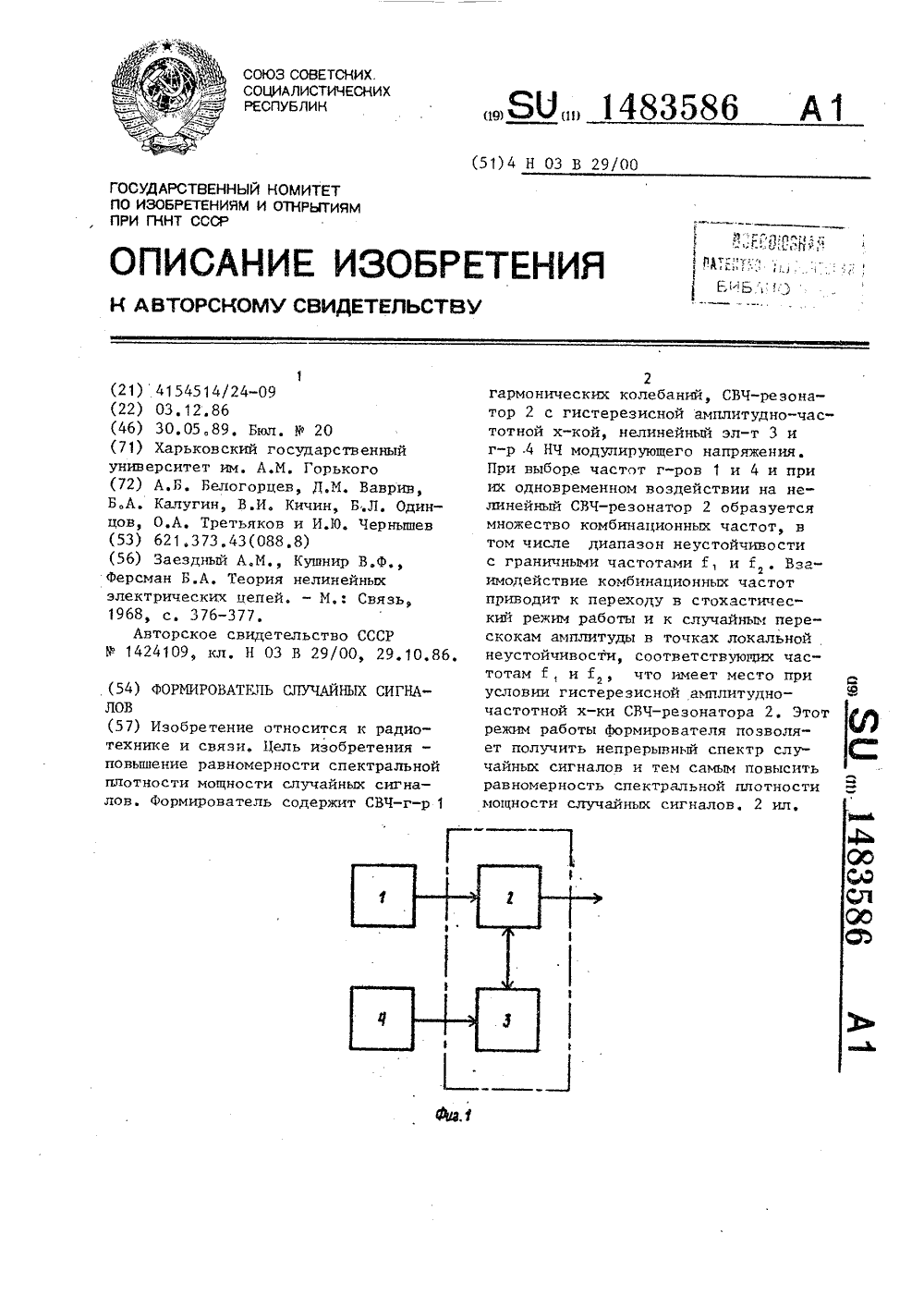

Номер патента: 1483586

Опубликовано: 30.05.1989

Авторы: Белогорцев, Ваврив, Калугин, Кичин, Одинцов, Третьяков, Чернышев

МПК: H03B 29/00

Метки: сигналов, случайных, формирователь

...неустойчивостихарактеристики СБЧ-резонатора 2 сгистерезисной амплитудно-частотнойхарактеристикой (фиг 2). Генератор 4является источником низкочастотногомодулирующего сигнала, частота кото 35рого выбрана из неравенства ОЯ с Г,где й- полоса пропускания СВЧ-резонатора 2, в результате чего имеетместо периодическое изменение частоты во всем диапазоне резонансных частот СВЧ-резонатора 2,В результате указанного выбора частот СВЧ-.генератора 1 и генератора 4и при их одновременном воздействиина нелинейньп СВЧ-резонатор 2 обра 45зуется множество комбинационных частот в диапазоне резонансных частот,куда входит также диапазон неустойчивости с граничными частотами Й и(фиг. 2). Взаимодействие комбинационных частот приводит к переходув...

Номер патента: 1480073

Опубликовано: 15.05.1989

Авторы: Гольмаков, Третьяков, Тужилкин

МПК: H02P 1/50

Метки: асинхронного, пуска, ресинхронизации, синхронной

...протекает через вентили 13 выпрямителя5, дроссель 6, тиристоры 14 инвертора 3, питающую сеть (П), тиристоры 16инвертора 3, дроссель 7, датчик 9 то, ка, вентили 15 выпрямителя 5. Такимобразом, энергия обмотки 12 возбуждения передается через выпрямитель 5и инвертор 3 в питающую сеть (П) .Система 2 управления выпрямителя 1заблокирована сигналом с выхода блока11 поиска режима и выпрямитель 1 не ра.ботает, Дроссели 6 и 7 обеспечивают непрерывность тока инвертора 3 на период коммутации вентилей 13 и 15 выпрямителя 5 для устойчивой работы тиристоров 14 и 16 инвертора 3.Начальная установка угла управления системы 4 управления инвертора 3выбирается, как правило, близкой к90 эл,град. (угол отсчитывается отточки естественного зажигания...

Номер патента: 1479527

Опубликовано: 15.05.1989

Авторы: Килиевич, Лисицкий, Молчанов, Морозов, Сафьян, Соколов, Солтан, Третьяков, Фогель

МПК: B21B 45/02, C21D 1/62

Метки: газожидкостной, проката

...1 через патрубок .2, при вводе в полость распределяется на два равно- количественных жидкостных потока обратного направления, Газообразный агент, находясь под повышенным давлением, истекает через сопла 6 в полость корпуса 1, откуда, захватывая частички жидкости, истекает через сопла 3 в ниде распыленного газожидкостного потока на поверхность обрабатываемого проката.Снабжение коллектора 4 дисковой поперечной перегородкой 7, расположенной между патрубками подвода газа 5, боковая, поверхность которой размещена в полости корпуса 1, и установка патрубка подвода жидкости 2 3соосно поперечной оси перегородки 7 обеспечивает распределение потокажидкости на два равных потока, движущихся во встречных направленияхотносительно направления газа При...

Номер патента: 1476004

Опубликовано: 30.04.1989

Авторы: Акбаров, Гомельский, Майоров, Покрас, Третьяков

МПК: D01G 25/00

Метки: конденсор

...6 с находящейся в ее средней части подшипниковой опорой 7, взаимодействующей с валом перфорированного барабана. Боковина 8 корпуса 1 имеет фланец 9 с перфорацией 10 на его ци линдрической поверхности, а на тор-, це подвижной части 5 обода барабана закреплено гибкое уплотнение 11, контактирующее с внутренней поверхностью фланца.Хлопковое волокно, транспортируемое воздухом по волокноотводу, поступает на перфорированный барабан 2, где происходит его отделение от воздуха. Отработавшии запыленный возэ5 дух отсасывается вентилятором с торцовой стороны барабана в патрубок 3, Приток воздуха из боковых зазоров между барабаном и боковинами, об 10 разующийся за счет присоса воздуха через кольцевой зазор между валом барабана и левым диском (фиг.1) и...

Номер патента: 1475816

Опубликовано: 30.04.1989

Авторы: Вишнякова, Калугин, Слюдиков, Третьяков

МПК: B29D 30/08

Метки: пневматических, покрышек, сборки, шин

...примерно 0,1 мм, а ширина примерно О мм. Это позволяет положить ленты на ту часть заворота, где она лучше обеспечивает его фикса 1475816цию. Прежде всего, следует накладывать ленту 5 ближе к краю заворота. Если фиксацию требуется усилитель, ленту 5 следует намотать и на среднюю часть заворота. Фиксирующее действие ленты 5 можно усилить числом оборотов намотки. При указанных размерах масса ленты мала и составляет 1 г на 1 м длины, Поэтому при 3 - 4 оборотах расходуется 6 - 8 г резины на грузовой и 3 - 4 г на легковой покрышке.Профилированную резиновую деталь 610 фиксируют намоткой ленты 5 на ее кромки с одной или с обеих сторон (фиг. 5). Далее осуществляют наложение последующих деталей и завершают сборку,При формовании шин типа Р в...

Номер патента: 1470749

Опубликовано: 07.04.1989

Авторы: Баканов, Евменов, Колпакова, Кустова, Третьяков, Юнников

МПК: C08K 5/28, C08L 81/02

Метки: композиция, полимерная

...на основе полифениленсульфида и может быть использовано в машиностроении, приборостроении, радиоэлектронике для получения изделий с повьппенными требованиями по теплостойкости и механической прочности.Целью изобретения является увеличение разрушающего напряжения при изгибе и растяжении, ударной вязкости и теплостойкости материала.Композицию получают смешением компонентов в смесителе с Е-образными лопастями в течение 20 мин, затем смесь экструдируют с последующей грануляцией в экструдере с дегазационной зоной при 280-320 С. Изделия получают методом литья под давлением в машиностроении, приборостроении,радиоэлектронике для получения изделий с повышенными требованиями потеплостойкости и механической прочности. Изооретение позволяет...

Номер патента: 1465388

Опубликовано: 15.03.1989

Авторы: Белобров, Погребняк, Семенихин, Сидоров, Третьяков

МПК: B65G 45/02

Метки: грузонесущего, конвейера, органа, смазки, цепи, шарниров

...относится к промышленно 11 у транспорту, в частности к устройствам ;1 ля смазки шарниров цепи грузонесущего органа конвейера,Цель изобретения - повышение надежности смазки.На фиг. 1 изображено устройство на нижней ветви конвейера, общий вид; на фиг, 2 - сечение А - А на фиг. 1.На основании 1 установлена плита 2 с порой 3 в виде горизонтальных роликовПлита 2 имеет возможность вертикально 1 о перемещения и подпружинена относиТельно основания 1 посредством пружин 4.На плите 2 установлена рама 5 с двумя ядами вертикальных роликов 6, располо енных по обе стороны от опоры 3 с возможностью взаимодействия с цепью грузойесущего органа 7 конвейера.На раме 5 смонтирован шприц 8 со смазочной головкой 9, отстоящей с зазором С 20 От шарниров цепи 10...

Номер патента: 1465354

Опубликовано: 15.03.1989

Авторы: Куличенков, Третьяков, Хабаров, Чиннов, Шапошников

МПК: B65B 53/00

Метки: предметов, рукав, упаковывания

...28 выполнены с С-образными отсеками 32, возле которых находятся рычажные захваты 33 для захвата края рукавного материала 8. Захваты 33 посредством рычагов 34 и ролики 35 взаимодействуют с расположенными на корпусе 30 устройства барабанными копирами 36.Дисковый нож 10 расположен на выходе конвейера 13 с дополнительного ротора 12. Транспортер 1 взаимодействует с ротором 6, а отводящий транспортер 11 выполнен в виде вращающегося стола и установлен на выходной ветви конвейера 13. Устройство также снабжено роликами 37, нагревательными элементами 38 и толкателем 39.5 Устройство работает следующим образом,Рукавный эластичный материал 8 устанавливают на рулонодержатели 22 на каждой позиции ротора 12. Внутрь рукавного эластичного...

Номер патента: 1463701

Опубликовано: 07.03.1989

Авторы: Александров, Михайлов, Третьяков

МПК: B66C 17/00

Метки: кран-балка

...1 расположены приводные валы 10 с закрепленными на них звездочками 11, связанные между собой приводной цепью 12. Цепь 12 охватывает отклоняющие ролики 13 и натяжное устройство 14. Отклоняющие ролики 13 установлены на корпусе 1 так, что их оси вращения расположены ниже осей вращения приводных валов 10. На выдвижной стреле 4, в верхней ее части, закреплена зубчатая рейка 15, которая своими зубьями связана с приводной цепью 12, причем шаг зубчатой рейки 15 кратен шагу приводной цепи 12. На стреле 4 смонтирована с воэможностью пе редвижения электрическая таль 16. Устройство работает следующим образом.Вращение от электродвигателя 5 передается через муфту 7 на редуктор 6, а далее через цепную передачу 9 на приводную звездочку 8,От...

Номер патента: 1459647

Опубликовано: 23.02.1989

Авторы: Третьяков, Шерман

МПК: A01M 13/00

Метки: насекомых, обонятельных, пневматическое, рецепторов, стимуляции

...по показанию манометра 5 с помощью переменного пневмодросселя 4 устанавливают требуемое давление, обеспечивая постоянный продув трубки 12 через один из контейнеров 1 и гибкую впускную трубку 10,Дпя работы в ручном или автомати" ческом режиме в линии 6 стимуляции стабилизатором 29 давления устанавливают давление питания в пределах 1,2 - 1,4 кг/см, используя манометр 28.Стимуляцию насекомого в ручном режиме проводят при отключенных пневмо тумблерах 19 и 26 и включенном пневмотумблере 18, предварительно установив давление питания в линии 6 стимуляции по манометру 8 с помощью переменного пневмодросселя 7 и переклю чив распределитель 13 потоков воздуха на пахучие вещества из контейнера 11.В ручном и автоматическом режиме выход 8 камеры...

Номер патента: 1458801

Опубликовано: 15.02.1989

Авторы: Меркулова, Сластен, Третьяков

МПК: G01N 29/00

Метки: волн, зависимости, затухания, коэффициента, ультразвуковых, частотной

...осцилло-,графа 7, третий выход синхронизатора9 подключен к входу блока 10 модулирующего напряжения, выход которогосоединен с входом частотного модулятора 11. Выход частотного модулятора11 подключен к первому входу генератора 12 импульсов, второй вход генератора 12 импульсов соединен с четвертым выходом синхронизатора 9.Ультразвуковой широкополосный преобразователь 1 акустически соединенс буферным стержнем 13, который акустически соединен с исследуемым образцом 14.55Способ измерения частотной зависимости коэффициента затухания ультразвуковых волн осуществляют следующим образом, 14588015 1 О 15 20 25 30 35 40 45 50 55 при подаче на него соответствующего модулирующего напряжения, например, линейно изменяющегося с блока 10 модулирующего...

Номер патента: 1458003

Опубликовано: 15.02.1989

Авторы: Гинтер, Иванов, Николаев, Третьяков

МПК: B03B 5/52

Метки: винтовой, гидроклассификатор

...н.: две Фракции по крупности,с помощью насоса (не показан) подаютчерез обитающий патрубок 5 в приемнуюкамеру 4, в которой с помощью шнекашлам 9 Формируется в поток, Сформировавшийся ь приемной камере 4 потокшлама с заданной скоростью по шнеку9 поступает на классифицирующую поверхность сита 6, вращающегося вокругсвоей оси в направлении движения по"тока шлама, прижимается к ней поддействием центробежных сил и классифицируется. Мелкая фракция (подситный продукт) проходит через щели между колосниками в подситную полость,откуда как готовый продукт разгружается через патрубок 2, Крупная фракция (надситный продукт) проходит поповерхности сита в пределах нахождения винтовой направляющей шнека 9и через цилиндрический стакан 7 ипатрубок 3...

Номер патента: 1455213

Опубликовано: 30.01.1989

Авторы: Головенкин, Смирнов-Васильев, Третьяков, Чернышов

МПК: F28D 15/02

Метки: испытаний, стенд, тепловых, труб

...комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к теплотехнике, а именно к установкам для испытаний тепловых труб.Цель изобретения - упрощение кокс"5трукции и уменьшение габаритных размеров стенда,На чертеже избражен предлагаемыйстенд (гидравлическая, схема), общийвид, 1 ОСтенд содержит включенные в контурциркуляции теплоносителя охладитель1 тепловой трубы 2 и расходный бак 3,с размещенным внутри него мерным баком 4, в котором соосно установлен,каналом 6, выведенный за пределы баков 3 и 4 нижним концом, снабженным, теплообменником 7 с термостатируемойсредой, циркулирующей через термостат...

Номер патента: 1454723

Опубликовано: 30.01.1989

Авторы: Бессонов, Гальчевский, Зацепин, Кириченко, Ряднов, Третьяков, Шапошников

МПК: B29C 65/40

Метки: пакетов, пленочных, сварки, термопластичных

...относится к сварке пласт 1 чных масс, а именно к устройствам для сарки термопластичных материалов с испЬльзованием присадочного материала, и ьрожет быть применено для сварки термопласт 1 чных пленок, в частности горловин поли 5 эгиленовых пакетов. Цель изобретения - упрощение конструкции устройства.На фиг. 1 изображено устройство, вид спереди; на фиг, 2 - то же, вид сверху; на иг. 3 - разрез А - А на фиг, 1. Устройство содержит приспособление ;.ля подачи пакетов и совмещения их боко ых стенок в зоне горловин, выполненное в иде пары параллельно установленных и приыкающих одна к другой цепных передач 12, экструдер 3 для получения присадоч ой ленты с фильерой 4, в которой выполненродольный паз 5 для прохождения горло . ин пакетов, при этом...

Номер патента: 1453552

Опубликовано: 23.01.1989

Авторы: Александров, Лузгин, Молоков, Морозов, Петров, Третьяков, Четверня, Шигин, Шипицын

МПК: H02M 5/22

Метки: входным, инвертера, последовательного, пуска, фильтром

...преобразователя необходимо нажать кнопку "Стоп", приэтом блок 5 возвращается в исходноесостояние, запрещая работу формирователя 3 импульсов, снимаются импульсыуправления с тиристоров выпрямителя2, и он закрывается. Напряжение нафильтровой емкости инвертора 8 начинает быстро падать, информация об1453552 этом через датчик 7 напряжения поступает на компаратор 9, который возвращается в исходное состояние, останавливая блок 10 управления инвер 5 тором 8. Преобразователь останавливается. Не случайно компаратор 9 выполнен с петлей гистерезиса, это необходимо для исключения ложных срабатываний компаратора при случайных 10 провалах питающего напряжения, Поэтому верхний порог срабатывания компаратора выбран О,ЗП, а нижний 0,2 П , где П -...

Номер патента: 1452770

Опубликовано: 23.01.1989

Авторы: Третьяков, Турчин, Чиннов

МПК: B65G 47/24

Метки: выдачи, колпачков, ориентирования, типа

...поверхности 12 расположены колки 13 длязахвата изделий эа отверстие,Однако изогнутые Г-образно колкимогут быть закреплены и с торцабарабана. Механизм 3 вторичного ориентирования изделия выполнен в виде барабана из двух подвижных вдоль вала14 дисков 15 с углублениями на сопрягаемых торцах, образующих карманы 4, Глубину карманов выполняют 35 по размерам наибольшей высоты иэделия предгалаемой к ориентации группы изделий типа колпачок 16. От выпадения из барабана механизма 3колпачки удерживаются склизом 17,Устройство работает следующимобразом.3145Изделия, например колпачки 6, при вращении транспортирующего механизма 2 попадают на призматическую поверхность 12 (способствующую их развороту для захода на колки), закрываются колками 13 и...

Номер патента: 1452697

Опубликовано: 23.01.1989

Авторы: Дубинин, Колесник, Третьяков, Чубенко, Юрченко

МПК: B29C 47/88

Метки: гофрированных, охлаждения, термопластов, труб

...в секцию 2, где происходит удаление остатковхладоагента с наружной поверхности трубы22. С этой целью воздух под избыточнымдавлением через канал 17 в стакане 16, полость между подшипниками 15, каналы 18 и полость в кольцевой камере 11 подается в сопла 10, из которых направляется высокоскоростными потоками на трубу 22 в направлениях, тангенциальных к ее наружной поверхности. Посредством электродвигателя 12 и ременной передачи со шкивами 13 и 14 кольцевая камера 11 вместе с соплами 10 вращаются вокруг трубы 22.Вследствие расположения сопл 10 равномерно по периметру кольцевой камеры 11, наклонно к нему и смещению их одна относительно другого в продольном направлении, а также благодаря вращению сопл 10 вокруг трубы 22 обеспечивается...

Номер патента: 1449160

Опубликовано: 07.01.1989

Авторы: Третьяков, Хвостенков

МПК: B02C 17/18

Метки: мельницы, разгрузочное, трубной

...кусковых материалов и может быть использовано в горно-рудной, химической и других отраслях промышленности.Цель изобретения - повышение эффективности процесса удаления готового продукта.На фиг. 1 представлено разгрузочное устройство трубной мельницы,продольный разрез; на фиг. 2 - вид А на фиг.Разгрузочное устройство трубной мельницы размещено в полой цапфе 1 15 и состоит из втулки 2, содержащей центральную спир,ль 3, направление витков которой со.:.падает с направлением выгрузки материала из ьельнпцы, и основную периферийную спираль 4, 20 направление витков которой противоположно, разгрузочных окон 5. При этом высота нижней кромки центральной спирали над поверхностью втулки 2 составляет 1-3 максимального циа метра мелющих тел в зоне...

Номер патента: 1446022

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Третьяков, Хабаров, Чирков

МПК: B65B 1/36, B65B 3/00

Метки: наполнения, продуктом, сыпучим, тары

...тары,Устройство работает следующимобразом.Тара 30 транспортируется подводящим транспортером 9 к вводящейтурникетной звездочке 7 и перемещается последней на опорную платформу29 (фиг, 1 и 2), При вращении ротора5 тара 30 перемещается по позициям1-ХЧ, на которых производятся следущие операции,На позиции 11 (фиг. 3) нижнеекоромысло 34 в результате взаимодействия ролика 39 с копиром 12 перемещается по нижней направляющей 38к кронштейну 36 в свое крайнее верхнее положение, где происходит,смыкание тары 30 с нижним кольцом 42 центрирующей шайбы 27 по еговнутренней поверхности,При переходе с позиции 11 на позицию 1 Ч (фиг, 4) верхнее коромысло32 в результате взаимодействия ролика39 с копиром 11 перемещается по верхней направляющей 37...

Номер патента: 1446021

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Третьяков, Хабаров, Чирков

МПК: B65B 1/36

Метки: наполнения, продуктом, сыпучим, тары

...111 верхний конец гиб кого,патрубка перемещают вверх допринятия им цилиндрической формы.На позиции 1 Ч тару, подающий игибкий патрубки приводят во вращениеи через продуктопровод подают объемно отмеренную дозу 5 продукта в тару, а верхний конец гибкого патрубкаотпускают в исходное положение до принятия им грушевидной формы с образованием полости 6 вокруг подающегопатрубка. Продукт, соприкасаясь свнутренней поверхностью подающегопатрубка, получает вращение, а навыходе из него под действием центробежных сил веером разлетается в горизонтальной плоскости и равномернозаполняет емкость тары,На позиции Ч емкость тары максимально заполняют, а излишки продуктасобирают в полость 6 и образуюткомпенсационный объем продукта.На позиции Ч 1...

Номер патента: 1446020

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Третьяков, Шиманис

МПК: B65B 1/20

Метки: продуктов, сыпучих, фасования

...оказывается ниже, чем в области8, но выше, чем в условиях покоящейся тары. С началом повторного исте.чения продукта через верхний срезтары подачу продукта прекращают,трубу 2 удаляют из тары и прекращают55вращение столика 3,Проверка способа проводилась напродукте Чистоль (фиг, 3). Банка устанавливается под наполнительной трубой на фиксирующем столике, который поднимает ее к торцу упомянутой трубы. После внедрения в горловину банки наполнительной трубы на глубину до 10 мм через последнюю поступает продукт, а банка приводится во вращение со следующими режимами. разгон вращения до частоты и = 1700 об/мин в течение= 0,3 с, время врашения при частоте 1700 об/мин,4 с, время торможения до 300 об/мин за 0,1 с, затем выдержка при частоте 300...

Номер патента: 1444904

Опубликовано: 15.12.1988

Авторы: Богомолов, Третьяков

МПК: H01J 49/10

Метки: зарядам, ионов, пучка, селектированного

...двигаться по окружности большего радиуса. Если направление поля противоположно направлению движения иона, то ион тормозитсяв слоев и затем совершает следующийвитоК циклоиды, смещаясь в направлении эмиссионного отверстияТаким Образом, дрейф ионов с выбранным отно"шением Л/7:, в сторону эмиссионногоотверстия осуществляется в том слу"чае, если ионы попадают в слой привстречном направлении электрического 40поля, т.е, за время совершения ионом1/2 оборота в магнитном поле электрическое поле должно измениться на период. Это условие выполняется в томслучае, если ион совершает половинуоборота за время, равное периоду изменения электрического поля, т.е,1Т = -- ,Т2 1где Т, - период обращения иона в магнитном полес 1Т " период изменения...

Номер патента: 1440994

Опубликовано: 30.11.1988

Авторы: Жирнова, Лужанская, Сергеев, Третьяков, Чупка

МПК: D21C 3/02

Метки: целлюлозы

...варкидревесины сосны проводят в автоклаве,снабженном системой принудительнойциркуляции, объемом 5 л. Навеска.абсолютно сухой древесины 500 г, Условия варки: подъем температуры от80 до 12 С в течение О мин, варкапри 12 С - О мин, гидромодуль 4:1,расход щелочи - 187 (ед. НаО),Варки проводят в присутствии АХи ДМА (или ДЭА), а для сравнения - вприсутствии Ы,И-диметил-п-фенилендиамина (ФДАПо окончании варки целлюлозу промывают водой, сортируют на ситах и 40анализируют.Результаты, представленные втабл. 1, показывают, что при варкес добавкой 0,357 АХ и 0,09 . ДМА получается целлюлоза практически с тем 45же выходом и степенью делигнификации,что и при варке с добавкой 0,5 АХ(варки 3 и 4), Использование 0,057,ДМА в композиции с АХ...

Номер патента: 1440934

Опубликовано: 30.11.1988

Авторы: Величко, Жигач, Зорихин, Иванов, Исупов, Корогодский, Никольский, Сизов, Третьяков, Червяков, Шкраб

МПК: C21C 5/48

Метки: металла, многосопловая, продувки, фурма

...блока, выполненного по оси симметрии головки фурмы 4, кислород из предсоплового объема С поступает также в дозвуковую часть сопла Лаваля 7 и Ч-образных щелевых сопл 8. Со срезов сопл Лаваля 5 и 7 истекают круглые сверхзвуковые газо-вые струи - основные струи. Со срезов серповидных шелевых сопл 6 и Ч-образных щелевых сопл 8 истекают серповидные сверхзвуковые газовые струи и Ч-образные сверхзвуковые газовые струи. Эти струи имеют короткий начальный участок со сверхзвуковой ударно-волновой структурой. Вследствие зжекции серповидные газовые струи и Ч-образные газовые струи сливаются сосновной струей газа. При слиянии всех струй образуется составная суммарная струя. Составная струя имеет по оси сверхзвуковое ядро с малой амплитудой...

Номер патента: 1440368

Опубликовано: 30.11.1988

Авторы: Бенкендорф, Дерепаскин, Кулешов, Терпиловский, Третьяков

МПК: A01B 13/10, A01B 35/26, A01B 49/02 ...

Метки: орган, почвообрабатывающий, рабочий

...9. Лапы 2 с рабочими органамн 4 устанавливают передкатком 9.Рабочий орган работает следуюцим 3 Ообразом.При движении рабочего органа впочве крылья лапы 2 подрезают пластпочвы на всю глубину обработки и частично крошат его. При сходе с крыльевлапы 2 поток почвы попадает на рьгклящие ножи 5 свободно вращающегосяротационного рабочего органа.4 и до 1полнительно крошится, при этом в силутого, что свободно вращающийся рабочий орган 4 выполнен в форме усеченного конуса, а ножи установленыпо образующей этого конуса, то привращении его происходит интенсивноекрошеяие солонцовово и подсолонцово.го слоев и их перемешивание за счет дподнятия рыхлящими ножами 5 комочковподсолонцового слоя в солонцовый.Вращение свободно вращающегорабочего органа 4...

Номер патента: 1437768

Опубликовано: 15.11.1988

Авторы: Литвинов, Скрипка, Третьяков

МПК: G01N 27/72

Метки: воды, магнитной, эффективности

...из брезента), Объем водызависит от размера используемыхэлектродов и не превышает 1 л. Применяемые .электроды (1 и 2) изготавли 55вают из нержавеющей стали (пластины100 х 30 х 1 мм). После электролизаводу сразу разделяют на анодную (у положительного электрода) и катодную(у отричательного электрода) и замеряют с помощью рН-метра (милливольтметра типа рН, рНи др,) значение водородного показателя (рН)или электродный потенциал электрода(например, типа ЭСЛ-07) в пробеводы, отобранной у отрицательногоэлектрода. Для измерения рН может использоваться универсальная индикаторная бумага.Аналогичным образом измеряют стандартный электродный потенциал иливодородный показатель воды, не подвергнутой магнитной обработке, Вкачестве показателя...

Номер патента: 1434372

Опубликовано: 30.10.1988

Авторы: Белов, Дрягин, Павельев, Паршин, Третьяков

МПК: G01R 23/04

Метки: волномер

...Поля резонатора.Один из пленочных металлических выводов диода 6 подключен к индикато ру, другой вывод заземлен. Зеркало 2, как и в прототипе, выполнено в виде резонансного отражателя, обеспечивающего разряжение спектра продольных колебаний и, следовательно, однознач- д 5 ность отсчета измеряемой длины волны. Резонансный отражатель образует цва плоских расположенных вблизи друг от друга зеркала, одно из которых вы"Полнено частично пропускающим.излучение, а другое - глухим. В качестве квазиоптического элемента 3 связи используется натянутая на рамку тефлоновая пленка.Волномер работает следующим образом.Измеряемое излучение посредством кваэиоптического элемента 3 связи поступает в резонатор. Подстройкой зеркал 1 и 2 обеспечивается...
