Кличко

Номер патента: 1595746

Опубликовано: 30.09.1990

Авторы: Зацепин, Кличко, Третьяков

МПК: B65B 1/20, B65B 1/36

Метки: наполнения, продуктом, сыпучим, тары

...перемещения относительно обоймы 35 при помощи пружины 37, имеющей жесткость, меньшую жесткости пружины 29, Взаимное расположение обоймы 35 и опорной платформы8 ограничено пазами 38 в обойме 35 и штифтами 39, связанными с платформой 8.Подвижная часть 40 телескопической стоики 13 имеет возможность с помощью винтовой пары 41 и 42, приводимой во вращение конической передачей 43 и 44, при необходимости, зависящей от исходной высоты тары, перемещаться относительно основания стойки 13 по шпонке 45, изменяя тем самым расстояние между опорной платформой 8 и корпусом, закрепленным наверху подвижной части 40 стойки 13. Внутри корпуса 46 расположен механизм 47 привода захватов 6для вращения тары (фиг. 2 и 8), состоя- ся истечение излишка...

Номер патента: 1541125

Опубликовано: 07.02.1990

Авторы: Кличко, Корб, Передеренко, Чемерисов, Чирков

МПК: B65B 43/10

Метки: продуктов, сыпучих, упаковывания

...27, проходит через приспособление 28 для еепродольного ск.падывания, где складывается вдвое вдоль своей продольнойоси, попадает в захваты 10, раэрезается на секции 2 режущим приспособлением 29, а каждая секция 2 изгибаетсязахватами 10 в своей продольной плоскости так, цто открытая ее часть рас"полагается в радиальном направленииотносительно центральной точки, на"ходящейся в плоскости изгиба. При перемещении носителей 1 из зоны протяжки ленты 11 в зону дозирования,плечовоздействия изменяется от максимального размера до минимального, приэтом свариваются боковые швы секции2, последние разгоняются, на участкенакопления продуктом линейная ско;рость их движения равна линейной скорости движения полого ротора дозатора 12, При...

Номер патента: 1446022

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Третьяков, Хабаров, Чирков

МПК: B65B 1/36, B65B 3/00

Метки: наполнения, продуктом, сыпучим, тары

...тары,Устройство работает следующимобразом.Тара 30 транспортируется подводящим транспортером 9 к вводящейтурникетной звездочке 7 и перемещается последней на опорную платформу29 (фиг, 1 и 2), При вращении ротора5 тара 30 перемещается по позициям1-ХЧ, на которых производятся следущие операции,На позиции 11 (фиг. 3) нижнеекоромысло 34 в результате взаимодействия ролика 39 с копиром 12 перемещается по нижней направляющей 38к кронштейну 36 в свое крайнее верхнее положение, где происходит,смыкание тары 30 с нижним кольцом 42 центрирующей шайбы 27 по еговнутренней поверхности,При переходе с позиции 11 на позицию 1 Ч (фиг, 4) верхнее коромысло32 в результате взаимодействия ролика39 с копиром 11 перемещается по верхней направляющей 37...

Номер патента: 1446021

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Третьяков, Хабаров, Чирков

МПК: B65B 1/36

Метки: наполнения, продуктом, сыпучим, тары

...111 верхний конец гиб кого,патрубка перемещают вверх допринятия им цилиндрической формы.На позиции 1 Ч тару, подающий игибкий патрубки приводят во вращениеи через продуктопровод подают объемно отмеренную дозу 5 продукта в тару, а верхний конец гибкого патрубкаотпускают в исходное положение до принятия им грушевидной формы с образованием полости 6 вокруг подающегопатрубка. Продукт, соприкасаясь свнутренней поверхностью подающегопатрубка, получает вращение, а навыходе из него под действием центробежных сил веером разлетается в горизонтальной плоскости и равномернозаполняет емкость тары,На позиции Ч емкость тары максимально заполняют, а излишки продуктасобирают в полость 6 и образуюткомпенсационный объем продукта.На позиции Ч 1...

Номер патента: 1446020

Опубликовано: 23.12.1988

Авторы: Зацепин, Кличко, Третьяков, Шиманис

МПК: B65B 1/20

Метки: продуктов, сыпучих, фасования

...оказывается ниже, чем в области8, но выше, чем в условиях покоящейся тары. С началом повторного исте.чения продукта через верхний срезтары подачу продукта прекращают,трубу 2 удаляют из тары и прекращают55вращение столика 3,Проверка способа проводилась напродукте Чистоль (фиг, 3). Банка устанавливается под наполнительной трубой на фиксирующем столике, который поднимает ее к торцу упомянутой трубы. После внедрения в горловину банки наполнительной трубы на глубину до 10 мм через последнюю поступает продукт, а банка приводится во вращение со следующими режимами. разгон вращения до частоты и = 1700 об/мин в течение= 0,3 с, время врашения при частоте 1700 об/мин,4 с, время торможения до 300 об/мин за 0,1 с, затем выдержка при частоте 300...

Номер патента: 1402487

Опубликовано: 15.06.1988

Авторы: Завьялов, Зацепин, Кличко, Третьяков, Шиманис

МПК: B65B 1/20

Метки: материалом, наполнения, сыпучим, тары

...8 имеет индивидуальный управляемый привод 15,а дозатор 1 оснащен мешалкой 16, которая также имеет индивидуальный при-"вод 17,Устройство также снабжено приспособлениями для подачи и отведениятары (например, банок), выполненными например, в виде направляющих 18.Между направляющими 18 в их плоскости и соосно со шнеком 8 расположенаприемная площадка 19, неподвижно закрепленная на неподвижной направляющей 20, на которой расположено приспособление для подведения тары кпатрубку 3, выполненное в виде подъемно-опускного стакана 21, который вверхней части оснащен конусом 22,а на втулке 23 жестко закрепленамуфта 24, контактирующая с поводком25, несущий ролик 26, подвижный врамке 27 и в стойке 28. Поводок 25несет на себе палец 29, взаимодействующий...

Номер патента: 1369988

Опубликовано: 30.01.1988

Авторы: Габитов, Кличко, Передеренко, Сенник

МПК: B65B 9/00

Метки: пакетов, полимерных, продуктом, сыпучим, упаковывания

...имеющая наибольшую площадь, становится опорной, и образуют группу 3, в которой паркеты 1 примыкают друг к другу по плоскостям А и С, затем группу 3 укладывают в обечайку 2, при этом их штабелируют так, что плоскости Б пакетов 1 выступают над торцами обечайки 2 на некоторую величину, например 15-20 мм. После этого пакеты 1 уплотняют путем введения их .выступающих частей в обечайку 2 и получают блок 4. Затеи блок 4 обандероливают эластичной пленкой 5, которую термообрабатывают по наружной поверхности обечайки 2, иполучают бандероль 6, которую направляют на образование транспортного пакета 7.Когда обечайку 2 располагают вертикально, пакеты 1 группируют в группу 8, в которой пакеты 1 примыкают друг к дРугу по плоскостям А и Б, затем группы...

Номер патента: 1227961

Опубликовано: 30.04.1986

Авторы: Кличко, Нам, Передеренко, Прядкин

МПК: G01M 3/04

Метки: герметичности, оболочек, эластичных

...с радиальными выступами 9 с образованиемканалов 10 для стока жидкости, соединенных с емкостями 6. С камерами2 связаны вакуумная система (не показана), загрузочное приспособление11 и приспособление для разбраковки,выполненное с транспортерами 12 и 13и с поворотными толкателями 14, размещенными в камерах 2 между емкостями 6 и ротором 1, Ротор 1 с камерами2 частично охвачен герметизирующимэлементом, выполненным в виде гибкого ремня 15 с щетками 16 и поворотными роликами 17. Для слива жидкости установлены лотки 18.Устройство для контроля герметичности работает следующим образом. Загрузочным приспособлением 11 эластичные оболочки 3 размещают в камерах 2. Вращают ротор 1, герметизируя часть камер 2 гибким ремнем 15, приводимым в...

Номер патента: 1212873

Опубликовано: 23.02.1986

Авторы: Зацепин, Кличко, Передеренко, Шапошников

МПК: B65B 51/26

Метки: пакетов, пленочных, сварки, термопластичных

...валике 15 жестко закреплена прижимная губка 16, в корпусе которой выполнен сквозной продольный паз. Пластина7 установлена на подпружиненном рычаге 18, один конец которого с помощью ролика 19 взаимодействует с дополнительным копиром 20, установленным по ходу вращения ротора 1, а другой конец подпружиненного рычага 18 свободно размещен на валике 15 в средней его части и усилием пружины 21 поджимается в направлении прижимной губки 6. При этом пластина 18 имеет форму, соответствующую форме сквозного продольного паза прижимной губки 16.Непрерывную подачу газа-теплоносителя осуществляют через источник, т.е. флейту 22, которая установлена по ходу вращения ротора 1 в зоне размещения копира 20. На роторе 1 во втулке 7 корпуса 2 размещен...

Номер патента: 1204397

Опубликовано: 15.01.1986

Авторы: B29L 7:00, Еременко, Кличко, Передеренко, Шапошников

МПК: B29C 65/10

Метки: газомтеплоносителем, пакетов, сварки, термопластичных

...пакетов из термопластичных материалов газом- теплоносителем.Устройство содержит трубку 1 для ода газа в камеру 2 с нагревательнымии элементами (не показаны). Камера 2 с помощью трубопровода 3 сообщается с дополнительной камерой 4, имеющей нагревательные элементы (не,показаны) и установленной на выходе из камеры 2 в непосредственной близости от свариваемого материала пакета.На выхоце из дополнительной какр 1 4 размещен патрубок 5 с отверстиями для подачи нагретого газа к месту сварки, т.е. на горловину пакета. При этом патрубок 5 имеет датчик 6 контроля температуры, например термопару, которая связана с нагревательными элементами дополнительной камеры 4. Камера 2 по своим размерам и количеству установленных в ней нагревательных...

Номер патента: 1199442

Опубликовано: 23.12.1985

Авторы: Абадаев, Дереча, Кличко, Решетнева, Танкелевич

МПК: B22C 9/04, B22D 27/04

Метки: многослойных, оболочковых, отливок, стальных, формах

...прилипанию ее к зернам песка, в результатечего водно-восковая дисперсия обволакивает частицы песка и удерживаетсяна них силами поверхностного натяжения, образуя плакированную смесь. Таким образом достигается равномерноераспределение ВВДв смеси и надежное 5 удержание ее на поверхности зерен песка в процессе работы.Приготовление смеси песка с водновосковой дисперсией осуществляется вустановке "кипящего слоя", при этомвыполняют смешение ВВДс песком,имеющим комнатную температуру илинагревшимся по ходу технологическогоопроцесса до температуры 80-100 С. Увлажнение песка оптимальной концентрацией дисперсии препятствует образованию пыли в процессе перемешивания,не приводит к комкованию и снижениютекучести смеси.Способ. опробован при...

Номер патента: 1186983

Опубликовано: 23.10.1985

Авторы: Кличко, Передеренко, Прядкин, Шапошников

МПК: G01M 3/36

Метки: герметичности, замкнутых, эластичных

...делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 Изобретение относится к испытаниям на герметичность эластичныхзамкнутых изделий и может быть использовано при котроле герметичности.упаковок,Цель изобретения - повышение технологичности.На чертеже представлена схемаустройства, реализующего способконтроля герметичности эластичныхзамкнутых изделий.Устройство содержит герметичнуюкамеру 1 с прозрачной крышкой 2 и ссистемой вакуумирования (не показана). В камере размещен держатель ввиде наклонной плоскости 3 с угломнаклона, равным критическому углупокоя недеформированного изделия 4относительно плоскости 3, с которойсвязана плита 5 для деформированныхизделий 4.Способ...

Номер патента: 1117331

Опубликовано: 07.10.1984

Авторы: Иванова, Капран, Кимель, Кличко, Купыро, Кучумов, Пряхин, Шемонаева

МПК: C22C 38/46

Метки: сталь

...высокого уровня пластичности и ударной вязкасти, поньпдению трещиноустойчивости стали при увеличении предела прочности и предела течучести стали, что вызывается легированием кремния,Предлагаемая сталь имеет в 1,6 раз выдге трещиноустойчивость, что объясняется воздействием магния, более низким содержанием никеля. Никель является элементом-акцептором и при введении в количестве 0,3-1,0 мас.% способствует уменьшению дисбаланса между элементами-донорами и элементами-акцепторами и вызывает поньпдение трещиноустойчивости по сравнению со сталью, не содержащей никель. Однако при увеличении содержания никеля свьпде 1,0 мас.% проявляется в большей мере влияние никеля на первичную кристаллизацию, Структура стали с содержанием до 1,5 мас.% никеля...

Номер патента: 971702

Опубликовано: 07.11.1982

Авторы: Бабаджанов, Кличко, Корб, Передеренко, Чирков

МПК: B65B 3/00

Метки: наполнения, сосудов

...10. Толкатель 5 установлен с наклоном в сторону неподвиж ного копира 4 по ходу движения головок 2. Угол наклона толкателя 5 соответствует тангенсу угла, выраженному отношением расстояния от турникетной звездочки 10 до начала копира 4 к высоте толхателя 5.Карусель 1 установлена на валу 11, 1 о связанном с общим приводом 12 и через передачу 13 с механизмом движения толкателя 5, который установлен на гибкой связи замкнутой цепной передачи 14.Устройство для наполнения сосудов 1 З работает следующим образом.Наполняемые сосуды 15 питающим транспортером 8 подаются к турникетной звездочке 10, которой захватываются и передаются на горизонтальную опоРную 20 плошадку 6, находящуюся в данный момент времени в крайнем нижнем положении.Затем при...

Номер патента: 894012

Опубликовано: 30.12.1981

Авторы: Бабенко, Иванова, Кличко, Кунгуров, Купыро, Кучумов, Сулименко, Танкелевич

МПК: C22C 38/32

Метки: сталь

...35 НХМЛ, 30 ХГСФЛ, применяемых для изготОВления ВысОконагруженных изделий 11.Однако эти стали не позволяют получать высокие механические свойства.Наиболее близкой к предлагаемой является сталь, содержащая, вес.%:Углерод 0,001-0,25Кремний 1,1-3,0Марганец 0,3-2,0Хром 0,3-1,35Медь 0,2-0,5Железо ОстальноеВозможны также добавки 2, титана циркония, ниобия, ванадия в следующих ко личествах, вес.%;Вольфрам Иванова, 3. С. Бабенко, Танкелевич, В. А. Куч Кличко0,30-1,00,20-0,300,05-0,300,01-0,300,20-0,350,001-0005 ХромМедьВанадийЦирконийМолибденБорРедкоземельныеметаллы 0,01-0,20 Железо Остальное Выплавку предлагаемой и известной стали производят и открытой 150 кг ин дукционной печи с магнезитовым тиглем. Молибден вводят в печь в виде...

Номер патента: 891505

Опубликовано: 23.12.1981

Авторы: Ахрарходжаев, Белов, Боровиков, Вершигора, Габитов, Гаврилов, Гончаров, Гушинский, Денисенко, Дорин, Дубровин, Еременко, Жигалин, Згибнев, Иванов, Касымов, Кириллов, Кличко, Корб, Коржавин, Кудьявин, Куличенков, Передеренко, Пупынин, Сницер, Третьяков, Федоров, Хейман, Цепковский, Чиннов, Чуриков, Шубин

МПК: B65B 9/06

Метки: ленточного, рукава

...Соединение оболочки может быть осуществлено с помощью клеевых или термосварных швов.Технологическая линия (фиг. 3) и узел образования второго шва (фиг. 4) включают систему роликов 11 для подачи ленты 2 материала, ролики 12 для присоединения первого края 6 к ленте и узел 13 для присоединения второго края 8 ленты, который включает два клинообразных тела 14 и 15, которые опираются на ролики 16 - 18, электроды 19 и 20 для нагрева лент материала и систему прижимных роликов 21 и 22 для образования сварного соединения.Ролик 22 закреплен на клинообразном теле 15.Способ осуществляют следующим образом.Первый край 6 ленты 2 формуют (загибают вдвое) и подводят к средней зоне 7. В образовавшийся канал 5 вставляют клинообразное тело 15 и опирают...

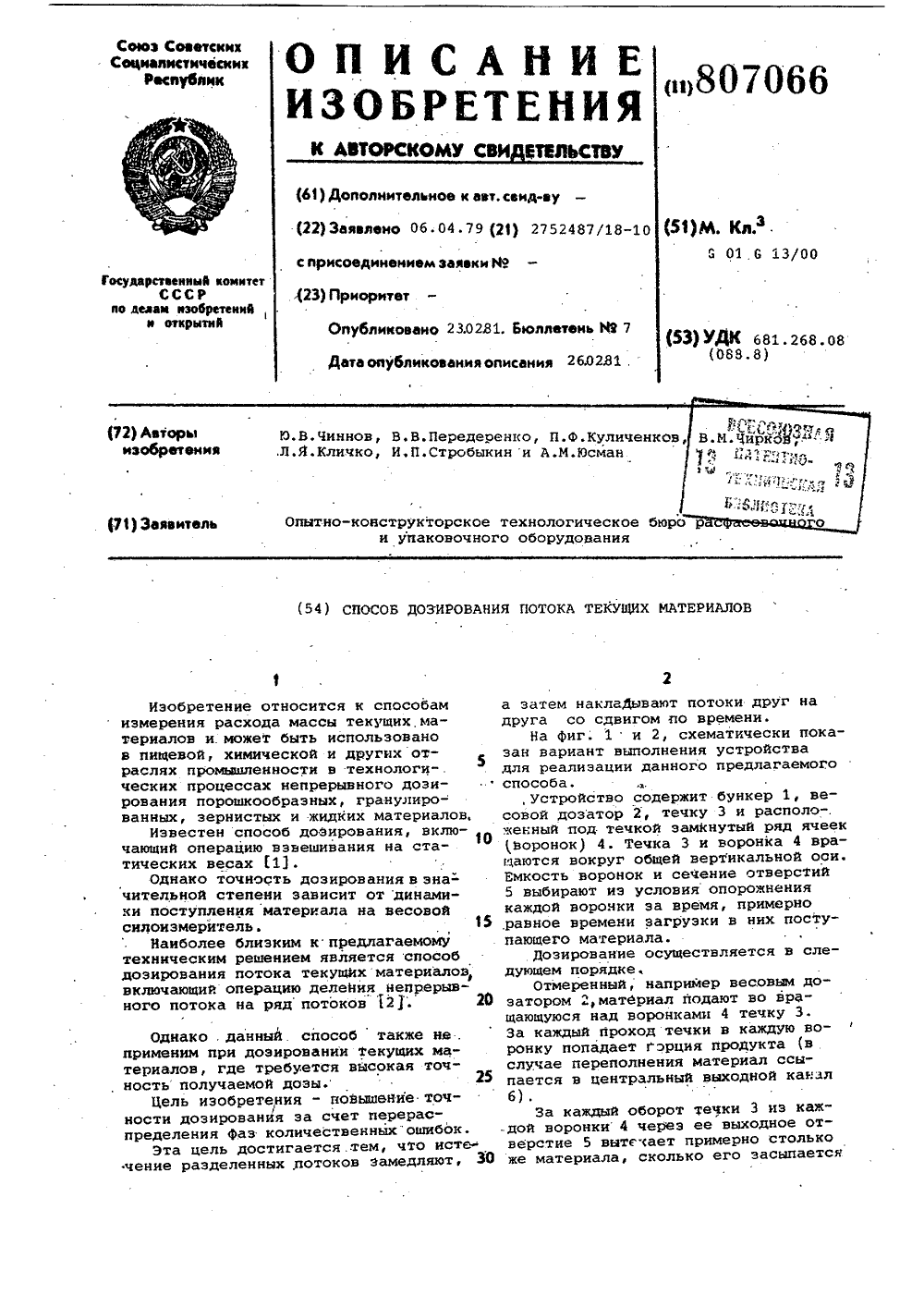

Номер патента: 807066

Опубликовано: 23.02.1981

Авторы: Кличко, Куличенков, Передеренко, Стробыкин, Чиннов, Чирков, Юсман

МПК: G01G 13/00

Метки: дозирования, потока, текущихматериалов

...в зна-"чительной степени зависит от динамики поступления материала на весовойсилоизмерителв. 15Наиболее близким к предлагаемому техническим решением является способ дозирования потока текущих материалов, включающий операцию делейия непрерывного потока на рядпотоков 12 20Однако .данный. способ также на . применим при дозировании текущих материалов, где требуется высокая точ, ностьполучаемой дозы,Цель изобретения - новьтаение точ/ности дозирования за счет перераспределения фаз количественных ошибок.Эта цель достигаетсятем, что исте чение разделенных потоков замедляют, 30 54) СПОСОБ ДОЗИРОВАНИЯ ПОТОКА ТЕКУЩИХ МАТЕРИАЛО807066 Составитель Т.устиноваедактор В.филенко ТехредЖ.Кастелевич Коррек Рошк Подписноеета СССРткрытийкая наб.,...

Номер патента: 767229

Опубликовано: 30.09.1980

Авторы: Гуляев, Иванов, Кличко, Купыро, Кучумов, Либин, Магницкий, Пряхин, Савицкий, Шемонаева, Щеголев

МПК: C22C 38/38

Метки: сталь

...стали представлены в таблицеХром, марганец, кремний, молибден вводились в виде ферросплавов. Церий Вводили в ковш в виде лигатуры. Пробные бруски. отливались по ГОСТ 7832-65. После термической обработки по режиму: нормализация 950 ОС выдержка 2 ч,отпуск 650 С выдержка 4 ч, закалка950 оС выдержка 1 ч, охлаждение в масле, отпуск 280 оС выдержка 4 ч.Сталь обеспечивает предел прочности 153-170 кгс/ммф; предел текучести133-145 кгс/мм; относительное удлинение 9,8-14,9; относительное сужение 24,0-40,2; ударная вязкость6,9-9,8 кгс м/см,Результаты изучения механическихсвойств предлагаемой стали показалиее преимушество прочностных свойствпо сравнению с известной.Благодаря высокому комплексу проч"ностных, пластических свойств и ударной...

Номер патента: 763188

Опубликовано: 15.09.1980

Авторы: Кличко, Передеренко, Третьяков, Чиннов, Чирков

МПК: B65B 9/06

Метки: ленты, наполнения, пакетов, полимерной, продуктом, сыпучим

...16, выполненные 35 во внутренних стенках питателя, покрытых тканью, в его внутреннюю полость под избыточным давлением подается воздух, создавая аэрацию продукта и увеличивая его текучесть, что предотвращает слежинание, Шнеком 17 продукт непрерывным потоком подается в камеру массометра 10, который регулирует постоянство массы подаваемого продукта в установленных пределах. Иэ массометра поток продукта направляется в воронкообразные отсеки 18 ротора 11.Одновременно лента 3 упаковочного материала с рулонодержателя 1 подается на приспособление 4, на котором складывается вдвое вдоль полосы, а затем поступает на барабан 5, где . нагретые элементы 6 снаринают ленту поперечными швами 8, и на ней образуются секции 7 пакетов, При подходе к отсекам...

Номер патента: 737294

Опубликовано: 30.05.1980

Авторы: Кличко, Куличенков, Передеренко, Стробыкин, Чиннов, Чирков

МПК: B65B 1/10

Метки: расфасовки, текучих

...для отвода неиспользованного продукта и шарнирно смонтированная заслонка, а по окружности карусепи расположены копирыдля взаимодействия с заслонкой. и 9.щим обра3 73кой 2 делят поток продукта на дискретныепорции, величина которых определяетсяооьемом или массой потока материала,скоростью движения трубчатых элементов4 и скоростью вращения течки 2,Так как течка 2 вршпается быстреекарусели 3, то за один оборот последнейв трубчатый элемент 4 попадает ряд порций материала из течки 2 и заданнаядискретная доза, подлежащая затариванию,набирается из множества порций. Таким образом, ошибка неравномерности подачи продукта в каждую тару усредняется, а разница массы между выходными дискретными порциями уменьшается в несколько раз.Пустая тара 11...

Номер патента: 645905

Опубликовано: 05.02.1979

Авторы: Кличко, Куличенков, Передеренко, Чиннов, Чирков

МПК: B65B 43/10

Метки: ленты, пакетов, секций, формования, эластичного

...секции 5.Секции пакетов можно изготавливать из двух пленок с помощью соединения их рядом поперечных и одним продольным швом для получения четырехшовных пакетов, в случае использования бумаги поперечные швы можно получить склеиванием.Полосу ленты с секциями затем формуют для подачи продукта или раскрывают горловины будущих пакетов путем изгибания полосы вокруг расположенных радиально по оси 6 дозирующих приспособлений 7, используя при этом вращающиеся по обе стороны пленки вакуумные присоски 8. Госле этого засыпают в открытые со стороны оси 6 секции 5 продукт (если продукт сыпучий), который подается в приспособления 7 во время их вращения питающим патрубком 9, После засыпки продукта полоса секций по54596,5 Формула изобретения 3дается на...

Номер патента: 642374

Опубликовано: 15.01.1979

Авторы: Евдокимова, Иванов, Ильин, Кличко, Кучумов, Магницкий, Пряхин, Розенберг, Федосеева, Шемонаева

МПК: C22C 38/58

Метки: сталь

...кальций предохраняет металл от повторного окисления при разливке.Содержание натрия и иттрия в пределах 0,005-0,1 вес.е уменьшает количество неметаллических включений встали и придает им глобулиэированнуюформу,642374 6,5 - 8,6 Примеры конкретного исполнения при-.ведены в таблице. Благодаря высоким прочностным, пластичным свойствам и высокой ударной вязкости предлагаемая литейная сталь может быть использована при изготовлении тяжелонагруженных деталей сложной конФигурации. При этом возрастает надежность и срок службы изделий. Таблица 1 Плавка Химический состав, вес.Ъ51 Мп Сг й 1 Мо СаГ 3Са 30 0 1 О,3,0,3 0 0)0025 0,1 1,7 6,0 4,0 О,бО020 0,02 л а ро ос гс 1 15 131,5 12 40,9,5 4,0 31 43,5 155 2,0 12,6 165 132,0 1 112,0 1 2,4 13 54,1 32,...

Номер патента: 601209

Опубликовано: 05.04.1978

Авторы: Игнатов, Кличко

МПК: B65G 47/02

Метки: загрузки, конвейеров, подвесных, разгрузки

...стола б и соединение секции 3 стрелы с тяговым органном 11 осуществляет."я подачей воздуха раопределителями:в нижнюю или верхнюю полость пневмоцилиндров 5 и 8. Поворотом стрелы вокруг неполвижной стойки 1 и подвижпостыл секции 2 относительно секции 3 обеспечивается перемещение стола б в любую точку круга, описываемого стрелой, нал которым проходит трасса подвесного конвейера 19. На поверхности этого круга в вертикальной плоскости подвесного конвейера под ним расположен тяговый органон 11, движущийся со окоростью подвесного конвейера либо эт собственного привода, либо от привода последнего. В зоне встречи стола б с трассой подвесного конвейера 19 устачсзлен копир 20, ограничивающий :зободное лзиженпе конца стрелы нал тяговым...

Номер патента: 580446

Опубликовано: 15.11.1977

Авторы: Буторин, Кличко, Передеренко, Стробыкин, Чиннов

МПК: G01F 11/00

Метки: дозирования, объемного, сыпучих

...известного устройства является узкий диапазон дозируемых материалов.Для расширения диапазона дозируемых материалов в предлагаемом устройстве в цилиндрической камере установлена фторопластовая втулка, а шнек выполнен ступенчатым,причем большая ступень расположена в нижней части камеры и по диаметру равна диаметру отверстия втулки. 20На чертеже показана принципиальная схема описываемого устройства, состоящего избункера 1, питателя 2, ворошителя 3, цилиндрической камеры 4 и дозирующего шнека 5,Цилиндрическая камера с внутренней стороны футерована фторопластовой втулкой 6.Витки 7 шнека 5 выполнены с зазором не менее "/ю сго диаметра между наружным диаметром шнека и внутренним диаметром камерыдля образования рубашки из продукта между...

Номер патента: 523840

Опубликовано: 05.08.1976

Авторы: Игнатов, Кличко, Чирков

МПК: B65G 17/06

Метки: горизонтально, замкнутый, конвейер, тележечный

...в начальной части копирных направляющих, вид сбоку," на фиг, 4 - вид сверху наха чарурдйся участок копираКонвейер содержит перемещаемые по налрвоиошим путям 1 тележки 2 с грузовыми платформами 3, тузовые платформы тележек свободно установлены на вертикаль -523840 рые поднимают платформу 3 над идушимирядом опущенными платформами, допуска.япри атом поворот платформ вокруг вертикальной оси,5 ной оси 4 и снабжены роликом 5, На криволинейных участках трассы конвейера установлены копирные направляющие 6.ФЙ начальной части копирных направляю щих на кронштейне 7 на оси 8 закреплен качаюпщйся участок копира 9 связанный с фиксатором 10, Качающийся участок копира 9 снабжен рычагом 11 и может занимать положения Х и И (фиг. 3Конвейер работает...

Номер патента: 481460

Опубликовано: 25.08.1975

Авторы: Гренфенштейн, Иванов, Игнатов, Ильин, Ким, Кличко, Нусратов, Файзуллаев

МПК: B30B 9/30

Метки: пресс, снопов, тюков, формирования

...устройства для загрузки доэвторав виде стола 1 0 и наклонного транспортера 11 и транспортера 12 для выгрузки тюков.Дозатор 2 и клешевой механизм 4 формирования тюков размещен нвд лотком 5один против другого. Стенка 7 жестко закреплена на лотке 5 и имеет внутреннююповерхность, выполненную по траекториидвижения конца клешни механизма формирования, а другая стенка 8 выполнена в виде пальцевой решетки и установлена шарнирно, 4 М 46 Опода .1 с;,опон к механизму формирования Огтт ( Кт(-ц тт,;т:л Ртс(: Гтт (1001(ИЛ 1 т(11 ДРа тт(, ти а ТРаис. и тстгро .,: .1.2 . ЭПЕКТ( Одв(ИГатЕЛями.ГГт. (тт; О,(тистт 11 ;стРт т(1 ТРВЕ 1(СПС(10 Т(ИР 1(10 ТСЯ6 У им В дозетор 2,При накоплении Определенной порции:0 дозаторе 2 днище д его Откидывается 1; снопы дада...

Номер патента: 377114

Опубликовано: 01.01.1973

Авторы: Вител, Ильин, Кличко

МПК: A01D 46/14

Метки: съемник, хлопка

...с пазами для крепления щеточных планок. Установка и надежное крепление щеточных планок в пазах сепараторов этих съемников затруднены, так как связаны с необходимостью точного изготовления их посадочных поверхностей. Кроме того, в связи с наличием пульсирующей нагрузки, действующей на планку в процессе работы съемника, происходит износ посадочных поверхностей, который вызывает выпадение щеточных планок и выход из строя сепараторов,В предлагаемом съемнике для упрощения монтажа и надежного зажима щеточных планок сепараторы выполнены из радиально прикрепленных к валу пружинящих пластин, имеющих профиль, соответствующий боковым поверхностям шеточной планки, и снабженных подвешенными грузами, воздействующими на плоскости пластин от...

Номер патента: 278462

Опубликовано: 01.01.1970

Авторы: Государственное, Ильин, Кличко, Орлов, Романов, Шевченко

МПК: B24C 5/06

Метки: аппарат, дробеметный

...отличается от известных тем, что, с целью сохранения технологических параметров факела дроби при измепении его направления путем сохранения постоянным расстояния от носка патрубка дооси вала, верхняя часть кожуха выполненапо дуге окружности с центром на оси вала иснабжена кронштейном с пазом для перемещения направляющего патрубка,Кроме того, для удобства в работе на поверхности кронштейна нанесена шкала соответствующая углам поворота направляющегопатрубка. 25На фиг, 1 схематично изобраемый дробеметный аппарат; навид сверху.Аппарат содержит вале лопасти 2, закрепленные на ДВОДЯ щие патрубки 3 с воронкойштейны б, закрепленные нажуха б, и пальцы 7.Изменение направления факела дроби осуществляется следующим образом.Ослабляют крепление...
