Стенд для испытаний тепловых труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1455213
Авторы: Головенкин, Смирнов-Васильев, Третьяков, Чернышов
Текст

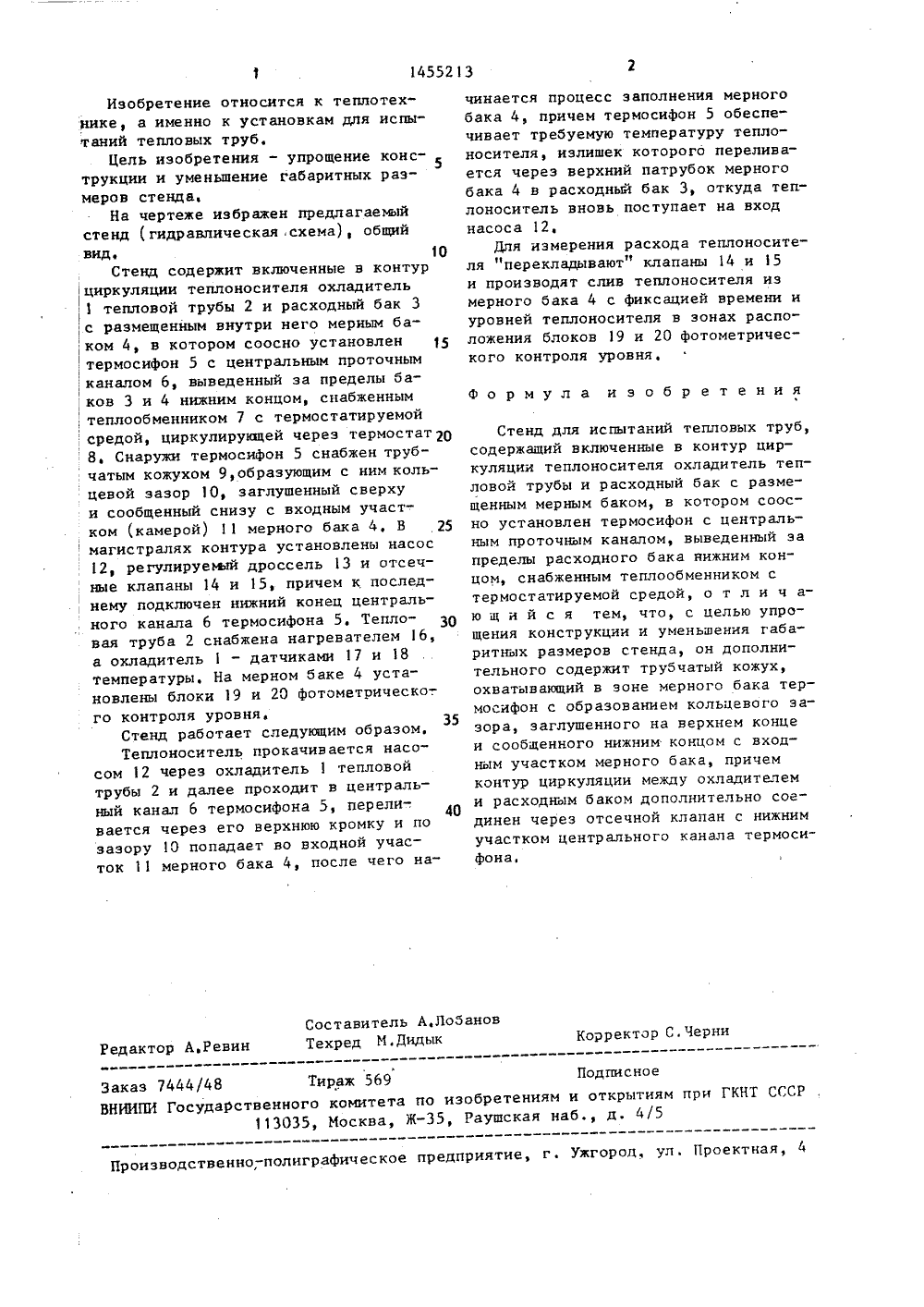

(57) Изобтехнике и тение относится к теозволяет упуменьшить г ростить конабаритные разиспытаний теп трукцию и.еры стенда ОсудАРственный кОмитетПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ П 1 НТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТ(21) 40560 (22) 17,04 (46) 30,01 (72) В,ф,Че сильев, С.В и Е.Н.Голо (53) 621.56 (56) Авторс Р 1326868, 23.01,86. (54) СТЕНД ТРУБ 8/24-068689, Бюл . В 4рнышевв, К.Г.СТретьяноввенкин5.58(088.8)кое свидетелькл, 7280 15 801455213 ловых труб содержит включенные в ктур циркуляции теплоносителя охладитель 1 тепловой трубы 2 и расходныйбак 3 с размещенным внутри него мерным баком 4, в котором соосно установлен термосифон 5 с центральнымпроточным каналом 6, снабженный снаружи трубчатым кожухом 9, Термосифон5 нижним концом подсоединен к теплообменнику 7 с термостатируемой средой, а тепловая труба 2 снабжена нагревателем 16. При работе стенда мерный бак 4 позволяет определять расход теплоносителя, а термосифон 5обеспечивает заданный уровень еготемпературы, 1 ил,1455213 чинается процесс заполнения мерногобака 4, причем термосифон 5 обеспечивает требуемую температуру теплоносителя, излишек которого переливается через верхний патрубок мерногобака 4 в расходный бак 3, откуда теклоноситель вновь поступает на входнасоса 12,Для измерения расхода теплоносителя "перекладывают" клапаны 14 и 15и производят слив теплоносителя измерного бака 4 с фиксацией времени иуровней теплоносителя в зонах расположения блоков 19 и 20 фотометрического контроля уровня,Формула и э о б р е т е н и я Составитель А,ЛобановРедактор А,Ревин Техред М.Дидык Корректор С.Черни Заказ 7444/48 Тираж 569 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к теплотехнике, а именно к установкам для испытаний тепловых труб.Цель изобретения - упрощение кокс"5трукции и уменьшение габаритных размеров стенда,На чертеже избражен предлагаемыйстенд (гидравлическая, схема), общийвид, 1 ОСтенд содержит включенные в контурциркуляции теплоносителя охладитель1 тепловой трубы 2 и расходный бак 3,с размещенным внутри него мерным баком 4, в котором соосно установлен,каналом 6, выведенный за пределы баков 3 и 4 нижним концом, снабженным, теплообменником 7 с термостатируемойсредой, циркулирующей через термостат 208, Снаружи термосифон 5 снабжен трубчатым кожухом 9,образующим с ним кольцевой зазор 10, заглушенный сверхуи сообщенный снизу с входным участком (камерой) 11 мерного бака 4, В 25магистралях контура установлены насос12, регулируемай дроссель 13 и отсечные клапаны 14 и 15, причем к последнему подключен нижний конец центрального канала 6 термосифона 5. Тепловая труба 2 снабжена нагревателем 16,а охладитель 1 - датчиками 17 и 18температуры, На мерном баке 4 установлены блоки 19 и 20 фотометрическо-.го контроля уровня,Стенд работает следующим образом.35Теплоноситель прокачивается насосом 12 через охладитель 1 тепловойтрубы 2 и далее проходит в центральный канал 6 термосифона 5, перели-.вается через его верхнюю кромку и позазору 10 попадает во входной участок 11 мерного бака 4, после чего наСтенд для испытаний тепловых труб,содержащий включенные в контур циркуляции теплоносителя охладитель тепловой трубы и расходный бак с размещенным мерным баком, в котором соосно установлен термосифон с центральным проточным каналом, выведенный эапределы расходного бака нижним концом, снабженным теплообменником стермостатируемой средой, о т л и ч аю щ и й с я тем, что, с целью упрощения конструкции и уменьшения габаритных размеров стенда, он дополнительного содержит трубчатый кожух,охватывающий в эоне мерного бака термосифон с образованием кольцевого зазора, заглушенного на верхнем концеи сообщенного нижним концом с входным участком мерного бака, причемконтур циркуляции между охладителеми расходным баком дополнительно соединен через отсечной клапан с нижнимучастком центрального канала термосифона,
СмотретьЗаявка
4056078, 17.04.1986
ПРЕДПРИЯТИЕ ПЯ Г-4805
ЧЕРНЫШОВ ВЛАДИСЛАВ ФЕДОРОВИЧ, СМИРНОВ-ВАСИЛЬЕВ КОНСТАНТИН ГЕННАДЬЕВИЧ, ТРЕТЬЯКОВ СЕРГЕЙ ВЯЧЕСЛАВОВИЧ, ГОЛОВЕНКИН ЕВГЕНИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: F28D 15/02
Метки: испытаний, стенд, тепловых, труб
Опубликовано: 30.01.1989
Код ссылки
<a href="https://patents.su/2-1455213-stend-dlya-ispytanijj-teplovykh-trub.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытаний тепловых труб</a>
