Номер патента: 1112087

Опубликовано: 07.09.1984

Авторы: Арбузов, Толкачев

МПК: E01H 8/00

Метки: загрязнений, орган, рабочий, уборки, устройства

...Оц уплотняет стык 50между,камерой 1 и грунтом и изолирует внутреннюю полость камеры 1 отвнешней среды, Эластичный Фартук 3выполнен торообразным из герметичнойткани. Внутренняя полость эластич- дного Фартука 3 через трубопроводсвязана с источником сжатого газа(це показан. К камере 1 присоединен латрубок ч, который служит для подачи подогретой воды под давлением к трубопроводу с соплами 5 подачи воды, В качестве жидкости можно использовать моющий раствор. Трубопровод с соплами 5 расположен внутри камеры 1 и жестко связан с ней так, что между низшей его точкой и,головкой рельса имеется гарантированный зазор. Трубопровод 5 выполнен в виде плоской трубчатой решетки с соплами в нижней части, направленными к балласту железодорожного пути....

Номер патента: 1110944

Опубликовано: 30.08.1984

Авторы: Соколов, Толкачев

МПК: F04F 1/20

Метки: эрлифт

...смешения в нижней части и воздухопроводы, подключенные к источнику сжатого воздуха, причем эрлифт снабжен смесителем, выполненным в виде трубы и расположенной в ней трубки-питателя, и к трубе подсоединены по меньшей мере два подъемных трубопровода 2.Недостаток такого эрлифта - малая интенсивность перемешивания в процессе приготовления многокомпонентных растворов,Целью изобретения является повышение интенсивности перемешивания в процессе приготовления многокомпонентных растворов.Указанная цель достигается тем, что эрлифт, содержащий подъемные трубопроводы с камерами смешения в нижней части и воздухопроводы, подключенные к источнику сжатого воздуха, снабженный смесителем, выполненным в виде трубы и расположенной в ней трубки-питателя,...

Номер патента: 1106536

Опубликовано: 07.08.1984

Авторы: Буланов, Козубенко, Толкачев, Якубович

МПК: B03B 5/62

Метки: колонна-классификатор

...4,2 м), выполненном в соответствии с предлагаемым устройством в первой серии опытов, во второй серии - без П-образной трубы, отдельной пульсационной камеры, насосаи сетчатых элементов - производится классификация выщелоченной пульпы и отмывка молибдена от песков. Столбу пульпы в колонне сообщаются возвратно-поступательные колебательные движения с помощью золотниково-распределительного механизма. Частота колебания 32 мин 1, амплитуда в рабочей зоне - 13- 15 минаМетодика экспериментов состоит в следующем. Исходная пульпа, содержащая молибден, с определенным расходом подается в верхнюю отстойную камеру колонны-классификатора, где в основном происходит классификация ее твердой фазы на песковую (частицы класса более 0,1 мм) и шламовую...

Номер патента: 1101445

Опубликовано: 07.07.1984

Авторы: Бочаров, Злобин, Легкодух, Онтин, Толкачев, Фролов

МПК: C09K 3/22

Метки: пыли, смачивания, состав, угольной

...по технической сущности является твердый смачиватель, включающий натриевую соль диэфира сульфоянтарной кис лоты и сПирта Фракции С-С 1 г, триполифосфат и воду 121.Недостатками известного смачива" теля являются очень низкая пылеподавляющая способность, а также большое количество триполифосфата, ограничи-, вающее его широкое использование.т Целью изобретения является повышение эффективности пылеподавления. Поставленная цель достигается тем, твердый смачиватель, включающий ПАВ и минеральную соль, в качестве.ПАВ содержит полиэтиленгликолевый эфир спирта фракции СЮ -Сг с числом зве 30 ньев окиси этилена 7-10, в качестве минеральной соли - натрий хлористый, кальцинированную соду, натрий серно- кислый и дополнительно мочевину и...

Номер патента: 1100459

Опубликовано: 30.06.1984

Авторы: Альхамов, Иошпе, Карпушин, Корнилов, Толкачев

МПК: F17D 1/14

Метки: газовой, нефтяных, однотрубного, пристенного, продукции, сбора, скважин, слоя, смазки, создания

...особенности не полностью учитывают особенности структурных форм, возникающих при движении газожидкостной смеси. Действительно, диафрагмы расположены симметрично относительно оси диспергатора, совпадающей с осью трубы, по которой течет смесь, причем нижняя грань омывается жидкой фазой, что приводит к дополнительному местному сопротивлению, Эмульсионная структура возникает благодаря интенсивному турбулентному перемешиванию жидкой и газовой фаз в диафрагмах, т.е. на создание благоприятных с точки зрения энергетических затрат структур газожидкостного потока расходуется часть энергии, предназначенной для транспорта смеси.Цель изобретения - снижение энергозатрат.Поставленная цель достигается тем, что согласно способу, включающему совместное...

Номер патента: 1093999

Опубликовано: 23.05.1984

Авторы: Толкачев, Хорош

МПК: G01R 35/00

Метки: диагностирования, измерительных, преобразователей

...ключами совпадает с однойиэ частот исследуемого сигнала в пределах времени контроляЦель изобретения - повышение точности диагностирования.Поставленная цель достигается тем,что в устройство для диагностирования измерительных преобразователей,содержащее моделирующий блок функциипреобразования, последовательно соединенный блок суммирования черезвходную и выходную клеммы диагности руемого преобразователя с блокамивычитания, выход которого подключенк первой и второй выходным шинамустройства, а дополнительный вход соединен с выходом моделирующего блокафункции преобразования и с третьейвыходной шиной устройства, а первыйвход блока суммирования соединен свходной шиной устройства, введен генератор случайных импульсов, выходкоторого...

Номер патента: 1092550

Опубликовано: 15.05.1984

Авторы: Севрук, Толкачев

МПК: G08C 19/28

Метки: команд, приема, телеуправления

...кода, первый и второй входы первого элемента И, вторыевходы второго элемента И и анализатии вход первого бло памяти являются соответствующими управляющими входами устройства, выходомкоторого является выход блока выходных реле, информационным входом уст - 20ройстна является вход преобразонат еля кода. На чертеже представлена структурная схема устройства. Схема содержитпервый и второй элементы И 1 - 2, пре 2 образователь 3 кода, второй и третийблоки 4-5 памяти, блок б сравнения,первый блок 7 памяти, формирователь 8 сигнала начальной установки,анализатор 9, блок 10 выходных реле,30 управляющие входы 11 - 13, информационный вход 1 другие управляющиевходы 15-1 б,Устройство предназначено для работы н составе аппаратуры телемеханики...

Номер патента: 1091267

Опубликовано: 07.05.1984

Автор: Толкачев

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...этом амортизатор выполнен в виде нескольких расположенных по кругу пружин, одни концы которых связаны с зубчатым колесом, а другие - с ведущим колесом, при этом свободные концы заводной пружины и храповика связаны с корпусом.На чертеже схематично представлен предлагаемый щеткодержатель.Корпус 1 щеткодержателя изготовлен из термостойкой пластмассы и связан с траверсой электрической машины не показана).В,центральной части корпуса 1 выполнено окно 2 со сквозной вертикальной прорезью 3 в боковой стенке. На наружной поверхности боковой стенки корпуса размещены две цапФы 4, расположенные по боКам вертикальной прорези 3.В окне 2 корпуса 1 с возможностью перемещения расположена щетка 5, изготовленная из электропроводящего антиФрикционного...

Номер патента: 1088808

Опубликовано: 30.04.1984

Авторы: Баутин, Куприянов, Лукманов, Нафиков, Позднышев, Толкачев, Халиков, Шарый

МПК: B04C 7/00

Метки: выделения, жидкости, примесей

...быть равно 30-60.На фиг. 1 изображено устройство,разрез; на фиг. 2 - разрез А-А нафиг. 1; на фиг. 3 - разрез Б-Б нафиг. 2; на фиг, 4 - один из гидроциклонов гидроциклонной камеры, разрез.Устройство содержит горизонтальную цилиндрическую отстойную емкостьразделенную на два яруса горизонтальной диаметральной перегородкой 2,не доходящей до стенки емкости, свертикальным козырьком 3 на конце.Для отвода всплывшей нефти и частичного перетока очищаемой жидкостииз нижнего яруса в верхний служатпереливные каналы 4, Переливные каналы образованы стенкой корпуса емкости и дугообразными перегородками5, расположенными параллельно стенкеемкости, и боковыми стенками 6,В нижнем ярусе емкости расположены вводной 7 и дренажный 8 коллекторы, в верхнем -...

Номер патента: 1088738

Опубликовано: 30.04.1984

Авторы: Аксенов, Буланов, Кривцов, Кузьмин, Макеев, Руденко, Толкачев, Шаймуратов, Якубович

МПК: B01D 3/22

Метки: аппаратов, контактная, массообменных, тарелка

...скорость осаждения которых больше скорости восходящего потока жидкости, поступают на параллельные пластины 3 и 4 каждого иэ четырех секторов 5 тарелки. Под действием сиды тяжести твердые частицы сползают по наклонной поверхности сплошных 3 и перфорированных 4 пластин и частично проваливаются в отверстия последних. Таким образом, вертикальные перемещения твердых частиц, прошедших через отверстия в перфорированных плас тинах 4, накладываются на наклонные перемещения твердых частиц по пласти. нам 3. Размещение верхних и нижнйхкромок пластин 3 и 4 соответственно в одной вертикальной плоскости исключает прямолинейное движение частиц вдоль оси аппарата, Кроме того, разделение тарелки на секторы 5 изменяет направление потоков как жидкой,...

Номер патента: 1087459

Опубликовано: 23.04.1984

Авторы: Арбузов, Толкачев

МПК: B66F 3/22

Метки: передвижной, подъемник

...2 рояльного типа и рабочую площадку 3, соединенные между собой шарнирно-рычажным механизмом типа нюрнбергских ножниц, рычаги 4 которого соединены шарнирами 5, а крайние шарниры 6 рычагов связаны звеньями 7, сочлененными между собой шарнирами 8 и образующими две боковые складные лестницы, Подъемник снабжен приводом перемещения рычагов 9, а также двумя параллельными плоскости шарнирно-рычажного механизма кронштейнами 1 О, жестко соединенными с опорной глатформой 1 и выполненными в виде треугольных рам, одна чз сторон которых имеет криволинейный паз 11, причем в этих пазах размещены концы оси 12 центрального нижнего шарнира указанного механизма. Концы указанной оси снабжены стопорами 13 для фиксации рычагов, шарнирно-сочлененные звенья...

Номер патента: 1084042

Опубликовано: 07.04.1984

Авторы: Бахтинов, Кудряшов, Нарыков, Романенко, Руденко, Сидягин, Тарюкин, Толкачев, Шкиров

МПК: B01D 21/08

Метки: минеральных, осветления, суспензий

...в виде кольцевоголотка с вертикальными трубками, прикрепленными к днищу лотка равномернопо его окружности. Кроме того, вертикальные трубкиустановлены с вазможностью вертикаль- .ного перемещения.На чертеже представлено устройст- .во, общий вид. 1Предлагаемый радиальный отстойник состоит из цилиндрического корпуса 1 с коническим днищем 2, скребкового устройства 3, центральной опорной ,Ы тумбы 4, на которой установлен перфо- . рированный распределительный стакан 5, патрубка 6 для вывода осадка и сливного желоба 7. Между стаканом 5 и корпусом 1 установлен жалюзийный 55 успокоитель потока 8. В верхней части стакана прикреплена коническая обечайка 9. Над центральным распредели" тельным стаканом установлен кольцевойприемный лоток 10, в который...

Номер патента: 1072911

Опубликовано: 15.02.1984

Авторы: Свиридов, Сидоренко, Толкачев

МПК: B05B 1/04

Метки: веерной, жидкости, кольцевой, образования, струи

...жестко соединенным с крышкой 7 цилиндрическим поршнем 11, размещенным концентрично корпусу 1 между последним и обечайкой 5 с возможностью осевого перемещения.Цилиндрический поршень 11 имеет возможность перемещаться с помощью гидро- цилиндра 12, образованного внутренней цилиндрической поверхностью обечайки 5, наружной цилиндрической поверхностью корпуса 1 и буртиком 3, расположенном на корпусе 1. Гидроцилиндр 12 соединен с внутренней полостью корпуса 1 отверстиями 13, Устройство имеет также кольцевую зону 14, размещенную между обечайкой 5 и корпусом 1, разгрузочные каналы 15 и упор 16.Устройство устанавливают на днище 17 емкости 18 и соединяют с напорным трубопроводом 19 (фиг, 2). Нижний торец цилиндра 9 относительно днища 4 при...

Номер патента: 1071786

Опубликовано: 07.02.1984

Авторы: Носов, Толкачев

МПК: F01P 7/04

Метки: внутреннего, двигателя, охлаждения, сгорания

...рубашка 1 выполненав,виде внутренних сообщающихся полостей в блоке двигателя. Трубопровод 3 соединен с выходом водяногонасоса 4. Вал двигателя через ременную передачу 6 и шкив 7 связан свалом насоса 4, Шкив 7 жестко связан с валом насоса 4 и имеет зубья,которые находятся в зацеплении сведомой щестерцей 8, а последняярасположена на валу шестерен 9 свозможностью вращения. Вал шестерен9 установлен на двух опорах с возможностью вращечия и с помощью шлицевого соединения связан с нажимнымдиском 10. Последний имеет Фрикционную накладку, может взаимодействовать с ведомой шестерней 8 и находится в зацеплении с рычагом 11.В корпусе основного переключателя12 расположен подпружиненный поршень13 и термостат 14, который можетперекрывать...

Номер патента: 1070635

Опубликовано: 30.01.1984

Автор: Толкачев

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...связана с корпусом 1 щеткодержателя, например запрессована в него,а верхняя его часть связана с зубом14, например, при помощи связующего элемента 15. Зуб 14 зацелки12 имеет жесткую треугольную формуи выполнен., например, из конструкционной стали. Для обеспечения храпового эффекта зуб 14 необходимоустанавливать так, чтобы вершинатреугольника была направлена вверх,а основание - к корпусу 1. Связующий элемент 15 предназначен длясвязи упругого листа 13 с зубом 14и может быть выполнен, например,в виде стальной заклепки или с помощью элекрозаклепок, Защелку 12на корпусе 1 устанавливают так,что ее зуб 14 направлен навстречуупору 2. Длина защелки 12 определяется конструктивно исходя изнеобходимого числа связующих элементов 15,обеспечивающих...

Номер патента: 1070408

Опубликовано: 30.01.1984

Авторы: Иванов, Сагдатдинов, Середкин, Толкачев

МПК: F27B 9/00

Метки: печь, туннельная

...пространство," надподовым; на фиг. 4 - то же, поперечный разрез; на фиг. 5 - с дополнительными наклонными каналами, соединяющими над,) р г,т 1 с 10, цодсводоцы; чепкз)ру )11 ци; на фиг. 6 - то я,с, и::СрН 1.1 Й пззоз.Т 1 нцсльцз печь со,1 ржит обжигат - :,- цый каны 1, ооразовзццый сводо, 2 и стенками 3, В которых Вы 1 Олцены каналы 1 и 5.Каналы 4 ц 5 чогут быть сообцсны междусооой Срз к)меру 6) смешения. В Оожгзтельном канале 1 размещены вагоцегки 7с обжцгасмычц изделиями. (Тягодутьевые10 устройства цс цг)казаны).У, трой.тво рзсн)тает следующим ооразом.Вагонетки 7; .адкой обжигаемых изделий Виг;ютс) в печи 1 в направлении А,а воздх и дымовые газы в противоположном направлении через садку, зазорымежду садкой и стенками 3 и сводом 2...

Номер патента: 1069849

Опубликовано: 30.01.1984

Авторы: Аксенов, Ворогушин, Задов, Мончинский, Проскуряков, Толкачев, Черток, Якубович

МПК: B01D 53/20

Метки: аппарат, массообменный

...снизу, осуществить их плавный подъем в цилиндрическую обечай- КУ.На фиг, 1 изображен аппарат, общий вид на фиг, 2 - узел 1 на фиг. 1; на фиг. 3 - узел 11 на фиг. 1,Аппарат состоит из цилиндрической обечайки 1, конического днища 2 и крышки 3, коническое днище снабжено катками 4. После демонтажа коническое днище с помощью катков по направляющим рельсам сдвигается в сторону. Внутри цилиндрической обечайки установлены параллельно расположенные тросы 5, на которых закреплены опорно-распределительные решетки 6 с плавающими элементами 7. Нижние концы тросов 8 крепятся на съемной крестовине 9, помещенной в нижней части цилиндрической обечайки. Верхние концы тросов выведены через. крышку 3 и с помощью роликов 10 крепятся к барабану 11...

Номер патента: 1067410

Опубликовано: 15.01.1984

Авторы: Данилова, Козлов, Лопушняк, Толкачев

МПК: G01N 15/08

Метки: глинистых, открытой, пористости, пород, рассолосодержащих

...Оз гое 1 к У (с УблимсаЦию) павроз воды из Образца, При этом тонкодисперсегые кристаллы солей ост-ютс.я В породе. В указан:Ом случаеэ(1(1(ектзакупориваниятонких ггсрглинистой и Орогы св Од: тс я к миниму(му,(лестОРОкдения калийных ГОлей, лс)юц(и( образом(. тт)з 1(сслеДУемого кеуна ОткалыВаЛи ЧС ТЕРЕ. Обраэ (та . ДВа НЛИ На ОПра деле(1 е ОткрытОЙ 11 г гристссти с 11 риМЕЕЕЕНЕМ ТЕР(ЛОСУ (Кт, с( т,н;( ДРУт.ИХЛЕ . %: . т(агВЕ ЕЕ образцы нысушивались в термостате 8-12 ч при 100-105 С до достгжения постсянного веса, Далее Они насыцались керосином под вакуумом, взвешивались на гидростатических весах и керосине, а затем на аналитических весах на воздухе. 1 о Формуле (1) ра ссчитъгв алась открытаяпористость образцсз. Расхождение МажДУ...

Номер патента: 1059396

Опубликовано: 07.12.1983

Авторы: Иванов, Середкин, Толкачев

МПК: F27B 9/00

Метки: керамических, обжига, стеновых

...электроэнергии, обусловленные 35повышенным аэродинамическим сопротивлением зоны охлаждения в связи сувеличенными расходами охлаждающеговоздуха через нве.40Целью изобретения является интенсификация процесса обжига иэделий иснижение удельных расходов топлива иэлектроэнергии.Поставленная цель достигается тем,что согласно способу обжига керамических стеновых материалов в туннельнойпечи, включающему стадии нагрева, выдержки при заданной температуре и охлаждения путем подачи воздуха в конецзоны охлаждения с отбором частк горячего воздуха в зоны охлаждения,охлаждение иэделий осуществляют путем одновременной подачи воздуха вначало зоны охлаждения.На чертеже изображена туннельная 55печь, работающая по предлагаемомуспособу. В туннельной печи...

Номер патента: 1057406

Опубликовано: 30.11.1983

Автор: Толкачев

МПК: B66F 9/02

Метки: одноковшовый, погрузчик

...общий вид; на фиг, 2 - стрела сковшом,К приводу 1 погрузчика на тихоходномвалу 2 жестко присоединены рычаги 3 и 4,на контах которых па осях вращения установЛены подвижиье блоки 5 и б, Привод установ.лен на раме 7, к которой шарнирно прикреплена стрела 8 с ковшом 9. Канат 10 привода охватывает блок 5 и через блоки 11 и 12полиспаста одним концом присоединен к передней части ковша, а другим - к противовесу 13, который гибкой связью 14 присоединен к кронштейну 15, смонтированному настреле в зоне ее шарнирного крепления к раме. Канат 1 б охватывает блок 6 и через блоки 17 и 18 полиспаста одним ковшом присоединен к задней части ковша, а другим - к противовесу 19, контактирующему с упором 20 на раме 7, на которой установлен отводящий лоток 21...

Номер патента: 1056229

Опубликовано: 23.11.1983

Автор: Толкачев

МПК: G06K 7/14

Метки: информации, считывания

...13 в исходное состояние,При движении перфопластины ее .передний край затемняет фотоприемники 5 и б.При этом на входе элемента И 10 появляется сигнал с уровнем логическогофО,блокирующий второй вход элемента И 10, а на входе элемента И 9 появляется сигнал с уровнем логической 1 . При дальнейшем движениипластины фотоприемник 5 осветитсячерез перфоотверстие информационнойдорожки, если первый разряд информационного кода содержит 1 и в этомслучае на входе регистра 8 появитсясигнал с уровнем логической 1, если перфоотверстия в первом разрядекода нет,то на входе регистра 8 будет 0 ф.При дальнейшем движении перфопластины краем выреза на синхродорожкезатемняется Фотоприемник 4, При этомнавходе элемента И 9, соединенномс фотоприемником 4,...

Номер патента: 1051635

Опубликовано: 30.10.1983

Авторы: Дубинин, Толкачев

МПК: H01R 39/40

Метки: автоматической, заменой, изношенных, щеткодержатель, щеток

...1 имеют, напри.мер, подшипники .скольжения, и служат для шарнирного закреплейия хво-..стовиков 8 корпуса 7, К кронштейну 1:жестко прикреплена неподвижная частькожуха 8, которая выполнена с окном 4 в месте излома обечайки. Под- .нятый край окна 4 неподвижной час- .ти 3 выполняет роль храповика, а, опущенный край окна 4 позволяет вывести рабочую. щетку 9 из рабочейэоны прн максимальном износе. Подвижная часть 5 кожуха шарнирно свя"вана с неподвижной частью 3 и,слу- ЗОжин для доступа к каналам корпуса 7при замене щеток 10. Части 3 н 5кожуха образуют .Форму улитки, чтообеспечивает ввод .в зону контакта.только одной щетки и последующий ее 3вывод ,ри максимальном износе. Реб-:ро 6 жестко связано с неподвижнойчастью 3 кожуха и выполнено как...

Номер патента: 1045319

Опубликовано: 30.09.1983

Авторы: Дубинин, Толкачев

МПК: H01R 39/40

Метки: щеткодержатель, электрической

...пслсстями 3, заполненными жидкостьюв которых с возможностью перемещения расположены плунжеры 4,. и сгоризонтальной полостью 5, н которой расположен поршень 6, связанныйчерез пружину 7 и регулировочныйвинт 8 с крышкой 9 с дренажнымотверстием 10 и с резьбоным Отверстием в центральной части, в котором расположен регулировочный винт 8,Щеткодержатель соцержит та.кжеамортизатор 11,. ще.ки 12 и Огра.ничитель 13.Корцус 1 служит для креплениящеткодержателя на траверсе электрической машины и для размещения щеток12, которые расположены в его чаправляющих окнах. Корпус 1 жесткОсвязан с корпусом 2 нажимного злемента так, что в ра.бочем положенииони представляют одно целое приэтом предусмотрено что гри заменещеток 12 корпус 2 нажимного элементаможет...

Номер патента: 640534

Опубликовано: 15.09.1983

Авторы: Винч, Гладков, Лившиц, Нейман, Толкачев

МПК: C04B 43/00

Метки: смесь, теплоизоляционная

...крошка 6-10 ИОднако из такой смеси нельзя получать теплоиэоляционные покрытия с вы; сокими физико-механическими свойствами, например с повышенной тепло- стойкостью.Наиболее близкой к предлагаемой смеси по технической сущности и дос тигаемому результату является тепло- изоляционная смесь состава, вес.ч.:Битум 1Перлит .0,8-1,2 2Недостатками этой смеси являются невысокая эксплуатационная стойкость, отсутствие антикоррозионных свойств, повышенная хрупкость и малая пластичность теплоизоляции при температурах до 150-160 С. Эти недостатки связаны с тепловым старением З 0 битума, окислением и улетучиванием части битумных масел и выделением сернистых сОединений до 1-3. Цель изобретения - повышение водо- стойкости и антикоррозионных...

Номер патента: 1038779

Опубликовано: 30.08.1983

Авторы: Иванов, Середкин, Толкачев

МПК: F27B 9/00

Метки: керамических, обжига

...направления скорости потока дымовыхгаЬов, изменение осуществляют путем выполнения садки изделий в па 1кетах по длине и высоте печи с периодически изменяющимся живым сечением,На фиг. 1 изображена туннельная печь с садкой кирпича с периодически изменяющимся живым сечением по высоте в отдельных пакетах, разрез; на фиг, 2 - то же, разрез А-А на фиг, 1; на фиг3 - то же, разрез 60 Б-Б на фиг, 1; на фиг, 4 - туннельная печь в разрезе с садкой кирпича с периодически изменяющимся живым сечением по длине в отдельных пакетах; на фиг. 5 - то же, разрез В-В 65 на фиг. 4; на фиг. б - разрез Г-Гна фиг. 4.В туннельной печи 1 расположенывагонетки 2, на которых установленыпериодически чередующиеся пакеты иэделий 3 и 4,Предлагаемый способ в...

Номер патента: 1038390

Опубликовано: 30.08.1983

Авторы: Коритысский, Пахнющий, Пчелин, Сало, Толкачев, Шнайдер

МПК: D01H 1/24

Метки: крутильного, органа, привод

...2 - уэел 1 на фиг. 1.Привод крутильного органа содержит ротор 1, выполненный в виде прядильного 25 кольца, и статор 2 торцового асинхронно:го электродвигателя. В шихтованном магнитопроводе 3 уложена обмотка 4 и выполнены питатели 5 дла подвода сжатого газа. На торцовых поверхностях статора 2 30 и ротора 1 выполнены кольцевые концентрично расположенные зубцы 6, которые по всему периметру газомагнитной опоры закрыты пластинами 7 иэ немагнитного1 токопроводящего материала, Внутри стато-З 5 ра 2 помещена паковка 8 с. наработанными волокнами.Привод работает следуккцим образом.Сжатый гаэ поступает через цитате ли 5 в рабочий зазор подпятника, опти ВНИИПИ Заказ 6151/2 мальная величина которого составляет 30- 100 мкм, Ротор 1 приподнимается...

Номер патента: 1034840

Опубликовано: 15.08.1983

Авторы: Авдеева, Кулаков, Мухин, Смыслов, Толкачев

МПК: B23B 1/00

Метки: трудообрабатываемых

...до температуры закалки 840-900 + 10 С (для ВТЗ). Время выдержки при температуре закалки подбирают исходя из максимального размера поперечного 60 сечения заготовки. Для использования сплава ВТЗв качестве высокопрочного материала закалку следует проводить в верхней температурной области 880-900+ 10 С, а в качестве жаро прочного, где необходимо обеспечитьне только каропрочные характеристики,но и термическую стабильность, рекомендуется закалка при 84 0-880 ОС.Таким образом, нагрев под закалку повсему объему обеспечивает после проведения всего комплекса операций необходимые эксплуатационные свойства.Охлаждение с температур закалки ведутв воду, при этом закалочный бак нахо,"дится между полюсами магнитной установки, создающей постоянное...

Номер патента: 1032500

Опубликовано: 30.07.1983

Автор: Толкачев

МПК: H01R 39/28

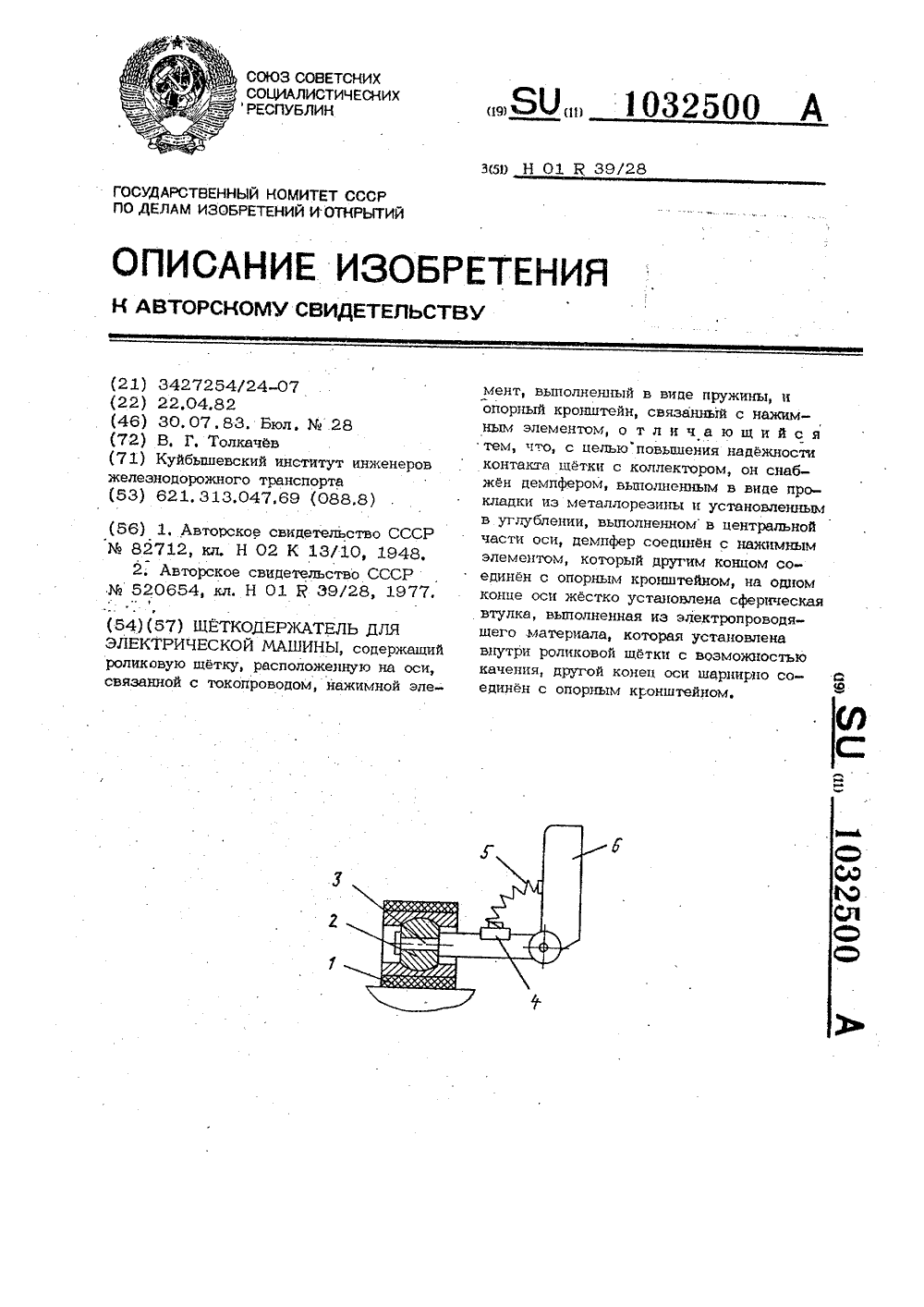

Метки: щеткодержатель, электрической

...щетке автоматически само- устанавливаться при любом положении оси щеткодержатедя, Самоустанов щетки позволяет получить надежный контакт (л 300%) даже при конической и других формах коллектора, а также снизить требования к изготовлению всего щеточноколлекторного узла.Использование в щеткодержателе демпфера, выполненного в виде прокладки из металлорезины, расположенными между осью щетки и нажимным элементом, позволяет гасить колебания с малой амплитудой. Погашение колебаний обусловлено принудительньгм сжатием пемпфера под действием возмущающей силы и последующим распрямлением его пссле снятия нагрузки, При этом происходит рассеива 3 1032 ние энергии на трение частей демпфера. Такой демпфер сохраняет свою работоо способность при...

Номер патента: 1031893

Опубликовано: 30.07.1983

Автор: Толкачев

МПК: B66F 9/02

Метки: одноковшовый, погрузчик

...блок 6, проходит через блоки 13 и 14, закрепленные на раме 3, одним концом подсоединяется к передней части ковша 10, а другим концом 15 соединен со звеном 16, который вместе со стрелой 9 и шарниром 8 присоединен к раме 3.Канат 17 через блок 7 проходит через блоки 18 и 19, установленные на раме 3, одним концам соединен со свободным концом стрелы 9, а другим концом 20 соединен со звеном 16. На раме смонтирован отводящий лоток 21 для перегружаемого материала.Погрузчик устанавливается над ямой - накопителем материала и работает при непрерывном вращении вала 1 редуктора 2. Вращение вала 1 происходит в таком направлении, чтобы блок 6 был передним по ходу по отношениию к блоку 7.Цикл работы погрузчика осуществляют за один оборот вала 1, а...

Номер патента: 1030286

Опубликовано: 23.07.1983

Авторы: Ковалев, Матюшев, Толкачев, Щербаков

МПК: B65H 59/38

Метки: натяжения, нити, перематываемой

...установленного на валу 2, и плоского статора асинхронного двигателя с трехфазной обмоткой 3, причем плоский 30 статор асинхронного двигателя с трехфазной обмоткой 3 с одной стороны жестко закреплен на подвижной каретке 4, а с другой стороны имеет воздушный зазор с металлическим диском 1. Кроме того, на подвижной каретке 4 установлен прикаточный а 5 ролик 5, контактирующий с бобиной 6, закрепляемой на валу 2 в бобинодержателе 7.Устройство работает следующим образом. На плоский статор асинхронного двигателя с трехфазной обмоткой 3 подается напряжение с постоянной частотой, В результате в воздушном зазоре между статором асинхронного двигателя с трехфазной обмоткой 3 и плоскостью металлического диска 1 создается бегущее с постоянной...
