Тимофеев

Номер патента: 553584

Опубликовано: 05.04.1977

Авторы: Бурыкин, Тимофеев

МПК: G04C 5/00

Метки: регулятор, спусковой, часов, электронно-механический

...1 несет на верхнем ободе 2 и нижнем 3 постоянные магниты 4 и 5 и противовесы 6 и 7. Между магнитами 4 и 5 расположена атушка 8, подключенная к у 9, Между противовесами ии оси баланса 0,2 - :0,4 его остоянный магнит 10, укре е 11. Последняя установлен еремещения относительно пОписываемый спусковой р ледующим образом.Исходное положение баиты 4 и 5 расположенизу катушки 8. Если повернуть баланс 1 от его исходногоположения на некоторый (меньший 180) угол, 15 например, по часовой стрелке (фиг, 2), томагниты 4 и 5, расположенные на его ободе 2 и 3, придут во взаимодействие с одноименным магнитом 10. При этом между ними возникнут силы взаимного отталкивания, которые будут 20 тем больше, чем меньше расстояние между ними. За счет этих сил...

Номер патента: 553162

Опубликовано: 05.04.1977

Авторы: Балаян, Бухановская, Райхел, Тимофеев, Фонарев

МПК: B63B 27/24

Метки: жидких, продуктов, слива-налива, судно

...имеют форму призмы. На скобе 11 смонтирована лебедка 13 с двумя барабанами 14 и 15, а на скобе 12 установлены ролики 16 и 17. Внутри направляющей трубы 18, выполненной в виде дуги и укрепленной на присоединительной головке 4, пропущен3трос 19, который огибает ролики 16 и 17 и выходит к лебедке 13, Концы троса 19 крепятся к барабанам 14 и 15. К фланцу присоедини- тельной головки 4 приварены втулки 20, в которые входят захваты 21, стягиваемые ворогком 22. К хомуту 10 привязана веревка 23. Барабаны 14 и 15 снабжены рукоятками 24 и 25. На судне находится патрубок 26.Устройство работает следующим образом, С помощью противовесов 6 и 7 трубы устанавливаются так, чтобы внешняя труба 3 находилась в исходном положении горизонтально, а внутренняя...

Номер патента: 553040

Опубликовано: 05.04.1977

Авторы: Вавилов, Тимофеев

МПК: B22D 17/00

Метки: литья, противодавлением

...в герметизируюших элементах 25.Механизм удаления отливок из верхней части литейной формы включает плиту 26 с толкателями 27 и штыри 28, которые имеют возможность взаимодействовать с плитой 26.Траверса перемещается в вертикальном направлении при помощи привода 29, укрепленного в верхней плите 30, на которой также размещены механизмы 31 запирания заливочной камеры и герметичного отсека.Установка работает следующим образом.В исходном положении (фиг, 1, 2 и 3) в герметичном отсеке заливочной камеры и камере печи при помощи пневмосистемы (на чертежах не показана) создают одинаковое избыточное давление сжатого газа (порядка:) и 15 дб 25 1 35 4 О 4 д 50 55 4 - 10 кгс/см). Затем посредством реверсивного привода 14 выводят из заливочной камеры...

Номер патента: 552624

Опубликовано: 30.03.1977

Автор: Тимофеев

МПК: G06J 1/00

Метки: аналого-цифровой, функциональный

...После прихода команлыПуск триггер 5 меняет свое состояние иподает разрешение на входы генераторов 2и 4.На выходе генератора 2 формируется ме 30 пяющаяся во времени аналоговая величина, 552624поступающая на входы компаратора 3 и генератора 4 импульсов, а на выходе генератора 4 - импульсы меняющейся частоты, соответствующей напряжению на выходе генератора 2, в течение времени, пока напряжение на выходе генератора 2 не сравняется с входным напряжением с клеммы 1. В момент ра- венства напряжений срабатывает компаратор 3 и выдает импульс, который возвращает в исходное состояние триггер 5. Триггер подает запрещение на входы генераторов 2 и 4. На этом цикл преобразования оканчивается. Таким образом, от входного напряжения У.зависит как...

Номер патента: 552484

Опубликовано: 30.03.1977

Авторы: Иванов, Литвин, Тимофеев

МПК: F26B 13/10

Метки: вакуумной, ленточных, сушилки, уплотнительное

...полым и внутри него размещены с возможностью наклона один относительно другого диска, по крайнеи мере одна из боковых поверх орых выполнена сферической.На фиг. 1 схематически изображен общийвид уплотнительного устройства; на фиг. 2 -5 сечение по А - А на фиг. 1.Уплотнительное устройство содержит дважестких крайних валика 1, установленных свозможностью вращения в стенках 2 камерывакуумной сушилки проходного типа. В про 10 свете между валиками 1 размещен полый валик 3, выполненный из эластичного материала, например фторопласта или полиэтилена,и внутри которого размещены диски 4. Одинилп оба торца каждого диска 4 имеют выпук 15 лую, например сферическую, поверхность. Поконцам промежуточного валика 3 установлены заглушки 5, выполненные из...

Номер патента: 551698

Опубликовано: 25.03.1977

Авторы: Балашов, Водяхо, Тимофеев, Шумилов

МПК: G11C 11/067

Метки: запоминающий, информации, неразрушающим, считыванием, элемент

...3, прошитые короткозамкцутой обмоткой 4, .обмотку опглэса 5, прошитую через второй серпе пшк, обмотку восстацовле "шя 6, прошитую через первый и третий сердечники и выходную (числовую) обмотку 7, прошитую также через первый ц третий сердечники,Граф цераэ руциющего считывания прц ассоциативном опросе цоказац ца фцг. 2, Состоятшю хранения Г соответствует направление намагниченности сердечников Г и 2 в направлении по часовой стрелке (знак "-"), а сердечника 3 - против часовой55 яя Фиг 1 7 Р . РфЕ+ -),Растр, 1 л Юяд Уиг Г Составитель Ю, Розентальдактор О. Степина Техред О. Луговая Корректор И, Гокс каз 130/2 Тираж 76ударственнопо делам из35 Москва Подписноего комитета Совета Министров СССбретениа и открытийЖ, Раушская наб д. 4/5 ИИПИ...

Номер патента: 551697

Опубликовано: 25.03.1977

Авторы: Балашов, Водяхо, Тимофеев, Шумилов

МПК: G11C 11/067

Метки: запоминающий, элемент

...управляющих токов.Запоминающий элемент (фиг. 1) содержит пер. вый ссрдечвк 1, второй сердечник 2, третий сердечник 3, объедиеииыс реэистивиым витком связи 4, обмотку смещения 5, прошитую через первыц и третий ссрдсчцки в противоположных направлениях, первую координатную обмотку 6, пронятую через первый и третий сердсчпки, вторую коорди. нотную обмотку 7, прошитую через первый сердсч.551697 Составитель Ю. РозенТехред О. Дуговая дактор Д. Пинчу Корректор, И. Г Тираж 762 Подписное осударственного комитета Совета Министров СССР ло делам изобретений и открытий 3035, Москва, Ж, Раушскаи наб., д. 4/5каз 130/28 иип ал ППП" Патент ", г. Ужгород, ул, Проектная 3ник, выходную обмотку 8, прошитую через третий сердечник,Состоянию хранения "1"...

Номер патента: 551696

Опубликовано: 25.03.1977

Авторы: Балашов, Водяхо, Тимофеев, Шумилов

МПК: G11C 11/067

Метки: запоминающий, информации, неразрушающим, считыванием, элемент

...2),вацця кц, обмотку й и второйо элемента является ег атком извесежцость,иизказ Изобретение относится к вычислительной технике и может быть использовано для построеци апоминающих устроиств, реалиэующишающее считывание пформации,Известны запоминающие элементы шающим считыванием информации, содтороидальцые сердечники, прошитые обсчитывания, восстановления и выходной обОдин из известных запоминающих эленеразрушающим считыванием информацжит два тороидальных сердечника, один изпрошит обмоткой считывания и выходноикой, а другой - обмоткой восстановленияНедостатком этого элемента является елью изобретения является повышение падежКор рек ецакт инчук. Гокси Заказ 130/2 Тираж Е 1 ИИПИ Государст ло делсное енного комитета Совета Министров...

Номер патента: 551136

Опубликовано: 25.03.1977

Авторы: Гавриков, Евграфов, Ильинский, Климов, Тимофеев

МПК: B23K 9/16

Метки: вакууме, горелка, неплавящимся, сварки, электродом

...вспомогательным электродом, установленным внутри полого катода, при этом рабочийторец вспомогательного электрода размещенна выходе полого катода в направлении подачи плазмообразуюшего газа,На чертеже представлена горелка, продольный разрез, 0Полый катод 1 закреплен в водоохлаждаемом корпусе 2. Внутри полого катода размещен вспомогательный электрод 3, выполненный в виде прутка из тугоплавкого металлаи изолированный от катода 1 и корпуса 2 15изолятором 4.Напряжение на вспомогательный электрод 3 подается токоподводяшим кабелем 5,проходящим внутри газоподводяшего шланга6. 20Газоподводяший шланг 6, надетый на штуцер, расположен в верхней части корпуса 2горелки, Позицией 7 обозначено обрабатываемое изделие,Горелка работает следующим...

Номер патента: 550238

Опубликовано: 15.03.1977

Авторы: Глоба, Жердев, Зегер, Копцев, Лысенко, Майоров, Мойжим, Мосиашвили, Рыбинов, Тимофеев

МПК: B22D 41/08

Метки: затвор, ковшевой, скользящий

...плит.3Известный распределительный вдоль хода прижим не допускает такого поворота подвижной плиты, и при перекрытии затвора появляется возможность образования зазора между кромкой отверстия в неподвижной плите,и телом подвижной плиты, в который может проходить расплав.Цель изобретения - обеспечение надежности работы затвора. Это достигается тем, что на днище ковша неподвижно укреплена рама с установленным в ней с возможностью перемещения корпусом с подвижной плитой, контактирующим с приливами в виде сфер, выполненными на плечах рычагов так, что ось, проходящая через центры приливов, пересекает ось разливочного отверстия в неподвижной плите.На фиг. 1 показан предлагаемый скользящий ковшевый затвор; на фиг. 2 - то же, разрез по А - А...

Номер патента: 549833

Опубликовано: 05.03.1977

Авторы: Лаврентьев, Тимофеев, Федорова, Шумилов

МПК: G11C 11/067

Метки: запоминающий, элемент

...(Ф, = - Ф), а поток Ф 1 в коммутирующем сердечнике 1 - остаточному положительному (Ф,=+Ф ) потоку. Магнитные проницаемости сердечников в этом случае одинаковы, и разностный сигнал в выходной шине 7 практически равен нулю. Если запоминающий элемент хранит код единицы, то сердечник 2 эазмагничен (Ф=О), и его проницаемость в несколько,раз выше проницаемости сердечника 1, наодящегося в состоянии положптсль ной остаточной намагниченности (Ф 1=+Ф). За счет. этого в выходной шине 7 наводится ненулевой разностный сигнал, соответствующий колу единицы.Для записи нуля в запоминаощий элемент в числовую 4 н разрядную б шины подаются импульсы тока. Сердечник 1 удерживается тэазрядным током в состоянии +6 э, а сер549833 3 Формула изобретения...

Номер патента: 549669

Опубликовано: 05.03.1977

Авторы: Авдеев, Белов, Зинуров, Кузнецов, Молчанов, Степанов, Строганов, Тимофеев

МПК: F27D 1/02

Метки: дуговой, печи, свод

...футеровки, а опорное кольцо соединено пилонами со сводовым кольцом.Недостатком этого свода является жесткое крепление пилона со сводовым и опорным 25 кольцами. При нагреве свода пилон отрывается в месте приварки к сводовому или опорному кольцу. Это приводит к остановке печи на ремонт.Предлагаемый свод отличается от извест- З 0 ных тем, что пилоны, соединяюшие водоохлаждаемое сводовое кольцо и опорное водоохлаждаемое кольцо центральной части свода, снабжены проушинами, шарнирно соединенными со сводовым и опорным кольцами.На фиг, 1 показан предлагаемый свод, вид сверху; на фиг. 2 - сечение А - А фиг. 1; на фиг. 3 и 4 - узлы 1 и 11 на фиг. 2; на фиг.5 - сечение Б - Б фиг. 1.Свод состоит из сводового 1, опорного 2 и съемного 3 колец,...

Номер патента: 549491

Опубликовано: 05.03.1977

Авторы: Гущин, Кузьмин, Новиков, Рытвин, Тимофеев, Улыбышева

МПК: C22C 5/04

Метки: композиционный, материал

...компоненты в вес. %;остальное и плакирован с двух сторон Пл присоотношении слоев 1: 8: 1.П р и м е р 3, Приготавливают композиционный материал, как указано в примере2,5 у которого средний слой имеет состав, %: палладий 40, родий 14, рутений 1,5, платина -остальное, соотношение слоев 1: 8: 1.Свойства композиционных материалов,включающих основной слой с содержаниемпалладия 15 - 50%, при жаропрочных испы.таниях на ползучесть при температуре 1400 Си напряжении 10,5 кг/люм на основной слойприведены в таблице,Таблица о о оо о о, о хох :.: а оДоо;Ц 7 оо Композиционный материал 1 Известный с двухстороннейплакировкой платинойвоздух2Предложенный ПлПдРдРу , 25-10-1,5 с двусторонней пла- кировкой платиной , воздух 0,52 60 40 195 50 0,30 3...

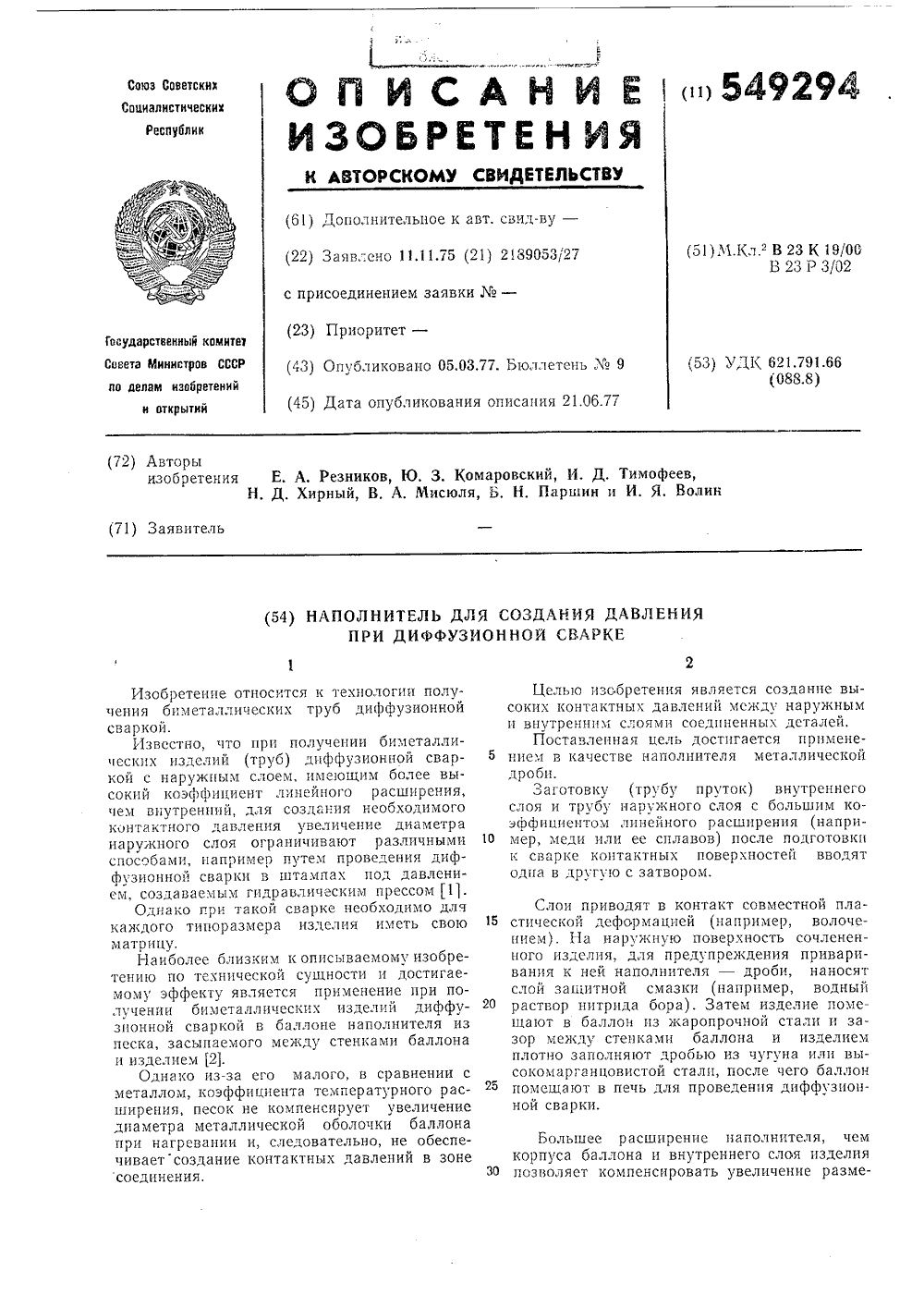

Номер патента: 549294

Опубликовано: 05.03.1977

Авторы: Волин, Комаровский, Мисюля, Паршин, Резников, Тимофеев, Хирный

МПК: B23K 19/00

Метки: давления, диффузионной, наполнитель, сварке, создания

...баллона при нагревании и, следовательно, не обеспечивает создание контактных давлений в зоне соединения. Целью изсоретения является создание высоких контактных давлений между наружным и внутренним слоями соединенных деталей.Поставленная цель достигается применение.;1 в качестве наполнителя металлической дроби.Заготовку (трубу пруток) внутреннего слоя и трубу наружного слоя с большим коэффициентом линейного расширения (например, меди или ее сплавов) после подготовки к сварке контактных поверхностей вводят одна в другую с затвором. лои приводят в контакт совместнои плаской деформацией (например, волоче). На наружную поверхность сочлененизделия, для предупреждения привария к ней наполнителя дроби, наносят защитной смазки (напрпмер,...

Номер патента: 549254

Опубликовано: 05.03.1977

Авторы: Журавлев, Корякин, Тимофеев, Федосеев, Яхнин

МПК: B22D 27/12

Метки: давлением, кристаллизацией, литья

...для литья с кристаллизацией поддавлением,Устройство содержит прессующий пуансон 1, связанный с гидроцилппдром 2 прессова 1:я, матрицу 3, цилиндры 4, связапиыес мзтрицей и обеспечивающие ее перемещение в вертикальном иаправлспи, металло.приемник 5, расположенный под матрпцей 3,плунжер б, сочлененный с гметаллоприсм:ком и жестко связанный с матрпцей. Пл,ижер 6 зыполиеи полым и обогреваемым .:рипомощи идгрсвдтеля 7. Металлоприсмникгыголнен с боковым отверстием 8 и погружен В ти ель 9 с 1)асГлавом.Устройство раоотает следующим образом.При включении цилиндров 4 матрица с плунжсром 6 перемещается в нижнее положение. Плунжер 6, перекрывая отверстие 8, вытесняет сплав пз металлопрнемппка в матрицу до заданного уровня, Затем включают...

Номер патента: 548811

Опубликовано: 28.02.1977

Авторы: Алексеев, Грейз, Кузьминых, Тимофеев

МПК: G01P 13/02

Метки: ветра, направления, текущего

...возш 1 кла из-за того, что в точке 0 - 360 функция преобразования ЛМ - Кл,где н - число импульсов; К - коэффициент пропорциональности,1 град и - азимут ветра, ,терпит разрыв 1-го рода, Ошибка неустранима при определении направления ветра за несколько измеряемых периодов основной последовательности импульсов с датчика ветра.Целью изобретения является устранение погрешности измерения, возникающей при переходе значения направления ветра через точку 0 - ЗбО,Для этого счет импульсов выбранной частоты производят за один период основной последовательности импульсов с датчика ветра, определяют число импульсов, пропорциональное скорости ветра, этп величины перемножают, и по результату судят о направлении ветра.На фпг, 1 показана блок-схема...

Номер патента: 548768

Опубликовано: 28.02.1977

Автор: Тимофеев

МПК: G01F 23/16

Метки: гидростатический, тимофеева, уровнемер

...чувствительный к давления элемент, соединенный с преобразователем перемещения в электрический сигнал,Этот уровнемер имеет невысокие чувствительность и ограниченный диапазон измерения, что обусловливается использованием 25сильфона в качестве чувствительного к давлению элемента,Целью изобр повышениечувствительност диапазонаизмерения. 30 етения является и и расширение Изобретенстроения иличных отррения урониИзвестенренин гидрощегося примой средычувствительразователь предлагаемом емент выполнтального цирубка однимью цилиндра,причем ва капля ртуа цилиндр усабжен размеым элементомПреобразователь перемещения может, например, быть выполнен в виде магнита 8 (подвижный элемент), взаимодействующего с матнитоуправляемыми контактами 9,...

Номер патента: 547977

Опубликовано: 25.02.1977

Автор: Тимофеев

МПК: H04R 17/00

Метки: закрепленных, объекте, преобразователей, проверки, пьезоэлектрических, резонансных

...следующим обосуще зом гнал, представляющий сождения, и следующий посотклик преобразователя мой селекции, Отселектимарный ст оз ои им ле его окончания селектируются схе О П И С А Н И Е оив 47977ИЗОБРЕТЕН ИЯрованный и усиленный отклик после коррекции пэдают на анализатор спектра,Корректировку в области возможного изменения резонансной частоты преобразователя можно осуществлять корректирующимзвеном, имеющим коэффициент передачи, определяемыйй формулойзЮгде К - постоянная величина;61 п)- значение спектральной плотностиЗанрадиоимпульса на частоте заполнения;Ц(1 п)- значение спектральной плотности на текущей частоте,бНа корректирующем звене устраняетсянойпогрешность измерения уровня спектральносоставляющей отклика, обусловленной спадом...

Номер патента: 547493

Опубликовано: 25.02.1977

Авторы: Кондратов, Лев, Рабаев, Семеняк, Тимофеев

МПК: E02D 3/04

Метки: возведения, земляного, сооружения

...м в количестве 1 - 2% от веса тиксотронных суглинков, выдерживают ее не менее 0,5 час и производят укатку виброкатком. В результате виброуплотнения смеси с добавкой 2 - 4% раствора хлористого натрия разрушаются крупные включения каменных пород, появляется крупнопесчаная фракция, происходит тиксотропное разжижение глинистого грунта. Происходит также смешение и перераспределение камснной и песчаной пород и более плотная укладка частиц с формированием жестких контактов между ними и образованием оптимальной грунтовой смеси, поскольку раствор хлористого натрия при динамическом воздействии внброкатка на грунт способствует его разжижсни 0, а впоследствии, послс Окончания уплотнения, способствует консолидации смеси в теле земляного сооружения,П...

Номер патента: 547322

Опубликовано: 25.02.1977

Авторы: Предеин, Тимофеев

МПК: B23P 19/027

Метки: запрессовывания, типа, штифтов

...изображено предлагаемое устройство, продольный разрез, оВ корпусе 1 расположен пневмоцилиндр2 с поршнем 3, который связан с толкателем 4, В толкателе 4 закреплен штырь 5,а в дополнительной направляющей втулке 6выполнены два продольных глухих паза 7,в которых размещены концы штыря 5, Втулка 6 и толкатель 4 связаны пружиной 8,К корпусу 1, имеющему магазин 9 с наклонным отверстием для размещения петалейтипа штифтов, поступающих из загрузочного оустройства (на чертеже не показано), обеспечивающего поштучную выдачу штифтов,прикреплена направляющая втулка 10,Устройство работает следующим образом.Головка с корпусом 1 устанавливается в 25рабочее положение. При ходе поршня 3 столкателем 4 в верхнее положение в направляющую втулку 10 по...

Номер патента: 546708

Опубликовано: 15.02.1977

Авторы: Абраменков, Клушин, Тимофеев

МПК: B25D 9/00, E21B 1/30

Метки: молоток, пневматический

...камера 3 каналом 8 соединена с атмосферой, давление в ней равно атмосферному, и ударник 2 под действием давления со стороны камеры холостого хода движется вверх. После перекрытия ударником выхлопного канала 8 воздух в камере рабочего хода сжимается, оказывая противодействие движению ударника вверх.В некоторый момент времени канал 10 в ударнике 2 совмещается с выточкой 7 и воздух из камеры рабочего хода по каналам 9 и 10 поступает в выточку. При дальнейшем движении ударника 2 он сообщает между собой камеру 4 и выточку 7. Давление в камере 4 вследствие поступления воздуха большегодавления из выточки 7 повышается и ударнику сообщается дополнительньш импульс длядвижения вверх,После Открытия нижнеи кромкой ударника выхлопного канала 8 из...

Номер патента: 546574

Опубликовано: 15.02.1977

Авторы: Гущин, Кан, Каратеева, Кузнецов, Рытвин, Тимофеев, Тыкочинский, Улыбышев, Ходаковский, Шуле

МПК: C03B 37/02

Метки: сосуд, стеклоплавильный

...что в стеклоплавильном сосуде, отверстия нижнего экранаб смещены по отношению к отверстиям верхнего экрана,На фпг. 1 представлен стеклоплавильныйсосуд, в котором экраны соединены по длинеу боковых стенок сосуда, поперечный разрез;10 на фиг. 2 - то же, вариант соединения экранов в центре сосуда (экраны соединены с образованием углов в пределах 10 - 30).Стеклоплавпльный сосуд содержит корпус 1,верхняя часть которого является плавильной1 з камерой 2, в которой имеются отверстия 3для протекания расплава стекла в нижнюючасть корпуса; внутри корпуса установлены;верхний экран 4, имеющий отверстия 5, и нижний экран 6 с отверстиями 7. В дне корпуса20 установлена фпльерная пластина 8 с фпльерами 9. Стеклянные шарики 10 поступают из загрузочного...

Номер патента: 546471

Опубликовано: 15.02.1977

Авторы: Морозов, Тимофеев

МПК: B27B 3/26

Метки: лесопильной, привод, рамы

...масс, т. е.повысится надежность работы лесопильной 25 рамы. к лесопильной прть применено в лес з" я рама, у которо движение пильно шип но-шатунным торного двигате тся маховики, ой рамы являетс ости изготовления ного механизма. сопильной рамы, вателя возвратно выходные звенья заны с валом, ш ьной рамкой. и во й рам мехаля, ротредета вклю- посту- кото- рниро устроиства являчность и жесткость Недостатками известногются недостаточная проконструкции.С целью повышения надежности работы лесопильной рамы концы вала выполнены с кривошипами, расположенными с диаметрально противоположных сторон от его оси и шарнирно-соединенными с выходными звеньями преобразователей возвратно-поступательного движения, причем кривошипы вала соединены с выходными...

Номер патента: 543686

Опубликовано: 25.01.1977

Авторы: Беловодская, Тимофеев, Тушев

МПК: C23C 1/14

Метки: детали, нанесения, окунанием, покрытий, расплав

...азам посредством штифтов 4. пружины 5 и маховичка- гайки 6, На второмполом валу закреплен зешитный конус 7,в зоне внутреннего Объема которого набоковых стенках обоих полых волов выпод=.нены соосные отверстия ц., Во внутреннемполом валу 2 они имееот шелевидну 1 о форму,Еем обеспечивается возможность регулирования зазора между сетчатой емкостью иэашитным Конусом. Неподвижный 1 упор Я ограничивает перемешение сетчатой емкостив вертикальном направлении. Кроме того,устройство содержит тигель 9 с распдавоми сборник 10 с охлаждающей жиккостью.Устройство работает следукшим сбраз.В исходном состоянии, как показанонв чертеже, маховичком=гайкой 6 устанев=дивают необходимъ 1 й зазор между с т."в.той емкостью 3. и зяшитны к конусели зависимости от...

Номер патента: 542913

Опубликовано: 15.01.1977

Авторы: Гусев, Ибрагимов, Линков, Маликов, Ступников, Тимофеев, Чухно

МПК: G01G 19/04

Метки: весы, железнодорожные

...двутавровую, установленную между двумя балками 3 коробчатого се чения, закрепленными н фундгментных балках 4. Положение двутавровой балки 2 в горизонтальной плоскости фиксируется пластинчатыми упругими элементами 5. прикрепленными одним концом к двутавровой балке, а 10 другим концом - к кронштейнам балок 3 коробчатого сечения, Крепление упругимп элементами предотвращает поворот двутавровой балки вокруг своей продольной оси, возникающий от действия боковых спл, создаваемых 15 колесами движущегося вагона.Каждая двутавровая балка 2 опирается через шариковые опоры 6 на два сплопзмерптельных преобразователя 7, а на балке 2 установлен рельс 8, являющийся продолжением 20 подъездных путей 9. Сигналы с силопзмерительных преобразователей...

Номер патента: 542896

Опубликовано: 15.01.1977

Авторы: Боронко, Зарецкий, Коньков, Тимофеев, Черных

МПК: F25B 9/02

Метки: дроссельный, микротеплообменник

...сердечника.В днище сердечника может быть дополнительно выполнено калиброванное отверстие диаметром, меньшим, например, в два раза диаметра дросселирующего отверстия.На торце штока может быть выполнено калиброванное отверстие. В этом случае на шток устанавливается втулка, снабженная кольцевым пазом на внутренней поверхности, образующим с поверхностью штока гарантированный зазор.На фиг, 1 изображен описываемый микротеплообменник; на фиг. 2 - нижняя часть микротеплообменника с калиброванным отверстием на торце штока; на фиг. 3 - то же с калиброванным отверстием в днище сердечника.Дроссельный микротеплообменник состоит из подводящей линии 1, пускового клапана 2, гладкой 3 и оребренной 4 змеевиковых труб, поршня 5 с надпоршневой полостью...

Номер патента: 542228

Опубликовано: 05.01.1977

Авторы: Александров, Вершинин, Герценштейн, Динкелис, Киктенко, Мальцев, Овсянников, Тимофеев

МПК: G09B 19/00

Метки: операторов, подготовки, процессом, системы, технологическим

...параметры, характеризующие ход технологического процесса,а также за счет световой и цветовойиндикации - отклонения параметров инарушения в ходе технологического процесса.Модель ускоренного процесса 5 .релставляет собой по структуре аналог модели объекта 1 и отличается от нее значениями постоянных времени звеньевобьекта и узлов, имитирующих запаздывания. Передаточные функции звеньевмодели 5 упрощены по сравнению с передаточными функциями модели 1.Сигналы с пульта оператора 3 поступают на модель 5 непосредственно,а на модель 1 через блок ограниченияуправляющих сигналов 8. Оператор, изменяя значения выходных сигналов пульта оператора 3, воздействует на режиситуации и на котором показаны контуры регулирования всех отклонившихся...

Номер патента: 542085

Опубликовано: 05.01.1977

Авторы: Семена, Тимофеев

МПК: F28D 15/04

Метки: тепловая, труба

...содержашгерметичный корпус, разделенный поперми перегородками на зоны испарения, тпортирования и конденсации 1 .Недостатками известных трубограничения (пределы) по пропускнности фитиля и работе против сили искусственного ускорения, величин тельными.Белью изобретения является эксплуатационной надежности и действия сил гравитации и иску Это достигается тем, чт в выполнены отверстия и в них ра ропроводы, соединяющие зоны и конденсации, и гибкие трубопров нами для подвода конденсата в между паропроводами и последу его в зону испарения. пловои энергии к зоне исситель, находящийся в каматериале 11, испаряется, оне испарения повышается ируюшим паропроводам 5 ну конденсации 4, выдавлиносителя по трубопроводу 10 енсатора 8 в емкость 6.542085 д...

Номер патента: 541578

Опубликовано: 05.01.1977

Авторы: Антонов, Зубрилин, Мазурик, Рывкис, Тесля, Тимофеев

МПК: B22D 15/04

Метки: кокильная

...прижимает диск 11 к конической поверхности ф штока 16. На плите 4 смонтированы рычаги 21 возврата выталкивателей. Одно плечо рычагов 21 связано со штангами 13, на конце других установлены ролики 22. На стойке 1 против роликов 22 рас- фО положены откидные упоры 23 рычагов возврата выталкивателей. Для выталкивания отливки в конце раскрытия кокиля необходимо откинуть упоры 23, совместить оси штанг 13 выталкивателей .и отверстий в поворотном диске, винтом 17 отрегулировать упоры 19.После частичной кристаллизации отливки 24 извлекается металлический стержень 9 с помощью цилиндра 6, а затем происходит раскрытие кокиля, плита 4 с полукокилем 15 и отливкой 24 движется вместе са штангами 13. В конце хода штанги 13 упираются в регулируемые...

Номер патента: 541477

Опубликовано: 05.01.1977

Авторы: Борзилова, Букин, Воронцов, Тимофеев

МПК: A61F 1/06

Метки: предплечья, протез

...с рычагом 11 первого н льда посредством приводной тяги 12 с ; с;,ьбэвым отверстием Ъ,. шариионогон,:. 13 и оси 14, Б наружной еке 15с кисти выполнено рсзьбовое отвер -Механизм ротации (фиг, 6 и) выподв виде пальца 16 с выступом 17 и за, репден в шине 18 предплечья, втулки 19прорезью , с торцовыми прямоугольыми и раднуснымл углублениями Ж и :.акреп;тонной в трубке 20 кисти, упругогэ элемента 21 с чашкой 22, шайбы 23 ипрокладки 24.Приемная гильза протеза предплечьяиг. 1) выполнена в виде каркаса, состоящего из продольных шин 18, жестко связ.,нных посредством заклегэк с кэльцэм 245 в дистальной и двумя полукольцами 26 и 27 в проксимальной частях протеза, Бины заключе:.: в эластичную эбодочку 28 нз поливинилхлоридных трубок.Механизм кисти...
