Тимофеев

Номер патента: 330023

Опубликовано: 01.01.1972

Авторы: Дмитриев, Лазарев, Меламед, Рогов, Смирнов, Тимофеев

МПК: B28B 1/52, B66C 1/32

Метки: асбестоцементных, листов, разборки, стопы

...базирующимэлементом и выполнен загнутым, а нижний 20зуб 2 представляет собой клин,Зубья 1 и 2 соединены жестко между собойвставкой 3, к которой шарнирно крепятся наклонные параллельные стержневые звенья 4,связанные с подвижной кареткой 5, 25В процессе работы устройство совершаетчелночные перемещения, при которых онаразбирает стопу асбестоцементных листов,поданную на транспортере б, и укладываетих в разобранную стопу листов, расположен- Зо ную на периодически опускающемся снпжателе 7. Движение устройства по стопе разбираемых листов продолжается до момента, при котором клин вилки соскользнет с ее края, и вилка опустится вниз, В этом последнем положении клинья вилок находятся против линии соприкосновения двух верхних листов разбираемой...

Номер патента: 329679

Опубликовано: 01.01.1972

Авторы: Всн, Пьюк, Сиваков, Тимофеев, Шевченко

МПК: H04N 1/36

Метки: аппаратаi, синхронизации, фототелеграфного

...невозможность получения устойчивой работы фототелсграфных аппаратов при изменении частоты сети в широких пределах, которое имеет место при передаче изображений на сельских и ряде городских связей.Цель изобретения - повышение точности отслеживания изменений частоты сети.Достигается это тем, что управляемый умно- китель частоты выполнен в виде многофазного мультивибратора, между выходами которого и входом управления длительностью выходных импульсов включен блок коррекции длительности синхроимпульсов.На чертеже приведена блок-схема предлагаемого устройства синхронизации фототелеграфного аппарата.При поступлении синхроимпульса се локительной полярности на входной тель 1, положительные импульсы с вь управляемого умножителя 2 частоты,пенного...

Номер патента: 329320

Опубликовано: 01.01.1972

Авторы: Бурштейн, Всесоюзный, Голланд, Молоков, Проектно, Тимофеев, Шахов, Юрин

МПК: E21D 21/00

Метки: 329320

...полугильзд снабжена также внутренним фиксирующим сужением 8, накодящевтся ири сборке против одного из выступов стержня, а также концевым временным податливым упором 9, Последний служит для первичной фиксации прп установке штанги и для извлечения ее.При установке штанга вводится в собранном виде (как показано на фиг. 1) в скважину и завинчивается установочной гайкой. Стержень 4, перемещаясь вдоль стенок скважины взаимодействует одновременно всеми клинообразными выступами 8 с выступами 2 обеик полуп 1 льз. Последние раздвигаются до упора о поверхность скважины, а затем распираются, создавая необкодимую силу трения, которая скрепляет прилегающие слои породы, Сужение 8 предотвращает поворачиваипе стержня при завинчивании гайки, что мешало бы...

Номер патента: 328204

Опубликовано: 01.01.1972

Авторы: Генкин, Гопиенко, Косарев, Лебедев, Мужжавлев, Тимофеев, Христюк

МПК: C25C 3/04, C25C 7/00

Метки: магния, электролизёр

...счет перемещения анода, что связано с нарушением герметичности ванны, приводящей к загрязнению цеха хлором и сгоранию анода.Предлагаемый электролизер отличается от известного тем, что его катод выполнен в виде поддона и подвешен в горизонтальном положении на токоподводящих штангах, укрепленных по обеим сторонам анода в вертикальном положении.Это позволяет упростить регулирование междуполюсного р асстояния, повысить герметичность ванны и снизить расход электроэнергии на 500 - 1000 квт час на 1 т магния,На фиг. 1 изображен предлагаемый электролизер, на фиг. 2 - то же, продольный разрез. Электролизер состоит из футерованнойванны 1, анода 2, укрепленного в вертикальном положении на перекрытии 3 ванны, катода 4, выполненного .в виде поддона...

Номер патента: 328043

Опубликовано: 01.01.1972

Авторы: Меньшиков, Стависский, Тимофеев

МПК: B65G 47/49

Метки: адресования, грузовых, конвейера, подвесного, тележек

...адресоноситель штыревого типа, адресователь и считывающий механизм.В существующих устройствах при высоком ритме работы, небольшом шаге грузовых тележек и большом количестве, адресов работоспособность считывателя резко снижается, так как только в случае считывания - совпадения адреса адресные штыри проходят по гребенке считывания, не задевая ее, а в противном случае онп каждый раз отгибают гребенку. 1 Я ГРУЗОВЫХ ТЕЛЕЖЕН ВЕЙЕРА На фиг. 1 изображен адресоносптель устройства, общий вид; на фиг, 2 - то же, разрез по А - А на фиг. 1; на фиг. 3 - 7 - различные элементы устройства в работе; на фг, 8 - считывающий механизм, в плане; на фиг. 9 - адресователь, общий вид.К грузовой тележке 1 крепится ось 2, нд которой поворотно смонтирован корпус,3...

Номер патента: 327112

Опубликовано: 01.01.1972

Авторы: Миллер, Осипенко, Тимофеев

МПК: B65G 63/00

Метки: 327112

...равной межцентровому расстоянию шарниров головок шатуна, Последний расположен рядом с направляющей 17, причем ось коренного шарнира шатуна проходит на уровне рабочей поверхности этой направляющей. Кронштеи рычага 14 для ролика 5 и шатун 3 размещаются на взаимоО противоположпых сторонах от направляющеи 17. Упор 5 ограничивает угол склонения шатуна 3 до положения, при котором пад пером, в месге его рсоеднеи к 1 пагупу, Образуется зазор до направляошей 17, достаточпьш для свободного прохода ролика 15, а поднятое плечо пера под острым углом касается этой направляющей, Счетчик через электрический коммутатор (на чертеже пе показан), имеющий переключение для работы устропства по разным программам, управляет вклОчеиием золотников...

Номер патента: 326364

Опубликовано: 01.01.1972

Авторы: Карпов, Криксунов, Пучков, Тимофеев, Шушан

МПК: E21D 1/06

Метки: бурения, вертикальных, выработок, горных

...1 с крестовиной 2 и вваренной в нее пустотелой штангой 3, имеющей навнешней и внутренней поверхностях шпонки4, с помощью которых передается крутящиймомент на ножи 5 днища б. Головка 7 обеспечивает фиксацию установки на штанге 8.Днище корпуса выполнено в виде двухзаходного полувинта шнека, приваренного кмуфте 9, которая может перемещаться вдоль штанги 3 по шпонкам 4 и фиксироваться в рабочем положении стопором 10, а при разгрузке - цепью 11, приваренной с одной стороны к муфте и с другой - к крестовине 2.На муфте закреплено кольцо 12 для очистки корпуса.Установка опускается на забой по буровойштанге 8. В момент соприкосновения ножей днища с грунтом муфта 9 начинает двигаться 10 по шпонкам 4 штанги д вверх до упора и замыкается зубом...

Номер патента: 326182

Опубликовано: 01.01.1972

Авторы: Ивашенцев, Каганова, Морозов, Перельман, Тимофеев, Шахова

МПК: C07C 253/34, C07C 255/51

Метки: выделения, динитрилов, кислот, фталевых

...150"С осджддотся кристаллы динитрилов фталсвых кислот, но нс конденсируются пары воды и органических примесей, После выделе ния основного количества дипитрилов фталевых кислот наро-газовая смесь поступает в емкость, где охлаждается до температуры, близкой к нулю. В емкости происходит конденсация водяных паров и летучих органиче ских примесей. Для каждого реакционногодпидрдта устанавливают по два сепаратора, включающиеся поочередно. После накопления достаточного количества динитрилов фталевых кислот в первом сепараторе поток отходящего 25 газа переключают на второй сепаратор, а изпервого - кристаллы дшштрилов фталевых кислот удаляют возгонкой при температуре 150 в 2 С в токе дзота или другого инертного газа или в вакууме. Возогнанные...

Номер патента: 325926

Опубликовано: 01.01.1972

Авторы: Арушю, Бочаров, Дмитриев, Кроптов, Сафразбек, Тимофеев

МПК: A01D 33/02

Метки: ботвоудалитель, картофелеуборочной

...это тем, что боковины рамки верхнего транспортера шарнирно связаны с верхним валом транспортера с возможностью их независимого перемещения в вертикальной плоскости и соединены с его нижним валом с помощью эластичных втулок,На фиг, 1 изображен предлагаемый ботвоудалитель картофелеуборочной машины; на фиг. 2 - верхний транспортер ботвоудалителя.Ботвоудалитель картофелеуборочной машины содержит верхний ленточный транспортер 1, состоящий из верхнего 2 и нижнего 8 валов, соединенных между собой боковинами 4 и 5, и эластичного полотна б. Боковины 4 и 5 взаимно не связаны и соединены с верхним валом шарнирно, а с нижним - посредством втулок 7, и, кроме того, соединены пружинами 5 8 с рамой машины.Под верхним ленточным транспортером...

Номер патента: 325225

Опубликовано: 01.01.1972

Авторы: Андреев, Голованов, Коваль, Константинов, Круг, Марков, Молочников, Мырцымов, Смол, Тимофеев, Трекало

МПК: C04B 7/32

Метки: переработки, побочногопродуктабиблиотека, расплава

...накапливают пает в промежу вень расплава трую из проме и одновременн слородом и плакопла в ковше точную поддер жуточно о химич орошкоо Однако получаемыи при дукт, содержащий до 30% шой процент фосфора и сер экономически выгодной пе плавильных агрегатах, на 1 рах шихтой, содержащей мелкомолотую известь,руду, плавиковый шпат и другие флюсы. В каплях раствора вначале выгорает кремний, а образующая кремнекислота связывается с известью. 11 ри достаточно интенсивном протекании процесса окисления начинают окисляться также углерод и другие примеси.1 аким образом, возможно как обескремнивание расплава, так и его передел в сталь. Готовый металл расплавляют в ковше. 1 редлагаемый способ позволяет из побочного продук. та, получаемого при...

Номер патента: 324313

Опубликовано: 01.01.1972

Авторы: Аладьин, Антонов, Дрозд, Изобретеии, Калашников, Лазарев, Тимофеев

МПК: C23C 2/38

Метки: 324313

...на цилиндрические изделия, например трубы, содержащая ванну с раоплавом, в которой расположены шнеки для перемещения труб, кинематически связанные со шнеками для загрузки и выгрузки.Однако в указанной установке невозможно обеспечить надежное крепление ттруб, что приводит к образованию воздушных пробок на внутренней поверхности, которые меппатот заполнению трубы расплавом, а это отрицательно сказывается па ка 1 честве покрытия.Целью изобретения является надежное крепление и предотвращение осевого смещения труб в ванне, что улучшает качество покрытия. Это достигается тем, что,шнеки для перемещения труб в ванне выполнены из магнитного материала и установлечы наклонно навстречу друг другу,На чертеже показана предлагаемая устаиовка.Она...

Номер патента: 323607

Опубликовано: 01.01.1972

Авторы: Кокурин, Тимофеев

МПК: F16L 19/00

Метки: заглушка, заделки, отверстий

...герметизация емкостей.С целью обеспечения герметичности крепежный болт заглушки выполнен с двухсто ронним срезом на головке и установлен с возможностью взаимодействия с имеющей головку гайкой, а между корпусом и стенкой емкости размещены герметизирующие элементы. 15для заделта фиг. 2 -На фиг. 1 изображена заглушка ки отверстий, продольный разрез; т то же, вид сверху. Заглушка для заделки отверсти корпус 1, крепежный болт 2 с дву срезом 3 ца головке. На болт 2 навганка 4 с головкои, которая может находиться либо внутри емкости (тогда дается технологический припуск 5, который после установки заглушки удаляется), либо выступающей за контур емкости.Герметизация емкости по заглушке осуществляется с помощью герметцзцрующпх элементов...

Номер патента: 319829

Опубликовано: 01.01.1971

Авторы: Осаул, Тимофеев

МПК: F27B 14/10

Метки: индукционных, набивных, печей, тиглей

...с конусностью 3 - 5.На фиг, 1 изображен двухслойный тигель,выполненный в индукционной печи с помощьюпредлагаемого устройства; на фиг. 2 - предлагаемое устройство, установленное в индукционной печи для выполнения двухслойноготигля.Устройство состоит из шаблона 1 и пустотелого цилиндра 2, имеющего внизу конуснуюприставку 3 и центрирующие ребра 4, Приставка имеет конусность 3 - 5 и выполняетсявысотой около 100 мм. Сначала набивают подину б, устанавливают шаблон 1, В прос ду шаблоном 1 и изоляцией б устанавливают пустотелыи цилиндр 2 с предварительно укрепленным на нем вибратором В и засыпают огнеупорную смесь 9, которая образует рабочий слой тигля. В пространство 5 между пустотелым цилиндром 2 и изоляцией биндуктора 7 засыпают смеси...

Номер патента: 319624

Опубликовано: 01.01.1971

Авторы: Белькевич, Гайдук, Зуев, Лецко, Новикова, Соколов, Тимофеев, Якобсон

МПК: B29B 13/02, B29C 43/20

Метки: идноисмолы, основе, пресскомпозиция, фенол-формальды

...древесной мукой. Этот прессматериал не обладает достаточной водостойкостью и диэлектрическими свойствами.Целью изобретения являются повышение качества прессматериала, снижение водопоглощения пластмасс и улучшение диэлектрических свойств. Эта цель достигается путем честве наполнителя есной муки приводит ения пластмасс бое того, значительно ские свойства пласт- стальных свойств в я пресс-порошков об319624 В таблице показано влияние температуры обработки древесной муки на свойства пресс-порошка Значения Температура обработки древесной муки, СПредел прочности при статическом изгибе, кг/смг 698 653 720 794 763 656 175 181 165 175 154 172 Теплостойкость, С 22 40 32 42 46 Водопоглощение за 24 час, мг 136 0,63 148 0,63 142 066 140 066 138...

Номер патента: 318981

Опубликовано: 01.01.1971

Авторы: Латынов, Тимофеев

МПК: G11B 15/52

Метки: движения, ленты, магнитной, скоростью

...10, вырабатывающего сигнал, частота которого изменяется по закону изменения ошибки с выхода фазового дискриминатора,Кроме того, предлагаемое устройство содержит схему компенсации выпаданий контрольного сигнала, включающую триггер 11 управления, выходы которого подключены ко вторым входам схем И 2 и 12. Выходы схем 2 и 12 соединены со входами схемы ИЛИ 8, выход которой подключен ко входу трехфазного преобразователя 4. Один запускающий вход триггера 11 соединен с выходом схемы 18 контроля выпаданпй, вход которой подклю 318981чен к выходу усилителя 9 воспроизведения контрольного сигнала, а другой - с выходом схемы И 14. Вход последней через последовательно соединенные дифференцирующую цепочку 15(1 б) и диод 17(18) связан с выходом...

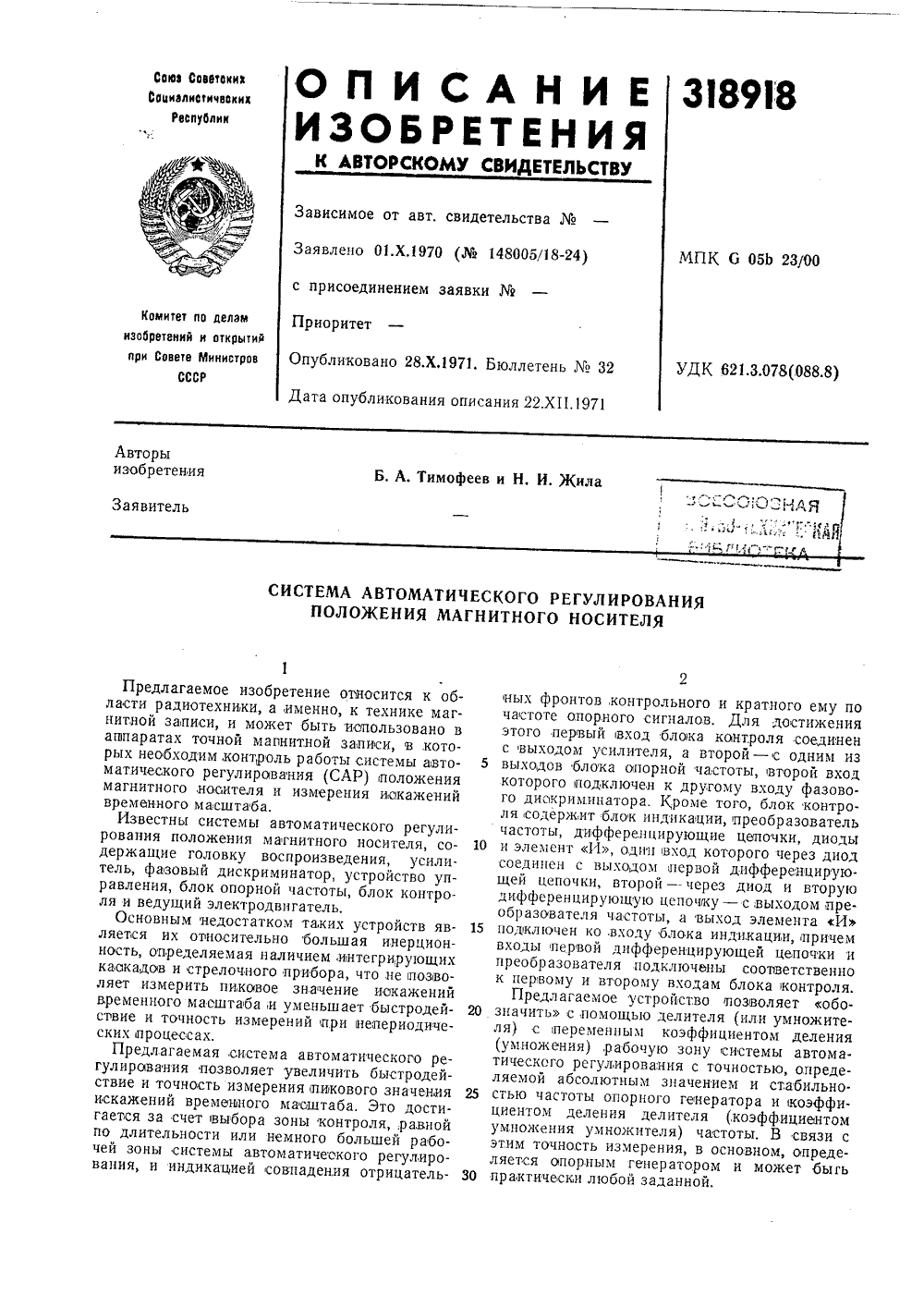

Номер патента: 318918

Опубликовано: 01.01.1971

Авторы: Жила, Тимофеев

МПК: G05B 23/00

Метки: магнитного, носителя, положения

...контроля 5, включающего в себя логическую ячейку И б, подключенную одним входом через диод 7 и дифференцирующую цепочку 8 ко входу фазового дискриминатора 1 со стороны контрольного сигнала и другим входом через диод 9, дифференцирующую цепочку 10 и преобразователь частоты 1 с регулируемым, коэффициентом преобр азования - ко второму входу блока 2 опорной частоты, при этом выход ячейки И б подключен ко входу блока индикации 12; устройства управления 13, соединенного,входом с фазовым .диокриминатором 1, а выходом - с ведущим электродвигателем 14; магнитного носителя 15 и прижимных роликов 16,Устройство работает следующим образом.При включении системы автоматического регулирования начинается переходный процесс (система находится в зоне...

Номер патента: 318424

Опубликовано: 01.01.1971

Авторы: Аюпов, Ильин, Старостин, Тимофеев, Шапиро

МПК: B21C 5/00

Метки: волочения

...Это достигается установкой первой волоки в днище кольцевого плунжера гидроцилиндра.На чертеже схематически показан вариант исполнения описываемого устройства,Оно состоит из корпуса 1, в котором находится рабочая волока 2 и встроен гидроцилиндр 3 с кольцевым плунжером 4. В днище последнего размещена волока 5 с диаметром, несколько большим диаметра рабочей волоки. Гидроцилиндр имеет канал б для наполнения и слива жидкости.Устройство работает следующим образом.1 еред началом проталкивания трубы в волоку 5 последняя отводится при помощи плунжера 4 гидроцилиндра 3 в крайнее левое положение. Жидкость в гидроцилиндре заперта, и волока 5 перемещаться не может. При подходе конца трубы, осаженного в волоке 5, к рабочей волоке 2...

Номер патента: 318380

Опубликовано: 01.01.1971

Авторы: Белов, Кунин, Тимофеев

МПК: A01K 81/06

Метки: гарпунный, наконечник, подводнойохоты, ружьям

...несущий элемент, выполненный в виде пластины 1. Для 5 улучшения гидродинамических характеристикнаконечника в пластине несущего элемента вьвполнены окна. На последнем установлены держатели 2 боковых зубьев 3 и центральный зуб 4. Для фиксации положения держателей 10 и стержня центрального зуба 4 на пластине 1наконечника имеются пазы. Держатели 2 и стержень центрального зуба 4 имеют продольные пазы в диаметральной плоскости для насаживания на пластину 1 несущего элемента.15 Крепление держателей 2 и центральногостержня к пластине 1 осуществляется с помощью втулок б, винтов б и резьбового конца штока 7 гарпуна, ввернутых в разрезанные продольным пазом резьбовые гнезда держа гелей 2 и стержня центрального зуба 4, Зубьянаконечника оснащены...

Номер патента: 317754

Опубликовано: 01.01.1971

Авторы: Головий, Горохов, Плышевский, Сурков, Тимофеев, Цуканов

МПК: E21B 7/24

Метки: образования, скважин

...на фиг. 3 - то же, прподъеме составного рабочего органа.Установка для образования скважин вклтчает привод 1 рабочего органа 2, ручную лбедку 3 для его подъема, раму с подкосоми направляющими б и о и траверсу 7. Лебека д установки выполнена с разъемной мутой 8, посредством которой привод (выпо.ненпый, например, в виде двигателя с корокой перемены передач) подвешен на троселебедки и перемещается на втулках 10, смотированных на каждой из направляющи;втулки имеют по две шейки 11 с лысками.Траверса 7 имеет углубление 12, образованое на поверхности, обращенной к рабочеморгану. Привод 1 выполнен с кронштейнам13, имеющими отверстия и пазы 14,Втулки 10 своими лысками проходят ипазы 14 в отверстия кронштейнов 13ле поворота их на 90 фиксируют...

Номер патента: 317025

Опубликовано: 01.01.1971

Авторы: Белова, Тимофеев

МПК: G02B 9/62

Метки: объектив, фотографический

...схема объектива.Объектив состоит из следующих компонентов: отрицательного в виде одиночного мениска 1, вогнутостью обращенного к диафрагме 2, афокального 3, состоящего из одиночного положительного мениска 4 и двухсклеенной линзы б, и положительного б в виде склеенной из отрицательной 7 и положительной 8 линз.Первый компонент, выполненный в виде от. рицательного мениска 1, улучшает коррекцию аберраций широких наклонных пучков и кривизну поля в сагитальном сечении. Второй компонент 3, суммарная оптическая сила НОтороО раВ;12 н 1 лО, с.чужит дчя испр 2 Вления Всех аберраций и расположен перед диафрагмой 2. 1 ретий компонент 6 расположен за диафрагмой и является силовым компонентом, служащим для обеспечения заданного фоку свого...

Номер патента: 316499

Опубликовано: 01.01.1971

Авторы: Бродский, Древиц, Жданович, Мирский, Тимофеев

МПК: B21D 3/10

Метки: 316499

...рокат ываю длиомикл ого пропериоди усили ее отклонение выправлен молинейной формы будет личине максимального пр не пролета правочного ус е, чем в известном способе ного проката равно удвоеногиба проката тройства, т. е. а 10 рок м п 1 редмет изобретения ертеСпособ равпоуда ре четыр одическп правки,уменьшег проката,ггпу, равиый 1ось вляем зовал дном авочн ую каждой правочной опдачу выправленного т сущна Известен способ правки нката на опорах, при котор ически перемещают и пр ад тправки.Цель изобретения - уменьшить обгиб выплавленного проката.Это достигается тем, что подачуосуществляют на величину, равную длетам между опорами.Предложенный способ поясняетсжом.Способ состоит в том, что выпрапрокат располагают так, чтобы...

Номер патента: 316491

Опубликовано: 01.01.1971

Авторы: Мурзин, Слобцов, Тимофеев

МПК: B21C 31/00

Метки: биметаллических, гидростатического, прессования, труб

...заготовки.На фиг. 1 показано предлагаемое устройство перед началом прессования; на фиг. 2 - то же, во время гидростатического прессования,Устройство состоит из контейнера 1, матрицы 2, выдавливаемой биметаллической трубной заготовки, состоящей из наружного 3 и внутреннего 4 слоев, подвижной иглы б, уплотняющей пробки б и пресс-штемпеля 7. Работа устройства осуществляется следующим образом. Перед началом гидростатпческого прессования в отверстие заготовки вставляется уплотняющая пробка выпуклостью в сторону иглы. Собранная биметаллическая заготовка устанавливается на матрицу 2 в контейнере. Затем в отверстие заготовки вставляется игла б и при перемещении ее относительно заготовки под действием пресс- штемпеля производится уплотнение...

Номер патента: 316357

Опубликовано: 01.01.1971

Авторы: Тимофеев, Тимофеева

МПК: H01Q 13/00

Метки: облучатель, расфазированный, рупорный

...выполнен в виде поверхности вращения с искривленной образующей. На чертеже изображен предлагаемый расфазированный рупорный облучатель, пред ставляющий собой поверхность вращения 1 с искривленной образующей, направленной своей выпуклостью в сторону оси симметрии рупора. Величина угла раствора предлагаемого рупора в области, близкой к раскрыву, значительно превышает величину угла раствора в области, близкой к питающему волноводу,Предлагаемый облучатель работает следующим образом.Поле в раскрыве рупора имеет две характерные области 2 и 3. Область 2 является освещенной и закон распределения амплитуд в ней мало отличается от возбуждающего первичного поля. Область 3 - теневая с весьма быстрым спадением амплитуд поля по мере приближения к краю...

Номер патента: 316108

Опубликовано: 01.01.1971

Авторы: Вейдеман, Тимофеев, Толикин, Филькин, Чурсина

МПК: G08B 13/00

Метки: сигнализации, тревожной, фотоэлектрическое

...содержит фоточувствительный элемент 1, кольцевую схему 2 автоматического регулирования напряжения смещения ца фоточувствительном элементе, усилитель 3, фазовращатсль 4, комбинированный детектор 5 с переключением режима работы на амплитудное цли фазово детектирование; переключатель 6 режима ра. боты детектора 5 ца амплитудное или фазовос детектирование; коммутатор 7, кнопку 8 дистанционного контроля работоспособцосгц устройства, источник модулированного светового луча 9.Блок питания состоит из источника переменного тока 10, стабилизированного выпрямителя 11, резервного источника шпапия 12 и генератора переменного тока 13. В качеств источника переменного тока наиболсс часто используется сеть переменного тока промышленной частоты, к...

Номер патента: 315930

Опубликовано: 01.01.1971

Авторы: Андреев, Государственный, Громов, Едников, Иванов, Карпинска, Коноплев, Литвинов, Соколов, Суворов, Тимофеев, Шонин

МПК: G01F 1/05

Метки: 315930

...частоту, характерную для каждого датчика.При выходе из строя датчика или вторичного прибора заменить их без специальной дополнительной совместной градуировки невозможно.Для обеспечения взаимозаменяемости в предлагаемом расходомере входной струенаправляющий аппарат выполнен с возможностью перемещения вдоль оси расходомера посредством стержня, образующего со струенаправляющим аппаратом, например входным, пару винт-гайка,На чертеже представлена конструкция опи. сываемого расходомера, содержащего корпус 1, внутри которого помещены ступица 2, стержень 3, обеспечивающий перемещение входного струепаправляющего аппарата 4 с ограничительным кольцом б, шар 6, выходной струснаправляющий аппарат 7 с ограничительпым кольцом 8 стопорное кольцо 9,...

Номер патента: 315614

Опубликовано: 01.01.1971

Авторы: Коломиец, Тимофеев, Юрков

МПК: B28B 7/24

Метки: железобетонных, форма

...Предм изобретения Форма для пзгото 5 изделий, в ключ ающ ные борта, укрепле ненном из двух час собой при помощи которому прикрепл 0 борт, отличаоцаяся чения процесса рас динение выполнено жестко прикреплен продольному борту.с присоединением заявки М Изо роизводства апримерплит.Известна форма для изготовления железобетонных изделий, включающая торцевые ипродольные борта, укрепленные на поддоне,выполненном из двух частей, соединенныхмежду собой подвижным соединением, к которому прикреплен средний продольный борт.Цель предлагаемого изобретения - улучшение процесса распалубки,Достигается это тем, что подвижное соединение выполнено в виде упругой пластины,жестко прикрепленной к поддону и среднемупродольному борту.На чертеже изображена...

Номер патента: 315201

Опубликовано: 01.01.1971

Авторы: Плетнев, Тимофеев, Фалько, Харчевников

МПК: G11B 5/842

Метки: записи, магнитной, носителя

...слоя носителя маг нитной записи, что приводит к повышенной неравномерности отдачи.Цель изобретения - увеличенности нанесения рабочего слоясителя магнитной записи.Для этого насос выполнен подающим суспензию рабочего слоя под избыточным давлением 0,1 - 2,5 атм в герметизированную фильеру, которая отводит суспензию, остающуюся после нанесения рабочего слоя, в резервуар. 25Функциональная схема предлагаемого устройства изображена на чертеже,Суспензия рабочего слоя из резервуара 1 подается насосом 2 через фильтр 3 под давлением в фильеру 4, откуда частично наносит ся на подложку 5, Остальное количество по отводному трубопроводу возвращается в резервуар 1. Затем цикл повторяется.По сравнению с известными фильерами рабочий объем примененной в...

Номер патента: 314880

Опубликовано: 01.01.1971

Авторы: Всесоюзный, Голубев, Иоанес, Тимофеев

МПК: E21B 17/10

Метки: бурильных, протектор, труб

...ч го удержани женные части втулки и на тулки выполиЗависимое от авт. свидетельстваЗаявлено 22 Х.1970 ( 1442764/22-3)с присоединением заявки-Приоритет -ата опубликования описания 16,Х 11.1 Известные протекторы для бурильных труб не обеспечивают защиты их от износа из-за ненадежного удержания их на месте установки. Кроме того, отмечаются малые усилия прижатия к телу трубы, создаваемые упругими свойствами резины, сложность их в изготовлении и эксплуатации.Предложенный протектор отличается тем, что он выполнен из двух сопряженных втулок. внутренние поверхности которых концентрич ны относительно поверхности трубы, выполне ны с диаметром, большим наружного диаметра трубы, и образуют зазор, а поверхности их взаимного сопряжения выполнены...

Номер патента: 312368

Опубликовано: 01.01.1971

Авторы: Судьин, Тимофеев

МПК: H03C 1/00, H03F 3/38, H03K 7/02 ...

Метки: дифференциальный, модулятор, транзисторный

...транзисторов модулятора.Недостаток известных дифференциальных 10 транзисторных модуляторов состоит в нестабильности нулевого уровня.Целью изобретения является по ние стабильности нулевого уровня.Это достигается тем, что установка нуле вого уровня производится изменением амплитуды импульсов, образующихся в момент переключения транзисторов, для чего потенциометр установки нулевого уровня крайними выводами через конденсаторы подключен к 20 эмиттерам транзисторов модулятора, а движком соединен с их заземленными коллекторами.На чертеже приведена принципиальная схема дифференциального транзисторного моду б лятора.Дифференциальный транзисторный модулятор выполнен на транзисторах 1 и 2, эмиттеры которых через конденсаторы 3 и 4 соединены с...

Номер патента: 312056

Опубликовано: 01.01.1971

Авторы: Корниенко, Кульчицкий, Литвинцев, Литовкин, Тимофеев

МПК: F01D 19/00

Метки: пуска, энергоблока

...которыевлияют на температурное поле, низа ее кордуса. Через патрубки отбора происходит интенсивное охлаждение низа; кроме того, онипрепятствуют применению наиболее эффективных методов нанесения тепловой изоляциичто увеличивает разность температур 20между верхом и низом корпуса ЧВД. Особенно опасны эти разности при, пуске многоцилиндровых турбин.Предложенный способ пуска отличается отизвестных тем, что в, качестве температуры, 2характеризующей тепловое состояние корпуса, принимают среднюю температуру междуверхом и низом корпуса ЧВД,Применение предложенного способа позволит повысить надеж 1 ность пуска энергоблока. 3Предложенный способ осуществляют припомощи системы автоматического управления подъемом температуры, в которои разность...
