Тимченко

Номер патента: 625725

Опубликовано: 30.09.1978

Авторы: Беседина, Битко, Видайко, Тимченко, Фомин

МПК: A63B 69/06

Метки: гребцов, тренировки

...ног, весла 4 (на чертежах изображена одна половина устройства), установленные на уключинах 5 и несущие на лопастях 6 электромагниты , и подпружиненные направляющие 8, размещенные вдоль траектории движения электромагнитов. Каждая направляющая имеет форму дуги, средняя часть 9 которой выполнена из магнитомягкого материала, Концевые участки 10 и 11 направляющих выполнены из немагнитного материала для имитации входа и выхода лопасти весла из воды, Направляющие и корпус смонтированы на станине 12, причем корпус связан с ней через шарнир 13.Спортсмен размещается на каретке, Электромагнит 7 подключают к сети постоянного тока через реостат (на чертеже не показан) для регулирования напряжения, и, следовательно, прижимной силы электромагнита к...

Номер патента: 621350

Опубликовано: 30.08.1978

Авторы: Безгерц, Кубряков, Тимченко

МПК: A61H 31/02

Метки: воздуховод

...7 снабжена фиксатором 8 с пружиной 9 и кнопкой 10. Пластина 1 выполнена с торцовыми скосами 11 и установлена на трубке 2 соосно и с возможностью вращения.Устройство работает следующим абра. зом,Индукция в наркоз производится или с помощью маски наркозного аппарата с последующим введением воздуховода в ротовую полость или непосредственно с помощью воздуховода, частично введенного в рот с последующим углублением его для создания необходимой герметизации.Фиксация устройства достигается вклипением трапециевидной распорки 7 между челюстями с удержанием газопроводящей трубки 2 на определенной глубине с помощью фиксатора 8, Глубина продвижения пластины 1 в ротоглотку и степень раскрытия рта регулируются передвижением распорки 7 вдоль...

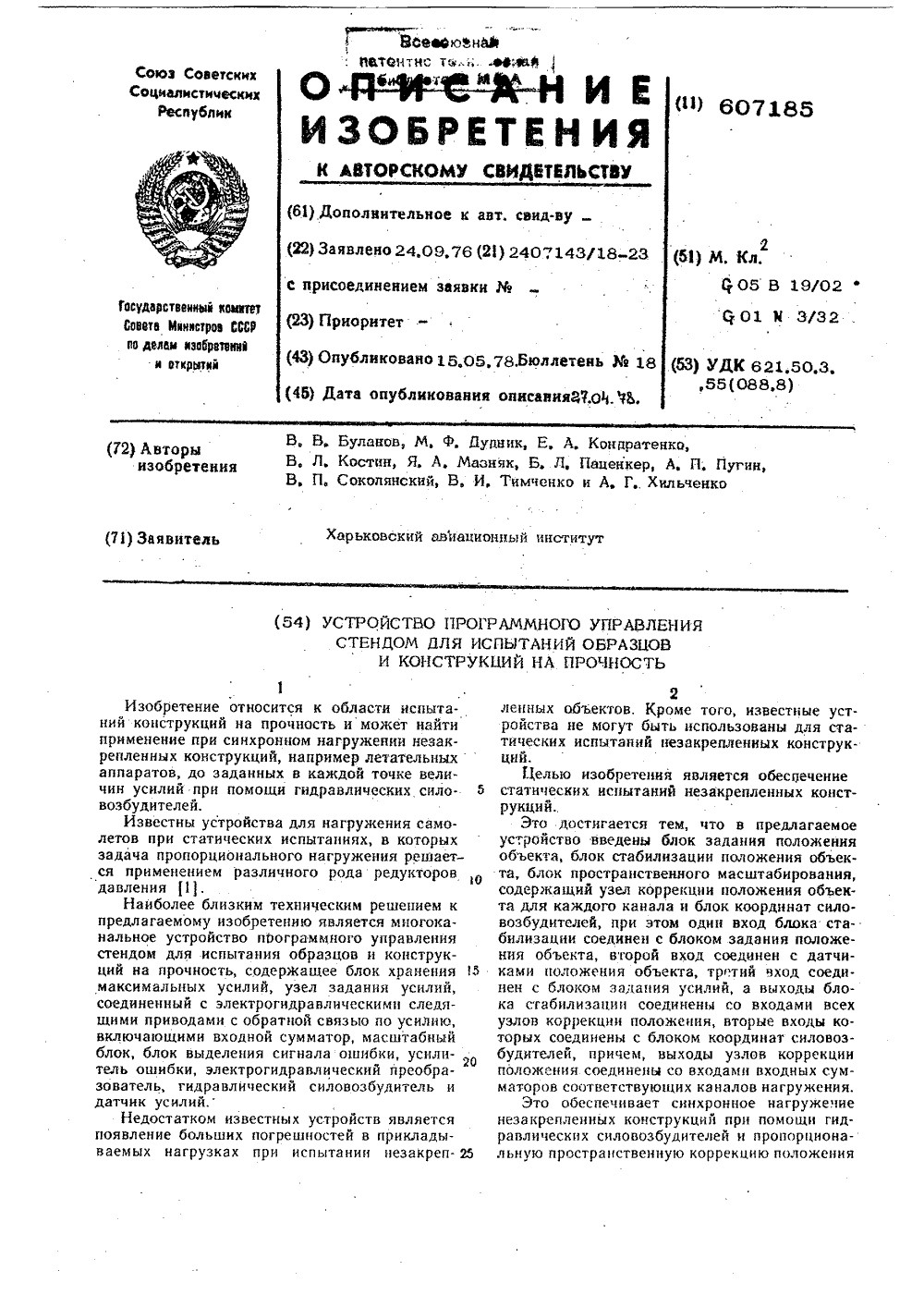

Номер патента: 607185

Опубликовано: 15.05.1978

Авторы: Буланов, Дудник, Кондратенко, Костин, Мазняк, Паценкер, Пугин, Соколянский, Тимченко, Хильченко

МПК: G01N 3/32, G05B 19/02

Метки: испытаний, конструкций, образцов, программного, прочность, стендом

...силовозбудитель 7 и датчик 8 усилий,Кроме этого в устройство входят блок 9 за.дания положения объекта, блок 10 координатсилоозбудителей, блок .11 стабилизации положения объекта, блок 12 пространственного масштабирования, состоящий из узлов 13 коррекции положения объекта для каждого канала,блок 15 хранения максимальных усилий, блок14 задания усилий и датчики 16 положенияобъекта,Устройство работает следующим образом,Переменный во времени сигнал заданногоуровня нагрузки Р (процент нагрузки) от блока 14 задания усилий подаегся на входы сумматоров 2 каналов нагружения. Масштабирующие элементы 3, настроенные в соответствии сданными загрузочной таблицы, хранимой в виде значений максимальных усилий в блоке 15,обеспечивают...

Номер патента: 602928

Опубликовано: 15.04.1978

Автор: Тимченко

МПК: G05F 1/56

Метки: переменного, стабилизатор-ограничитель

...другой входной вывод 11 соединен санодом тиристора 1,Стабилизатор-ограничитель переменногонапряжения работает следующим образом,При подключении стабилизатора к источнику переменного напряжения все напряже 5ние сети выделяется на балластном сопрстивлении 8, так как конденсатор 7 разряжен, и напряжение на нагрузке отсутствует.Несколько периодов сетевого напряженияконденсатор 7 заряжается через диоды 3-6и балластное сопротивление 8. Ю это времянапряжение на нагрузке плавно повышается.При достижении на нагрузке напряжениянеобходимой величины и при появлении навыводе 11 отрицательного потенциала сетевого напряжения, а на выводе 9 положительного, управляющий узел 10 открывает тиристоры 1 и 2. Мол 1 ент открыванияфтиристоров 1 и 2 выбирается...

Номер патента: 602684

Опубликовано: 15.04.1978

Авторы: Красавин, Куневич, Тимченко, Хлопов, Югов

МПК: E21C 41/06

Метки: ископаемых, месторождений, полезных, разработки

...рабочего слоя.25Параметры компенсационного пространства и параметры буровзрывных работ (БВР)определяются расчетом, исходя из объемаразрушаемого массива необходимого коэффициента разрыхления и других горно-техничео ЗОких факторов. Г 1 о мере выемки верхнего подэтажа и погашения его закладкой 8 буровыеработы переносятся на нижележащий подэтажи цикл горных работ повтаряется.Перед началом выемки руды в каждом . 35слое проходится слоевая транспортная выработка 9, от которой добычу руды ведут внескольких заходках одновременно в направлении к фланговым восстающим, Погашениезаходок закладкой сверху вниз производится 40через восстающий 10, который возводитсяв искусственном массиве по мере подвиганияочистной выемки,Выемку...

Номер патента: 600335

Опубликовано: 30.03.1978

Авторы: Арсон, Балабуев, Большаков, Кононенко, Лебединский, Мишин, Павлов, Редько, Рычик, Семенов, Тимченко, Федосенко

МПК: F16B 19/06

Метки: заклепка, клепки, потайной

...стабильный гарантированный уровень долговечности и герметичности,20 25 Зо 35 40 В некоторых случаях, например при соединении заклепками пакетов малой толщины, для обеспечения качественной и гарантированной раздачи по цилиндрической часи отверстия (в которой располагается стержень), угол конусности головки заклепки может быть назначен отличающимся от угла конусностн гнезда под головку, например, на 1 - 10, в зависимости от толщины склепываемого пакета. Головка 3 имеет цилиндрический участок 4,Для снижения усилия расклепывания заклепок из высокопрочных материалов или заклепок большего диаметра, а также для более качественного заполнения по цилиндрической части отверстия стержень 5 заклепки может иметь поднутрение б, например...

Номер патента: 600003

Опубликовано: 30.03.1978

Авторы: Войтенко, Иванович, Ленович, Стройников, Тимченко

МПК: B60L 5/10

Метки: опускания, токоприемника, троллейбуса, улавливания, штанги

...батарей 40.Устройство для автоматического улавливания и опускания штанг троллейбусного токоприемника работает следующим образом.В рабочем режиме (фиг. 1), когда токоприемная головка поставлена на контактный провод, пеньковый канат 2 постоянно незначительно натягивается с помощью пневмомотора 15, в рабочую полость которого через воздушный редуктор 37 подается сжатый воздух дав. лением, обеспечивающим крутящий момент наматывающему барабану 10 на 50 - 70/о меньше от величины крутящего момента, возникающего на этом же барабане от воздействия натяжной пружины штанги 4. Вследствие 5 10 15 20 25 зо 35 40 45 50 55 60 65 4этого при выезде троллейбуса на обгон барабан 10 с помощью натяжной пружины штанги 4, преодолевая крутящий момент...

Номер патента: 599960

Опубликовано: 30.03.1978

Авторы: Егоров, Тимченко

МПК: B23Q 15/00

Метки: бескопирной, контуром, металлорежущих, равноосным, станках

...с электромеханическими преобразователями 9 и 10, в котору 1 о входят схемы 42 и 43 сравнения, сумматоры 30 и 31, блоки 32 и 33 усиления и блоки Зч и 35 с нелинейными элементами коррекции характеристик электроме. хапических преобразователей.Масштабность повторения законов, задаваемых индуктивным синусно-косинусным механизмом, зависит от величины коэффициента усиления блоков 33 и 34.Этот коэффициент гкестко связан с величиной эксцентриситета Обрабатываемой детали 29.В силу того, что при формообразовании рав. ноосного контура ось шлифовального круга (вершина резца) движется по эллипсу с отношением полуосей, равным 1 г=З, то и возвратно-поступательные движения ползуна 11 и каретки 12 также долгкны соответствовать этому же...

Номер патента: 599890

Опубликовано: 30.03.1978

Авторы: Кохан, Либов, Семак, Таванец, Тимченко

МПК: B21D 11/00

Метки: втулок, одним, разрезных, фланцем, цилиндрических, штамп

...из металлофторопластовой ленты толщиной 1,55 мм. Наружный диамегр равен 29 Пр 22 О, диаметр фланца 39 мм,Длина развертки определяется по формулеЕ=-ф+о,+2 О,+2 О,) мм, (1) где д - внутренний диаметр втулки (26 А,);б 1 - толщина стальной основы ленты(1 2 - О,Об мм) .б 2 - толщина пористой бронзы (0,3 мм); бз - толщина приработочного слоя(0,02 - 0,06 мм) . Значения бь б бз приведены в технических условиях на металлофторопластовую ленту ТУ 27-01-01-1-75. С достаточной точностью для ленты толщиной 1,55 мм можно использовать формулу, проверенную на большом количестве заготовок1 = - ф+ 19)=-314(26+ 19):=876 - " мм. (2) Высота прямолинейного участка заготовкиопределяется по формулей, .=1+ ф + К= 20+ +2 где 1 - длина цилиндрической части...

Номер патента: 598751

Опубликовано: 25.03.1978

Авторы: Бондаренко, Загребельный, Сергацкий, Спыну, Тимченко

МПК: B25J 9/00

Метки: обучения, промышленного, робота, рукоятка

...рабочего органа по заданной траектории, например по линия свар- кне 898 7На чертеже изображена описываемая рукоятка, общий внд.Рукоятка содержнт рычаг 1 датчика 2 горизонтальных угловых перемещений, корпус 3 которого закреплен на выходном звене 4 робота, а также датчнк 5 линейных перемещений имитатора6 со скобой 7.Подвижный элемент 8 дополнительного датчика 9 линейных перемещений, помещенный и, рычаг 1 датчика.2, соединен с Ю рычагом 1 с помощью первого датчнка 10 угловых перемещений и шарнирно через второй датчик 11 угловых перемещений со скобой 7.Прн смещений оператором Имитатора 6 16 в том или ином направленни датчики линейных и угловых перемещений выдают сигналы управления на приводы соответствующих координат робота, что приводит...

Номер патента: 596299

Опубликовано: 05.03.1978

Авторы: Егоров, Панов, Тимченко

МПК: B08B 3/02

Метки: поверхностей

...В веохнюю часть стойки свободно вставлен палец 3,шарнирно несущий на себедвухпараллелограммный механнзм 4, К нижней части двухпараллелограммного механизмажестко прикреплен кронштейн 5, несущий насебе поворотную головку 6 с режущим инструментом 7, На верхней части двухпараллелограммного механизма установлены низковольтный электродвигатель 8 и редуктоо9,служащие также противовесом, Рецуктоьи поворотная головка соединены между 20собой гибким валом 10, Для повышенияустойчивости основание 1 снабжено грузами 11 Головка 6, имеющая сборный корпус 12, 2513, 14 содержит две конические вал-шестерни 15, 16, одна из которых несет насебе режущий инструмент 7 а вторая соединена с гибким валом 10, размещеннымвнутри резинового рукава 17, Сборный...

Номер патента: 589597

Опубликовано: 25.01.1978

Авторы: Анисимов, Рейнеке, Тимченко

МПК: G05F 1/44

Метки: импульсный, переменного, стабилизатор

...сети, а катодом - к параллель,но соединенным конденсатору 4 и резистору 5. Резистор б подключен к катоду диода 7 и установлен параллельно конденсатору 8. Рекуперирующие тиристоры 9 и 10 соединены встречно-параллельно между нагрузкой и дросселем.Вход схемы управления 11 подключен к ф конденсатору 12, установленному параллельно нагрузке 13. Стабилизатор подключается к сети переменного напряжения точками 14 и 15.При подключении стабилизатора к се- З 0 ти переменного тока ток в нагрузку 13 поступает через дроссель 1 и один из тиристоров 9. или 10, Пусть в данный момент времени положительный потенциал, сетевого напряжения будет в точке 14, 35 а отрицательный в точке 15, Тогда управляющий ток через диод 7, резистор б и конденсатор 8...

Номер патента: 586436

Опубликовано: 30.12.1977

Автор: Тимченко

МПК: G05F 1/44

Метки: переменного, стабилизатор, трехфазный

...переменного тока работаетследующим образом.Управляющий блок 12 с частотой в 20 -30 раз превышающей частоту сети открываети закрывает транзистор 11.На первичные обмотки 1, 2, 3 выходноготрехфазного трансформатора через дроссели7, 8 и 9 и трехфазный мостовой выпрямитель10 поступают высокочастотные вырезки сетевого напряжения с синусоидальной огибающей, частота которой равна частоте сети,Изменяя скважность работы КРЭ можноменять величину действующего значения напряжения на первичных обмотках трехфазного трансформатора, а следовательно, и нанагрузке в широких пределах или поддерживать ее постоянной, Для преобразования высокочастотных вырезок сетевого напряженияв синусоидальные напряжения с частотой сети служат интегральные фильтры,...

Номер патента: 585336

Опубликовано: 25.12.1977

Авторы: Тимченко, Тривайло

МПК: F16D 7/00

Метки: муфта, упруго-предохранительная

...запрессованы пальцы 6. Наних свободно установлены пружины 3, концыкоторых в недеформированном состоянии раоположены параллельно граням 7 торцовыхпаззов 5, исключающих круговое вращение пружин в момент отсутствия их контакта со штырем 8 и стержнем 9 и при срабатывании в момент перегрузок. В ведомой лолу муфте 2 по окружностям запрессованы штырь 8 и стержень 9 разной длины, они расположены по обе стороны пальца с пружиной и могут находиться в плоскости, прохогчшей через ось муфты, На пастырь 8 и стержень 9 опираются концы 10 и 11 пружин 3, которые под нагрузкой образуют между собой уголВ, Ширина торцовых пазов 5 допускает деформацию пружин до угла ос О.Работает муфта следующим образом,При вращении ведущей полумуфты 1, например, против...

Номер патента: 584289

Опубликовано: 15.12.1977

Автор: Тимченко

МПК: G05F 1/30

Метки: переменного, стабилизатор

...7 05 Г 1/10, 19 б 8. 45 2. Авторское свидетельство СССР о 488197,кл. С 5 05 г 1/30, 1973, конденсаторе 12 ц дроссслс 13. Стабилизаторсодержит также управляющий блок 14, выходкоторого соединен с управляющим электродом тиристора 10, а вход соединен с выходными выводами для подключения нагрузки 15.Сетевое напряжение подается на нагрузку15 через вторичную обмотку 3 вольтодобавочного трансформатора 1. Мощность этоготрансформатора выбирают такой, чтобы обеспечить возможность компенсации изменениянапряжения на нагрузке в результате изменения сетевого напряжения или сопротивлениянагрузки. Параметры вторичной обмотки выбирают из расчета того, что через эту обмотку проходит полный ток нагрузки,Первичная обмотка 2 вольтодобавочноготрансформатора 1...

Номер патента: 584131

Опубликовано: 15.12.1977

Авторы: Порошок, Рева, Рябошапка, Тимченко, Тривайло

МПК: F16D 7/00

Метки: муфта, предохранительная

...радиальные пазы, а также болтами для фиксации диска, при этом пружины установлены на болтах, а их отогнутые концы размещены в радиальных пазах.На фиг, 1 изображена предлагаемая муфта, продольный разрез; на фиг. 2 - то же, вид сбоку.Муфта состоит из ведущей 1 и ведомой 2 полумуфт, которые соединены между собой пружинами кручения 3. На центрирующемедактор Л. Василик Тираж 1154 Издй 10 Заказ 2792 нос ииография, ир. Сапунова,ми 8. Происходит срабатывание муфты как предохранительной, Пройдя палец 8, концы пружин занимают первоначальное положение и, если перегрузка устранилась, то при их встрече с последующими пальцами происходит сцепление полумуфт. Передаваемый муфтой момент зависит от первоначального расположения опирающихся на пальцы...

Номер патента: 583334

Опубликовано: 05.12.1977

Авторы: Апатенко, Смирнов, Тафлер, Тимченко

МПК: F15B 13/00

Метки: дроссельное

...что сквозные каналы О отдельных дисков совпадают с концевыми глу хими каналами 2 смежных дисков, сообщая дросселирующие канавки о общий тракт, а отверстия в шайбах 4 и 5 являются входом и выходом этого тракта.В гайке 3 имеются сквозные отверстия э 0 у , служащие, как для прохода жидкости, так и для вращения гайки. Для подключения устройства к системе имеются штуцеры, один из которых выполнен за одно целое с корпусом 1, другой - в виде отдельной детали б - соединен с корпусом на резьбе и уплотнен с ним поокладкой .7.Шайбы 4 и 5 обеспечивают равномерное сжатие по толщине дисков 2 и 30 предохраняют их от выдавливания подФормула изобретения 10 Фив.1А-А Жаа 2- Составитель Ю. НемировскийТЕХРЕд З,фаНта КОРРЕКТОР С.Гараснияк Редактор...

Номер патента: 581118

Опубликовано: 25.11.1977

Авторы: Гавриленко, Гаврилов, Козлов, Тимченко, Федоров, Хилько, Холоднова, Шевяков, Шнякин

МПК: C04B 31/20

Метки: керамзита, смесь, сырьевая

...сырье и добавку2Недостатком ее является низкий козффнцнент вспучиваниа. Однако зта смесь является наиболееблизкой к предлагаемой по технической сущности н достигаемому результату,Пель изобретения - пзвышение козфицизита вспчивания.Зто достигается тем, что смесь содержитв качестве добавки шлак металлургическогопроизводства меди, при следующем соотношении комп-.нентову вес. Ъ 2 ОГлинистое сырье 40 - 90Илак металлургическогопроизводства меди 10 - 60В качестве добавки используют ршлак, шлак сократительной плавки,2 б П р и м з р 1. Готовят смесьшо вес. %: 90 кембрийской глиглака сократительной плавки метго производства меди с химическиуказанным выше, При данном соотгредиЕнтоп получают: коэффициент- 2,5, объемный вес керамзита0,537...

Номер патента: 575062

Опубликовано: 05.10.1977

Авторы: Булатов, Колпащиков, Машкин, Мишков, Тимченко

МПК: A01C 11/00

Метки: аппарат, посадочный

...вращении в приводятся во вращ в верхней части пр жимными роликами в нижней части сх повороту на валу 3 дятся диски, подаютса 3 через шарики 6 ние диски 1. При этом взаимодействии с раздиски расходятся, а ятся благодаря их В то место где схоя растения.расположением роли- валу 3 устанавливаол раствора между диоа контакта их между со ушению и раст конструкции и повы- ф и, каждый диск заомощи шарнирной С целью упроще шения качества пос креплен на валу пр муфты,На чертеже схем лагаемый аппарат. н оответствуюшим ков 2 и дисков 1 на ется необходимый уг об аже и и длина участк бо жашиекенныконтаки 2Однако дмы прижимконструкциюличивают энпарата, послванию привои в результашению качесЬсэ"575062 ЦНИИПИ, Заказ 3898/2 Тираж 756 Подписное Филиал ППП...

Номер патента: 571797

Опубликовано: 05.09.1977

Автор: Тимченко

МПК: G05F 1/44

Метки: импульсный, переменного, стабилизатор

...улучшаются,Формула изобретенияИмпульсный стабилизатор напряжения переменного тока, содержащий трехфазный сетевой трансформатор, первичные обмоткикоторого одним из выводов подключены кпитающей сети, а вторичные соединеныс выводами. для подключения нагрузки, регулирующий орган, выпсцщеыный в видетранзистрра, и трехфазную выпрямительнуюмостовую схему, выводами постоянного тока подключенную к змиттеру и коллекторутранзистора, входная цепь которого соединена с выходом блока для управления, о тл и ч а ю щ и й с я тем, что, с цельюулучшения формы выходного напряженияи динамических свойств стабилизатора, первичные обмотки трансформатора другими выводами через обмотки дополнительно введенных дросселей подключены к выводам вторичных...

Номер патента: 570719

Опубликовано: 30.08.1977

Авторы: Ахтулов, Городецкий, Дьяков, Капустин, Макаров, Пухов, Тимченко, Шибалов

МПК: B65G 17/02, B65G 23/44, E02F 5/26 ...

Метки: конвейера, концевая, ленточно-канатного, станция

...и преждевременному износу канатов.Целью изобретения ся уменьшение габаритов станции.Указанная цель достигается тем, что направляющие элементы выполнены в виде наклонно установленных между ветвями ленты шкивов и балансирной каретки для отклонения ветвей каната друг от друга,На фиг, 1 схематично изображен конвейер с концевой станцией; на фиг, 2 - вид по стрелке А на фиг, 1; на фиг. 3 - разрез по Б - Б на фиг, 2,Концевая станция включает направляющее устройство 1 для отклонения каната 2, разме. щенное внутри металлоконструкции, соединен ное с натяжным устройством 3 и выполненное в виде наклонно установленных направляю щих шкивов 4 и балансирной каретки 5 для отклонения ветвей каната друг от друга, Гиб кие борта 6, на которых закреплены...

Номер патента: 570037

Опубликовано: 25.08.1977

Авторы: Жуков, Тимченко

МПК: G05F 1/44

Метки: переменного, стабилизатор

...)ольтодоба)очный ор 1, конденсаторы 2,3, регулирующи реле 5,6, мостовой датчик рассоглас рямительньтй элемент 8, контакты 9 соответственно и нагрузку 11. Принцип работы такого стабилиза следующему, При напряжении сети, близком к номинальному, на )ыходе мостового датчика рассогласования 7 будет нуле)ой уровень )ыходного напряжения и регулирующий злемент 4 будет закрыл. Напряжение сети.через обмотки ) ольтодоба) очного транс. форматора 1 и конденсаторы 2 и 3 поступает на нагрузку 11. С уменьшением сетевого напряжения на выходе датчика 7 поя)ляется сигнал, величина которого пропорциональна такому изменению. Этот сигнал минусом через контакты 10 реле 6 поступает на базу регулирующего элемента 4 и изменяет его сопротивление.570037 15 ЦНИИП...

Номер патента: 567787

Опубликовано: 05.08.1977

Авторы: Валдайский, Коновалова, Тимченко, Хоронжук

МПК: E02F 5/08

Метки: канавокопатель

...рабоо органа, Противовесом служит кдто.-:во внешней конусной боковине 8 котсрого находится люк 9 с крышкой 10,567787 Конусная боковина катка имеет петли 11. Люк и крышка выполнены в виде сектора, внешняя дуга которого расположена по периферии боковины катка, Крышка 10 снабжена проушинами 12 и пальцами 13 при помощи которых она соединена посредством тяг 14 с силовыми цилиндрами 6 навески 5 рабочего органа, Кроме того, крышка 10 имеет защелку 15 в виде храповика,Перед работой по прокладке или ремонту канав посредством силовых цилиндров 6навески рабочего органа и тяг 14 открыт крышку 10 люка 9 и производят зарузку пологокатка 2 балластом. При этом в качестве балласта могут использовать любой грунт, который можно найти на месте работы.После...

Номер патента: 565364

Опубликовано: 15.07.1977

Автор: Тимченко

МПК: H02M 7/145

Метки: переменного, постоянное, регулируемый

...выпрямителя 1. Межд анодами силовых тирцсторов подключены коммутирующие конденсаторы 12 - 17. К выходу однофаз ного выпрямителя 1 подключен вход блока3синхронизации 18, выход которого соединен с цепями управления силовых тиристоров 6 - 11,Блок синхронизации 18 имеет задержку и начинает работать после первого (после включения) перехода питающего напряжения через нуль. В момент перехода питающего напряжения через пуль блок синхронизации 18 выдает отпирающий импульс на тиристор 9, При этом энергия поступает от источника к нагрузке, а коммутирующий конденсатор 14 заряжается. Через промежуток времениУЛ/= (где Т - период питающего напря/2жеиия, и - число секций одной полуобмотки трансформатора) от блока синхронизации 18 подается отпирающий...

Номер патента: 563510

Опубликовано: 30.06.1977

Авторы: Слепцов, Тимченко

МПК: B65G 19/22, B65G 21/20

Метки: питатель, скребковый

...транспортирования. На фиг. 1 схематически изображен скребковый питатель в разрезе;,на фиг. 2 - разрез ноА - А на фиг. 1,Скребковый питатель содержит рабочий5 желоб 1, скребки 2, соединенные между сооойзамкнутой цепью 3 и жестко закрепленныена роликовых опорах 4, размещенных в направляющих 5 переменного сечения, причемсечение увеличивается в продольнои верти 10 кальной плоскости в сторону движения скребков.В момент включения питателя скреоки 2входят в контакт с сыпучим материалом. Приэтом роликовые опоры 4 перемещаются по на 15 правляющим 5 и постепенно увеличиваютугол наклона скребков 2 за счет того, что,взаимодействуя с транспортируемым материалом, скребки отклоняются в сторону, противоположную направлению движения, а неза 20...

Номер патента: 562235

Опубликовано: 25.06.1977

Авторы: Остапчук, Тимченко

МПК: A01C 5/04

Метки: лунок, образования

...с последней посредством пружины 4.Передаточное отношение шестеренчатой передачи выбирается равным числу рабочих органов 3 на колесе 2 для образования т- нок.Для более полного регулирования нагрузочиого режима лункообразования промежуточный механизм может быть выполнен (см, фиг. 3) в виде кулачка 8 с профилироваииой рабочей поверхностью, жестко закрепленного на колесе 2, и ролика 9, закрепленного с возможностью возвратно-поступательного перемещения на раме 1. Ролик 9 поджат к рабочей поверхности кулачка 8 с помощью пружины 4. Число выступов - впадин иа кулачке соответствует числу рабочих органов 3.Устройство работает следующим образом.При перекатывании колеса 2 (см. фиг. 1) по почве рабочие органы 3 поочередно заглуб ляются в почву...

Номер патента: 560711

Опубликовано: 05.06.1977

Авторы: Маличенко, Тимченко, Усик, Чацкис

МПК: B23K 9/10

Метки: датчик, дифференциальный, положения, стыка, электромагнитный

...свартси овмщю электрод состыком н прп включенном питании устанавливают 15 датчик симметрично относительно стыка. При этоммагнитное поле обмотки питающей катушки 1 наводит в плоскости изделия равные по велитине и противоположные по направлению вихревые токи.Магнитные поля этих токов, пересекая плоскость обмот.си измерительной катушки 3, взаимно компенсируются и не индуктнруют в ней никакой З,ЦС,В процессе свар:сн при смещении стыка в какую- либо сторону изменяется распределение вихревых токов всты;:уемых листах изделия и в обмотке измерительной катушки 3 индуктируетсяЗДС рас560711 Составитель В, Колесниченко Техред 3, 4 внта Редактор Г. Кузьмина Корректор М, Демчик 1502/128 Тираж 1207 Подписное ЦНИИПИ Государственного комитета Совета...

Номер патента: 558826

Опубликовано: 25.05.1977

Авторы: Городецкий, Деревянко, Капустин, Макаров, Пухов, Тимченко

МПК: B65G 47/18

Метки: лопастной, питатель

...осевого перемещения. Для этого подшипниковый узел 8 ломе. щен в стакан 9, который в свою очередь свободно размещен в обойме 10 и, зафиксирован от произвольного смещения винтом 11. Выходной конец вала 12 опорных катков 3 соединен с приводом 1 не показан).Питатель работает следующим образом. Основ. ная масса загружаемого в питатель материала первоначально поступает на наклонную поверхность загрузочного лотка 4 й под действием приобретен. ной при падении кинетической энергии поступает по наклонной и криволинейным частям лотка на ленту кбнвейера, размещенную под питателем,. При этом барабан 1 вращается с окружной скоростью близ. кой к скорости движущегося потока груза. Вращение барабана 1 с заданной скоростью обеспечивается за счет...

Номер патента: 558095

Опубликовано: 15.05.1977

Авторы: Паринский, Семеняк, Тимченко, Федотов, Шульга

МПК: E04C 2/12

Метки: деревянная, ограждающая, панель

...которых пз брусьев, досок или пластин, предварительно пропитанные насьщснпымп водными растворами хлорпстых солей, собраны в пакет таким образом, что деревянные элементы связей 1 являются также э:1 сментамп диафрагм жесткости 2. В пазах 3, образуемых горизонтальнымп связями 1 и вертикальными диафрагмами жесткости 2, в средней части панели на упругой грокладке 4 установлено светопропускающее заполнение 5 в виде профпл 11 рова 1 ного стекла плп оконныхзакрепленное посредством деревянных элементов 6. Кроме того, в диафрагме жесткости 2 имеются колодцы 7, расположенные в плоскости соприкосновения примыкающих панелей, а внутренняя и внешняя поверхности панели покрыты декоративным слоем 8.Диафрагмы жесткости 2 создают геометрически не...

Номер патента: 554453

Опубликовано: 15.04.1977

Авторы: Антипенко, Грушенков, Кондратьев, Мачалин, Перфильев, Писарский, Свирин, Тимченко

МПК: F25B 29/00

Метки: воздуха, охлаждения, подачи, потребителю

...контуре компрессионной холодильной машины, под действием фреоновых компрессоров 1 и 2 осуществляется в конденсаторах 4 и 5 атмосферным воздухом, продуваемом через конденсаторы осевыми вентиляторами 9 и 10, приводимыми во вращение также от силового привода 11 через клиноременную передачу.Охлаждение силового привода осуществляется охлаждающей жидкостью, циркули. рующей под действием насоса 12. В свою очередь жидкость охлаждается в воздухо-жидкостном радиаторе 13 атмосферным воздухом, продуваемым через радиатор осевым вентилятором 9. При этом вентили 14 и соленоидный вентиль 28 закрыты, а вентили 15, 16 и 17 открыты, Нагретая в силовом приводе охлаждающая жидкосгь под действием насоса 12 подается в воздухо-жидкостной радиатор 13, где...
