Тимченко

Номер патента: 1277391

Опубликовано: 15.12.1986

Авторы: Кожемяко, Лютворт, Поплавский, Тимченко

МПК: H03K 23/78

Метки: модуль, оптоэлектронный

...со светодиодом 6предыдущего разряда 1.1, 1.21.5дополнительный фотодиод 10первого разряда 1.1 связан с оптической входной шиной 18, входная шина19 через первый резистор 14 электронного ключа 13 подключена к базе транзистора 17 электронного ключа 13,которая через второй резистор 15электронного ключа 13 подключена кобщей шине 20, к которой подключенэмиттер транзистора 17 электронногоключа 13, коллектор - через третийрезистор 16 электронного ключа кшине 21 питания и через соответствующий разделительный диод 11 в прямом направлении к катоду второго фотодиода 4 каждого четного разряда1,2, 1,41,6, входная шина 19через соответствующий второй разделительный диод 12 в прямом направлениик катоду второго фотодиода 4 каждогонечетного разряда 1,1,...

Номер патента: 1274155

Опубликовано: 30.11.1986

Авторы: Кожемяко, Мартынюк, Тимченко, Юдин

МПК: H03K 23/78

Метки: модуль, оптоэлектронный

...на выходе элемента И 29 - высокий потенциал, а на выходах элементов И 28, 30, 31 - низкие потенциалы.Одйовременно с этим происходит возбуждение ячейки 2 модуля, На катоде светодиода 69 - "0", по цепи шина 60 питания - резистор 68 - светодиод 69 течет ток, который возбуждает светодиод 69, последний в свою очередь оптически действует на фотоприемник 53 ячейки 2, Под действием этой связи и высокого потенциала с шины 6 сопротивление фотоприемника 53 резко уменьшается и в результате транзистор 47 открывается. По цепи коллектор-эмиттер транзистора 47 - источник 48 света течет ток, источник 48 света излучает свет, по цепи выход 49 - фотоприемник 52 обеспечивается положительная обратная связь, ячейка 2 запоминает информацию. С выхода...

Номер патента: 1270895

Опубликовано: 15.11.1986

Авторы: Алипов, Тимченко

МПК: H03M 1/38

Метки: аналого-цифровой

...текущей группы М(1) ий,.(1) соответственно.С учетом возможных комбинаций сигналов сравнения и введенных обозначений разрядов 1-й и (-1)-й группна -м такте определится следующимисоотношениями 2, элемента И 17 и элемента ИЛИ 22 сприходом импульса с третьего выхода1270895генератора 4 в нулевое состояниеустанавливаются соответственно разряды х 0, с (х), сА,1 (.) и с 1(з.-1),Устройство работает следующим образом. 5С приходом импульса по шине "Запуск в нулевое состояние устанавливаются младшие разряды регистров 5-8у 1(1)=О,у 2(1)=О,уЗ(1)=0 и у 4(1)=0 ивсе разряды основного 10 и дополнитель-ного 11 11 КН ( ,)(2.)=Оу я(л.)=Оу=1,И), разрешается прохождение импульсов с генератора 4.Импульс с первого выхода генератора 4 через распределитель 9...

Номер патента: 1270465

Опубликовано: 15.11.1986

Авторы: Беляев, Мясоед, Рыбасенко, Тимченко, Феофанов

МПК: F16H 19/04, F16H 25/20

Метки: винто-реечная, передача, шариковая

...приводным электродвигателем 19 безлюфтовой зубчатой передачей, включаюгцей две ведущие шестерни 20 и 21, валы которых проходят через прорезь 18, входящие в зацепление соответственно с шестернями 14 и 15. К 1)оме того, шестерни 20 и 21 связаны между собой косозубыми зубчатыми колесами 22 и 23, причем колесо 22 имеет возможность осевого смешения по валу 24 шестерни 20 под действием пружины 25. Концы ви нтовой канавки 26 винта 10 соединены каналом 27 возврата шариков 28. Перевод шариков из канавок 26 в канал 27 и обратно осуществляют втулки 29.Узел свободного радиального смещения винта относительно суппорта включает винт 10, соединенный с шестерней 14 сильфонной муфтой 17, установленной в опорах 8 и 9 корпуса 7, соединенного с суппортом 6...

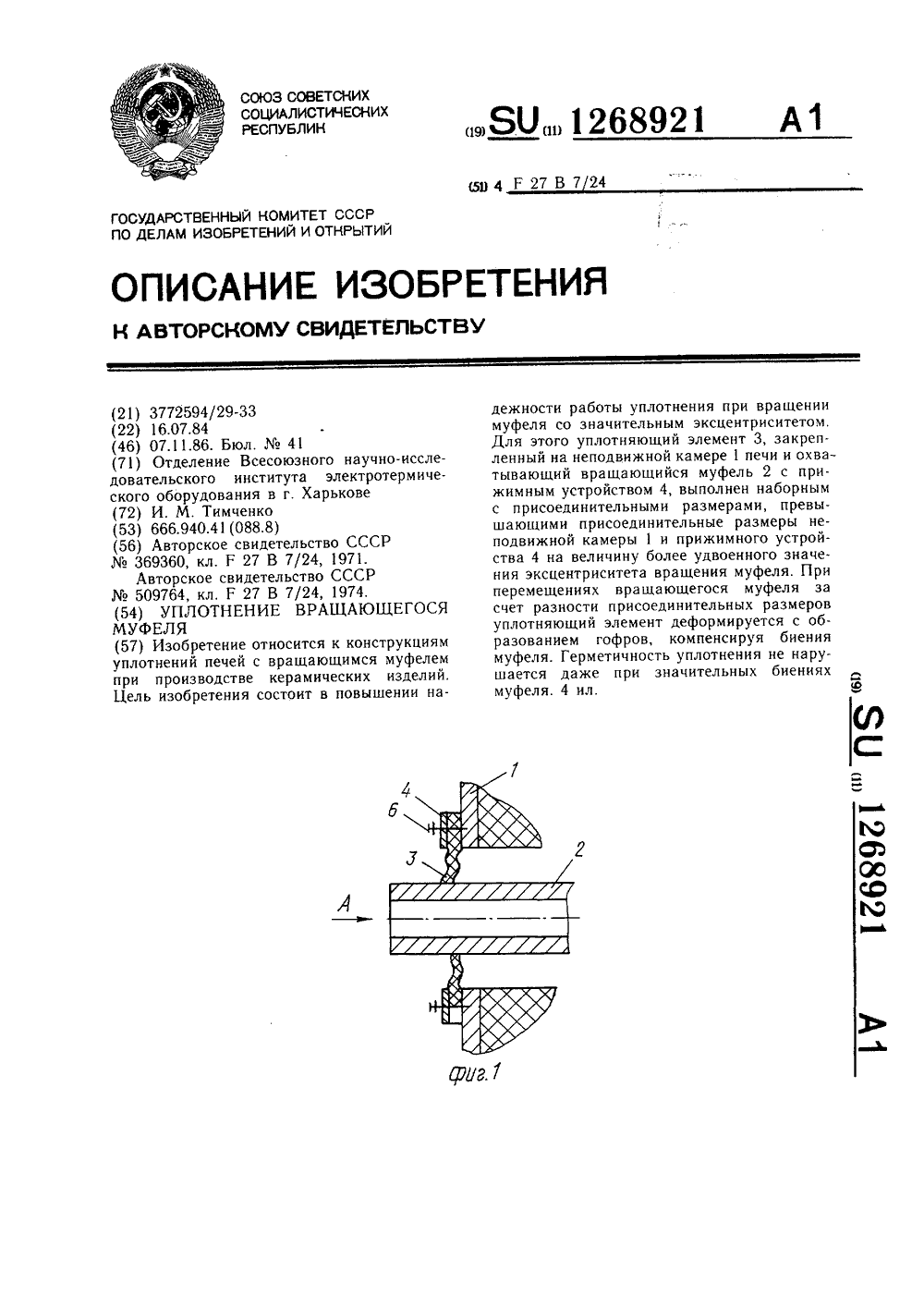

Номер патента: 1268921

Опубликовано: 07.11.1986

Автор: Тимченко

МПК: F27B 7/24

Метки: вращающегося, муфеля, уплотнение

...закрепленный на неподвижной камере 1 печи и охватывающий вращающийся муфель 2 уплотняющий элемент 3 с прижимным устройством 4, Уплотняющий элемент 3 выполнен наборным в виде отдельных колец 5, закрепленных на неподвижной камере 1 печи при помощи болтов 6, при этом присоединительные размеры уплотняющего элемента 3 (02) превышают присоедини- тельные размеры неподвижной камеры 1 и прижимного устройства 4 (О,) на величину более удвоенного значения эксцентриситета вращения муфеля (Л) в результате того, что уплотняющий элемент при этом не испытывает растягивающих напряжений от муфеля.При выполнении уплотняющего элемента с присоединительными размерами, не превышающими присоединительные размеры неподвижной камеры и прижимного устройства...

Номер патента: 1265968

Опубликовано: 23.10.1986

Авторы: Бакуменко, Тимченко

МПК: H03K 3/02

Метки: взаимосинхронизированный, генератор, связанный

...схему И-НЕ 5, первый входскоторой соединен через конденсатор6 с выходом инвертора 4, кварцевогорезонатора 7, который подключен между выходом схемы И-НЕ 5 и входоминвертора 4, и первого 8, и второго 9 резисторов, подключенных междувходом и выходом инвертора 4 и первым входом и выходом схемы И-НЕ 5соответственно.Взаимосинхронизированный связанный генератор работает следующимобразом.Пусть в момент включения фазаимпульса ,с первого инвертора отличается от фазы импульса второго инвертора. В этом случае на выходе схемы И 1 появится импульс, равный подлительности времени перекрытия фаз,который, поступая на вторые входы первой и второй схем И-НЕ 5, создаствозбуждающий импульс. При этом импульсы, поступившие через первый и второй кварцевые...

Номер патента: 1265424

Опубликовано: 23.10.1986

Авторы: Гнатенко, Мясоед, Русавский, Тимченко, Фердман, Шкапенюк

МПК: F16H 25/22

Метки: гайки, передачи, сборки, шариковинтовой

...предприятие, г.Ужгород, ул.Проектная,Изобретение относится к машиностроению, в частности к станкостроению, и может быть использовано при сборке гаек шариковинтовьгх передач.Цель изобретения - понижение трудоемкости,путем исключения пригоночных работ за счет ориентации вклацыша в окне гайки.На фиг. 1 изображена гайка с вкладышем и ориентирующим устройством; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1.Сборку гайки производят следующим образом.В гайку 1 устанавливают ориентирующий элемент 2, с помощью которого осуществляют точное совмещение начала и конца канала возврата вкладыша 3 с резьбой гайки 1. Ориентацию произ-. водят по образующим винтовой поверхности гайки 1, расположенным в зоне контакта шарика с...

Номер патента: 1262167

Опубликовано: 07.10.1986

Авторы: Тимченко, Фердман, Шкапенюк

МПК: F16H 25/22

Метки: винтовая, качения, передача

...резьбы двухзаходной гайки.Винтовая передача качения содержит однозаходный винт 1, двухзаходную гайку 2, тела качения в виде, например, шариков 3. В гайке 2 выполнены основные окна 4 и дополнительные окна 5, расположенные между основными окнами со смещением по заходам вдоль винта. Устройство для переката шариков 3 представляет собой вставленные в окна 4 и 5 вкладыши 6 и 7 с каналами возврата для циркуляции шариков 3. Каждый из заходов резьбы гайки 2 имеет, например, по три рабочих витка. Расположение окон 4 и 5 под вкладыши 6 и 7 позволяет использовать в отдельности каждый из заходов гайки.Винтовая передача работает следуюшим образом.Один из заходов резьбы гайки 2 заполняют шариками 3, которые циркулируют в процессе работы между...

Номер патента: 1259041

Опубликовано: 23.09.1986

Авторы: Борщ-Компониец, Логинский, Тимченко

МПК: E21F 5/00

Метки: горного, давления, динамическими, проявлениями

...- повышение эффективности управления динамическими проявлениями горного давления, уменьшение ущерба от горных ударов путем учета изменения напряженно-деформированного состояния массива во времени.Способ осуществляется следующим образом.Для оценки степени удароопасности конкретных участков месторождения измеряют напряжение в них при помощи метода разгрузки и определяют разрушающие напряжения испытаниями образцов. Степень удароопасности определяют по отношению измеренных напряжений к разрушающим,После оценки степени удароопасности для удароопасных участков опреде ляют величину эффективного последей" ствия горного массива и максимальную величину коэффициента концентрации напряжений для объема полости, соответствующему объему...

Номер патента: 1257849

Опубликовано: 15.09.1986

Авторы: Кедровский, Погрибной, Рожанковский, Тимченко

МПК: H03M 3/02

Метки: дельта-модулятор

...11, Величины задержек выбираются из условия при выполнении которого в момент нре. мени й= + может быть реализована запись в Р-триггер 14 состояния КЯТ- триггера 11. 35Когда значение Цпревьппает 11 в некоторый момент времени 1 импульс 11 блока 1, воздействуя на Т-вход КЯТ-триггера 11, изменит состояние последнего на нулевое, Импульс 01 не 40 изменит состояния реверсивного счетчика 3, так как блок 4 управления блокирует прохождение этих импульсов на вход сложения реверсивного счетчика 3 при полном его заполнении.45 В момент времени С=1+в Р-триггере 14 запоминают значение сигнала 0, т,е. при превышении входным сигналом 11 д номинального значения Ун для данного преобразователя 5 код напряжение ныходной сигнал 11,4 блока14 будет повторять...

Номер патента: 1257776

Опубликовано: 15.09.1986

Авторы: Голубин, Левинзон, Тимченко

МПК: H02M 3/335

Метки: постоянного

...(фиг.28), то онвыключает инвертор, установив триггер 14 в выключенное состояние. Кроме того, в процессе работы преобразователя контролируется уровень нап ряжения на выходе датчика минимумавыходного напряжения 13. При понижении выходного напряжения ниже уровнясрабатывания датчика минимума выход"ного напряжения 13, оно вырабатываетимпульс (фиг.28), который через схему ИЛИ 12 выключает элемент И 4, независимо от заполнения счетчика 11,воздействуя на элемент 14. Дляисключения ложного срабатыванияпри включении преобразователя дат Э 5чик минимума выходного напряжения13 включает в себя схему задержкина время переходного процесса, например, выполненную на основе ВС-цепи,Для возобновления работы преобразователя необходимо его выключитьи повторно...

Номер патента: 1256206

Опубликовано: 07.09.1986

Авторы: Алипов, Тимченко

МПК: H03M 1/38

Метки: аналого-цифровой

...отсутствии сбоев и динамических погрешностей в процессе работы устройства любые три последовательных результата сравнения не могуг быть 25 эквивалентными (равными), т.е. для любых последовательных сравнений комбинации кодов результатов сравнений 111 и 000 являются запрещенными, По появлению таких комбинаций можно судить о возникновении сбоя, динамической погрешности или превышении значения преобразуемой величины У верхней или нижней границ диапазона преобразуемых величин, В предлагаемом устройстве этот контроль осуществляется с помощью трехразрядного сдвигающего регистра 12 (в который записываются последовательные результаты сравнения), элемента 13, элемента И 14 и элемента ИЛИ 15. По появлению импульса на выходе элемента И 14 на...

Номер патента: 1255445

Опубликовано: 07.09.1986

Авторы: Присада, Тимченко

МПК: B28D 1/06

Метки: блоков, дробовой, каменных, орган, рабочий, распиловки, станка, штрипсового

...555 ть В. Лелековерес Корректор М.МПодписноевенного комитета СССРретений и открытий35, Раушская наб., д. 4/г. Ужгород, ул. Проектна едактор О. Юаказ 4766/19 вецкая аксимишип ВИИИПИ Государс по делам изоб13035, Москва, Ж лиал ППП Патент, Изобретение относится к промышленности строительных материалов и может быть использовано для распиливания камгч ых блоков.Целью изобретения является снижение износа рабочего органа и повышение производительности распиловки.На фиг. 1 показан рабочий орган штрипсового станка, общий вид; на фиг. 2 полотно рабочего органа, поперечный разрез. 10 Рабочий орган штрипсового станка содержит качающуюся раму 1 с натянутыми на ней штрипсами 2.Штрипсы выполнены из материалавысокой коэрцитивной силой,...

Номер патента: 1254022

Опубликовано: 30.08.1986

Авторы: Беловодченко, Боголюбов, Казарашвили, Квитковский, Мосиашвили, Тимченко, Хоничев

МПК: C21C 5/40

Метки: газа, доменного

...в обечайку воду. Это необходимо для создания напора, достаточного для смыва образующихся отложений на стенках газохода. Преимущественно диаметр отверстий в обечайке должен составлять не менее 10 мм для избежания быстрого испарения воды в условиях высокой температуры газов в начале газохода,С целью совмещения отверстий в обечайке и газоходе сверление отверстий производят изнутри гаэохода при смонтированной обечайке. Это не составляет трудности, учитывая большой диаметр газохода (от 2 до 2,5 м).Давление доменного газа в газоходе грязного газа составляет до2,5 атм. Для обеспечения кинети-:ческой энергии струи, достаточнойдля смыва отложений, в начале нефутерованного газохода давление подаваемой в обечайку воды должно составлятьне менее...

Номер патента: 1252835

Опубликовано: 23.08.1986

Автор: Тимченко

МПК: H01H 49/00

Метки: автомат, разбраковки, реле

...заслонку 27, и реле 23 под собственным весом выпадает в тару для брака, после чего заслонка 27 возвращается в исходное положение. В этой же фазе гребенка 21 входит в полость горизонтального канала 2, одновременно перемещая отсекатели 24 и 25 в обратном направлении по отношению к фазе Отвод При этом отсекатель 24 вводится, а отсекатель 25 выводится иэ канала загрузочного механизма 22, и реле 23 опускается в горизонтальный канал непосредственно в паз гребенки 21 и во время рабочего хода перемещается на величину хода гребенки. После этого цикл контроля параметров повторяется.Синхронизацию работы автомата и блока управления осуществляет контакт 29, взаимодействующий с кулачком 30, закрепленным на приводном валу 11.Предлагаемое...

Номер патента: 839148

Опубликовано: 15.08.1986

Авторы: Кассов, Молодан, Олейниченко, Тимченко

МПК: B22D 11/04

Метки: кристаллизатор, металла, непрерывной, разливки

...охлаждающей поверхностью, выполненной по крайней мере в виде двух цилиндрических поверхностей, сопряженных между собой конической поверхностью, расположенной коаксиально поверхности конуса, при этом в верхней части сочленения поверхностей по окружности выполнены каналы для подвода жидкого металла. ЗО 35 40 45 50 55 2На чертеже изображен кристаллиза" тор в разрезе.Кристаллизатор состоит из обратного конуса 1, вокруг которого концентрично расположены дополнительные охлаждающие цилиндрические поверхности 2 и сопрягаемая с ними коническая поверхность 3, расположенная коаксиально обратному .онусу 1. В верхней части сопряжения, со стороны конусной поверхности по ее большей окружности, выполнены каналы 4 с теплоизолирующими...

Номер патента: 1251165

Опубликовано: 15.08.1986

Авторы: Камкамидзе, Кожемяко, Натрошвили, Поплавский, Саникидзе, Тимченко, Чхаидзе

МПК: G09G 3/14

Метки: индикации, памятью, элемент

...35 40 45 50 55 на вход 23 подается сигнал такого уровня, ч;о, подавая одновременно на единичный и нулевой входы световые потоки, транзистор 1 запирается, т. е. на нулевом оптическом выходе 14 присутствует световой поток, так как в элементе индикации с памятью записался нуль.При необходимости работы этемента индикации с памятью в качестве 5-триггера на вход 23 подается сигнал такого уровня, что, подавая одновременно на единичный и нулевой входы световые потоки, транзистор 1 переходит в возбужденное состояние и возбуждает светодиод 4, т, е. на единичном оптическом выходе 13 присутствует световой поток, так как в элементе индикации с памятью записалась единица.В режиме 0-триггера при подаче на входы 15 и 23 управляющих сигналов...

Номер патента: 1250637

Опубликовано: 15.08.1986

Авторы: Либерман, Осипов, Рыбалка, Самойленко, Тимченко

МПК: E21B 7/20

Метки: бурения, обсадкой, одновременной, скважин

...при этом получить возможнобольшую чистоту поверхности разреза.По краям разреза делают скосы 8(фиг,2). Конструкция каретки пре" 30 дусматривает установку в ней роликов со смещением (фиг.5) таким образом, чтобы ширина их ряда несколько превышала максимально возможныйразмер частиц шлама.135 Затем подводят каретку к скосу8 трубы и, нанося удары по кареткеили ее упору 14, загоняют кареткув середину разрезанного участка, Приэтом определяют длину 1 раскрытой 40 части трубы и оценивают усилие Яна перемещение каретки. Если послеизвлечения каретки иэ трубы ширинапрорези осталась прежней (исходной),а усилие И не превысило допустимого 45 значения, то обсадную колонну де-.лают иэ данного сечения труб. Еслив выбранном отрезке труб...

Номер патента: 1249506

Опубликовано: 07.08.1986

Авторы: Белан, Кожемяко, Тимченко

МПК: G06F 7/50

Метки: сложения

...блока 1. Полученное таким образом произведение записывается в накапливающий сумматор 4. При этом во время записи на входе 10 синхронизации имеется сигнал, поступающий на входы 12 блоков 2, запрещающий операцию вычитания в блоках 2.После того как запись завершена, на входе 10 синхронизации снимается сигнал (нет его и на входах 12 блоков 2), приводящий к новому циклу вычитаний сигналов на входах 17 и 15 блоков 2. Указанный процесс сложения чисел продолжается аналогично.В блоке 1, на входы которого поступают сигналы с выходов 16, выделяется наименьшее число, соответствующий сигнал которого поступает на входы 15 блоков 2.Таким образом, в блоках 2 по входам 17 и 15 происходит вычитание сигналов наименьшего числа и соответствующих сигналов...

Номер патента: 1248594

Опубликовано: 07.08.1986

Авторы: Левченко, Тимченко

МПК: A61B 17/00, A61B 17/11

Метки: желудка, лечения, юкстаэзофагеальных, язв

...при выполнении селективной проксимальной ваготомии).5У нижней границы предполагаемойрезекции малой, кривизны накладываютеще один шов-держалку. Между этимитремя швами окаймляющим язву разрезом рассекают серозную и мьппечнуюоболочки, спускаясь по обеим сторонам малой кривизны до нижнего швадержалки. Обшивают в подслизистомслое видимые сосуды и окончательноиссекают язву и малую кривизну.Верхний край разреза в силу лока,лизации язвы проходит по пищеводу поего передне-боковой полуокружности.После образования ракеткообразногодефекта накладывают сопоставляющийП-образный шов"держалку 1 черезвкол-выкол у верхнего края пищеводасо стороны мьппечной оболочки,. и свободные концы нити проводят послеэтого со стороны серозы желудка, попередней и задней...

Номер патента: 1248557

Опубликовано: 07.08.1986

Авторы: Михайлов, Тимченко

МПК: A01G 23/06

Метки: древесной, измельчитель, поросли

...направляюцую 8.Так каждый нож, поочередно включаясьв работу, наносит удар, углубляется в почву ц окончательно перерезает поросль, а затем взводится в исходное положение для гп)втореция цикла.В сравнении с извест 1 ыми коцструкция ми катковых орудий, воздействуюцих ножами ца поросль только за с ет своего веса, пред,ожецный изме.ьчитель,ц)весной поросли воздействует ножами на поросль двухкратно: вначале за счет кигсти вской энергии пружины, а затем вес кпгка. Благодаря этому, при 1)дицаковых параметРак ОРУДИЙ 1 ОВЫПаЕтСЯ НС НгятНОСтЬ ПЕРЕРЕ- за 11 ия древесной и хуст.иновой поросли и качество работы Состав)г)хлнТех реп И Вер) )1 ираж о)ВН ИИ 11 И осуаа рстне ни,); )по делам инг)Г)ре гвин)13035, Москва, Ж 35, Р,Фиг)наг) Г 1 111 (1)си) ,)г 1...

Номер патента: 1248064

Опубликовано: 30.07.1986

Авторы: Белан, Камкамидзе, Кожемяко, Натрошвили, Саникидзе, Тимченко, Цинцадзе

МПК: H03K 23/78

Метки: модуль, оптоэлектронный

...ттиттЕ, ГДЕ ПОКаэаКО 1 ЗВОД тттттттОР 1 МацитЛ,ев да.тьттсЙкем под 1 и д рики ла ются значения 1,2:, 2 :2; 3.2;4,2; 5.2.С приходом второго импульса счет 11 ый триггерперехопит в нулевое СОСтОяНИЕ И ЛОГИЧЕСКттй 1101 ПоцаЕтся на вторые электрические вхопы 29 всех ячеек 1 С.1.1-10.Л 11,1, а за счет ПРИСУТСТВИЯ ОПтИЧЕСКОгс СИГНапа На четвертом фототиристоре 5.5 с второго оптического входа 41 посзтедуютттей левой ячРЙки 10.1, 1-1 коорый ,гается от пятого светодиоття 62 пре,цыщущей ячейки О.т,.тт через ге второй оптический выход 401 Ячейка 10.,1. 3-1 переходит в возбужденное СОСТОЯНИЕ ТаК ЕЯК .ЕТ 51 ЕгттЫЙ т 510 О т т ристор 55 данной ячсйки 1 С .-1 пе- РЕХОДИТ В ПРОВОПЯ 1 ЯЕЕ СОСтОЯНИЕ 1 а Ре индикациснный сВРтОдиод Г излу тает свет, Шестой...

Номер патента: 1247763

Опубликовано: 30.07.1986

Авторы: Белан, Кожемяко, Красиленко, Свечников, Тимченко

МПК: G01R 19/00

Метки: индикатор, шкальный

...вход триггера 2 с выхода генератора 3 поступают импульсы положительной полярности.С приходом первого импульса на счетный вход триггера 2 он перекидывается в нулевое состояние, на входах элемента И-НЕ 5 присутствуют логические "1", что приводит к появлению логического "О" на его выходе. На выходе элемента И-НЕ 4 появляется логическая . Фототиристов 8 второй ячейки 7 переходит в проводящее состояние, так как на него подается оптический сигнал от светодиода 9 первой ячейки 7 а фототиристор 8 пер312477634вой ячейки 7 переходит в обратно. образователь, вход которого подклюсмещенное состояние, т.е. индикацион- чен к входной шине индикатора, свеный светодиод 10 второй ячейки 7 из- тоизлучающую шкалу, состоящую из Илучает свет, а...

Номер патента: 1246364

Опубликовано: 23.07.1986

Авторы: Белан, Камкамидзе, Кожемяко, Натрошвили, Поплавский, Тимченко

МПК: H03K 19/14

Метки: модуль, оптоэлектронный

...обнуляется.Таким образом, по окончании первого импульса и по окончании паузы,следующей за ним, в возбужденном . состоянии находится третий разряд 1модуля и второй разряд 13 третьегодополнительного модуля 12.С приходом второго импульса возбуждается четвертый разряд 1 модучля и обнуляется третий, а по егоокончании в возбужденном состоянииостается седьмой разряд 1 модуля7и начинает возбуждаться первый разряд 13седьмого дополнительного модуля 12С приходом третьего импульса ввозбужденном состоянии остается третий разряд 13седьмого дополнительного модуля 12 и переходит в возбужденное состояние восьмой разряд1 модуля. По окончании третьего им"пульса в возбужденном состоянииостаются второй разряд 13 третьегодополнительного модуля 12 ,...

Номер патента: 1241470

Опубликовано: 30.06.1986

Авторы: Белан, Белый, Кожемяко, Кутаев, Подорожнюк, Тимченко

МПК: H03K 23/78

Метки: импульсов, счетчик

...и 54 гаснут и в последствии никакого участия в работе счетчика не принимают.Таким образом, все индикационные диоды 34.134 М, 36.136 К, 38.1 - 38.1. первой, второй и третьей групп 35, 37 и 39 первого разряда 11 переходят в возбужденное состояние, так как через них протекает ток, ограниченный ограничительными резисторами 19, 21 и 23 и не превышающий максимально допустимый ток для нормальной работы индикационных диодов всех групп 35, 37 и 39.Светодиоды 3 и 46 - 49 первого разряда 1.1 излучают свет.Рассмотрим случай, когда на входах 28.2 Х и 29.2 М управления коэффициентом пересчета первого и второго элементов И в И 26 и 27 узла 25 управления коэффициентом пересчета присутствует высокий положительный потенциал, т.е. переключение триггеров 13...

Номер патента: 1241370

Опубликовано: 30.06.1986

Авторы: Левинзон, Тимченко, Чемерисов

МПК: H02M 3/335

Метки: переменного, стабилизатор

...подаетсяуровен:ь "1" от источника питания лог". -ки К-вход триггера соединен с выходом счетчика 16 (в нормальном состоя-:нии на К-входе - уровень "О"). На сичхронизнрующий С-вход триггера подается сигнал от элемента 13. На К-входысчетчика 16 поступает сигнал с выходаэлемента ИЛИ 18. На вход элемента 18поступают сигналы с выхода счетчккз16 н от генератора 11. Выход триггера17 соединен с Ч-входом счетчика 16,на С-вход счетчика подается сигнал,генератора 11,гВ нормальном режиме работы на вьжоде триггера 17 - "О" (счет запрещенПо приходе импульса перегрузки на Свход от элемента 13 начинается счетимпульсов (на выходе триггера 17уровень "1"). По истечении заданного.времени, определяемого условиями работы преобразователя 2, на выходесчетчика...

Номер патента: 1238968

Опубликовано: 23.06.1986

Авторы: Гальперин, Райдун, Тимченко, Фонкац

МПК: B28B 7/00

Метки: бетонных, смесей, форма

...другим штырей 18, жесткозакрепленных на перегородке 2,Тяги 11 соединены с направляющимэлементом шарнирно с помощью пальца 19.На перегородке 2 между тягами 11 закреплена петля 20, Подвижный упор 5 формыснабжен винтовым механизмом 21 перемещения.Работа с предлагаемой формой производится следующим образом.После очистки и смазки форма подается на пост укладки арматурного струнопакета, где последний, зафиксированный спомощью волновых клиньев 7 обоймы 6, устанавливается в форму таким образом, чтообоймы 6 размещаются соответственно в неподвижном 4 и подвижном 5 упорах (технологические посты не показаны). Затем в 5 1 О 15 20 25 ЗО Э 5 40 45 форме устанавливаются разделительные перегородки 2, ограничивающие длину изготавливаемой шпалы....

Номер патента: 1237972

Опубликовано: 15.06.1986

Авторы: Гюллинг, Тимченко

МПК: G01N 33/48

Метки: активности, дегрануляции, ингибитора, мастоцитов

...в стопе без введения л венного средства определяют а ность ингибитора дегрануляции цитов.Составитель Е.ЖитниковаТехред И.Ходанич Редактор Н.Горват Корректор Е,Сирохман Заказ 3282/44 Тираж 778 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Иосква, Ж, Раушская наб., д.4/5Подписное Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,4 Ф 12379Изобретение относится к биологии и медицине и может быть использовано при отборе лекарственных веществ для профилактики и лечения воспаления, в том числе вызываемого аллергической реакцией, обусловленной .дегрануляцией маотоцитов.Целью изобретения является ускорение способа.Способ осуществляют следующим 10образом.У крыс линии Вистар вводят...

Номер патента: 1236291

Опубликовано: 07.06.1986

Авторы: Борох, Бровер, Свет, Тимченко, Ярокер

МПК: F27D 3/04

Метки: нагревательной, печи, толкатель

...стол 1 с рельсами 2, ца котором в подшипниках 3 установлен ходовой винт 4, имеющий с одной стороны правую резьбу, а с другой - левую. Ходовой винт 4 связан с приводом 5 и через гайки 6 и 7, имеющие также соответственно правую и левую резьбу, связан со штангами 8 и 9, которые имеют ролики 10, установленные в направляющих 1. Кроме того, на штанге 8 шарнирно закреплены, например, три собачки 12 в 14 (не менее двух), а на штанге 9 собачки 15 в 17. При этом каждая из собачек выполнена таким образом, что она одним своим плечом входит в зацепление с осью 18 или 19 тележки 20, а другое се плечо является противовесом, что обеспечивает захват собачкой тележки 20.Устройство работает следующим образом.Ходовой винт 4, вращающийся в подшипниках...

Номер патента: 1233996

Опубликовано: 30.05.1986

Авторы: Азиков, Белошапка, Гончаров, Колчанов, Кущ, Солонин, Тимченко

МПК: B21D 43/00, B30B 15/30

Метки: заготовок, линия, полых, поточная

...которые проходят через чашу 23 и примыкают к опорному коль )у 26, шестишарнирного параллелограмма 2, установленного на корпусе фор 30 35 40 45 50 мовочного станка 4. Среднее звено шести- шарнирного параллелограмма 27 соединено с пружиной 28, регулируемой тягой 29 и шарнирно закрепленным рычагом 30 с роликом 31. На рейке 19 со стороны склиза 5 укреплен копир, выполненный в виде линейки 32 с фл а ж ком 33.Формовочные станки оборудованы фиксирующим механизмом с вращающейся головкой 34, рабочим инструментом 35 для выполнения технологических операций и электрическим датчиком 36. Электрические датчики связаны с системой управления линией (не показано).Линия работает следующим образом.Металлическая лента механизмом 2 рулонной загрузки...
