Терехов

Номер патента: 872861

Опубликовано: 15.10.1981

Авторы: Пудовик, Терехов, Филиппов

МПК: F16F 3/07

Метки: вала, пружинное, стопорения

...из трубки 1 эллиптического сечения с переменной толщиной стенки, насаженную на вал 2 таким образом, что первые витки со 1 о стороны заделки насажены с зазором, а послед ние с натягом. Утолщенный конец закреплен в корпусе 3 и имеет штуцер 4 для подвода жидкости или газа под давлением. Корпус 3 имеет внутреннюю коническую расточку для 1 Б обеспечения равномерного зазора между стопор. ными элементами (пружиной) и валом. Для за. щиты от пыли трущихся поверхностей в корпу. се установлены сальники 5.Пружинный стопор работает следующим образомПри подаче давления жидкости или газа во . внутреннюю полость трубки 1 последняя деформируется, образуя зазор, необходимый для вращения вала 2. Пружина прижимается при .этом к внутренней поверхности...

Номер патента: 871255

Опубликовано: 07.10.1981

Автор: Терехов

МПК: H01J 11/02

Метки: магниторазрядный, насос

...произвольно).Магнитное поле создается постоянными871255 Формула изобретения И 5 Ф 11Составитель В. Остенин Редактор Н. Коляда Техред А. Бойкас Корректор С. Щомак Заказ 8448/26 Тираж 787 Подписное ВНИИ ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4магнитами 12, удерживаемыми на корпусе 1 плитой 13, и формируется магнитопроводами 14, 15, 16. Катоды 3 - 6 и коллекторы 8, 9 имеют вакуумноплотные токовводы 17. Магниты 12, токовводы 17 и электрическая разводка (на чертеже не показана) закрыты заземленным декоративным кожухом 18,Перед работой насоса объем, в котором нужно создать разряжение, предварительно откачивается до...

Номер патента: 870941

Опубликовано: 07.10.1981

Авторы: Бойцов, Ершов, Закорюкин, Силуянов, Терехов

МПК: G01F 1/52

Метки: волокнистых, продуктов, расхода, сыпучих

...экспоненциальный преобразователь постоянного напряжения, два интегратора с запоминанием информации на выходе и устройство сброса информации, коммутаторы входного итаепвх цилиндров. Если частота вращения питающих цилиндров равна 0 (контакты 5,6 разомкнуты), то расхода из бункера не происходит. При работающем двигателе 3 происходит выведение материала, и производительность (расход) больше нуляТаким образом замкнутое состояние контакта 6 фиксирует выход материала из бункера, отключенное состояние - отсутствие материала.Если приводной двигатель 3 питающих цилиндров 2 работает (контакты 5 и 6 замкнуты), то напряжение О через замкнутый контакт 6 подается на вход фильтра 15 инфранизких: частот.Наличие в устройстве преобразователя длительности...

Номер патента: 869948

Опубликовано: 07.10.1981

Авторы: Голубятников, Грачев, Игнатьев, Моргунов, Спасский, Терехов

МПК: B22D 13/02

Метки: вращения, длинномерных, отливки, тел, центробежная

...изложницы предусмотрен механизм уда,ления отливки (на чертеже не показан)расположенный с левого торца изложницы,Подвижный эаливочный желоб 4жестко связан с заливочной воронкой,8 и установлен на подвижной тележке 9.Желоб имеет длину, равную длине25отливки. Литниковый желоб 4 с заливочной воронкой 8 горизонтально крепится с помощью кронштейнов 10 ипродольных осей 11 с кронштейнами 12,которые жестко закреплены на подвижной тележке 9. При этом литниковый30 желоб может передвигаться совместнос подвижной тележкой вдоль продольной оси и в то же время совершатьповорот вдоль продольной оси. Осьвращения расположена асимметрично35 литниковому желобу и заливочной воронке. Для удержания желоба с заливочной воронкой в равновесном рабочем состоянии к...

Номер патента: 866441

Опубликовано: 23.09.1981

Авторы: Гибелев, Терехов

МПК: G01N 1/20

Метки: отбора, проб, сыпучих

...В силу этих об,стоятельств невысока и производительность устройства25 Цель изобретения - повышение надежности н производительности устройства 1 а также представительности отбираемых им проб.Указанная цель достигается тем,что в устройстве для отбора проб сыпучих материалов, содержащем основание, установленную на оси втулку спробоэаборными органами и приемныйбункер, пробоэаборные органы выпол оиены в виде Г-образных пластин с продольной прорезью посредине периферийной части.На фиг. 1 представлена схема устройства; на фиг. 2 - конструкция пробозаборных органов.Устройство для отбора проб сыпучихматериалов состоит из основания 1, накотором на оси 2 установлена втулка3 с Г-образными пробозаборными плас 2 Отинами 4, имеющими посредине...

Номер патента: 865515

Опубликовано: 23.09.1981

Авторы: Воробей, Покатович, Терехов

МПК: B22D 29/00

Метки: литниковой, манипулятор, отливок, раздельного, системы, съема

...плитыдает возможность значительно упроститьконструкцию манипулятора, так как в этомслучае из него исключаются: система гибкихэлементов, выполненных в виде цепей, ипромежуточных блоков, а также натяжноеустройство и полый кулачковый вал. В результате устранения гибких элементов увеличивается точность позиционирования манипуляторд.На фиг. 1 изображен предлагаемый манипулятор, вид сбоку; на фиг. 2 - разрезА-А на фиг. 1; на фиг. 3 - вид Б на фиг. 1.Манипулятор состоит из руки 1, закрепленной на штоке 2 пневмоцилиндра 3 горизонтального перемещения, захвата 4, пневмоцилиндра вертикального перемещения,установленного внутри руки 1 (не показан),механизма поворота руки, включающегопаз 5, выполненный в плите 6, кронштейн 7и рычаг-копир 8....

Номер патента: 863827

Опубликовано: 15.09.1981

Авторы: Курчавов, Проскуряков, Терехов, Храмушин, Шишков

МПК: E04H 12/28

Метки: дымовая, труба

...Проетц ха я филиал ППП "Патент город и снижение сопротивления движению отводимых газов.Цель достигается тем, что у дымовой трубы, включающей ствол состоящий из несущей оболочки и футеровки,выполненный в верхней части цилиндрическим, а в нижней - в форме усеченного конуса, высота цилиндрической части составляет 1/3 часть ствола,На чертеже схематически изображена предлагаемая дымовая труба, продольный разрез,Ствол трубы состоит из несущей оболочки 1, теплоизоляции 2 и футеровки3. Конструктивно он выполнен из нескольких звеньев различной высоты, причем в верхней части, равной 1/3 высоты,эти звенья выполнены цилиндрическими,а в нижней - в форме усеченного кону -са.Такое сочетание цилицдричес.ой и конической частей ствола является...

Номер патента: 862221

Опубликовано: 07.09.1981

Авторы: Аксенов, Горон, Крылов, Кузнецов, Терехов

МПК: G11B 15/48

Метки: ленты, магнитной, подтормаживания

...колец.Предложенное устройство содержит обводной ролик 1, сопряженный обрезиненнойцилиндрической поверхностью с магнитнойлентой 2 и размещенный на валу 3. Вал 3установлен посредством шарикоподшипниИ ков 4 в чашеобразном корпусе 5 и в егокрышке 6, укрепленных на плите 7. Вал3 соосно укреплен в алюминиевом диске 8,установленном с возможностью вращения В. А. Аксенов, А. И. Горон, Г. С, Кр лов, Д, Д. Кузнецов и Ю. Н. Терехов862221между чашеобразными магнитопроводами 9,размещенными в чашеобразном корпусе 5.Предложенное устройство содержит также кольца, выполненные из секторовидныхпостоянных магнитов 10, сопряженных полюсами противоположной полярности, и соосно укрепленные в чашеобразных магнитопроводах 9 с противоположных сторон алюминиевого...

Номер патента: 859967

Опубликовано: 30.08.1981

Автор: Терехов

МПК: G01N 25/50, G01R 31/00

Метки: газа, дугостойкости, исследования, среде

...хранения,При возникновении электрической дуги, вследствие симметричного расположения патрубков баков, дуга находится под воздействием симметричныхгазовых потоков, что способствует ее стабилизации.Благодаря тому, что баки являются съемными,.испытания можно проводить при различных объемах пространства, в котором горит дуга, что позволяет достаточно подробно изучить вопрос о связи между величиной тока короткого замыкания, объемом элемента КРУ, временем горения дуги и повышением давления.:В случае необходимости баки можно снять или заменить на другие большего или меньшего объема.Конструкцией устройства предусматривается воэможность одновременного проведения наблюдений за процессами, связанными с воздействием дуги на испытуемый материал в...

Номер патента: 859143

Опубликовано: 30.08.1981

Авторы: Лубенец, Лунин, Терехов

МПК: B25D 17/24

Метки: вибрации, инструмента, пневматического, снижения, ударного

...7 подпружинен с противоположных сторон посредством пружин 22,установленных на запорном .органе вкамерах 19 и 20, между перегородками 10 и 11 и мембраной 18,Предлагаемое устройство работаетследующим образом.При движении ствола 3 и поршня 2вверх, т.е, при отдаче инструмента,давление воздуха в ней несколькоувеличивается вследствие уменьшения 40объема камеры 5. Это вызывает увеличение давления в камере 19, связанной каналом 21 с камерой 5. Камера20 связана с полостью 12 только через зазор между отверстием 8 и запорным органом 7, В результате давлениев камере 19 устанавливается больше,чем в камере 20, что вызывает перепад давления на мембране 18 и перемещениезапорного органа 7 вправо. При этомторцовая кромка запорного органа 7...

Номер патента: 856818

Опубликовано: 23.08.1981

Авторы: Терехов, Шмелев

МПК: B28B 21/30

Метки: бетонных, вращения, смесей, тел, формования, центрифуга

...смесей, общий вид,в разрезе; на фиг. 2 - разрез А-А нафиг,ия тел враЦентрифуга для формовая щения из бетонных смесей с опорной рамы 1, камеры 2, жидкостью 3, кронпттейнов 4 ограничительных катков 6 и3 8508 ных воротников 8, привода 9 и формы 10. Камера 2 установлена на опорной раме 1.Форма 10 выполнена с дополнительной наружной цилиндрической оболочкой5 11, внутренняя и наружная обечайки которой образуют герметичную полость. Оболочка 11 смонтирована между ограничительными катками :б и 7,Ограничительные катки Ь и 7 уста" О новлены на горизонтально подвижных кронштейнах 4 симметрично продольной оси формы 10 и оперты .на пружины 5 с целью постоянного контакта с формой 10 при загрузке ее бетонной смесью. дРаботает центрифуга для...

Номер патента: 856806

Опубликовано: 23.08.1981

Авторы: Скрипник, Терехов

МПК: B28B 7/00

Метки: железобетонных, форма

...поддон,борта с паровыми рубашками и приспо 20 собление для создания замкнутогопространства над формой, о т л ич а ю щ а я с я тем, что, с цельюсокращения потерь тепла при термообработке и улучшения условий экс 25 плуатации, приспособление для создания.замкнутого пространства над формой выполнено в виде эластичного покрытия, связанного тросами, протянутыми вдоль продольных бортов формы30 ц закрепленными концами на барабанах,установленных на торцах поддона,Источники информации,принятые во внимание при экспертизе1. Либерман Л. А. и др, Сталь 35 ная опалубка сборного железобетона.И 1968, с. 116.2. Авторское свидетельство СССРУ 555017, кл. В 28 В 7/00, 1975(прототип)е ,4 3 8568ми, протянутыми вдоль продольных бортов формы и...

Номер патента: 856593

Опубликовано: 23.08.1981

Авторы: Бойцов, Крылов, Петров, Терехов, Трусов

МПК: B07C 5/342

Метки: разделения, тел, цвету

...желтого цвета, а световойпоток зеленого цвета проходит черезнего. Эти световые потоки через соответствующие светофильтры,14 и 16поступают на фотопреобразователи15 и 17,Выходы оптического блока преобразования 6 подключены к усилителям 18-20 блока принятия решения о цвете 7 (фиг.2). Выход усилителя 18 канала красного цвета подключен к первому входу элемента 21, к входу элемента 24 и ко второму входу элемента 27.Выход усилителя 19 канала желтого цвета подключен ко второму входу элемента 21, о входу элемента 23 и ко второму входу элемента 26, Выход уси.лителя 20 канала зеленого цвета подключен ктретьему входу элемента 21, н входу элемента 22 и ко второму входу элемента 25, Выход элемента 21 подключен к первым входам элементов . 25-27,...

Номер патента: 856053

Опубликовано: 15.08.1981

Автор: Терехов

МПК: H05K 3/00

Метки: кассета, печатных, плат, преимущественно, травления

...в ней радиальны 856053ми сквозными пазами; на фиг.4 - валкассеты с выполненными на ней выступами) на фиг.5 - держатель печатныхплат.Кассета для травления, преимущественно печатных плат, содержит нижнееоснование 1 с выполненными в немсквозными пазами 2 с наклонными стен-ками для перепускания травителя ипазами 3 для установки держателя пе-.чатных плат. При этом сквозные пазы2 нижнего основания выполнены с наклонными стенками. Нижнее основание1 закреплено на валу 6, имеющем упори продольные выступы 10, срезанныев верхней части по диаметру, С валоммеханическисвязана верхняя крышка 7,в которой выполнены пазы 4 с наклонными стенками для перепускания травителя и пазы 5 с прямыми стенками длякрепления и Фиксации держателя печатных плат. Между...

Номер патента: 854446

Опубликовано: 15.08.1981

Авторы: Борознец, Терехов, Школьников

МПК: B03C 1/22, B03C 1/253

Метки: разделения, ферромагнитных

...и лента, поперечньп разрез.Устройство содержит транспортерную ленту 1, огибающую барабаны 2 и 3, источник магнитного поля, выполненный в виде индуктора 4 линейного асинхронного двигателя с пазами 5 под обмотку, выполненными вдоль транспортерной ленты. Индуктор3снабжен фа тф ртуками 6 из немагнитного мате иалар , расположенными на торцах 7 индуктора под углом 20-60 О к плос. кости ленты, причем лента опирается на ролики 8 и свободно расположена на индукторе. Кроме того, устройство имеет питатель 9, приемникии продуктов для немагнитной и магнитной фракций, соответственно. Ролики своими осями 12 закреплены в индукторе 4, пазы которого. имеют изоляцию 13 и пазовые клинья 14 для ограждения обмотки от внешних воздействий.Устройство...

Номер патента: 850688

Опубликовано: 30.07.1981

Авторы: Буканин, Дедюля, Терехов

МПК: C21D 1/42

Метки: бурильных, термической, труб, утяжелен-ных

...до340-930 С и отпуск при 570-630 С,предварительно проводят непрерывнопоследовательную поверхностную закалку и высокотемпературный отпускнаружной поверхности за исключениемконцевых зон при непрерывном вращении и перемещении трубы через индуктор и спреер.688 4Повышение твердости наружной поверхности позволяет увеличить износостойкость на истирание по сравнениюс нетермообработанными боковыми поверхностями труб примерно в 1,3 раза. 3 850П р и м е р . Утяжеленная буриль ная труба иэ стали 40 ХН 2 МА диаметром 178-229 мм, с толщиной стенки 50-70 мм подается приводными роликами в закалочный индуктор, который включался после выхода из него конца трубы. Во время термообработки труба перемещается относительно индуктора и одно" временно...

Номер патента: 849499

Опубликовано: 23.07.1981

Авторы: Дьяконов, Левченко, Терехов

МПК: H04B 1/10

Метки: периодических, приемник, сигналов

...которого подклю к выходам соседних полософ ов через детекторы соотвеч нно На чертеже приведена структурная электрическая схема устройства.Устройство содержит усилитель 3.высокой частоты, смеситель 2, гетерщФВ 3, .полосовыефильтры 4, филер б несущей, блок 6 коррекции, блок 7 выделвния полезной информации, ограничитель 8, весовые сумматоры 9, детекторы 103 84Устройство работает следующим обраэомвВ фибре 5 и блоке 6 сигнал несущей усиливается, ограничивается и фильфтруетсяПри приеме периодических сигналов амплитуда сигнала на выходе каждого полосового фильтра 4 может быть при равнена к сумме напряжений на выходе соседних полосовых фильтров 4, взятых с определенным весом.Выходной сигнал весового сумматора 9 прикладывается к ограничителю 8....

Номер патента: 849177

Опубликовано: 23.07.1981

Авторы: Борисова, Терехов

МПК: G05F 1/58

Метки: защиты, стабилизаторанапряжения

...от вспомо 40 50 не в заданных режимах снижает надежность устройства.Цель изобретения - повышение надежности работы устройства защиты стабилизатора напряжения,Псставленная цель достигаетсятем, что в устройство введены дополнительный источник напряжения, накопительный конденсатор и ограничительный резнстор, причем конденсатор одним 10выводом подключен к эмиттеру управляющего транзистора, а другим выводомк его коллектору и через ограничительный резистор - к управляющему электроду тиристора, кроме того, другой вывод коллекторного резистора подключенк плюсовому выводу дополнительногоисточника напряжения и к другому выводу обмотки реле, минусовой вывод дополнительного источника напряженияподключен к минусовой шине, а другойвывод резистивного...

Номер патента: 848228

Опубликовано: 23.07.1981

Авторы: Мрочек, Терехов, Хотько, Эйзнер

МПК: B23P 1/00

Метки: вырубных, обработкиматриц, штампов, электроэрозионной

...зазор,Закон изменения амплитуды орбитальфного движения определяется из выражения 15 А=И (1)где б - коэффициент перехода от толщины вырубаемой детали к зазору между пуансоном и матрицей,Процесс осуществляют следующим образом,С момента выхода электрода 2 издетали 1 амплитуда начинает изменяться по указанному закону. С этого моментаобработка стенок окна матрицы производится по линии а-Ь (фиг 1). Ио мереподачи электрода 2 линии обработкиа-Ь перемещаются по направлению отГ к М. Каждому положению этих линийсоответствует определенный зазор всопряжении.Применение способа позволяет об.рабатывать полости, профиль поперечного сечения которых отличается отпрофиля электрода, причем это отличиеможет иметь любой закон. В существую -щем...

Номер патента: 846950

Опубликовано: 15.07.1981

Авторы: Волков, Глинских, Климов, Клячко, Крапивина, Мадаев, Мельников, Минайлов, Петров, Плаксин, Пустовоенко, Терехов

МПК: F27B 7/06

Метки: вращающаяся, металлическихпорошков, печьдля, производства, электрическая

...в нагревательной камере, образованной их огнеупорных блоков 9, каждый из которых состоит из четырех секторов, имеющих на внутренней поверхндсти, обращенной к трубе, каналы для спиралей нагревателя. Спирали нагревателя 10 соединяются последовательно в каждой .нагревательной зоне. Концы нагревателей с приваренными к ним токовводаьи (не показаны) выводятся на боковые монтажные щиты 17. В огнеупорных блоках 9 предусмотрен канал для термопары 19.Огнеупорные блоки 9 с нагревателями 10 устанавливаются на металлические салазки 21 и закладные металлические листы 20. В случае выхода из строя нагревателей снимаются боковые монтажные щиты 17 и кожухи 18 с боковых окон корпуса, после чего огнеупорные блоки 9 с нагревателями 10 (без разборки...

Номер патента: 846878

Опубликовано: 15.07.1981

Авторы: Бугреев, Воробей, Мелентович, Терехов

МПК: F16F 1/12

Метки: крепления, растяжения, цилиндрическойпружины

...содержит фиксатор 1для крепления пружины 2 с размещенными вдоль его оси зубцами 3,4,5,6п (и - число зубцов) с острым0 углом при вершине сР и центрирующийвыступ 7. Зубцы 3,4,5,6п смещены друг относительно друга по осиФиксатора. Ширина фиксатора по вершине каждого зубца 5.т равна внут 15 реннему диаметру пружины дв, а ширина по вершинам двух противоположных от оси Фиксатора зубцов- неменее наружного диаметра пружины дн.Для направления пружины при одева 20 нии ее на фиксатор на зубцах имеется направляющая поверхность 8. Дляудерживания пружины от сползанияс фиксатора на зубцах имеется фиксирующая поверхность 9, а угол меж 25 ду фиксирующей поверхностью и осьюфиксатора меньше или равен 90оНадежный захват пружины зубцами...

Номер патента: 847532

Опубликовано: 15.07.1981

Автор: Терехов

МПК: H05B 41/32

Метки: газоразрядныхламп-вспышек, зажигания

...выполненный с использованием резисторов 21 и 22, выходом подключен к управляющему входу 23 ограничителя 24 амплитуды импульсов управления, состоящему из резистора25, диода 26, конденсатора 27, вывода 28 для подключения к источникусинхроимпульсов и выхода 29, подключенного ко входу порогового элемента30, вйход которого подключен ко вхо"ду блока 16 поджига,Устройство работает следующимобразом.При включении источника 1 постоянного напряжения через зарядное устройство 2 и разделительные диоды 7и 8, производится медленный заряднакопительных конденсаторов 3-5,Одновременно через резистор 22 делителя напряжения и вход 23 ограничителя 24 производится заряд конденсатора 27.К моменту заряда конденсаторов3-5 до необходимого уровня...

Номер патента: 847266

Опубликовано: 15.07.1981

Авторы: Бойцов, Боронтов, Карев, Крылов, Петров, Славкин, Терехов

МПК: G05B 11/01

Метки: автоматическогоуправления, самоходнойуборочной

...вход с выхода сумматора 8,4Когда величина сигнала полезной нагрузки меньше заданного минимального значения нагрузки на первом выходе блока 2 сравнения с задатчиками, появляется сигнал логической "1", который через первый элемент ИЛИ 6 проходит на вход элемента И 10, на втором входе которого присутствует сигналразрешения, так как етсутствуют сигналы перегрузки и отказов рабочих органов машины (не показаны). Сигнал с выхода элемента И О через первый усилитель 12 канала недогрузки включает первый электромагнит 14 привода рычага гидронасоса 17.С помощью механизма 6 привода обеспечивается равномерное перемещение рычага гидронасоса 20 и синхрон- ное изменение величины нагрузки рабочих органов и увеличение скорости машины.Когда полезная...

Номер патента: 843187

Опубликовано: 30.06.1981

Автор: Терехов

МПК: H03K 3/53

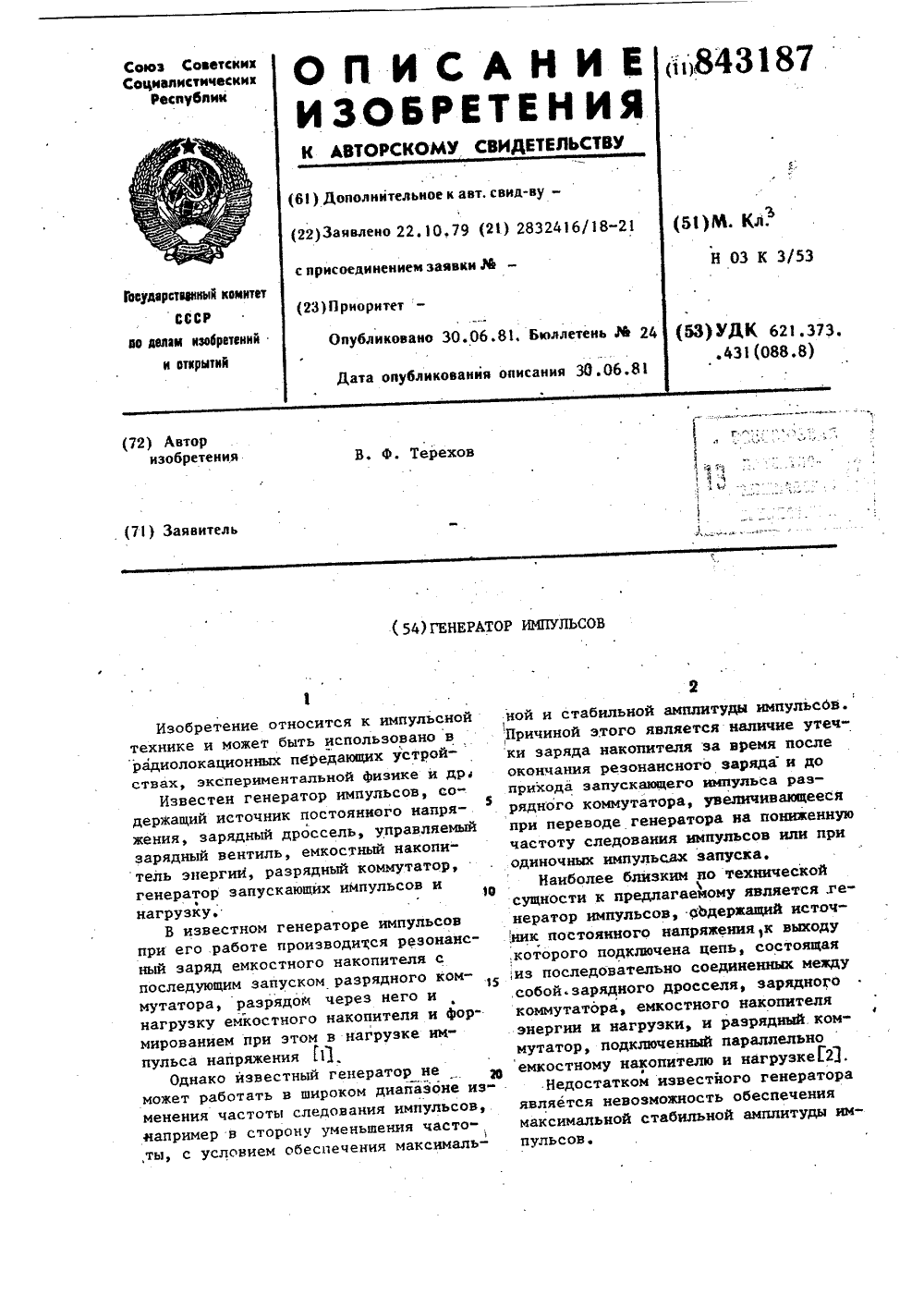

Метки: генератор, импульсов

...коммутатор 6, подключенный параллельно емкостному накопителю энергии 50 и нагрузке, параллельно зарядному коммутатору 3 включена цепь, состоящая из последовательно включенных между собой диода 7, токоограничивающего элемента 8 и дифференцирующе- З 5 го устройства 9, выход которого подсоединен к управляющему входу разрядного коммутатора.Работает генератор импульсов следующим образом.При включении источника 1 постоянного напряжения зарядный коммутатор 3 закрыт и заряд емкостного накопителя 4 энергии не происходит. После подачи на зарядный коммутатор 3 внешнефго запускающего импульса зарядный коммутатор 3 .открывается и происходит резонансный заряд емкостного накопителя 4. энергии, В момент окончания заряда ток в зарядном дросселе 2...

Номер патента: 841887

Опубликовано: 30.06.1981

Авторы: Лашкевич, Мрочек, Терехов, Труханович, Эйзнер

МПК: B23P 1/00

Метки: егоосуществления, обработкиметаллов, электроэрозионной

...вход которого ла на Рабочую. поверхность электросоединен с основным генератором 1, . да инструмента осуществляют подачейа выход - с формирователем 12 им- электрических импульсов, выработанныхпульсов, подключенным к блоку 13дополнительным генератором, в промерегулирования. 50 жутках между импульсами основногоСпособ осуществляется следующим генеРатора. Полярность подключенияобразом, прямая (электрод-инструмент - минус,Для выполнения сквозного дтверстия дополнительный электрод - плюс),в детали изготовляют электрод-инстру- При электроэрозионной обработкемент 2, изолированный по боковой 55 плотность тока электрических импульповерхности 1,фиг,1) . Вайну"наполняют сов основного генератора может дости 103-ным раствором электролита на гать 40 А...

Номер патента: 841829

Опубликовано: 30.06.1981

Автор: Терехов

МПК: B23K 3/06

Метки: двустороннего, лужения

...регулировать толцину и экономно использовать припой,На чертеже изображено предлага 2 емое устройство, общий вид.Устройство содержит бункеры 1 суглублениями в дне, сообщенными сдозаторами 2, имеющими пазы 3 иприводные ролики 4, кинематически30 связанные с толкателем привода 5,841829 Формула изобретения направляющие валики , установленные в корпусе 7, имеют каналы 8, Яа основании 9 закреплена емкость 10, в которой выполнены отверстия 11 и 12. Направляющие валики установлены также с возможностью взаимодействия с приводом толкателя.Устройство работает следующим образом.Двустороннюю печатную плату толкателем привода 5 вводят в отверстие корпуса 1 между приводными роликами 4 и подогреваемыми направляющими валиками б, которые приводятся во...

Номер патента: 841621

Опубликовано: 30.06.1981

Авторы: Архипова, Дю, Исиков, Кравцов, Панков, Рухмаков, Терехов, Цымбал

МПК: A01D 45/02

Метки: комбайн, кукурузоуборочный

...и неподвижную части 17 и 18,опора 19 шарикоподшипника 14 и неподвижная часть 18 кожуха жестко установлены на раме 20. Измельчающий барабан 13 имеет ножи 21, а на подвижной части 17 кожуха измельчаю- щего барабана жестко закреплена .противорежущая пластина 22. Дляотвода измельченной массы эа измельчающим барабаном также может быть установлен пневмотрубопровод 23,Устройство работает следующим образом.При перемещении комбайна по полю стебли кукурузы подающими цепями 2 подаются к початкоотделяющим вальцам 3, которые прокатывают их и отрывают початки. Оторванные початки цепями 2 подаются к шнеку 5 подачи початков и далее системой транспортеров к очистителю и в транспортное средство.Срезанные режущим аппаратом 4 и прокатанные вальцами 3...

Номер патента: 840845

Опубликовано: 23.06.1981

Авторы: Антонов, Терехов, Трушин

МПК: G05D 27/02

Метки: двухпозиционный, регулятор

...а также содержит времязадающий и развязывающнй конденсаторы 16 и 7, стабилизатор 18.Работа устройства происходит следующим образом,При включении питания и воздействии заданных величин скорости движения среды на датчик 9 температуры,транзисторы 14 и 6 находятся в состоянии отсечки, а транзисторы 4 и 5.в активном состоянии. Импульсный генератор на транзисторах 4 и 5 работает в заторможенном режиме. Минимальное смещение за счет тока коллектора транзистора 5 недостаточнодля заряда конденсатора 15 до величины открывания транзистора. Исполнительный элемент 7 выключен. Приуменьшении скорости движения .среды, 50например, воздуха, повышается температура и снижается величина сопротивления терморезистора 9,Конденсатор 16 подзаряжается довеличины...

Номер патента: 839892

Опубликовано: 23.06.1981

Авторы: Альферович, Терехов, Шман

МПК: B65G 17/32

Метки: груза, подвеска, подвесногоконвейера

...корпус с грузонесушим органом и ры-, чагом, установленным с возможностью взаимодействия одним концом с копиром, размещенным на трассе конвейера Г 21.Недостатком такой подвески является низкая надежность работы., поскольку грузонесуший орган ее выполнен в виде рычвжно-сочлененной системы, кото-. рая включает в себя большое количество подвижных звеньев, число которых й высоты подъема груза.Иель изобретения - повышени3 8398возможностью взаимодействия одним егоконцом 6 с копиром 7, размещенным натрассе конвейера 8. На корпусе 3 расположены также направляющий 9 и жесткосвязанные между собой ведущий 10 и5подъемный 11 блоки, при этом второйконец 12 рычага 5 связан с ведущимблоком 10 посредством гибкой нити 13,а подъемный блок 11 связан с...

Номер патента: 839689

Опубликовано: 23.06.1981

Авторы: Бабич, Беляев, Зудилин, Терехов, Ткаченко, Улановский

МПК: B22F 1/00

Метки: ферритов

...вводят в количестве3-14 вес.%. Имея размеры меньше чем основнаяшихта, эта добавка располагается по границам зерен в феррите и в процессе нагрева ферритовых изделий тормозит ростэтих зерен, то есть миграцию их границ,препятствуя переходу пор в объеме зерен.Это обусловлено тем, что сама мелкодисперсная добавка в период нагрева не участвует в спекании, так как ее активность,низка после высокотемпературного предварительного обжига. В этот период происходит интенсивное зарастание пор, Итоговое 25уменьшение паристости ферритов и обеспечивает получение высоких электромаг 1нитных параметров и повышение прочности изделий,, Очевидно, что эффективность способа 30возрастает с ростом силы, которая тормозит миграцию границ зерен, а эта...
