Терехов

Номер патента: 747675

Опубликовано: 15.07.1980

Авторы: Бакуто, Мицкевич, Мрочек, Терехов

МПК: B23P 1/00

Метки: инструмент, полостей, электрод, электроэрозионной

...1) равно обратной величи 6(1+не скорости внедрения в деталь на черновом режиме;равно обратной веп 1 личине скорости ннед ОО(1 б рения в деталь начистовом режиме,При одинаковых скоростях внедрения обеих частей составного электро -да в деталь на одну и ту же глубину 65 временные затраты на обработку будутодинаковыми на черновом и чистовомрежимах,Пример конкретного осуществленияспособа,Пусть нам необходимо получить по,.лость в матрице разделительного штампа,заготовка которой выполнена из твердого сплава марки ВК.Выполняется составной электродинструмент, черновой 1 и чистовой 2элементы которого выполнены из медимарки М 1.Устанавливается такой электродинструмент в шпинделе станка, черновой элемент 1 которого подключаетсяк черновому контуру...

Номер патента: 744932

Опубликовано: 30.06.1980

Автор: Терехов

МПК: H03K 3/53

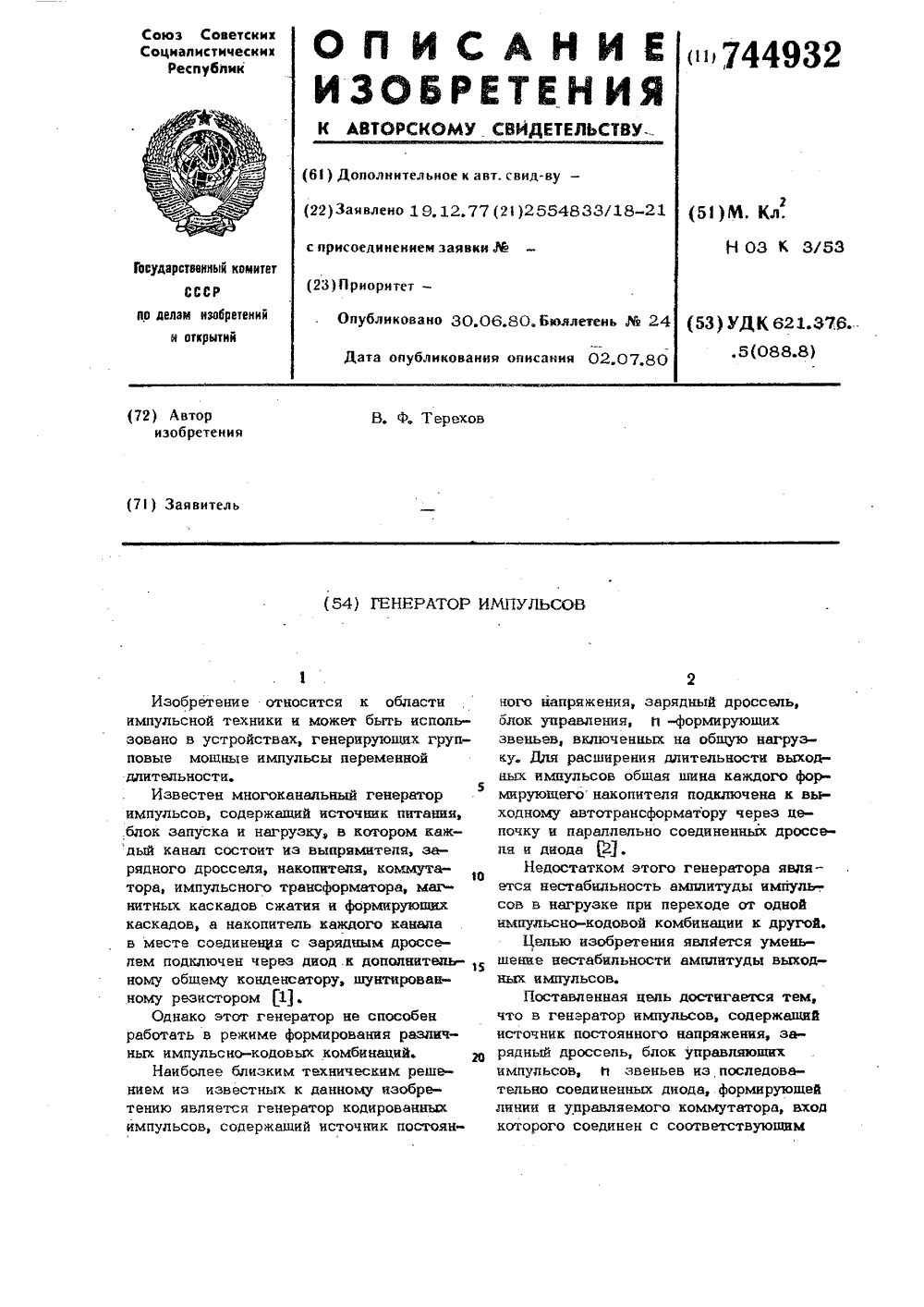

Метки: генератор, импульсов

...присутствовать начальное напряжение О, и в установившемся режиме линии будут заряжаться от источника 1 разностным напряжением Е-Оо, где Е - напряжение источника 1. Зто приводит к снижению тока заряда и уровня напряжения накопителя, т.е. к компенсации увеличения напряжения заряда при увеличении волнового сопротивления и добротности зарядного контура. Степень снижения заряда линий может регулироваться величиной временной задержки включения коммутатора 18, определяемой блоком 19.Таким образом, данное изобретениеуменьшает нестабильность амплитуды вы 3 74493выходом блока управляющих импульсов,причем катод управляемого комжутаторакаждого звена соединен с первым выводом нагрузки, введены блок задержки ицепочка из последовательно...

Номер патента: 744227

Опубликовано: 30.06.1980

Авторы: Зацаринный, Кращин, Стрельчук, Терехов, Усов

МПК: G01B 11/16, G01C 1/00

Метки: скручивания, углов

...24 углоизмсрптсльного датчика 2. Пройдя объектив 25 и (разигнисьОт ОтряжателыОго зеркала 25,;)уОк Вторично в обратном ходе прохо,шг обьскт;.В25 и фазовую чствертьвол(1 овую пласт)1;у24. Выходящий из дат ика 2 пучок буде глинейно поляризован с азимутом 8.=90,так как сумма двух чсгвертьволновых пластинок с одинаковым направлением глацных Осей работает как по,уволпова)е ф(0 Вяя пластин;(а, Пройдя расстоя)шс г в обЯтиом кодс, пучок света поступает на о)1- ПСскц Ко)гшецсатор 10, который ири отсутствии ск)учиВдния (В нулсзом г.оложсици) цоораиНаст плоскость поляризации ИОС УП 210(ЦСГО Иа НСГО СВСТЯ Иа УОЛ О: =-90 в(г)атсх пучок светя поступает на 21:ялизвтор-мод",л 5 тор 11, азимут пг 10 скост) наибольше го цропускания Оторогорас:оло)кеи под...

Номер патента: 743898

Опубликовано: 30.06.1980

Авторы: Голдобин, Иванов, Кипнис, Спивак, Терехов

МПК: B29H 17/30

Метки: обрезиненного, раскроя

...перед тнущимп роликами установлено приспособление для непрерывнои промазки поверхности транспортера, выполнено в виде рамкис подвижно установленным в ней подпружиненным бруском из антифрикционногоматериала.11 редложенное конструктивное вьшоле- Оние устройства обеспечивает лучшее проскальзывание закроенных полос материалаотносительно поверхности подающего транспортера.На фиг, 1 изображено описыьаемое устройство, вид сбоку; на фиг. 2 - то жс, видсверху; на фиг. 3 - вид по стрелке А нафиг. 2,Устройство для раскроя обрезиненногоматериала содержит раскаточную стоику 1 20и компенсатор 2, подающий транспортер 3,рабочая поверхность которого образованаиз трапспортерных лент ч.На раме транспортера 3 пад лентами 4установлены тянущие...

Номер патента: 742092

Опубликовано: 25.06.1980

Авторы: Мрочек, Терехов

МПК: B23P 1/00

Метки: электроэрозионной

...ФТИ АН БССР, с,55 - 57,ного на скобе, можно легко определить растяСборник НИР и ОКР, серия 10, У 6, 1974,гивающую нагрузку, зная число делений, на ко.торое переместилась стрелка тензометрического с 49). Это приводит к удалению припускамоста а = 0,2 мм под:чистовуо обработку, а междуКреплеие матрицы 12 на столе 13 электро Рабочей частью 5 пУансона-электРода и стенко.эрозиопного станка осуществляется через опор. вой матрицы образуется промежуток в 20 мкмную плиту 14. Между торцовой частью винта 8 на сторону, равный межэлектродному зазору.и захватом 2 расположен подлинник 15, исклю- Для уменьшения этого зазора до величины,чающий скручивание пуансона-элект ода п и соответствующей заданному зазору по чертежу,растяжении. т,е, 0,01...

Номер патента: 738862

Опубликовано: 05.06.1980

Авторы: Лубенец, Терехов

МПК: B25D 17/24

Метки: амортизации, действия, инструмента, отдачи, пневматического, ручного, ударного

...поршень 14 под действием пруного инструмента ударного действия. жин 12 и 13 закрывает канал 17, давлеУстройство содержит цилиндр 1 с руко иие внутри камер 6 и 11, а также в поятко, усткой 2 у тановленный на корпусе 3 с лости 10 выравнивается давлением ввозможностью осевого перемещения, амор пневматической магистрали, При перемещетиэатор в видетор в виде сильфона 4 со штоком 5 нии вниз корпус 3 перестает давить накоторый расположен внутри основной ка шток 5, сильфон занимает исходное по 6 цилиндра 1 связанной с пневма ложение. Далее цикл повторяется,тической магистралью воздухоподводящимканалом 7, выполненным с дросселем 8. формула изобретенияСильфон 4 имеет дроссельное отверстие 9,которое соеорое соединяет его полость 10 с оо-...

Номер патента: 734067

Опубликовано: 15.05.1980

Авторы: Воронин, Карпов, Нигин, Теперман, Терехов, Тутов

МПК: B65B 11/08

Метки: бумагу, плоских, упаковки

...1 на позицию стопировки и, дойдя до заслонки 2, дают команду на поворот вала Э, при этом ,вал 3 поворачивается в корпусе 6, ЗО в котором за одно целое с ним выполнено зубчатое колесо 7, вокруг которого обегает зубчатое колесо 8, закрепленное на рычаге 5 и находящееся в зацеплении с зубчатым колесом 9, сидящим на валу 10 и поворачивающимся в рычаге 5. На валу 10 прикреплена пластина 11, которая совершает плоскопараллельное движение при одинаковоЬ числе зубьев зубчатых колес 7 - 9 в направлении, укаэанном стрелкой29 (фиг. 2).В исходном положении механизма для стопирования изделий (фиг. 2) ппастина 11 находится под рольгангом 1, При повороте рычага 5 на 180 пли та поднимается на требуемую высоту с таким расчетом, чтобы следующая по роликам...

Номер патента: 731434

Опубликовано: 30.04.1980

Авторы: Абрамов, Бодня, Васерин, Ефимов, Крылов, Леонов, Липин, Прокофьев, Сушков, Терехов

МПК: G06F 3/14

Метки: информации, отображения

...дешифратор д адреса строки, блок 4 буферной памяти, блок 5 памятями, матричный оптоэлектронный,индикатор 6.Предлагаемое устройство для отображения информации работает следующим образом.На входы устройства от,источника ин.формации подаются последовательный иразрядный (по количеству столбцов в матрице светодиодов) код,и последовательныйр-разрядный код, тактовые импульсы ,истроблрующнй сигнал. Последовательныекоды по тактовым импульсам записываются соответственно в блок 4 буферной памяти и в регистр 1 строк, а стробирующий сигнал подается на второй вход блока 2 стробирова 11 ия. Последовательный р-разрядныйкод, записанный в блок 4 буферной памяти,преобразуется в нем в параллельный и выдается,на и первых входов блоха 5 памятив...

Номер патента: 730896

Опубликовано: 30.04.1980

Авторы: Кипнис, Муслаев, Спивак, Терехов, Хлапов

МПК: D06C 3/00

Метки: движущегося, кордного, полотна, центрирования

...петли материала 17. Материал поступает с валика, снабженного приводом (не показаны). За устройством имеется приемная бабина 18 с приводом,Работа устройства осуществляется следующим образом.Перед началом работы устройство за. правляют материалом 17, Для этого мате. риал 17 подают между боковыми сторонамп 5 вертикальной поверхности 3, образуя предварительно свободную (гравитационную) петлю. Затем материал 17 проводят по цилиндрической поверхности 4 и за. правляют кромки материала 17 в зазор между планками 11 на боковых сторонах 6 и наклонной поверхностью 2.Затем материал 17 по наклонной поверхности 2 подают к бабине 18. После заправки материала на приемную бабину 18 включают вентилятор 14 и подают воздух через диффузор 13 и отверстия...

Номер патента: 729062

Опубликовано: 25.04.1980

Автор: Терехов

МПК: B28B 7/02

Метки: борт, железобетонных, формы

...на Фиг. 2 - то же, в состоянии распалубки. К поддону 1 формы прикреплен борт, состоящий из Формующей 2, верхней 3, задней 4, нижней 5 и двух боковых стенок, Внутри борта расположен регулируемый ограничитель б хода. По периметру Формующей стенки 2 расположена эластичная Мембрана 7. Полость 8, образованная Формообразующими стенками борта и эластичной мембраной 7, выполнена герметичной и служит для подачи сжатого воздуха.Устройство работает следующим образом.В полость 8 подается сжатый воздух, при этом эластичная мембрана 7 деформируется до предела, определяемого регулируемым ограничителем 6 хода. Форма подготовлена к работе. Бетонная смесь заливается и обрабаты729062 оставитель В. Андроновехред Ж.Кастелевич ектор О Ковинск актор А...

Номер патента: 728954

Опубликовано: 25.04.1980

Авторы: Куликов, Манаков, Ниязбеков, Тен, Терехов, Ханхалов

МПК: B21B 33/00, B21B 37/62

Метки: валков, гидросистем, предохранительное, прокатных

...эксплуатации соединения 4, пос- О кольку его невозможно открыть при вытем, что в предохтве для гидросисв, содержащем регуоссельный элемент, 20выполнен в виде ы, снабженной вырасположенньхч внуным клапаном, а дросолнен в виде капил стопорном клапане,тив отверстий, пи" но предлагаемо Целью изобретениние конструкции и уустройства.Это достигаетсяранительном устройстем прокатных валколятор давления и дррегулятор давлениягидронапорной камерпускным клапаном итри камеры стопорсельный элемент выплярных отверстий врасположенных напрофдаитлх к мьглгНа чертеже показустройство, общий в Предохранительное устройство согидронапорную камеру 1 со сто клапаном 2 и выпускным клапаном 3. Камера 1 подключена к гидросистеме валка байонитным соединением 4 с...

Номер патента: 728766

Опубликовано: 25.04.1980

Авторы: Долбиев, Исиков, Кравцов, Мишин, Панков, Терехов, Цымбал

МПК: A01D 45/02

Метки: кукурузы, оберток, початков

...нд нем лопастями в виде эластичных нитей 121.Недостатком этих устройств является то, что они не обеспечивают качественной очист. ки початков кукурузы от оберток, так как концы лопастей по всей ширине захвата початков выполнены прямыми. При этом площадь контакта их с поверхностью початков уменьшается, что приводит к недостанению слоя обертки. то, в снижает производительность ывдег довслнительцые затраретеции являетсн повышение си початков от оберток путем нсздц контакта црижцмно о рдбдтывдемой поверхностью.это тем, чтс конць лнастей почдтксочистительных валь. ш рддидльюй кривой. Кроле онцы лпастей рдсположс ны расстоянии от пснерхности ельных идльцов.При работе устройства початки поступают на початкоочистительные вальцы 1 и, перемешаясь...

Номер патента: 729666

Опубликовано: 25.04.1980

Авторы: Билалов, Драганов, Терехов, Черников

МПК: H01G 13/02

Метки: конденсаторов, намотки, секций

...7 с следящим за смоткой бобины роликом В, установленным на шар 30 нирно-закрепленном к станине рыча729666 Заказ 1 Ч 3 у 4-,П 2 писа.е Тираж ге 9; на рычаге 6 установлен ролик 10,по которому проходит натяжной трос 11,прикрепленный одним йонцом к пружине7, другим - винтом .12 к общей панели13, смонтированной в направляющих 14на станине 1; общая панель 13 кинематически связана со шпинделем намоточной оправки 2 через червячную пару15 кулачком 16,Первоначальное тормозное усилиена каждом бобинодержателе устанавливается регулировкой пружины 7 путемнатяжения троса 11 винтом 12,Уменьшение тормозного усилия накаждом бобинодержателе в зависимостиот уменьшения диаметра бобины приее смотке, осуществляется автоматически эа счет...

Номер патента: 728092

Опубликовано: 15.04.1980

Авторы: Борисевич, Дмитриев, Новоселов, Рингер, Терехов

МПК: G01R 27/26

Метки: автоматическое, аккумуляторных, батарей, емкости, электрической

...к встроенной в ячейку нагрузке,Ячейка содержит усилитель постоянного тока и схему сравнения на основе триггера с эммитерйой связью,При неисправности батареи отЗО, сутствует разрядное напряжение пот728092 временно подается питание и сигнал на блок 5 и результат измерения в ампер-часах оставшейся электрической емкости батареи отражается на цифровом индикаторе блока 5.После истечения 1-2 мин в устройстве производится автоматический сброс показания индикатора н возвращение элементов всех блоков в исходное состояние готовности для измерения емкости следующих батарей,Автоматическое устройство для из 15 мерения электрической емкости аккумуляторных батарей, содержащее блокуставок времени, один из выходовкоторого соединен с входом...

Номер патента: 726661

Опубликовано: 05.04.1980

Авторы: Нашорин, Терехов

МПК: H03K 7/02

Метки: импульсный, модулятор

...соединен с выходом порогового элемента 13, "включенного между, общей шиной и анодом зарядного диода; элемент 14 совпадения, первый вход которого соединен с катодом шунтирующего диода 15;и анодом-с" второго управляемого вентиля, а второй - с выходом подмодулятора.Импульсный модулятор работаетследующим образом. При включении источника питания через зарядную цепь, состоящую из зарядных дросселя 2 и диода 3, и первичную обмотку импульсного трансформатора 5 будет производиться заряд формирующей линии 4, Когда напряжение на формирующей линии достигнет необходимого уровня (уровня стабилизации), срабатывает пороговый элемент 13 и запускает первый управляемый вентиль 12, который, открываясь, замыкает зарядный дроссель 2 на дополнительный...

Номер патента: 724912

Опубликовано: 30.03.1980

Авторы: Самойлович, Сыров, Терехов, Шульга

МПК: G01B 5/30

Метки: тензометр

...измерения из-за большой податливости тензоэлемента в виде спирали Архимеда и повысить точность измерения за счет больших деформаций изгиба, возможности наклейки большого числа тензодатчиков, а также наклейки тензодатчиков в различных местах тензоэлемента с различным знаком изменения кривизны. Формула изобретенияТензометр, содержащий корпус с неподвижной и подвижной опорами, размещенный в нем подпружиненный шток, соединенный одним концом с подвижной опорой, итепзоэлемент в виде .плоской пружины, связанной с неподвижной опорой и другимконцом штока, отличающий ся тем,5 что, с целью повышения точности и расширения диапазона измерений, тензоэлементвыполнен в виде спирали Архимеда.Источники информации,принятые во внимание при экспертизе10 1....

Номер патента: 724415

Опубликовано: 30.03.1980

Авторы: Волков, Соломович, Терехов, Хау

МПК: B65G 57/16

Метки: арматурных, пакетирования, сеток

...тяг 15 и 16 подвешена к станине 1 через кронштейн 17. Тяга 15 соединена с кронштейном 17 пружиной 18, а напротив тяги 16 располагается винтовой упор 19, также закрепленный на кронштейне 17.Устройство работает следующим образом.Подаваемые от электросварочной машины (на чертежах не показано) арматурные сетки 20 и 21 опираются на направляющие 2 и 3 и опору 6 и скользят по ним до полного выхода из электросварочной машины (или другой промежуточной машины линии для изготовления сеток). При этом один из продольных прутков каждой сетки проходит в качающейся ограничительной вилке 7, которая продольно качается от воздействия каждого поперечного прутка сетки. Перекосы сеток при перемещении предотвращаются вертикальными стенками направляющих 2 и...

Номер патента: 723780

Опубликовано: 25.03.1980

Автор: Терехов

МПК: H03K 17/56, H03K 17/64

Метки: коммутирующее

...приложено к закрытому тиристору 2. При подаче импульса на управляющий электрод тиристора 2 от Формирователя 3 импульсов управления тиристор 2 открывается и в его анодной цепи потечет ток, который нарастает не сразу, а с некоторой задержкойобусловленной наличием в цепи дросселя насыщения, Так как внешний синхроимпульс запуска коммутирующего устройства поступает на.723780 . 10 Формула изобретения Заказ 452/4395 Подписное ЦНИИ Тира вход 7 ждущего мультивибратора 4 и после задержки на время, равное длительности формируемого мультивибратором импульса, поступает на вход формирователя 3 ймпульсов управления, то общее время задержки фронта коммутируемого тиристором 2 тока по отношению к входному синхроимпульсу будет состоять из суммы т+ , где-...

Номер патента: 723574

Опубликовано: 25.03.1980

Авторы: Бодня, Борисовский, Васерин, Ефимов, Крылов, Липин, Малышев, Терехов

МПК: G06F 9/20

...формирования сигнала включения шагового двигателя 23,поступающего на схему 22 управления.Маркерные фотоприемники 15 служат длявыработки сигнала правильной ориентировкиперфокарты в каретке, который образуетсяпри замыкании светового потока маркерных из.лучателей 18 через маркерные отверстия перфо.40карты.Стробируюшие фотоприемники 16 предназна.чены для выработки сигнала, по которому вдальнейшем формируется признак приема вЦВМ считанной информации.Матрицы 17 фотоприема с усилителями служат для поколонного съема информации с пер.фокарты. Логическаясоответствует замь 1 канию светового потока через перфорационныеотверстия перфокарты.Маркерные излучатели 18,дополнительные излучатели 19, а также матрицы 20 излученияпредназначены для создания...

Номер патента: 723002

Опубликовано: 25.03.1980

Авторы: Мамков, Мольнар, Терехов

МПК: C23G 3/02

Метки: вакуумной, длинномерных, непрерывной

...крышкой 2 и переходным фланцем 3 с вакуумной камерой 4. Для откачки воздуха из тоннеля служит патрубок 5, соединенный с вакуумным насосом. В корпусе по обеим сторонам патрусска вдоль оси изделия на опорных 6 и радиальных 7 подшипниках смонтированы уплотнительные элементы 8 в обоймах 9. Вакуумоплотность между деталями описываемого уплотнения обеспечивается соответствующими уплотнитель ными кольцами 10, например, изфторопласта или резиныФорма отверстия уплотнительных элементов соответствует профилю винтовогоизделия 11, состоящего цз винтовыхэлементов 12 и специального сердечника 13,8 ио 3 лянеИиФеяяя бил у 5 еличено 3 723 ООДля обеспечения нормальной работоспособности устройства выступы (впадины) на внутренней поверхности...

Номер патента: 722622

Опубликовано: 25.03.1980

Авторы: Новиков, Терехов, Ханхалов

МПК: B21B 31/24

Метки: винта, клети, нажимного, опора, прокатной

...подпятника и расточки винта выполнены сферическими. На чертеже показана опора вертикального валка в разрезе.Опора содержит нажимной винт 1, в торце которого выполнена глухая осевая расточка 2. В расточке 2 размещена пятовая стержневая опора 3, совими торцами взаимодействующая с одной стороны с подпятником 4 валкового узла, и с другой стороны - с торцом расточки, где установлен дополнительный подпятник 5. Взаимодействующие торцовые поверхности 6 и 7 пятовой опоры и подпятников выполнены сферическими. Вследствие наличия двух степеней свободы в опоре при работе винта происходит само- центрирование опоры, что позволяет компенсировать изгибающую нагрузку на винт и тем самым повысить надежность работы узла. Устройство испытано в течение...

Номер патента: 721901

Опубликовано: 15.03.1980

Авторы: Нашорин, Терехов

МПК: H03K 3/53

Метки: генератор, импульсов, мощных

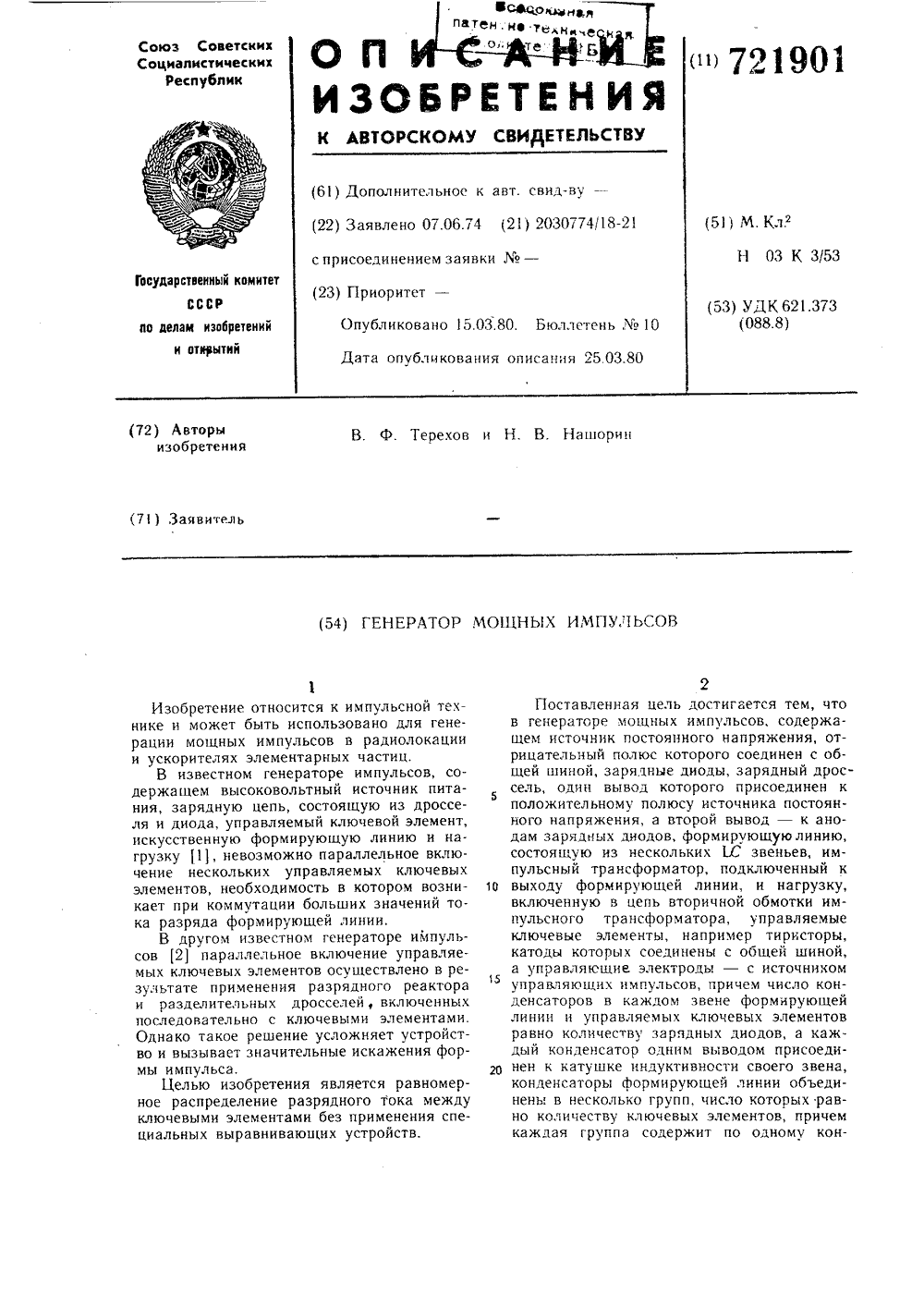

...предлагаемого генератора мощных импульсов,Генератор содержит формирующую линию 1, состоящую из нескольких 1.С звеньев, импульсный трансформатор 2 и нагрузку 3. Емкости звеньев формирующей линии 1 фобразованы конденсаторами 4 - 6, 7 - 9 и10 - 12, которые объединены в несколькогрупп, причем каждая группа содержит поодному конденсатору от каждого звена формирующей линии.Генератор мощных импульсов содержиттакже несколько управляемых ключевыхэлементов 13 - 15 и зарядные диоды 16 - 18,число которых равно количеству групп, атакже зарядный дроссель 19 и источникпостоянного напряжения 20.гоКаждый конденсатор 4 - 12 формирующей линии 1 одним выводом присоединенк катушке индуктивности своего звена, адругим выводом - к аноду группового...

Номер патента: 717401

Опубликовано: 25.02.1980

Авторы: Камашко, Терехов, Чурин

МПК: F04D 9/04

Метки: насоса, пуска

...пуска центробежных насосов (землесосов), предназначенных для перекачки воды или пульпы.Известен способ пуска насоса путемподачи напорного потока жидкости в линию всасывания я включения Йасоса 1.Недостатком известного способа является снижение производительности насосаза счет уменьшения сечения всасываюшегопатрубка из-за размещения внизу него насапки, формирующей скоростной поток, нбольшие потери времени, расходуемогона заполнение всасываюшего патрубка насоса жидкостью перед его включением,Для сокращения времени пуска насосвключают одновременно с началом подачя,а напорный поток жндкости подают в еговсасываюшую полость.На чертеже дана схема насоса, реалнзуюшая данный способ пуска,Насос содержит линию 1 всасывания,к которой прнсоедннена...

Номер патента: 717349

Опубликовано: 25.02.1980

Авторы: Дудник, Железцов, Купчинский, Терехов

МПК: E21D 1/06

Метки: обратной, промывки, пульпоотвод

...время на спуско-подъемные операции. Отсутствие врашательного движения между ведущей трубой, секциями пульпоприемного устройства и столом ротора обеспечивает надежную и длительную работу уплотнений между секциями и между ведущей трубой и нижней секцией. Пульпоотвод для обратной промывки,включающий ведущую бурильную и воэдухоподаюшие трубы, ротор, коллектор сосливным лотком, и пульпоприемное усттем, что, с целью повышения герметичности и сокрашения времени монтажа идемонтажа при спуско-подъемных операциях, пульпоприемное устройство выполнено из концентрично расположенных телескопических наружной, средней и внутренней секций, при этом секции имеют вверхней части крышки с уплотнениями,концентрично расположенные относитель- .но ведущей...

Номер патента: 716894

Опубликовано: 25.02.1980

Авторы: Лубашев, Обховой, Селиверстов, Терехов

МПК: B61D 9/12

Метки: думпкаров, разгрузкой

...вентиль 34, диод 32, геркон 36, коопус и электрическая цепь: фаза 4, реле 7, диод 18 токопровод 31, электропневматический вентиль 35, геркон 36, корпус.Протекающие в отрицательные полупериоды фаз 3, 4 по этим цепям токи достаточны для срабатывания реле 5, ., но маль для включения электропневматических вентилей 34, 35. При срабатывании реле 7 подключается к преобразователю напряжения 2 (фаза 3) контрольная лампа 12 Разгрузка разрешена, после включения которой машинист локомотива осуществляет торможение состава и его остановку для разгрузки думпкара.После остановки состава машинист локомотива включает переключатель 9 разгрузка. При этом подключается к преобразователю напряжения (фаза 3) лампа 13 разгрузка и образуется...

Номер патента: 714390

Опубликовано: 05.02.1980

Авторы: Бодня, Васерин, Крылов, Липин, Прокофьев, Терехов

МПК: G06F 3/14

Метки: информации, отображения

...и т. д. до записивсего выбранного массива информациив блок динамической памяти 8. Послезаписи массива информации в динамическую память 8 блок ввода данных 2выдает в вычислитель 3 сигнал фСчитывание" и снимает сигнал Готов", Приэтом преобразователь кодов 4 переходит на прием информации из вычислителя3, а блок формирования команд 6 переводится в режим формирования команддля считывания информации из блокадинамической памяти 8,714390 изобретения Формула Устройство для отображения информа.ции, содержащее счетчик - делитель, выход которого подключен к первому входугенератора знаков, блок динамическойпамяти, выход которого подключен ковторому входу генератора знаков, первыйблок памяти, первый вход которого соединен с выходом генератора...

Номер патента: 712770

Опубликовано: 30.01.1980

Авторы: Дюков, Терехов

МПК: G01R 15/08, G01R 19/04

Метки: вольтметр, высоковольтный, импульсный

...высоковольтного импульсного вольтметра.Вольтметр содержит делитель напряжения 1, включающий в себя резисторы 2 и 3, "5 емкостный накопитель 4, состоящий из последовательпо включенных и чередующихся диодов 5 - 9 и конденсаторов 10 - 13, первую группу разделительных резисторов 14 - 17, вторую группу разделительных ре зисторов 18 - 21 и измерительный приборпография, пр. Сапунов 22, включенный между общим выводом второй группы резисторов 18 - 21 и резистором 3 делителя напряжения 1.Вольтметр работает следующим образом, При приложении импульсного напряже ния к делителю 1 конденсаторы 10 - 13 через диоды 5 - 9 заряжаются до напряжения, определяемого сопротивлением резистора 3 делителя 1. В паузе между импульсами конденсаторы 10 - 13...

Номер патента: 712721

Опубликовано: 30.01.1980

Авторы: Ачкасов, Галиакберов, Кокунько, Орлов, Поляков, Терехов, Херувимов

МПК: G01M 11/02

Метки: качества, объективов, проверки

...узел, выполненный в виде фотоэлек 30 трического микроскопа 9, состоящего из3объектива 10, перекидного зеркала 11, приемника излучения 12 и окуляра 13. Весьмикроскоп имеет микрометрические перемещения в плоскости, перпендикулярнойк оптической оси, и вдоль нее и блок 14 3обработки сигнала, состоящий из предусилителя 15, усилителя 16, стрелочного индикатора 17 и осциллографа 18,Световой поток, формируемый передающей системой 1 и модулированный с частотой , собирается в фокальной плоскостииспытуемого объектива 7. Кружок рассеяния, получаемый после испытуемого объектива, увеличивается объективом микроскопа 10, с помощью перекидного зеркала 11 15проецируется в плоскость чувствительнойплощадки приемника излучения 12. Увеличенное...

Номер патента: 711516

Опубликовано: 25.01.1980

Авторы: Кальварская, Лотов, Терехов

МПК: G01V 3/18

Метки: восприимчивости, каротажа, магнитной

...с целью улучшения разрешающей способности устройства, к однойиз секций датчика параллельно подключены последовательно соединенные фильтри источник переменного напряжения, кдругой секции датчика также параллельноподключены последовательно соединенныевторой фильтр и измерительная цепь.Источники информации,принятые во внимание при экспертизеХ. Авторское свидетельство СССР275250, кл. 0 01 ЧЗ/18, 1970,2. Патент СШЛ2259904,кл. 175-187, опублкк. 1941.3. Патент США3890563,кл. 324-6, опублик, 1975 (прототип). параллельно подключены последовательносоединенные фильтр и источник переменного напряжения, к другой секции дат-:чикатакже параллельно подключены последовательно соединенные второй фильтр 1 ои измерительная цепь.Таким образом, одна...

Номер патента: 711455

Опубликовано: 25.01.1980

Авторы: Витовтов, Гарченко, Терехов, Шаблий

МПК: G01N 27/72

Метки: датчик, магнитной, обогащения, продуктах, содержания, фракции

...входнымсигналом и и выходным параметром. 15На фиг. 1 представлена схема датчика содержания магнитной фракции в продуктах обогащения предложенной конструкции; на фиг.2 - его эквивалентная схема магнитной цепи.Датчик содержания магнитной фракции в 20продуктах .обогащения содержит разомкнутуюнеразветвленную магнитную цепь, в разрывымагнитопровода 1 (ХВ,ВП, В В,)кото. рой установлены два концентратора 2 магнитного поля, между которыми закреплен магииторезнстор 3 (чувствительный элемент, Вм р. ),постоянный магнит 4 (источник магнитодвижущей силы, м.д.с) и переменный магнитныйрезистор 5 (Яр), обеспечивающий установкудатчиков на "О" и коррекцию выходного пара З 0метра чувствительного элемента по мере старения конструктивных...
