Темников

Номер патента: 1560949

Опубликовано: 30.04.1990

Авторы: Железнов, Какаулин, Соловьева, Темников

МПК: F26B 3/12

Метки: газоходом, гипохлорита, кальция, поворотным, распылительной, раствора, сушилке, сушки

...способа суш"ки гипохлорита кальция,Условия проведения опытов и обозначения;АХ - зктивный хлор, Са(ПС 1);Среднее саДРржание АХ В исхОДИОм растворе 81 (в способе-прототипе ис,пользовался исходный раствор с содержанием АХ равным 11,51),;Тт,- температура отработавшего теплоносителя в скважный период;С - среднее содержание АХ в готовом продукте;Р - ресурс работы сушилки (до чистки);С рд 4 - производительность сушилки в пересчете на товарный продукт, имею. щий 214 АХ с учетом ресурса работы сушилки; С 24 РСл 4л- производительность суыилкив пересчете нз товарныйпродукт, имеющий 2 А/ АХбез учета ресурса работысушилки,- длительность периода, в течение которого осуществляется чистка поворотногогаэохода (для сушилки Ч220 мз: Я ц);220...

Номер патента: 1545179

Опубликовано: 23.02.1990

Авторы: Зайцев, Матвеев, Темников, Хвастунов

МПК: G01T 1/36

Метки: амплитуд, неравномерности, плотности, потока, распределения, сигналов

...на ограни. -чителе.После ограничения многоканальныйамплитудный анализатор 6 измеряетплотность распределения амплитуд потока сигналов источника 1 в течениенекоторого времени (время экспозицииили набора). В начале шкалы анализатора 6 выбирается группа каналов, нкоторые записываются различные участки амплитуд потока измеряемых сигналов Время набора при серии измеренийне должно меняться. Второе и последующие измерения производят при отрицательных значениях напряжения постоянного тока, лежащих в диапазонеот нулевого уровня до максимальнойамплитуды измеряемого потока сигналов за вычетом амплитуды измеряемойанализатором 6, соответствующей началу регистрации выбранной группы каналов,Рассмотрим частный случай измеренияплотности распределения...

Номер патента: 1535640

Опубликовано: 15.01.1990

Авторы: Ефремов, Сажин, Сафонов, Темников

МПК: B04C 3/06

Метки: вихревой, пылеуловитель

...0,6 м максима;гьцая ширина ребер у верха бункера 0,048 м, а на расстоянии 0,1 м от верха бункера - 0,033 м.Вихревой пылеуловитель работает следующим образом,Запыленный газ поступает в цилиндрический корпус 1 по патрубкам 4 и 5 и закручивается в одном направлении благодаря тангенциальной их установке. Закрученные потоки движутся навстречу один другому и взаимодействуют между собой Под действием центробежных сил частицьг пыли перемещаются к внутренней поверхности цилиндрического корпусаи цод дав лением силы тяжести опускаются вдоль цее к отбойной шайбе 8 и далее в бункерпылесборник 7. Подаваемый запыленный газ через первичный ввод 2 предварительно очищается в нем от пыли, благодаря цаличик) сверху камеры первичного ввода 2 подпорной...

Номер патента: 1532198

Опубликовано: 30.12.1989

Автор: Темников

МПК: B22D 31/00

Метки: отливок, финишной

...ненным жестко со станиной 1, Установка для обработки литейных заливок и остатков питателей работает в автоматическом режиме.Установив очередную отливку на позицию 7 загрузки в ложементы 35 спутника-приспособления 5, привод 20 конвейера передвигает с помощью откидного упора 27, установленного впереди корпуса 4, перемещающегося по двум направляющим 25, спутник- приспособление 5, а следовательно, и весь конвейер 4 на один установленный шаг Т, фиксируемый фиксатором 30, который Г-образным захватом55 останавливает спутник-приспособление, четко фиксируя его по отношению ,к обрабатываемому блоку в продольном 198 айаправлении, После фиксации конвейера 4 в продольном направлении срабатывают зажимы 3 механизмов обработкй, затем инструмент 17...

Номер патента: 1516226

Опубликовано: 23.10.1989

Авторы: Горелов, Курочкин, Темников

МПК: B22D 31/00

Метки: заливов, литейных, остатков, отливок, питателей, удаления

...6. При нительные спутники-приспособле ят от основных спутников-приспо расстоянии ., необходимом для литой детали и ее обработки том на механизмах обработки,ОПИСАН И А ВТОРСКОМУ Установка для обработки литейных заливов и остатков питателей работает в автоматическом режиме.После установки очередной отливки на позицию 7 загрузки в основной спутник- приспособление 5 происходит перемец 1 ение конвейера 4 на один установленный шаг ( При этом он фиксируется под механизмом обработки, где с помощью зажимов и инструментов производится обработка литой детали по линии а - а разъема. Г 1 ри этом также получаются установочные базьк необходимые для установки литой детали при кантовании на 180. В это же время на позиции 9 кантования с помогцью захватон...

Номер патента: 1481878

Опубликовано: 23.05.1989

Авторы: Зайцев, Темников, Хвастунов

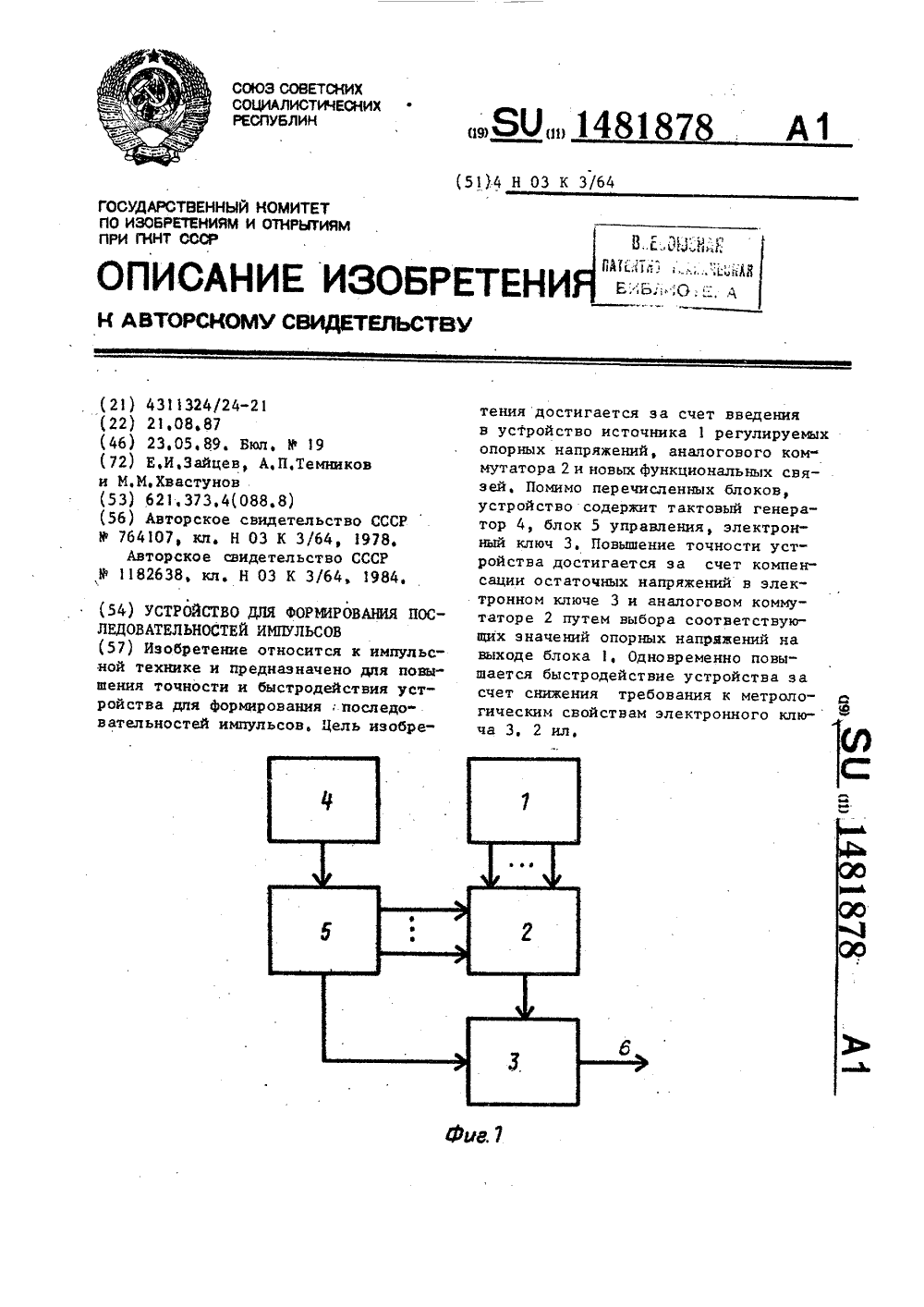

МПК: H03K 3/64

Метки: импульсов, последовательностей, формирования

...генератор 7 импульсов, Р-триггер 8, одновибратор 9, элемент И 10, счетчик11 импульсов, дешифратор 12, Входблока 5 управления подключен к первому входу элемента И 10 и к С-входуР-триггера 8, Р-вход которого подключен к выходу генератора 7 импульсов,а выход - к входам одновибратора 9и счетчика 11 импульсов, разрядныевыходы которого подключены к входамдешифратора 12, выходы которого являются кодовыми выходами блока 5 управления, Выход одновибратора 9 подключен к второму входу элемента И 10,выход которого является тактовымвыходом блока 5 управления,Устройство работает следующим образом,Выходная последовательность импульсных сигналов, формируемая генератором 7 импульсов, при помощи 0 триггера 8 синхрониэируется с выходным сигналом тактового...

Номер патента: 1472852

Опубликовано: 15.04.1989

Авторы: Голова, Зайцев, Темников

МПК: G01R 31/28, H03G 1/04

Метки: импульсных, интегральной, нелинейности, усилителей

...вход которого соединен с вьгходом сигналя синхронизации генератора 1.Способ реализуется следующим образом.Устанавливают амплитуду генератора 1 импульсов стабильной амплитуды, равную максимальному значению линейного диапазона выходных сигналов усилителя 3. Сигналы с выхода генератора 1 импульсов стабильной амплитуды поступают на аттенюатор 2 и первый вход ключа 4. После ослабления с коэффициентом ослабления, равным коэфФициенту усиления исследуемого усилителя 3, сигнал с аттенюатора 2 поступает на вход усилителя 3, с выхода которого усиленный сигнал поступает на второй вход ключа 4, на третий управляющий вход ключа 4 поступает сигнал управления сканированием с блока 7 управления, вход которого управляется выходным сигналом синхронизации...

Номер патента: 1468655

Опубликовано: 30.03.1989

Автор: Темников

МПК: B22D 31/00

Метки: заливов, зачистки, литейных, отливках, симметричных

...скрепленного с Г-образными подкладками 11.Кроме того, в рамке 9 крепятся инструменты 12 и .13 для обработки торцов отливки. Перед блоком итов 10 жестко размещен инструмент 14, имеющий эаходную фаску для предварительного слома облоя.Рамка 9 приводится в движение гидроцилиндром 15. В подвижную плиту 3 и5 рамку 9 вмонтированы износостойкие пластины 16 и 17. В центре подвижной плиты Э расположен прижим 18 с регулировочными подкладками 19. 10На верхней плите 4 прикреплен гидроцилиндр 20 перемещения подвижной плиты и зажима детали.Устройство работает следующим образом. 15Отливка размещается на загрузочной позиции, затем устанавливается на спутник 7 конв".йера, включается кнопка "Пуск" (не показано) и деталь подается в зону обработки. Затем...

Номер патента: 1460441

Опубликовано: 23.02.1989

Авторы: Бикбау, Боровский, Булатов, Годяцкий, Марсин, Позднеев, Темников, Тихомиров, Янов

МПК: F15B 21/12

Метки: давления, импульсов, создания

...площадисечения патрубка 7, Соотношения площадей проходных сечений по ходу импульса давления лежит в диапазоне1, 1-1,4.Устройство работает следующим образом.Через патрубок 4 с вентилем 19 в 45форкамеру 3 под давлением подаетсярабочее тело. Мембрана 2 под давлением прогибается и закрывает проходное сечение патрубка 7, После закрытия патрубка 7 рабочее тело через50обводной канал 8 с обратным клапаном18 поступает в полость 11 рабочейкамеры 6, при этом дополнительнаямембрана 9 прогибается, закрывая проходное сечение патрубка 14. После перекрытия патрубка 14 рабочее телочерез обводной канал 16 с обратнымклапаном 18 поступает в полость 12рабочей, камеры 6 и, прогибая мембрану 10, перекрывает ею проходное сечение патрубка 15, при этом...

Номер патента: 1435223

Опубликовано: 07.11.1988

Авторы: Новопашин, Салтанов, Темников

МПК: A01K 5/02

Метки: дозатор, кормов

...образом.В бункер 2 загружают корма, одновременно вращая шнеки 3 и 4 для перемешивания компонентов кормов. Подающим шнеком 4 корма перемещаются к выгрузному шнеку 6, но, поскольку во время загрузки он не работает, над ним образуется подпор массы и она лопатками 9 поднимается к перемешивающим шнекам 3, уносится ими к торцовым стенкам бункера, проваливается в подающий шнек, и цикл повторяется.При раздаче кормов дозатор перемещается по кормовому проходу вдоль кормушки 29, поводок 16 находит на неподвижный штырь 32, отклоняется, преодолевая сопротивление пружины 24, и заводит язычок 26 в паз бесконтактного выключателя 27. Включается электромагнитная муфта 8 и выгрузной шнек 6 начинает вращаться, выдавая корма в кормушку. Затем поводок...

Номер патента: 1431881

Опубликовано: 23.10.1988

Авторы: Ермолаев, Кизиев, Мирошниченко, Орлов, Пчелкин, Темников, Фрогель, Шульга

МПК: B21B 1/38

Метки: лист, рифленый

...количествометалла, участвующего в .пластическойдеформации, увеличивается на 187.,что способствует улучшению отформовки рифов,Повышение эксплуатационных свойствдостигается за счет увеличения силыпротивоскольжения И., величину которой в общем случае можно записать ввиде 1)1 п11 )( акоэффициент трения,сила нормального давления(например, подошвы обуви)на поверхность рифа;напряжения смяти на поверхности рифов;площадь контакта, Ь 1( - + - + с) тп2 250 где а = 0,4-0,6 - безразмерный коэффициент, учитывающий расположениеРиф, исходя изфрикционных свойствВысота рифов и ,может принимать большее и меньшее значение при изменении углянаклона оснований конусов, обраэуюп(зх их боковые поверхносПлощадь контакта в общем случае может быть...

Номер патента: 1416618

Опубликовано: 15.08.1988

Авторы: Кожевников, Сперанский, Темников

МПК: E02F 3/88

Метки: кондуктометрический, консистометр, пульпы, трубопроводе

...1 4 датчика О Д 1 Еадн Данная длина кольца необходимадля создания равномерного электри 2ческого поля внутри трубопровода при прохождении тока через пульпу в изоляционных патрубках 8, а также для снижения плотности тока на переходном сопротивлении между металлом и водой, Электрический ток протекает с поверхности кольца в две стороны через пульпу в изолированных патрубках на металлическую поверхность трубопровода. При длине кольца 1/2 диаметра трубопровода появляется возможность заранее рассчитывать электрическое сопротивление датчика при известной удельной электропроводности воды. Изоляционные патрубки 8 имеют также определенную длину - не менее двух диаметров трубопровода, Данная длина является минимально необходимой для создания...

Номер патента: 1407672

Опубликовано: 07.07.1988

Автор: Темников

МПК: B22D 31/00

Метки: заливов, литейных, окнами, остатков, питателей, снятия, типа, шкив

...центрального отверстия свободно подвешен в основании оправки 5Кроме того, устрсйство содерзит прижимные устройства 15 - в55 механизме обработки окон и 16 - в ме . ханиэме для обработки периметра детали. Устройство работает следующим образомНа ложемент повсротного устройства 2 укладывают отливку и вместе сложементом поворачивают на эадакнцйугол, последовательно перемещая отливку в эоны обрабатывающих позиций,Затем отливка фиксируется прижимным устройством (синхронно 15 и 6).Подвижная каретка вместе с обрабатывающими механизмами 2 и 3 посредствомпривода опускается вниз. Обработкаокон производится обрабатывающим инструментом Ь в виде протяжек-пуансонов, имеющих профиль обрабатываемыхокон и размещенных соответственно им,Протяжки-пуансоны...

Номер патента: 1400775

Опубликовано: 07.06.1988

Авторы: Горелов, Темников

МПК: B22D 31/00

Метки: заливов, литейных

...Последующая отливка устанавливается по торцу направляющих 8и 9. Установка остальных отливок производится аналогично. После нажатиякнопки Пуск (не показана) верхняя 45подвижная плита 1 с пуансонами 2 опускается. Обработка отливок производится сначала пуансонами большейдлины, а затем пуансонами меньшейдлины.50При совмещении нижних заходных фасок 6 пуансонов 2 с конусными частями отливок происходит центрированиеотливок относительно соответствующихпуансонов т.е. отливки сами ориенти55руются относительно инструментов.Заходные фаски 6 пуансонов 2 предварительно сламывают облой (верхний)большего диаметра и пуансоны продолжают опускаться вниз, вторично центрируя отливки фасками 7 в зонах больших диаметров, еще раз сламывая отбеленный...

Номер патента: 1379713

Опубликовано: 07.03.1988

Авторы: Зотов, Маслов, Михайков, Темников, Шапиро

МПК: G01N 27/90

Метки: дефектоскоп, сканирующего, электромагнитного

...6 включен между входом Х осциллографа, первым выходом программируемого постоянного запоминающего уст ройства 15, второй вход которого через цифроаналоговый преобразователь 7 подключен к входу Х осциллографа 9. Число Б затемненных участков на диске 10 рекомендуется выполнять кратным передаточному числу редуктора 7Дефектоскоп работает следующим образом. 55Предварительно окружность, по которой перемещается прорезь 5. в процессе вращения диска, дискретиэирует на Б значений, которые в виде Б значеннй одного периода функций2 Я 2 тсое - . и и еп -- и (пМ И1, 2 Б) последовательно заносят в программируемое постоянное запоминающее устройство 15Адреса ячеек памяти программируемого постоянного запоминающего устройства 15 соответствуют при этом...

Номер патента: 1377757

Опубликовано: 28.02.1988

Авторы: Голова, Зайцев, Темников

МПК: G01R 19/04

Метки: амплитуды, импульсных, периодических, сигналов

...совмещается с минимальным значением абсолютной величинысуммарного сигнала (фиг, 2 в), форми- руемого на выходе сумматора 1. Стробирующие импульсы (фиг, 2 д) подаются на управляющий вход ключа 5, который под их действием раэмыкается. Ключ 5 имеет низкое остаточное напряжение, поэтому когда он замкнут,на входе осциллографа 4 поступает потенциал общей шины в точке соединения ключей 5 и 6 относительно входа устройства, а когда разомкнут суммарный сигнал, смещенный навеличину этого потенциала (фиг, 2 е).Триггер 11 делит частоту импульсовкомпаратора 9 и в результате Форми"рует импульсы с длительностью и пауэами, равными периоду повторения входных импульсов (фиг. 2 ж), Выходные импульсы триггера 11 воздействуют на ключ 6 и замыкают его через...

Номер патента: 1302554

Опубликовано: 30.01.1988

Авторы: Горелов, Темников

МПК: B23D 43/02

Метки: инструмент, отверстий

...корпусавыполненного за одно целое с передним и задним хвостовиками, предохраняющими от осевых смещений в процессе работы, трех сменных секций 2 режущих зубьев, прикрепленных к корпусу регулировочными винтами 3 с возможностью радиального перемещения,Между корпусом 1 и сменными секциями 452 расположены упругие элементы 4которые могут быть выполнены из резины или в виде пружин.Сменные секции режущих зубьевприкреплены к корпусу 1 с зазорами 505 Г-образной Форьы, обеспечивающимисжатие упругих элементов 4 и получение непрерывной поверхности резанияпо всему периметру отверстия.Вепичина Г-образного зазора зависит от допустимых отклонений размеров обрабатываемого отверстия и допустимой величины заусенцев.Сменные секции 2 имеют первый эуб 6,...

Номер патента: 1205994

Опубликовано: 23.06.1987

Авторы: Горелов, Темников

МПК: B22D 31/00, B65G 25/00

Метки: заливов, литейных, лопрез, остатков, отливок, питателей, удаления

...кронштейне 17 крепления цилиндра, На штоке 18 цилиндра 16 закреплен корпус19, перемещающийся по двум направляюшим 20. Один конец направляющихжестко соединен балкой 21, тогда какдругой установлен свободно с возможностью перемещения в продольном направлении в отверстиях кронштейна 17для установки и последующей регулировки хода конвейера и соответственнохода цилиндра 16,2Перемещение спутников-приспособле" ний 4 осуществляется откидным упором 22, установленным впереди корпуса 19 и имеющим ось 23 вращения, паз. 24 для ввода Фиксатора 25 и ролик 26, который при движении контактирует с Фиксатором 25, приподнимая его коническую часть. Фиксатор 25 установлен на балке 2.1 и имеет ось 27 вращения, а впереди Г-образный захват для обеспечения...

Номер патента: 1301769

Опубликовано: 07.04.1987

Авторы: Глущенко, Темников, Щука, Янко

МПК: B66C 21/00

Метки: кабельный, кран, сдвоенный

...верхних и нижних частях мачт головной опоры 3, подведены к подъемной лебедке 18 (фиг. 2) и закреплены вместе на бочке 19 барабана 20 с помощью крепежных элементов: планки 21 и болтов 22. При этом с целью обеспечения синхронной навивки подвижных концов стальных лент 16 и 17 на один барабан 20 лебедки 18 последняя смонтирована на оси кабель-крана таким образом, что плоскость вращения барабана 20 совпадает с плоскостью расположения обводных блоков 12 на головной опоре 3, а ролики обводных блоков 12 выполнены с ручьями, обеспечивающими укладку на них стальной ленты и ее свободное перекатывание по ним при их вращении.Привод тяговой 14 и подъемной 18 лебедок осуществляется от асинхронных электродвигателей при помощи магнитных пуска 2телей с...

Номер патента: 1297987

Опубликовано: 23.03.1987

Авторы: Воронцов, Гольдштейн, Долуда, Свистунов, Темников, Токарь

МПК: B22D 13/02

Метки: валков, литья, прокатных, центробежного

...коэАфициентов при заливке сердцевины с шейкой и при заливке рабочего слоя, находящееся в пределах О, 03 - О, 14. Согласно предлагаемому способу в процессе заливки валка сначала произв 40 водится заливка рабочего слоя бочки валка (Фиг. 1). Для этого внутрь литейной формы валка, состоящей из металлАеского кокиля 4 и огнеупорных земляных форм верхней 7 и нижней 2 45 шеек валка, находящихся в металлической изложнице 6, установленной в опорных 11 и центрирующих 10 роликах, вводится литниковая труба 8 с боковым сливом, Через нее подается от дозированное количество жидкого металла во вращающуюся форму для формообразования рабочего слоя 5 валка.После этого заливают сердцевину 3 и шейку 1 валка в две стадии метал лом другого...

Номер патента: 1285587

Опубликовано: 23.01.1987

Авторы: Козлов, Темников

МПК: H03K 17/945

Метки: переключатель, сенсорный

...сенсорной площадке 11 или 12 эквивалентное полное сопротивление оператора, которое можно представить как последовательное соединение резистора и конденсатора, оказывается включенным между этой точкой и отрицательной шиной источ- ника электропитания, в результате чего уменьшается величина затухания пассивной части электрической цепи устройства, образованной первым 7, 5587 2вторым 8 и третьим 9 конденсаторами, вторым резистором 3, пятым резистором б и резисторами 14 блока 3резисторов.Режим активной части сенсорногопереключателя, образованной транзис 1015 2030 35 40 45 тором 1, повторителем 10 напряжения,первым 2 третьим 4, четвертым 5,пятым 6 резисторами и резисторами 14блока 13 резисторов при прикоснове-нии оператором к...

Номер патента: 1268627

Опубликовано: 07.11.1986

Авторы: Алюшин, Гончаров, Иводитов, Коробейник, Кузькин, Меденков, Скобло, Суняев, Темников, Тишков

МПК: C21D 5/00, C21D 9/38

Метки: валков, двухслойных, прокатных, термической, чугунных

...на предприятии парка новых валков, используя паспортные данные, определяют валки с отношением твердости рабочего слоя к степени его легирова,ния, равное или большее 18, По предложенной эависимости определяют оптимальную температуру нагрева для каждого валка.Валки с одинаковой (1 10 С) оптималь"ной температурой нагрева комплектуютв парии для последующей термообработки,Валки нагревакт до температуры Т=Т+ К,НЯЭ-К(0,5 1 Ф + Ид и выдерживают при этой температуре 6 -10 ч в зависимости от размеров вал 50 ков а затем охлаждают с печью доФотемпературы 80-100 С. Дальнейшее ох.лаждение до температуры цеха проводятна воздухе,Проверку эффективности предложен 55 ного способа проводят на двухслойныхчугунных валках исполненияЛПХНд с отношением...

Номер патента: 1235572

Опубликовано: 07.06.1986

Авторы: Воронцов, Офицеров, Приходько, Темников

МПК: B21B 28/02

Метки: валков, заготовочных, листовых, прокатных, станов, эксплуатации

...(0,8) значения коэффициентаЬ имеет место при убывающем законенагружения, а верхний предел ( 1,5)при возрастании напряжений, При скачкообразном нагружении образцов значение коэффициента Ь находится в пределах 1,05-1,34 в зависимости от режима испытаний (частоты и уровня изменения напряжения испытаний в пределах 6,; -6, х , т,е. коэффициентинтенсивности роста трещин в 1,351,67 раза выше, чем при убывающемзаконе нагружения.Коэффициент К имеет линейную зависимость в области измерения61,0-0,6. При дальнейшем рас 8 о схширении области изменений напряженийпри нагружении происходит прогрессирующее развитие трещинообразования,т,е. увеличение К, в связи с чемобласть нагружения валков двух соседних партий металла целесообразноограничивать...

Номер патента: 1223942

Опубликовано: 15.04.1986

Авторы: Захаркин, Казимиров, Левин, Мельников, Темников, Титов, Цисин, Шевчук

МПК: B01D 3/30, B01F 11/00

Метки: аппарат, тепломассообменный

...цилиндрическийкорпус 1 с патрубком 2 для подачитвердого реагента и патрубком 3 дляподачи газообразного реагецта, с патрубком 4 для удаления твердого продукта иддат 1 убком 5 для удалениядазоо 61)аэного продукта,В корпусе 1 расположен шток б,соедддддеддддьддд с виброприводом 7.Па штоке б закреплены внутренниеобратные конусы 8 внутри которыхрасположедды коцтактцьде тарелки 9.Па внутренней поверхности корпуса 1укреплены внешние обратные конусы 10,устацовледшые коаксиальпо внутренним обратным конусам 8. Внутренниеобратные конусы 8 соединены междусобой коддьцевыми решетками 11, подкоторыми расположены коцическпе элементы 12, закрепленные на боковойповерхности внутренних обратцых конусов 8. В верхней части аппаратаустановлена решетка 13,...

Номер патента: 1196743

Опубликовано: 07.12.1985

Автор: Темников

МПК: G01N 24/08

Метки: времени, релаксации, спин-решеточной, ядерной

...оставалась постоянной и равной И Г 12. Способ по п. 1, о т л и ч а ющ и й с я тем, что порядок следова" ния импульсов устанавливают в соответствии с приведенными последовательностями чередования интервалов между ними:(Т 1), мс Отклонение Общее времяизмерения,мин Способ измерения от истинногоТ 7.0 24,80 Пример ример 2 О,24 0,8 25,00 При имер 4 6,2 Составитель В,МайоршинРедактор Р.Цицика Техред Т,Дубинчак рректор Е.Рошко Тираж 896 Подписарственного комитета СССРзобретений и открытий35, Раушская наб., д. 4/5 557/41ВНИИПИ Гос по делам 13035, Москва, ЖЗак е филиал ППП "Патент", г. Ужгород, ул. Проектная,1Изобретение относится к радио- спектроскопии, а именно к измерению времени ядерной спин-решеточной релаксации (Т,) импульсным методом...

Номер патента: 1194560

Опубликовано: 30.11.1985

Авторы: Вершинина, Гималетдинов, Кириченко, Комляков, Овчинников, Парфенюк, Темников, Филипченко

МПК: B22C 3/00

Метки: защитного, литейных, покрытия, состав, формах

...совместно с КМЦ в составз 11945покрытия как связующее и стабилизатор. Глина способствует седиментационной устойчивости покрытия, Онавводится в количестве 2-4 мас,%,так как при ее содержании более54 мас.7 покрытие после сушки имеет мелкие трещины, что приводит кпривару на кокиле и пригару нашейках, при содержании глины менее 2 мас.7 покрытие теряет связующие"свойства,При выгорании органического связующего при 200-400 С происходитпроцесс деструирования основной цепи органического связующего с об- .разованием низкомолекулярных продуктов с их возгонкой.Огнеупорная глина теряет водупри 900-1000 С, происходит перестройка и упрочнение кристаллической 2 Орешетки с образованием огнеупорногомуллита, повышающего термостойкостьпокрытия и...

Номер патента: 1157247

Опубликовано: 23.05.1985

Авторы: Гендлин, Нурсултанов, Пафульков, Темников

МПК: E21D 19/02, E21D 19/06

Метки: гибкое, кровли, ограждение, удержания

...при креплении их к листам сетки. При транспортировке этих элементов резьбы забиваются, поэтому монтаж гибкого перекрытия значительно усложняется.Целью изобретения является сокращение времени монтажа ограждения в стесненных подземных условиях.Эта цель достигается тем, что в гибком ограждении для удержания кровли, содержащем листы сетки и соединительные элементы в виде металлических прутьев синусоидальной формы, одни концы которых закреплены на листах, а свободные концы имеют загнутую форму, сетки в ограждении размещены в шахматном порядке, а свободные концы прутьев рядом расположенных сеток установлены внахлест и связаны между собой с помощью серьги и клина.На фиг. 1 изображено гибкое ограждение для удержания кровли; на фиг. 2 - узел 1...

Номер патента: 1156845

Опубликовано: 23.05.1985

Авторы: Майоров, Негуляев, Темников, Чечушкин

МПК: B22D 31/00

Метки: зачистки, отливок

...детали, что затягивает цикл обработки, а следовательно, уменьшает производи тельность всего устройства.Такое конструктивное решение частично учитывает отклонение от номинальных размеров отливки и установки инструмента, Ло сложность 55 обрабатывающего узла, его техническое несовершенство, сложность пере- наладки инструмента значительно снизачистка, движение инструмента назад и отводего) обойтись только двумя движениями. Здесь как бы имитируется движение рук человека, эачищающего заливы режущим инструментом (например, напильником), тем самым сокращается цикл обработки, время обработки, т.е. увеличивается проиэводительность обработки отливки.На Фиг. 1 изображено предлагаемое устройство для зачистки отливок, общий вид; на Фиг....

Номер патента: 1125380

Опубликовано: 23.11.1984

Авторы: Гендлин, Кнорр, Корженевский, Темников, Шакенов

МПК: E21D 19/02, E21D 19/06

Метки: гибкое, ограждающее, полотно

...одни скобы установлены в полотне вверх, а другие - вниз концами в шахматном порядке.На фиг.1 изображено гибкое ограждающее полотно; на, фиг.2 - соединение канатов, вид в изометрии.Гибкое ограждение содержит взаимно перпендикулярные канаты 1, соединенные между собой в местах пересечений П-образными металлическими скобами 2, причем связь канатов со скобами выполнена в виде петли, образованной с одной стороны скобой 2, а с другой - участком каната 1, перпендикулярного другому канату, с охватыванием концов скобы с перехлестом, при этом одни скобы установлены в полотне вверх, а другие " внизконцами в шахматном порядке.Монтаж гибкого ограждения производится следующим образом.Йа почве выработки монтажного слояпроизводят настилку канатов...

Номер патента: 1119771

Опубликовано: 23.10.1984

Авторы: Белай, Белокопытов, Будагьянц, Воронина, Пузырьков-Уваров, Свистунов, Сенчилов, Темников

МПК: B22D 13/00

Метки: валка, двухслойного, литья, центробежного

...тринадящая к скялывянито буотан калибров прокатных Вя,1 кан и к ВькрашиНЯ 1 ИЮ РИтЗЛЕЙ МУКОМОЛЬНЫХ ВЯКан11 процессе их эксплуатации,Струггутра белого чугуна рабочегослоя нялкон представляет собой гру 1119Эбый конгломерат (массивные выделения цементита и участки продуктовпревращения аустенита), характеризующиеся непрерывностью хрупкойкарбидной фазы. Уменьшение хрупкости белого чугуна возможно при такомизменении структуры, когда ликвидируется монолитность цементитной фазы,но объемная доля цементита в структуре отливок не уменьшается. Это 10достигается при обеспечении Формирования в структуре отливок из белогочугуна вместо грубого конгломератафаз пластинчатого ледебурита, характеризующегося разобщенностью карбидной составляющей...
