Устройство для формирования последовательностей импульсов

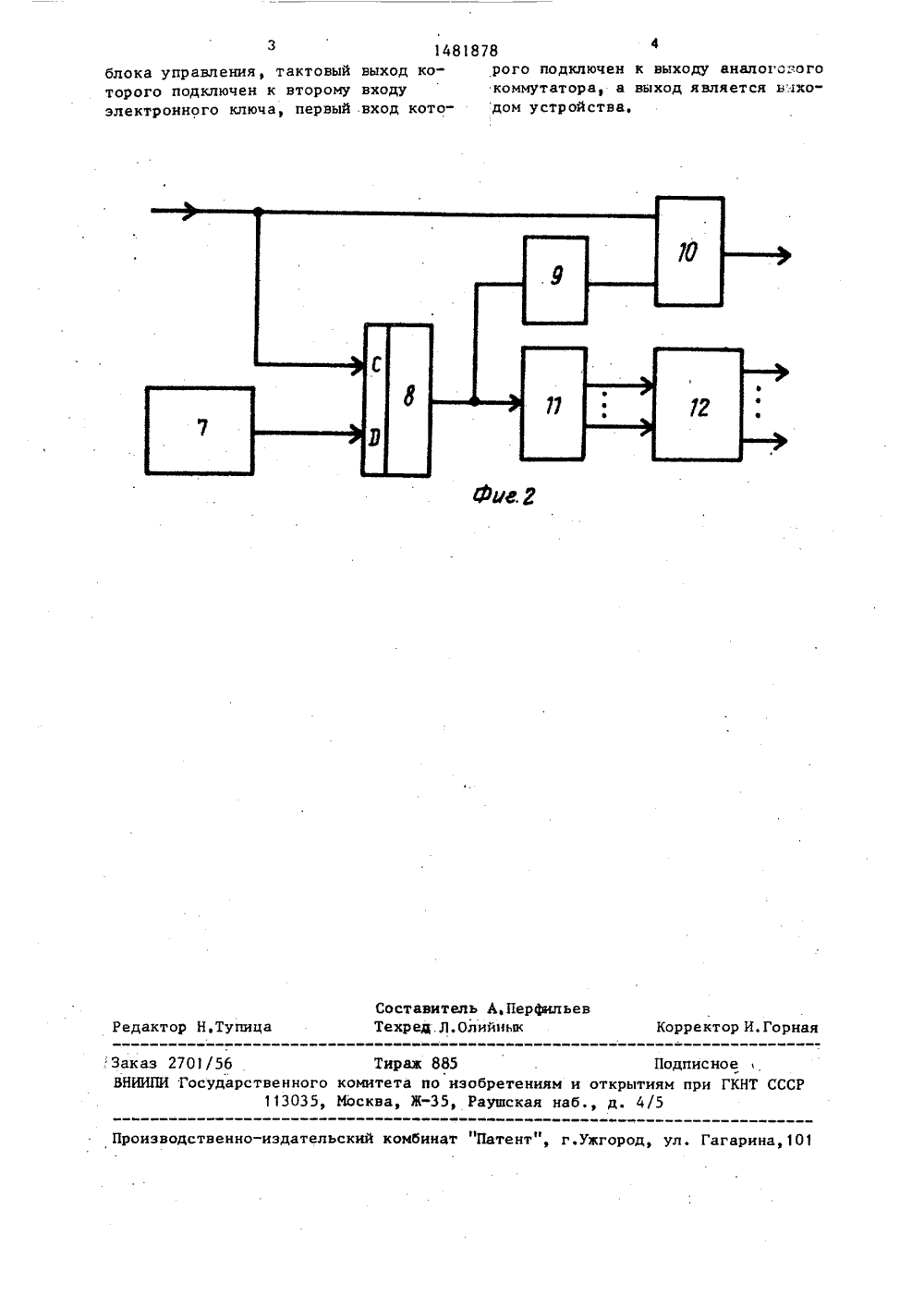

( 21) (22) (46) (72) и М. (53) (56) И 76 П,Те в 8) етельство СССРК 3/64, 1978.ельство СССРК 3/64, 1984,(5 УСТРОЙ АТЕЛЬН Изобр ехникточн ва для ьност СТВО ДЛЯОСТЕЙтениеи лрести иФораией иапу ной шени роис ветел СОЮЗ СОЕЕТСНИХ СОЦИАЛИСТИЧЕСНИХ ф РЕСПУБЛИК СУДАРСТВЕННЫЙ НОМИТЕТ О ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯРИ ГКНТ СССРО ПИСА И АВТОРСКОМУ СВИД 4311324/24-2121,08,8723,05,89. БюлЕ,И,Зайцев, АМ,Хвастунов621, 373,4( 088Авторское свид107, кл. Н 03торское свиде2638, кл. Н 0 ФОРМИРОВАНИЯ ПОСМПУЛЬСОВтносится к импульс- назначено для повыыстродействия устования :последоьсов, Цель изобретения достигается за счет введенияв устройство источника 1 регулируемыхопорных напряжений, аналогового коммутатора 2 и новых функциональных связей, Помимо перечисленных блоков,устройство содержит тактовый генератор 4, блок 5 управления, электронный ключ 3, Повышение точности устройства достигается за счет компенсации остаточных напряжений в электронном ключе 3 и аналоговом коммутаторе 2 путем выбора соответствующих значений опорных напряжений навыходе блока 1, Одновременно повышается быстродействие устройства засчет снижения требования к метрологическим свойстваа электронного ключа 3, 2 нл,5 10 15 20 25 30 35 40. 45 50 55 Изобретение относится к измери"тельной технике и может быть использовано в устройствах для измеренияинтегральной нелинейности, нестабильности и других параметров электронной аппаратуры для ядерной физики,Цель изобретения - повышение точности и быстродействия устройства,На фиг,1 представлена блок-схемаустройства; на фиг,2 - блок управленияУстройство для формирования последовательностей импульсов содержитисточник 1 регулируемых опорных напряжений, аналоговый коммутатор 2,электронный ключ 3, тактовый генератор 4, блок 5 управления, выход 6,Выход тактового генератора 4 подключен к входу блока 5 управления,кодовые выходы которого подключенык управляющим входам аналогового коммутатора 2, информационные входы которого подключены к выходам источника 1 регулируемых опорных напряжений,Выход аналогового коммутатора 2 подключен к первому входу электронного ключа 3, втррой вход которого подключен к тактовому выходу блока 5управления, Выход электронного ключа3 является выходом б устройства, Аналоговый коммутатор 2 может быть выполнен на электронных ключах или герконовых реле, обмотки которых подключены к кодовым выходам блока 5 управления,Влок 5 управления содержит генератор 7 импульсов, Р-триггер 8, одновибратор 9, элемент И 10, счетчик11 импульсов, дешифратор 12, Входблока 5 управления подключен к первому входу элемента И 10 и к С-входуР-триггера 8, Р-вход которого подключен к выходу генератора 7 импульсов,а выход - к входам одновибратора 9и счетчика 11 импульсов, разрядныевыходы которого подключены к входамдешифратора 12, выходы которого являются кодовыми выходами блока 5 управления, Выход одновибратора 9 подключен к второму входу элемента И 10,выход которого является тактовымвыходом блока 5 управления,Устройство работает следующим образом,Выходная последовательность импульсных сигналов, формируемая генератором 7 импульсов, при помощи 0 триггера 8 синхрониэируется с выходным сигналом тактового генератора 4и поступает на вход запуска одновибратора 9 и счетчика 11 импульсов,На выходах дешифратора 12, подключенного к счетчику 11 импульсов, накаждом тактовом интервале выходногосигнала генератора 7 импульсов поочередно формируются импульсы, поступающие на управляющие входы аналогового коммутатора, В результате на выход аналогового коммутатора поочередно коммутируются опорные напряжения свыходов блока 1, поступающие на первый вход электронного ключа 3, Одновременно на второй вход электронногоключа 3 поступают серии импульсов,формируемые на выходе элемента И 1 Осинхронно с выходными сигналами дешифратора 12, При этом паузы междусериями импульсов совпадают с моментами переключения выходных сигналовдешифратора 12 и, следовательно,аналогового коммутатора 2, что исключает воэможность появления на выходеэлектронного ключа 3 искаженных импульсов,В результате на выходе электронного ключа 3 формируется последовательность импульсов, состоящая из серий импульсов с заданными амплитудами,При этом искажения заданного законаизменения амплитуд импульсов, обусловленные остаточными напряжениями-вэлектронном ключе 3 и аналоговомкоммутаторе 2, могут быть скомпенси.рованы путем выбора соответвтующихзначений опорных напряжений на выходах блока 1. Таким образом, в качестве ключа 3 может быть примененбыстродействующий электронный ключ сневысокими метрологическими характеристиками. Формул а, изобретенияУстройство для формирования пос-, ледовательностей импульсов, содержа,. щее электронный ключ, тактовый генератор, выход которого подключен к входу блока управления, о т л и ч аю щ е е с я тем, что, с целью повышения точности и быстродействия, в него введены источник регулируемых опорных напряжений и аналоговый коммутатор, информационные входы которого подключены к выходам источника регулируемых опорных напряжений, управляющие входы аналогового коммутатора подключены к кодовым выходамтавитель А, Перфильрея.Л.Олиинык ректор И. Горна пица едакто 2701/56 Тираж 885 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., д. 4/5 За ВНПроизводственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 блока управления, тактовый торого подключен к второму электронного ключа, первый 1481878выход ко- рого подключен к выходу аналогового входу коммутатора, а выход является выхо" . вход кото- дом устр ой ства,
