Стельмах

Номер патента: 1362737

Опубликовано: 30.12.1987

Авторы: Барзам, Бобрышева, Буний, Главати, Кравчук, Кучма, Назарчук, Наливайко, Поливанова, Стельмах, Шемонаева

МПК: C08L 95/00

Метки: адгезионной, битуму, добавки, кислых, основных

...аналогично примеру 1, но применяют 4 мас.% (4 г) концентрированной соляной.кислоты. Увеличение количества соляной кислоты не улучшает адгезию добавки, а приводит к перерасходу кислоты. Щелочное число 284,0, адгезионная активность 5.П р и м е. р 7. Проводят аналогично примеру 1. Загрузка: 71,6 г (О, 1 моль) КОСЖК (к. ч, - 80 мг КОН/г продукта, содержание СЖК 77 мас.%) и 22,46 г (0,57 моль) КОЭДА (щ. ч.1440 мг КОН/г; азот аминный, титруемый кислотой 17 мас.%). Выход добавки 94 г. Адгезионная активность.П р и м е р Ь, Проводят аналогично примеру 1. Загрузка: 71,6 г (0,1 моль) КОСЖК (к.ч. 80 мг КОН/г продукта, содержание СЖК 77 мас.% и 26 г (0,66 моль) КОЭДА (щ.ч.1440 мг КОН/г; азот аминный, титруемый кислотой 17 мас.%), Выход добавки 97,6...

Номер патента: 1357727

Опубликовано: 07.12.1987

Авторы: Ашкинадзе, Бовт, Новославский, Петровский, Стельмах, Шадурский

МПК: G01J 1/44

Метки: диффузно-отражающих, коэффициента, поверхностей, спектральной, яркости

...11 и 16, которые совместно с усилителем 18 формируют электрические сигналы отношения данньх световых потоков, Далее сигналы по каждому каналу регистрации поступаютчерез сумматоры 19 параллельно ца соответствующие вхоцы первого 3, вто-. рого 4 и третьего 5 коммутаторов соответственно, которые по сигналу управления, поступающего с блока 2 управления, коммутпруот, один из входных сигналов, С помощью первого 3 ивторого 4 коммутаторов выделяютсясигналы двух участков спектра, которые далее поступают на блок 6 деле:ния, где Формируотся сигналы, пропорциональные отношению1( = ,г пр Рпди огде (Р, У и 7, фо - соответственнопадающие и отраженные световые потоки ца двух выбранных блоком 2 управления участках спектра,С помощью третьего коммутатора...

Номер патента: 1346177

Опубликовано: 23.10.1987

Авторы: Зеленцов, Наливайко, Рыбинский, Стельмах

МПК: B01D 3/32, B01D 53/18

Метки: аппарат, мокрого, пылеулавливания, тепломассообмена

...желобом 8. 5 10 15 20 25 30 35 40 45 50 она стекает в кольцевой желоб 8,Другая часть жидкости, вытекающая из кольцевых щелей 15 и 16, движется в направлении разделительной перегородки 17. Жидкость, попав на поверхность разделительной перегородки 17, направляется частично в кольцевой желоб 8, а в основном она стекает в виде пленочной завесы, движущейся вертикально вниз во внутреннее пространство кольцевого желоба 8.Другая часть жидкости, движущаяся по левой стороне разделительных перегородок 17, поступает на козырьки 18, с помощью которых она приобретает определенную направленность в сторону кольцевого желоба 8, достигнув которого, она стекает в его внутреннее пространство, откуда через щель 9 стекает в нижнюю часть аппарата, орошая...

Номер патента: 876017

Опубликовано: 23.10.1987

Авторы: Билак, Кузнецов, Куратьев, Пашков, Стельмах, Цветков, Шестаков

МПК: H01S 3/091

Метки: лазер, накачкой, светодиодами, твердотельный

...Использование жидкости .в качестве иммерсионной среды не позволяет использовать ее для крепления активного элемента. В этом случае не обходимо для этой цели использовать дополнительные узлы, что приводит к усложнению конструкций. Кроме того, из-за отсутствия теплоотвода от светодиодов, конструкция может работать только в режиме одиночных импульсов.Целью настоящего изобретения явля ется устранение указанных недостатков и увеличение как коэффициента полезного действия лазера, так исредней мощности лазерного излучения,Указанная цель достигается тем,что в известном твердотельном лазересо светодиодной накачкой, содержащемактивный элемент, линейные сборкисветодиодов, расположенные вдоль боковой поверхности активного...

Номер патента: 1344879

Опубликовано: 15.10.1987

Авторы: Заполь, Стельмах, Хомутов

МПК: E04B 2/24, E04D 13/16

Метки: зданий, наружное, ограждение

...изматериала с памятью формы и жесткозакреплен винтами на поверхности ка- З 5нала,Наружное ограждение зданий работает следующим образом.Покрытие, состоящее из легкойпанели с минераловатным утеплителем 40толщиной 0,20 мм, с наружной стороныкоторой смонтирован металлическийлист, а между ними создана вентилируемая воздушная прослойка, работаетследующим образом. В период с отрицательными наружными температурамипружина 1 О и толкатель 12, выполненные из материала с памятью формы,теряют упругость и под действием пружины 9 заслонка перемещается в открытое положение, при этом происходитестественная вентиляция прослойки иудаление влаги из материала утеплителя. В весенний период, когда возникает опасность сильного увлажнения, 55необходимо...

Номер патента: 1344506

Опубликовано: 15.10.1987

Автор: Стельмах

МПК: B22D 11/07

Метки: кристаллизатор, литья, металла, непрерывного, установки

...им углубления так, что бурты 7 одного кольцевого элемента 2 входят в углубления соседнего кольцевого элемента 2. В кристаллизатор расплавленный металл подается через металлопровод 8, а закристаллизовавшийся слиток 9 схватывается с головкой затравки 1 О и вместе с ней вытягивается из кристаллиаатора. Плунжер 11 соединен с нижним кольцевым элементом 2 и служит для перемещения кольцевых элементов.Кристаллизатор работает следующим образом.Металл, подаваемый через металло- провод 8, затвердевает в рабочей полости, схватывается с головкой затравки 10 и вместе с ней вытягивается из кристаллизатора. Через канал 6 в канавки 5 подается смазка. Посредством плунжера 11, соединенного с нижним кольцевым элементом 2, циклически перемещают...

Номер патента: 1344505

Опубликовано: 15.10.1987

Автор: Стельмах

МПК: B22D 11/04, B22D 11/07, B22D 11/10 ...

Метки: кристаллизатор, литья, металла, непрерывного, установки

...следующимобразом.Под действием плунжера 4 и упругих прокладок 5 кольцевым элементам 2 сообщают циклические синхронные п е ремещения относительно друг друга вдоль рабочей полости кристаллизато- Р а и по каналу 3 в зазоры между кольевыми элементами 2 подают жидкую40 смазку. Затем по каналу газовой системы 10 в рабочую полость кристаллизатора подают газ и после этого через литниковый канал 8 подают жидкий менфалл формирующий слиток 12, которыи45 вытягивают посредством затравки 11. Когда зеркало жидкого металла в кристаллизаторе перекроет зазоры между стыкующимися поверхностями выступов 13 и углублений в верхней части крис 50таллизатора повышается давление газа элементов, стравливание газа по зазорам между кольцевыми элементами...

Номер патента: 1340676

Опубликовано: 30.09.1987

Авторы: Авсенин, Стельмах

МПК: A01H 1/04

Метки: мягкой, озимых, пшеницы, форм, яровых

...озимоймягкой пшеницы от скрещивания двух яровых родительских компонентов осуществляется следующим образом.По каталогам были отобраны сорта мягкой яровой пшеницы с моногенно доминантным контролем ярового типа развития.Причем их яровость контролировалась неаллельными генами: доминантные только по локусу Чгп 1 (соответственно рецессивные по Чгп 2 и Чгп 3 сорта Безенчукская 138, Безенчукская 140, 1) гапа 8, Рго 1 ог, а 1 апа 27, Ведю 1, бопс)че 4, )чог)п 29, Ьопп 50); в доминантные только по локусу 15 Чгп 3 (сорта Волга 55, )цра 1 есо 73, Тагпа,Моги 61); доминантные только по локусу Чгп 2 (сорта Димитровка 5 14.В условиях полевого посева летом были получены гибридные семена первого поколения. Указанные гибридные потомства Г 1 вы севали...

Номер патента: 1334059

Опубликовано: 30.08.1987

Авторы: Гребеневич, Кругляк, Маркман, Нейман, Разумовский, Стельмах

МПК: G01N 1/10

Метки: автоматический, жидкости, пробоотборник

...с атмосферой попневмопроводам 19,18,16,21 и 12. За счет атмос 59 2ферного давления происходит удаление избытка жидкости в дозаторе 2 до требуемого объема, задаваемого глубиной Н погружения всасывающего патрубка 5. Удаление избытка жидкости происходит до тех пор, пока уровень жидкости в дозаторе 2 не упадет до нижнего обреза всаывающего патрубка 5 и давление во всасывающей магистрали не сравняется с атмосферным давлением, под действием которого находится внутренняя полость дозатора 2.Через заданный промежуток времени,достаточный для удаления из дозатора 2 избыточного количества жидкости, отключается клапан 9, соединяя с атмосферной внутреннюю полость пневмоцилиндра 6 по пневмопроводам 17,16, 21 и 12, Под действием...

Номер патента: 1303918

Опубликовано: 15.04.1987

Авторы: Монько, Сотников, Стельмах, Сураев

МПК: G01N 24/10

Метки: автодинный, спектрометр, эпр

...7 с источником 8 20опорного напряжения и цепью 9 управления. Спектрометр содержит такжеблок 10 регистрации сигнала с входной цепью, например, на основе согласующего трансформатора.Управляющий электрод (база) выходного транзистора, включенного посхеме эмиттерного повторителя, заземлен, например, конденсатором 12, авходная цепь 11 блока 10 регистрациивключена между источником 5 питаниястабилизатора 6 и силовым (коллекторным) электродом транзистора.Автодинный спектрометр работаетследующим образом. 35Мощность СВЧ, поступающая в камеру 3 от генератора 1 с диодом 2, частично поглощается исследуемым образцом 4, Отраженная от камеры 3 частьмощности взаимодействует с генераторным диодом 2 и изменяет его импецанс,что вызывает изменения...

Номер патента: 1303917

Опубликовано: 15.04.1987

Авторы: Мытько, Папков, Сенчук, Стельмах, Трофимов

МПК: G01N 24/10

Метки: отражательным, резонатором, спектрометр, эпр

...орган 7 коррекции амплитуды отраженной мощности СВЧ (например, на осыове малогабаритного металлического штыря).Спектрометр ЗПР работает следующим образом.30Мощность СВЧ от генератора 1 поступает через циркулятор 2 в измерительный резонатор 4, Отраженная от резонатора 4 мощность, содержащая информацию о сигнале ЭПР, поступает 35 через циркулятор 2 в цепь детектора 3, которым и выделяется сигнал ЗПР.Мощность СВЧ, отраженная от резонатора 4 как узкополосного диспергирующего элемента, несет в своей ам- , 40 плитуде и фазе информацию о степени расстройки частоты генератора 1 от частоты резонатора 4. С помощью органа 7 коррекции в цепи детектора 3 . часть этой мощности через циркулятор 45 2 направляется к генератору 1 и воздействует на его...

Номер патента: 1296285

Опубликовано: 15.03.1987

Автор: Стельмах

МПК: B22D 11/07

Метки: кристаллизатор, металла, непрерывной, разливки

...5,К плунжеру 4 подведен патрубок 6 для подвода жидкости. Внутренняя поверхность корпуса 1 и внешняя поверхность кольцевыхэлементов 2 и 5 образуют полость 7 дляохлаждения кристаллизатора. Во всех кольцевых элементах соосно друг другу выполнены каналы 8 для подвода смазки в зазоры между ними.Кроме того, кристаллизатор содержитзатравку 9, слиток 1 О, рабочую полость 11кристаллизатора, металлопровод 12, перемычки 13 и 14, образующие подвижный инеподвижный блоки, упругие прокладки 15,более жесткие, чем прокладки 3, а такжезазор 16 между блоками кольцевых элементов. 25Устройство работает следующим образом.Посредством металлопровода 12 в рабочую полость 11 кристаллизатора подаютжидкий металл, формирующий слиток 10, вытягиваемый...

Номер патента: 1293765

Опубликовано: 28.02.1987

Авторы: Баранецкий, Богданов, Горбань, Гусев, Михайленко, Моргун, Плетнев, Стельмах

МПК: H01F 27/18, H01F 27/22

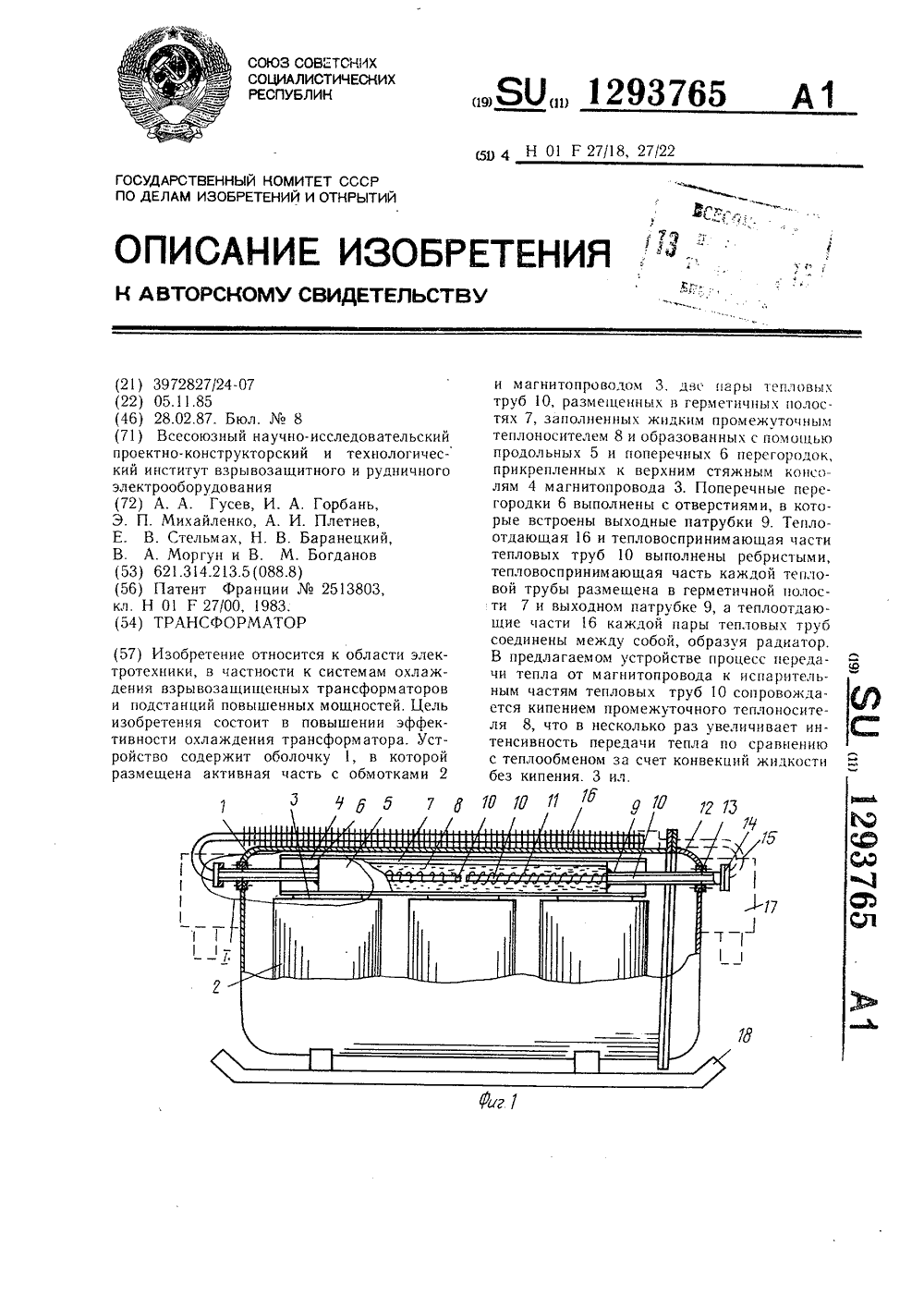

Метки: трансформатор

...трубах, перенос пара и его конденсация15 в оребренных теплоотдающих частях 16.Тепло от оребренных теплоотдающих частей6 передается окружающему воздуху,а сконденсированный теплоноситель поддействием, например, сил гравитации возвращается в испарительные части тепловыхзотруб в полостях 7. Таким образом происходит интенсивный перенос основного количества выделяющегося тепла непосредственноот активной части в окружающую атмосферу при малых термических сопротивлениях2 между магнитопроводом и промежуточнымтеплоносителем. Некоторое количество тепла от магнитопровода 3 и обмоток 2 воспринимается воздухом, заключенным в оболочке 1 и передается через стенки оболочки 1в окружающую атмосферу.Процесс передачи тепла от магнитопровода к испарительным...

Номер патента: 1260245

Опубликовано: 30.09.1986

Авторы: Аронский, Белов, Маршанников, Стельмах

МПК: B30B 13/00, B30B 15/34

Метки: оболочек, оребренных, штамповки

...враз (фиг. 2). Вставки 7,д (с(,1.6) раньше вставок 5 касаются заготовки и начинают ее деформировать. Материал заготовки течет в пазы, выполненные во вставках 7, и вытесняется под вставки 5 до того момента, пока вставки 5 не коснутся материала заготовки. Расчеты, основанные на геометрических размерах устройства и положениях теории течения тонкого пластического слоя, показывают, что под вставки 5 из под вставок 7 вытечет объем металла Ъ,: 5(н.-н.) и ( - в.Ь и б + 5 сп И+В)9 с,где 5 - площадь рабочей поверхностивставок 7;Н, и Н - соответственно начальная и конечная толщина заготовки;1, и 1, - размеры вставок 5 и 7 по дуге,Общий избыточный объем металла, который должны вместить пазы 6 с увеличенной глубиной, равняется сумме Ъ, + Ъ,где Ъ" -...

Номер патента: 1255636

Опубликовано: 07.09.1986

Авторы: Иванова, Мацеевский, Полехова, Попов, Стельмах, Фиошин, Черная

МПК: C09K 5/06

Метки: состав, теплоаккумулирующий

...4786/29 емПроизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 Изобретение относится к разработке теплоаккумулирующих составов, используемых для аккумулирования сол"нечной энергии с последующей ее отдачей в форме теплоты в теплицах идля обогрева промышленных и бытовыхпомещений, а также в термостабилизирующих устройствах для поглощениятепла, выделяющегося при длительнойэксплуатации циклически работающейаппаратуры,Целью изобретения является обеспечение работоспособности составапри 16,3 - 13,6 С.П р и м е р. В металлическую пробирку вносят кристаллогидраты солейнитрата цинка, лития и марганца,взятые в определенных соотношениях.оПри 40 С смесь расплавляют и перемешивают.В таблице приведены данные потемпературе и теплоте...

Номер патента: 1242343

Опубликовано: 07.07.1986

Авторы: Базарнов, Галеев, Касичев, Стельмах, Шах

МПК: B24D 5/06

Метки: круг, шлифовальный

...Паз взаимодействует с соответст, вующим ему сектором круга посредством эксцентриковой втулки 16, проходящей сквозь паз и посаженной нацапфу стяжки до упора в бурт ее с .последующим закреплением винтом 17,На планшайбе 12 со стороны, прилегающей к секторам, имеются радиальныепазы 18 по всей длине спиральных па.зов 15 на глубину, равную высоте цапф 8. Снаружи планшайбы нанесенашкала 19, указателем для которойслужит риска 20 на шайбе 13,Цена деления шкалы диска, т.е.центральный угол С между штрихамишкалы определяется в зазисимости отвыбираемого конструктивно центрального угла /3 рабочего участка паза15 и величины подъема спирали наэтом участке,Эксцентриситет е втулки 16 долженбыть не менее половины максимальнойтолшины алмазоносного слоя,...

Номер патента: 1241077

Опубликовано: 30.06.1986

Авторы: Дубинин, Кисленко, Стельмах

МПК: G01M 3/04

Метки: герметичность, испытания

...газ высокого давления, который при вывернутом винте 12 прижимает тарель 20 к седлу 19 и ,тем самым перекрывает штуцер, 23 клапана 16 от источника 22 защитного газа. Вращая винт 12, сжимают пружину 13, усилие от которой передается на . мембрану 11, а от нее через шток 17 на тарель 20. При этом тарель 20 от-, ходит от седла 19, дросселируя эжек- тирующий газ высокого давления до необходимого значения. Сдросселированный газ по трубопроводу через тангенциальные каналы 5 поступает в вихревую камеру 4 и сопло 6, из которого вытекает в форме полого конуса с образованием в приосевой области и на поверхности иэделия зоны отрицательного давления.Перемещением винта 12 в вихревой камере 4 создают такую интенсивность вращения эжектирующего газового...

Номер патента: 1239571

Опубликовано: 23.06.1986

Авторы: Стельмах, Толстых, Федорук, Цвирко

МПК: G01N 24/10

Метки: изотропных, линий, многокомпонентном, повышения, разрешающей, регистрации, спектре, способности, эпр

...что при многократном суммировании сигналов ЗПР монокристалического образца с фиксированной ориентацией интенсивность изотропной и анизотропной части спектра растет пропорционально числу циклов сумми. - рования. В то же время при суммировании сигналов с изменением ориентации случайным образом анизотропная часть ориентационно усредняется в слабый фон, а интенсивность изотропной части растет пропорционально числу циклов суммирования. Если число циклов суммирования при изменении ориентации и без изменения ориента,ции равно, то после вычитания обоих сигналов выделяется только анизотропная часть спектра. П р и м е р. На спектре ЭПР, работающем в 3-сантиметровом диапазоне, при температуре 300 К проводят регистрацию спектра образца...

Номер патента: 1235636

Опубликовано: 07.06.1986

Автор: Стельмах

МПК: B22D 11/07

Метки: кристаллизатор

...по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 415 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к металлургии, в частности к системам смазки устройств для непрерывного литья заготовок.Цель изобретения -- повышение стойкости кристалл изатора и качества слитка.На чертеже показана схема кристаллизатора. В корпусе 1 кристаллизатора, формообразующая часть которого выполнена из кольцевых элементов 2 с упругими прокладками 3 между ними, в нижней части предусмотрена кольцевая проточка, в которук вставлен плунжер 4, связанный с нижним кольцевым элементом 5. С плунжером 4 сое. динсн патрубок 6 для подвода жидкости. Внутренняя поверхность корпуса 1 и внешние поверхности кольцевых элементов 2 и...

Номер патента: 1228001

Опубликовано: 30.04.1986

Авторы: Мытько, Навоша, Папков, Стельмах, Стригуцкий

МПК: G01N 27/72

Метки: индикатор, эпр-спектроскопии

...обусловэ+ленный внедрением ионов Сг в решеткуМяО. Из чертежа видно, что вследствиеузости сигналов индикатора и большойвеличины сверхтонкого расщепленияотсутствует перекрывание спектровЭПР индикатора и гуминовых кислот, ав спектре ЭПР гумнновых кислот приН,= 0,3 гс появляется дополнительныйболее широкий сигнал, где Н, - напряженность магнитного СВЧ-поля.Были приготовлены образцы индикатора предлагаемого состава, представленные в таблице, которая подтвержда.ет выбор соотношения компонентов 2 О.индикатора.На чертеже представлен суммарныйспектр ЭПР индикатора и гуминовыхкислот,Предлагаемый индикатор изготавливают путем отжига на воздухе смесипорошка МнО с соединениями Мп и Сгпри 800 С в течение 1-4 ч. Исходнуюсмесь получают путем...

Номер патента: 1227826

Опубликовано: 30.04.1986

Авторы: Богдан, Козлов, Стельмах, Щегорцов

МПК: F02N 15/08

Метки: внутреннего, двигателя, передача, пускового, сгорания, силовая

...запуска пусковой двигательработает с частотой, соответствующей минимальным оборотам холостогохода, Вращение передается с шестерни коленчатого вала пускового двигателя через промежуточную шестерню на шестерню 2 редуктора 1, наступице которой смонтирован роликовый механизм 4 свободного хода,при чем ролики 8 механизма 4 свободногохода находятся в контакте со ступицей шестерни 2, воспринимая черезрадиально-подвижные колодки 9 усилие пружинного разрезного кольца 11.40 За счет сил трения, возникающих между ступицей шестерни 2 и роликами 8,механизм 4 свободного хода получаетвращение в направлении, показанномстрелкой на фиг,2, Центробежные силы,возникающие при вращении от роликов,колодок и кольца, не в состоянии преодолеть упругость...

Номер патента: 1221374

Опубликовано: 30.03.1986

Авторы: Долоткин, Ефименко, Смолин, Стельмах

МПК: E21D 21/00

Метки: анкер, инъекционный

...является повышение надежности герметизации шпура.На чертеже изображена схема инъекционного анкера.Инъекционный анкер включает неподвижную и подвижную части. Неподвижная часть состоит из стержня 1 с замком 2, подвижная - из инъекционной трубки 3 с обратным клапаном 4, эластичной втулки 5 со стяжными элементами 6 и направляющим кольцом имеющим сквозные отверстия 8, а также из трубы 9 с патрубком и запорным приспособлением 10 и уплотнительной манжетой 11. Окончательную 1 иксацию анкера осуществляют с помощью опорной плиты 12 и гайки 13. К запорному приспособлению 10 и инъекционной трубке 3 подсоединены высоконапорные рукава 14 и 15 соответственно.Инъекционный анкер работает следующим образом.В предварительно пробуренный 1шпур 16...

Номер патента: 1216237

Опубликовано: 07.03.1986

Авторы: Евдокименко, Стельмах, Счисленок, Шитов

МПК: E01D 22/00

Метки: чугун

...ввод в составчугуна кобальта и церия благоприятно сказывается на исследованныхсвойствах сплава, что связано с ихвлиянием на структуру чугуна. Введение в состав материала церия существенно измельчает первичную структу,ру чугуна. Повышение дисперсностиэвтектических зерен способствует измельчению графита и более равномерному расположению его в металлическойматрице. Около ЗОУ графита имееткомпатную форму. Кобальт дополнитель-,но легируетметаллическую основу чугуна, повышает дисперсность эвтектоида,П р и м е р , Для изучения структуры и свойств-,предлагаемого материала выплавляют чугуны, содержащие основные компоненты на разных уровнях,а также известный сплав со среднимуровнем содержания ингредиентов, Испытания на...

Номер патента: 1215856

Опубликовано: 07.03.1986

Автор: Стельмах

МПК: B22D 15/00

Метки: кокиль, литья, микропористый

...выполнен литриковый канал 6,Система 7 газового охлаждения и выталкивания отливки состоит из каналов 8 и 9, выполненных в двух полукокилях, запорного клапана 10 литникового канала 6, выпускных отверстий для газа 11 и 12 с управляемымиклапанами 1 3 и 14.Способ литья осуществляется следующим образом.Производят заливку металла черезлитниковый канал Ь при открытом запорном клапане 10 и выпускных отверстиях 11 и 12 для газа. Сразу послезаливки металла запорным клапаном 10закрывают литниковый канал 6, клапанами 13 и 14 давления закрывают выпускные отверстия и подают газ в каналы 8 и 9 системы охлаждения и выталкивания отливки. На протяжении затвердевания металла давление газа вканале 8 верхнего полукокиля держатвыше, чем в канале 9...

Номер патента: 1211618

Опубликовано: 15.02.1986

Авторы: Игумнов, Стельмах, Шатерников

МПК: G01M 3/04

Метки: вихревой, течеискателя, щуп

...образом,Чистый сжатый газ, не содержащий в своем составе пробного газа,или воздух с минимальной концентрацией пробного газа подают в клапан 17. При поиске и замере негерметичности клапан 17 фиксируют вкрайнем положении, при котором подачу защитного газа в основную вихревую камеру 2 осуществляют толькочерез тангенциальные каналы 3. Вэтом режиме защитный газ вследствиекасательного расположения тангенциальных каналов 3 по отношению к 50вихревой камере 2 и достаточного перепада давления на них приобретаетвихреобраэное движение с образованием в центральной зоне области пониженного давления. При этом защитный газ, попадая в основную вихревую камеру 2, через какал 18 и тангенциальные каналы 3 разделяется на выходе иэ нее на два потока....

Номер патента: 1205053

Опубликовано: 15.01.1986

Авторы: Лобкова, Михайлюк, Стельмах

МПК: G01R 25/00

Метки: разности, фаз

...1 частоту сигнала промежуточной частоты на выходах усилительносмесительных каналов 2-4 удерживаютнеизменной. Коммутатор 1 и коммутатор 9 полярности сигнала работаютсинхронно в два такта, при этом- период коммутации;- длительность четного и нечетного тактов соответственно.В нечетные такты из синхронизатора 7 на коммутатор 1 поступают нечетные синхронизирующие импульсы, при этом исследуемый сигнал с первого входа коммутатора 1 подают на его первый выход и далее на сигналь.ный вход усилительно-смесительногоканала 2, а исследуемый сигнал свторого входа коммутатора 1 подаютна его второй выход и далее на сигнальный вход усилительно-смесительного канала 3. В четные такты из синхронизатора 7 на коммутатор 1 поступают четные синхронизирующие...

Номер патента: 1203416

Опубликовано: 07.01.1986

Авторы: Пальчик, Саланович, Стельмах, Цвирко

МПК: G01N 24/10

Метки: гомодинный, парамагнитного, резонанса, спектрометр, электронного

...И ОТКРЫТИЙ К АВТОРСКОМУ СВИДЕТЕПЬСТВ(71) Белорусский ордена Трудоноо Красного Знамени государстаенный упинерсиег им. В. И. )ениа и Научно-исследоиатеиьский инсгитут прикладных ф)з)п(к( ( проблем им ака,. А. Н. (.,еаченко(54) (57) ГОМО;ИНН)Й Г;1:.КТРОЧ.Т) ЭЛЕКТРОННОГО 11 АРАМАГНИ 11101 О РЕЗОНАН(:А (Э 1 Р), содержа(ийе нра тор мо(иости Г.ВЧ, перный и тороп ПИРКГ 51 ТОРЬ, ПЕРБЫИ ОТРаж 11011 ОС, 11 ОИ- тель моности (. В Ч, изм ерител ьы й резонатор, систему регистрапии с)г)г 1 Э 1 Р, погг 10(а 01 и Ос,абите.ь и фаон .(тектор, пр)н.м ы(О.( ге(р;(тор; мопносгнПО (КЛК)1(Н , Б),О 1) П(Р 0 О ППРК) 5151 ГОР 1,1(.,)БЬн БЬ),ОД КОТОРО 1 О ПО,(К,)1 ОЧ(. Н и и ОД)ПОГ.10;1 ГОП(01 О ОС,;ОПГС,151, БЫ О,( НОТ 1 011(а 01,(Г (,11 б( 151,(К К)" е 1 К...

Номер патента: 1191800

Опубликовано: 15.11.1985

Авторы: Рутковский, Стельмах, Цвирко

МПК: G01N 24/10

Метки: автоподстройкой, парамагнитного, резонанса, спектрометр, фазовой, частоты, электронного

...включенных ослабителя 9 мощности СВЧ, фазовращателя 10, фазового детектора 11, блока 12 усиления исинхронного детектирования на частоте модуляции мощности СВЧ и блока 13 модуляционной регистрации производных сигнала ЭПР сигнального канала 14, состоящего из двух ответвителей 15 и 16 мощности СВЧ, ослабителя 17 мощности СВЧ, отражательного резонатора 18, включенного в измерительный канал с помощью циркулятора 19, ключевого модулятора 20 и второго циркулятора 21, первый вход которого соединен с циркулятором 19 измерительного резонатора 18, второй - с ключевым модулятором 20, например, на основе резонансной диафрагмы с р-и-диодом, а третий - с амплитудным детектором СВЧ 5 первого опорного канала 2. Выход ключевого модулятора 20...

Номер патента: 1191799

Опубликовано: 15.11.1985

Авторы: Грицюк, Поляруш, Саланович, Стельмах

МПК: G01N 24/10

Метки: парамагнитного, резонанса, спектрометр, электронного

...1 развертки магнитного поля, генератор 2 сигналов прямоугольной формы, стабилизатор 3 тока магнита, сумматор 4, блок 5 обработки сигнала ЭПР на основе электромагнита, тракта СВЧ и усилителя сигнала; ХУ-регистратор 6. Выходы генератора 2 сигналов треугольной формы и генератора 1 сигналов прямоугольной формы подключены к входам сумматора 4, выход которого подключен к входу горизонтальной развертки ХУ-регистратора 6, Ге нераторы 1 и 2, кроме того, синхронизированы между собой.На фиг.2 кривая 7 отображает форму напряжения на выходе генератора 2 сигналов; кривая 8 - форму тока через электромагнит; кривая 9 - гистерезисную зависи- мость напряженности магнитного поля Но от тока электромагнита; кривая 10 - форму напряжения на выходе...

Номер патента: 1180520

Опубликовано: 23.09.1985

Авторы: Гоц, Долоткин, Ефименко, Смолин, Стельмах

МПК: E21D 20/02

Метки: закрепляющего, многокомпонентного, нагнетания, раствора

...остановки нагнетания.На чертеже изображена принципиальная схема устройства для нагнетания многокомпонентного закрепляющего раствора.Предлагаемое устройство состоит из емкостей 1, содержащих компоненты раствора, связанных между собой посредством общих штоков 2 силовых 3 и нагнетательных 4 гидроцилиндров, механизма их раэдвижки из зубчато- реечной передачи, Фиксаторов 5 раздвижки, дополнительных цилиндров 6 и гидросистемы с дросселямн 7 для ,подачи рабочей жидкости в силовые 3 цилиндры. Фиксатор 5 раздвижки нагнетательного 4 и силового 3 гидроцилиндров выполнен в виде планок 8, диаметрально размещенных по образующей одного гидроцилиндра и взаимодействующих с направляющими пластинами 9 на другом гидроцилиндре. В планках 8 и направляющих...
