Сорокин

Номер патента: 869895

Опубликовано: 07.10.1981

Авторы: Заика, Литвишков, Лиханский, Логинов, Сорокин

МПК: B21B 39/16

Метки: вводная, клети, проводка, прокатной

...обмотки 6 составляет половину длины навивки средней обмотки 5 соленоида, ось которого совмещена с осью прожая двигаться по инерции, задается в прокатные валки.Таким образом, практически по всейдлине пропуска на заготовку действуют движущие силы электромагнитного поля, что 5 позволяет выдерживать соосность ее задачи в валки с осью прокатки, предотвратить искривление траектории ее перемещения, устранить трение о внутреннюю поверхность пропуска, т.е, повысить надежность задачи коротких заготовок по всей длине проводки.Усилие задачи заготовки в валки, а также время прохождения ею пропуска регулируется силой периодически пропущенного через силовые обмотки соленоида электрического тока.При прокатке в несколько ниток синхронная задача...

Номер патента: 869717

Опубликовано: 07.10.1981

Авторы: Гопка, Зыков, Сорокин

МПК: A01K 5/02

Метки: кормораздатчик

...из эластичного материала,а их свободные концы зубчатыми и установлены с воэможностью совмещениявыступов зубьев створки б, которыеснабжены металлическими пластинами 8,с впадинами зубьев створки 7,которыеснабжены электромагнитами 9. К свободным концам створок шарнирно при-креплены у их торцов 10 равновеликие планки 11, края которых шарнирносоединены между собой. Перемещение , 1 Окормораздатчика осуществляется отзлектропринода 12, связанного с прицепным кабельным устройством 13, имеющим механизм 14 привода для движенияпо монорельсу 4 и вращающийся барабан 15 с кабелем, Для использованиякормораздатчика в нескольких секцияхкормовой проход 16 животноводческогопомещения 17 оборудуется стрелками 18.В кормоцехе 19, примыкающем к...

Номер патента: 868251

Опубликовано: 30.09.1981

Авторы: Рублев, Сорокин, Червоный

МПК: F22B 35/00

Метки: котлов, параллельно, производительности, работающих

...Блок 12 ограничения свя. зан с датчиками расхода топлива 14, раз режения 15, расходов воздуха 6 и воды 1и тепловой нагрузки 18, установленных ва каждом котле,868251 формула изобретения Топ Составитель В. НазаровТехред А. Бойкас Корректор МТираж 472 ПодписноеГосударственного комитета СССРлам изобретений и открытийква, Ж - 35, Раушская наб., д. 4/5Патент, г. Ужгород, ул. Проектная, 4 Коста Редактор К. ЛембакЗаказ 8287/46ВНИИПИпо д13035, МоФилиал ППП Блок 12 ограничения содержит значения верхнего и нижнего пределов изменения указанных параметров.Система работает следующим образом.Блок набора программы задает последовательность подключения моторных задатчиков 8 и 9 нагрузки котлов 1 и 2 к главному регулятору 10, т. е. последовательность...

Номер патента: 867344

Опубликовано: 30.09.1981

Автор: Сорокин

МПК: A01G 23/08

Метки: деревьев, закрепления, лесозаготовительной, машине

...и с боков усиленй листами 7, а сверху и снизу снабжены роликами 8, по которым перемещаются штанги 9. Продольные оси стоек повернуты к продольной оси лесозаготовительной машины и сходятся в задней части накопителя 10 деревьев, что позволяет крепить одно или несколько деревьев.Штанги 9 несут на своих верхних концах замки 11, удерживающие верхнюю часть постоянно замкнутой рабочей петли 2, образованной канатом 12, который пропущен через роликовый блок 13, закрепленный на опорах 14 погрузочного щита.Нижняя часть 15 постоянно замкнутой тросовой петли закреплена известным способом на передней части по воротного накопителя деревьев.Механизм раскрытия и стягивания рабочей петли выполнен в виде вертикально установленного гидроцилиндра 16, шток...

Номер патента: 866667

Опубликовано: 23.09.1981

Авторы: Бурлаков, Ещин, Заровский, Кербецов, Кулагин, Розанов, Сорокин

МПК: H02M 7/06

Метки: переменного, постоянное, трехфазный

...схеме обеспечивает. ся создание одинаковых по амплитуде напряжений, сдвинутых по фазе на равные углы. При этом частота пульсаций рО выпрямленного напряжения при нечетном п составляет бп 1, где Г - частота пульсация питающего напряжения.На векторных диаграммах (фиг. 2-4), точки, соответствующие напряжениям 2 З на выводах основных и вспомогательных обмоток, подключенных к вентильному мосту, лежат на одной окружности и делят ее на Зп,равных частей. При нечетном и каждая точка, например 1., 30 с двумя противолежащими наиболее удаленными точками, например Р и В, дает два результирующих вектора на" пряжения (показаны штриховыми линиями), Таким образом, получается система из Зи векторов, повернутых относительно друг друга на угол и...

Номер патента: 866403

Опубликовано: 23.09.1981

Авторы: Антонов, Афанасьев, Денкевич, Луканин, Садовников, Сорокин

МПК: F28D 7/06

Метки: газов, запыленных, теплообменник

...с зазором оФносительно поддона-накопителя, распоО ложенного в нижней части корпусаГ 13.Недостаток известного теплообменника заключается в том, что в них не обеспечивается самоочищенне труб от заноса пылью и поэтому требуется на 15 личие электровибратора, иногда нескольких электровибраторов, что усложняет конструкцию теплообменника и увеличивает энергозатраты на его работу,39Цель изобретения - обес ние я наружной поверхност ремя обдува труб пото твердыми частицами, п ни по размеру превосхомежду трубами, прижи В момент непоступлени тока, что неизбежно и866403 4 дения машин н тем самым продлить срок их слжубы,формула изобретения оставитель Т, Ю ехред И.Асталоа а В. Еремее е.Шароши рректов аказ 8057/63 Тираж 709ВНИИПИ Государственного...

Номер патента: 866333

Опубликовано: 23.09.1981

Авторы: Артемов, Баканов, Билявский, Демидова, Сидоров, Сорокин, Филатова

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...5 и затем, пройдя через сепарационные блоки 6, разделяется напар, который отводится с помощью трубы 4, и воду, выводимую из корпуса 1через коллектор 7, трубу 8 и патрубок13. Вода, отделенная в кольцевом канале 5 на пластинах 15, через щели 14поступает в полость 20 обтекателя изатем через трубку 19 отводится непосредственно в кольцевой коллектор 7,Снабжение сепаратора обтекателем,образованным двумя перфорированными пластинами, соединенными под острымуглом, обращенным вершиной к патрубку подвода пароводяной смеси и трубкой, соединяющей полость обтекателяс кольцевым коллектором, позволяетповысить надежность сепаратора путем защиты трубы для отвода пара отвоздействия потока пароводяной смесии производительность эа счет увеличения скорости...

Номер патента: 865181

Опубликовано: 23.09.1981

Авторы: Диденко, Дунаев, Костин, Левчук, Максимов, Петров, Раскатов, Рейнгарт, Сорокин, Телешев, Теньковских

МПК: A01D 15/04

Метки: корнеклубнеплодов, лука, уборки

...12, Всредней части вала 9 установленопорный элемент, выполненный в виде ролика 14 со сферической поверхностью Машина работает следующим образом.Подкопанный лемехом 4 пласт почвы с убираемой культурой поступает на прутковый транспортер 5, где по мере его продвижения происходит сепарация разрушенных почвенных частиц сквозь зазоры прутков. В зоне расположения вала 9 механизма встряхивания почвен ные комки подвергаются воздействию встряхивающих элементов 10 через по-. лотно транспортера 5, в результате чего почвенные комки разрушаются и сепарируются, а корнеклубнеплоды поступают на последующие рабочие органы машины, например, выгруэной транс портер 6. Размещение встряхивающих элементов 10 на противоположных относительно оси вала 9 сторонах...

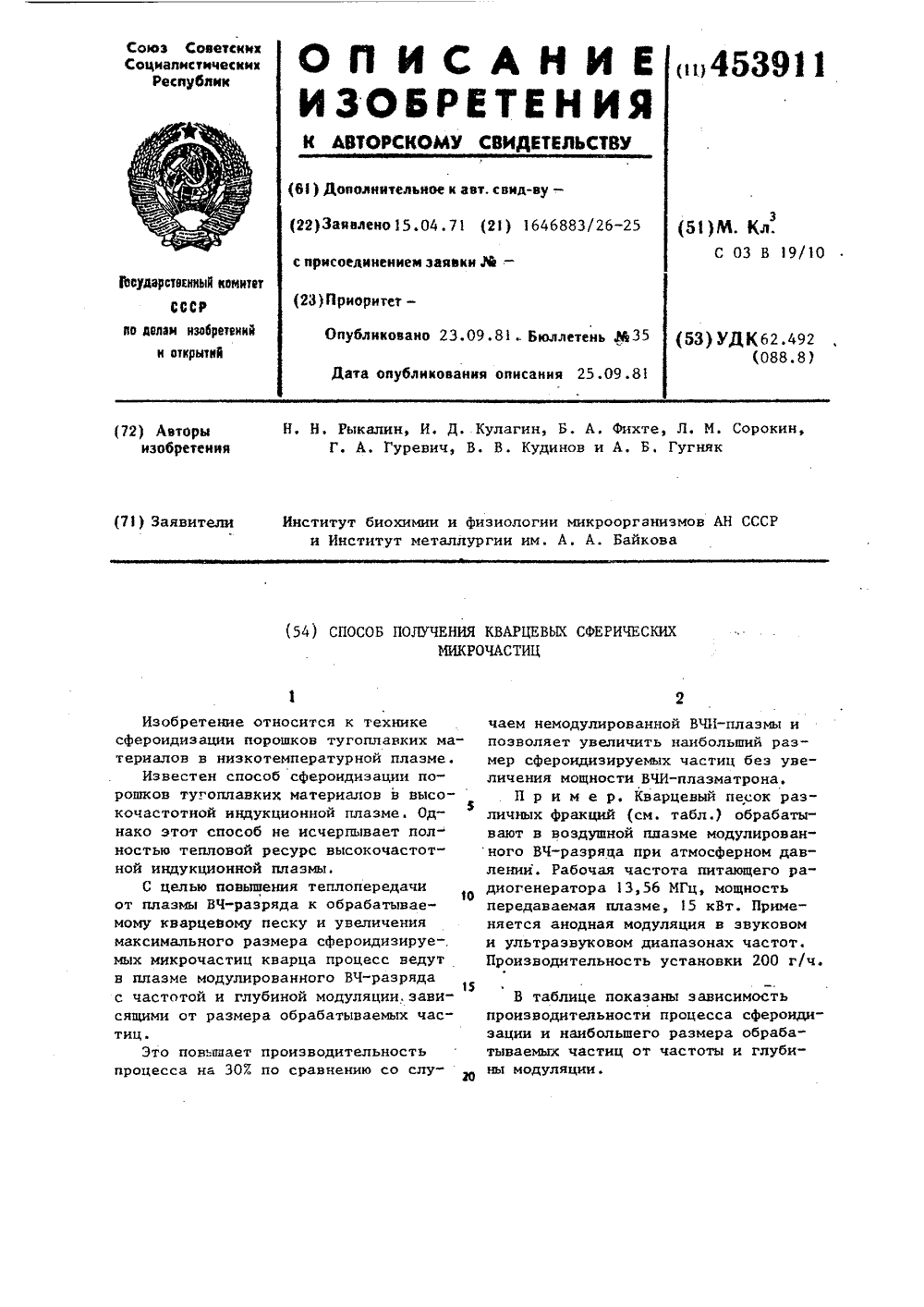

Номер патента: 453911

Опубликовано: 23.09.1981

Авторы: Гугняк, Гуревич, Кудинов, Кулагин, Рыкалин, Сорокин, Фихте

МПК: C03B 19/10

Метки: кварцевых, микрочастиц, сферических

...глубиной модуляции,зависящими от размера обрабатываемых час- ТИЦЭто повышает производительность процесса на ЭОХ по сравнению со случаем немодулированной ВЧИ-плазмы и позволяет увеличить наибольший размер сфероидиэируемых частиц беэ увеличения мощности ВЧИ-плазматрона.П р и м е р. Кварцевый песок различных фракций (см. табл.) обрабатывают в воздушной плазме модулирован" ного ВЧ-разряда при атмосферном давлении. Рабочая частота питающего радиогенератора 13,56 МГц, мощность передаваемая плазме, 15 кВт. Применяется анодная модуляция в звуковом и ультразвуковом диапазонах частот. Производительность установки 200 г/ч. В таблице показаны зависимость производительности процесса сфероидизации и наибольшего размера обрабатываемых частиц от частоты...

Номер патента: 383363

Опубликовано: 23.09.1981

Авторы: Гугняк, Гуревич, Кулагин, Рыкалин, Сорокин, Фихте

МПК: C01B 33/12

Метки: кварцевого, песка

...обработки додецилбензолсульфонатом натрия, обработки электрогидроударом, горячей сушки и магнитной сепарации.Однако такой способ сложен, т.е. процесс многостадиен и длителен,Для упрощения и интенсификации15 процесса предлагается способ, при котором нагревание ведут до температуры кипения двуокиси кремния в воздушной плазме высокочастотного безэлектродного разряда, Время процесса уменьшают до 1 О С но сравнению с дф 5 ч ( в 10 тыс. раз) и весь процесс состоит из одной операции. Пр и м е р . Песок (фракция 80250 мкм) обрабатывают в воздушнойплазме; мощность плазменного разряда 12 кВт, производительностьустановки 320 г/ч,В таблице дано содержание железаи сопутствующих ему металлов в Люберецком кварцевом песке до и...

Номер патента: 864105

Опубликовано: 15.09.1981

Авторы: Рогачев, Сорокин, Трахтенберг, Шкатов

МПК: G01N 27/90

Метки: параметров, тел, электропроводящих

...О.филиппова Редактор М, Келемеш Техред М. Табакович Корректор О. БилакЗаказ 7771/63 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР о по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП фПатент", г. Ужгород, ул, Проектная, 4 Способ измерения параметров электропроводящих тел, например электропроводности, заключается в следующем.В контролируемом объекте (на чертеже не указан) с помощью системы электромагнитных катушек с ферромагнитным сердечником, питаемого от генератора 1 переменного тока преобразователя 2, возбуждают вихревые токи. Компенсатором 3 выделяют сигнал, связанныи с распределителем вихревых токов. Выбирают уровень этого сигнала, сравнивая его с помощью нуль-органа 4 с величиной...

Номер патента: 864012

Опубликовано: 15.09.1981

Автор: Сорокин

МПК: G01F 23/00

Метки: давлением, емкостях, работающих, уровня

...и уплотнительная канавка, в которой установлен эластичный кольцевой уплотнительный элемент б. Узел крепления трубы выполнен в виде первой втулки 7, второй нтулки 8, нажимной гайки 9 и цилиндрической пружины сжатия 10. Первая втулка 7 выполнена с наружным буртиком н нижней части и разрезной конической цангой в верхней, при этом нижним торцом втулка опирается на уплотнительный элемент б, что способствует дополнительному обжатиюуплотнительного элемента вокруг трубы, вторая втулка 8 выполнена с коническим отнерстием, конусность которой равна кон,сности цанги - это способствует лучшему обжатию цанги и исключает проворот втулки при нанорачивании гайки 9. Пружина 10 установлена межпу буртиком первой втулки 7 и нижним торцом второй втулки...

Номер патента: 863860

Опубликовано: 15.09.1981

Авторы: Баранов, Волков, Денкевич, Зеленкин, Калиниченко, Петровский, Сорокин

МПК: E21C 41/04

Метки: забоев, очистных, разворота

...одновременно с проведением внешней и внутренней обводных выработок проводят про межуточную обводную выработку, при этом последнюю на участке от начала до конца разворота забоев смещают в сторону внешСпособ уш Язом.При разработке пласта полезногопаемого спаренными очистными забоямподходе к границам выемочного поляводят внешнюю, промежуточную и внунюю обводные выработки, при этом оную выработку смещают в сторону внеобводной выработки на участке от ндо конца разворота забоев. Обводнуюботку могут смешать на расстояние, опляемое из соотношения Ь 1 = ( ( - )++ 0,5 -- " - 0,5) 1 где Ь 1 - расстсмешения, м; 1 - обшая длина спареочистных забоев, м; г - радиус закрния внутренней обводной выработки, м863860 рмула изобретени прин 1. А .1 чо 67372....

Номер патента: 863112

Опубликовано: 15.09.1981

Авторы: Голубев, Лебедик, Лиханский, Мазов, Сорокин, Тимченко

МПК: B21H 8/00

Метки: заусенцами, периодических, продольной, прокатки, профилей

...профилей, произ водство которых можно осуществлять продольной прокаткой в периодически калиброванных валках. Увеличением тянущей способности образующихся заусенцев на переходных участках профиля улучшают условия захвата металла валками и обеспе п- вают прокатку профилей с большими перепадами от меньшей высоты к большей. Увеличение тянущей способнссти заусенцев осуществляют за счет принудительного сообщения металлу профиля в зоне образ ввния заусенцев скорости, в 1,01-1;04 раза большей скорости металла в зоне деформации. Нижний предел диапазона рассогласования скоростей металла в зоне образования заусенцев и в зоне деформации, равный 1,01, выбран минимальным из условия обеспечения захвата металла валками при формировании...

Номер патента: 753319

Опубликовано: 07.09.1981

Авторы: Ермаков, Сорокин

МПК: H01L 39/24

Метки: изучения, перехода, фазового

...(Н,Т) повторяют измеренияи таким образом изучают фазовый переход во всей области метастабильныхсостояний от кривой равновесия до границ устойчивости фаз.На фиг. 1 приведены гистограммыопытов по определению средних временжизни метастабильных фаэ в ртути притемпературе З,б Е:1 а.- нереохлаждение: Н= 30 Э,и с 255, Р = 6,7 с.551 б, - перегрев: Н= 20 Э, и202,т= 0,1 с,На фиг. 2 дана зависимость среднего времени жизни метастабильныхфаэ от напряженности магнитного поляпри температуре З,б К: 602 а - переохлаждение, 2 б - перегрев,Исследуемый цилиндрический образецрасполагают по оси магнитной системы,состоящей иэ сверхпроводящего соленоида, задающего внешнее магнитное 65 поле, вспомогательного соленоида и системы катушек, позволяющих...

Номер патента: 862162

Опубликовано: 07.09.1981

Авторы: Процан, Сорокин, Шаранков

МПК: G08C 9/00

Метки: код, перемещений, преобразовате, угловых

...частоты соответственно, авыход второго делителя частоты подключен к блоку управления. 30Структурная схема преобразователя представлена на чертеже,Преобразователь содержит генератор 1, подключенный к первому дели"телю 2 частоты и через блок 3 питания 15к Фаэовращателю 4, выход которого подключен к второму делителю 5 частоты.Выходы делителей 2 о 5 и генератора 1 подключены к блоку 6 преобразования Фазы в число импульсов, выход 2 Окоторого подключен к счетчику 7, Входблока 8 управления соединен с выходомделителя 5, а выходы подключены к установочным входам делителя 2 и счетчику 7.Преобразователь работает следующимобразом.Сигналы с генератора 1 поступаютв блок 3, где формируется многофазноенапряжение питания фазовращателя...

Номер патента: 862147

Опубликовано: 07.09.1981

Авторы: Белов, Любовицкий, Павлов, Сорокин

МПК: G05B 23/02

Метки: информации, обрабатываемых, партиях, регистрации, текстильного

...опроса 20 об окончании сбора дополнительной информации из данного блока 18 с сигналом об окончании обработки партии материала блоком управления 10 вырабатывается сигнал, по которому эакрываетсяблок разрядных ключей 24 и ключ 4, включается блок расширения опроса 5, блоки разрядныхключей 2 3 и 24, а также ключ 4, отключается блок расширения опроса 5, блоки разрядных .ключей 23 и блокиратор 21, а также передается информация в блок регистрации выработки 16. При этом тактовые импульсы через блок расширения опроса 5 поступают в счетчик 7, который с помощью распределителя 9 производит считывание и передачу информации иэ формирователя служебных признаков 14 (обеспечивается включение и выключение блока регистрации выработки 16, выбор...

Номер патента: 861775

Опубликовано: 07.09.1981

Авторы: Алексеев, Андреев, Сорокин, Чертков, Штангей

МПК: F15B 15/12

Метки: гидродвигателя, лопастей, неполноповоротного, разделительных, уплотняющее, упоров

...и 11 меньше глубины и длины пазов12 и 13.На разделительном упоре манжеты32 зафиксированы крышками 36, частьполостей 37, 38 и пластины 10, 11сообщены посредством отверстий 39 срабочей камерой 8, а часть - с камерой 9.На роторе 4 установлены уплотнительные кольца 40, Уплотняющее устройстзо лопастей и разделительныхупоров неполноповоротного гидродвигателя работает следующим образом.В начальный момент (до подачирабочю жидкости в одну из камер 8и 9) источник питания соединяетсяс каналом 6, и следовательно, с полостью 18 преобразователей 14. Приэтом плунжеры 16 переместятся наполный ход до упора их в бурт корпу.са 15, Воздействуя своими штоками 5 а 15 20 2 ЗО ЗЗ 40 4 на чашки 21 плунжеры 16 сожмут пружины 20, которые через другие чашки 22...

Номер патента: 861773

Опубликовано: 07.09.1981

Авторы: Баскарев, Грузинцев, Данилов, Иванов, Левин, Сорокин

МПК: F15B 15/00

Метки: пневмопривода, позиционирования

...- управляемый упорв продольном разрезе, на фиг, 3то же, в поперечном разрезе.Устройство содержит блок (фиг.1)-программного управления 1, пневмоцилиндр 2, внутри которого смонтирован полый шток 3 с поршнем 4, несущим зубец 5, Внутри полого штока 3соосно установлена втулка 6 с продольными пазами 7, с которыми взаимодействуют зубец 5 поршня 4, не позволяющий штоку 3 проворачиваться относительно пневмоцилиндра 2, и фиксатор 8, удерживающий раздвижной упор 9 от проворота относительно втулки 6 при вращении винта 10, установленного в подшипниках 11 и 12Выходной конец винта 10 через эластичную муфту 13 соединен с электродвигателем 14.Тормозная гидромуфта 15, охватывающая шток 3 и жестко связанная с пневмоцилиндром 2, через пневмогидравлический...

Номер патента: 861170

Опубликовано: 07.09.1981

Авторы: Клочко, Сорокин

МПК: B63B 59/02

Метки: кранцевое

...отверстиями 7 на боковой поверхности и уплотнением 8 на торце гильзы 6. На гильзах установлены золотники 9 и 10, корпусы ,которых поджаты пружинами 11 и 12 и телескопически входят друг в друга. На корпусе 5 установлена на оси 13 рукоятка 14 с упором 15, взаимодействующим с торцом золотника 10,вое устройство работает следуюзом.дном положении золотники 9 и 10 и 11 и 12 поджаты к уплотнениперекрывают перепускные отверразобщая полости кранцев (фиг, сообщения полостей, поворачивая 14, упором 15 золотник отжимаво и давление в полости между уравнивается с давлением в поанца. Под воздействием этого дав 861170ления оба золотника отжимаются наружу, открывая перепускные отверстия 7 на гильзах б, чем обеспечивается сообщение полостей...

Номер патента: 860232

Опубликовано: 30.08.1981

Авторы: Гурьянов, Миняев, Сорокин

МПК: H02M 3/315

Метки: постоянного

...частотой. Носигналы управления пока на управляющие электроды тиристоров 1 и 2 непопадают, так как контакты 13 и 14замкнуты, Через некоторое время, достаточное для заряда конденсатора 20,на выходе схемы 11 задержки появляется напряжение, от которого реле 12срабатывает. При этом его контакты13 .и 14 размыкаются и на управляющиеэлектроды тиристоров 1 и 2.подаютсяот блока 5 управления управляющиеимпульсы. Контакт 15 также размыкается. Транзистор 16 закрывается, нообмотка реле 17 остается под токомза счет энергии, накопленной конденсатором 19, поэтому контакты 18 реле17 замкнуты. Конденсатор 20 начинает ненциальный разряд конденсатора приводит к плавному изменению напряжения на входе блока 5 управления исоответственно к увеличению...

Номер патента: 860201

Опубликовано: 30.08.1981

Автор: Сорокин

МПК: H02H 7/08

Метки: защиты, обрыва, перегрузки, фаз, электродвигателя

...цель достигается путем подключения тиристорного ключа параллельно исполнительному органу, в цепь самоподхвата которого включен резистор, а в цепь заряда фазосдвигающего конденсатора подсоединена цепочка из последовательно соединенных размыкающего контакта пускового ключа, резистора и выпрямительного диода, причем цепь управления исполнительным органом подключена между Фазой и нулевым проводом питающей сети.На чертеже приведена принципиальная схема устройства.Устройство содержит датчик 1 тока в цепи одной из Фаз нагрузки 2 и делитель 3 напряжения в цепи нулевого провода нагрузки. Выходы датчика 1 и делителя 3 напряжения через размыкающий контакт ключа "Пуск" 4, выпря. - мительный диод 5 и резистор 6 подключены к фазосдвигающему...

Номер патента: 860036

Опубликовано: 30.08.1981

Авторы: Карпинский, Кровопусков, Лебединский, Сорокин

МПК: G05F 1/58

Метки: вторичных, защиты, источников, питания

...потенциал, а оптронные пары блока 32 оптронной развязки находятся в непроводящем состоянии и не воздействуют на входы контролируемых источников.Оптронные пары 29 и 30 в это время 51 О При включении контролируемых источников 1 питания в них в момент включения через проходные силовые элементы (транзисторы, диоды) при отсутствии ограничения развиваются токи, намного превышающие 25 номинальные. Но указанного явления не происходит вследствие того, что сигнал рассогласования, поступающий с датчиков 8 тока, через блок 9 выделения максимального токового сигнала и разделительный диод 33 приходит на вход блока 18 коммутации и переводит последний в состояние, при котором сигнал на его выходе падает, что вызывает срабатывание оптронных пар бло- З...

Номер патента: 859979

Опубликовано: 30.08.1981

Авторы: Ачкасов, Сорокин, Тимофеев, Турышев

МПК: G01V 1/24

Метки: записи, сейсмических, сигналов

...повысить скорость записисейсмических сигналов на носитель,управлять процессом записи по одномуканалу, то есть упростить схему устройства н, соответственно, повыситьнадежность его работы.Способ записи сейсмических сигналов характеризуется следующей по-следовательностью операций.Разделяют .сейсмический сигнал относительно. нулевых значений на двечасти ноложнтельных и отрицательныхзначений сейсмического сигнала.Заполняют положительную часть сейсмического сигнала высокочастотнымсигналом пилообразной формы, при этомзначения амплитуд пилообразных нмпульсоа равны мгновенным значениямположительной части сейсмическогосигнала,. а частота пилообразных импульсов обратно.пропорциональна этимзначениям.Сумчнруют положительную преобразованную...

Номер патента: 859852

Опубликовано: 30.08.1981

Авторы: Асябрик, Афанасьев, Голушко, Дьяченко, Ефимов, Индман, Колодич, Матюто, Сорокин, Трофимук

МПК: G01M 19/00

Метки: аппаратов, гидравлический, испытания, машин, нагружатель, режущих, стенду, уборочных

...,иа шток поршня, в зависимости от 1Гидравлический нагружатель представляет собой гидроцилиндр 1, у которого два нагнетательных канала (а) и (в) снабжены дросселями 2 и 3 и два радиально расположенных перепускных канала (с) и (б) связаны общим масляным баком 4. В поршне 5 выполнены две одинаковые проточки 6 и 7, расположенные симметрично относительно его торцов, имеющие выход к стенкам гидроцилиндра 1 и связанные продольными каналами (е) и (х) с полостями последнего. При этом длина каждого продольного канала (е) и (х) соответствует величине хода поршня 5 под нагрузкой (участок (А) графика фиг. 2), ширина полостей 6 15 и 7 соответствует величине свободного хода поршня 5 участки (Б) и (В) графика (фиг. 2), а расстояние между...

Номер патента: 859695

Опубликовано: 30.08.1981

Авторы: Квасов, Кондрашов, Мулюкин, Сорокин

МПК: F16C 11/06

Метки: компенсационное, соединительное

...не допускают углового разворота соединяемых элементов.Цель изобретения - повышение надежности и облегчение сборки.Поставленная цель достигается тем, что компенсационное устройство, содержащее подвижный элемент со сфери" ческой головкой с параллельными лысками, корпус в виде стакана с центральным пазом под головку и фикси" .рующий подпятник, снабжено контактн рующим с внутренней понерхностьюстакана и сферической головкой промежуточным шаровым элементом с двумяпазами, один из которых осевой центральный, а второй - радиальный.На Фиг. 1 изображено предлагаемое устройство, общий вид; на фиг.2 корпус; на Фиг. 3 - промежуточныйэлементу на фиг. 4 - подвижный элемент со сферической головкой; нафиг. 5 - фиксирующий подпятник,Соединительное...

Номер патента: 859252

Опубликовано: 30.08.1981

Авторы: Кульвянский, Муханов, Сорокин

МПК: B65G 17/20

Метки: конвейер, подвесной, сборочный

...изобретения - ова работы при сборке и мблоков и приборов радиоратуры. ображен подъемно-опускнои й вид; на фиг. 2 - то же, раз 1; на фиг. 3 - узел 1 надвижения в пазу 11 установлено зубчатоеколесо 12. На корпусе 4 установлен такжефиксатор 13, выполненный в виде электромагнита 14 с пружиной 15 и стержнем 16.На колонке 7 снизу крепится кантователь 17.Подвесной сборочный конвейер работаетследующим образом.Для подъема или спуска закрепленногона кантователе 17 изделия (не показано) подается электропитание на приводной механизм 6 подъемно-опускного механизма 5.При этом вращение передается на винт 8,а с него на гайку 9, которая закреплена наколонке 7 жестко. Ходовая гайка 9 перемещает колонку 7 вверх или вниз, поскольку установленное...

Номер патента: 858955

Опубликовано: 30.08.1981

Авторы: Грудев, Иванов, Размахнин, Сорокин, Фот, Шувяков

МПК: B21B 1/24

Метки: непрерывный, прокатный, стан

...клетей. Протяженность контактавалков с полосой обусловливает величину внеочаговой деформации полосы ипоэтому может быть использована какрегулирующий фактор, влияющий на качество продукции. При прохожденииподката с высокой планшетностьювалковый узел клети 2 может быть поднят, а с более низкой планшетностью опущен. ЕО положенные клети и установленный в корпусе с воэможностью вертикального перемещения в межклетьевом промежутке дополнительный рабочий валок, корпус дополнительного рабочего валка выполнен в виде отдельной клети, и в той же клети установлен второй рабочий валок.На чертеже представлена схема стана.Прокатный стан состоит из ряда последовательно расположенных прокатных клетей 1, 2 и 3, включающих валковые уэльс. Перемещение...

Номер патента: 857648

Опубликовано: 23.08.1981

Авторы: Борисов, Кривечер, Сорокин

МПК: F23N 1/00

Метки: газовых, отопления, печей

...основрелкам, увеличивают суммарное просечение горелок и снижают скорость ия газовой смеси в два раза, т.е. до ий скорости сгорания газа в холодной тим обеспечивается устойчивое горе857648 4ний, обеспечивающих устойчивое горение при номинальной рабочей скорости истечения смеси из горелок, сигнал с потенциометра 10 поступает на серводвигатели 9. Последние перекрывают краны 8 и отключают дополнительные горелки 6, после чего весь газ поступает только в основные горелки 5.Использование предлагаемого способаотопления газовой печи позволяет сократить время выхода печи на рабочий температурный режим на 40 - 50%.1 О Формула изобретения 3ние газа без снижения объема подаваемой смеси от номинального(расчетного) значения, соответственно...

Номер патента: 855879

Опубликовано: 15.08.1981

Авторы: Лесник, Лищенко, Сорокин

МПК: H02K 19/36

Метки: автономный, вентильный, генератор

...область его применения.На фиг, 1 показана принципиальная схема предлагаемого асинхронного вентильного генератора с шестифазной секциониронанной обмоткой; на фиг.2 полуволна напряжения, сформированная из частичных напряжений различного уровня шестифазной обмотки статора.Вентильный генератор (фиг, 1) содержит асинхронную машину с массивным ферромагнитным ротором 1 и шестиГразной обмоткой статора 2, с отводами 3-3 на различных уровнях напряжения которые соединены с нагрузкой 33 с помощью ключей 34-63 полупроводникового преобразователя 64, Возбуждение и регулирование напряжения генератора осуществляется с помощью источника 65 реактивной мощности. Асинхронный генератор работает следующим образом.Источник 65 реактивной мощности,...
