Способ измерения параметров электропроводящих тел

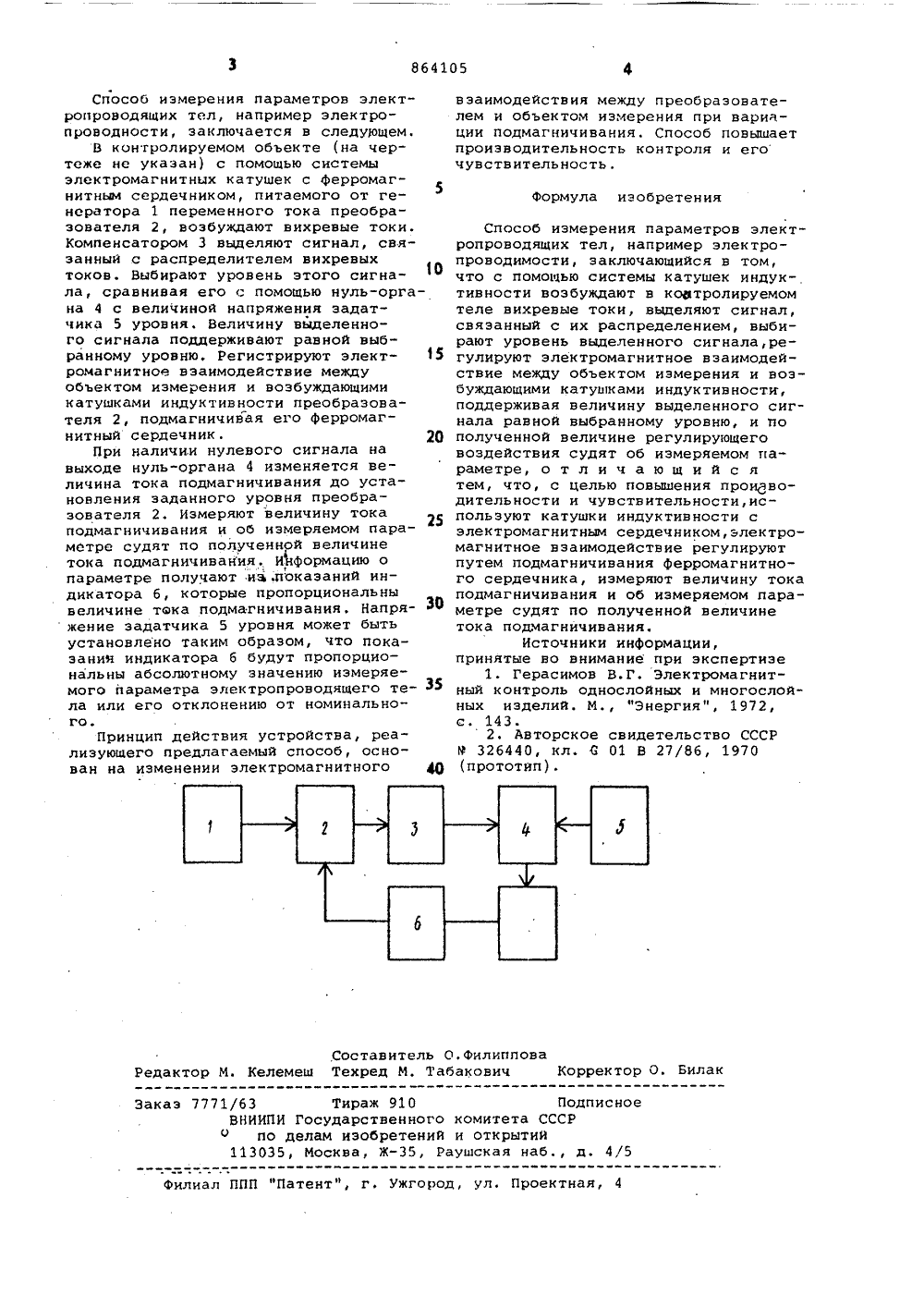

Союз Советскнх Сфцианнстичесннв РеспублнкОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ИТИЛЬСТВУ(22) Заявлено 200677 (21) 2500905/25-28с присоединением заявки Йо(51) М. Кл.з С 01 й 27/90 Государственный комитет СССР ио делам изобретений и открытий(72) Авторы изобретения В.И.Рогачев, В.Л. Сорокин, Л.И.Трахтенберг и П.Н.Шкатов ТЕЛ Изобретение относится к способам неразрушающего контроля и может быть использовано для контроля влектропро . водящих тел при помощи вихревых токов.Известен способ измерения параметров электропроводящих тел, заключающийся в том, что с помощью системы катушек индуктивности возбуждают в контролируемом теле вихревые токи, выделяют сигнал, связанный с их распределением, и по его величине судят о контролируемом параметре 13 .Недостаток этого способа - низкая точность контроля.Наиболее близким к изобретению является способ измерения параметров электропроводящих тел, например,электропроводности, заключающийся в том, что с помощью системы катушек индуктивности возбуждают в контролируемом теле вихревые токи, выделяют сигнал, связанный с их распределением, выбирают уровень выделенного сигнала,регулируют электромагнитное взаимодействие между объектом измерения и возбуждающими катушками индуктнвности, поддерживая величину выделенного сигнала равной выбранному уровню, и по полученной величине регулирующего воздействия судят об измеряемом параметре 21.Указанный способ измерения параметров электропроводящих тел имеетнизкую производительность и чувствительность, так как сигнал, связанный с распределением вихревых токов,поддерживается постоянным путем изменения зазора между системой катушекиндуктивности с сердечником и поверх.ностью контролируемого тела, т.е.механически,Цель изобретения - повышение про иэводительности и чувствительности.Цель достигается тем, что соглас"но способу измерения параметров злектропроводящих тел используют катушки индуктивности с электромагнитным сер дечником, электромагнитное взаимодействие регулируют путем подмагничивания ферромагнитного сердечника, измеряют величину тока подмагничивания и об измеряемом параметре судят по по лучеиной величине тока подмагничива. ния. На чертеже изображена схема устройства, поясняющая реализацию пред лагаемого способа,864105 Формула изобретения Составитель О.филиппова Редактор М, Келемеш Техред М. Табакович Корректор О. БилакЗаказ 7771/63 Тираж 910 Подписное ВНИИПИ Государственного комитета СССР о по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП фПатент", г. Ужгород, ул, Проектная, 4 Способ измерения параметров электропроводящих тел, например электропроводности, заключается в следующем.В контролируемом объекте (на чертеже не указан) с помощью системы электромагнитных катушек с ферромагнитным сердечником, питаемого от генератора 1 переменного тока преобразователя 2, возбуждают вихревые токи. Компенсатором 3 выделяют сигнал, связанныи с распределителем вихревых токов. Выбирают уровень этого сигнала, сравнивая его с помощью нуль-органа 4 с величиной напряжения задатчика 5 уровня, Величину вйделенного сигнала поддерживают равной выбранному уровню. Регистрируют элект ромагнитное взаимодействие между объектом измерения и возбуждающими катушками индуктивности преобразователя 2, подмагничивая его ферромагнитный сердечник. 20При наличии нулевого сигнала на выходе нуль-органа 4 изменяется величина тока подмагничивания до установления заданного уровня преобразователя 2. Измеряют величину тока подмагничивания и об измеряемом параметре судят по полученнрй величине тока подмагничивания, Информацию о параметре получают иъ .показаний индикатора 6, которые пропорциональны величине тока подмагничивания, Напря- З 0 жение задатчика 5 уровня может быть установлено таким образом, что показания индикатора б будут пропорциональны абсолютному значению измеряемого параметра электропроводящего те- З 5 ла или его отклонению от номинальногоПринцип действия устройства, реализующего предлагаемый способ, основан на изменении электромагнитного ф) взаимодействия между преобразователем и объектом измерения при вариации подмагничивания. Способ повышаетпроизводительность контроля и егочувствительность. Способ измерения параметров электропроводящих тел, например электропроводимости, заключающийся в том,что с помощью системы катушек индуктивности возбуждают в контролируемомтеле вихревые токи, выделяют сигнал,связанный с их распределением, выбирают уровень выделенного сигнала,регулируют электромагнитное взаимодействие между объектом измерения и возбуждающими катушками индуктивности,поддерживая величину выделенного сигнала равной выбранному уровню, и пополученной величине регулирующеговоздействия судят об измеряемом параметре, о т л и ч а ю щ и й с ятем, что, с целью повышения производительности и чувствительности,используют катушки индуктивности сэлектромагнитным сердечником, электромагнитное взаимодействие регулируютпутем подмагничивания ферромагнитного сердечника, измеряют величину токаподмагничивания и об измеряемом параметре судят по полученной величинетока подмагничивания.Источники информации,принятые во внимание при экспертизе1. Герасимов В.Г. Электромагнитный контроль однослойных и многослойных иэделий. М., "Энергия", 1972,с, 143.2. Авторское свидетельство СССР9 326440, кл. 0 01 В 27/86, 1970
