Сорокин
Способ монтажа покрытия
Номер патента: 1073408
Опубликовано: 15.02.1984
Авторы: Левитанский, Севрюгин, Семкина, Сорокин
МПК: E04C 2/26
...покрытия, включающему укладку плит в проектное положение по верхним поясам несущих конструкций, перед укладкой плит в проектное положение на концах верхних поясов несущих конструкций предварительно закрепляют упоры, затем укладывают плиты, попарно опирая их на временные подкладки и соединяя нижними кромками, при этом верхние кромки плит разводят и фиксируют при помощи клиньев на угол 2 а, где а определяют из соотношения 1 ди -- , в котором Р - весРБжелезобетонной плиты, Я - распорное усилие, а укладку плит в проектное положение осуществляют путем опускания их кон. цов под собственным весом, удаляя подкладки и клинья. На фиг. 1 изображена ферма с плитами покрытия, попарно опертьцли кромками на временные подкладки, общий вид; на фиг. 2...
Сталь
Номер патента: 1073322
Опубликовано: 15.02.1984
Авторы: Власова, Горяинов, Дядюк, Желтышев, Захаров, Карасюк, Коболев, Криницин, Сорокин, Цомик, Чернихова, Чернухин
МПК: C22C 38/28
Метки: сталь
...и термическом пределах. Сталь приобретает способностьсопротивляться образованию трещинпри ковке, теряет склонность к 50выпадению сплошной карбидной сеткипо границам зерен при медленньмохлаждении. В то же время повышается ее сопротивление образованиютрещин в условиях эксплуатации (назакаленной поверхности бочки).Увеличение содержания хрома, марганца и ванадия повышает прокаливаемость стали. Увеличение содержания кремния повышает сопротивление разупрочнению при среднем отпуске. Повышение содержания ванадия в сочетании с легированием микродобавками ниобия придает стали способность к дисперсионному твердению, вследствие чего пбвышается устойчивость против разупрочнения при высоком отпуске. Кроме того, комплексное легирование ванадием и...
Устройство контроля температуры металла в конверторе
Номер патента: 1073290
Опубликовано: 15.02.1984
Авторы: Богушевский, Кочков, Соболев, Сорокин
МПК: C21C 5/30
Метки: конверторе, металла, температуры
...40 продолжительности продувки. Выходы узлов 36 и 38 Щсоединены с узлом деления 41, который через интегратор 42.подключен кфункциональному преобразователю 43.Вход узла 44 определения степениразложения известняка соединен с измерителем 5 массы шихтовых материа-лов, а выход - с сумматорсщ 45, ко торый, кроме того, соединен с узлом ввода начальных условий 39. Выход сумматора 45 подсоединен к узлу деления 46, к которому, кроме того, подключен сумматор 38, Выход узла 46 подключен к сумматору 47, который соединен с интегратором 42, Выходы сумматора 47 и функционального преобразователя 43 подключены. через переключатель 48 к указателю 49..Температура ванны связана с параметрами процесса следующим соотношением:фО дс где- температура ванны,...

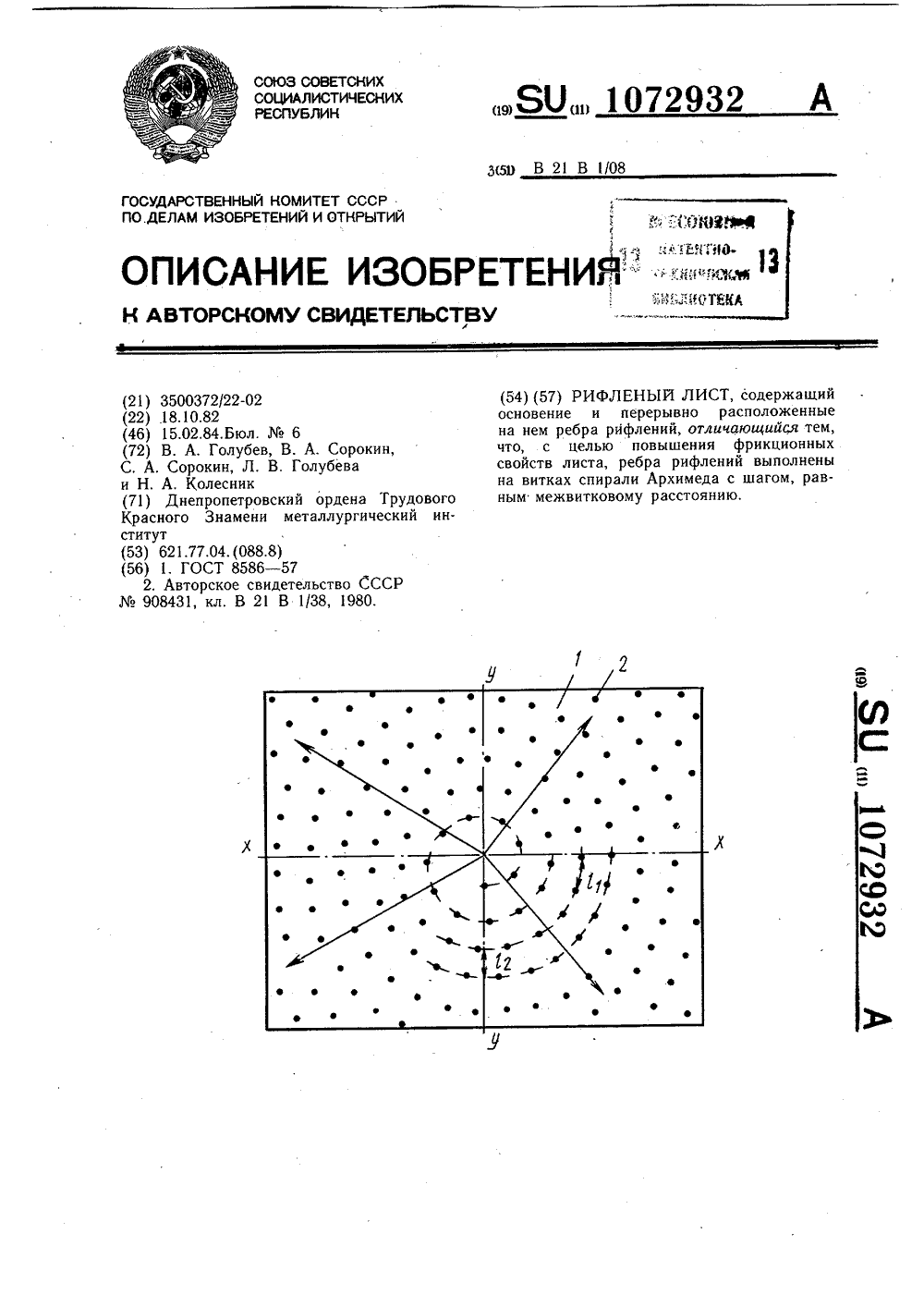

Рифленый лист
Номер патента: 1072932
Опубликовано: 15.02.1984
Авторы: Голубев, Голубева, Колесник, Сорокин
МПК: B21B 1/08
...являются низкие фрикционные свойства листа и завышенная металлоемкость.Наиболее близким к предлагаемому по технической сущности и достигаемому результату является рифленый лист, состоящий из основания, на поверхности которого прерывно расположены ребра рифлений 2 .Этот лист имеет недостаточные фрикцион. ные свойства, в связи с повышенным наличием участков с нулевой сцепляемостью.Цель изобретения - повышение фрикционных свойств листа.Поставленная цель достигается тем, что в рифленном листе, содержащем основание и прерывно расположенные на нем ребра рифлений, рабра рифлений выполнены на витках спирали Архимеда с шагом, равным межвитковому расстоянию.На чертеже изображен рифленый лист.Он состоит из основания 1 на одной из поверхностей...
Способ закрепления деталей
Номер патента: 1071386
Опубликовано: 07.02.1984
Авторы: Базров, Губарь, Матвеев, Панин, Сорокин
МПК: B23Q 3/00
Метки: закрепления
...согласно способу закрепления деталей, при котором деталь размещаютна установочных элементах и осуществляют ее силовое замыкание путем при 25ложения усилия зажима, направленногопо нормали к одной из плоскостейкомплекта баз зажимаемой детали,дополнительно прикладывают усилиязажима, направленные по нормалям коставшимся поверхностям комплектабаз, причем приложение указанных силпроизводят последовательно во времени, а их величины выбирают согласноследующей зависимости 35Рк=Рк-Р 1,+1 Р )+(2-К)Е 2 Я+(2-К)Р 2(Е 2-ЕР ) (где Р - величина последней прикКладываемой силы зажима,воздействукщей на стык детали с установочными элементами, н;Р - величина последней приклакдываемой силы, воздействующей на зажимаемую деталь, 45н;Р Р ., - величины...
Коммутационный аппарат
Номер патента: 1070621
Опубликовано: 30.01.1984
Авторы: Маненьков, Попов, Солдатов, Сорокин, Шатерников, Шлейфман
МПК: H01H 33/82
Метки: аппарат, коммутационный
...путем уменьшения хода контактов,Поставленная цель достигается тем, что в коммутационном аппарате преимущественно воздушном выключателе, содержащем корпус из изоля" ционного материала, фланцы и размыкаемые контакты, один из которых выполнен стержневым с дугостойкой металлокерамической накладкой, а другой - розеточным с подпружиненными ламелями,расположенными на держателе так, что ламели выступают над торцовой поверхностью держа" теля, причем на части из них закреплены дугостойкие металлокерамические накладки, и обойму, держатель,на котором расположены ламели, выполнен в виде стержня из материала с высокой электропроводностью, остальная часть ламелей снабжена дополнительно введенными металло- керамическими дугостойкими накладками,указанные...
Сигнализирующее устройство
Номер патента: 1070489
Опубликовано: 30.01.1984
Авторы: Грузов, Мондрус, Румянцев, Селиванов, Сорокин
МПК: G01R 23/00
Метки: сигнализирующее
...только иэ первог р рвого еверсивного счетчика 6 и сигнализация срабатывает устройства.н лении. Это позволяетУстройство работает следующим об- при его обнулении.значительно увеличить время анализа разом.в оп стиНа первый вход блока 1 поступает восстановления величины Ц д у контролируемое переменное напряжение .мых пределахелах и обеспечить срабатыва/синусоидальной формы, предваритель 40 ние сигнализат р р0 то а и и надежном восх. но выпрямленное по двухполупериодной становлениенин П и быстродействующую схеме где сравнквается с заданным сигнализац Р хию и и сниженииниже опорным напряжением постоянного тока допустимого ир д , РУо и едела, Происходит это С поступающим на второй вход блока следующим образом.1 (ф 2 а) В езультате...
Способ охлаждения крупных деталей с осевым отверстием при термической обработке
Номер патента: 1070187
Опубликовано: 30.01.1984
Авторы: Адамова, Грушко, Каманов, Карасюк, Морозов, Нуриахметов, Сорокин, Троицкая, Юдин
МПК: C21D 9/38
Метки: крупных, обработке, осевым, отверстием, охлаждения, термической
...Верхняя граница интервала скорости продувки (16 м/с ограничивается величиной допустимых временных растягивающих напряжений в сечении. Продувку осуществляют воздухом, забираемым из цеха, имеющим в зависимости от времени года температуру 10-40 ОС, Процесс продувки необходимо начинать одновременно или с некоторьм опережением по отношению к началу охлаждения наружной поверхности детали.Опережение охлаждения осевого отверстия приводит к увеличению интенсивности релаксации, поскольку она протекает при более высоких температурах, чем при одновременном охлаждении внутренней и внешней поверхностей детали. Это способствует большему накоплению пластических деформаций, а следовательно, и большим остаточным сжимающим напряжениям в зоне...
Подглазурная краска
Номер патента: 1070123
Опубликовано: 30.01.1984
Авторы: Петрусев, Смертенко, Сорокин
МПК: C03C 1/04
Метки: краска, подглазурная
...цель достигается тем, 75что подглазурная краска, преимущественно .цля керамической деколн, включающая СоО, АХО, УеОЗ, ВОЗ,Нао, К 20, ЙфО, СаЬ, ВО,ТхО, дополнительно содержит РЬО при следующем соотношении компонентов,вес.%:СоО 24,67-32,24А ЙОЗ3.74-4,890,022-0,033ВО 6,06-9,27НаО 1,11-1,45К О. 0,13-0,14МрО0,83-0,93СаО 1,053-1,35МО 2 27,09-31,93 Т 1 02 0,033-0,037РЬО 20,94-32,05В качестве сырьевых материалов используют, вес.%г окись кобальта 22,5-30,0; кварц молотый 14,3-15,8 полевой шпат 8,2-11,0, каолин 1,1- 1,4, череп фарфоровый 5,9-7,9, доломит 3,0-3,9 сурик свинцовый 20,0- ЗО,О, кислота. борная 10,0-15,0.Краску готовят следующим образом.Первоначально плавят Флюс для краски, в состав которого входят сурик свинцовый, кварц и кислота...
Способ радионуклидной диагностики альвеолярной вентиляции легких
Номер патента: 1069775
Опубликовано: 30.01.1984
Авторы: Богдасаров, Зайцева, Наркевич, Сорокин
МПК: A61B 6/00
Метки: альвеолярной, вентиляции, диагностики, легких, радионуклидной
...эа счет исключения необходимости введения поправкина накопление индикатора в окололегочных тканях.Указанная цель достигается тем,что согласно способу радионуклиднойдиагностики альвеолярной вентиляциилегких путем регионарной радиографии процессов ингаляции смеси воздуха и радиоактивного газа из спирографа одновременно проводят радиографию смеси в спирографе, при оценкерезультатов определяют в абсолют ных единицах показатель альвеолярной вентиляции для каждого 1-го 6 Орегиона легких по формулеЧ (и-о М,мл/мин65объем спирографа, мл;ординаты кривой для спирографа в моменты началаи окончания ингаляции соответственно;в .ордината кривой для 1-горегиона легких в моментокончания ингаляции;площадь под этой кривой смомента окончания...
Способ изготовления пьезокерамических устройств
Номер патента: 1069135
Опубликовано: 23.01.1984
Авторы: Дрожжев, Маслов, Сорокин, Спирин, Фролов
МПК: H03H 3/02
Метки: пьезокерамических, устройств
...0,5-1 мкм), в то время как на поверхности монокристаллических зерен вследствие отсутствия микротрещин,а также каких-либо иных структурных изменений при данной температуре глубина проникновения покрывного .материала мала и поэтому адгезия мала (диаметр монокристаллических зерен составляет величину порядка 10" 15 мкм), т.,е. 90-95 поверхности пластины в прототипе обладает малой адгезией.Целью изобретения является повышение надежности путем увеличения адгезии.Указанная цель достигается тем, что согласно способу изготовления пьезокерамических устройств, заключающемуся в последовательном нанесении на поверхность пьезокерамической пластины двух слоев материала, предварительно перед нанесением первого слоя пьезокерамическую пластину нагревают...
Устройство для построения сейсмических разрезов
Номер патента: 1068858
Опубликовано: 23.01.1984
Авторы: Ачкасов, Горлов, Сорокин
МПК: G01V 1/32
Метки: построения, разрезов, сейсмических
...усилитель) .Устройство работает следующим образом.Сейсмическая информация трасса за трассой считывается в параллельном двоичном коде с устройства 1 и поступает на входы узла 2 Формирования синхроимпульсов и ЦАП 12. С выхода узла 2 синхроимпульсы, следующие с частотой поступления кодов сейсмических слов, подаются в узел 5 управления разверткой, соединенный с системой 6 отклонения луча вдоль образующей фотобарабана 7. Этим обес-. печивается дискретное перемещение луча вдоль оси времени по каждому синхроимпульсу на шаг, равный одному сейсмическому слову на документе. Кроме того, с выхода узла 2 синхроимпульсы подают в схему 3 управления, которая преобразует входную частоту в напряжение, пропорциональное частоте следования...
Способ термической обработки заготовок
Номер патента: 1068508
Опубликовано: 23.01.1984
Авторы: Астащенко, Волосов, Кохова, Сорокин
МПК: C21D 1/78
Метки: заготовок, термической
...структуры, Только при. этих условиях обеспечивается требуемая стабилизацияструктуры, заключающаяся в том,что при коагуляции карбидов в структуре не образуются микрообъемы с высокой и низкой микротвердостью НО),на наличие которых влияет и распадмикрообъемов остаточного аустенита.оНагрев со скоростью менее 4 С/миндо М =70-100 С приводит к образоКванию гленее легированного феррита.При последующей механической обработке образуется сливная стружка.При нагреве со скоростью более5 С/мин сохраняются микрообъемы свысокой микротвердостью (износ инструмента.Нагрев.до температуры отпуска нао2-м этапе со скоростью менее 2 С/минприводит к образованию малолегированного феррита сливная стружка,оа прфскорости более 3 С/мин вмикрообъемах сохраняется...
Механизм привода широкозахватной жатки
Номер патента: 1068065
Опубликовано: 23.01.1984
Авторы: Афанасьев, Дьяченко, Сорокин, Трофимук, Тышкевич, Цитович
МПК: A01D 34/02, A01D 34/30, A01D 69/00 ...
Метки: жатки, механизм, привода, широкозахватной
...действия указанных сил части гг:анного приводного вала скручиваются, и концы его, ка которых размещены механизмы преобразования вращательного движения в воэвратно э поступ ат ель ное, выполненные, например, в ниде качающихся шайб, поворачиваются на некоторый угол относи.тельно шкива, причем качающаяся шайба, расположенная дальше от шкива, поворачивается на большой угол. Такое отставание одной качающейся шайбы, а соответственно режущего ножа, исключает взаимную компенсацию инерционных нагрузок от возвратно-поступательно движущихся деталей, что присвободно и снабжен закрепленной канем одним концом втулкой, другойконец которой связан со свободнымиконцами обеих частей приводного вала.На чертеже представлена кинематическая схема...
Автоматическое устройство для гашения гидравлических ударов
Номер патента: 1067286
Опубликовано: 15.01.1984
Авторы: Коваленко, Колотило, Свиридов, Сорокин, Числов, Шведун
МПК: F16L 55/02
Метки: автоматическое, гашения, гидравлических, ударов
...17, 18 19 и 20. Полости 1 и 19 сообщены между собой и с надпоршневой полостью 10 трубопроводами 21 и 22. В трубопроводе 22 установлен обратный клапан 23 с дросселем 24, Полости 18 и 20 камеры управления трубопроводами 25 и 26 подключены к магистральному трубопроводу.27, соответственно, перед и за обратным клапаном, Трубопроводы 25 и 26 снабжены задвижками 28 и 29. На магистпальном трубопроводе 27 установлена задвижка 30 непосредственно за обратным клапаном 3. К магистральному трубопроводу подключен насос 32. Автоматическое устройство входным патрубком 13 присоединяется к магистральному трубопроводу 27 за обратным клапаном 31, считая по направлению движения жидкости, при помощи вертикального патрубка 33 и задвижки 34. Камера...
Устройство для рафинирования жидких металлов и сплавов
Номер патента: 1067070
Опубликовано: 15.01.1984
Авторы: Воробьев, Сорокин
МПК: C22B 9/02
Метки: жидких, металлов, рафинирования, сплавов
...зарождения кристаллов.Металл в процессе рафинирования проходит нисходящим потоком последовательно зону 1 и зону Й., В зоне Т, 55 образованной полем постоянного электрического тока, создаваемого посредством электродов 1, и магнитным полем, создаваемым электромагнитом 2, происходит электромагнитное "утяже ление" рафинируемого металла. В зоне Р, образованной акустическим полем ультразвуковой частоты, которое соз-.дают посредством излучателей 4,происходи охлаждение рафинируемогометалла, образование центров кристаллизации и их интенсивный рост.После рафинирования поток металла направляют в кристаллизатор.Благодаря такому выполнениюустройства в рафинируемом металлепроисходит образование значительнобольшего числа центров кристаллизации, что в...
Способ получения связующего для покрытий электродов
Номер патента: 1067016
Опубликовано: 15.01.1984
Авторы: Гершанова, Скопина, Сорокин
МПК: C08F 220/10
Метки: покрытий, связующего, электродов
...проводят сополимеризацию полученного мономера сметакриловой кислотой и другими метакриловыми мономерами, напримербутилметакрилатом, фторамилметакрилатом и этиленгликольметакрилатомпо радикальному механизму. Процесспроводят в среде алифатическогоспирта, например в изопропиловомспирте, при 70-50 С в присутствииинициатора полимеризации. В качествепоследнего может быть использовандинитрил азобисизомасляной кислоты(ДАК) в количестве 3-5 от массымономеров. Концентрация мономеровсоставляет 30%. Сополимеры высаживают в ацетон, Они представляютсобой белые порошки, растворимые вспиртах, диметилсульфоксиде. Характеристическая вязкость полученныхводоразбавляемых сополимеров вдиметилформамиде не превышает0,4 мл/г, Получаемые сополимерысодержат в...
Способ определения параметров пучка заряженных частиц
Номер патента: 577848
Опубликовано: 15.01.1984
Авторы: Вертушкин, Сливков, Сорокин
МПК: G01T 1/16
Метки: заряженных, параметров, пучка, частиц
...пучка.5Известен также способ определения параметров пучка заряженных частиц, движущихся в среде, путем измерения электромагнитного излучения, возникающего при движении заряженных частиц в указанной среде 2 3.Недостатками этого способа являются зависимость интенсивности излучения от плотности и состава остаточного газа и невозможность прямого получения распределения плотности токав сечении пучка.Целью изобретения является определение распределения плотности тока заряженных частиц в поперечном сечении пучка. 30Это достигается тем, что на пути исследуемого пучка помещают тело с электрическими свойствами, отличными от электрических свойств среды, и измеряют распределение интенсивности переходного электромагнитного излучения по...
Высоковольтный коммутационный аппарат на большие токи
Номер патента: 1065914
Опубликовано: 07.01.1984
Авторы: Абдулов, Адоньев, Афанасьев, Зозуля, Ионов, Миклютин, Ретуев, Сорокин, Сушков, Тарасов
МПК: H01H 33/32
Метки: аппарат, большие, высоковольтный, коммутационный, токи
...корпусом, а подпоршневые пространстваобщей полостьк, связанной с системой управления.В каждой контактной шине выполнено по крайней мере одно отверстие, а на кольцевом корпусе индивидуальных приводов установлены направляющие стержни, которые входят в эти отверстия.С двух сторон от поршня привода двустороннего действия расположены буферы (демпферы), причем поршень может быть выполнен кольцевым.Данный высоковольтный коммутационный аппарат может быть использован в качестве разъединителя главной токоведушей системы силового выключателя и выключателя нагрузки, имеюших самостоятельные исполнения, а также входящих в аппаратные пенераторные комплексы.Рассмотрим один из вариантов использования аппарата в качестве разъединителя. На фиг. 1...
Сборный железобетонный каркас здания и сооружения
Номер патента: 1065559
Опубликовано: 07.01.1984
Автор: Сорокин
МПК: E04B 1/18
Метки: железобетонный, здания, каркас, сборный, сооружения
...снабжены плоскими элементами 11, выполненными в виде плоских панелей 2, соединенных со стойками 9 ферм 3.Одноэтажные колонны 2 пояса 5, 6 ферм 3стойки 9 ферм 3 снабжены цилиндрическими отверстиями 13 для пропуска стяжных болтов 10 и нишами 14 для их натяжения опорными шайбами 15 и гайками 16. Металлическое обрамление 17 ниш 14 приварено к рабочей арматуре колонн 2.Между торцами колонн 2 и стоек 9 иоснованием гнезд 8 ригелей размещены постоянные выравнивающие прокладки 18 (например, иэ армированного стекловолокном полимерраствора),Внутренняя полость стыков инъектиру ется под давлением водоцементным раствором 19 через отверстие в верхней опорной шайбе 15, Ниши 14 натяжения болтов 10 эамоноличиваются бетоном на расширяющемся цементе.В...
Швартовный кнехт
Номер патента: 1065286
Опубликовано: 07.01.1984
Автор: Сорокин
МПК: B63B 21/06
Метки: кнехт, швартовный
...из предохранительных клапанов, приэтом, гидроцилинэдр, связанный штокоми корпусом с пальцами тумб, образует споследними антипараллелограмм, давления, срабатывания предохранительйых клапановотносятся как площади поперечных сечений поршневой и штоковой полостей гидроцилиндра, а обратные клапаны установленыпротивоположно друг другу.На фиг, 1 изображен кнехт, продольныйразрез; на фиг, 2 - схема гидравлическойсистемы кнехта.Швартовный кнехт содержит две тумбы 1,установленные на подшипниках 2, напрессованных на цапфы 3, жестко связанные сопорным основанйем 4. С верхним фланцем тумбы 1 связана труба 5, имеющая опору-подшипник 6, впресованный в напфу 3. В трубах 5 эксцентрично их осям ус-.,тановлены пальцы 7, причем с пальцем одной трубы...
Устройство для контроля сигнальной лампы транспортного средства
Номер патента: 1065266
Опубликовано: 07.01.1984
Авторы: Дышлевой, Козлов, Коровин, Нижегородов, Савенцев, Сорокин, Шиндер
МПК: B60Q 9/00
Метки: лампы, сигнальной, средства, транспортного
...изображено предлагаемое устройство.Устройство содержит элемент 1, чувствительный к току сигнальной лампы 2, в качестве которого используется диод, подключенный к нему ключевой элемент 3, в состав которого входит транзистор 4 и подключенный к его базе резистор 5, контрольную лампу б, одна из клемм которой подключена к выходу ключевого элемента 3 (коллектору транзистора 4), коммутирующее реле 7 с размыкающими контактами 8 и 9, выключатель 10 с двумя контактами в цепи источника питания сигнальной лампы 2.Кроме того, устройство включает разделительные диоды 11 и 12, катоды которых соединены с выходом ключевого элемента 3,генератор импульсов 13, на входе которого имеется формирователь запускающего импульса 14, состоящий из...
Устройство для изготовления изделий из термопластичной пленки
Номер патента: 1065228
Опубликовано: 07.01.1984
Авторы: Сорокин, Ткаченко
МПК: B29C 27/02
Метки: пленки, термопластичной
...формообразующими ребрам и.На фиг. 1 изображена принципиальная схема устройства, аксонометрия; на фиг. 2 - формообразователь изделий, аксонометрия; на фиг. 3 - вид А на фиг. 2; на фиг. 4 -вид Б на фиг. 2; на фиг. 5 - вид В на фиг. 2, Устройство для изготовления изделий,например обложек, из термопластичной пленки содержит рулонодержатель 1, формообразователи 2, размещенные симметрично относительно продольной оси устройства. Каждый формообразователь 2 выполнен из двух пластин: горизонтальной 3 и вертикальной 4, установленных под углом друг к другу так, что их формообразующие ребра 5 и 6 геометрически пересекаются в одной точке. Пластины 3 и 4, укреплены на опорной площадке 7, при этом пластина 3 установлена на прокладке 8, толщиной 2...
Тракт формирования электронного пучка ускорителя
Номер патента: 692507
Опубликовано: 30.12.1983
Авторы: Кононов, Сорокин
МПК: H05H 15/00
Метки: пучка, тракт, ускорителя, формирования, электронного
...которой зависит от пространственных и энергетических характеристик электронного пучка на нходе электронопровода, ухудшается соотношение потоков электронов через апертуру выходного коллиматора - поглотителя и на коллиматоре - поглотителе. При этом применение графитовых поглотителей - коллиматоров не обеспечинает высокого соотношения плотностей потоон электронного и сопутстнующего тормозного излучения на выходе тракта особенно при малых апертурах зыходного коллиматора - поглотителя, то ограничивает, например, чувствительность электронной дефектоскопии материалов и изделий, не позволяет получить высокую локальность дозного поля в облучаемом объекте в радиологии и радиационной технологии.Целью изобретения является увеличение плотности потока...
Главный желоб доменной печи
Номер патента: 1062265
Опубликовано: 23.12.1983
Автор: Сорокин
МПК: C21B 7/14
Метки: главный, доменной, желоб, печи
...слой шлака в ловушке 8 должен быть минимальным 80-150 мм, а высота падения струи,определяемая разностью чровней кромок шлаковых перевалов 5 и б, - неменее 300 мм.Изобретение позволяет увеличитьколичество улавливаемого чугуна, и,следовательно, снизить его потери сошлаком. Изобретение относится к металлургии, в частности к доменному производству, и может быть использованодля разделения продуктов плавки приих выпуске иэ доменной печи.Известен главный желоб доменнойпечи, состоящий из центральнргоканала и соединенного с ним черезшлаковый перевал желоба для отводашлака 13.Однако в процессе эксплуатациив желобе известной конструкции потери чугуна со шлаком достигают 10от веса нижнего шлака, в отдельныхслучаях эта величина может...
Ступень эскалатора
Номер патента: 1062165
Опубликовано: 23.12.1983
Автор: Сорокин
МПК: B66B 9/12
Метки: ступень, эскалатора
...при этом одно из плечвторой вилки имеет плоскую поверхность, обращенную к магниту и сфери-,,ческому хвостовику винта.На фиг,1 представлена предпагаемая ступень, вид сзади; на фиг,2разрез А-А на фиг.1; на фиг,Ззажим ступени в положении 1 Открыто; на фиг.4 - разрез Б-Б нафиг,З, 45Ступень 1 содержит каркас 2,снабженный. рифленным настилом 3,вспомогательные бегунки 4 и основньебегунки 5, установленные на осиб, связанной с тяговыми цепями 7. Каркас 2 закрепленнаоси ь с помощью зажима 8, состоящего из двух вилок, - жестко присоединенной к каркасу,2 вилки 9 и шарнирно установленной на вилке 9подвижной вилки 10, выполненнойдвуплечной с плечами 11 и 12. Плечо11 подвижной вилки 10 установленово взаимодействии с осью б, а на плече 12 -...
Храповой аварийный останов
Номер патента: 1062164
Опубликовано: 23.12.1983
Авторы: Сеничев, Сорокин
МПК: B66B 9/12
Метки: аварийный, останов, храповой
...в котором помещен хвостовик штока.На фиг,1 изображен храповой аварийный останов,"вид вдоль оси глав ного вала конвейера (собачка изображена в нейтральном положении); на фиг.2 - вяд А на фиг,1 (в поперечном сечении конвейера); на фиг.3 узел 1 .на фиг.1 при положении его ка, когда собачкавведена в храповое колесо при затормаживании; на фиг.4 - то же при растормаживании; на фиг. 5 - вид Б на фиг.1.Храповой аварийный останов содер жит торцовое храповое колесо 1 с зубьями 2, размещенное на главном валу эскалатора (не показан)и двуплечую собачку 3, насаженную на ось 4 с воэможностью вращения, Собачка 3 выполнена с двумя зубьями - . затормаживающим 5 и растормаживающим 6 и снабжена эубчатьм сектором 7, сцепленным с рейкой 8, выполненной на...
Преобразователь двоичного кода в уплотненный код
Номер патента: 1061131
Опубликовано: 15.12.1983
Авторы: Морозов, Сорокин
МПК: G06F 5/00
Метки: двоичного, код, кода, уплотненный
...группы, выходы элементов И первых 2 и вторых 3 групп соединены соответственно с 5-входами и вторыми К-входами выходного регистра, выходы разрядов с первого по (и)-й выходного регистра соединены соответственно с К-входами разрядов с первого по (и) -й и 5-входами разрядов со второго по и-й входного регистра, выходы разрядов с первого по (и) -й выходного регистра 4 О соединены сооответственно с первыми входами элементов И первой 2 группы со второго по (п) -й, выходы разрядов с второго по (и) -й выходного регистра соединены соответственно с вторыми входами элементов И первой 2 группы с первого по (и)-й 4 инверсные выходы разрядов с первого по(и) -й входного регистра соединены соответственно с первыми входами элементов И второй 3 группы...
Вертикальный сепаратор
Номер патента: 1060880
Опубликовано: 15.12.1983
Авторы: Артемов, Баканов, Головко, Демидова, Сидоров, Сорокин, Торопов, Филатова
МПК: F22B 37/26
Метки: вертикальный, сепаратор
...жидкости из сливныхкорыт в стойку приводит к накоплениюее внутри сливных корыт, повышениюуровня жидкости в корытах, срыву капель с уровня потоком пара к выносужидкости через отверстия перфорированных листов. Это вызывает снижениеэффективности и надежности работысепаратора, кроме того, ограничиваетпредельную нагрузку аппарата. Нарушение нормальной работы сепаратора,вызванное вышеуказанными явлениями,особенно существенно проявляется припеременных нагрузках,Целью изобретения является повышение эффективности и надежности.ПоставЛенная цель достигаетсятем, что вертикальный сепаратор, содержащий цилиндрический корпус с60 из отдельных каналов.Использование изобретения позволяет повысить эФфективность и надежность работы сепаратора....
Угольный струг
Номер патента: 1059168
Опубликовано: 07.12.1983
Авторы: Лотар, Сорокин, Техмищян
МПК: E21C 27/32
...полостях 6 и 7 поршня 5 определяется площадью торцовой поверхности штока 3 и силой сопротивления резанию на резцовой головке 2, возникакщей при внедрении ее в угольный массив, Поршень 5 занимает крайнее правое положение в поршневой полости гидроци" линдра резцовых головок 4, так как площадь рабочей поверхности поршня 5 со стороны цилиндрической полости 6 большого диаметра превосходит площадь рабочей поверхности поршня со стороны цилиндрической полости 7 малого диаметра 7. Относительное смещение поршня 5 и штока 3 сопровожда-.ется увеличением давления рабочей жидкости в пориневой полости 17 и в цилиндрических полостях б и 7 поршней с одновременным поступлениемрабочей жидкости по трубопроводу 23через выпускное окно 9...
