Стробоскопический преобразователь электрических сигналов последовательности импульсов

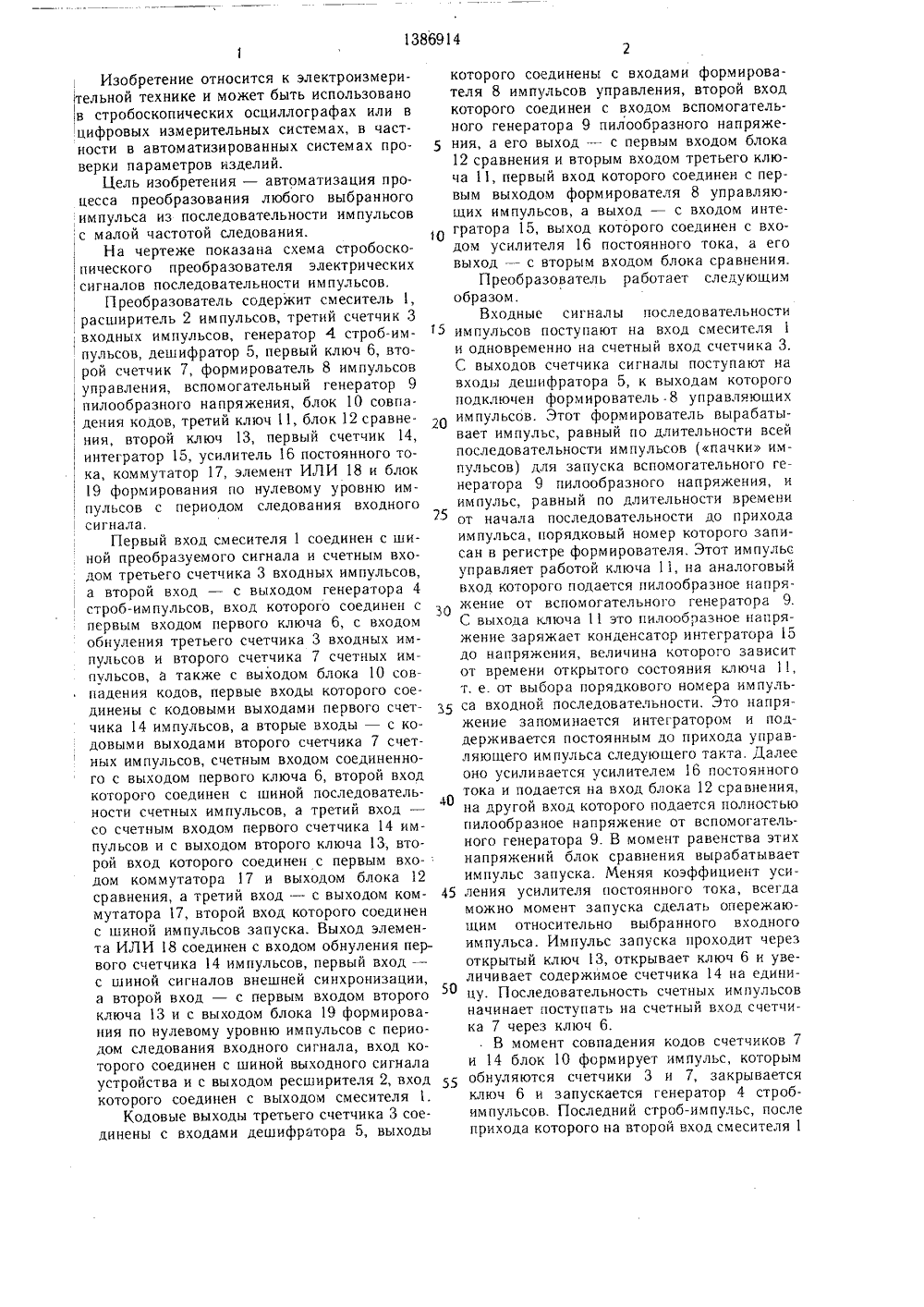

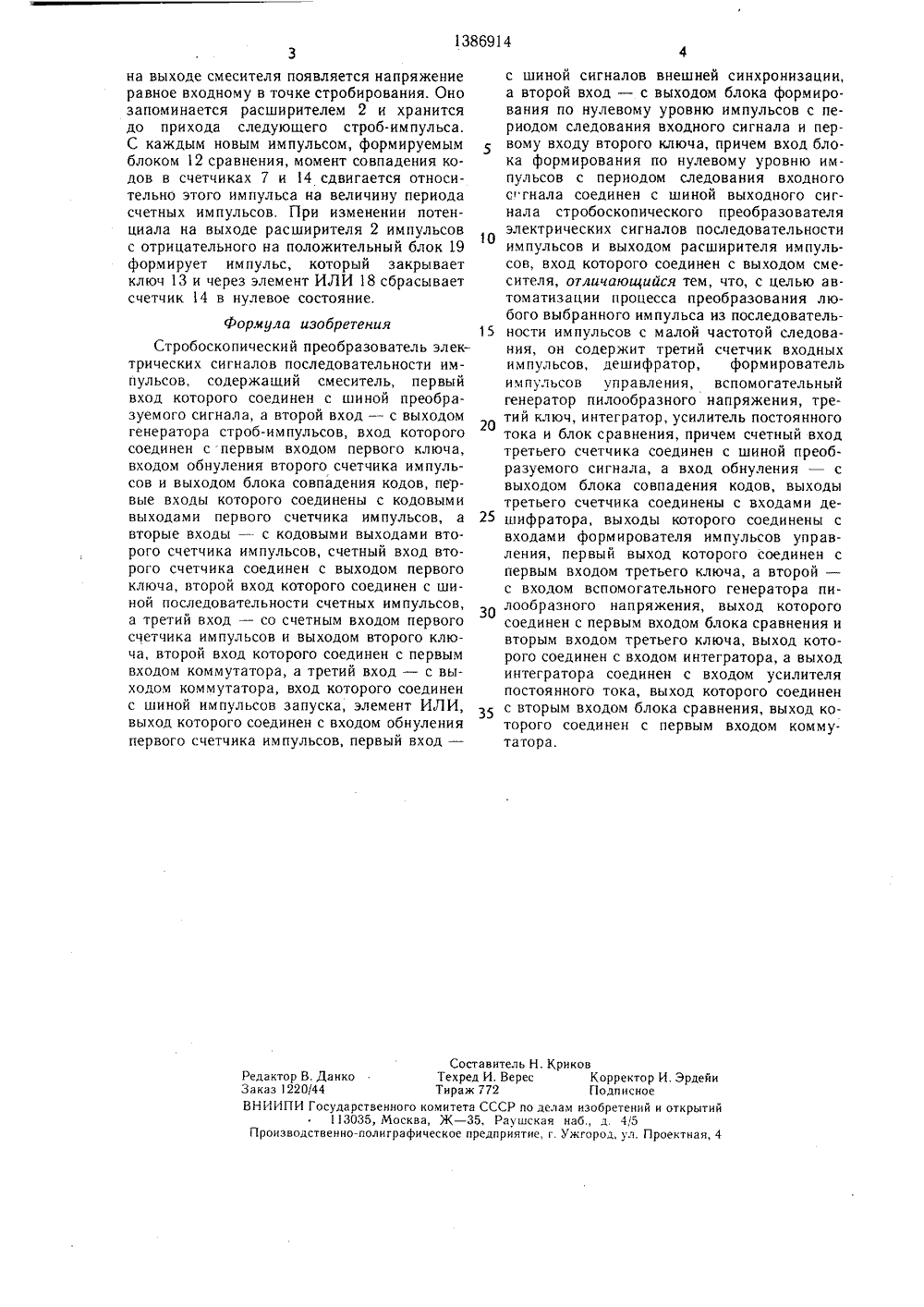

(51) ЕОБРА- СИГНАМПУЛ Ь 00 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ПИСАНИЕ ИЗО А ВТОРСНОМУ СВИДЕТЕЛЬС(54) СТРОБОСКОПИЧЕСКИй ПР ЗОВАТЕЛЬ ЭЛЕКТРИЧЕСКИХЛОВ ПОСЛЕДОВАТЕЛЬНОСТИ И СОВ(57) Изобретение относится к области электроизмерительной техники и может быть использовано в стробоскопических осциллографах или в цифровых измерительных системах, в частности в автоматизированных системах проверки параметров изделий. О 13869 Изобретение позволяет автоматизировать процесс преобразования любого выбранного импульса из последовательности импульсов с малой частотой следования. Устройство содержит смеситель 1, расширитель 2 импульсов, счетчики 3, 7 и 14, генератор 4 строб- импульсов, дешифратор 5, ключи 6 и 13, формирователь 8 импульсов управления, вспомогательный генератор 9 пилообразного напряжения, блок 10 совпадения, блок 12 сравнения, интегратор 15, усилитель 16 постоянного тока, коммутатор 1,элемент ИЛИ 18 и блок 19 формирования по нулевому уровню импульсов с периодом следования входного сигнала. В устройстве всегда можно момент запуска сделать опережающим относительно выбранного входного импульса, что обеспечивается изменением коэффициента усиления усилителя постоянного тока, 1 ил.Изобретение относится к электроизмерительной технике и может быть использованов стробоскопических осциллографах или вцифровых измерительных системах, в частности в автоматизированных системах проверки параметров изделий.Цель изобретения - автоматизация процесса преобразования любого выбранногоимпульса из последовательности импульсовс малой частотой следова ния.На чертеже показана схема стробоскопического преобразователя электрическихсигналов последовательности им пульсов,Преобразователь содержит смеситель 1,расширитель 2 импульсов, третий счетчик 3, входных импульсов, генератор 4 строб-им, пульсов, дешифратор 5, первый ключ 6, вто рой счетчик 7, формирователь 8 импульсовуправления, вспомогательный генератор 9пилообразного напряжения, блок 10 совпадения кодов, третий ключ 11, блок 12 сравнения, второй ключ 13, первый счетчик 14,интегратор 15, усилитель 16 постоянного тока, коммутатор 17, элемент ИЛИ 18 и блок19 формирования по нулевому уровню импульсов с периодом следования входногосигнала,Первый вход смесителя 1 соединен с шиной преобразуемого сигнала и счетным входом третьего счетчика 3 входных импульсов,а второй вход - с выходом генератора 4строб-импульсов, вход которого соединен спервым входом первого ключа 6, с входомобнуления третьего счетчика 3 входных импульсов и второго счетчика 7 счетных импульсов, а также с выходом блока 10 совпадения кодов, первые входы которого соединены с кодовыми выходами первого счетчика 14 импульсов, а вторые входы - с кодовыми выходами второго счетчика 7 счетных импульсов, счетным входом соединенного с выходом первого ключа 6, второй входкоторого соединен с шиной последовательности счетных импульсов, а третий вход -со счетным входом первого счетчика 14 импульсов и с выходом второго ключа 13, второй вход которого соединен с первым входом коммутатора 17 и выходом блока 12сравнения, а третий вход - с выходом коммутатора 17, второй вход которого соединенс шиной импульсов запуска. Выход элемента ИЛИ 18 соединен с входом обнуления первого счетчика 14 импульсов, первый вход -с шиной сигналов внешней синхронизации,а второй вход - с первым входом второгоключа 13 и с выходом блока 19 формирования по нулевому уровню импульсов с периодом следования входного сигнала, вход которого соединен с шиной выходного сигналаустройства и с выходом ресширителя 2, входкоторого соединен с выходом смесителя 1.Кодовые выходы третьего счетчика 3 соединены с входами дешифратора 5, выходы которого соединены с входами формирователя 8 импульсов управления, второй вход которого соединен с входом вспомогательного генератора 9 пилообразного напряже ния, а его выход - с первым входом блока12 сравнения и вторым входом третьего ключа 11, первый вход которого соединен с первым выходом формирователя 8 управляющих импульсов, а выход - с входом интегратора 15, выход которого соединен с входом усилителя 16 постоянного тока, а его выход - с вторым входом блока сравнения.Преобразователь работает следующимобразом.Входные сигналы последовательности 1 импульсов поступают на вход смесителя 1и одновременно на счетный вход счетчика 3.С выходов счетчика сигналы поступают на входы дешифратора 5, к выходам которого подключен формирователь -8 управляющих импульсов. Этот формирователь вырабатывает импульс, равный по длительности всей последовательности импульсов (пачки импульсов) для запуска вспомогательного генератора 9 пилообразного напряжения, и импульс, равный по длительности времени 7 от начала последовательности до приходаимпульса, порядковый номер которого записан в регистре формирователя. Этот импульс управляет работой ключа 11, на аналоговый вход которого подается пилообразное напря-жение от вспомогательного генератора 9.С выхода ключа 11 это пилообразное напряжение заряжает конденсатор интегратора 15 до напряжения, величина которого зависит от времени открытого состояния ключа 11, т. е. от выбора порядкового номера импуль-са входной последовательности. Это напряжение запоминается интегратором и поддерживается постоянным до прихода управляющего импульса следующего такта. Далее оно усиливается усилителем 16 постоянного тока и подается на вход блока 12 сравнения, Щона другои вход которого подается полностью пилообразное напряжение от вспомогательного генератора 9. В момент равенства этих напряжений блок сравнения вырабатывает импульс запуска. Меняя коэффициент уси ления усилителя постоянного тока, всегдаможно момент запуска сделать опережающим относительно выбранного входного импульса. Импульс запуска проходит через открытый ключ 13, открывает ключ 6 и увеличивает содержимое счетчика 14 на едини-цу. Последовательность счетных импульсовначинает поступать на счетный вход счетчика 7 через ключ 6.В момент совпадения кодов счетчиков 7и 14 блок 10 формирует импульс, которым обнуляются счетчики 3 и 7, закрывается ключ 6 и запускается генератор 4 строб- импульсов. Последний строб-импульс, после прихода которого на второй вход смесителя 11386914 Составитель Н. КриковРедактор В. Данко Техред И. Верес Корректор И. ЭрдейиЗаказ 1220/44 Тираж 72 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 на выходе смесителя появляется напряжение равное входному в точке стробирования. Оно запоминается расширителем 2 и хранится до прихода следующего строб-импульса. С каждым новым импульсом, формируемым блоком 12 сравнения, момент совпадения кодов в счетчиках 7 и 14 сдвигается относительно этого импульса на величину периода счетных импульсов. При изменении потенциала на выходе расширителя 2 импульсов с отрицательного на положительный блок 19 формирует импульс, который закрывает ключ 13 и через элемент ИЛИ 18 сбрасывает счетчик 14 в нулевое состояние. формула изобретенияСтробоскопически й преобразователь электрических сигналов последовательности импульсов, содержащий смеситель, первый вход которого соединен с шиной преобразуемого сигнала, а второй вход - с выходом генератора строб-импульсов, вход которого соединен с первым входом первого ключа, входом обнуления второго счетчика импульсов и выходом блока совпадения кодов, первые входы которого соединены с кодовыми выходами первого счетчика импульсов, а 25 вторые входы - с кодовыми выходами второго счетчика импульсов, счетный вход второго счетчика соединен с выходом первого ключа, второй вход которого соединен с шиной последовательности счетных импульсов, а третий вход - со счетным входом первого счетчика импульсов и выходом второго ключа, второй вход которого соединен с первым входом коммутатора, а третий вход - с выходом коммутатора, вход которого соединен с шиной импульсов запуска, элемент ИЛИ, выход которого соединен с входом обнуления первого счетчика импульсов, первый вход -с шиной сигналов внешней синхронизации, а второй вход - с выходом блока формирования по нулевому уровню импульсов с периодом следования входного сигнала и первому входу второго ключа, причем вход блока формирования по нулевому уровню импульсов с периодом следования входного сд гнала соединен с шиной выходного сигнала стробоскопического преобразователя электрических сигналов последовательности импульсов и выходом расширителя импульсов, вход которого соединен с выходом смесителя, отличающийся тем, что, с целью автоматизации процесса преобразования любого выбранного импульса из последовательности импульсов с малой частотой следования, он содержит третий счетчик входных импульсов, дешифратор, формирователь импульсов управления, вспомогательный генератор пилообразного напряжения, третий ключ, интегратор, усилитель постоянного тока и блок сравнения, причем счетный вход третьего счетчика соединен с шиной преобразуемого сигнала, а вход обнуления - с выходом блока совпадения кодов, выходы третьего счетчика соединены с входами дешифратора, выходы которого соединены с входами формирователя импульсов управления, первый выход которого соединен с первым входом третьего ключа, а второй - с входом вспомогательного генератора пилообразного напряжения, выход которого соединен с первым входом блока сравнения и вторым входом третьего ключа, выход которого соединен с входом интегратора, а выход интегратора соединен с входом усилителя постоянного тока, выход которого соединен с вторым входом блока сравнения, выход которого соединен с первым входом коммутатора.
