Шерышев

Номер патента: 1808719

Опубликовано: 15.04.1993

Авторы: Малков, Шерышев

МПК: B29C 51/08

Метки: листовых, полых, термопластов, формования

...положении нагревателями в прижимном кольце 3 и матрице 1 (на чертеже не показаны) производится подогрев периферийной части заготовки 9 до температуры формирования. Затем приводом 5 пуансон 4 опускается вниз до соприкосновения с ,заготовкой 9, Она под действием усилия,приложенного со стороны пуансона 4, увлекается им в полость матрицы 1, причем при этом происходит трансформация плоской заготовки 8 в цилиндрический колпачок, путем скольжения последней по поверхностям в зазорах между прижимным кольцом 3, верхним торцом матрицы 1, а также между цилиндрическими поверхностями матрицы 1 и пуансона 4. Практически в момент соприкосновения деформированной заготовки 9 и смазкой 2 в полости матрицы 1 создается давление, под действием которого...

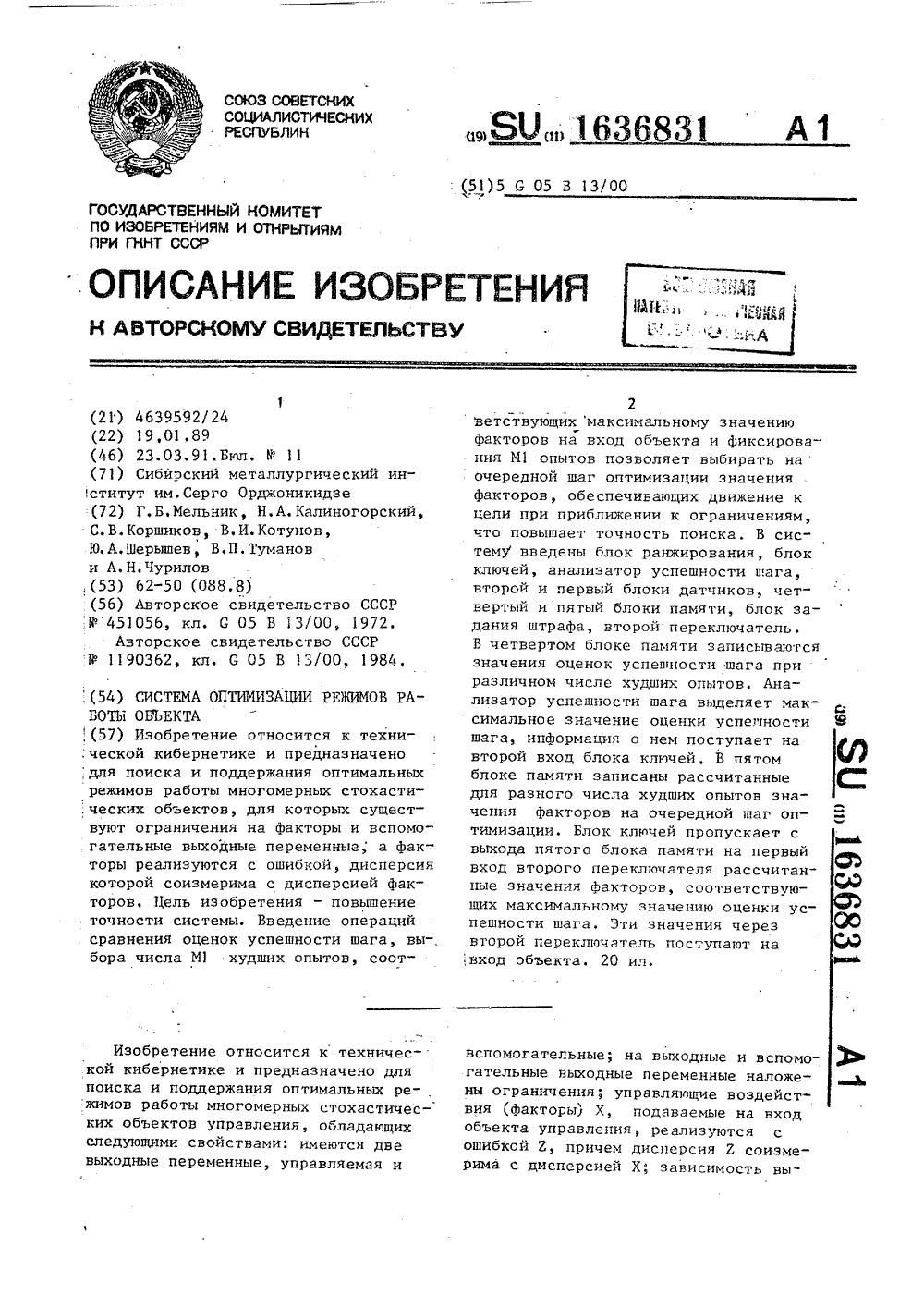

Номер патента: 1636831

Опубликовано: 23.03.1991

Авторы: Калиногорский, Коршиков, Котухов, Мельник, Туманов, Чурилов, Шерышев

МПК: G05B 13/00

Метки: объекта, оптимизации, работы, режимов

...83, итретьих источников 84 постоянного напряжения, итретьих групп 85 ключей. Вход 86 анализатора 5 входного сигнала объекта соединен с первыми входами первых пороговых элементов 83, вторые входы которых связаны с выходами третьих ис источников 84 постоянного напряжения, настроенных так, что на второй вход первого порогового элемента 83 подан сигнал "1", на второй пороговый элемент 83 - "2", и т.д. на последний первый пороговый элемент 83 подан сигнал величиной и.1636831Выходы первых пороговых элементов той 106 и пятый 107 нормально разомк соединены с управляющими входами нутые ключи, седьмой сумматор 108. Интретьих групп 85 ключей (фиг.16). формационный вход шестого ключа 106 Вход 87 анализатора 5 входного сиг- связан с входом 109, а...

Номер патента: 1556927

Опубликовано: 15.04.1990

Авторы: Максимова, Малков, Почивалов, Салосин, Шерышев

МПК: B29C 51/04

Метки: листовых, пневмоформования, термопластов

...стакана.Устройство содержит верхнюю пневмокамеру 1, установленную соосно с нижней пневмокамерой 2, причем в верхней и нижней пневмокамерах установлены штуцеры 3 и 4 для подачи сжатого воздуха, а в верхней части нижней пневмокамеры выполнены отверстия 5 для стравливания воздуха, оформляющий дно изделия вкладыш б, жест- ко связанный с держателем 7, стакан 8, установленный на держателе 7 с возможностью осевого перемещения, подпружиненный пружиной 9 относительно вкладыша б, Вкладыш 6 установлен с зазором 10 отно- сительно боковых стенок нижней пневмокамеры 2. Верхний торец стакана 8 выполнен с буртом 11, соответствующим величине зазора 10. Устройство содержит также на греватель 12 и прижимное устройство 3. Нижняя полуматрица, держатель,...

Номер патента: 1537561

Опубликовано: 23.01.1990

Авторы: Ильина, Малков, Салосин, Шерышев

МПК: B29C 51/00

Метки: листовых, пневмовакуумного, полых, термопластов, формования

...степенью вытяжки можно использовать вклалыши 12 различного внутреннего диаметра, за счет чего обеспечивается изменение площади зажима заготовки.Устройство работает следующим образом, На опорный элемент 9 помещают заготовку из листа термопласта, которую прижимают кольцевым вкладышем 12 и прижимным элементом 11. Затем по трубе 8 пода 1 от нагретую сжатую среду, например воздух, который нагревает заготовку 13 до температуры формования, при этом избыток воздуха выходит в зазор между опорным элементом 9 и верхним торцом пуансона 4, при этом основание 2 находится в крайнем нижнем положени. Не прекращая подачу воздуха через трубу 8, приводом 3 перемещают основание 2 вверх, при этом пуансон 4 верхним торцом касается заготовки 13, которая как...

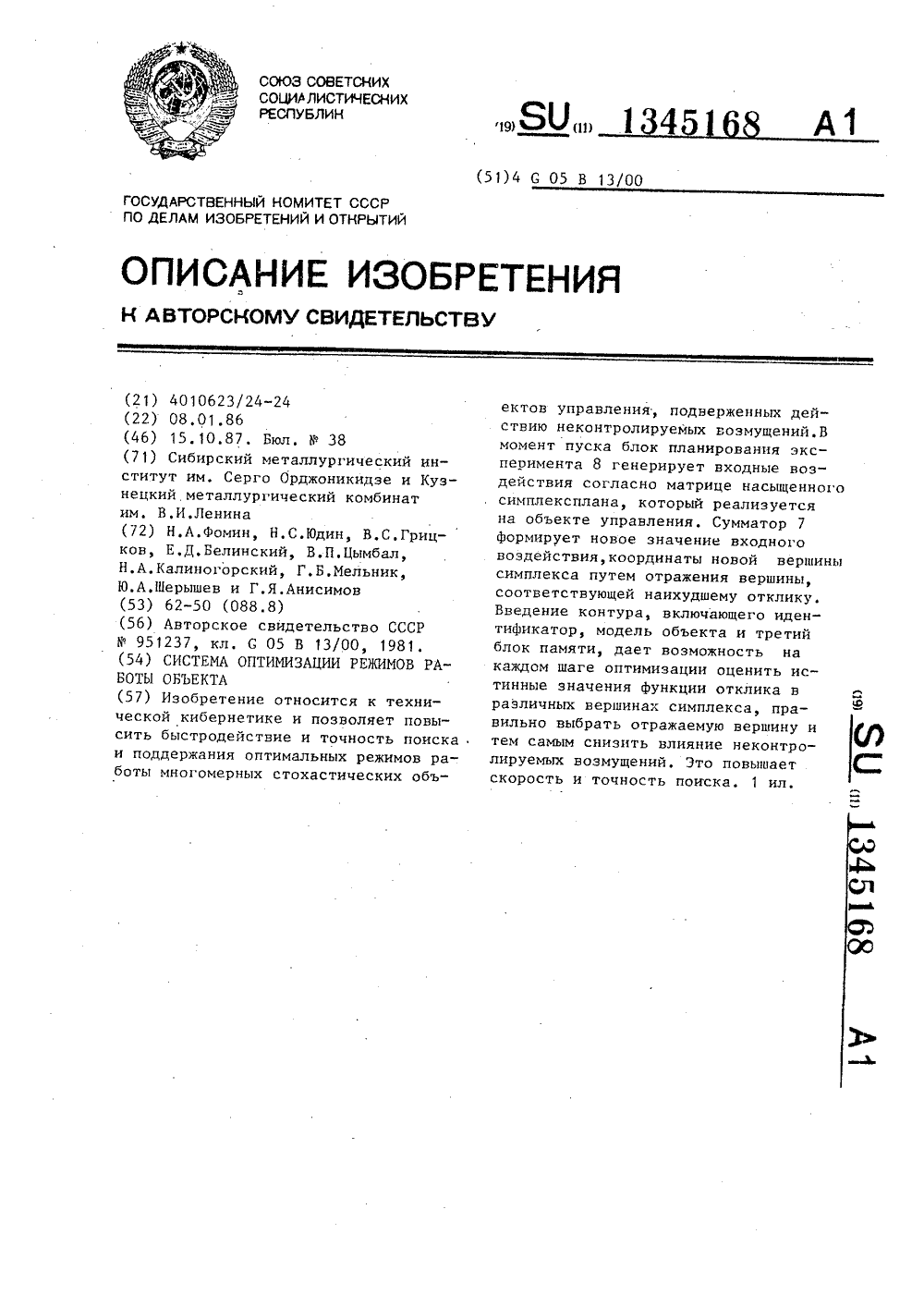

Номер патента: 1345168

Опубликовано: 15.10.1987

Авторы: Анисимов, Белинский, Грицков, Калиногорский, Мельник, Фомин, Цымбал, Шерышев, Юдин

МПК: G05B 13/00

Метки: объекта, оптимизации, работы, режимов

...например, в виде Сигнал о значении коэффициентов а;поступает на первый вход модели 12.На ее второй вход с выхода первогоблока 6 памяти поступают сигналы оЛ 1345 значениях факторов Х . В модели 12 сиспользованием полученных в идентификаторе 11 коэффициентов а рассчитываются оценки истинного значения фунл . 5 кции отклика Ц , соответствующие значениям факторов Х,.После этого командный блок 9 отключается по второму входу и открывается по первому, а на втором его вы ходе появляется командный сигнал,Это состояние является исходным для осуществления собственно процесса оптимизацииПервый шаг поиска оптимального ре жима работы объекта 1 управления начинается в момент подачи командного сигнала с второго выхода командного блока 9 на первый...

Номер патента: 1325083

Опубликовано: 23.07.1987

Авторы: Боднар, Грицков, Калиногорский, Коршиков, Мельник, Шерышев

МПК: C21B 9/00

Метки: воздухонагревателей, доменных, работы, режимом

...воздухонагреватель и далее до конца цикла на дутье работает один воздухонагреватель, В момент окончания цикла оце) 1 О 15 20 5 30 35 О 15 50 ключение параллельно более нагретоговоздухондгревателя,Рассматривают работу блэка из четырех воэдухонагревателей с длительностью цикла 1,5 ч,Зд начало цикла принимают моментоко;чиия подключения ца дутье параллельно более нагретого аппарата. Сэтого момента начинается параллепьцдя работа воздухонагревателей надутье. В этот же момент с диаграммысамоиишушего прибора оператор получает информацию о температуреЗадание ца время параллельной работы воздухонагревателей на дутье 7оператор огределяет следующим образом. ПО диаграмме самопишущего прибора оператор определяет значения темиератур 1,1, С, и 2,...

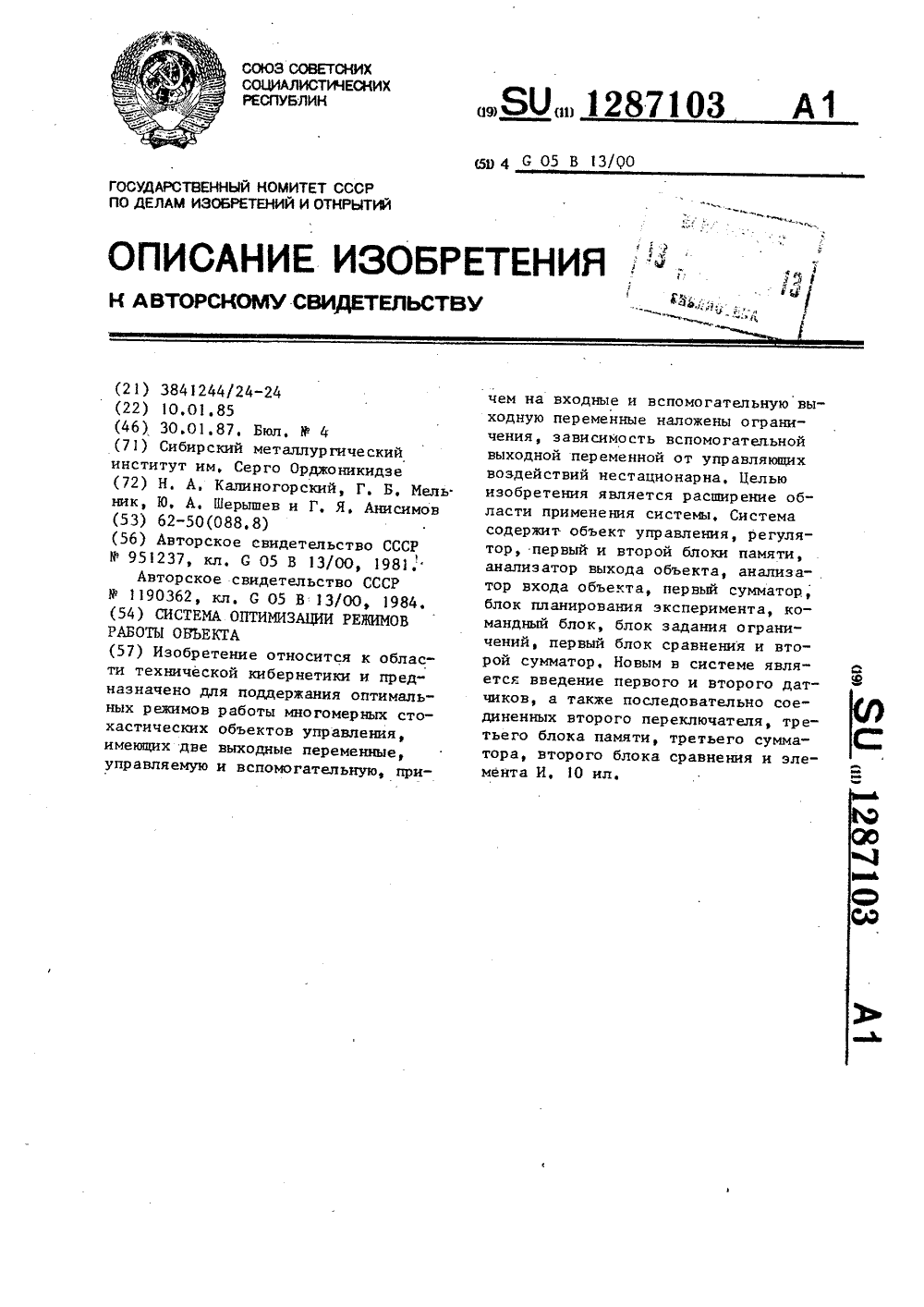

Номер патента: 1287103

Опубликовано: 30.01.1987

Авторы: Анисимов, Калиногорский, Мельник, Шерышев

МПК: G05B 13/00

Метки: объекта, оптимизации, работы, режимов

...выход 26 и второй выТаким образом, анализатор 8 выхода объекта выделяет номер наихудшего отклика у, . Сигнал о номере наихудшего отклика у со второго выОхода анализатора 8 выхода объекта подается на второй вход второго блока 7 и третьего 17 блоков памяти,. С. первого выхода анализатора 8 выхода объекта этот сигнал подается на первый вход анализатора 9 входа объекта. В нем происходит выделение значений факторов, соответствующих наихудшему отклику у , Это происходит следующим образом.С первого выхода 26 (фиг. 2) анализатора 8 выхода объекта сигнал о номере выделенного наихудшего отклика у, поступает на первый вход 29 (фиг, 3) анализатора 9 входа объекта. При этом включается соответствующий номеру наихудшего отклика уО 03 8генератор 28...

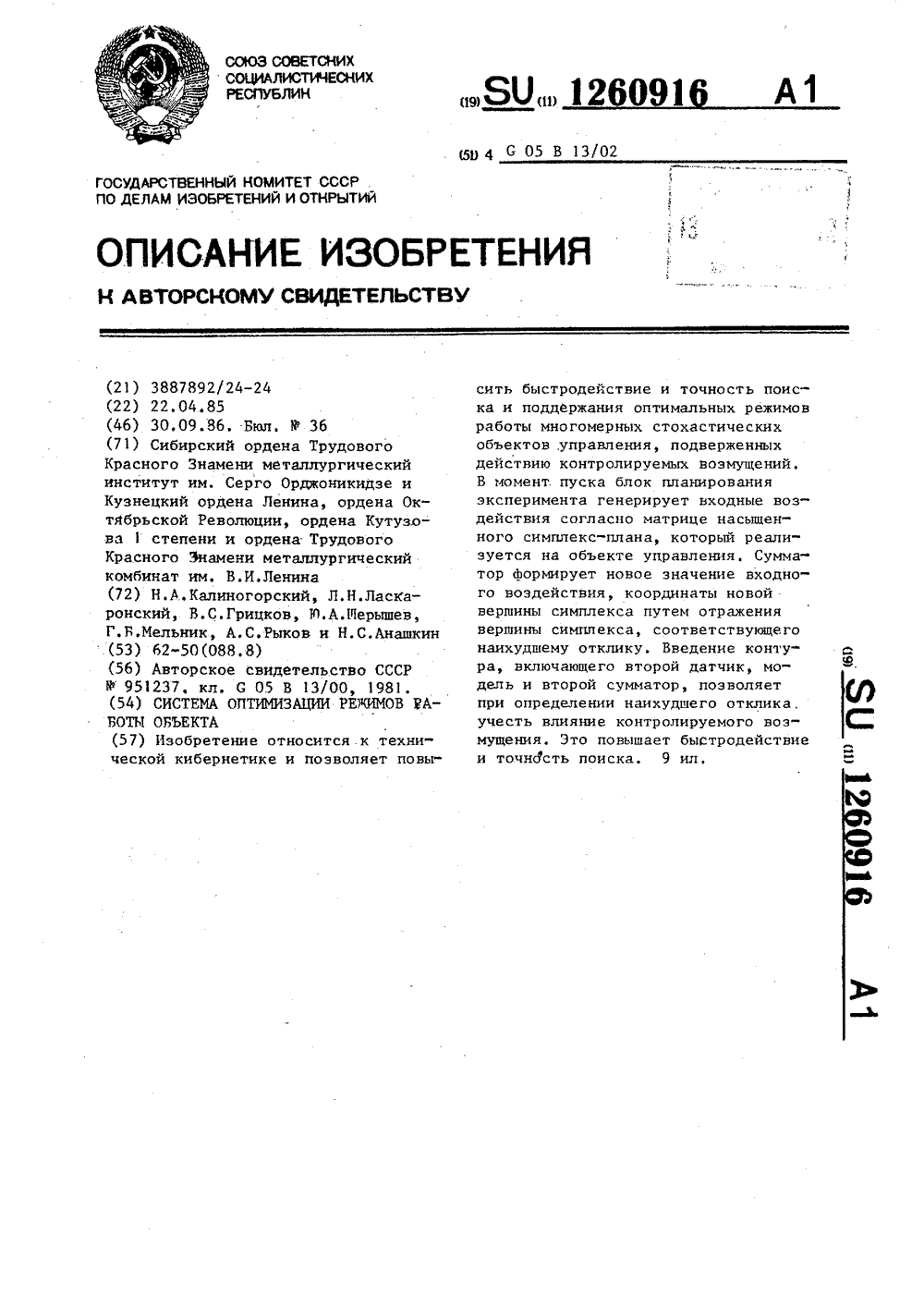

Номер патента: 1260916

Опубликовано: 30.09.1986

Авторы: Анашкин, Грицков, Калиногорский, Ласкаронский, Мельник, Рыков, Шерышев

МПК: G05B 13/02

Метки: объекта, оптимизации, работы, режимов

...,Счетчик 56 (фиг.9) командногоблока 9 считает количество импульсов,сигналы с которых поступают на его 10вход с выхода мультивибратора 55.После генерации К + 1 импульса, аследовательно, после окончания формирования и реализации всех К + 1 воздействий, согласно исходному плану 5эксперимента на выходе счетчика 56появляется управляющий сигнал, который поступает на третий вход переключателя 53 (фиг.9) командного блока9, после чего он закрывается по второму входу и открывается по первому.Управляющий сигнал с выхода счетчика56 через второй вход переключателя58 (фиг.9), который генерирует командный сигнал, поступает на второй 55выход 62 (фиг.9) командного блока 9.Таким образом, командный блок 9отключается по второму входу, а на 16 Ьего втором...

Номер патента: 1242254

Опубликовано: 07.07.1986

Авторы: Моторненко, Скотаренко, Сычев, Шерышев

МПК: B05B 3/18

Метки: жидкости, распыливания, форсунка

...- 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Р 1 зобрстснис относится к устройствам для подачи и расцыливация жидкости и может бь 1 гь применено в авиационной, горной, металлургической, химической и других отрас.лях промышленности. 5 Цель изобретения - улучшение качества распыливания жидкостей и увеличение диапазона регулирования параметров процесса распыления.1Ла чертеже изображена форсунка для рас 10 пыливания жидкости, общий вид.Форсунка содержит корпус 1 с выпускным соплом 2 и размещенный в сопле 2 с возможностью возвратно-поступательного переме 1 цения вдоль его оси элемент 3 колебания.Кро.) с того, форсунка снабжена соединенш 1 м с элементом 3 колебания электромагнитным вибрациоцным устройством 4 и...

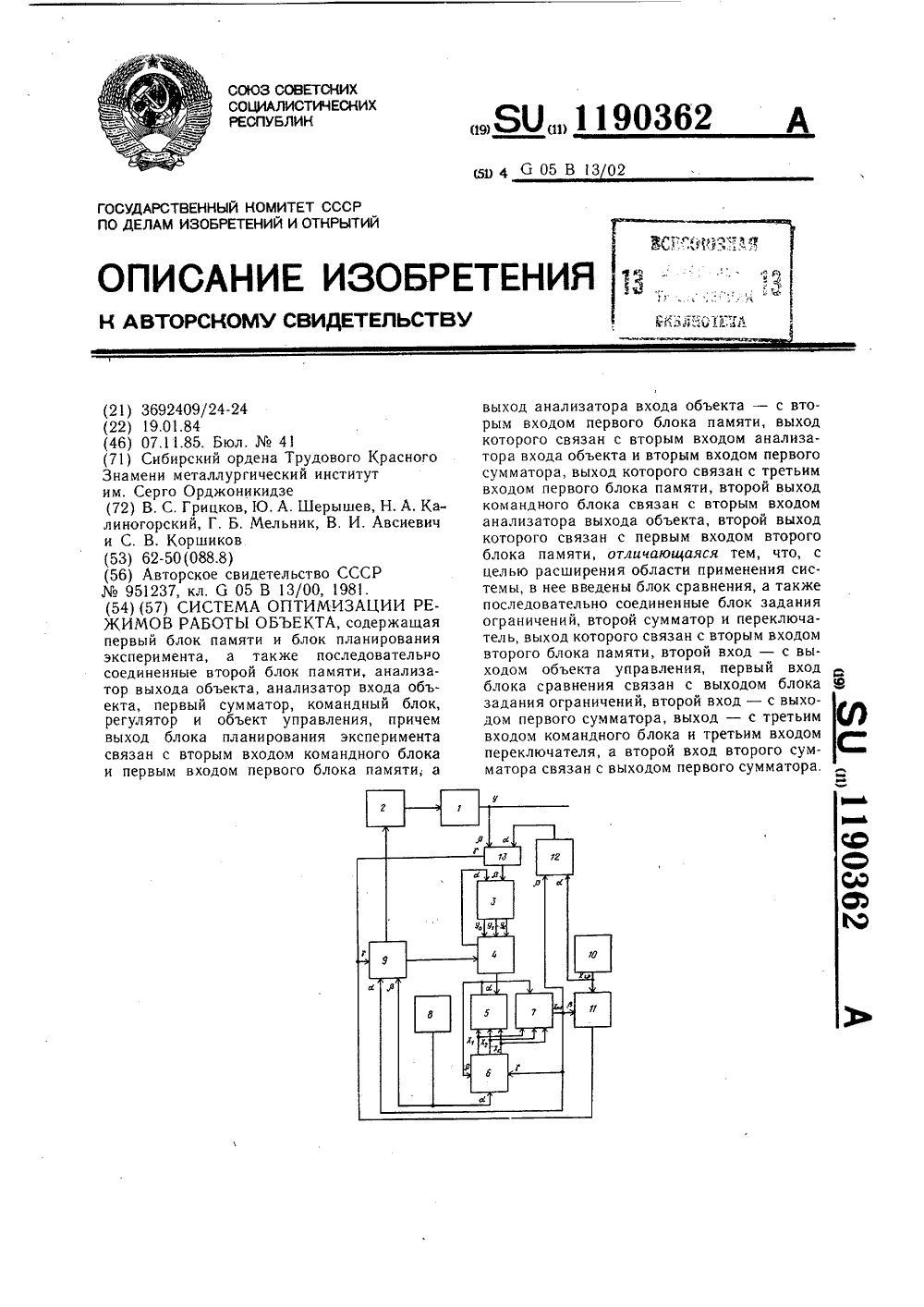

Номер патента: 1190362

Опубликовано: 07.11.1985

Авторы: Авсиевич, Грицков, Калиногорский, Коршиков, Мельник, Шерышев

МПК: G05B 13/02

Метки: объекта, оптимизации, работы, режимов

...2, преобразующий сигналы системы в физические воздействия, реализуются на объекте 1 управления.Сигналы о значениях соответствующих 5ооткликов у; через второи вход переключателя 13 поступают на второй вход второго блока 3 памяти и записываются в ячейке второго блока 3 памяти.Таким образом, исходный план экспери мента реализован. После реализации планаэксперимента во всех ячейках памяти первого блока 6 и второго блока 3 памяти записаны соответственно значения факторов и откликов.После этого командный блок 9 отключается по второму входу, а на втором его выходе появляется командный сигнал.Это состояние является исходным дляосуществления собственно процесса оптимизации. Первый шаг поиска оптимального режима работы объекта 1 управления...

Номер патента: 1172597

Опубликовано: 15.08.1985

Авторы: Моторненко, Сычев, Шерышев

МПК: B05B 3/16

Метки: жидкости, распыления, форсунка

...тируоней с поверхностью элемента колебания.1172597 Составитель Г. Д Техред И. Верес Тираж 689 ПИ Государственного делам изобретений Москва, Ж - 35, Рау П Патент, г. Ужгоьяко Ко рректо р А. ОПодписноекомитета СССРи открытийшская наб., д. 4/5од, ул, Проектная, 4 Реда кто р М. Ба нду рЗаказ 494/7 ар ВНИИ13035,иал ПП Изобретение относится к устройствамдля распыления жидкостей и может бытьиспользовано в авиационной, горной, металлургической и других отраслях промышленности.5Целью изобретения является улучшениекачества распыления жидкости и упрощение конструкции форсунки.На фиг;" Г"изображена форсунка дляра.спылециуг."исйдкости; на фиг. 2 - вид Ана фиг. 1; на фиг. 3, - форма паза на раз 10вертке поверхности элемента...

Номер патента: 1130488

Опубликовано: 23.12.1984

Авторы: Малков, Марголин, Пылаев, Салосин, Шерышев

МПК: B29C 17/00

Метки: листовых, формования

...для подачи сжатой среды в полость матрицы, пуансон, установленный с возможностью вертикального перемещения, установленную над матрицей прижимную плиту, снабжено смонтированной по периферии прижимной пли 5 10 15 20 25 30 35 40 45 50 55 ты в зоне прижима заготовки упругой камерой, соединенной с системой подачи пульсирующей рабочей среды и закрепленной на упругой камере жесткой пластиной, а на колоннах рамы установлены ограничители прижимной плиты, причем в кольцевой формующей части матрицы в зоне прижима заготовки размещены нагревательные элементы.На фиг. 1 изображено предлагаемое устройство, общий вид (слева от осевой линии в момент установки листовой заготовки на кольцевую матрицу, справа - в момент съема отформованного изделия); на...

Номер патента: 1115909

Опубликовано: 30.09.1984

Авторы: Елисеев, Малков, Салосин, Фелипчук, Шерышев

МПК: B29C 17/00

Метки: листовых, термопластов, формования

...нс й пневмопрВолом, плунжер которого жестко сняздц через шток с плуцжс ром формуютттегт) ццевмоци) и цдг) д ) и мдт т пи цу ) 1601) мук)щн йгтнснмцилцдр выполнсн с дном, тмю ЦИМ СКНОЗНОС цеттТрдЛЬтот)ТтттдрСТИЕДЛЯ ВЬЕХ ОДД ОХ. Д)з Ь)ЮИттд ГО НозДУХЛ ИЗПОЛОС 1-11 11 ЕЛИЦДРД, Н Котооит УстлЦОН -лец цолпружтНеццьтй к. тдпдн, перекры -Рдющит с)тне)стттсд н днс цлинд)д )ЦРттдтдт НГ 1 бОКОВОЙ ПГ)НСдРХНОСТИ ЦИЕИНДрд гтыто)Нт цы кацлтть для отвода нс)здухл из год формуюитего пценмоцилиндрдтНл чертсже изображено устройстводля формондния листовых термоплдстовн момент Окончания формовлция и охлджлеция изделия.Устройство содержит раму 1 с закрплИными ца ней пценмоприволом 2, иыеюитиы плуцжер 3 и шток 4, который жсстко сняздц с плунжером 5 формующго...

Номер патента: 1090967

Опубликовано: 07.05.1984

Авторы: Доннова, Моторненко, Слаута, Шерышев

МПК: F23D 11/34

Метки: распыливающее

...1 тия пульсирующего дробления жидкого топлива,В распьцтттттатотгте;"тс г - ;.,ггйстэе, содержащем корпус т, сс.,ттоьтелтто размещенные в нем веоцгтцоттт:-м я порядке жидкостные и г,.тггтьт": форсуцки.имеющие вттхоттт:.:,". сот:ца: ттетесг-катощимися тт зотг 1;.,;., 1 - . е;т-, т о,дмтВьтходттьте с от. де к ;.;, . - ;": г, щ,э,тз р 1,"- р,сунки образовагт;:;:-. -я- ч-.одчтимися кана.тгтмт в;.,:.: ":в:.цотттетося про"ходното се четтт-,- ",бг:-., з -т-штт,гт ттрнпересечении поло:ть. гтггцче". ь ковпусе доттотттттгг.тц. .ь-:,-:.:тц,т тггверстия погтарно цс - г;,",г;тые огпо. ит - но к ук 1 зднцо", .".;: 1; бттеттгьо между соботт кана .э; : оз."1 ой связи;На фиг, 1 . збр":.=";то г:ре:;лагаем те растылив;гтошс;-фиг.- с т-,теттт.:, - ,...

Номер патента: 1060237

Опубликовано: 15.12.1983

Авторы: Голдаев, Моторненко, Слаута, Шерышев

МПК: B05B 7/08

Метки: жидкости, распыления

...является способ распыления жидкости, заключающийся в том,что жидкость подают на распылениеи воздействуют на, нее симметричнорасположенными с противоположныхсторон струи жидкости потоками сжатого газа 2 .Однако данный способ не обеспечивает высокого качества распыленияжидкости, а также уменьшает дальнобойность и угол факела распыла.Цель изобретения - повышение дис О1 персности распыла.Поставленная цель достигаетсятем, что согласно способу распыления. жидкости, заключающемуся в том, чтожидкость подают на распыление и воэдействуют на нее симметрично расположенными с противоположных сторонструи жидкости потоками сжатого газа, воздействие потоками сжатогогаза осуществляют попеременно. 50На чертеже изображено устройстводля...

Номер патента: 1047710

Опубликовано: 15.10.1983

Авторы: Малков, Салосин, Шерышев

МПК: B29C 17/04

Метки: листовых, полых, термопластичных, формования

...одним концом на раме и снабжена парой рычагов, одни концы которых шарнирно соединены между собой, а другие шарнирно связаны с опорной пластиной и рамой, и пружиной, связанной с шарнирно соединенными концами рычагов каждой пары, а полуформы шарнирно соединены между собой, связаны со штоком привода вертикального перемещения посредством шарнирно закрепленной на них скобы и снабжены захватами, причем на раме установлены вертикальные балки с ч-образным пазом в верхней части под захваты.Это позволяет сократить время цикла формования изделия, так как исключаются горизонтальные перемещения пол уформ, а также сокращается количество ручных установочных операций (закрепляется один лист термопласта вместо двух).На фиг. 1 изображено устройство...

Номер патента: 1006250

Опубликовано: 23.03.1983

Авторы: Ким, Малков, Салосин, Шерышев

МПК: B29C 17/04

Метки: термопластических, формования

...3, выполненную иэ меди,размещенную в корпусе 1 с зазоромотносительно матрицы 3 обойму 4 срасположенными в ней катушками 5индуктивности с ферромагнитнымисердечниками 6, установленные свободно в зазоре между обоймой 4 иматрицей 3 ферромагнитные тела 7В матрице 3 выполнены отверстия 8для отсоса воздуха. Лист 9 термопласта прижат эажимным устройством10 к корпусу 1. На обойме 4 и кор;пусе 1 закреплен штуцер 11, предназначенный для отсоса воздуха иэ фор 3 чующей полости, над которой размещенпуансон 12 с закрепленным на еготорце пульсатором 13, Пуансон 12 приводится в движение приводом .14, закрепленным на верхней плите 15 спомощью колонн 16, установленныхна корпусе матрицы 1.Нагрев листа 9 термопласта про-.изводится инфракрасным...

Номер патента: 1000385

Опубликовано: 28.02.1983

Авторы: Пронин, Сологуб, Шерышев

МПК: E04H 12/34

Метки: монтажа, оборудования, технологического

...на фиг,3кантователь в вертикальном положениеи оборудование, снятое с кантователя.Устройство для осуществленияспособа включает кантователь 1 с оборудованием 2; который закреплен наплатформе 3 с помощью шарнирного у- ла 4. Кантователь 1 снабжен подъемной консолью, включающей жесткую раму 5 и гибкие растяжки б.В зону монтажа под мостовые краны 7 и 8 платформы с кантователем 25 пОдаются мотовозомПредлагаемый способ осущ яютследующим образом.Монтируемое оборудование 2 накантователе 1 в транспортном положении подается мотовозом в зону1000385 формула изобретения г,1 каз 12 б 1/Подписно ВНИ ИГШТираж 8 за оборудование, приподнимает его вместе с кантователем 1 относительно шарнирного узла 4. После чего осуществляется развертывание в рабочее...

Номер патента: 994274

Опубликовано: 07.02.1983

Авторы: Малков, Салосин, Шерышев

МПК: B29C 17/04

Метки: листовых, пневмовакуумформования, термопластичных

...изображено устройство, общий вид.устройство содержит форму 1 с каналами для вакуумирования, связан ную с приводом вертикального перемещения 2, воздухораспределительную плиту 3, пневмоцилиндр 4, инфракрасный обогреватель 5, зажимное приспособление б, систему 7 подачи воздуха 35 под постоянным давлением в пневмоцилиндр 4 и механический вибратор 8, соединенный с пневмоцилиндром 4. Воздухораспределительная плита 3 выполнена с внутренней полостью 9, сооб щенной отверстием 10 с полостью пневмоцилиндра 4.Устройство работает следующим образом.Лист термопласта 11 закрепляют на воэдухораспределительной плите 3 зажимным приспособлением б и нагревают инфракрасным обогревателем 5 до температуры формования. Затем обогреватель 5 отводят в сторону,...

Номер патента: 858015

Опубликовано: 23.08.1981

Авторы: Лукьянов, Любушкин, Султангазин, Шерышев

МПК: G06G 7/46

Метки: задач, нелинейных, решения, сопряженных

...граничными узлами сеточных областей линейная, что ограничивает его применение, так как для большин ства практических задач вида (1) типи чен нелинейный характер (2) взаимосвязи обоих уравнений.Наиболее близким к данному техни -ческому решению является устройстводля решения сопряженных задач, которое содержит ВС-сетку, функциональный преобразователь и блок граничных условий 21 .Недостаток - невозможность моделирования нелинейного теплообменамежду двумя телами или телом и набегающей жидкостью, что ограничиваетвозможности этого устройства,Цель изобретения - расширениеФункциональных возможностей за счетучета нелинейного теплообмена награнице тел,Для достижения цели в устройство,содержащее две ВС-сетки, граничныеузлы которых соответственно...

Номер патента: 840025

Опубликовано: 23.06.1981

Авторы: Пронин, Сологуб, Шерышев

МПК: E04H 12/34

Метки: длинномерныхконструкций, подъема

...сверху,, На фиг. 1 показана схема подъема длинномерной конструкции, начальный момент на фиг. 2 - то же, конечный момент подъема; на фиг. 3 - конструкция опорного узла; на фиг. 4 - вид А на фиг,3,Устройство для подъема длинномерной конструкции 1 смонтировано на основании подвижной тележки 2 и содержит крон 3штейны 3 с гнездами 4, в которых размешены оси 5, жестко закрепленные на консоли 6 конструкции 1. Конструкция 1 размещена на опорной раме 7, причем один конец конструкции опирается на гнезда 4 кронштейнов 3, а другой снабжен монтажной стойкой 8. Вывод конструкции в верложение и установка его вжение осуществляется мостоми 9 и 10.Въгвод блока в вертикальние осуществляется следующ4840028 7 в обРатном ПОРЯ3рана 9 Рамаложенукцией 1...

Номер патента: 699171

Опубликовано: 25.11.1979

Авторы: Голдаев, Завьялов, Моторненко, Шерышев

МПК: E21C 21/00

Метки: буровое, термомеханическое

...буровое устройство.Устройство имеет корпус 1, в которомрасположен воздушный ресивер 2, соединенный с воздухоподвадящей магистралью3, огнеструйные горелки 4 и механические породоразрушающие инструменты 5,в частности шарашки, Камера сгорания6 каждой горелки 4 соединены с магистралью 7 подвода горючего, на выходе изкоторой установлена форсунка 8, и с воз 25духоподводящей магистралью 9, сообщенной с ресивером 2. Инструменты 5 также соединены с ресивером 2 с помощьювоздухоподводящей магистрали 10, накоторой установлен регулятор 1 1 расходавоздуха.Регудятар 11 имеет исполнительныйорган 12, нагруженный пружиной 13(предварительное поджатие которой можнорегулировать винтом 14) и соединенныйс поршневым элементом 15, расположенным в открытой...

Номер патента: 690666

Опубликовано: 05.10.1979

Авторы: Зайцев, Шерышев

МПК: H05K 10/00

Метки: резервированное, термостатом

...для того, чтобы перевести. .35усилители в состояние, соответствую щее максимальному напряжению йа ихвыходах (логическая 1) .Наличие на большинстве входовлогических блоков 4-6 уровней напряжения, соответствующих логической1 ф, обусловит появление такогоже уровня напряженияи на их выходах. Две логические 1, поданныена базы последовательно включенныхтранзисторов 7-8, 9-10 и 11-12 усилйтеля мощности, приведут к вклю чению нагревателей, подключенных ких выходам, в Результате чего температура термостатируемого вбъектаначнет повышаться. При достижениизаданной температуры один из термодатчиков переведет соответствующий усилитель в состояние, соответствующее логическому 0, но нагреватели 16-18 по-прежнему будутработать на нагреВ до тех...

Номер патента: 574529

Опубликовано: 30.09.1977

Авторы: Голдаев, Завьялов, Моторненко, Рыжаков, Степанов, Шерышев

МПК: E21C 21/00

Метки: бурения, скважин, термического

...элемент 12 выполнен с переменным по высоте профилем и имеет на выходе из камеры 5 уширение 14 с положительным углом раскрытия. В псрегородке трубчатого элемента предусмотрены каналы 15, соединяющие его полость с камерой 3 сгорания.При запуске устройства в работу воздух из буровой трубы 2 через отверстия 11 во фланце головки 8 направляется в зазор между корпусом 1 и стенками камер 3 и 5. Часть воздуха через отверстия 4 поступает в камеру 3 сгорания, а другая часть по отверстиям 6 входит в камеру 5 подготовки смеси. Поступающий из трубопровода 10 бензинки форсупками 9 распыляется в камеру 5. Здесь он интенсивно перемешивается струями воздуха, поступающими из отверстий 6, образуя топливную смесь, которая через отверстие 7, обтекая...

Номер патента: 556421

Опубликовано: 30.04.1977

Авторы: Зайцев, Шерышев

МПК: G05D 23/19

Метки: многоканальное, резервированное, термостатом

...показана схема устройства, трехканальный вариант.Схема содержит усилители 1, 2, 3, мажоритарные элементы 4 - 9, логические элементы И 10, 11, 12, резервные термодатчики 13, 14, 15 и нагреватели 16, 17, 18.Входы усилителей 1, 2, 3 соединены с термодатчиками 13, 14, 15; выходы усилителей - с входами мажоритарных элементов 4 - 9. Выходы мажоритарных элементов 4 - 9 попарно соединены с входами логических элементов И 10, 11, 12, выходы которых подключены к нагревателям 16, 17, 18, вторые выводы нагрсвателей связаны с источником питания.Устройство работает следующим образом, После подачи питающих напряжений в результате того, что температура термостатируемого обьекта ниже заданной, с термодатчиков 13, 14, 15 на входы усилителей 1, 2, 3...

Номер патента: 539157

Опубликовано: 15.12.1976

Авторы: Калинобродский, Кононенко, Микнис, Стриженко, Укрыньш, Хуако, Шерышев

МПК: F02M 21/04

Метки: двигателя, запирающее, импульсного, типа

...соединения, а на пх поверхностях, обращенцых друг к другу, не находяццхся В зоне 1.Онта 1 та, Вытолнены канавки проекции продольных осей которых на осноВс.ние седла наклонены к наружной окружности седла в сторону, противоположную направлению его навпнчпванця на поршень-клапан.На фиг. 1 схематически изображено предлагаемое устройство; на фиг, 2 - разрез по А- - Л на фиг. 1.В корпусе 1 с ввинченным в него седлом 2помещен поршень 3 с навпнченным на него кольцом 4. На седле и кольце выполнены дополнительные конические поверхности Т с канавками К, проекции продольных осей кото рых на основание седла и кольца наклоненык цх наружным окружностям в сторону, противоположную направленпо пх навпнчпванпя.Работает устройство следующим образом.В...

Номер патента: 537434

Опубликовано: 30.11.1976

Автор: Шерышев

МПК: H03B 5/32

Метки: генератор, кварцевый, термостатированный

...состоящую из термочувствительногодатчика 5, подсоединенного через усилитель 6 к нагревателю 7 термостата 8 и к управляющему входу управляемого реактивного элемента 4,15 Управляемый реактивный элемент 4 под.ключен к подстроечному реактивному элементу 3 через контакты 9 реле 10, соединенного с выходом усилителя.Термостатированный кварцевый генератор 20 работает следующим образом.В режиме разогрева термостата 8 реле 10срабатывает, контакты 9 реле замыкаются, и управляемый реактивный элемейт 4, например варикап, подключается параллельно подстро.25 ечному реактивному элементу 3, напримерконденсатору. По мере разогрева термостата 8 пропорционально изменению температуры термочувствительного датчика 5 увеличивается537434 Формула...

Номер патента: 523400

Опубликовано: 30.07.1976

Автор: Шерышев

МПК: G05D 23/19

Метки: температуры

...точное регулирозагие температуры на объекте 9 с помощью датчика 2, усилителя 3 и нагревателя6, резервный канал 12 - грубое регулирование температуры с помощью датчика 13, усилителя 16 и нагревателя 22. В резервном канале регулирования поддерживается температура, например, на 5 С ниже, чем в основном, чем достигается плавная и точная регулировка температуры на объекте 9. В устапозившемся режиме на выходах блока 8 фиксации недогрева и перегрева устанавливаетсясигнал О. При этогм ключи 14 и 20 закрыты, а ключи 4, 16, 21 открыты. Дополнительные датчик 10 температуры и нагреватель 11,находящиеся в основном канале регулирования, отключены от усилителя 16 резерзногоканала регулирования,В случае неисправности в регуляторе основного...

Номер патента: 492657

Опубликовано: 25.11.1975

Авторы: Завьялов, Моторненко, Степанов, Шерышев

МПК: E21C 21/00

Метки: запуска, многогорелочного, работу, термобура

...подают одновременно в форкамеру и в камерысгорания всех горелок термобура, а затем 1 Овоспламеняют полученную в форкамере топливную смесь. Образующиеся в ней продук,ты сгорания поступают в горелки термобу-,ра, вызывая воспламенение топливной смесиих камерах сгорания, ИОднако такой способ запуска многогорелочного термобура требует довольно сложной по конструкции аппаратуры для приготовления топливной смеси, кроме тогр, онне обеспечивает надежного запуска в работу 2 Омногогорелочного термобура,Цель изобретения - повысить надежностьзапуска.Для этого пр гае бром заполнениеам Й епосредственно из каме;11 1Сжтаьитедь В. КорчаковЛ. Дашкова Техред М, Ликович ектор С, Болдижар ед 1188 ь;рак ПИ Государственного коми Г 1 О дедам НЗОбр 13 О 35,...

Номер патента: 463782

Опубликовано: 15.03.1975

Авторы: Голдаев, Жердев, Моторненко, Шерышев

МПК: E21C 21/00

Метки: бурения, горных, пород, термического

...клапаны 3 забора воздуха из полости Г бурового става и клапанные устройства 4, соединяющие полости компрессоров с полостью Д ресивера. Камера сгорания имеет впускные а и выхлопные б окна, соединяющие ее соответственно с полостью ресивера и полостью Е выхлопной камеры. Топливо в камеру сгорания поступает по трубопроводу 5.В некоторый момент работы в камере сгорания А происходит сжатие и воспламенение топливо-воздушной смеси. Под действием образовавшихся газов поршни 1 расходятся, сжимая воздух в буферных полостях В и засасывая воздух из полости Г через клапаны 3 в полости Б компрессора. При определенном положении поршней открываются выхлопные окна б и газ из полости А через окна б истекает в полость Е и далее через сопловой блок б...
