Якштас

Номер патента: 1818602

Опубликовано: 30.05.1993

Авторы: Зубов, Кринчик, Кузьменко, Мацкевич, Якштас

МПК: G01R 33/032

Метки: магнитного, поля, пространственного, распределения

...датчика б и попадает на регистрирующую систему, которая фиксирует изменение интенсивности отраженного света. Для измерения составляющих поля, параллельных плоскости пленки, в оптическую систему вводится поляризатор 4 и призма 3 косого освещения, На р-компоненте света без анализатора изменение интенсивности отраженного от датчика 1 света пропорционально составляющей поля пер1818602 .пендикулярной плоскости падения света имеют линейные участки от нескольких зрс(экваториальный эффект Керра). Для изме- тед до 3 кЭ. Величина полярного эффекта. рения поворота плоскости поляризации Керра для использованного носителя тако. света пропорционального составляющей ва, что его можно надежно измерять при поля параллельной плоскости падения све- б ....

Номер патента: 1696780

Опубликовано: 07.12.1991

Авторы: Зубавичюс, Турла, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, центробежная

...вокруг осей упругих стержней 8. При этом соответствующим образом уменьшается угол а. С поворотом маятников шарнирные хомуты 10 постепенно перемещаются в радиальном направлении до упора в утолщения маятников (в этом положении значение угла а минимально), В этот момент поворотное движение маятников 9 прекращается, Если скорость вращения продолжает расти, то грузы-ползуны 6 обеих полумуфт, 10 связывающий их стержень 8 и установленные на нем маятники 9 перемещаются на спицах 5 в радиальном направлении как одно твердое тело. При этом угол а немножко увеличивается, а деформация упругих элементов и угол скручивания полумуфт уменьшаются, При определенных крутящем моменте и скорости вращения устанавливается динамическое равновесие,...

Номер патента: 1663264

Опубликовано: 15.07.1991

Авторы: Забелскас, Спруогис, Турла, Чайка, Юрконис, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...ярко выраженного эффекта действия центробежных сил радиус изгиба упругих колец между петлями 10 может быть умен ьшен (й), поэтому появляются выпуклые части 12 кольца, Также для увеличения эффекта действия центробежных сил в петлях 20 могут быть установлены центробежные грузы-ролики 13 (фиг, 4),Муфта работает следующим образом, При наложении крутящего момента на ведущую полумуфту последняя прокручивается относительно ведомой, деформируя упругое кольцо. Растягиваемые секторы кольца при этом приближаются к оси вращения муфты, а сжимаемые, наоборот, удаляются, так как деформированное кольцо напоминает форму эллипса. Напряжения изгиба кольца в поперечных его сечениях из-за наличия навитых колец распределяются более равномерно, снижая их в...

Номер патента: 1647173

Опубликовано: 07.05.1991

Авторы: Зубавичюс, Спруогис, Турла, Шатас, Шлапялис, Юревич, Юрконис, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...представляет форму эллипса. От выпадения упругое кольцо предохраняют обод 11 ведомой полумуфты и бортики вилок хвостовиков 3 и 4 ведущей полумуфты.Профиль сечения упругого кольца 8 зависит от формы опорных роликов. С целью 10 лучшей компенсации всех видов несоосностей соединяемых валов целесообразно применять ролики вогнутыми (фиг.7) или выпуклыми(фиг.8), Вогнутость ролика радиусом й 1(фиг.7) соответствует сечению составного 20 упругого кольца 8, в котором радиус кривизны наружного и внутреннего колец соответствуют радиусу выпуклости В (Фиг.5). Выпуклости ролика радиусом Й 2 (фиг,8) соответственно соответствует радиус вогнутости упругого кольца 8 В 2 (фиг.6),Компенсирующая способность муфты увеличивается за счет выполнения поверх 25...

Номер патента: 1617006

Опубликовано: 30.12.1990

Авторы: Канапенас, Якштас

МПК: C21D 1/09

Метки: лазерного, поверхностного, упрочнения

...поверхностью 7,Через штуцер 4 подают рабочий газ,,пучок 10 лазерного излучения фокуси 40руют линзой 2 в зону обработки, подают напряжение в пьезоэлектрическийпреобразователь (пьезокерамическуюпластину) 5 и обрабатываемую поверхность 7 линейно перемещают. Высоко 45частотные вибрации, созданные преобразователем 5, через наконечник 6дЕйствуют как пластический деформатор обрабатываемой поверхности 7.Кроме того, в результате тех же высокочастотных вибраций в зоне контакта поверхности 7 и наконечника 6 создается воздушная подушка, способст"вующая уменьшении трения при сканировании и появлению зазора (до 10 мкм)между обрабатываемой поверхностью 7и наконечником 6. Выход рабочегогаза через такой зазор является минимальным, вследствие...

Номер патента: 1613735

Опубликовано: 15.12.1990

Авторы: Марюнас, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, центробежная

...вместе со стержнями 8 на направляющих спицах 5 в сторону ободов 3, 4 полумуфт. Закон перемещения ползунов 6 при малом трении определяется формулойР (1)с - п 1 и При определенных крутящем моменте и скорости вращения устанавливается динамическое равновесие, характеризуемое некоторывв углом закручивания полумуфт Ьр, радиусом расположения осей стержней 8, а также относительным сдвигом Ь ь. торцовых поверхностей стержней 8.Крутильная жесткость муфты определяется зависимостьюпОА 4 скР (2) где 6 - модуль сдвига материала стержня 8;А - площадь поперечного сечения стержня 8;п - количество стержней 8;Ь - длина стержня 8 без учета защемленных участков (фиг, 2).Согласно формуле (2) с повышением частоты вращения крутильная жесткость муфты быстро...

Номер патента: 1612155

Опубликовано: 07.12.1990

Авторы: Семенов, Филаткин, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...уменьшение угла закручивания наблюдается лишь при высоких скоростях вращения), а упругий элемент частично разгружается. Накладки 7 и втулки 9 играют роль центробежных грузов,- моменты инерции поперечныхсечений колец в плоскости ихкривизны;Рь Р 2 - диаметры колец,С повышением скорости вращения компенсирующие свойства муфты улучшаются,так как согласно формуле (2) уменьшает 45 ся радиальная жесткость упругих элементов, Однако, существенное увеличение компенсирующих возможностей проявляетсялишь на достаточно высоких скоростях вращения.С целью повышения несущей способности50 упругий элемент муфты может быть выполнен в виде набора упругих колец, размещенных в два ряда и более параллельно оси вращения муфты (фиг. 3, 4). Приэтом для...

Номер патента: 1511484

Опубликовано: 30.09.1989

Авторы: Крисюнас, Спруогис, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...наружное отверстие утолщения .7 на каждыйвиток упругого элемента и сжимаются 45массивным винтом 13, который стопорится гайкой 14 и пружинной шайбой 15(или контргайкой). Благодаря такойконструкции центры тяжести шарнирныхузлов крепления упругого элемента на ходятся на значительно большем удалении от оси вращения муфты, чем их оси.Пальцы б в осевом направлении фиксируются пружинными кольцами 16.Муфта работает следующим образом,При пуске под воздействием крутящего момента деформируется кольцевойупругий элемент 10 и полумуфты скручивЪются на определенный угол, при 84 4этом пальцы 6 поворачиваются на соответствующий угол вокруг своих осей, приближая тем самым центры тяжести шарнирных узлов к оси вращения муфты. Плавность включения...

Номер патента: 1483485

Опубликовано: 30.05.1989

Авторы: Дроздова, Коробова, Скибин, Якштас, Ясинавичюс

МПК: G11B 5/84

Метки: коэрцитивной, магнитного, носителя, силы

...плавно увеличивая его до такогсзначения, при котором в сердечникеголовки создается индукция, превышающая индукцию насыщения магнитнойленты, затем уменьшают ток до нуля.Потом обе МЛ проявляют магниточувствительной жидкостью, обнаруживаютразмагниченные зоны, т.е, участки,на которых происходит стирание магнитной записи, и измеряют высоту размаг"ниченных зон - максимальное расстояние от края МЛ до границы между стер1483485 той и оставшейся на поверхности МЛ визуализированной периодической записью, Коэрцитивную силу магнитной ленты определяют по формуле11 с = 1 с.этэт/ коэрцитивная сила исследуемого носителя;коэрцитивная сила эталонного носителя;высота размагниченнойзоны на исследуемом носителе;высота размагниченной зоны на эталонном...

Номер патента: 1465843

Опубликовано: 15.03.1989

Авторы: Дроздова, Скибин, Шагрова, Якштас

МПК: G01R 33/04

Метки: головок, магнитных, полей, рассеяния

...магнитной ленте схематически показано нафиг,1, Прн визуализации этой записи 55осадок из капель магнитной жидкостиобразуется на полюсах ячеек, где сн"ла притяжения, действующая на капли магнитной жидкости, принимает максимальные значения. такими участками, на которых образуется осадок, являются АВСЭ,АВСЭ и т,д. (Фиг.).Ц 1 ирина полос АВ,Ю на визуализированных сигналограммах составляет 15 фмкм. Производят калибровку полу+ченной магнитной записи в однородном магнитном поле,. Для калибровки использовано продольное и поперечное магнитное поле относительно дорожки записи, лежащее в плоскости магнитной ленты. В продольном поле, направление которого совпадает с вектором остаточной намагниченности сигналограмм, расстояние между полюсами ячеек...

Номер патента: 1449742

Опубликовано: 07.01.1989

Авторы: Жлибинас, Каволелис, Чайка, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...шарнирах в отверстия асей 9 рнкциониых зажимов 7 и крышек 10 запрессованы бронзовые втулки 12,и 13, покрытые пластинЧатой смазкой,При высокоскоростных режимах 45 работы и или) больших угловых смещениях валов, а также при действии пульсирующей нагрузки бронзовые втулки рекомендуется заменить подшипниками качения.5 ОСтаканы 8 фиксируют в радиальном направлении пружинными кольцами 14, установленными на осях 11. Для равномерного распределения крутящей нагрузки по всему периметру упругзго55 элемента 5, а также для избежания дополнительных изгибающих моментов в его сечении оси 9 фрикционных зажимов 7 должны пересекаться с осями 11 в центрах поперечного сечения упругого кольца. Пружинящие зажимы 7 одновременно служат и ограничителями деформации...

Номер патента: 1427417

Опубликовано: 30.09.1988

Авторы: Дедонис, Исаченко, Миколаюнас, Якштас

МПК: G11B 5/027

Метки: аналоговых, записи, предварительный, сигналов, усилитель

...образомПодлежащие записи сигналы с различных источников аналоговых сигналов, например с микрофона и с звукоснимателя, поступают на базу транзистора 16 усилительного каскада 6 через первый конденсатор 7 и черезпервую входную шину,и четвертый резистор 9 или через вторую входнуюшину 13 и пятый резистор 10, Усилительный каскад 6 выполнен на транзисторе 16 и седьмом 17 и восьмом 18 резисторах по схеме с общим эмиттером,что обеспечивает высокое входное сопротивление, Кроме того, транзистор16 усилительного каскада 6 работаетв режиме микротоков, обеспечивающемуменьшение собственных шумов при относительно высоком коэффициенте усиления. Сигнал с коллектора транзистора 16 поступает на неинвертирующийвход операционного усилителя 1,...

Номер патента: 1423841

Опубликовано: 15.09.1988

Авторы: Каволелис, Чайка, Юрконис, Якштас

МПК: F16D 43/14

Метки: муфта, упругоцентробежная

...вдоль втулок 5 стержней 4 всторону обода 3 ведомой полумуфты, при этом пружины 8 получаютдополнительное удлинение, которомусоответствует некоторый угол относительно поворота полумуфт. Таким образом крутильная жесткость муфты постепенно увеличивается, что способствует повышению динамических свойствмуфты, по гашению.При определенных крутящем моментеи скорости вращения муфты устанавли 55вается динамическое равновесие,характеризуемое некоторым углом о" -носительного поворота полумуфт, ра диусом - вектором центров тяжести центробежных грузов 6 и соответствующей деформацией винтовых пружин 8.Статическая крутильная жесткость муфты О. Ссоэ26 где ш - масса груза;и - угловая скорость вращениямуфты.Отсюда крутильная жесткость муфтыпри вращении...

Номер патента: 1288069

Опубликовано: 07.02.1987

Авторы: Вилкас, Вилкене, Якштас

МПК: B27K 3/50, B27N 3/04

Метки: древесноволокнистых, плит, сверхтвердых

...24 ч,Е ность ратура,С ла реакции,мин 740 12,1 6,8 774 11,2 6,313,0 8,6 12,3 7,1 11,5 6,8 Изобретение относится к способам получения сверхтвердых древесно- волокнистых плит из твердых древесно- волокнистых плит и может быть использовано в деревообрабатывающей промыш ленности.Цель изобретения - улучшение физико-механических показателей плит при высоком содержании в них древесины10 лиственных пород.Для пропитки твердых древесно-волокнистых плит (ДВЙ) используют аддукт таллового масла с мочевиной, синтезируемый при массовом соотношении компонентов 1:(0,01-0,08), 160- 180 С и продолжительности реакции 20-30 мин.Аддукт таллового масла с мочевиной готовят следующим образом.В реактор периодического действия, снабженный рубашкой для...

Номер патента: 1216797

Опубликовано: 07.03.1986

Авторы: Епишкин, Исаев, Миколайтис, Найкялис, Паленскис, Римкус, Якштас

МПК: G11B 5/46

Метки: головок, зависимости, индуктивности, магнитных, потерь, сопротивления, частотной

...генератора измерительноготока 1, протекающего по резисторуи создающему падение напряжения противоположной Фазы но отношениюк активной составляющей падения напряжения от первого измерительноготока 1,Таким образом, на входе первого измерительного усилителя 7 действует векторная сумма падений напряжения на испытуемой магнитной головке и резисторе "1 ог протекания через ни первого измерительного тока 1 и падения напряжения на резисторе 11 от протекания через него второго измерительного тока 1. Это напряжение, усиленное первым измерительным усилителем 7, через фазовый коррекгор 10 поступает на второй вход Фазового детектора 4. Выходное напряжение последнего, зависящего от сдвига фаз входных сигналов, через интегратор 9 управляет работой...

Номер патента: 1210144

Опубликовано: 07.02.1986

Авторы: Вирбаускас, Епишкин, Найкялис, Шлекис, Якштас

МПК: G11B 27/36

Метки: внешних, головке, магнитной, магнитных, полей, помех, проверки, уровня

...2, и фазоврашатель 7. При этом в плоскости каждого прямоугольного витка секционной прямоугольной обмотки 2 расположены все прямоугольные витки дополнительной секционной прямоугольной обмотки 6, концы которой подсоединены к выходам источника 1 переменного тока через фазовращатель 7,Устройство может также содержать измеритель 8 разности фаз, подсоединенный одними входами к выводам магнитной головки 4, а другими входами -- к выходам источника 1 переменного тока.Работа предложенного устройства для проверки уровня помех в магнитной головке от внешних магнитных полей происходит следующим образом.Источник 1 переменного тока воздействует на секционную прямоугольную обмотку 2 непосредственно, а на дополнительную секционную прямоугольную обмотку 6...

Номер патента: 1210136

Опубликовано: 07.02.1986

Авторы: Епишкин, Исаев, Миколайтис, Найкялис, Паленскис, Римкус, Якштас

МПК: G11B 5/455

Метки: относительного, стирания, уровня

...составляющие входных напряжений обуславливают постоянную положительную составляющую выходного напряжения коррелометра. Эта постоянная составляющая выделяется интегратором 14 и после усиления логарифмическим усилителем 15 регистрируется при помощи регистрирующего прибора 17. При этом фазовращатель 13 служит для выравнивания фазовых характеристик обоих каналов по максимальным показателям регистрирующего прибора 17, а с помощью калибратора 16 эти показания приравниваются нулю децибелл.На втором этапе измерений испытуемой магнитной головкой 4 осугцествляется стирание испытательной сигналограммы. Оставшаяся вследствие неполного стирания часть сигналограммы воспроизводится головками 6 и 7 воспроизведения. Формула изобретения 45 50 55 10 15...

Номер патента: 1208581

Опубликовано: 30.01.1986

Авторы: Епишкин, Раков, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/127, G11B 5/29

Метки: блок, головок, записи, магнитных

...ток записи создает магнитный поток, выходящий из ее торцов.Этот поток шунтируется плоскими 5 О 5 20 25 30 .35 40 ферромагнитными пластинами полусердечников 7, непосредственно примыкающими к торцам обмоток 8, приэтом поток рассеяния будет незначительным при выполнении вышеупомянутых условий выполнения пластин иобМоток,Блок магнитных головок изготавливают следующим образом.Блок 3 полюсных наконечниковформируют одним из известных способов (например, с помощью припояскрепляют через,немагнитную прокладку полюсные наконечники 1, выполненные из сендаста, при этом междусопряженными парами полюсных наконеч"ников устанавливают и закрепляютмежголовочные износостойкие экраны 4, а по краям наконечников 1износостойкие вставки 5)....

Номер патента: 1187212

Опубликовано: 23.10.1985

Авторы: Юсупов, Якштас, Ясинавичюс

МПК: G11B 15/60

Метки: кассеты, лентоприжим

...ках.(54) (57) ЛЕНТОПРИЖИМТЫ, содержаший плоскую ДЛЯ КАССЕ- ужину, устаФиг ИСАНИЕ ИЗОБРЕТЕНИЯВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ1187212 Составитель Г. 3Техред И. ВересТираж 583 убный Редактор Л. ЗаицеваЗаказ 655656ВНИИПИпо113035, Мфилиал ППП Корректор Подписное СССР тий д. 4/5 Проектная, илипенко Государственного комелам изобретений и осква, Ж - 35, Раушска Патент, г. Ужгород,та ры Изобретение относится к технике магнитной записи, а именно к прижимам ленточного носителя, и может быть использовано преиму 1 цественно в кассетах для магнитной записи.Цель изобретения - повышение равномерности давления прижима на поверхность ленты.На фиг. 1 показано устройство, общий вид; на фиг. 2 - соединение отдельных элементов устройства.Лентоприжим содержит тонкую...

Номер патента: 1138829

Опубликовано: 07.02.1985

Авторы: Епишкин, Исаев, Найкялис, Римкус, Якштас

МПК: G11B 5/455

Метки: головки, зазора, магнитной, рабочего, ширины, эффективности

...сигнала, при этом шумы,присущие процессу магнитной записи,30снижают точность измерения.Цель изобретения - уменьшениепогрешности измерения,Цель достигается тем, что согласно способу определения эффективнойширины рабочего зазора магнитнойголовки путем записи на носительсинусоидального сигнала и его воспроизведения испытуемой головкой,одновременно с записью и воспроизведением изменяют периодически скорость40носителя, при этом изменяют расстояние между головками записи и воспроизведения до тех пор, пока частотавоспроизведенного сигнала не станетравной частоте записываемого сигна 45ла, затем выделяют огибающую воспроизведенного сигнала и измеряют времямеяду следующими один за другим моментом достижения носителем максимальнойскорости и...

Номер патента: 1129650

Опубликовано: 15.12.1984

Авторы: Бакис, Кулаков, Найкялис, Римкус, Чичелис, Якштас, Ясинавичюс

МПК: G11B 5/28

Метки: блок, головок, комбинированных, магнитных

...выполнен из двух, замыкающихся через межблочную экранирующую прокладку, частей с Т-образными прорезями на лицевой поверхности, причем упомянутая межблочная экранирующая прокладка выполнена с двумя перпендикулярными друг другу базовыми торцовыми поверхностями, выступающими над наружным экраном со сторон, противоположных основанию и рабочей поверхности блока.На фиг. 1 изображен предлагаемый блок комбинированных магнитных головок, общий вид; на фиг. 2 - вид собранного блока со снятыми экранами; на фиг. 3 - основные узлы блока.Блок комбинированных магнитных головок содержит общую для магнитных головок записи и воспроизведения двухстороннюю центральную обойму 1, выполненную составной из узкой полуобоймы 2 для головок записи с...

Номер патента: 1081655

Опубликовано: 23.03.1984

Авторы: Епишкин, Раков, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/22

Метки: блок, головок, двухдорожечный, магнитных

...выполненных с разной толщиной, меньшая из которых равна ширине дорожки записи 2.В известном блоке магнитных головок в одной из обойм выполнены пазы и установлены в них полусердечникитолщина которых больше толщины полусердечников, равной ширине дорожки записи, в другой обойме такое выполнение блока магнитных головок позволяет несколько расширить технологические допуски на изготовление одного из полублоков за счет компенсации погрешностей изготовления более толстыми полу- сердечниками.Таким образом, для выполнения исходных требований необходимо с достаточно большой точностью изготавливать одну из обойм блока магнитных головок, а при сборке применять специальные сложные приемы, обеспечивающие при жатие полусердеч ников к боковым...

Номер патента: 1078468

Опубликовано: 07.03.1984

Авторы: Дуко, Епишкин, Найкялис, Труфанов, Якштас

МПК: G11B 27/10

Метки: магнитной, сигналограммы

...реализующеготакой способ, - повышение точности.и оперативности изготовления сигналограммы,Поставленная цель достигаетсяЗО тем, что при использовании способаизготовления магнитной сигналограммы путем записи контрольной сигналограммы по, всей ширине магнитной ленты с последующим стиранием ее краев35"до достижения требуемых размеров,в процессе записи дополнительнуюцагнитную головку стирания перемещают в направлении, перпендикулярном направлению движения магнитной40 ленты, до совпадения геометрического центра ее рабочего зазора с центром заданного интервала между сигна-, лограммами, после чего дополнительную магнитную головку стирания поворачивают вокруг оси, проходящей через геометрический центр рабочего зазора перпендикулярно...

Номер патента: 1078464

Опубликовано: 07.03.1984

Авторы: Епишкин, Найкялис, Римкус, Якштас

МПК: G11B 5/46

Метки: блоке, головок, комбинированном, магнитных, проникания

...различныхчастот в записывающую головку и измерения амплитуды напряжения проникания в воспроизводящей головке, головкой записи одновременно записывают отрезки сигналограммь 1 (сигналограмм) опорной и нысшей рабочих частот, устанавливая длину этих отрезков равной расстоянию между рабочими зазорами головок записи и воспроизведения, записанные отрезки сигналограмм воспроизводят, измеряют в интервалах действия в головке записи токов записи и подмагничивания амплитуды сигналов проникания в головке воспроизведения, а в интервалах отсутствия токов записи - электродвижущую силу воспроизведения записанных в отрезках сигналов, после чего определяют отношение амплитуд сигналов проникания к электроднижущей силе воспроизведенных сигналов, при этом...

Номер патента: 1075303

Опубликовано: 23.02.1984

Авторы: Епишкин, Раков, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/22

Метки: головка, магнитная, стирающая

...магнитной ленты штыри, а также дне полуобоймы, каждая из которых включает в себя полусердечник с обмоткой и полюсный наконечник, внутренняя грань которого сопряжена с рабочим зазором 3 .Однако такая головка не обладает достаточно малыми габаритами, что не позволяет ее использовать в кассетных аппаратах со сквозным каналом ввиду строго регламентированного размера окна компакт-кассеты.Целью изобретения является уменьшение габаритов стирающей головки при сохранении напряженности поля в рабочем зазоре.Цель достигается тем, что н стирающей магнитной головке, содержащей скрепленные с ее рабочей поверхностью направляющие движение магнитной ленты штыри, а также две полу- обоймы, каждая из которых включает в себя полусердечник с обмоткой и...

Номер патента: 1070602

Опубликовано: 30.01.1984

Авторы: Епишкин, Найкялис, Раков, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/22

Метки: головка, магнитная

...40что в магнитной головке, содержащейвнешний магнитомягкий экран, выполненный на рабочей поверхности с прорезью, в которой расположены полюсные наконечники полусердечников, образующие рабочий зазор, и износоустойчивую магнитомягкую экранирующуюпластину, последняя расположена взоне магнитного взаимодействия ссоседней дорожкой записи и выполнена 50в форме равнобедренной трапеции,большее основание которой расположено с зазором относительно полюсныхнаконечников полусердечников, аменьшее. - с зазором относительно основания экрана.На фиг, 1 схематично показанаконструкция предлагаемой магнитнойголовки; на Фиг, 2 - амплитудно-волбОновая характеристика магнитной головНад рабочим зазором 1 расположена износоустойчивая магнитомягкая экранирующая...

Номер патента: 1069998

Опубликовано: 30.01.1984

Авторы: Вилкас, Вилкене, Якштас

МПК: B27K 3/50

Метки: древесно-волокнистых, плит, пропитки, средство, твердых

...примесей,0,1-1Массовая доля влаги, 0,2-2П р и м е р 1, Для получения пропиточного состава в нагретое до 130-135 цС талловое масло вводят мочевину. Компоненты берут в следующем соотношением, мас.:Талловое масло . 98Мочевина 2Аналогично приготовляют составы, содержащие 0,8 и 5 мас. мочевины.Используемое талловое масло содержит, мас.: (состав 11Жирные кислоты 41,0Смоляные кислоты 46,7Неомыляемые . ве-щества 10,5Лигнин и механическиепримеси 0,6Влага 1,2Кислотное число .таллового масла 149,1 мг КОН на 1 г масла.Пропитку плит приготовленными составами осуществляют при температуре смеси 130-135 ОС. Содержание масла в плите должно составлять 8-9 от веса сухих плит. 41-54 8-16 П р и и е р 2. Аналогично примеру 1 получают пропиточные...

Номер патента: 1064304

Опубликовано: 30.12.1983

Авторы: Епишкин, Раков, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/42

Метки: головки, магнитной

...потом уже всей обоймы в экране-корпусе, путем заливки компаунда только а том случае, когда обойма уже вставлена в экран-корпус 3.Наличие таких раздельных операций снижает точность юстировки полуобойм в корпусе, тем более, что используются разные по вязкости компаунды на разных этапах сборки головки. Применение же одного вида компаунда на всех этапах сборки, в том числе и для окончательной заливки 4, не упрощает и не облегчает сам процесс сборки. Не улучшается и герметичность заливаемых полостей даже в том случае, когда вместо эпоксидной смолы заливка производится стеклокерамикой.Наибогце близким к предлагаемому является способ изготовления магнитной головки, основанный на выполнении рабочей поверхности экрана-корпуса с прорезями для...

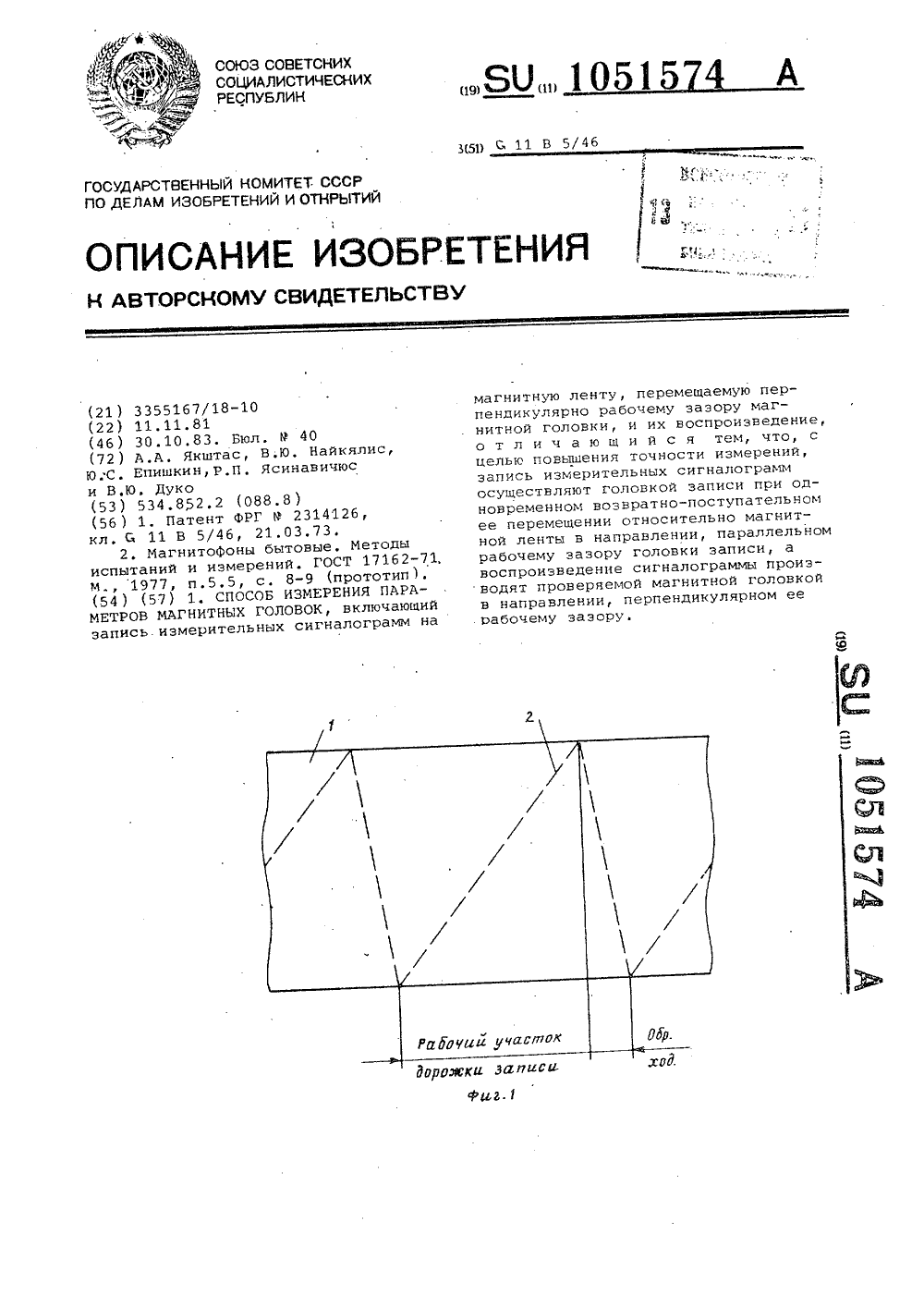

Номер патента: 1051574

Опубликовано: 30.10.1983

Авторы: Дуко, Епишкин, Найкялис, Якштас, Ясинавичюс

МПК: G11B 5/46

Метки: головок, магнитных, параметров

...генераторы токастирания 11, тока записи 12,токаподмагничивания 13 и осциллограф 14,Измерение параметров магнитнойголовки б осуществляют следующимобразом.Магнитную ленту 1 заправляютв лентопротяжный механизм 9, который транспортирует ее в направлении, указанном стрелкой так, чтобы,лента находилась в контакте со стирающей магнитной головкой 8, магнитной головкой 4 записи и испытуемой головкой 6. Стирающая магнитнаяголовка 8 с длиной рабочего зазора,превышающей ширину магнитной ленты 1, питается от генератора 11 то 5 ка стирания и стирает ранее записанную на магнитной ленте 1 сигналограмму. В магнитную головку 4 записи от генераторов 12 и 13 подают токи записи и подмагничивания, при 1 О этом данную головку с помощью платформы 10...

Номер патента: 1019489

Опубликовано: 23.05.1983

Авторы: Епишкин, Найкялис, Труфанов, Якштас, Ясинавичюс

МПК: G11B 5/27

Метки: блок, воспроизведения, головок, контрольных, магнитных

...образованные полусердечниками с обмотками, скрепленными через немагнитные прокладки рабочих зазоров равной ширины, первая и вторая магнитные головки имеют единую плоскость симметрии их.рабочих зазОров, причем ширина рабочего зазора первой головки выполнена равной 0,37 заданной длины волны контрольного сигнала, а ширина рабо-.чего зазора второй головки выполнена превышающей ширину рабочего зазора первой Головки в 3,5 раза, при этом обмотки этих головок соеди-, нены последовательно и противофазно510 30 На фиг. 1 изображен блок магнитных головок; на фиг. 2 - амплитудно-волновые характеристики магнитных головок блока.Блок магнитных головок содержитмагнитные головки 1 и 2, образованные магнитомягкими полусердечниками, скрепленными через...
