Шапиро

Номер патента: 1282890

Опубликовано: 15.01.1987

Авторы: Бердяев, Голдобин, Шапиро

МПК: B02C 13/02

Метки: вентиляторный, распушитель

...виде цилиндрической обечайки с ребристой футеровкой 11 и фасонной вставкой 12. Ротор 2 соединен с электродвигателем 13, установленным на опорную раму 8 и виброизолирующие опоры 14.Вентиляторный распушитель работает следующим образом. Ротор 2 приводится во вращение от электродвигателя 13, установленного на опорную раму 8 и виброизолирующие опоры 14, исключающие передачу вибрации на строительные конструкции. Через патрубок 9 корпуса подается исходный продукт в зону воздействия ротора 2. Центробежной силой от вращения дис ка 3 ротора 2 радиальными лопатками 4 продукт разгоняется и ударяется о поверхность дополнительных лопаток 5, распушиваясь при этом. Воздушный поток, создаваемый лопатками 4, проодит в зазоры Ь, и Ь , изменяя свое...

Номер патента: 1281618

Опубликовано: 07.01.1987

Авторы: Аллабергенов, Купершенский, Медведев, Харатов, Шапиро, Юлдашев

МПК: E02B 3/00, E02B 5/02

Метки: безнапорным, воды, выемки, канала, образования, потоком

...после их отстоя воду отводят в зону канала 5, расположенную между дамбами 6, и используютее для образования выемки канала наследующем его участке 22. 20 1. Способ образования выемки канала беэнапорным потоком воды по заранее выполненной пионеркой траншее,связанной с аккумулирующей емкостью,о т л и ч а ю щ и й с я тем, что, сцелью снижения трудоемкости и стоимости разработки русла канала, сокращения объемов земляных механизи.рованных работ и уменьшения объемовпотребляемой воды, образование кана 30 ла осуществляют послойно посредствоммногократной разработки и размывадо проектной ширины канала дополнительных пионерных траншей, каждуюиз которых выполняют по дну частично35 размытого потоком канала с большимуклоном дна, чем предыдущую, и...

Номер патента: 1280315

Опубликовано: 30.12.1986

Авторы: Пасынков, Хавкин, Черкасский, Шапиро

МПК: G01B 11/26

Метки: датчик, поворота, угла

...сигнал, величина которого пропорциональна величине светового потока на его входе. Величина светового потока в устройстве определяется засвечиваемой площадью фотоприемника, которая ограничивается с одной стороны кольцевой щелью, а с другой - шириной Ь фотоприемника, Выходной сигнал с фотоприемников 3 направляют в мостовую схему 4, в которой оба сигнала сравнивают между собой, и по величине рассогласования между ними судят о величине углового разворота объекта.При положении модулирующего диска относительно чувствительных площадок фотоприемников согласно фиг.2 фотоприемники освещены одинаково и их токи, прямо пропорциональные световому потоку, равны. Напряжение на выходе мостовой измерительной схемы прямо пропорционально...

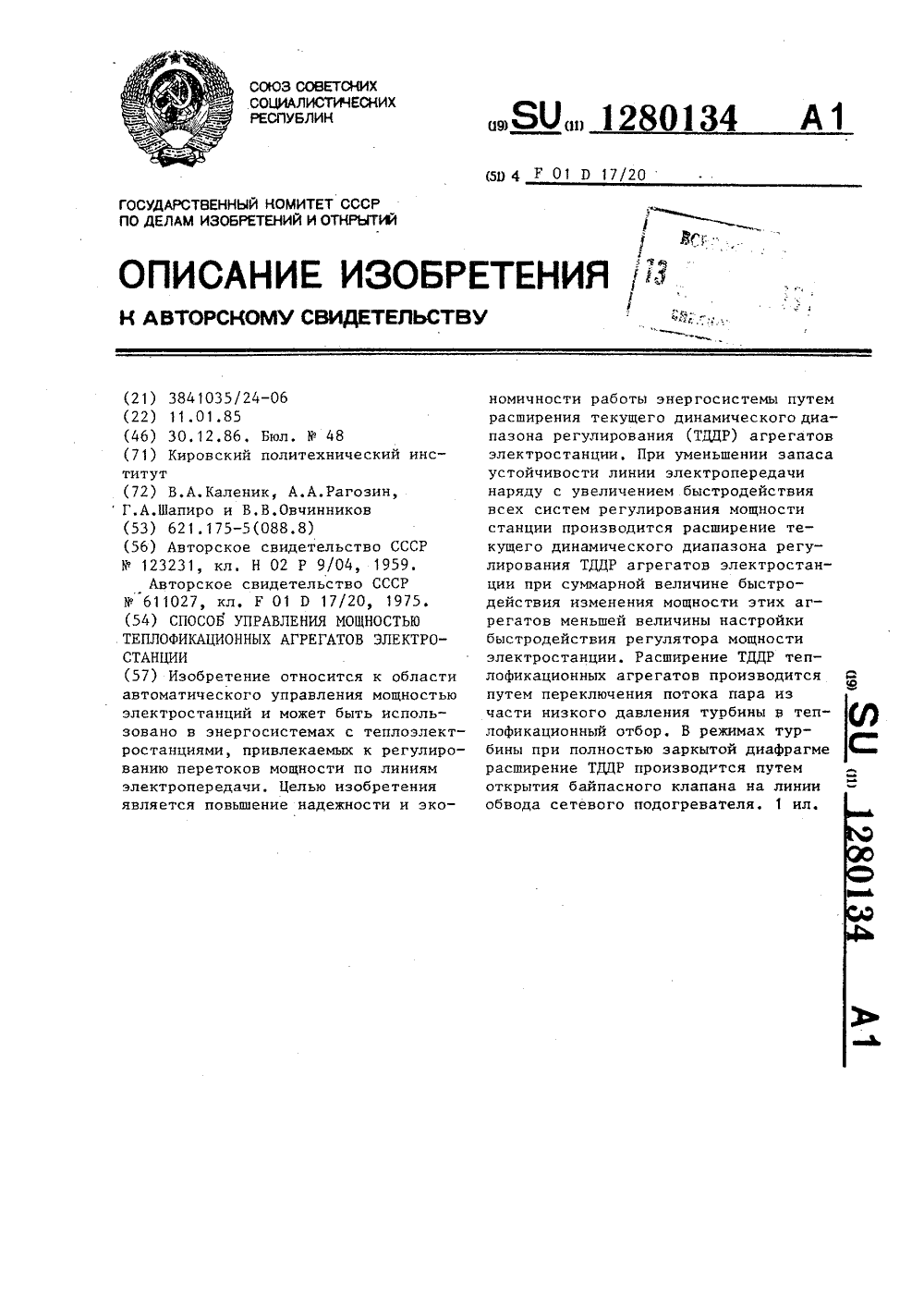

Номер патента: 1280134

Опубликовано: 30.12.1986

Авторы: Каленик, Овчинников, Рагозин, Шапиро

МПК: F01D 17/20

Метки: агрегатов, мощностью, теплофикационных, электростанции

...дР иК) по алгоритму (8) вырабатываетсигнал о величине дополнительногоТДДР. Блок 21 согласно выходному сигналу блока 20 осуществляет изменениережима работы всех регулирующих теп 5 , 2801371 611 сфгткяттиттнньгх 51 гре атсв ТЭЦ с сечсс там 1 гттэфтгригтттетт гов долетзога участия, Пт,и стом г 5 ьтхОДВОЙ сиГгтлл бт 1 ксэ 2гтоз" Д С й С Т В У Е Т Н Я Р Е Г У.1 т 51 т Е т 11 о Ц а В Л Е Н И Я т т Я а Я в отборе, когорый закрывает частичнопслтгостью клаггян 4, что погсышяет давление в отборе и увеличивает теп- ЛОВУЮ НаГРУЗКУ ЯГРЕт ага, С:.титттЕГптЕ РЯСХОДЯ ПаРа В ЧЯС 1 Ь НИЗКа.са ДаВЛЕ- ния и павы:ттение давления в отборе 10 уменьшает мащс 1 ость турбины, Для сохранения постоянства мощности регу 11 ятор, мощности турбины уттеличивает...

Номер патента: 1278603

Опубликовано: 23.12.1986

Авторы: Кукуй, Липман, Шапиро

МПК: G01G 19/04

Метки: вагонов, взвешивания, движении, поосного

...элемента И 13 поступает сигнал "Разрешение счета" (Фиг.2 д),В интервалах между импульсами свыхода Формирователя 3, соответствующих промежуткам между осями вагона,элемент И 12 открыт, Так, в интервале , - г. (Фиг.2 а) через открытыеэлементы И 12 и 13 на счетные входысчетчиков 10 и 11 поступают тактовыеимпульсы с синхронизатора 9 ИВУ 5(Фиг,2 е, ж). По наезду второй оси(момент) блок 4 запоминает код, 78603 4 5 Ю 15 20 25 30 35 40 45 50 55 соответствующий весу второй оси, реверсивный счетчик 14, считая импульсы с выхода Формирователя 3 наращивает свое состояние, осуществляяподсчет осей первой тележки вагона, - а счетчик 1 О обнуляется и свыхода дешифратора 24 блока 15 управления снимается сигнал Разрешениесчета", тем самым блокируя...

Номер патента: 1278152

Опубликовано: 23.12.1986

Авторы: Гуменюк, Игнатьев, Шапиро

МПК: B23K 9/18

Метки: автоматической, арматурных, закладных, сварки, стержней

...элемента 3получают слой наплавленного металла5 высотой Н (фиг.З),После достижения требуемой длины оплавления стержня прекращаютподачу тока и производят осадкустержня в ванну наплавлеппого металпа 5 в направлении. показанномстрелкой (фиг.4). В результате выдержки стержня в ванне получают сварное соединение стержня с плоскимэлементом,При горении дуги и оплавлении арматурного стержня 1 в течение времениимеет место увеличение напряжения на дуге от Уд, до Б,., Гфиг.5)и, как следствие этого, при использовании источника питания с подающейвнешней характеристикой уменьшениесварочного тока от 1, до 1. Величина среднего тока 1, характеризуетсреднюю величину сварочного тока приего изменении от 1 до 1 , При этомнапряжение П ,соответствует...

Номер патента: 1278129

Опубликовано: 23.12.1986

Авторы: Волостных, Санников, Шапиро

МПК: B23D 33/10

Метки: листового, резки

...часть 17 упора 8 размещена в пазу 18 основания с возможностью горизонтального перемещения совместно с упором 9 и качания в вертикальной плоскости относительно шарнира 19. Упор 8 кицематически связан с подвижными рабочими органами 3 посредством жестко закрепленного на нем кронштейна 20 и такятеля 21, закрепленного на подвижных органах 3. В исходном верхнем положении упор 8 удерживается пружиной 22. Устройство работает следующим образом.В исходном положении механизм 2 резки и закрепленный на нем толкатель 21 находятся в верхнем положении. Шток 12, упоры 9 и 8 под действием сжатого воздуха находятся в левом крайнем положении. Упор 8 под действием пружины 22 полнят и своей рабочей частью 17 перекрывает путь подачи материала. Г 10...

Номер патента: 1277327

Опубликовано: 15.12.1986

Авторы: Старцев, Шапиро

МПК: H02P 1/40

Метки: асинхронным, двигателем

...и с 55 входами ключевых элементов 7 и 8, управляющие входы которых соединены с выходами дешифратора 12. Устройство работает следующим образом.Сигнал управления, появившийся на зажимах 18 и 20, возбуждает ждущий генератор 13 и с его частотой начинают переключаться ключевые элементы 7 и 11 и коммутационный элемент 1 замыкается. Двигатель начинает вращаться в одну из сторон. Исчезновение сигнала управления с зажимов 18 и 20 переводит генератор в ждущее состояние. При этом размыкаются ключевые элементы 7 и 11 и коммутационный элемент 1. Двигатель останавливается. Появление сигнала управления на зажимах 19 и 20 приводит к замыканию коммутационного элемента 2 и пуску двигателя в противоположную сторону. Когда сигналы управления имеются...

Номер патента: 1276874

Опубликовано: 15.12.1986

Авторы: Крашин, Кутилкин, Новосельцев, Опланчук, Рябченко, Фазлуллин, Фарбер, Хрипач, Шапиро, Шилов

МПК: E21B 43/28

Метки: выщелачиванием, ископаемых, месторождений, подземным, полезных, разработки

...9в поч. ве. Закачные скважины располагают в одной вертикальной плоскости с откачными, что позволяет получить вертикальные фильтрационные потоки технологических растворов, направленные вкрест залегания рудного тела. Скважины оборудуют фильтрами.Для равномерной проработки массива подачу рабочих растворов в закячные скважины осуществляют с увеличением удел- ного расхода при удалении от цахтцого ствола, при этом величину удельного расхода рабочих растворов устанавливают иропор. ционально квадрату расстояния от шахтного ствола. Реализация этого режима подачи раствора осуществляется за счет фильтров с гидравлическими сопротивлениями, увеличиваюсцимися от забоя к устью скважин.Другим путем реализации равномерной проработки массива является...

Номер патента: 1276639

Опубликовано: 15.12.1986

Авторы: Берковский, Ефремов, Носенко, Чернявский, Шапиро, Щеглова, Яневский

МПК: C03C 8/24

Метки: припой, стекла

...А 1 г Оз 30 Б 10 г 14,0,351,0 РегОз Шихты стекол готовят из оксидов магния, алюминия, железа, карбоната бария, борной кислоты, кварцевого песка и метафосфата бария, тщатель но перемешивают и варят в корундиозовых тиглях при 1350 С в течение 1 ч,Описываемые составы обладают свойствами, представленными в табл,2,45Таблица 2 57,5-59, 2,0-2,5 6,0-7,0 12,5-13, 5,2-6,0 0,3-1,5 13,0-14,б 102 Р,с10 2,Температура начала размягчения,1. Оге Оз 640 б Н,р. Изобретение относится к составам стекол, используемых для герметичного спаивания со сталью, а более конкретно к бесщелочным многобариевым стеклам, применяемым в качестве диэлектрика вакуумплотных металлостеклянных узлов (МСУ), содержащих в качестве металлической арматуры низкоуглеродистые стали и...

Номер патента: 1273745

Опубликовано: 30.11.1986

Авторы: Кузнецова, Кукуй, Липман, Шапиро

МПК: G01G 19/03

Метки: взвешивания, движущихся, объектов

...входу триггера 18, второй вход которого соединен с входом прерывания МВУ 5,Устройство работает следующим образом.При наезде колеса на весовуюплатформу 1 срабатывает путевой датчик 2, по сигналу с которого запускается устройство управления 11 счетчиком. Устройство управления 11 вырабатывает50 число отсчетов в окне наблюдения;временные отсчеты входного сигнала; 55временные отсчеты окна;постоянная составляющая х(И входного сигнала. сигнал прерывания, поступающий на ЦП6 МВУ 5 и триггер 18, по которому начинает работать программа обработкиинформации, записанная в ПЗУ 7 МВУ 5,а триггер 18 устанавливается в исходное (нулевое) состояние. С преобразователя 4 через вход данных вМВУ 5 принимается информация об измеряемом весе с периодом...

Номер патента: 1273526

Опубликовано: 30.11.1986

Авторы: Башеев, Гребенщиков, Турсумбаев, Шапиро

МПК: E21B 47/08, E21F 17/00

Метки: выработок, горных, контуров, съемки

...горнойпромьппленности, преимущественно кустройствам для съемки поперечныхсечений горных выработок,Цель изобретения - упрощение конструкции и повышение надежности работы устройства.На фиг.1 изображено устройство,общий вид; на фиг,2 - то же, видсверху; на фиг.3 - разрез А-А нафиг.1; на фиг4 - регулятор углам;на фиг.5 - съемный кронштейн с экраном; на фиг.б - принципиальная схемасъемки контура выработки,Устройство включает опору 1, накоторой неподвижно закреплен кронштейн 2 с планшетом 3 и подшипником4 скольжения. В последнем установлена ось 5 вращения, планшета, на которой закреплены расположенные под углом 90 неподвижный источник 6 светаои направляющая рамка 7. На рамке 7установлен масштабный механизм, выполненный в виде ползуна 8, на...

Номер патента: 1271675

Опубликовано: 23.11.1986

Авторы: Игнатов, Михайлов, Шапиро

МПК: B23B 45/00

Метки: валов, отверстий, расточки, фланцах

...колесо 7 входит в зацепление сколесом 9, установленным на направляющей оправке,10, а шестерня 8 входит в зацепление с зубчатым венцом11 резьбовой втулки 12, расположенной на направляющей оправке 10 и взадней опоре 2 с возможностью вращения и осевого перемещения.На торце втулки 12 жестко закреплен резцедержатель 13 с резцами 14,установленными в диаметрально проти(воположных пазах и на различный диаметр расточки, причем режущие кромкиих смещены относительно друг другапо оси втулки. Для обеспечения большей универсальности устройства втулка 12 может быть сменной. Оправка 10выполнена с направляющей и реэьбовойчастями, причем последняя расположена вне зоны обработки.Устройство работает следующим образом,При помощи разрезной втулки...

Номер патента: 1270379

Опубликовано: 15.11.1986

Авторы: Авербах, Гуторов, Карцев, Неженцев, Шапиро, Эфрос

МПК: F01D 15/10, F01K 17/02

Метки: паротурбинной, работы, теплофикационной, установки

...пиковый бойлер) 11, ЧВД 2по отработавшему пару сообщена такжепаропронодом 12 с пиковым подогревателем 11 (при ныполнеиии пикового З 5подогревателя н виде бойлера) н с регулируемым нысокопотенциальным отбором 13 пара,Паротурбинная установка снабженагенератором 14, а в сетевых подогревателях 9 и на выходе иэ ЧВД 2 установлены датчики 15 давления. На предотборной ступени 16 установлен датчик 17 перепада давлений, На паропроводе 12 и регулируемом нысокопотенциальном отборе 13 пара установленыРУ 18 и 19.В установке (фиг.2)ЧВД 2 по отработавшему пару череэ обводное РУ 20 сообщенас промежуточными ступенями 21 ЧСД 4 . 50Способ работы теплофикационнойпаротурбинной установки осуществляется следующим образом. При уменьшении расхода пара в...

Номер патента: 1269228

Опубликовано: 07.11.1986

Авторы: Кенгерлинский, Шапиро

МПК: H02K 23/02

Метки: возбуждения, вращения, коллекторный, переменного, последовательного, скорости, стабилизацией, электродвигатель

...г. Ужгород, ул, Проектная, А и надежности.На чертеже представлена схема устройства.Коллекторный электродвигатель переменного тока последовательного возбуждения со стабилизацией скорости вращения содержит обмотки якоря 1 и возбуждения 2. Электродвигатель снабжен трансформатором 3 и согласующим элементом 4, например резистором, Первая обмотка 5 трансформатора 3 подключена параллельно обмотке якоря 1, а вторая обмотка 6 через согласующци элемент 4, например резистор, параллельно последовательной обмотке 2 возбуждения. На чертеже обозначены также клеммцые колодки 7 и 8, источник 9 питания переменного тока, разъем 10 для подключения электродвигателя к цсточцггку 9 питания.Устройство работает следующим образом.Параметры обмоток 5 ц...

Номер патента: 1268825

Опубликовано: 07.11.1986

Авторы: Сапрыкина, Ханкин, Шапиро, Щербатенко

МПК: F04D 1/00, F04D 29/66

Метки: лопастной, насос

...колесом 7 появляются обрат О ные токи, направленные против основного потока и закрученные по направлению вращения шнекового колеса. Врезультате взаимодействия обратныхтоков с лопастями 11 на последних 1 возникает окружная сила, под действием которой кольцо 10, преодолевая сопротивление пружины, поворачиваетсятак, что тангенциальные каналы 12совпадают с радиальными отверстиями 20 14 в обечайке 4. Тогда жидкость иэобласти высокого давления насоса, например, из-за рабочего колеса (непоказано) через осевой канал во .втулке 8, полость 6, подшипник 5, 25 продольные пазы 13 и отверстия 14 подается в тангенциальные каналы (сопла) 12, через которые она впрыскива",ется в зону корневого сечения шнекового колеса При этом радиальные Зо...

Номер патента: 1267118

Опубликовано: 30.10.1986

Авторы: Богачко, Волков, Ладная, Ремезов, Таношкин, Цейтлин, Шапиро

МПК: F23N 1/00

Метки: котла, мазутных, нарушений, обнаружения, парового, работе, форсунок

...и задатчик6 зоны допуска присоединены к устройству 19 суммирования и к устройству 20 вычитания. Выход устройства 19 суммирования присоединен к элементу И 21, а выход устройства 20 вычитания - к элементу И 22. Устройство 5 сравнения расхода мазута с минимальным присоединено к элементу НЕ 23, а выход последнего - к элементам И 21 и 22. Выход устройства 15 сравнения расхода с минимальным соединен с элементом И 24, к которому подключен также задатчик 25 уставки, равной шкале прибора расхода мазута. Выходы элементов И 2 и 24 соединены с сумма тором 26. Выход последгего и выход элемента И 22 соединены с устройством 5 сравне, - ния с вторыми уставками.Система, реализуюгцая предлагаемый способ, работает следующим образом.Коммутатор 2...

Номер патента: 1262149

Опубликовано: 07.10.1986

Авторы: Вендер, Каржавин, Пирогов, Соколовский, Фишбейн, Шапиро

МПК: F16F 1/32

Метки: пружина, тарельчатая

...7, установленные по наружному диаметру гофрированных упругих элементов 3 и 4, выполнены с радиальными перегородками 9, а упругие элементы 3 и 4, составляющие секцию 1, выполнены с разным шагом, числом и формой гофр (фиг. 2), причем шаг, число и форма гофр одной секции, например 1, отличны от последующих (фиг. 3).Пружина работает следующим образом.При нагружении пружины осевой силой Р гофрированные упругие элементы 3 и 4 последовательно осаживаются своими гофрами, начиная с краевых и кончая ближайшими к центру, на радиальные перегородки 9. При осадке из работы последовательно исключаются наиболее удаленные гофры, если шаг, число и форма гофр у упругих элементов 3 и 4 одинаковые. Упругие элементы 4 с более высокими гофрами в контакт с...

Номер патента: 1259404

Опубликовано: 23.09.1986

Авторы: Каленик, Овчинников, Рагозин, Шапиро

МПК: H02J 3/06

Метки: мощности, перетоков, частоты

...мощности агрегата. Исполнительный элемент, в воздействующий на механизм изменениячастоты вращения агрегата, реализует это значение мощности. Предлагаемое устройство на схеме представленосистемой 9 регулирования мощности 0ТЭС. Измерение. фактической мощностипроизводится устройством 10. С помощью канала 11 телеизмерения величина фактической мощности ТЭС передается на диспетчерский пункт и вводится в блок 7 выработки сигнала коррекции.Согласованная работа блоков 3 - 7,производящих вычислительные операциидля выработки, в конечном итоге, результирующих управляющих воздействийкаждой регулирующей электростанции,может быть осуществлена на базе аналоговой или цифровой УВМ.Управляющее воздействие на зада. - З 5ние мощности группе...

Номер патента: 1256771

Опубликовано: 15.09.1986

Авторы: Мишин, Шапиро

МПК: B01D 46/30

Метки: газов

...выхлопов насосов от аэрозолей масла и продуктов сгорания перед выбросом в атмосферу (охрана окружающей среды).Цель изобретения - повышение степени очистки газа при его изменяющихся объемахНа чертеже изображено устройство для очистки газов.Устройство состоит из корпуса 1, имеющего входной 2 и выходной 3 патрубки. В корпусе 1 размещен фильтрующий эле мент 4 и сыпучая загрузка 5, над которой установлен дополнительный съемный жесткий сетчатый каркас 6, закрепленный на корпусе 1 установочными винтами 7. К корпусу 1 по его периметру прикреплен кромками клапан 8, выполненный из эластичного 20 материала, а именно из пенополиуретана, и расположенный под основным жестким сетчатым каркасом 9. Сетчатые каркасы 6 и 9 выполнены ко- т 5 нусообразными и...

Номер патента: 239188

Опубликовано: 30.08.1986

Авторы: Вердеревский, Добычин, Лакерник, Свидовский, Стоша, Чередниченко, Шапиро

МПК: B21D 15/06

Метки: гофрирования, трубчатых

...способ гофрированиятрубчатых деталей путем пропусканияих через роликовые зубчатые калибрыне обеспечивает достаточно высокойпроизводительности и качества обработки.Для обеспечения этого в предлагаемом способе предусматриваетсясообщение роликам вращения вокругих осей, при этом обрабатываемуюдеталь пропускают последовательночерез несколько роликовых зубчатыхкалибров, обеспечивающих ее осевуюподачу и имеющих овализованные проходные сечения, уменьшающиеся от одного калибра к другому в направлении подачи, причем каждый последующий калибр устанавливают, повернуввокруг его оси относительно предыдущего калибра на угол, исключающийобработку одного и того же участкатрубчатой детали в зонах стыка роликов двух последовательных калибров,На...

Номер патента: 1253946

Опубликовано: 30.08.1986

Автор: Шапиро

МПК: B66D 1/36

Метки: грузоподъемное

...на фиг. 2 - устройство, обгций вид; на фиг, 3 - вид Л на фиг. 2; на фиг, 4 - устройство, вид сверху (фиг. 3); на фиг, 5 - разрез Б-Б на фиг. 3.Изобретение состоит из привода 1 со звездочкой 2, пространственной, неподвижно закрепленной направляющей 3, содержащей не менее двух спиральных витков, в которых размещена с возможностью изгиба в двух взаимно-перпендикулярных плоскостях замкнутая цепь, снабженная Ъ-образными элементами 4, опорными катками 5 и втулками 6, входящими в зацепление со звездочкой 2. Звенья цепи соединены между собой с помошью внутренних 7 и наружных 8 вилок, посаженных на горизонтальные шарниры 9, а между собой скобы соединены вертикальными шарнирами 1 О.Ч-образную цепь на участке, не менее полутора витков огибает...

Номер патента: 1252514

Опубликовано: 23.08.1986

Авторы: Граубарт, Гуторов, Длугосельский, Дуйцев, Захаров, Карцев, Сивко, Шапиро, Эфрос

МПК: F01K 17/02

Метки: работы, теплоэлектроцентрали

...эапорно-регулирующего устройства 17. На трубопроводах 37 и 38 установлены запорные устройства 39 и 40. ПВК 19 по сетевой воде снабжен байпасным трубопроводом (байпасом) 41 с регулирующим органом 42.В том случае, когда на ТЭЦ установлено два или больше ПВК (на некоторых ТЭЦ установлено 8 ПВК и больше), газоходы этих котлов могут быть подключены к газовому тракту НВЭ 18, примерно так же, как подключены газо- ходы ПВК 19. НВЭ 18 может быть установлен на ТЭЦ в единственном числе, при этом он может бьггь секционирован либо могут быть установлены несколько НВЭ 18, включенных по воде и газу последовательно или параллельно,Способ работы ТЭЦ осуществляется следующим образом.При понижении температуры наружного воздуха ниже нулевого значения и...

Номер патента: 1252512

Опубликовано: 23.08.1986

Авторы: Гаркавенко, Лагун, Симою, Шапиро

МПК: F01D 25/12

Метки: давления, низкого, паровой, турбины, цилиндр

...хода, в теплофикационных турбинах при их работе в отопительный период.Цель изобретения - повьппение экономичности и надежности на режимах с малым пропуском пара в конденсатор.На чертеже изображен цилиндр низкого давления паровой турбины, продольный разрез.Предлагаемый цилиндр содержит выхлопной патрубок 1, последнюю сту 15 пень 2 и размещенные в патрубке 1 форсунки 3 охлаждающей среды, Камера 4 перед последней ступенью 2 сообщена с выхлопным патрубком 1 трубопроводом 5 с запорным органом 6, В каме 20 ре 6 установлен кольцевой коллектор 7 с раздаточными отверстиями 8. Трубопровод 5 подключен к коллекто- РУ е725Поток пара иэ предыдущих ступеней цилиндра низкого давления проходит последнюю ступень 2 и через выхлопной патрубок 1...

Номер патента: 853863

Опубликовано: 23.08.1986

Авторы: Винк, Лукин, Пепеляев, Свинцов, Семенов, Шапиро, Шеенков, Шлиомензон

МПК: B21C 3/14

Метки: волочением, проволоки, смазки

...10, Концы штифтов 10 входят в гнезда 13 в,боковых стенках емкости.Устройство шарнирно установленона плите 14 волочильного стана с возможностью поворота вокруг горизонталвной оси при заправке проволоки в волоку 4 и его наклона в положение, показанное на фиг,2, при котором входной направляющий ролик 5 и отверстиеволоки 4 находятся вьппе уровня залитой технологической смазки,Устройство работает следующим образом,Устройство наклоняют в положение. показанное на фиг.2, и заполняют жидкой технологической смазкой, причем уровень ее должен быть ниже отверстия волоки 4, а ролик 8 на конце рычага 6 перемещают по дуге в крайнее верхнее положение в,(голожение заправки) и фиксируют с помощью штифтов 10 в гнездах 13 на боковых стенках емкости,...

Номер патента: 1250777

Опубликовано: 15.08.1986

Авторы: Монтвила, Цинципер, Шапиро

МПК: F23D 17/00

Метки: форсунка

...А-А нафиг.1.форсунка содержит корпус 1 с центральным конфузорным каналом 2 и конфузорно-диффузорным выходным соплом 3. В канале 2 с возможностью автономного перемещения установлена регулировочная игла 4 и коаксиальный плунжер 5 с винтовыми канавками 6, наружная поверхность которых повторяет форму внутренней поверхности канала 2 корпуса 1. Плупжер 5 разделен на две части - секцию 7 и съемную секцию 8, Между секцией 7 и секцией 8 в плунжере 5 установлен ротор 9 с лопастями 10, Рядом с ротором 9 установлено ротационное кольцо 11 с лопастями 2 Лопасти 10 и 12 установлены под углом к образующей ротора 9 и ротационного кольца 11 и ориентированы в противоположную сторону относительно друг друга или направлены в одну сторону. В первой...

Номер патента: 1250345

Опубликовано: 15.08.1986

Авторы: Ильин, Олейник, Сахарчук, Трубкин, Шапиро, Шеенков

МПК: B21C 47/04

Метки: бухтосверточная, длинномерного, укладки

...СССР и открытий шская наб д. 4/5 род ул Проектная Редактор М. ПетроваЗаказ 4360/9ВНИИПпо113035,Филиал ПП. Демчи Изобретение относится к металлургическому машиностроению, в частности к конструкции бухтосверточных машин.Цель изобретения - улучшение условий эксплуатации и расширение технологических возможностей за счет обеспечения получения мотков разных диаметров.На фиг. показана машина, общий вид; на фиг. 2 - вид А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.10Бухтосверточная машина содержит станину 1, в которой размещен приводной вал 2, несущий накопительный барабан 3. Соосно барабану 3 на выступе станины 1 размещен копир 4 в виде диска со спиральной заходной частью, поднимающейся в осевом направ лении на шаг, величина...

Номер патента: 1249372

Опубликовано: 07.08.1986

Авторы: Крохмаль, Шапиро, Ягуст

МПК: G01M 19/00

Метки: испытания, перекрытий, прессу, стен, стыков

...А- Л на фиг. 1; на фиг. 3сечение ББ цз фи. 1.Установка к прессу для испытания стыков крупнопанельных зданий содержит тележку 1 пресса, на которой установлены )о стойки 2 и 3. В верхней части установки под подвижной траверсой 4 пресса установлены цилицдрический 5 и ножевой 6 ц)арцнры, . между которыми рдзме)цена опорная пли. та 7 с установленными на ней по обе то- рОНЬ От цИЛИНЛрИЧЕСКОГО Шдрццрд 5 Н ПЛОСКО сти ножевого шарнира 6 домкратами 8, штоки которых уперты н подвижную трднср. су 4 пресса.На каждом элементе 9 и 10 ипытывзе. мого стыка нце зоны его рдзрупения раз. мешены вертикальные и горизоцтзльцые рамы 11, связанные гибкими тягами 12, имеющими на концах резьбу, со стойками 2 и 3, жестко закрепленными ца тележке 1 прес...

Номер патента: 1249177

Опубликовано: 07.08.1986

Авторы: Гаркавенко, Гуторов, Лагун, Симою, Шапиро, Эфрос

МПК: F01D 25/30

Метки: выхлопного, охлаждения, паровой, патрубка, турбины

....Пиния 1 горячей воды, ня которой установлен ре."гулиру 1 оший клапан 12, РаспылТельныеустрайстья 3 садяржят саплтт. (Ня по"казаны). Способ охлаждения выхлопного патруб 1 а паровой турбинь Осуществляется следуюшим абв;зом,Измеряют температуру паря в вы" хлопном патрубке 2 при помощи датчика 7 или т 3 т, сравнивают ее с заданной температурой (например, с тем. перятурой, соответствующей требовани ям инструкттии па эксплттятятт 1 ти тяч " наГО типа. турбин)В слутяеРоть температура пара, например меньше заданной величины или имеет меев е избыток влаги в выхлопном .патрубке 2 (избыток влаги определяется визуацьно), увеличивают подачу Горячей воды открыванием регулирующего клагана 12 и уменьшают расход холодной воды, для чего прикрывают...

Номер патента: 1249008

Опубликовано: 07.08.1986

Авторы: Гайлюнас, Галин, Монаков, Нефедов, Толстиков, Шапиро, Юсупова

МПК: C07C 2/22

Метки: 3-диметилбутена-2

...Б которой содержится до 80% 2 3-циметилбутена - 2,8% 23-димст 71 лбутеня - .,12% метилпентенов, Конверсия пролцлена 90%. РектиФикяцией выделяют 120 г целевого продукта 99%-ной чистоты, Т.кип. 12 - 74 С. П р и м е р 2. В реактор загружают 0,.055 г 1 (1.-С.Н Р 1, Е 1 С 1-Л 1,Зв 100 мл хлорбенэола, вводят гептаковыи раствор (С Н), А 7, (С,Н), А 5, С 1; (атомное соотношение М 1:М(К):А 1(С 17)=: =1:3:20) и димеризяцию прог 1 илена проводят по методике, описанной в примере 1. Получают 15,8 г смеси димеров с конверсией пропиленя 79%. 5,". Смесь димеров состоит из 74% 2,3- -диметилбутеня, 18% 2,3-диметипбутенаи 8% метилпентенов П р и м е р 3: В реактор загружают 0,055 г катализатора в 100 млхлорбензола и добавляют сокатализаторы в соотношении...
