Серов

Номер патента: 906835

Опубликовано: 23.02.1982

Авторы: Афанасьев, Конышев, Серов

МПК: B65G 17/20

Метки: конвейера, подвеска, подвесного

...- повышение нности работы подвески путем увели чдолговечности и эффективности. гашколебаний.Эта цель достиг ои ось выполнены в в их линдрических поверхностеи одинакривизны,На фиг. 1 изображена подвеска смой, выполненной в виде вогнутой црической поверхности; на фиг. 2 - тв виде выпуклой цилиндрической иности.Подвеска содержит прикрепленнуюзовой тележке (не показано) травеось 2 которой выполнена в виде вогну1 Оили выпуклой 4 цилиндрической пности. Ось 2 охватывает обойма 5,щая цилиндрическую поверхность 6. Кме 5 жестко крепится рычаг 7, несущзовую платформу 8. Подвеска работает следующим образом.При остановке тележки конвейера грузовая платформа 8 с рычагом 7 и обоймой 5 начинает раскачиваться на оси 2 в направлении движения...

Номер патента: 904951

Опубликовано: 15.02.1982

Автор: Серов

МПК: B23K 37/04

Метки: вращения, цилиндрических

...запирании в них жидкости, предохранительные клапаны 25 и 26 длянасосов 12 и 13 соответственно,фильтры 23 для фильтрации, предохранительный клапан 28 и гидрораспределитель 29 для слива жидкости из гидроцилиндров 10.Регулятор 111 давления состоит изряда предохранительных клапанов 3033 и гидрораспределителей 3 для под Оключения предохранительных клапановк гидросистеме.Электромагниты 35-38 гидрораспределителей 3 ч связаны со сцетчикомслоев, а предохранительные клапаны 1 З30-33 настроены на различные давления в соответствии с изменением веса сосуда в процессе намотки. В промышленной установке может быть предусмотрено любое количество предохранительных клапанов, например равноечислу навиваемых слоев.Реле 20-23 высокого давления включены в...

Номер патента: 902148

Опубликовано: 30.01.1982

Авторы: Гаврильченко, Добрунов, Радченко, Серов, Солодов, Стеколин, Хочинов

МПК: H02H 7/26

Метки: атмосфере, взрывоопасной, дистанционного, искробезопасного, питания

...предлагаемый способБлок-схема включает источник 1 питания, быстродействующий выключатель 2, быстродействующую защиту 3,линию 4 электропередачи, нагрузку 5,источник 6 электрических зарядов,быстродействующий ключ 7.30В момент возникновения аварии (повреждения линии ) линио электропередачи изолируют от энергии источника питания.Этопроизводят следующим образом, После срабатывания быстродейст 3вующей защиты 3 производят отключение быстродействующего выключателя 2. При этом источник 1 питания изолируют от линии 4 связи и от источника 6 электрических зарядов. Затем пов 40 режденную линию электропередачи разряжают на источник 6 электрических зарядов, например, заряженный конденсатор с полярностью зарядов, противоположную.полярности...

Номер патента: 899889

Опубликовано: 23.01.1982

Авторы: Мясников, Савин, Серов, Юдин

МПК: E01C 19/05, E21C 37/00

Метки: действия, ударного

...сгорания выполнена равной 0,90-0,95 площади поперечного сечения буферной камеры, а величина рабочего хода поршня составляет не более 0,30 длины буферной камеры.На чертеже показано предлагаемое устройство ударного действия.Устройство содержит рабочий цилиндр 1 с внутренней ступенчатой полостью, в которой размещен аксиально подвижный ударный поршень 2, несущий шток 3 с рабочим инструментом 4. Поршень 2 разделяет полость ци" 15 линдра 1 на камеру 5 сгорания и буФерную камеру б.Буферная камера б соединена магистралью 7 с источником 8 газообразного энергоносителя под давлением, К при этом на магистрали 7 установлен запорный вентиль 9. С помощью магистрали 10 буферная камера б сообщается с камерой 5 сгорания. Магистраль 10 соединена с...

Номер патента: 899716

Опубликовано: 23.01.1982

Авторы: Бабушкин, Кувшинов, Налетов, Серов

МПК: C23F 1/04

Метки: детали, процессе, размерного, толщины, травления, химического

...поверхностью, то это приводит к образованию неоднородностипроцесса травления в зоне углубленияазиз за затруднения движения газовогопотока и раствора), т.е к дополнительной погрешности.3, Погрешности из-за преждевременного всплытияметки,Как показали эксперименты, для надежной фиксации пружины в отверстиидетали, необходимо ее заглублениене менее 0,05-0,1 мм, По этой причиневсплытие метки происходит раньше снятия заданного слоя металла. Причемиз-за неопределенности времени опережения скомпенсировать данную погрешность це представляется возможным.учетом всех составляоших общаяабсопотная погрешность известногоспособа составляет 0,08-0,20 мм,Цель изобретения - повышение точ 35ности контроля,Поставленная цель достигаетсясогласно способу...

Номер патента: 899390

Опубликовано: 23.01.1982

Авторы: Кургин, Межерицкий, Рабинович, Серов, Терентьев

МПК: B65B 23/22

Метки: предметов, тару, укладки

...захватная пластина 12, выполненная по высоте больше первого зуба и со скосом 13 на внутренней стороне. Высота зубьев гребенки уменьшается от зуба к зубу на величину, равную диаметру предметов. Ограничитель 10 на гребенке выполнен с закругленным скосом 14 в месте соприкосновения с предметами. Над наклонным лотком 2 смонтирован дозатор 15 сблокированный с механизмом 9 фиксации предметов и содержащий электромагнит 16, верхний 17 и нижний 18 отсекатели.Гребенку, ограничитель 10 и пластину 12 механизма 9 фиксации предметов целесообразно выполнить из мягкого материала, например винипласта.Устройство работает следующим образом.В исходном состоянии нижний отсека- тель 18 дозатора 15 выдвинут вперед, к наклонному лотку 2, а верхний...

Номер патента: 899346

Опубликовано: 23.01.1982

Авторы: Сахаров, Серов

МПК: B27D 1/10

Метки: инструмента, открытого, профиля, ручек

...способ жащий склеивание слоев шпона, разм изготовления ручек, содерпродольньх и поперечныхтку и выпиливание 1. готов. пения ручек Известен также способ изгото открытого профиля для инструм чающий подготовку продольных листов шпона, формирование па вание плит, разметку и выпилив с несущими элементами 2.Недостатком известных спосо низкая прочность ручек.Цель изобретения - повыш ента, вклюи поперечных кета, прессо.ание ручек 1 О ов является е прочно ен ручек.Цель достигается согласно споспения ручек открытого профиля дляподготовку продольных листов шп обу изготов.инструмента,ос ществляют из отдельных наружны ренних полос, направление волоко которых параллельно соответствен есины о продол 1, ПРИ ным осям несу 1 цих элемент3...

Номер патента: 898610

Опубликовано: 15.01.1982

Авторы: Набиев, Серов, Спиричев

МПК: G01K 7/00, H03M 1/50

Метки: время-импульсный, температуры

...датчика, инвертирующий вход операционного усилителя и выход элемента сравнения соединены через третий резистор.На чертеже приведена функциональная схема время-импульсного преобразователя температуры.Преобразователь содержит элемент 1 сравнения, образцовый резистор 2, резистивный датцик 3, времязадающую РС-цепь 4, операционный усилитель 5 и первый 6, второй 7 и третий 8 резисторы.В процессе работы преобразователя разнополярные перепады напряжения с выхода элемента 1 сравнения поступают на вход времязадающей РС-цепи 4 и через третий резистор 8 на инвертирующий вход операционного усилителя 5. С выхода времязадающей РС-цепи 4 сигнал поступает через первый резистор 6 на вход операционного усилителя 5, в цепь обратной связи которого включен...

Номер патента: 897858

Опубликовано: 15.01.1982

Авторы: Бесфамильный, Глущенко, Курунов, Мишин, Мкртчан, Серов, Цейтлин

МПК: C21B 7/24

Метки: доменной, кокс, нагрузки, печи, рудной

...выявленных контрольно-измерительной аппаратурой отклонений.Применение предлагаемого способаснижает расход кокса, повышает производительность печи и качество выплавляемого чугуна, Стабильность состава чугуна улучшает технико-экономические 10 показатели работы агрегатов дальнейшего сталеплавильного предела, особеннокислородных конвертеров,Способ регулирования рудной нагрузки на кокс в доменной печи в зависимости от изменения параметров шихтыО содержания железа и влажности кокса,отличающийся тем, что, сцелью повышения качества чугуна и снижения расхода кокса, при изменении содержания железа в шихте более чем на 3 0,4 абс % мли влажности кокса болеечем на 0,3 або % от заданных, изменяют рудную нагрузку на 0,012-0,016единиц от ее...

Номер патента: 897671

Опубликовано: 15.01.1982

Авторы: Борзило, Серов, Черней

МПК: B65G 53/56

Метки: многоходовой, направления, переключатель, пневматического, транспортирования

...фиг. 2 - то же, вид сверху.Многоходовой переключатель содержит поворотный патрубок 1, один конец которого соединен с подводящим трубопроводом 2, другой снабжен подвижной муфтой 3 с уплотнительным кольцом 4. Патрубок 1 установлен с возможностью поочередного соединения при помощи привода с отводящими трубопроводами 5, оси которых расположены в одной плоскости. Привод включает в себя двигатель 6 и мальтийский механизм, ведущее звено 7 которого установлено на приводном валу 8 и имеет палец 9, кинематически связанный с ведомым звеном 10, Ведомое звено 10 выполнено с прорезями 11 и углублениями 12 и жестко соединено при помощи кронштеинов 13 с поворотным патрубком 1. Палец 9 снабжен роликом 14. Кроме того, на пальце 9 шарнирно установлен...

Номер патента: 897663

Опубликовано: 15.01.1982

Авторы: Афанасьев, Градобоев, Конышев, Пешков, Серов

МПК: B65G 47/71

Метки: механизм, распределения

...приводной электромагнит 8 и штоком 9 поднимает замыкающий противовес 1 О, при этом рычаг 4 поворачивается вокруг оси 7 так, что транспортируемые скребковым по 897663лотном 1 изделия с алыче не поджимаются к магниз ной плит 1. Возможное возникшее неопределенное " л:.жение изделия в момент переклю ения рычага 4 ликвидируется на стабилизирующем участке, пройдя который, изделия над жпо остаются на настиле. Максимум одно изделие может остаться притянутым к магнп 1 ной плите 5 и пройдет над проемом не выгрузившись, а остальные, следуюгцие за и при подходе к проему выгрузки, выгружаются в лоток 3 в ориентированном виде 11 ри возникновении возможности переполнения приемного лотка 3 (так как производительность механизма выше, чем темп...

Номер патента: 892748

Опубликовано: 23.12.1981

Авторы: Габбасов, Киселев, Серов

МПК: H05B 7/09

Метки: руднотермической, самообжигающийся, электрод, электропечи

...сегрегация45 составляющих компонентов. В процессе даль 11 ейшего обжига такой неоднородной ко 1 лпозиции из нее формируется рабочий блок с низкими эксплуатацион" ньяи характеристиками, который склонен к трещинообразованию и обрывам,Цель изобретения - обеспечение стабильного теплового режима формирования электрода и повышение его надежности в эксплуатации при условии снижения расхода электроэнергии, затрачиваемой на работу системы воздушного охлаждения электрода в электропечах большой единичной мощности. Указанная цель достигается тем,что несущий цилиндр по всей длинеснаружи снабжен теплозащитным элементом.При этом теплозащитный элементможет быть выполнен в виде цилиндрического экрана, установленного с зазором и концентрично с...

Номер патента: 892470

Опубликовано: 23.12.1981

Авторы: Габданк, Канапяцкас, Наумович, Пустовит, Серов, Шпотаковский, Ясинавичюс

МПК: G11B 5/42

Метки: головок, магнитных

...обоабатываемых поверхнос-. тей, а также резкий рост температур в зоне резания, приводящий к изменениюЗаказ 11263/73 Тираж 648 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-З 5, Раущская набд, 4/5филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 структурных и физических характеристик поверхностных слоев и ухудшениюих магнитных свойств.Цель изобретения - повышение производительности и увеличение чистотыобрабатываемых поверхнос тей,Данная цель достигается тем, чтообработку производят кругом высокойтвердости на керамической .связке с наполнителем электрокорундои белым зернистостью 10-20 мкм, вращающимся сокружной скоростью 100-200 м/мин, при переменном удельном давлении наплоскости...

Номер патента: 891533

Опубликовано: 23.12.1981

Авторы: Архипов, Афанасьев, Серов

МПК: B65G 33/24

Метки: винтовой, конвейер

...зазором закреплены стенка 7 с загрузочным окном в бункер 2 и профильной направляющей 8, стенка 9 с выгрузочным окном и снизу криволинейная следящая стенка 1 О. Второй конец вала 3 жестко закреплен к стенке 7 и стенке 9 болтовым соединением. Профильная направляющая 8 фиксирует гибкую транспортирующую спираль 4 относительно криволинейного вала 3.Стенка 7, профильная направляющая 8 и стенка 9 образуют криволинейный кожух,Винтовой конвейер работает следующимобразом.эв Изделия из бункера 2 соскальзываютчерез загрузочное окно стенки 7 по косой поверхности профильной направляющей 8 и попадают на поворачивающуюся транс 893портирующую спираль 4, ориентируются на витках, попадая в ячейки, образованные стенкой 9, лыской криволинейного вала 3 и...

Номер патента: 891325

Опубликовано: 23.12.1981

Авторы: Архипов, Афанасьев, Серов

МПК: B23Q 7/02

Метки: загрузочное

...диаметру изделия, установлен дополнительный отсекатель 8, выполненный в виде сегментного кольца. Кроме того, к обечайке 4 и лопастям 3 прикреплены клиновидные компенсаторные пластины 9 для компенсации увеличивающегосязазора между лопастями 3 из-за расширения по конической образующей обечайки 4.В устройстве имеются. зона загрузки - на протяжении обечайки 4, зона выгрузки - от отсекателя 7 до дополнительного отсекателя 8 зона накопления - между зоной загрузки и зоной выгрузки.Загрузочное устройство работает следующим образом.Детали, засыпаемые по лотку в приемное окно ограждения 5 перемещаются под действием своего веса по наклонной части обечайки 4, ориентируются на лопастях 3 и компенсаторных пластинах 9 и западают в межлопастные...

Номер патента: 891324

Опубликовано: 23.12.1981

Авторы: Архипов, Афанасьев, Серов

МПК: B23Q 7/02

Метки: загрузочное

...таким образом, чтобы расстояние между этими лопастями на периферии лопастного колеса 1 было равно расстоянию между лопастями барабана 3. Кроме того, в каждой ячейке лопастного колеса приварены криволинейные направляющие пластины 7.Устройство работает следующим образом, При отделении изделий в зоне выгрузкиот изделий в зоне накопления, изделия,иду 891324щие вдоль оси ячеек вперед более тяжелым концом, продолжают движение обкатываясь более тяжелым концом по обечайке 4, а изделия,обкатывающиеся по обечайке 4 более легким концом при разделении с изделиями зоны накопления, разворачиваются под действием более тяжелого конца вокруг торца обечайки 4, скользя по криволинейной направляющей пластине 7, и попадают в соответствующие нижележащие...

Номер патента: 889538

Опубликовано: 15.12.1981

Авторы: Зайцев, Серов

МПК: B65B 9/06

Метки: кромок, прижима, продольного, рукава, упаковочного, шва

...24. Пневмопривод 24 соединен через кран 25 с регулятором 26 давления и манометром 27. В качестве объединяющего прижимные ролики 9 и 10 жесткого элемента может быть использована также шайба 28 (см. фиг. 3), При этом, в случае необходимости, регулирование расстояния между роликами 9 и 1 О осуществляется винтом 29. Шайба 28 удерживается в рабочем положении при помощи упоров 30, закрепленных на трубопроводе 1, с одной стороны и хвостовика регулировочного винта 29, входящего в отверстие 31 шайбы 28 - с другой.Устройство работает следующим образом.Лента упаковочного материала, сверну.тая в трубу 32, протягивается через формующее кольцо 2. При этом осуществляется разогрев кромок свернутой в трубу 32 ленты и расплавление полиэтилена,...

Номер патента: 886953

Опубликовано: 07.12.1981

Авторы: Гегер, Калентьев, Серов

МПК: B01D 46/26

Метки: самоочищающийся, фильтр

...снаружи барабана и расположенных под ним параллельно образующей цилиндрической поверхности. Ножи подвешены без соприкосновения с фильтрующим материалом в непосредственной близости от него, Нож 3 выполнен из прутка с квадратным сечением и подвешен на цилиндрических пружинах 5, Пружины 5 могут быть также коническими или плоскими листовыми, но во всех случаях они обеспечивают достаточно жесткую вибрацию ножа 3.Нож 4 может быть выполнен в виде цилиндрической пружины с сомкнутыми витками, закрепленной на стенках бункера 6, в котором помещен барабан 1. Для удаления очищенного воздуха служат вентилятор 7 и полый вал 8 барабана, снабженный перфорацией, распределенной по его длине, На торцах вала 8 попарно в плоскостях, проходящих через ось...

Номер патента: 885837

Опубликовано: 30.11.1981

Авторы: Козлов, Патрушев, Серов

МПК: G01L 3/24

Метки: замера, пилении, работы

...иэ подвижной полумуфты 4, соединенной с валом тремяшариковыми шпонками 5, расположенными на валу под углом 120 , допускаоющим ее осевое перемещение и неподвижной полумуфты 6, жестко скрепленной с ведущей звездочкой 7, а рычажный привод выполнен в виде закреп"885837 Формула изобретения оставитель А. Северинехред М. РейвесКорректор В, Бутя Безродная едак Тираж 910 ВНИИПИ Государственного коми по делам изобретений и от 113035, Москва, Ж, Раушскаяаказ 10531 Подписноеета СССРытийаб., д. 4/5 илиал ППП Патентф, г. Ужгород, ул. Проектная нн. гр на подвижной полумуфте 4 полу.а 8, на конце которого укреплена 1 анлаш 9. Подвижная полумуфта 4,ьмается тарированной пружиной 101, неподвижной полумуфте 6, а зубьяи нумуфт на рабочем участке...

Номер патента: 884852

Опубликовано: 30.11.1981

Авторы: Андрюшин, Серов, Щербатов

МПК: B22D 29/00

Метки: выбивки, литейных, форм

...20 Формула изобретения ми 12 с грузами 13. В грузах выполне 30 решетки. Литейная форма 16 с отливками 17 выбивается и попадает на полотгрузы, о т л и ч а ю щ а я с я тем,что, с целью повышения производительности и качества выбивки путем одновременного контактирования с грузами35всей поверхности Формы, обращеннойк ним, механизм дополнительного силового воздействия выполнен в виде рамы с закрепленными на ней последова 40тельно осями с грузами, а грузы выполнены с продольными прорезями и размещены на осях с воэможностью перемещения по этим прорезям.Источники информации,принятые во внимание при экспертизе451. Авторское свидетельство СССР но 15 решетки 3.Установка работает следующим образом.Литейная Форма 16 с отливками 17...

Номер патента: 883187

Опубликовано: 23.11.1981

Авторы: Гертнер, Данилович, Колоярцев, Лякишев, Мизин, Морозов, Невский, Сафонов, Серов, Топильский, Тулин

МПК: C22C 33/04

Метки: низкоуглеродистого, ферросиликохрома

...центрами образования карборунда, ускоряют его коагуляцию и всплывание.При заливке феррохрома со скоростью менее 0,1 т/мин выделяющегосятепла недостаточно для разогрева смеси и ускорения реакции между кремнием и углеродом. При заливке феррохрома со скоростью, превышающей0,5 т/мин, происходит интенсивныйразогрев смеси до температур, превышающих 2000 С, что сопровождаетсябурным кипением металла, окислениемкремния и прогарами ковшей.При высоте струи феррохрома менее 1,5 м не происходит дробленияструи феррохрома и развития контактной поверхности реагирования.Реакции взаимодействия между углеродом и кремнием не получают развития, и углеродистый феррохром оседает на дно,При высоте струи более 3 м происходит разбрызгивание металла, феррохром...

Номер патента: 882872

Опубликовано: 23.11.1981

Автор: Серов

МПК: B65G 33/06

Метки: винтовой, грузов, конвейер, транспортирования, штучных

...при этом расположенные на одном ураЬне части винта имеют одинаковое направление навивки.На фиг. 1 изображен винтовой конвейер; на фиг. 2разрез А - А на фиг. 1; на фиг. 3 -- разрез Б- Б на фиг. 1.Винтовой конвейер состоит из бесконечно замкнутого винта 1, который с помощью пальцев 2 соединен с приводным 2шкивом 3, установленным на опоре 4. Винт 1 установлен в криволинейной направляющей 5, снабженной профильным пазом для размещения концов транспортируемых грузов.Винтовой конвейер работает следую щим образом.При вращении шкива 3 последний через пальцы 2 передает вращение винту 1, Транспортируемый груз своими концами, которые размегцецы в профильном пазу направляющей 5, перемещается вдоль по трассе конвейера.Расположенные на одном уровне...

Номер патента: 881506

Опубликовано: 15.11.1981

Авторы: Кривандин, Кузнецова, Островский, Разумов, Самсонова, Серов, Шишлов

МПК: F27D 1/16

Метки: агрегатов, печных, ремонта, футеровки

...ППП Патентф, г, Ужгород, ул. Проектная, 4 мальная толщина предлагаемого покрытия не должна превышать 1,5 мм.Нанесение осуществляется .путемраспыления или окрашивания кистью.При нагревании в печи слой спекаетсяс кладкой и образует глазурованнуюповерхность. В радиационном теплообмене участвует лишь поверхностныйслой кладки, поэтому, получая на поверхности огнеупора слой глазури определенного состава, можно управлятьпроцессом лучистого теплообмена,Футеровка печи в процессе эксплуатации сильно меняет свои радиационныехарактеристики в результате воздействия на огнеупор высокотемпературныхпечных газов и пылевидных"материаловВ процессе эксплуатации сильноувеличивается спектральная степеньчерноты огнеупора в области. длин волн1-5 мкм. Данный...

Номер патента: 881126

Опубликовано: 15.11.1981

Авторы: Караваев, Падерин, Римкевич, Рыжонков, Серов, Чекалкин, Чемерис

МПК: C21C 5/52

Метки: окислительного, процесса, рафинирования, сплавов, стали

...состава газовой смесии/или ее расхода для каждого этапана пробных плавках определяют соответствующую данным условиям,обработки расплава величину ЭДС, отвечающую условиям образования окиснойФазы. Затем на последующих плавкахрегулирование процессом окислитель- ффного рафинирования осуществляетсяна основе экспериментально определенных зависимостей в системе=РГМ,гдеЕ - величина ЭДС,Т " температура расплаваЯ- исходный химический состав 60металла, весПо установленным данным Е должнобыть меньше Е ;не менее, чем иа1,0 чтобы, можно было гарантироватьотсутствие начала процесса окисления 65 легирующих. С другой стороны, начинать снижение окислительного потенциала газокислородной струи ранее, чем будет достигнута величина Е, на 30...

Номер патента: 878492

Опубликовано: 07.11.1981

Авторы: Афанасьев, Конышев, Рокачевский, Серов

МПК: B23Q 7/06

Метки: подачи, поштучной

...лотка-магазина 8 в желобе оконечной части 9 и поджимается весом столба изделий к опорной грани 6. При движении шибера механизма лрллвода 13 птибер 3 поворачивается вокруг оси 2 и вначале гранью с ребром для разворота детали 5 отводит опирающийся на грань 6 конец детали, ломая столб деталей в месте их сочленения, при этом деталь смещается вдоль оси за уходящей опорной гранью 3, уход которой обусловлен смеще 878492нием оси поворота шибера 3 от оси подводящего лотка в сторону, противоположную направлению толкания. Далее ребро ведет конечную часть детали, которая сохраняет свое наклонное к оси лотка положение до того момента, когда вступает в работу отсекающая грань 7 шибера 3. Отсекаюгцая грань 7 входит между отсекаемыми деталями в момент...

Номер патента: 877387

Опубликовано: 30.10.1981

Авторы: Болдырев, Кожевников, Серов, Серова

МПК: G01M 13/02

Метки: динамических, зацепления, исследования, передачах, стенд, характеристик

...движения с помощью механизма 17. Выходы фотоприемников 16 подключены на входы двухканальной усилительно-регистрирующей аппаратуры (не показана).Стенд работает следующим образом.На шпиндели,2 и 3 устанавливаются колеса 4 и 5 испытуемой передачи, С минимальным зазором по отношению к перифе рии зубчатого венца ведущего колеса 4 устанавливается преобразователь 8 эубцовой частоты. С учетом параметров испытуемой передачи перпендикулярно оси шпинделей 2 и 3 и перпендикулярно линии зацепления колес 4 и 5 выставляются интерферометры 9 и 1 О и подключаются к усилительно-регистрирующей аппаратуре. Включается привод 1 стенда. Стенд выводят на требуемый режим работы, сообщая при этом исследуемой передаче необходимую нагрузку и скорость...

Номер патента: 877322

Опубликовано: 30.10.1981

Авторы: Болдырев, Серов

МПК: G01B 7/28

Метки: зацепления, зубчатых, исследования, передач, характеристик, цилиндрических

...28 и компаратора 29, выходинвертора 28 - с входом компаратора30, Входы и выходы компараторов 29и 30 соединены с входами и выходамидвух нормально закрытых ключей31 и 32. Выходы нормально закрытых ключей 31 и 32 соединены с входом второго формирователя 25 и с регистратором 22. Выход генератора33 счетных импульсов подключен квходу второго формирователя 25,выходкоторого соединен с входом счетчика34 импульсов, выход счетчика 34 импульсов связан с входом дешифратора35, а выход дешифратора 35 с входамирегистратора 22.Устройство позволяет измерять погрешности в направлении зубьев иперекос осей вращения колес при рабочих нагрузках и скоростях.В случае проведения измерений при малыхскоростях и минимальных нагрузках(статический контроль)...

Номер патента: 876540

Опубликовано: 30.10.1981

Авторы: Гольдштейн, Гринберг, Серов

МПК: B65G 45/00

Метки: конвейера, ленты

...изобретения - обеспечениеэффективной очистки ленты, на рабочей поверхности которой установленыпоперечные перегородки,Укаэанная цель достигается тем,что оси лопастей расположены эа краями ленты с возможностью размещениялопастей между перегородками ленты.На фиг. 1 изображена схема размещения устройства на конвейере; нафиг. 2 - вид А на фиг.1.Лента 1 конвейера, имеющая на рабочей поверхности перегородки 2, контактирует с лопастями 3 и 4 устройст-ва для очистки ленты. Оси 5 и 6 лопастей 3 и 4 перпендикулярны плоскости ленты 1, расположены по разные.отленты стороны и смещены друг относительно друга в направлении продольном оси ленты.Работа устройства осуществляетсяследующим образом.При движении ленты 1 лопасти 3 и 4взаимодействуют с...

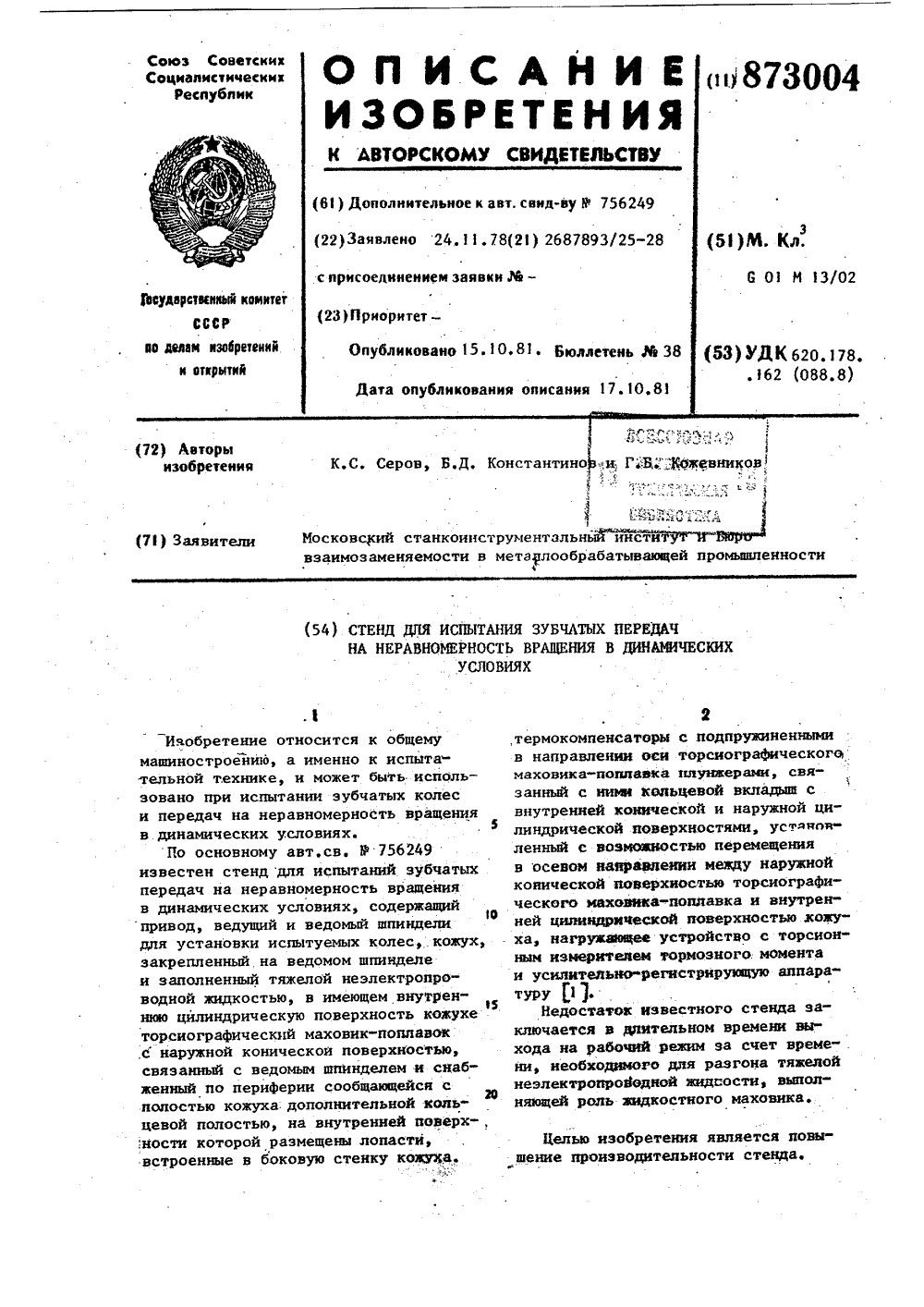

Номер патента: 873004

Опубликовано: 15.10.1981

Авторы: Кожевников, Константинов, Серов

МПК: G01M 13/02

Метки: вращения, динамических, зубчатых, испытания, неравномерность, передач, стенд, условиях

...б дополнительной кольцевой полостью 20, заполненной тяжелой жидкостью 7. При работе стендаэта жидкость выполняет роль маховика,увеличивая тем самым момент инерцииосновного торсиографического маховика-поплавка 8, Таким образом, торсиографический маховик 8 получается комбинированным, состоящим из поплавка21 и жидкостного маховика 22, Дляразгона тяжелой жидкости 7 и осуществления взаимосвязи между поплав"ком 21 и маховиком 22 в кольцевой до-. полнительной полости на ее внутренней поверхности смонтированы диаметрапьно противоположно друг другу ылопасти 23 и 24, 25 и 26, выполненные в виде собранных в кассеты набо,ров струн, установленных в ряд с равномерным шагом вдоль оси маховика- поплавка 8, причем струны 23 и 24, лежащие в одной...

Номер патента: 872180

Опубликовано: 15.10.1981

Авторы: Буршев, Серов, Фофанов, Царев, Штабной

МПК: B23P 21/00

Метки: входящих, другую, одна, сборки

...9 подающего транспортера 8. Иеханизм контроля наличия охватываемых деталей-салфеток 4 выполнен в виде установленного на копире 7 ротора 5 регулируемого упора 20, подпружиненных щупов 21, выполненных каждый в виде пяты, телескопически установленной в толкателе б, а также подпружиненного плужкового сбрасывателя 22, установленного под упором 20 на нижней опорной полке 12 лотка 10.,Установка работает следующим образом.Охватывающая деталь (крышка) 2 с помощъю устройства 1 поступает на полку 12 лотка 10. Охватываемая деталь (салфетка) 4 из устройства 3 с помощью вакуум-присоски (не показана) подает на полку 11 лотка 10. Водила 9 подающего транспортера 8 перемещают детали 2 и 4 одна на другой по полкам 11 и 12 лотка 10 к ротору 5. По пути...
