Трансформируемое мобильное здание

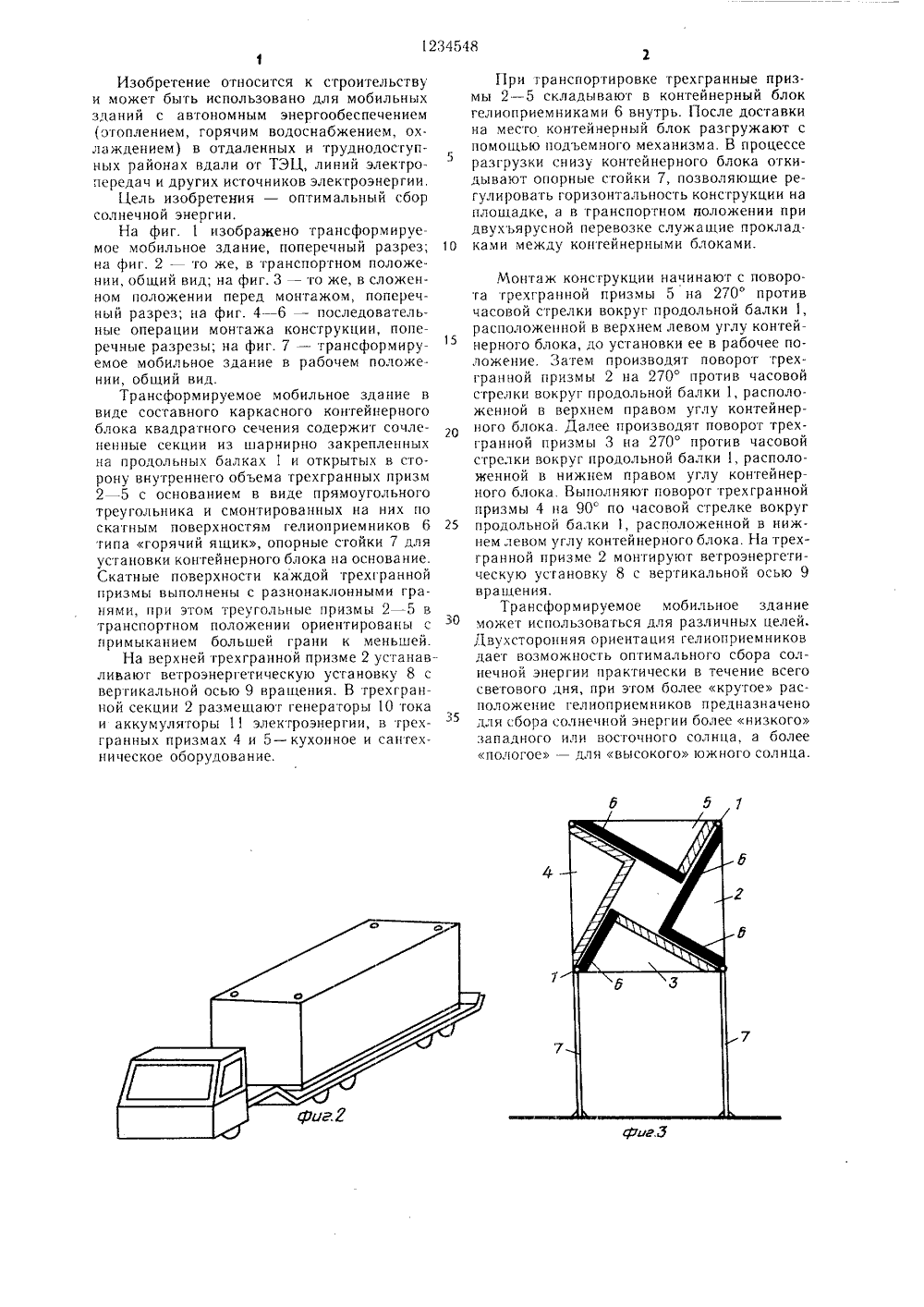

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 1234548 ц 4 Е 04 В 1 34 фее,Ц ГЕНИЯ ВУ стит рык СУДАРСТВЕННЫЙ НОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗО К АВТОРСКОМУ СВИДЕТЕЛ, кл. Е 04 В 1/343, 1979.ское свидетельство СССР7, кл. Е 04 В 1/343, 1982. 54) (57) ТРАНСФОРМИРУЕМОЕ МОБИЛЬНОЕ ЗДАНИЕ в виде составного кар асн ого контейнерного блока квадратного сечения, содержащее сочлененные секции из шарнирно закрепленных на продольных балках каркаса и открытых в сторону внутреннего объема трехгранных призм с основанием в виде прямоугольного треугольника и смонтированных на них по скатным поверхностям гелиоприемников, а также опорные стойки для установки контейнерного блока на основание, отличающееся тем, что, с целью оптимального сбора солнечной энергии, скатные поверхности каждой трехгранной призмы выполнены с разнонаклонными гранями, при этом призмы в транспортном положении ориентированы с примыканием большей грани к меньшей.Изобретение относится к строительствуи может быть использовано для мобильныхзданий с автономным энергообеспечением(отоплением, горячим водоснабжением, ох.лаждением) в отдаленных и труднодоступных районах вдали от ТЗЦ, линий электропередач и других источников элекгроэнергии.Цель изобретения - оптимальный сборсолнечной энергии,На фиг. 1 изображено трансформируемое мобильное здание, поперечный разрез; 1 Она фиг. 2 - то же, в транспортном положении, общий вид; на фиг. 3 - то же, в сложенном положении перед монтажом, поперечный разрез; на фиг. 4 - 6 - последовательные операции монтажа конструкции, поперечные разрезы; на фиг. 7 - трансформируемое мобильное здание в рабочем положе.нии, общий вид,Трансформируемое мобильное здание ввиде составного каркасного контейнерногоблока квадратного сечения содержит сочлененные секции из шарнирно закрепленныха продольных балках 1 и открытых в сторону внутреннего объема трехгранных призм2 - 5 с основанием в виде прямоугольноготреугольника и смонтированных на них поскатным поверхностям гелиоприем ников 6 25гипа горячий ящик, опорные стойки 7 дляустановки контейнерного блока на основание,Скатные поверхности каждой трехграннойпризмы выполнены с разнонаклонными гранями, при этом треугольные призмы 2 - 5 втранспортном положении ориентированы спримыканием большей грани к меньшей.На верхней трехгранной призме 2 устанавливают ветроэнергетическую установку 8 свертикальной осью 9 вращения. В трехгранной секции 2 размещают генераторы 10 токаи аккумуляторы 1 электроэнергии, в трехгранных призмах 4 и 5 - кухонное и сантехническое оборудование. При гранспортировке трехгранные призмы 2 - 5 складывают в контейнерный блок гелиоприемниками 6 внутрь. После доставки на место контейнерный блок разгружают с помощью подъемного механизма. В процессе разгрузки снизу контейнерного блока откидывают опорные стойки 7, позволяющие регулировать горизонтальность конструкции на площадке, а в транспортном положении при двухъярусной перевозке служащие проклад. ками между контейнерными блоками. Монтаж конструкции начинают с поворота трехгранной призмы 5 на 270 против часовой стрелки вокруг продольной балки 1, расположенной в верхнем левом углу контейнерного блока, до установки ее в рабочее положение. Затем производят поворот трехгранной призмы 2 на 270 против часовой стрелки вокруг продольной балки 1, расположенной в верхнем правом углу контейнерного блока. Далее производят поворот трехгранной призмы 3 на 270 против часовой стрелки вокруг продольной балки 1, расположенной в нижнем правом углу контейнерного блока. Выполняют поворог трехгранной призмы 4 па 90 по часовой стрелке вокруг продольной балки 1, расположенной в нижнем левом углу контейнерного блока. На трехгранной призме 2 монтируют ветроэнергетическую установку 8 с вертикальной осью 9 вращения.Трансформ ируемое мобильное здание может использоваться для различных целей. Двухсторонняя ориентация гелиоприемников дает возможность оптимального сбора солнечной энергии практически в течение всего светового дня, при этом более крутое расположение гелиоприемников предназначено для сбора солнечной энергии более низкого западного или восточного солнца, а более пологое для высокого южного солнца.тель Л. СкворИ. Ве ес чгов 113035,Филиал Педактор И. Касардааказ 2693/37ВНИИП И Госуд деламосква, Патент,став хред раж арст изобнова Р Корректор 0 28 Подписное енного комитета СССР етений и открытий 5, Раушская наб Ужгород, ул. П
