Рыбаков

Номер патента: 243783

Опубликовано: 01.01.1969

Авторы: Каральник, Пикунов, Ревзин, Рогова, Рыбаков, Центральный

МПК: A61K 6/02

Метки: зубов, материал, пломбирования

...и повышение качества пломб. 2Эта цель достигается использованием материала для пломбирования зубов, содержащего наполнитель - никель и основу - галлий или его эвтектическую смесь с оловом, индием или другими металлами. Наполнитель при меняют в виде мелкодисперсного порошка, полученного, например, карбонильным способом, а составляющие материал компоненты берут в следующих соотношениях, %: никель 25 - 40, галлий или его эвтектическая смесь 75 - б 0,Никель, используемыи для получения предлагаемого материала имеет насыпной вес0,5 - 1,0 г/сма и удельную поверхность0 35 ма/гТехника приготовления материала не отличается от применяемой для получения амальгам. Скорость затвердевания материала дляпломбирования, содержащего 33% никеля иб 70/,...

Номер патента: 239897

Опубликовано: 01.01.1969

Авторы: Государственный, Рыбаков, Турин, Экспериментальный

МПК: E21C 27/32, E21D 23/00

Метки: автоматизации, агрегат, механизации, очистных, работ

...они поддерживают и регулиру ют положение верхней направляющей 7, чтообеспечивает раздвижность и управление рабочим органом по мощности пласта и гипсометрии кровли.Для осуществления дополнительной функз 0 цпи управления рабочим органом гидравлические стойки снабжены встроенным соосным гидроцилиндром 17, имеющим независимое дистанционное и автоматическое управление, не влияющее на распор стойки 13, поддерживающей кровлю.Многозвенный отбойно-погрузочный струг (см. фиг. 4) включает передний 18 и задний 19 корпусы, оснащенные резцами 20 и 21, и базовые опорные захваты 9, служащие для крепления струга к тяговой цепи 3.Между базовыми опорными захватами 9 расположены шарнирные звенья 22 и 23 струга, соприкасающиеся друг с другом...

Номер патента: 239718

Опубликовано: 01.01.1969

Авторы: Андреев, Большаков, Еремин, Иванова, Кузнецов, Мишке, Рыбаков, Смородинский, Сол, Федорченко

МПК: C03B 37/04, F16C 37/00

Метки: волокна, минерального, подшипниковый, узел, центрифуги

...рубашки водяного охлаждения.На фиг. 1 схематически изображен разрез подшипникового узла с распыливающей насадкой; на фиг, 2 - то же, без насадки; на фиг. 3 - деталь лобового фланца,подшипнпкового ющее внутрь леполый вал 1 по. асадки 2 и темсть распределе. Конструкция описываемогс узла позволяет вводить связ тящего потока волокна через средством распыливающей самым повышать равномерн ния связуюшего в вате В. Большаков, Н. И. Рыбаков,Ф. Кузнецов, В. А. Андреев,М. Р, Смородинскийльский и проектный институтроект В случае отсутствия необходимости введения связующего распылпвающая насадка 2заменяется перекрывающим устройством идля охлаждения ступицы 3 рабочего валка 45 с внутренней стороны в полый вал 1 подводится вода. Охлаждение рабочего...

Номер патента: 239717

Опубликовано: 01.01.1969

Авторы: Андреев, Большаков, Еремин, Иванова, Кузнецов, Мишке, Рыбаков, Смородинский, Сол, Федорченко

МПК: C03B 37/04, F15D 1/14

Метки: ваты, минеральной, нее

...в зоне волокнообразования,требуемоеволокноо в цепти ваты ц гоканальШими ста. обретения - обеспечить ние волокна в камере Достигается это тем, чт я получения минеральнонее вмонтированы мно шные короба с ориентирую 1 схематически изображе огоканальными воздушн сбоку; на фиг. 2 - много иентирующими стабил зо 6 ретенця П редметтво для п чий цз це трцфугу с ру волоки то, с цель Устройсты ц цзде ковую цен ха ц каме 0 ся тем, ч олученця мцнеральнои е, включающее многов окном для подачи воз оосажденця, отличающ ю обеспечения регули на центриыми коро- канальный изаторамц,ваее- уеЦель израопределеосаждениярифугу длизделий изные воздубилизатораНа фиг.фуга с мнбами, видкороб с орразрез. Воздушные короба 1, вмонтированные вцентрифугу, разделены...

Номер патента: 239389

Опубликовано: 01.01.1969

Авторы: Бойченко, Гладкий, Нерсес, Рыбаков, Таганрогский

МПК: H03L 7/181, H04L 7/00

Метки: автоматической, генератора, импульсного, импульсной, подстройки, последовательности, случайной, частоты

...реверсивного счетчика 6 таким образом, что при единичном состоянии триггера 4 импульсы генератора 7 импульсов суммируются во вспомогательном счетчике 6, а при нулевом состоянии триггера 4 импульсы генератора 7 вычитаются пз числа, записанного в счетчике 6, Суммирование импульсов во вспомогательном реверсивном счетчике 6 вызывает увеличение частоты генератора 2 случайных импульсов, а вычитание импульсов - уменьшение частоты, Таким образом, несмотря на хаотические отклонения чисел импульсов, генерируемых генератором 2 случайных импульсов в различные интервалы времени от математического ожидания этих 15 чисел, систематическое отклонение частотыгенератора 2 вызовет направленное изменение Л-числа, записанного в реверсивном счетчике...

Номер патента: 239275

Опубликовано: 01.01.1969

Авторы: Витюгин, Карлин, Рыбаков

МПК: C01B 31/36

Метки: других, карбида, кремиия, порошкообразных, фракций, шлифзерна, шлифпорошков

...материала. Сухой или влажный порошок карбида, кремния направляют на керамическро решетку окислительной,печи кипящего слоя. Рабочее пространство печи изнутри футеровано шамотным кирпичом, а снаружи - слоем асбестовой теплоизоляции, Под решетку, печи подают кислород, предварительно нагретый до температуры 500"С, или озонированный воздух. Время окислигельной обработки порошков в зависимости от крупности их зерен состазляет 1 - 2 час. Отработанные газы, состоящие из кислорода, озона, азота и двуокиси углерода, направляют на регенерацию для удаления двуокиси углерода и возОбработанный кислородом горячий порошок карбида кремния самотеком через шлюзовый затвор перетекает в печь хлорирования. Решетка и внутренняя оолицовка печи хлориро....

Номер патента: 235176

Опубликовано: 01.01.1969

Авторы: Мищенко, Рыбаков

МПК: H02M 7/48

Метки: инвертор, транзисторный, трехфазный

...синхронных двигателей.На чертеже представлена схема трехфазного инвертора. 15Когда на входе триггера 1 имеется сигнал такой полярности, что к положительному полюсу источника питания 2 инвертора подключаются транзисторы 3 - б предварительного усилителя мощности, транзисторы 7 - 10 уси лителя не проводят тока, так как их цепь питания разомкнута, а напряжение на трансформаторах 11 - 13, управляющих выходным силовым каскадом 14, образует трехфазную систему с определенным порядком чередования 25 фаз. При изменении полярности входного сигнала триггер 1 переходит в другое устойчивое состояние равновесия, и транзисторы 7 - 10 подключаются к источнику питания, а транзисторы 3 - б отключаются от него. В результате изменяется порядок чередования...

Номер патента: 234697

Опубликовано: 01.01.1969

Авторы: Кабак, Рыбаков

МПК: G11B 5/33

Метки: головка, магнитная, модуляционная

...формирующая рабочий зазор немагнитная прокладка, и магнитомягкую пластину с немагнитной подложкой, на которых размещены две обмотки, подсоединяемые к генератору переменного тока, и выходная обмотка, от.шчаюи 1 аясл тем, что, с целью улучшения рабочих параметров головки, упомянутые пластина и подложка выполнены П-образными и приклеены к двум набранным из магнитомягких пластин пакетам, сопряженным с торцами упомянутых сердечников. Известны модуляционные магнитные головки, у которых модулятор выполнен в виде тонкой удлиненной пластинки из магнитомягкого материала прямоугольной формы, Для придания конструкции необходимой жесткости модулятор крепится к подложке из немагнитного материала. На модуляторе размещены две обмотки возбукдения...

Номер патента: 233241

Опубликовано: 01.01.1969

Авторы: Варламов, Кабак, Рыбаков

МПК: G11B 5/265

Метки: головка, комбинированная, магнитная

...сигнала с магнитной ленты, магнитопровод головки состоит из основного и двух вспомогательных магнитопроводов, при этом основной и первый из вспомогательных магнитопроводов ооразуют дополнительный зазор, в котором размещен датчик Холла, и раоочий зазор для считывания поперечной составляющей сигналя, я основной и второй вспомогательный магнитопроводы образуют рабочий зазор для считыВс 1 НИ 51 ПРОДОЛЬНОЙ СОСТЯГЛ 5110 ЩЕ 11 ПОМ 51 НУТОГО сигнала. присоединением заявки М Известные магнитные головки с датчикомХолла, расположенным в дополнительном зазоре, предназначены для считывания продольной составлягощей сигнала, записанного намагнитный носитель. 5Известны аналогичные головки и для считыван(гя поперечной составляющей.Недостатком известных...

Номер патента: 220310

Опубликовано: 01.01.1968

Авторы: Голованов, Рыбаков, Щедрин

МПК: H03K 17/735

Метки: кольцевой, распределитель, тиристорах

...к заряду конденсатора 7 и включению тиристора 5 через трансформатор 14. В результате конденсатор 8 разряжается на соответствующую нагрузку 15 и тиристоры 1 и 5 выключаются (тиристор 1 - после заряда конденсатора 7 до максимального напряжения, тиристор 5 - по окон чанни импульса тока в нагрузке).Таким образом, схема потребляет мощностьот источника питания только во время заряда коммутирующего конденсатора через индуктивность трансформатора 14.10 К моменту поступления второго входногоимпульса гсе тирнсторы закрыты, конденсаторы 7 и 9 заряжены, а конденсатор 8 разря.жсн. Второй входной импульс включает тири стор 2, что приводит к включению тиристора 15 6, к заряду конденсатора 8, к разряду конденсатора 9 на нагрузку 15 следующего канала и...

Номер патента: 218464

Опубликовано: 01.01.1968

Авторы: Гинзбург, Кирштейн, Рыбаков, Циркунов

МПК: G01P 5/08

Метки: потока, скорости, сред, электропроводящих

...приемные катушки 4 на ферромагнитном сердечнике 5, включенные так, что наводимые в них э.д,с. суммируются, От генератора 3 через фазовращатель б на синхронный детектор 7 поступает опорное напряжение, То не напряжение подается на блок 8 компенсации, Выходы приемных катушек и блока компенсации последовательно подключены на второй вход синхронного детектора.В движущейся проводящей среде наводятся токи, обусловленные изменением магнитного поля во времени и пропорциональные частной производной поля по времени, и таки, обус.- ловленные движением среды в поле и пропорциональные величине магнитного поля н скорости движения среды относительно скорости перемещения пространственной огибающей поля. Эти токи сдвинуты на 90.Прп равенстве скорости...

Номер патента: 217744

Опубликовано: 01.01.1968

Авторы: Бойченко, Нерсес, Рыбаков

МПК: G06G 7/76

Метки: движения, моделирования, транспорта

...водители выбирают более длинный путь в объезд перегруженных участков дорог и перекрестков.Схемы моделей перекрестков 2 и 8 спроектированы так, что позволяют импульсу находить кратчайший путь по линиям временных задержек из одного пункта в другой. Генераторы 9 и 10 вырабатывают поток освобождения перекрестков. Для конкретного перекрестка этот генератор дает регулярный поток импульсов с частотой, соответствующей средней частоте потока отъезжающих с т-го перекрестка машин.Счетчики 7 и 8 содержат числа, соответствующие количеству машин, находящихся на перекрестке и перед ним в ожидании проезда. Счетчики 11 и 12 считают число импульсов, прошедших по данной модели улицы в одном и другом направлениях за единицу времени. Функциональный блок...

Номер патента: 213920

Опубликовано: 01.01.1968

Авторы: Голованов, Рыбаков, Щедрин

МПК: H04L 13/14

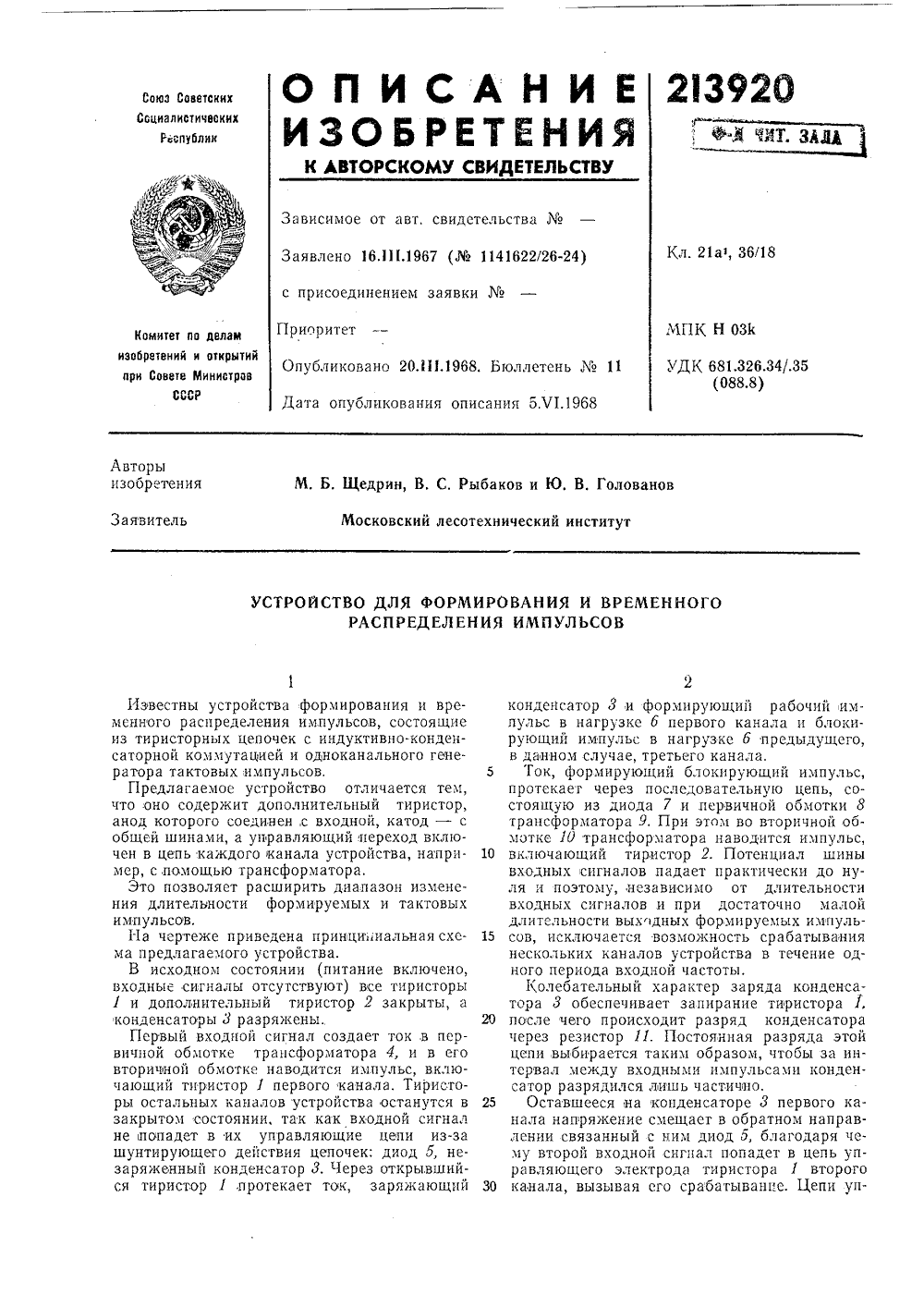

Метки: временного, импульсов, распределения, формирования

...и поэтому, независимо от длительности входных сигналов и при достаточно малой длительности выходных формируемых импуль сов, исключается возможность срабатываниянескольких каналов устройства в течение одного периода входной частоты.Колебательный характер заряда конденсатора 8 обеспечивает запирание тиристора 1, 20 после чего происходит разряд конденсаторачерез резистор 11. Постоянная разряда этой цепи выбирается таким образом, чтобы за интервал между входными импульсами конденсатор разрядился лишь частично.25 Оставшееся на конденсаторе 3 первого канала напряжение смещает в обратном направлении связанный с ним диод 5, благодаря чему второй входной сигнал попадет в цепь управляющего электрода тиристора 1 второго 30 канала, вызывая его...

Номер патента: 213750

Опубликовано: 01.01.1968

Авторы: Аксенов, Государственный, Парамонов, Рыбаков, Смехов, Смирнов, Экспериментальный

МПК: E21D 23/08, E21D 23/12

Метки: балки, коивейером, направляющей, связи

...секции крепи и изгибающегося конвейера, в качестве соединительного элемента применены пакеты двух предварительно напряженных рессор, один из которых опирается на кронштейн, жестко закрепленный на конвейере, а другой - на кронштейн балки, причем пакеты рессор соединены между собой хомутом. Известно устройство для связи направляющей балки с конвейером, включающее кронштейны и соединительный элемент.Предлагаемое устройство отличается тем, что в качестве соединительного элемента применены пакеты двух предварительно напряженных рессор, один из которых опирается на кронштейн, жестко закрепленный на конвейере, а другой - на кронштейн балки, причем пакеты рессор соединены между собой хому том.Такое выполнение позволяет обеспечить...

Номер патента: 210207

Опубликовано: 01.01.1968

Авторы: Овс, Рыбаков, Талинскнй, Яшунский

МПК: C21D 1/40, C21D 9/32

Метки: горячему, зубьев, металлу, пил, упрочнения

...червяком-вкладышем б, электрододержатель 7 и электроцепь 8. Кроме того, устройство содержит пилу 9, маховик 10, суппорт 11, откидную 25 планку 12, маховик 18, редуктор 14 с клиноременной передачей 15, электрод-шайбу 16, силовой трансформатор 17,и профильный кулачок 18.Пила 9, подлежащая обработке, устанавли Электрододержатель 7 содержит круглый графитовый электрод-шайбу 16, который монтируется с помощью суппорта 11 на свободно качающейся откидной планке 12.Перед пуском устройства электрод-шайба 16 овоими зубьями вводится в зацепление с зубом пилы путем наклона на нужный угол откидной плании 12. Правильность зацепления корректируется перемещением электрода-шайбы по касательной к окруиности дисковой пилы с помощью маховика 13. После пуска...

Номер патента: 209625

Опубликовано: 01.01.1968

Авторы: Венедиктов, Воробьев, Гуревич, Клабин, Михайлов, Наружный, Пузанков, Рыбаков, Сорин

МПК: A61B 5/0205

Метки: медицинский, многоканальный, прибор, регистрирующий, электронный

...двигате.ля. ы ее вет первой ий валик. зуют обть бумаИзвестны многоканальные регистрирующиемедицинские электронные приборы, содержащие входные цепи, усилитель и регистратор,Предложенный прибор, обеспечивающииполучение одновременной записи информации, 5поступающей от всех вновь подключаемых каналов, снабжен кассетами со спареннымиразъемами. Ведущие валики кассет соединены между собой и образуют общий ведущийвалик, а гнездо диаграммной бумаги выполнеко раздвижным по ширине,в зависимости отвновь получаемой канальности прибора.На фиг. 1 изображен предлагаемый прибор,вид спереди, на фиг, 2 - то же, для двух каналов, вид сверху; на фиг. 3 то же, вид сооку; 15на фиг. 4 - четырехканальный прибор, видсверху; на фиг. 5 - то же, вид сбоку; нафиг....

Номер патента: 206626

Опубликовано: 01.01.1968

Авторы: Григорьев, Лейдман, Лернер, Набокин, Рыбаков, Шульмейстер

МПК: E21D 11/40

Метки: опалубки, передвижное, секций, тоннеле, установки

...подъема и опускания секций входят гидроцилиндры 3, штоки которыхобъединены хребтовой балкой 4, на которой15 на осях 5 укреплены несущие балки б, шарнирно соединенные с расположенным междуними ползуном 7.Ползун установлен в направляющих 8 свозможностью перемещения в направлении,20 перпендикулярном продольной оси устройства, силовым цилиндром 9 двойного действияс помощью тросо-блочной системы 10,Механизм раздвижки и сдвижки секцийопалубки состоит из гидроцилиндров 11 и бо 25 ковых балок 12.С пульта 13, установленного на платформе, осуществляется управление работой устройства,Работает передвижное устройство следую.30 щим образом.3Вне тоннеля на устройство с помощью крана навешивается до семи секций опалубки, средняя секция располагается на...

Номер патента: 204145

Опубликовано: 01.01.1967

Авторы: Злодырев, Московский, Орлов, Павленко, Рыбаков, Черн

МПК: B62D 27/04

Метки: опорное

...устройства предотвращает перекос кабины при скручивании рамы.На фиг. 1 дац общий вид опорного устройства; на фиг. 2 - разрез по А - Л на фиг. 1. 2Опорное устройство состоит из цилиндрического корпуса 1, снабженного двумя цапфами 2. Цапфы, расположенные перпендикулярно оси корпуса, жестко связаны с ним одними концами, а противоположные концы цапф 2 шарнирно установлены в охватывающих их крышках 3, жестко закрепленных на кронштейне 4 лонжерона 5 рамы автомобиля, указанные крышки крепятся к кронштеину 4 болтами 6. Стяжцой болт 7 со сферической 3 головкой соединяет поперечный кронштейн 8 основания кабины с корпусом 1, упирающимся фланцами в резиновые подушки 9 и 10.1 кронштейну 8 жестко крепится усилитель 11, имеющий сферическую опорную...

Номер патента: 202472

Опубликовано: 01.01.1967

Авторы: Горовой, Иванов, Милованов, Рыбаков, Хман, Черн, Штейнгарт

МПК: A61K 6/04

Метки: материал, пломбировочный, стоматологическихцелей

...смол, например смол ЭДЛ, ЭДВ, ЭДН, а в качестве отвердителя - оротооксифенилметиленэтилендиамин или оротооксифенилметиленгексаметилендиамин, что обеспечивает быстрое отверждепие материала, повышает его упругость и стойкость к влаге полости рта.Составляющие основу смолы берут в следующих весовых соотношениях (в вес. ч.): ЭДЛ от 60 до 70, ЭДВот 10 до 20, ЭДН от 10 до 30.Для упрощения приготовления пломбы навески из смеси смол и наполнителя выпускают в виде таблеток.Перед пломбированием зуба таблетку, содержащую смесь смол с наполнителем, помещают па предварительно нагретое до 80 - 90 С стекло или пластину из фторопласта, после чего в начинающую расплавляться таблетку добавляют каплю отвердителя из расч. отвердителя на 1 ч....

Номер патента: 197346

Опубликовано: 01.01.1967

Авторы: Асташина, Воробьев, Голышихин, Захаров, Каменецкий, Кирвалидзе, Коробов, Кузьмина, Манухин, Олевский, Проектно, Проскурин, Ратновский, Рыбаков, Самодов, Соколов, Центральный, Чайкин, Шипилин, Энергетики

МПК: B27G 1/00

Метки: открытого, полуавтоматическая, сучкорезная, типа

...них гидроцилиндрами 15. Ножи9 и режущие органы 10 с гидроцилиндрами 15попарно смонтированы в общем силовом корпусе 1 б,Транспортер 3 предназначен для силовогопротаскивания деревьев через сучкорезнуюголодовку. Он состоит из продольной фермы 17с натяжной 18 и приводной 19 станциями,эксцентриковыми захватами 20 и снабженэлектродвигателем 21 постоянного тока. Наконцах захватов 20 установлены сбрасывателиобработанных стволов деревьев. выполненныес противоположно наклоненными поворотными укосинами 22.,Электродвигатель 21 расположен нижеуровня фермы 17, чем обеспечивается сбрасывание стволов на две стороны.Управление работой установки осуществляет один оператор с пульта 5 управленияпри помощи рукояток 23, на которых смонтированы органы...

Номер патента: 196228

Опубликовано: 01.01.1967

Авторы: Витенштейн, Гергелийник, Ройтенберг, Рыбаков

МПК: D04B 15/06, D04B 15/90

Метки: бескареточной, машине, механизм, оттяжки, плоскофанговой, самозаработки, трикотажа

...продолжением пазов игольны Игольное полотнов нижней своей разет ложе для платиоводов 8, т. е. толщина игсльногс полотна увеличена ца высоту теа платш:овода. Платиноводы 8 заперты в игольном полотнекрышкой 9, которая с этой частью игольного полотна образует коробку с пабраш:.ымн в цей платиноводами цо числу платин 4. Головка 10 платиноода взаимодействует с пяткой 11 платины 4, а хвостовик его 12 г,ходиг в вь 1 емку 13 игловода 14, который горлошшой 15 едгт иглу 3, и горловиной 16 соединен со ш 1 п 1 гой 17, взаимодейству 1 ощей сс спиральой накладкой барабанчика 18.Работает механизм следующим образом. В 11 схолпоы Гсложении старые петли находятся под крючками и,ати. При передвижении цгл 3 верх от действЯ шш 1 пг 17 пглоод 14 цсремепГается...

Номер патента: 194783

Опубликовано: 01.01.1967

Авторы: Витюгин, Карлин, Прохорович, Рыбаков

МПК: C01B 31/36

Метки: карбида, кремния

...зоне печи путем брикетирования,агломерации и обычной грануляции не далиположительных результатов.Предложенный способ заключается в термообработке реакционного шихтового материала, содержащего кварцевый песок и углеродистый материал. Этот материал гранулирован таким образом, что вначале получаютгранулы из кварцевого песка, а затем на них5 наносят слой углеродсодержащего материала,что дает возможность поддерживать газопроницаемость шихты на равномерном постоянном уровне и, кроме того, значительно интенсифицирует процесс,10 Такая двухслойная грануляция шихтовыхматериалов предусматривает образованиекварцевых ядер гранул с последующим накатыванием на них углеродистой оболочки.Причем количество углеродистого материала15 в оболочке...

Номер патента: 191071

Опубликовано: 01.01.1967

Авторы: Дзер, Рыбаков

МПК: C03B 33/02

Метки: движущейся, командоаппарат, ленты, листов, механизма, непрерывно, отрезания

...им катком между ними.мандоаппарате ведущий и ведофрикционного вариатора привощение специальными механизма- того, в нем нет автоматического ханизма отрезания,Цель изобретения - обеспечить вращение ведущего конуса с помощью движущейся ленты материала и автоматическое включение механизма отрезания.Достигается это тем, что ведущий конус у большого основания выполнен с цилиндрической поверхностью, а на торце ведомого конуса укреплена контактная кнопка,На чертеже схематически изображен описываемый командоаппарат.Фрикционный вариатор командоаппарата состоит из ведущего 1 и ведомого 2 конусов с расположенным между ними промежуточным цилиндрическим катком 3, На торцах ведущего конуса укреплены катки 4 с цилиндрическими поверхностями, а на...

Номер патента: 181344

Опубликовано: 01.01.1966

Авторы: Рыбаков, Телегин

МПК: G01J 5/30

Метки: дистанционного, нагретых, тел, температуры

...3 для контроля начального разбаланса измерительного моста с целью задания определенной чувствительности и для контроля назначаемого момента срабатывания устройства; исполнительного электромагнитного реле 4; объекта управления 5; сигнализирующего или регистрирующего прибора б.Фотоэлектрический датчик состоит из цилиндрического корпуса 7, изготовленного из тонкостенной трубы, корпуса 8 выходной диафрагмы, в котором запрессована сама выходная диафрагма 9, сернисто-свинцового фото- сопротивления 10, находящегося в пазу головки 11 и фиксируемого в ней с помощью планки 12, линзы 13, опорных эбонитовых колец 14, защитного стекла 15, уплотнительпых резиновых колец 16, прижимного кольца 17 и гай 18.Головка 11 выполнена съемной, благодаря чему...

Номер патента: 178025

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Инструментов, Оборудовани, Рыбаков

МПК: A61B 5/0428, H03F 1/00, H04B 1/10 ...

Метки: испытания, помехоустойчивости, усилителей

...предложенного способа заклю чается в следующем. Активные входные зажимы испытуемогоусилителя соединяют с потенциальным зажимом источника испытательного напряжения (а следовательно, и между собой) через комплексные сопротивления разной величины. Подбор этих сопротивлений не произволен, а соответствует максимально и минц мально возможным значениям выходного сопротивления между активными электродами и эквипотенциальной массой источника, образуемой в основном межклеточной жидкостью. Величины максимальных и минималь ных значений выходного сопротивления источника биотоков известны из практики регистрации биопотенциалов. Таким образом, между источником испытательного напряжения и входами усилителя вводят асимметрию, со ответствующую...

Номер патента: 189598

Опубликовано: 01.01.1966

Авторы: Векслер, Герцов, Катков, Малинский, Минкин, Пищулин, Ременников, Рыбаков, Соколинский, Федоров, Шмулович

МПК: G01V 1/00

Метки: 189598

...электронный стабилизатор 15, предваритель ные усилители 16 - 19 и схему сравнения часто2 ОКварцевый генератор 1 используется в качестве задающего для всех сшхронизируемых и питаемых блоков и узлов аппаратуры.10 Аподные цепи усилителей питаются от задающего генератора через усилитель мощности 9, выпрямитель 14 и электронный стабилизатор 16.Питание сеточных и анодных цепей ламп 15 усилителей постоянного тока (в петле АРУосновных усилителей) и высокочастотное подмагпичиванпе магнитных головок при прямой магнитной записи) производятся напряжением частоты 8 кги, получаемой от задающего ге ператора через делитель 2 частоты и усилители 10 и 11 мощности.Напряжение частоты 4 кги подается с делителя 3 частоты через предварительный усилитель 16 на...

Номер патента: 189093

Опубликовано: 01.01.1966

Авторы: Рыбаков, Толсташов, Чистобаев

МПК: H01G 4/00

Метки: нанесения, серебросодержащей

...перекрывающие выходные отверстия радиальных каналов.На чертеже изображена конструкция описываемого устройства.Керамические заготовки 1 из бункера 2 погибкому шлангу 3 подаются к радиальнымсквозным каналам 4 полого ротора 5 транспортирующего механизма. С внутренней стороны ротора расположены спиральные ленточные пружины 6, перекрывающие выходныеотверстия каналов 4. Заготовки, перемещаемые ротором, поступают под обрезиненныйролик 7, непрерывно смачиваемый серебросо держащей пастой 8, заполняющей ванну 9, посредством кисточек 10 валика 11, соединенного с приводным механизмом 12. Роликом слой пасты накатывается на торцы заготовок. Пружины б компенсируют разброс высоты заготовок и исключают возможность их поломки. Сушат заготовку горячим...

Номер патента: 188080

Опубликовано: 01.01.1966

Авторы: Делимбетов, Зимоха, Научно, Рыбаков

МПК: G01L 13/06, G01L 27/00

Метки: упругих, усилия, чувствительных

...первичные облотки, Ге и 11 т. - вторичные обмотки), то при его смещении из центрального положения относительно симметричных магнитопроводов на входе усилителя появляется сигнал разбаланса, который после усиления в виде постоянного токапротекает через обмотки обратной связи 11 1 Г и 111" одновременно поступая на контрольный прпоор и внешнюю нагрузку 8. Оомотки обратной связи И"0.с, И" и Ю;", включены таким образом, чтобы магнитный поток от тока, протекающего по обмотке Г увеличивал магнитный поток, создаваемый током, текущим по облтотке 1 Г а магнитный поток от тока, протекающего по обмотке У уменьшал магнитный188080 поток, создаваемь 5 Й оом Обг 55 откг й 5с .с. Усилие обратной связи создает момент обратной связи М , , вокруг опоры,...

Номер патента: 187877

Опубликовано: 01.01.1966

Авторы: Ковалев, Корсмик, Меньшиков, Рыбаков, Харламов

МПК: H02K 49/04, H02K 9/06

Метки: муфта, скольжения, электромагнитная

...катушке управления,На чертеже изображена описываемая муфта, общий вид.В неподвижном корпусе 1 муфты выполнены воздухоподводящие каналы 2 и 3; канал 2 расположен непосредственно возле подшипника 4 и катушки б управления. Торцовая часть рабочей зоны представляет собой радиатор - крыльчатку б центробежного вентилятора, Подшипники 7 ведомого вала и 5 подшипники 8 ведущей полумуфты изолированы от рабочей зоны 9, где сконцентрировано тепловыделение, теплоизоляционными прослойками 10.В процессе работы муфты в режиме сколь кения механическая энергия преобразуетсяв тепловую. Охлаядение рабочей зоны осуществляется за счет конвекции, теплоизлучсния и теплопроводности.При наличии теплоизоляционных прослоек 15 между центром тепловыделения и...

Номер патента: 186267

Опубликовано: 01.01.1966

Авторы: Атманаки, Ветров, Принц, Рыбаков, Телеусов, Чеботаев

МПК: B23K 3/00, B23K 37/04

Метки: линия, пайки, полуавтоматическая

...устройства.На чертеже схематически изображена полуавтоматическая линия для пайки,Трубки 1 вставляются в трубные решетки 2радиатора и после спекания поступают в за грузочное устройство 3, где радиатор закрепляется в рамке 4. Горизонтальный шаговый транспортер б захватывает собачками б радиатор с рамкой и направляет в травильную ванну 7. В ней кислота переносится на спаи ваемую поверхность с помощью валков 8 изпористой резины. При следующем шаге транспортера радиатор поступает через вырез в ванну 9 для припоя, которая выполнена проходной с непрерывно циркулирующим при поем, В устройстве 10 жидкий припой выдувается из трубок радиатора. После поворота у неподвижного копира 11 протравливают и припаивают вторую сторону радиатора. Затем...
