Устройство для формирования и временного распределения импульсов

Номер патента: 213920

Авторы: Голованов, Рыбаков, Щедрин

ZIP архив

Текст

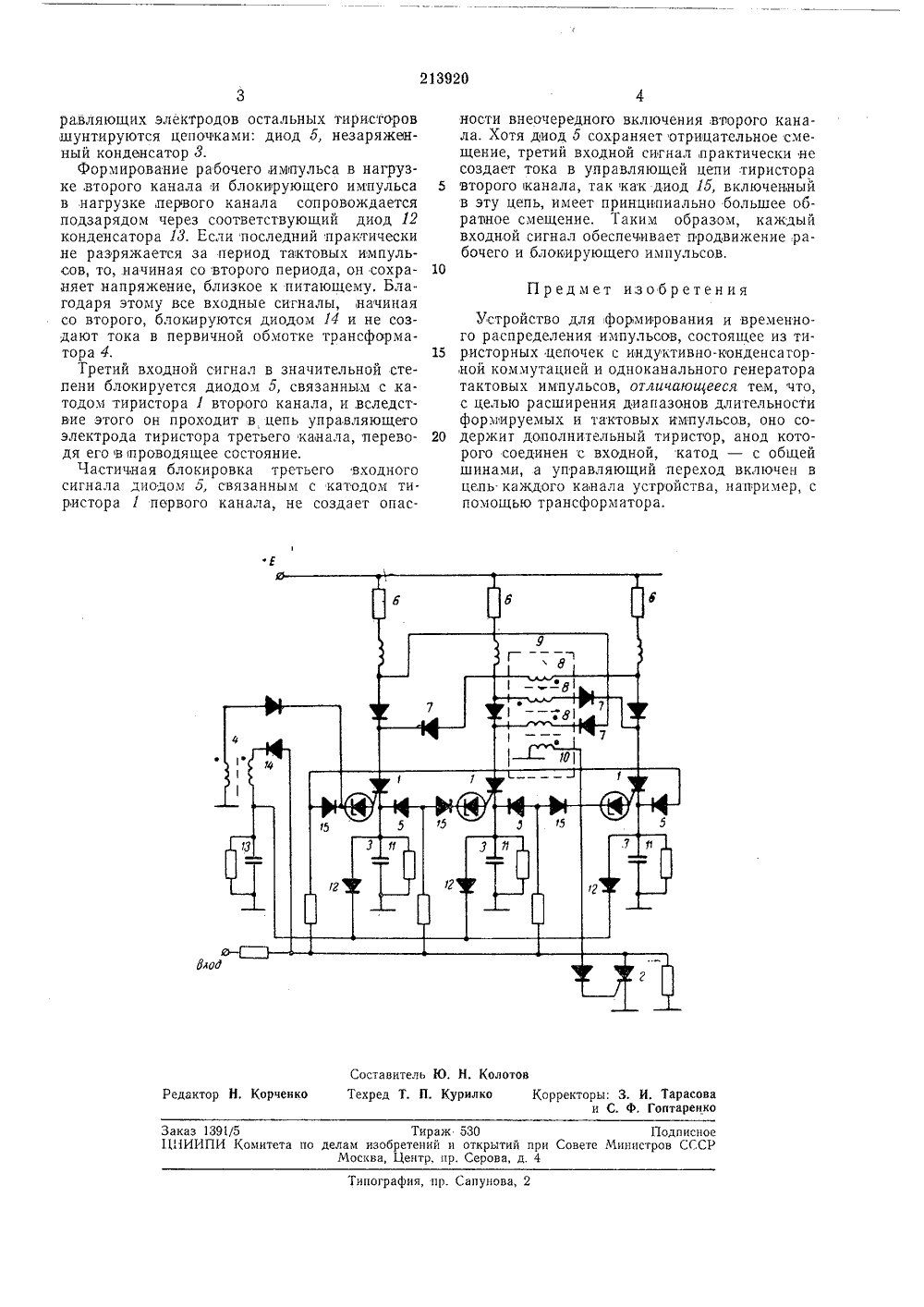

21392 О ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союо Советских Социалистических Республикависимое от авт. свидетельства л. 21 ат, 36/ Заявлено 16.111,1967 ( 1141622/26-24)с присоединением заявкиМПК Н ПриоритетОпубликовано 20,111,1968, В Комитет по деламобретений и открытийрн Совете МинистровСССР ДК 681.326,34/.35летень11 Дата опубликования описания 5,И.196 Авторыизобретени Б, Щедрин, В. С. Рыбаков и 1 О. В ва Московский лесотехнический институ явител СТРОЙСТВО ДЛЯ ФОРМИРОВАНИ РАСПРЕДЕЛЕНИЯ ИМИ И ВРЕМЕННоСОВ Известны устройства формирования и временного распределения импульсов, состоящие из тиристорных цепочек с индуктивно-конденсаторной коммутацией и одноканального генератора тактовых, импульсов.Предлагаемое устройство отличается тем, что оно содержит дополнительный тиристор, анод которого соединен,с входной, катод - с общей шинами, а управляющий переход включен в цепь каждого канала устройства, например, с,помощью трансформатора.Это позволяет расширить диапазон изменения длительности формируемых и тактовых импульсов.На чертеже приведена принципиальная схема предлагаемого устройства.В исходном состоянии (питание включено, входные сигналы отсутствуют) все тиристоры 1 и дополнительный тиристор 2 закрыты, а конденсаторы д разряжены.Первый входной сигнал создает ток в первичной обмотке трансформатора 4, и в его вторичной обмотке наводится импульс, включающий тиристор 1 первого канала. Тиристоры остальных каналов устройства останутся в закрытом состоянии, так как входной сигнал не попадет в их управляющие цепи из-за шунтирующего действия цепочек: диод 5, незаряженный конденсатор 3. Через открывшийся тиристор 1 протекает ток, заряжающий конденсатор 3 и формирующий рабочий импульс в нагрузке б первого канала и блокирующий импульс в нагрузке б предыдущего, в данном случае, третьего канала.5 Ток, формирующий блокирующий импульс,протекает через последовательную цепь, состоящую из диода 7 и первичной обмотки 8 трансформатора 9, При этом во вторичной обмотке 10 трансформатора наводится импульс, 10 включающий тиристор 2, Потенциал шинывходных сигналов падает практически до нуля и поэтому, независимо от длительности входных сигналов и при достаточно малой длительности выходных формируемых импуль сов, исключается возможность срабатываниянескольких каналов устройства в течение одного периода входной частоты.Колебательный характер заряда конденсатора 8 обеспечивает запирание тиристора 1, 20 после чего происходит разряд конденсаторачерез резистор 11. Постоянная разряда этой цепи выбирается таким образом, чтобы за интервал между входными импульсами конденсатор разрядился лишь частично.25 Оставшееся на конденсаторе 3 первого канала напряжение смещает в обратном направлении связанный с ним диод 5, благодаря чему второй входной сигнал попадет в цепь управляющего электрода тиристора 1 второго 30 канала, вызывая его срабатывание. Цепи уп213920 Предмет изобретения фЕ Ю,гО Составитель Ю. Н. Колотоврчеико Техред Т. П. Курилка Корректоры: 3. И. Тарасоваи С. ф, Гоптаренко Редакто Заказ 1391/5 Тираж 530Ц 11 ИИПИ Комитета по делахг изобретений н открытий при СоМосква, Центр, нр, Серова, д. 4 Подписно ге Министров СХССпографня, пр. Сапунова,равляющих электродов остальных тиристоров шунтируются цепочками; диод 5, незаряженный конденсатор 3.Формирование рабочего,импульса в нагрузке,второго канала,и блокирующего импульса в нагрузке, первого канала сопровождается подзарядом через соответствующий диод 12 конденсатора 1 З, Если последний практически не разряжается за период тактовых импульсов, то, начиная со второго периода, он сохраняет напряжение, близкое к питающему. Благодаря этому все входные сигналы, начиная со второго, блокируются диодом 14 и не создают тока в первичной обмотке трансформатора 4.Третий входной сигнал в значительной стелени блокируется диодом 5, связанным с катодом тиристора 1 второго канала, и,вследствие этого он проходит в цепь управляющего электрода тиристора третьего канала, переводя его в проводящее состояние.Частичная блокировка третьего входного сигнала диодом 5, связанным с катодом тиристора 1 первого канала, не создает опасности внеочередного включения второго канала. Хотя диод 5 сохраняет отрицательное смещение, третий входной сигнал, практически не создает тока в управляющей цепи тиристора 5 второго канала, так как диод 15, включенныйв эту цепь, имеет принципиально большее обрапное смещение. Таким образом, каждый входной сигнал обеспечивает продвижение рабочего и блокирующего импульсов.10 Устройство для формирования и временного распределения импульсов, состоящее из ти.15 ристорных цепочек с индуктивно-конденсаторной коммутацией и одноканального генератора тактовых импульсов, отличающееся тем, что, с целью расширения диапазонов длительности формируемых и тактовых импульсов, оно со держит дополнительный тиристор, анод которого соединен с входной, катод - с общей шинами, а управляющий переход включен в цепь-каждого канала устройства, например, с помощью трансформатора.

Смотреть

Заявка

1141622

М. Б. Щедрин, В. С. Рыбаков, Ю. В. Голованов Московский лесотехнический институт

МПК / Метки

МПК: H04L 13/14

Метки: временного, импульсов, распределения, формирования

Опубликовано: 01.01.1968
