Номер патента: 1357091

Опубликовано: 07.12.1987

Авторы: Абрамов, Булатников, Васильев, Пименов, Рубанов, Савкин, Струков, Трайно

МПК: B21B 1/22

Метки: полос, прокатки, холодной

...ч = 0,5 и/с в валки, Перераспределением токовых нагрузок двигателей главного привода создают рассогласование окружных скоростей валков, равное 22%, определенное по фор 23-0 5муле а, = 0,16 - в а 1,4 = 0,220,и осуществляют обжатие металла валками. Затем передний конец полосы закрепляют на моталке и осуществляютразгон стана до установившейся скорости ч = 23 м/с. Одновременно сразгоном осуществляют пропорциональное уменьшение рассогласования окружных скоростей валков от 22% до нулятак, чтобы при установившейся скорости ч =23 м/с прокатка осуществлялась в симметричнои режиме при равенстве окружных скоростей валков, За счет рассогласования окружных скоростей валков при разгоне стана, величина которого прямо пропорциональна...

Номер патента: 1352339

Опубликовано: 15.11.1987

Авторы: Бирюкова, Датько, Левченко, Рубанов

МПК: G01N 29/04

Метки: преобразователя, ультразвукового

...например, протектор - из оргстекла, а демпфер -из оргстекла как связующего и свинцовогс сурика или вольфрама в качественаполнителя. Помещают в пресс-формус матрицей и пуансоном пьезоэлемент1 с электродами, протектор 5 и размещенный между ними контактный проводоник 2, нагревают до Т = 150-200 С,что соответствует условию То с Т сТ,прессуют под давлением не более75 кгс/смПосле остывания пьезоэлемент, соединенный с контактным проводником ипротектором, извлекают из пресс-формы. В демпфере 4 выполняют отверстиядля контактных проводников. Устанавливают в пресс-форму протектор 5 с запрессованным пьезоэлементом 1 и контактным проводником 2, размещают на свободной поверхности пьезоэлемента с электродом второй контактной проводник 3,...

Номер патента: 1350198

Опубликовано: 07.11.1987

Авторы: Голуб, Рубанов, Синица

МПК: D02J 1/08

Метки: нитевидного

...вращения свободно установлено встенках 8 боковой заправочной щели4, выполненных в виде участков поверхностей вращения, охватывающихтело вращения, т.е. тело вращенияимеет возможность поворачиватьсявокруг продольной оси, проходящейчерез продольную полость 7. В зависимости от вида обрабатываемой нитии технологического процесса устройство снабжают любой необходимой дляэтой цели системой подачи обрабатывающего агента.В процессе работы устройства непрерывная нить 3 движется вдоль рабочей полости 2 в корпусе 1, В полость2 подается необходимый обрабатывающий агент, где он воздействует нанить, обеспечивая изменения ее свойствв заданном направлении,В нерабочем положении заслонка повернута так, что прорезь 6 открыта наружу. При заправке нить...

Номер патента: 1346916

Опубликовано: 23.10.1987

Авторы: Асирова, Кирш, Паутина, Рубанов

МПК: F24F 13/06

Метки: воздухораспределитель

...на выходе последнего направляюшие планки 3, соединенные между собой при помощи общей тяги 4, и рычаг 5.Насадок выполнен в виде рамки 6. Направляющие планки 3 установлены с возмож ностью параллельного перемещения одна относительно другой. Корпус 1 снабжен штоком 7 регулируемой длины, соединенным с рамкой 6, и размегценным противоположно штоку 7 кронштейном 8 с дугообразной прорезью 9. Один конец рычага 5 закреплен на крайней планке 3, а другой зафиксирован в прорези 9 кронштейна 8. Фиксатор выполнен в виде болта-гайки (не показано).Воздухораспределитель работает следующим образом,Поток воздуха поступает в корпус 1 и через рамку 6 направляюшими планками 3 распределяется плосконаправленными струйками к обдуваемому объекту (не...

Номер патента: 1333322

Опубликовано: 30.08.1987

Авторы: Вероман, Панин, Рубанов, Шевцов

МПК: A61B 17/225

Метки: желчных, камней, мочевых, разрушения

...а уголмежду осью излучения рентгеновскойустановки и осью полуэллиптическогоотражателя 35 - 55Стол, на котором располагаетсябольной, состоит из двух столешницЯ и 9, соединенных между собой жесткой фермой 10 имеющей дугообразный 22 2обход пространства между столешницами. Одна из столешниц (8) снабженагнездом 11 для фиксации головы больного лицом вверх, другая (9) имеетпередвижную опору 12 для ног. Ферма10 соединена со столешницами 8"и .9с помощью шарнирного соединения, позволяющего осуществлять при необходимости поворот стола на угол с в прост.ранстве между стенками ванны.Система наведения разрушаемогокамня в фокальную точку, т.е. системаперемещения стола, состоит из двухкареток 13 и 14, порознь перемещающих больного поперек ванны по...

Номер патента: 1329731

Опубликовано: 15.08.1987

Авторы: Володарский, Лисовенко, Полторак, Рогулин, Рубанов, Сигал, Хряпа

МПК: A21B 1/48

Метки: конвейерная, печь, хлебопекарная

...переключения потоков теплоносителя. Каж. дый механизм состоит из мальтийского механизма 22 с пальцеч 23 и кулисами 24. Канал 4 служит лля отвода части теплоносителя на репиркуляпию. Каналы 13, 15 и 6трднспортируюцие. Каналы 6 расположены между топочными устройствами 6, 7 и побудителями 8, 9, ичеют верти. кдльные перегородки 25 для размещения механизмд 22 и по обе стороны перегородки 25 связаны с нагревательными канала.чи 11 и 2.Печь работает следующим образом.Тестовые заготовки укладывают на конвейерный под 2 и пропускают по всей дли. не пекарной камеры 1. Обогрев пекарной камеры 1 производят за счет тепла, выде. 5 10 15 20 25 30 35 40 45 ляющегося в топочных устро(истцах 6 и 7 при сжигании топливаГролукты сгорания поступакт в нагре....

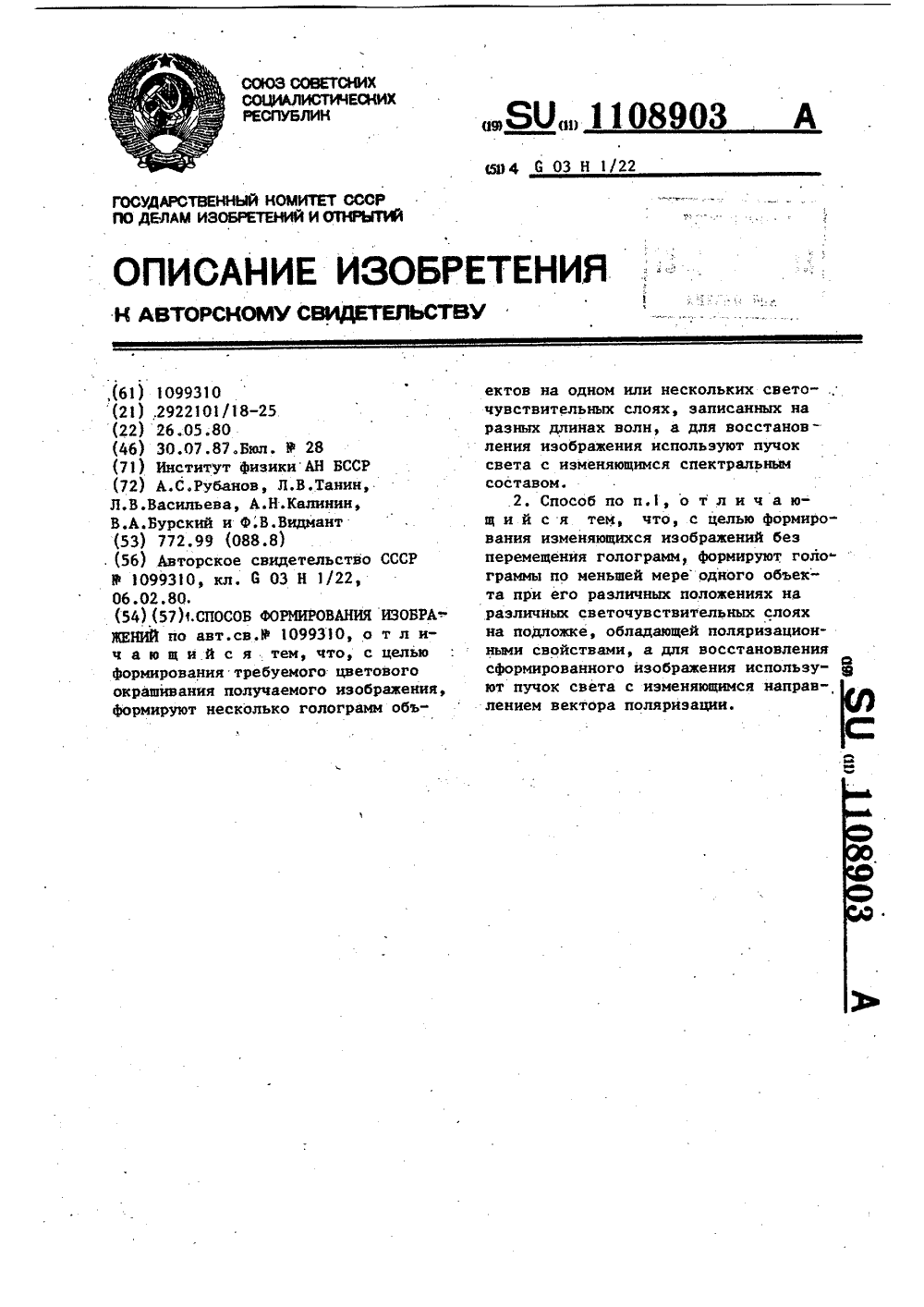

Номер патента: 1108903

Опубликовано: 30.07.1987

Авторы: Бурский, Васильева, Видмант, Калинин, Рубанов, Танин

МПК: G03H 1/22

Метки: изображений, формирования

...света с изменяющимся направлением вектора поляризации.Способ заключается в следующем.При записи голограмм используютсяряд источников разных длин (или лерестраиваемий лазер) . При этом для получения комбинированного изображенияголографическая запись одного и тогоже объекта (а возможно. и разных объектов при создании комбинированныхсцен композиций) производится несколько раз на отдельные эмульсионные слои, каждый раэ с перестройкойдлины волны излучения лазерного источника. Например, на первую голограмму записывается двухцветный объект в длине волны Я, 6400 нм (красный цвет), на другую - тот же .объектв длине волны 3 550 нм (зеленыйцвет), Для управления восстановлением изображений можно использоватьисточники с перестраиваемыми...

Номер патента: 1310498

Опубликовано: 15.05.1987

Авторы: Кирш, Паутина, Рубанов

МПК: E04G 3/10

Метки: навесные, передвижные, подмости

...рабочей площадки подведен гибкийшланг 6 вентиляционно-отопительногоагрегата 7, на котором смонтированывентилятор, всасывающая труба, нагнетательная труба и отопительныйагрегат. По бокам рабочей площадкирасположены механизмы вертикальногоперемещения рабочей площадки - лебедки с барабаном 8, храповиком,тормозом и штурвалом для подъема иопускания рабочей площадки, причемштурвал находится внутри рабочейплощадки. Для горизонтального перемещения рабочей площадки по окружности к одному из роликов 9 разъемной катковой опоры прикреплено зубчатое колесо, через которое проходитбесконечная цепь 10, обеспечивающаявращение ролика из кабины.Навесные передвижные подмостиэксплуатируют следующим образом.На верхний конец резервуара с помощью крана...

Номер патента: 1296871

Опубликовано: 15.03.1987

Авторы: Баржин, Кижук, Милькевич, Рубанов, Сычев

МПК: G01L 9/08

Метки: давления, датчик, пьезокварцевый

...располагаемых в зонах максимальных деформаций пьезоэлемента 4 при работе его основного пьезорезонатора на моде 1, 2, 1 с частотой И. Это обеспечивает значительное возрастание амплитуды колебаний возбуждаемой ангармонической моды по сравнению с другими модами толщинно-сдвиговых колебаний, а также по сравнению с основным колебанием пьезорезонатора.Благодаря использованию такого режима работы основного пьезорезонатора элемента 4 вся энергия колебаний с частотой (д, ока ывается сконцентрированной в области расположения электродов 5, выполненных в виде двух сегментов, а зоны пьезоэлемента 4 вблизи точек скрепления пьезоэлемента с упругим элементом 3 оказываются свободными от деформаций, что позволяет значительно повысить добротность...

Номер патента: 1291222

Опубликовано: 23.02.1987

Авторы: Кореневский, Морогов, Рубанов, Шилин

МПК: B21B 39/20, B23K 37/04

Метки: кантователь

...из электроконтактных манометров 5, настроенных на давление, соответствующее минимальному дисбалансу изделий.Электроконтактный манометр 5 включает электромагнит гидрораспределителя 6 гидропривода 15 каретки 14, и она перемещается с изделием в сто 4 рону уменьшения момента до размыкания контактов манометра 5, Затем устанавливают максимальную длину гибких элементов 18. Это достигается путем включения привода 20, который через шестерни 22, 23 и 26 вращает гайку 24 и перемещает винты 25. Захваты траверсы крепят к. фланцу изделия и реверсивным включением привода 20 обеспечивают натяг гибких элементов 18, что исключает проскаль зывание иэделия по ложементу при его кантовке в вертикальное положение. После этого подают команду на поворот рамы...

Номер патента: 1290251

Опубликовано: 15.02.1987

Авторы: Алехина, Милькевич, Рубанов, Симонов

МПК: G05B 11/26

Метки: следящая

...следования У также положиифап,этельной полярности на выходе первого ключа формируются пачки счетныхимпульсов Б:, положительной полярВйхкяэности с числом импульсов в пачке,пропорциональным амплитуде сигналаошибки преобразования Го в моментравенства по модулю напряжений Би Б,, подаваемых на входы перволинго компаратора с противоположнымизнаками. Если же на первом входепервого ключа 14 появляются импульсы П(фиг. 3) отрицательной полярности, что соответствует отрицательному значению ошибки преобразования ПР на выходе аналогового сумматора 12, а на втором входе первого ключа счетные импульсы Б положительны, то на выходе ключа 14 формируются пачки импульсных последовательностей Б отрицательной полярности (фиг.Зм) за счет инвертирования,...

Номер патента: 673042

Опубликовано: 30.01.1987

Авторы: Гуревич, Орлов, Пятецкий, Райхман, Рубанов

МПК: G06K 15/14

Метки: информации, регистрации

...1, иапри 2мер лазер, расширитель 2, простран-. ственно-временной модулятор 3, содержащий многоканальный дефлектор 4,выполненный в виде совокупности элементов, узел формирования сигналовравномерной освещенности 5, фокусирующие элементы 6,7, выполненные в виде сферической и цилиндрической линз соответственно, и щелевую диафрагму 8, светоделительный элемент 9, выполненный в виде зеркала, фокусирующий элемент 10, выполненный в виде проекционного. объектива, носитель информации 11, двухкоординатный стол 12, датчики перемещения 13,блок управления 14, блок ввода информации 15, ключи 16, датчик совмещения 17, привод 18 двухкоординатного сТола, датчик фокусировки 19 и дефлектор 20.Устройство работает следующим образом.На двухкоординатный...

Номер патента: 1285077

Опубликовано: 23.01.1987

Авторы: Голуб, Рубанов, Синица

МПК: B65H 51/08, D01D 5/16

Метки: гибкого, длинномерного, транспортирования

...цилиндра; Е и Р - модуль упругости и площадь 50поперечного сечения материала после обработки.При таком изменении линейных скоростей перемещения материала при прохождении им выпускных и приемных ци линдров обеспечивается выборка удли - нений материала между цилиндрами без относительного скольжения материала по поверхности цилиндров. В результате снижается вероятность повреждения наружной поверхности материала.Такой способ может быть реализован либо изменением скорости вращения цилиндров, имеющих одинаковые рабочие диаметры, либо использованием цилиндров с различными диаметрами при равной частоте их вращения.Во втором случае отношение диаметров соседних цилиндров определяются по формулама,:а . =1:(1+ в в -);дТ,1+1Е Р1дТ;д: Й. =1+П р и м е...

Номер патента: 1279722

Опубликовано: 30.12.1986

Авторы: Рубанов, Филимоненков

МПК: B21D 43/00, B30B 15/30

Метки: грейферный, механизм, многопозиционному, подающий, прессу

...16 равна половине рабочего хода линейки )3.Грейферный подающий механизм работает следующим образом,В исходном положении ползун пресса 1 находится в верхнем положении, а схваты 5, эакреппенные на линейке 13 - в верхнем положении между кассетой 8, контрольной стойкой 6 и позициями 1, 11 и 111 штампа на расстоянии, равном половине рабочего хода, На всех позициях штампа (1,11, 111), контрольной стойке б и в кассете 8 имеются заготовки, Все схваты 5 отключены.При включении в работу в автоматическом режиме согласно программы срабатывает пресс, ползун (не показан) пресса идет вниз и производит штамповку трех заготовок в штампе (на позиции 1 - первая операция, на позиции 11 - вторая, на позиции 111 - третья). После подъема ползуна пресса вверх...

Номер патента: 1272514

Опубликовано: 23.11.1986

Авторы: Гришин, Карпов, Редозубов, Рубанов, Часовников

МПК: H04L 1/12

Метки: защиты, ошибок

...триггера 17, который разрешит прохождение сигнала с выхода второго элемента 16 задержки через третий элемент И 23 на вход первогоэлемента ИЛИ 18.Если даже после разблокировки выходного накопителя 12 ошибка в принимаемой информации не обнаружена, прием информации снова заблокируется, аппаратура переведется в очередной 5 цикл запроса и на вход второго элемента 16 задержки запишется единица. Поскольку выход третьего элемента 21 задержки замкнут через второй элемент ИЛИ 19 с его выходом, то в треть- о ем элементе 21 задержки во втором цикле запроса циркулируют друг за другом две следующие единицы и, следовательно, в этом цикле проверяются на наличие ошибки два знака, предшествующие разблокировке выход,ного накопителя 12. Эта проверка...

Номер патента: 1270581

Опубликовано: 15.11.1986

Авторы: Крылович, Рубанов

МПК: G01H 5/00

Метки: распространения, скорости, ультразвука

...4 соединен с вторым входом управляемого генератора 2 высокои частоты, выход второго фазового детектора 8 соединен с входом управляемого генератора 9 низкой частоты, а частотомер 6 соединен с выходом управляемого генератора 9 низкой частоты. Устройство, реализующее способ измерения распространения ультразвука, работает следующим образом.Напряжение высокой частоты, модулированное по частоте управляемым генератором 9 низкой частоты, с выхода управляемого генератора 2 высокой частоты подается на вход измерительной камеры 1, возбуждая излучатель ультразвука, Ультразвуковые 5 О 15 20 25 30 35 40 колебания на выходе. измерительнойкамеры 1 преобразуются в напряжение, которое подается на входы измерителя 5 девиации частоты и первого фазового...

Номер патента: 1266595

Опубликовано: 30.10.1986

Авторы: Божков, Грузнов, Гуляев, Кузнецов, Настич, Пименов, Рубанов

МПК: B21C 47/00

Метки: барабан, моталки, намотки, полосы, холоднокатаной

...- внутренний радиус рулона;Кт. - текущий радиус рулона, при этомОнвр.= станутр.,где онвр - значение величины натяжения полосы при намотке наружных витков рулона.нар, /Я РНРП, Р 7. Составитель Е. Айвазов Редактор М. Товтин Техред И. Верес Корректор Т. Колб Заказ 5697(6 Тираж 783 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к прокатному производству, в частности к способам намотки холоднокатаных полос на барабан моталки.Цель изобретения - повышение качест-: ва наматываемой полосы,На фиг, 1 показан график изменения межвиткового давления по радиусу рулона; на фиг. 2 - график изменения...

Номер патента: 1258834

Опубликовано: 23.09.1986

Авторы: Ващук, Карасев, Майоров, Решетов, Рубанов, Холодов

МПК: C21C 1/06

Метки: ковш, миксерного, типа, чугуновозный

...крепежных элементов 19 и 20.Операции по снятию днищ выполняют следующим образом.Устанавливают кронштейны 18 на раиы 7 и закрепляют крепежными элементами 19, а с помощью крепежных элементов 20 их соединяют с ребрами 17 обойм 8, Снимают планки 14. Для того, чтобы эти планки не хранить отдельно от чугуиовоза, их поворачивают на 180 в горизонтальной плоскости и фиксируют крепежныии элементами 15, Устанавливают крепежные элементы 16, Приводом б наклоняют корпус 1 вме величина устанавливается при помощиконечного выключателя (не показан),который автоматически в нужный момент отключит привод б наклона корпуса 1, Обоймы 8 сохраняют свое и=О ходное положение за счет того, что их удерживают от проворота кронштейны 18. В результате поворота...

Номер патента: 1250854

Опубликовано: 15.08.1986

Авторы: Добрянский, Козик, Крылович, Нагаев, Рубанов

МПК: G01H 5/00

Метки: приращения, распространения, скорости, ультразвука

...следующим образом.Стабилизированное по частоте переменное напряжение частотой 1, с выхода генератора 2 подается на второй вход первого смесителя 7, на первый вход которого подается переменное напряжение 1 с выхода управляемого генератора 6. На первом и втором выходе первого смесителя 7 выдается переменное напряжение частотой1- Применение такой схемы позволяет получить перестройку частоты в не 15 20 25 30 35 40 45 50 55 сколько десятков килогерц высокой стабильности. С первого выхода первого смесителя 7 переменное напряжение подается на излучающий электроакустический преобразователь, а со второго выхода смесителя 7 - на третий вход фазового детектора 5, на первый вход которого подается напряжение с приемного электроакустического...

Номер патента: 1241190

Опубликовано: 30.06.1986

Авторы: Алехина, Горовой, Деревянченко, Рубанов

МПК: G05B 13/02

Метки: релейно-импульсная, следящая

...напряжения 11 с выхода инвертора 6. 41190 1 ной обратной связи по скорости используется инвертирующий усилитель8, обеспечивающий знак сигнала скоростной обратной связи, противоположный знаку входного задающего воздействия.Итак, в начале переходного процесса при больших отклонениях системы от установившегося состояния (ин тервал времени О-) коэффициент демпфирования мал. В момент достижениявыходной величиной заданного значения коэффициет демпфирования возрастает скачком, и перерегулирование 15 исключается.Таким образом, на выходе инвертирующего усилителя 8 формируетсясигнал Ъ, который, суммируясь, ссигналом ошибки рассогласования 1,1 20 изменяет характер протекания переходного процесса системы в интервалывремени Е,1-Е, ЕЗ -Ч,-6 и. т.дв...

Номер патента: 1223130

Опубликовано: 07.04.1986

Авторы: Рубанов, Силкин

МПК: G01N 27/90

Метки: неразрушающего, формы, цилиндрической

...автоматически управляемогодлительностью генератора 5 пилообразного напряжения, усилитель 6 вертикального отклонения, модуляционныйдефектоскоп 7, усилитель 8 горизонтального отклонения, ЭЛТ 9 и катушку10 синхронизации, датчики 11 и 12продольного и поперечного положенийсоответственно,Устройство работает следующим образом.При вращении вала механизма 1 сканирования импульсы с катушки 10 синхронизации поступают на триггер 3,формирующий импульсы, необходимые длязапуска генератора 5 пилообразногонапряжения. Одновременно импульсысинхронизации поступают на устройство автоматического управления разверткой осциллографического индикатора, состоящее из формирователя 2 строб-импульсов, вырабатывающего импульсы одной и той же длительности и...

Номер патента: 1221499

Опубликовано: 30.03.1986

Авторы: Крылович, Рубанов

МПК: G01H 5/00

Метки: волн, приращения, распространения, скорости

...во,(тны;х - координата, отсчитываемаяот излучающей поверхностиплоского электроакустического преобразователя понормали в сторону второгоплоского линейного преобразователяМежду первым и вторым преобразователями создаем режим стоячей волны,Уравнение для колебаний частиц средыв стоячей волне, образованной в исследуемой среде в результате многократных отражений от преобразователей, имеет вид 10 20(х,е) =ехр(-1(ие е(е р)ехр х( - фазовое значение сигнала,снимаемое с второго линейного преобразователя,г.,е В. = г,г ехр(-2(6 Ь);, (б) 30Ь - расстояние ме)кцу преобразователями;г(г ). - амплитудное значение коэффициента отражения первого(второго) преобразователя;35 31,3- фазовое значение коэффициента отражения первого(второго)...

Номер патента: 1215056

Опубликовано: 28.02.1986

Авторы: Горяйнов, Рубанов

МПК: G01R 27/14

Метки: допускового, сопротивлений

...источник 4 тока, то на измеряемом сопротивлении 2 напряжение Пк не может превысить значения, имеющеговидПк 1 оо Ккгде 1 о - ток источника 4.5 Если П,.1 о Кк, то усилитель 3вырабатывает такое управляющее напряжение, при котором сопротивлениевход - выход регулирующего элемента 1 увеличивается и уменьшает ток10 в измеряемом сопротивлении 2 до величины, определяемой выражениеми - 23КкПри этом регулирующий элемент 115 находится в активном режиме, который обеспечивает соотношение 4 рПкна входах усилителя 3 (фиг. 2 о),На выходе усилителя 3 устанавливается уровень напряжения Пь,з,20 отличный от нуля (фиг 2 в),Если Ьо)1 о Кк, то усилитель 3 открывает регулирующий элемент полностью, так как имеет место условиеЦо Пх25При этом на выходе...

Номер патента: 1197115

Опубликовано: 07.12.1985

Авторы: Гришин, Каралкин, Колесник, Редозубов, Рубанов, Сударев

МПК: H04L 1/16

Метки: защиты, ошибок

...И 27 и на выход 2 буферного накопителя 5, далее на вход 6, первый вход элементаИ 36 о блока 8 управления. При этом разрешается прохождение импульсов цикловой частоты через четвертый вход буферного накопителя 5 от задающего генератора 9 на второй вход счетчика 28, а выходрегистра 26, соответствующий максимальной емкости буферного накопителя 5, подключается через элемент И 27, первый элемент ИЛИ 23, через первый выход буферного накопителя 5 к выходу ключа 6. Команда СК, поступающая из канала связи на вход устройства противоположной станции, через блокиратор 11, записывается в декодирующий блок 13, где она декодируется, а затем переписывается в регистр 23 анализатора 14 служебной команды, в результате на выходе дешифратора 25...

Номер патента: 1185227

Опубликовано: 15.10.1985

Авторы: Бирюкова, Карлов, Левченко, Рубанов

МПК: G01N 29/04

Метки: настроечный, образец, ультразвукового

...контроля.На чертеже схематично изображеннастроечный образец для ультразвукового контроля, вариант.Образец выполнен в виде цилиндра1 с плоскопараллельными основаниямииз термопластичного материала, например органического стекла, с калиброванным контрольным отражателем 2 в виде стального шарика,размещенным внутри образца несимме грпчно относительно его оснований.Устройство работает следующимобразом,В процессе перемещения ультразвукового преобразователя по одномуиз оснований цилиндра 1 излучаюти принимают от контрольного отражателя 2 эхо-сигнал, измеряют величину его максимальной амплитуды ииспользуют ее для настройки чувствительности деектоскопическоготракта и определения параметровпреобразователей и дефектоскопов 185227 2и т.д. За счет...

Номер патента: 1184501

Опубликовано: 15.10.1985

Авторы: Володарский, Ничиков, Рубанов, Сабельников, Сигал

МПК: A21B 1/48

Метки: печь, хлебопекарная

...4, вертикальных транспортирующих каналов 6-7-8, проходящих в 25кладке печи, верхнего греющего канала9 для прохода теплоносителя высокого инизкого потенциала хвостовой термоэлемент) в виде смесителя - теплообменника, имеющего нижнюю металлическую тенлопередающую стенку 10,водогрейных котелков (теплоутилизаторов) 11, сборного канала 12 дляотвода уходящих газов, вентилятора 13рециркуляции, заслонок 14 и 15 длярегулирования степени рециркуляциии разрежения в топке, дополнительно сборного канала 16 для отвода уходящих газов, пароувлажнительногоустройства 17 и канала рециркуляции 4 Отеплоносителя низкого потенциала:.18. Печь работает следующим образом.Тестовые заготовки укладываются на люльки конвейера 2 и последовательно проходят верхнюю...

Номер патента: 1185560

Опубликовано: 15.10.1985

Авторы: Подлесный, Рубанов, Сементовский, Узлов

МПК: H03B 19/00

Метки: умножитель, частоты

...источник 1 входного сигнала, формирователь 2 симметричного пилообразного напряжения, Формирователь 3 напряжения смещения, сумматор 4, блбк 5выбора сигнала с минимальной амплитудой, блок 6 выбора сигнала с максимальной амплитудой, инвертор 7,первый, второй, , И - й блоки Я,8, , 8 и умножения частоты.Умножитель частоты работает следующим образом.Рассмотрим работу умножителячастоты при коэффициенте умножения,равным пяти, т.е, на примере работыпервых двух блоков Я 1 и 8 умножения частоты,Входной сигнал 0Я) (например,в виде синусоидального сигнала) пос- ЗОтупает на вход формирователя 2 симметричного пилообразного напряжения,который преобразует входной сигнал(1 (1) в симметричный пилообразныйсигнал 0 п (1) (фиг. 2), который З 5поступает на...

Номер патента: 1176869

Опубликовано: 07.09.1985

Авторы: Вахновский, Газинский, Данильченко, Маркович, Рубанов, Смакоуз, Шутурма

МПК: A01D 25/04

Метки: корнеизвлекающее

...В. Г 1 ротурновТехред И. Верес Корректор С. ЧерниТираж 743 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор О. БугирЗаказ 5421/1 1Изобретение относится к сельскохозяйственному машиностроению, в частности к корнеизвлекающим устройствам, используемым в машинах для уборки корнеплодов.5Цель изобретения - снижение повреждений корнеплодов и улучшение очистки их от примесей.На фиг, 1 изображено корнеизвлекающее устройство, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг, 3 - кинематическая схема устройства. Корнеизвлекающее устройство содержит два установленных под углом один к другому копача, каждый из...

Номер патента: 1168176

Опубликовано: 23.07.1985

Авторы: Володарский, Ничиков, Рубанов, Сабельников, Сигал

МПК: A21B 1/28

Метки: печь, хлебопекарная

...разрез.Печь состоит из пекарной камеры 1 туннельного типа, разделенной на секции с зоной гигротермической обработки и тремя зонами обогрева,15 размещенного в ней ленточного конвейера 2, газораспределительных устройств 3, топки 4 для сжигания жидкого или газообразного тойлива с камерой смешения нижних 5 и верх них 6 греющих каналов, устройства 7 для отбора газов. после первой и второй зон обогрева, отводящего гаэохода 8, нагнетательного гаэохода 9 рециркулирующих газов, венти лятора 10 рециркуляции, сборного короба 11, дымовой трубы 12, обводного канала 13, шибера 14, верхнего 15 и нижнего 16 каналов последней эоны обогрева 30Печь работает следующим образом.Тестовые заготовки укладываются на ленту конвейера 2 и последовательно проходят...

Номер патента: 1154135

Опубликовано: 07.05.1985

Авторы: Поздняков, Рубанов

МПК: B61J 1/10

Метки: объекта, перемещения

...с ним связанным штифтом 18, входящим в фигурный паз 16.Соосно фиксатору 17 установлен воздухораспределитель 19, размещенный на втулке 20, жестко закрепленный на вертикальной части одной из направляющих 1.Направляющие 1 пересекаются с исходным для колесных пар 6 рельсовым путем 2 и параллельными исходному рельсовыми путями 22.Направляющие 1 в противоположных концах имеют упоры 23, ограничивающие ход тележки и обеспечивающие совпадение реборд передаваемой колесной пары 6 с головками рельсовых путей 22.Устройство для перемещения объектаработает следующим образом.В начале рабочего цикла тележка 2находится на направляющих 1 в центре исходного пути 21. Нажатием рукоятки фиксатора 17, штифт 18 перемещается 5 10 15 20 25 30 35 40 45 50 55 вниз...
