Номер патента: 860978

Опубликовано: 07.09.1981

Авторы: Денисов, Рубанов

МПК: B23P 1/04

Метки: заготовок, разрезания, током, электрическим

...охватывающее снаружи диск и базирующееся на станине 11,Подшипник 9 с помощью кольца 12 установлен в вилке 13, которая закреплена на штоке клина.,Цля автоматического разжима заготовок 4 при выходе подшипника 9 из контакта с копиром 10 в зоне загрузки - выгрузки заготовок, где копир отсутствует, служит упругий элемент - пружина 14, которым снабжен каждый клиновой механизм и который постоянно воздействует на шток клина 5 в направлении отвода клиньев 5 от заготовок 4.Токоподвод к заготовкам 4 в зоне резания осуществляется от положительного полюса источника технологического тока посредством щеток 15, токосъемника 16, вилки 13, штока клина 5 и гибких элементов 6. Меднографитовые щетки 15 закреплены на копире 10. Для предохранения от...

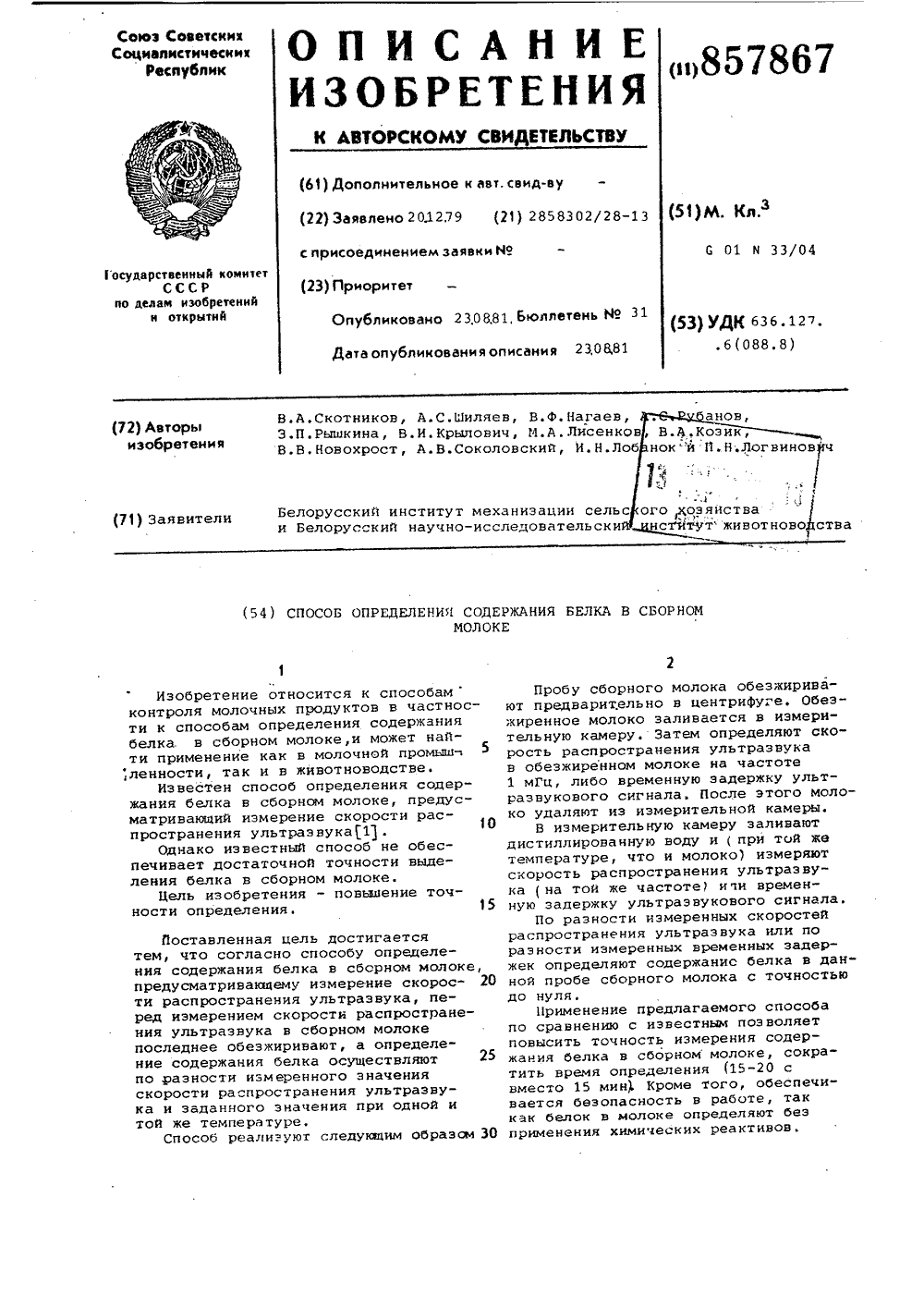

Номер патента: 857867

Опубликовано: 23.08.1981

Авторы: Козик, Крылович, Лисенков, Лобанок, Логвинович, Нагаев, Новохрост, Рубанов, Рышкина, Скотников, Соколовский, Шиляев

МПК: G01N 33/04

Метки: белка, молоке, сборном, содержания

...значенияскорости распространения ультразвука и заданного значения при одной итой же температуре,Способ реализуют следукадим образом 3 обу сборного молока обезжедварительно в центрифуге. Обеэр ное молоко заливается в иэтельную камеру. Затем определяюрость распространения ультразвув обезжиренном молоке на частоте1 мГц, либо временную задержку ультразвукового сигнала. После этого молко удаляют из измерительной камеры,В измерительную камеру заливаютдистиллированную воду и (при той жетемпературе, что и молоко) измеряютскорость распространения ультразвука ( на той же частоте) ичи временную задержку ультразвукового сигналаПо разности измеренных скоростейраспространения ультразвука или поразности измеренных временных задержек определяют...

Номер патента: 845151

Опубликовано: 07.07.1981

Авторы: Конченков, Корнет, Наймушин, Рубанов

МПК: G05F 1/64

Метки: постоянного, стабилизатор

...6 прикладывается к входу Фильтра. Одновременно происходит заряд конденсатора 12, который способствует надежному открытию тиристора даже нри малой длительности,управляющеГо импульса О, Для закрытия тиристора 11 в конце каждого полупериода блок управления 7 Формирует .сигнал Оэ или Оэ (фиг.2 в), преду сматривающий момент изменения поляр" ности напряжения О на величину времени, достаточную для заряда кон-, денсатора 12 до уровня напряжения Од + 05 Овгз. Это время опережения подачи импульса 0 (О ) сравнительно невелико, так как й 3 стоянная времени заряда конденсатора 12 мала (заряд происходит практически мгновенно). Процесс закрытия тиристора 11 начинается с момента открытия тиристора 4 или 5, так как к тиристору 11 будет приложено...

Номер патента: 841095

Опубликовано: 23.06.1981

Авторы: Довбня, Подлесный, Попов, Рубанов, Селиванов, Скибенко

МПК: H03K 5/00

Метки: им-пульсов, многоканальный, формирователь

...декад 2, К каналовформирования, состоящих из блока 3канальных переключателей, соединенныхв пары элементами 4, 5 и 6 совпадений, триггеры 7, блок 8 переключателейвторой группы,Устройство работает следующим образомм.При включении питания импульсы задающего генератора 1 поступают насчетные декады 2, формирующие параллельный код Джонсона чисел от нулядо девяти,Число счетных декад 2 может быть 5любым и выбирается из условия необходимой длительности периода следования импульсов на выходах формирователя.Пары переключателей 3, находясь 20последовательно, в каждый момент времени в одном из положений от нуля додевяти обеспечивают коммутациюсоответствующих выходных сигналов декад 2 на входы первых элементов 4совпадений. При этом импульсы,...

Номер патента: 840001

Опубликовано: 23.06.1981

Авторы: Блиновский, Задорожный, Иванов, Рубанов

МПК: B66C 13/50

Метки: перегрузочная, тележка

...8 нижнего положения траверсы и ограничитель 9 конечных перемещений выполненный в виде штока 10 с Г-образными концами 11 и 12, на которых смонтированы ролики 13 и 14, а сам шток 10 установлен в неподвижном цилиндре 15, расположенным в подвижной обойме 16, связанной с фиксатором 17 положения подвижной обоймы и лепестком 18 для взаимодейст вия с выключателями 19 и 20 ограничителя, причем обойма 16 и цилиндр 15 выполнены, соответственно, с про дольным 21 и винтовым 22 пазами, в которых расположен палец 23, закреп- О ленный на штоке 10, Перегрузочная тележка предназначена для технологических операций с изделиями 24, которые могут находиться на поддоне 25 у упора 26. 25Перегрузочная тележка работает следующим образом.Для захвата изделия 24...

Номер патента: 838526

Опубликовано: 15.06.1981

Авторы: Колотиев, Колотиенко, Рубанов

МПК: G01N 3/56

Метки: износо-стойкость, испытания

...Цель достигается тем, что контртело-нагреватель соприкасают с образцом и при обратном ходе по той же поверхности их соприкосновения.На фиг. 1 представлена схема дляреализации предлагаемого способаиспытания износостойкости материалов; на фиг. 2 - вид А на фиг. 1,Способ реализуется следующйм образом.Образец 1 устанавливают в захватах2 испытательной машины, контртелонагреватель 3, размещенный на рычаге-нагружателе 4, вводят в соприкосновение с образцом 1 и нагружают требуемым усилием. Образцу 1 сообщаютдвижение с требуемой амплитудой внаправляющих основания 5. Образец 1 15 при трении о контртело-нагреватель 3пластически деформирует его поверхность. В конце прямого хода образец1 выводят из контакта с контртелом,охлаждают его. При этом...

Номер патента: 833988

Опубликовано: 30.05.1981

Авторы: Аверко-Антонович, Гарипова, Кирпичников, Лапаева, Рубанов

МПК: C08F 36/04

Метки: синтетическоголатекса

...асыщенность,Ф 18,7,0 18,2 17,8,Поверхностинатяжение,дои/см 28,4 30;0 29,7 Плйтостьг/см 98,98 Размер частиц (сред ний объемн поверхност ный), ммк РН 6,8 70,167, ,0 8,5 8,1 10-1 8,сульфат закисного железа 0,021 трилон Б 0,04; ронгалит 0,11 КС 1 ,0; третичный додецилмеркаптан 0,31 гидроперекись изопропйлбензола 0,3.Процесс полимерйзации проводят в ампулах с одновременной загрузкой исходных компонентов. Для отвода ре.акционного тепла вращающиеся ампулы помещают в водяной термостат. Температура процесса 20 С,П р и м е р 2. Эмульсионную полимеризацию проводят аналогично примеру 1. В качестве мономеров используют 90 масс. ч. бутадиена 10 масс.ч. монометакрилового эфира этиленгликоля, 1 масс.ч, серы.П р и м е р 3, Эмульсионную полимеризацию...

Номер патента: 821513

Опубликовано: 15.04.1981

Авторы: Бортник, Игнатов, Марянчиков, Рубанов

МПК: C21D 9/50

Метки: кольцевыхсварных, полых, термообработки, швов

...с горелками 8 и прикреплен к траверсе 9, установленного на рельсах 10 самоходного портала 11.Системой гибких металлических рукавов 12 все горелки 8 связаны с магистралью подачи горючего газа. Обрабатываемое изделие 13 установлено на роликовом стенде 2 в горизонтальном положении. Внутренний нагреватель имеет телескопические газопроводы 14, соединенные полыми шарнирами 15 и 16 с автономными камерами 17 сгорания с горелками 8 и газовым распределителем 18, размещенным на полой штанге 3, снабженной кронштейнами 19, которые посрецством шарниров 20 и 21 соединены с рычагами 22, связанными через шарниры 23 и 24 с телескопическими газопроводами 14 и автономными камерами 17 сгорания. Длины рычагов 22 выбираются таким образом, чтобы расстояние...

Номер патента: 801166

Опубликовано: 30.01.1981

Авторы: Евтушенко, Мастюкова, Рубанов

МПК: H02B 7/00

Метки: закрытое, распределительноеустройство

...разрез; нвфиг. 2 - принципиапьная электрическаясхема ЗРУ.5Устройство содержит выключатели 13, транспортные проемы 4, линейные раэьединители 5 и 6, трансформаторы 7, 8 и9 тока, аппараты 10-13 высокочастотнойобработки пинии, сборные шины 14 и 15, 1 Оразъединители 16-4 1, опорные изоляторы22 фазы сборных шин, мвспонаполненныевыводы 23 и 24, антресоли 25, поддерживающие гирлянды 26 сборных шин.Работа устройства осуществляется спе дующим образом.Питание ВЛ от одной системы сборныхшии 13 (фаэ А, В, С) осуществляется через шинный разьединитепь 20, выключатеаь 1, трансформатор 7 тока, ячейковый Э)разъединитель 16, линейный разъединитель 5, мвслонаполненный вывод 23 и выдается нв ВЛ,В случае вывода в ремонт выключатепя 1 питание ВЛ...

Номер патента: 796734

Опубликовано: 15.01.1981

Авторы: Колотиев, Колотиенко, Красниченко, Рубанов

МПК: G01N 3/56

Метки: нагружающее

...д р образцом б.Нагружающее устройство работает следующим образом.Подвижному образцу 5 сообщается возвратно-поступательное движение, при его контакте с неподвижным контр- образцом 6 их совместное прижатие обеспечивается передачей т.усилия от сменных грузов 7 через коромысло 2 и держатель 3. При относительном перемещении образцов прямолинейность движения обеспечивается смещением коромысла 2, величина которого определяется зазором между упором 4 и коромыслом 2. Упор сделан регулируемым, чтобы можно было выставлять минимальную величину зазора, не превышающую 0,1 диаметра подвижного образца, а также регулировать относительное расположениЕ образцов. При выходе подвижного образца 5 из контакта с неподвижным контробразцом б вся...

Номер патента: 792613

Опубликовано: 30.12.1980

Авторы: Рубанов, Щусь

МПК: H05B 6/36

Метки: впадине, зубьев, индуктор, нагрева, по, шестерен

...упростить технологию изготовления.Целью изобретения является упрощение технологии изготовления индуктора путем изготовления и набора пластин магнитопровода с пазами одинаковой глубины на всех пластинах.Цель достигается тем, что поверхность стенки проводника, противолежащая рабочей стороне, выполнена по форме, идентичной поверх. ности стенки рабочей стороны, При этом прилежащие к.рабочей стороне боковые стенки проводника могут быть снабжены ребрами, образующими карманы для: пластин магнитопровода.На фиг. 1 показан индуктор, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Индуктор содержит активный провод 1 прямоугольного сечения, образованного рабочей 2, боковыми 3 и 4 и нижней 5 стен. ками, рабочая стенка изогнута по контуру впадины зуба...

Номер патента: 788390

Опубликовано: 15.12.1980

Авторы: Быков, Подлесный, Рубанов, Сементовский

МПК: H03K 23/035

Метки: двоичный, информацией, неразрушающейся, счетчик

...ячеек подключены к шине 15, шины импульсного питания 4 и 5 соответственно к первому 2 и второму 3 входам младшей ячейки. Импульсы Т 1 и Т на входах младшей ячейки должны быть разделены во времени.При прямом счете, когда импульс ПС поступил на отбойную обмотку ДП Р 7, управляющего реверсом (фиг. 2), первый импульс шины 4 подается через переключатель 6 на первый вход 2 младшей ячейки (импульс Т 1). После его окончания второй импульс с шины 5 подается на второй вход 3 младшей ячейки (импульс Тз).Первый импульс Т 1 поступает на рабочую обмотку Р 1, в результате чего якоря обеих контактных групп Р 1 (10 и 14) замыкаются со своими рабочими контактами, соединяя второй вход 3 младшей разрядной ячейки через цепи реверсирования 11 с...

Номер патента: 783550

Опубликовано: 30.11.1980

Авторы: Игнатов, Марянчиков, Рубанов

МПК: F27D 1/18

Метки: крышки, механизм, печи, подъемный

...вертикаль. ная прорезь 7, в которой размещена ось 8 подвеска 9 крышки О. сь 8 снабжена подшипником 11, опирающимся наружной обоймой на поверхность кулачка 5. На кронштей. не 2 закреплены упоры 12 и 13.Механизм работает следующим образом. При закрытой крышке 10 печи длинное плечо рычага 1 находится в поднятом состоянии (положение 1), а короткое плечо 5 своим1 б выступом 6 опирается на упор 13, при этом ось 3 рычага 1 размещена в пазу д и находится в крайнем правом положении. Подъем крышки 10 осуществляется поворотом рычага 1 относительно центра оси 3 по часовой стрел. ке. При этом наружная обойма подшипника 11 перекатывался по поверхности кулачка, ось 8 перемешается в прорези 7, поднимая подвес 9 с крышкой 1 О вертикально вверх....

Номер патента: 770971

Опубликовано: 15.10.1980

Авторы: Кравцов, Полевщуков, Рубанов

МПК: B65G 67/26

Метки: грузами, навалочными, платформ, разгрузки

...совпадают с осями стоек 1, и лебедку 16. Наличие в механизме перемещения 3 приводного 11 и синхронизирующего 12 канатов позволяет удерживать траверсу 2 со стругом 4 в строго заданном положении, исключая отклонения струга вверх в процессе разгрузки навалочного груза повышенной прочности. Одновременно это упрощает конструкцию стоек 1, так как вертикальные нагрузки действуют по осям 17 стоек 1. Стойки 1 охватывают траверсу 2 как направляющие.Устройство работает следующим образом. Партия платформ с навалочным грузом подается локомотивом в зону приемного устройства, где локомотив отцепляется и уходит. Платформы соединяются с маневровым устройством (на чертежах условно не показано), которое осуществляет дальнейшее их перемещение по...

Номер патента: 770616

Опубликовано: 15.10.1980

Авторы: Иванов, Ройтман, Рубанов, Ткаченко, Циглер

МПК: B21D 39/06

Метки: вальцовка, труб

...возврата 24 и устанавливается в процессе работы соосно с трубой 25.Вальцовка для труб работает следукицим образом.Вальцовку, закрепленную посредством цапф на штанге (на чертеже не указано) устанавливают механизмами перемещения напротив первой вальцуемой трубы 25 с максимальным отклонением от ее номинального расположения на величину заходной части конуса корпуса роликов. Затем включают пневмоцилиндр 16, при этом веретено 12, корпус 22 роликов 23, закрепленный подшипником 21 в,шаровом соединении 20, расположенном в плавакщей втулке 18 подпружиненной в стакане 17, вводится в трубу 25,Корпус 22 роликов 23, поворачиваясь в шарнирном соединении 20 и перемещаясь радиально в подпружиненной плавающей втулке 18 стакана 17 за счет своей конусной...

Номер патента: 752327

Опубликовано: 30.07.1980

Авторы: Попов, Рубанов, Свищ

МПК: G06F 7/04

Метки: двоичных, сравнения, чисел

...на неподвижныеотражатели 5 и многопозиционный отражатель 6 опроса. 15"Исходное" состояние многопозиционного отражателя 6 таково, что световойлуч контроля от источника 8 света не поступает на информационные оптическиевходы блока 9 определения разрядов несовпадения и не обрабатываются.При записи в регистры 1 и 2 двоичныхчисел, на управляющие входы нечетныхдвухпозиционных отражателей 4 с регистра 1 поступают сигналы, соответствующие 25значениям двоичных разрядов одного числаА, а на управляющие входы четных двухпозиционных отражателей 4 с регистра 2 поступают сигналы, соответствующие значениям двоичных разрядов другого числа В, 0Лвухпозиционные отражатели 4 двоичныхразрядов одинакового порядка, в зависимости от значения поступающих...

Номер патента: 751754

Опубликовано: 30.07.1980

Авторы: Кузнецов, Рубанов

МПК: B65G 60/00

Метки: пакетирующее

...размещен подъемник 2 в виде пневматического или гидравличе ского цилиндра, па штоке которого размещен стол 3 с кронштейнами 4, несущими подпружиненные толкателп 5 с роликами 6.На опорной плите 7 рамы 1 установлены направляющие стойки; неподвижные 8 и по воротные 9 с приводом поворота 10. Науровне опорной плиты 7 на специальных кронштейнах 11 смонтированы корпуса 12, в которых размещены оси 13 с жестко укрепленными поворотными упорами 14 и ку лачком 15. Кулачки 15 подпружинены пружиной 16 в направлении поворота упоров14 вниз до ограничителя 17 в корпусе 12. В раме 1 в двух уровнях установлены роликовый 18 и штанговый 19 конвейеры,Пакетирующее устройство работает следующим образом.В режиме накопителя изделие поступает по роликовому...

Номер патента: 745573

Опубликовано: 05.07.1980

Авторы: Блиновский, Задорожный, Иванов, Рубанов

МПК: B21D 7/02

Метки: двухветвевых, загибки, концов, отрезки, плоских, спиралей, станок

...размещенной на плите 47, осушествляечся с помощью пневмоцилиндре 51. Работе станка осуществляется следую Перед началом работы производят настройку станка на определенный типоразмер спирали, для чего включением. привода 3 гибочные 5 и отрезные 6 механизмы перемещением их по направляющим 2 устанавливают в рабочее положение. С помощью взаимного положения лепестков 24 и 25 и бесконтактных переключателей 22 и 23 устенавливают начало и конец гиба на обоих гибочных механизмах 5, а также необходимое положение упоров 17 враще нием поворотных плит 16 и фиксацией их стопорными болтами 18, Пневмоцилиндрами 20 рамы 8 с гибочными органами поднимают, а пневмоцилиндрами 21 устанавливают угол реза отрезной головки 34, а винтом 36 величину хода и...

Номер патента: 739720

Опубликовано: 05.06.1980

Авторы: Попов, Рубанов, Сазонов, Сидоренко

МПК: H03K 5/01

Метки: выделения, импульса, импульсной, одного, последовательности

...выводу двухполюсногопереключателя 2, а вход для установки нуля - 20к одному из его выводов.Устройство для выделения одного из импульсной последовательности работает следующим образом,При включении питания и подаче импульсной д 5последовательности на общий вывод двухполюсного переключателя 2, устройство устанавливается в исходное положение, При этом на вы.ходе триггера 1, подключенном к одному вхо.ду триггера 4 и к одному вхоЬу выходногоэлемента совпадения 3, появляется низкий"потенциал, запрещающий переключение триггера 4 и прохождение информационных импуль сов через выходной элемент совпадения 3, а навыходе триггера 4, подключенном к другомувходу выходного элемента совпадения 3, высокий потенциал.При срабатывании двухполюсного...

Номер патента: 739676

Опубликовано: 05.06.1980

Авторы: Рубанов, Сардыко

МПК: H01S 3/081

Метки: генератор, квантовый, кольцевой, оптический

...- направления распространения луча, стрелками условно обозначены состояния поляризации излучения, - -смещениес 92частоты излучения при вращении устройства. Частотный спектр излучения для двух направлений распространения волн одинаков, т.е. частотной невзаимности устройство без частичного поляризатора не создает, Спектр состоит из двух наборов продоль;ых мод, сдвинутых друг относительно друга на половину межмодоиого интервала - (фиг. Зб). Попяри-и2зации же излучения для встречных направлений разные. В одном из направлений азимуты линейно поляризованного излучения для двух гребенок продольных мод соответственно равны -- иЧ й Ю2 2 2676 6ния не будет отличаться от известного(фиг. За). В устройстве не используетсякристаллическая...

Номер патента: 736093

Опубликовано: 25.05.1980

Авторы: Горяйнов, Попов, Рубанов, Скибенко

МПК: G06F 7/04

Метки: десятичных, сравнения, чисел

...переполняется 1-ая декада двоичнодесятичного регистра 1 с записаннымн нее десятичным разрядом а; ,так как для ее переполнения на еевход нужно подать меньшее количестнозаполняющих импульсов, чем для переполнения 1-ой декады двоично-десятичного регистра 2 и десятичным разрядом в; . Следовательно, импульспереполнения на выходе декады с любымбольшим пс абсолютной величине десятичным разрядом одного из сравниваемых чисел появляется раньше, чемимпульс переполнения на выходе декадытого же порядка, но с меньшим поабсолютной величине десятичным раз -рядом другого из сравниваемых чисел.а, н,а- в,а ва- н2 2 1где а, в - старшие десятичныеразряды сравниваемыхчи сел;а в - 1-ые десятичные разря -ды сравниваемых чисел;ап, вл - младшие десятичные...

Номер патента: 728074

Опубликовано: 15.04.1980

Авторы: Дорофеев, Казаманов, Рубанов, Силкин

МПК: G01N 27/86

Метки: дефектоскоп, электромагнитный

...сигнализатора,На чертеже приведена структурнаясхема предлагаемого электромагнитного дефектоскопа.Электромагнитный дефектоскоп состоит из вихретокового преобразова728074 Формула, изобретения Составитель П.Шкатов,Техред М.Келемеш Корректор В.Синицкая Редактор Е,Зубиетова Заказ 1129/45 тираж 1019 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП Патент г. Ужгород, ул. Йооектная, 4 теля 1 накладного типа, включенногов сеточный контур автогенератора 2,содержащего анодный и сеточный контуры последовательно соединенногос усилителем 3 высокой частоты,амплитудным детектором 4, мостом 5постоянного тока и стрелочным индикатором б.Звуковой сигнализатор 7 подключенк...

Номер патента: 718277

Опубликовано: 29.02.1980

Авторы: Веригин, Рубанов

МПК: B28C 5/14

Метки: приготовления, растворов, строительных

...на пневмокамерах коаксиально по отношению к корпусу и включенный последовательно с корпусом в сеть переменного тока, снабжено перемешивающим приспособлением, выполненным в виде ло --- 2пастей, закрепленных .на валу ротора иразмещенного под последним приводноговала с лопастями и роликом.На чертеже изображено устройство, об 5 щий вид,Устройство состоит из корпуса 1, установленного на упругих опорах 2. Внутрикорпуса на электроизолированных пневмокамерах 3 коаксиально установлен гладкий10 ротор 4 с дебалансом 5. В верхней частикорпуса имеется загрузочное устройство б,а в нижней - разгрузочное отверстие 7.Устройство снабжено перемешивающимприспособлением, выполненным в виде ло 15 пастей 8, закрепленных на валу 9 ротора, иразмещенных под...

Номер патента: 678389

Опубликовано: 05.08.1979

Авторы: Колотиенко, Красниченко, Рубанов, Сулейманов

МПК: G01N 3/56

Метки: испытания, контактную, прочность

...взаимосвязана с регулнровочным механизмом через пружину растяжения- сжатия, а регулировочный механизм выполнен в виде гайки, закрепленной в корпусе, и винта, соединенного с пружинойНа чертеже схематично представлена установка.установка содержит корпус 1, закрепленный в корпусе 1 кронштейн 2, установленный с воэможностью вращения в кронштейне 2 шпиндель 3 с ис- пытуемым образцом 4, размещенным на шпинделе 3 с эксцентриситетом е, Нажимной образец 5 установлен на шпинделе 6, размещенным на кронштей - не 7, который имеет воэможность поворачиваться вокруг опоры 8.Механизм нагруження включает кронштейн 7, установленную на нем полэушку 9. А регулировочный механизм выполнен в виде гайки 10, закрепленной в корпусе 1, и винта 11. ПолзушПапи орре...

Номер патента: 661816

Опубликовано: 05.05.1979

Авторы: Подлесный, Постников, Рубанов, Сементовский

МПК: H03K 23/035

Метки: двоичный, информацией, неразрушающейся, счетчик

...вспомогательные размыкающие контакты 26 и 27 дистанционных переключателей 2 и дополнительных дистанционных переключателей 4 соединены с нулевой шиной вывода информации 5, а замыкающие контакты 28 и 29 дистанционных переключателей 2 и дополнительных дистанционных переключателей 4 соединены единичной шиной вывода информации 6, а вспомогательные переключающие контакты 30 и 31 дистанционного 2 и дополнительного дистанционного 4 переключателей соединены соответственно с размыкающим 32 и замыкающим 33 контактами реле реверса 9, а переключающий контакт 34 реле реверса соединен с информационным выходом 35 данной счетной ячейки, концы обмоток всех дистанционных переклЬчателей 2 и 4 и реле 9 соединены с общей шиной 36, а начала рабочей 37 и...

Номер патента: 658747

Опубликовано: 25.04.1979

Авторы: Волошин, Вялых, Рубанов, Шацкий

МПК: H04B 1/10

Метки: защиты, импульсных, помех

...полклюцсн к нхо лъ фильтра биений и к вхолх усилителя с регулируемым поро ом усиления, пикол последнего полключсн к вхолу формирователя уровня. На чертеже прсдтавлсьа труктх рпаэлектрическая .,ема преллагасмог хтройства.Оно солержит элемент 1 задержки. прсрыватель 2, усилитель 3 х ош 1 юти, уилптель-ограничитель 4 с больпюй поло: шгй 20 времени АРУ, импульный дстсктор 5, формирователь 6 уровня, усилитсль 7 с 1 н гулируемым порогом усиления, фильтр 8 бисний и детектор 9 биений.Устройство работает слелуюшим образом,3При отсутствии импульсных помех и при наличии на входе устройства сигнала и сосредоточенной помехи последние проходят через полосу пропускания усилителя-ограничителя 4 и в виде биений выделяются на импульсном детекторе 5,...

Номер патента: 657890

Опубликовано: 25.04.1979

Авторы: Васильев, Задорожный, Иванов, Рубанов, Шилин

МПК: B21D 39/06

Метки: сборки, станок, теплообменников, трубчатых

...штанг, двух приводных фрикционных роликов 39,40. Верхний ролик 40 прижат к штанге 12 пневмоцилиндром 41 во время проталкивания штанг через отверстия теплообменника 2 и отведен в момент протяжки труб.При этом каждый из роликов 40 связан зуб. чатой передачей через промежуточную шестерню 42 с. контактным роликом 43, который имеет линейную скорость такую же, как и ролик 40. Контактный ролик и шестерня 44 связаны осевой муфтой предельного момента с наклонными зубьями 45, усилиезацепления обеспечивается пружиной, встроенной в конечном выключателе 46, Все приспособление собрано. в рычаге 47 с центром вращения на корпусе подающих фрикционных роликов 40 и поджато пружиной 48 к штанге 12. Кроме того, для возврата блока пнанг 12 в исходное...

Номер патента: 647345

Опубликовано: 15.02.1979

Авторы: Бутько, Доценко, Рубан, Рубанов

МПК: C21D 9/00

Метки: загрузки, нагревательной, печи

...на. копителя 1 и . толкателя 2 с приводом 3, Перед печью 4 установлен подъемно-опускающийся упор 5, смонтированный на двуплечем поворотном рычаге 6, рабочая поверхность меньшего плеча которого наклонена относительно горизонтальной оси толкателя и плавно сопрягается с прямолинейной поверхностью другого плеча, при этом меньшее плечо рычага подпружинено упругим элементом 7. На штанге толкателя расположен копирный ролик 8, который при своем пере. мещении по рабочим поверхностям рычага поднимает или опускает упор.Толкатель 2 выталкивает заготовку из накопителя 1 на приемный стол 9 и далее- до места установки упора 5, при,этом копирный ролик 8, отрегулированный на требуе. мую высоту в зависимости от толщины заго. товки, взаимодействует с...

Номер патента: 646379

Опубликовано: 05.02.1979

Авторы: Евтушенко, Клепиков, Крикунчик, Рубанов, Скобелев, Якунин

МПК: H01H 31/00

Метки: подвесной, разъединитель, трехполюсный

...к которой прикреплены все изоляционные подвески подвижных контактов, а трос каждого подвижного контакта расположен к траверсе под углом.2, Разъединитель по п. 1, отличающийся тем, что подвижные контакты разных фаз вместе с изоляционными подвесками выполнены с разной собственной частотой колебаний. Источники информации, принятые во внимание при экспертизе1. Патент Германии731061,кл. Н 01 Н 31/00, 1938.2. Авторское свидетельство СССР127716, кл, Н.О Н 31/32, 1960.3. Заявка2051491/24 - 07,кл. Н 01 Н 31/00, 1974, по которой приняторешение о выдаче авторского свидетельства. 646373Это уменьшает свободную длину подвеса контактов и накладывает на них дополнительную связь, что, в свою очередь, уменьшает раскачивание подвижных контактов.На...

Номер патента: 598427

Опубликовано: 25.10.1978

Авторы: Виноградов, Дарманян, Желтов, Кузьмин, Панова, Рубанов

МПК: G03H 1/04

Метки: голографического, записи, изображения, считывания

...изомеров - цис и транс,ризует малое и практически нерегулируе- отличающихся пространственным распопомое время хранения голограммы (10"8 й- жением отдельных химических групп и ха 10 с), а также узкая спектральная об- рактером спектров поглощения. В обычномпасть, в которой динамическая гопограм соотнощении бопьщинство молекул находитма может быть реконструирована ( мень- ся в более устойчивой цис-форме. Иоспеще 50 нм). дования показали, что в невязком раствоПервый недостаток вынуждает исполь- рителе (например, этаноц) при воздейстэовать для эффективной реконструкции го- вии на рабочее вещество лазерного иэпупографического изображения только им чения с Я : 530 нм (2 гармоника лазерапупьсиые лазеры с длительностью импупь на яттрий...
