Ратинер

Номер патента: 1837449

Опубликовано: 27.09.1995

Авторы: Брусницин, Зорин, Казаков, Леонов, Пряничников, Ратинер, Романовский, Толстой, Федотов

МПК: B03D 1/24

Метки: пневматическая, флотационная

...вертикальный р эрез затвора флотомашины по линии В-В ф г.З, а на фиг.5 - его горизонтальный разр э по линии Г - Г фиг.4.Пневматическая флотационная машина с тоит иэ камеры 1, по оси которой распол жено аэролифтное приспособление 2, ст нки 3 которого выполнены с поперечным с ением в форме гиперболы, Внутри камер 1 по обе стороны от аэролифтного прис особления 2 расположено по две и перечных перегородки 4, делящих камеры 1 лотационной машины на шесть одинаков х секций 5. У передней торцевой стенки к меры 1 флотационной машины располож но загрузочное приспособление 6, а у зад ей ее торцевой стенки расположено э груэочное приспособление 7 для удален я хвостов. В верхней части камеры 1 у ее б ковых стенок расположены пеносборные ж лоба 8;...

Номер патента: 1832561

Опубликовано: 20.08.1995

Авторы: Казаков, Леонов, Ратинер, Толстой, Федотов

МПК: B03D 1/14

Метки: аэратор

АЭРАТОР, включающий корпус с патрубками для подвода воздуха и жидкости, смесительную камеру и выпускную насадку со сквозным отверстием, ограниченным поверхностью в форме однополостного гиперболоида, отличающийся тем, что, с целью повышения эффективности работы аэратора за счет увеличения его эжектирующей способности, поверхность однополостного гиперболоида выполнена в соответствии с уравнениемгде D внутренний диаметр патрубка для подвода жидкости, равный максимальному размеру отверстия выпускной насадки, м;A минимальный диаметр отверстия выпускной насадки, м;G длина выпускной насадки, м;x, y и z координаты точек поверхности однополостного...

Номер патента: 1825924

Опубликовано: 07.07.1993

Авторы: Кухаренко, Лебедев, Ратинер

МПК: F16H 21/00

Метки: механизм, остановками, шарнирно-рычажный

...ось кривошипа 2 перпендикулярна оси кулисы 4, при этом точка С центра шарнира, соединяющего ползун 5 с кулисой 4, находится на пересечении траекторий Г и 1 Г, а точка В центра шарнира, соединяющего палзун 6 с кулисой 4, - на пересечении траекторий Г и ИГ, В этом положении криволинейная поверхность е ползуна 6 находится в соприкосновении с криволинейной поверхностью И 1 криволинейной направляющей 9 на основании 1, а поверхность а - с криволинейной поверхностью 1 криволинейной направляющей 7, криволинейная же поверхность е ползуна 5 находится в соприкосновении с поверхностью криволинейной направляющей 7, в поверхность а - с поверхностью И криволинейной направляющей 8. При вращении кривошипа 2 по часовойстрелке камень 3 кулисы 4...

Номер патента: 1790704

Опубликовано: 23.01.1993

Авторы: Глухих, Данзанов, Елисеев, Кухаренко, Ратинер, Соболев, Сторчак, Харьковский

МПК: F16F 15/20

Метки: виброизоляции

...колебаний виброактивного объекта от податливости основания.Поставленная цеЪь достигается тем, что в заявляемом способе виброизоляции упругую балку с установленным на Ней грузом закрепляют концами на виброактйвном объекте, определяют низшую форму изгибных колебаний балки с грузом и закрепляют ее шарнирно двумя узловыми точками на виброзащищаемом объекте на расстояниях а и ф от соответствующего конца балки с грузом до узловой точки, располагающейся между концом балки и грузом, и величину 20 массы груза и определяют из соотношений:ад + (3 К+К +2 )а -1)2=1,41 кг,выберем вели Расстояния а и конца балки с груз делим из соотнош а" + (3 К К АР(3 К+ +1 К=О,в частном случае при К=1=9 получима =р =у, поэтому имеем выражениеЯ 392 12 Е 3 +299...

Номер патента: 1772486

Опубликовано: 30.10.1992

Автор: Ратинер

МПК: F16H 21/02

Метки: воспроизведения, кривых, механизм, эквидистантных

...первому кривошипу и шарнирно связано с первым шатуном, а один из треугольных шатунов шарнирно связан одной вершиной с первым кривошипом, второй вершиной - с первым коромыслом, а третий - с выходным звеном, второй же треугольный шатун шарнирно связан одной вершиной со вторым плечом двуплечего кривошипа, второй вершиной - с дополнительным коромыслом, а третий - с выходным авеном,На фиг.1 показана кинематическая схема механизма, общий вид; на фиг,2 - схема перемещения элементов механизма.Механизм для воспроизведения эквидистантных кривых содержит кривошип 1 идвуплечий кривошип 2, шарнирно установленные на основании 3, причем длина кривошипа 1 равна длине одного плеча двуплечего кривошипа и это плечо шарнирно связано с кривошипом 1...

Номер патента: 1724381

Опубликовано: 07.04.1992

Авторы: Казаков, Леонов, Ратинер, Толстой, Федотов

МПК: B03D 1/20

Метки: аэрации, жидкости, флотации

...посредст- мента 2 свободно размещен полый цилиндрвомзубчатойпарыс приводом. 11, взаимодействующий через наружнуюНовым в устройстве является то, что в резьбу 12 с гайкой 6. На шаровом элементеосновании симметрично выполнены ради 2 для осевого перемещения полого цилиндальные полости, в которых размещен узел . ра установлен привод 13 с шестерней 14,поворота шарового элемента, выполненный взаимодействующей с колесом 7. В основав виде пар привод-электромагнит, Каждый нии 3 симметрично выполнены радиальныевал привода соосно соединен с сердечни- полости, в которых размещен узел поворотаком электромагнита, э торцовая поверх шарового элемента, выполненный в виденость сердечнике выполнена сферической и пар привод-электромагнит 15,16 и...

Номер патента: 1338153

Опубликовано: 23.09.1991

Автор: Ратинер

МПК: A61K 39/02

Метки: антигена, диагностических, еsснеriснiа, жгутикового, идентификации, поливалентных, сывороток

...поливалентной вакцины, Сыворотки, в которых обнаружены гетерологичные Н-антитела, адсорбируют штаммами 055;К 59 (В 5) с Н-антигенами, соответствующими этим Н-антителам. Результаты контроля специфичности сывороток и штаммы, использованные для их вдсорбции, прдеставлены в табл,2.Преимушество предлагаемого способа состоит в повышении специфичности получаемых поливалентных сывороток, позволяющем упростить процесс идентификации Н-антигенов беэ уменьшения его диагностической эффективности, в частности относительного количества штаммов, у которых оказывается возможным идентифицировать Н-антиген, и правильности идентификации.Повышение специфичности заключается в том, что сыворотки освобождают адсорбцией от антител к соматическим (О и К)...

Номер патента: 1650988

Опубликовано: 23.05.1991

Авторы: Королев, Ратинер

МПК: F16H 21/02

Метки: воспроизведения, кривых, механизм, эквидистантных

...закрепленный дящий приводИ.И. Механизмы в со . 11979, с, 266.ЛЯ ВОСПРОИЗВЕДЕ НЫХ КРИВЫХосится к шарнирно-ры для воспроизведения вых и может быть исностроении, Цель изоние точности за счет а следящим приводом. шипа 2 точка Д выход- жется по базовой крии Е и Е рабочего органа я его вращения с необчастотой посредством писывают кривые 12 и азовой кривой 11. 3 ил. креплен рабочий орган 9, выполненный пример, в виде диска с отверстиями 10 установки в них грифеля, авторучки или гого какого-либо инструмента.Механизм для воспроизведения дистантных кривых работает следу образом.Для обеспечения воспроизведения эквидистантных кривых относительно базовой заданной кривой 11 рассчитывают частоту вращения вала 8 следя щего и ривода 7, которая...

Номер патента: 1645014

Опубликовано: 30.04.1991

Авторы: Брусницын, Зорин, Казаков, Ларин, Леонов, Новокрещенных, Пряничников, Ратинер, Романовский, Толстой, Федотов, Федотова

МПК: B03B 1/00, B03D 1/00

Метки: ископаемых, обогащения, полезных, флотационного

...колебаниями интенсивностью рассчитываемой по Формуле (2) появляется возможность управления степенью минерализации воздушных пузырьков и получение среднего значения коэФФициента О больше величины 01. Обработка аэрированной, Ллотационной пульпы с определенной частотой колебаний, рассчитываемой по Формуле (1), приводит к такому технологическому эФФекту, как притяжение воздушными пузырьками минеральных частиц. Кроме этого, для определения Фактической интенсивности колебаний, наведенной в обрабатываемой среде, необходим замер степени ее аэрации (определение коэФФициента объемного гаэосодержания , и с учетом Формулы (4) расчет величины интенсивности 1, по Формуле (3).КоэФФициент минерализации О,Фактическая интенсивность 1 т и величина...

Номер патента: 1092776

Опубликовано: 23.03.1991

Авторы: Климова, Ратинер

МПК: A61K 35/14

Метки: антигена, еsснеriснiа, жгутикового, идентификации, специфической, сыворотки

...комбинат "Патент", г.Ужгород, ул. Гагарина, 10 антител к соматиЧеским антигенам с использованием в качестве адсорбента прогретой культуры любого штамма серогруппы 055:К 59(В 5) либо живой или 5 формалинизированной культуры любого штамма этой серогруппы обладающего любым, кроме Н 21, жгутиковым антигеном, или неподвижного, ШтаммВ 99:Н 21 м депонирован за У .41 в коллекции ГИСК им, Л.А.Тарасевича.П р и м е р. ОКН-сыворотки получают от кроликов, иммунизированных штаммом В 99:Н 2 м и для сравнения диким штаммом В 281, принадлежащим к 15 природному серовару 055:К 59(В 5):Н 21. Бульонную формапинизированную культуру пропассированного предварительно через полужидкий агар штамма вводят животным внутривенно четырехкратно в...

Номер патента: 1085037

Опубликовано: 23.03.1991

Авторы: Климова, Ратинер

МПК: A61K 35/14

Метки: антигена, еsснеriснiа, жгутикового, идентификации, специфической, сыворотки

...специфический комплекс антигена Н 11 и не содержит парциальныхфакторов общих с антигенами Н 21 иН 40. В связи с этим адсорбция нативной сыворотки может быть ограниченатолько удалением антител к соматическим антигенам с использованием в качестве адсорбента прогретой культуры любого штамма серогруппы 055:К 59(В 5) либо живой ипи Формалинизированной. культуры любого штамма этойсерогруппы, обладающего любым, кромеН 11, жгутиковым антигеном, или неподвижного, Штамм В 99:Н 11 м депонирован: 15за В 40 в коллекции ГИСК им.Л.А,Тарасевича. П р и м е р. ОКН-сыворотки получают от кроликов, иммунизированных, штаммом В 99 Н 11 м идля сравнения диким штаммом В 551, принадлежащим к при- РодномУ серовару 055:К 59(В 5):Н 11. Бульонную...

Номер патента: 1554973

Опубликовано: 07.04.1990

Авторы: Казаков, Леонов, Ратинер, Толстой, Федотов

МПК: B03D 1/00

Метки: ископаемых, обогащения, полезных, флотационного

...расчетной формУлы вытекает из следующих рассуждейий, Замер параметров акустического воздействия в газах или жидкостях не представляет большой трудности. Сложнее замерить акустические параметры в жидкости, содержащей пузыоьки воздуха. В связи с этим интенсивность акустических колебаний, вводимых в двухфазную (газ - жидкость) или трехфазную (газ - жидкость твердое) среды оценивается различным образом. Интенсивность акустического воздействия лучше характеризуется произведением плотности акустической энергии. на частоту акустических колебаний Е 1, вт/м. Эта величина.показывает, какая акустическая мощность приходится на единицу обрабатываемого объема.Плотность потока акустической энергии определяется из выражения), с,Уг /2 - 2 г с. Аг.(1)...

Номер патента: 1440949

Опубликовано: 30.11.1988

Авторы: Алексеев, Волобуев, Ратинер, Циорба

МПК: C22C 37/10

Метки: чугун

...после отжига "2,52,87 Вследствие более полногораспа-,да карбидов и большего количестваграфита в структуре чугуна твердостьпредлагаемого чугуна ниже, чем твердость чугуна-прототипа, что и обуслав, ливяет его лучшую обрабятывяемость. Кроме того, улучшение обрабатываемости достигается зя счет снижения содержания хрома, с уменьшением которого снижается не только количество карбидов в структуре, но и увеличивается теплопроводность чугуна, которая как известно, существенно влияет на обрабатывяемость.Благоприятное влияние алюминия и титана ня ускорение процессов графитизации связывают с их ряскислительным действием и созданием в структуре дисперсной зародышевой фазы для графитовых центров.В процессе исследований различных вариантов состава...

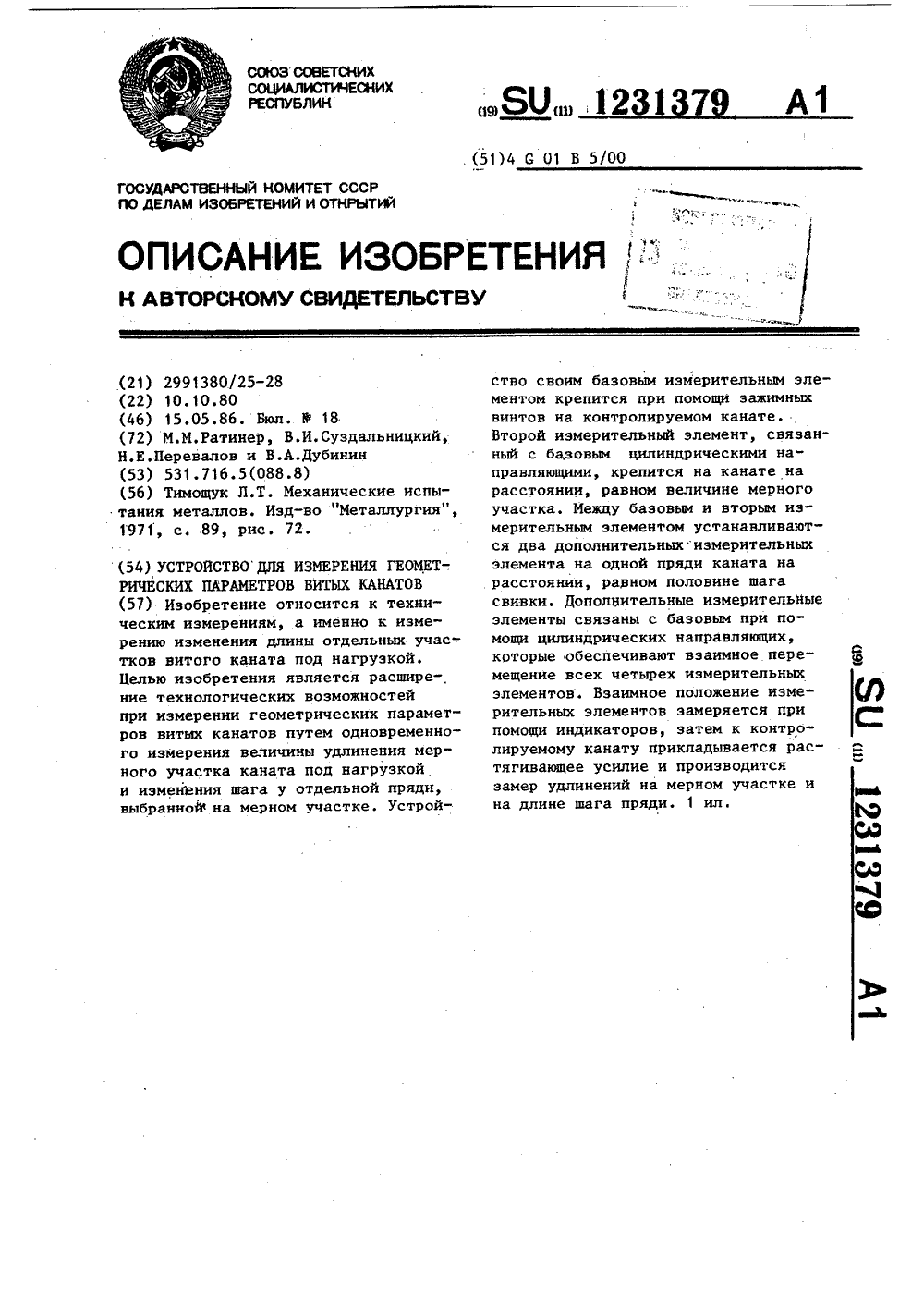

Номер патента: 1231379

Опубликовано: 15.05.1986

Авторы: Дубинин, Перевалов, Ратинер, Суздальницкий

МПК: G01B 5/00

Метки: витых, геометрических, канатов, параметров

...и 5, снабженные цилиндрическими направляющими 6 и 7 и установленные с воэможностью свободного независимого перемещения один относительно другого в направлении, заданном цилиндрическими направляющими базового элемента 1, узлы фиксации базового 1 и второго 3 измерительных элементов на канате, состоящие из эажнмных винтов 8, узлы фиксации дополнительных измерительных элементов 4 и 5 на отдельной пряди каната, состоящие из полых эажимных винтов 9, в которых установлены подпружиненные подвижные контактные наконечники 10, и отсчетные узлы, выполненные в виде индикаторов 11, установленных на опорном 1 и одном из дополнительных (4) измерительных элементов. Измерительные наконечники индикаторов 11 опираются на опорные площадки 12 и 13,...

Номер патента: 1212927

Опубликовано: 23.02.1986

Авторы: Мартынихин, Перевалов, Ратинер, Суздальницкий

МПК: B66D 3/08

Метки: блок, канатный

...блока путем снижения контактных напряжений между ними. На фиг.1 изображен канатный блок, об 1 ций вид; на фиг.2 - разрез Л - А па фиг.1; па фиг.З - - рифленая вставка.Канатный блок содержит ролик 1, обод 2 которого выполнен с желобом 3. В последнем размещена рифленая вставка 4 с гофрированной поверхностью, имеюпей форму отпечатков прядей рабочего каната. В ободе 2 выполнены поперчные проточки 5. Рифленая вставка 4 включает упругие ком. пснсаторы в виде 11-Образных выступов 6, размещенных в проточках 5 обода 2.В ободе 2 имеется клиновидный паз 7, в котором с помощью прижима 8 закреплены концы 9 и 10 рифленой вставки 4. Прижим 8 выполнен с резьбовым стержнем 11 на конце и зафиксирован гайками 12.Канатный блок работает следующим...

Номер патента: 1146275

Опубликовано: 23.03.1985

Авторы: Перевалов, Пугацевич, Ратинер, Суздальницкий

МПК: B66D 3/08

Метки: блок, канатный

...виде, двух полуколец,рифленые дуговые секции, расположенные в желобе обода, и упругие стержни, установленные между опорным элементом и рифлеными дуговыми секциями,снабжен фиксаторами, установленнымина ободе между рифлеными дуговымисекциями и выполненными в виде осей,обхваченных цилиндрическими втулками,ф 5при этом дуговые секции выполненына концах с кольцевыми вырезами длявзаимодействия с указанными втулками,и двумя дополнительными полукольцами, установленными на ступице соосно 50кольцевому опорному элементу с возможностью фиксации последнего, и дополнительных полуколец на ступице,а упругие стержни выполнены в виденабора пластин, при этом в рифленых 55дуговых секциях выполнены радиальныепазы трапецеидальной формы, а в кольцевом опорном...

Номер патента: 1008243

Опубликовано: 30.03.1983

Авторы: Богословская, Голшмид, Ландсман, Ратинер, Токинова

МПК: C12N 1/20

Метки: адсорбций, антител, биомассы, используемой, энтеробактерий

...отходов пронием мясного гидролстимулятора роста влого, с последукцимсбором полученной биОднако известныечивают высокого выхскольку не все штаприсутствие используроста увеличением вьБель изобретенияцелевого продукта.Поставленная цельчто в способе получебактерий, испопьэуемантител, путем посеваную питательную средточники азота, углерли и стимулятор ростинкубированием и сбМассы, посев осущесдержащую в качестве40 натрий гипосульфит 4-6 г/л среды, натрий сернокислый кристаллический 8- 12 г/л, экстракт кормовых дрожжей 4- 6 г/л, глицерин 15-25 мл/л и анионообменную смолу АВ4-10 г/л.П р и м е р 1, Испытывают втотную питательную среду без добавок и с разПолученные бактериальные суспензиииспользуют для адсорбции гетерологичес,ких антител иэ...

Номер патента: 988757

Опубликовано: 15.01.1983

Авторы: Перевалов, Ратинер, Суздальницкий

МПК: B66D 3/08

Метки: блок, канатный

...размещена рифленая опорная вставка 6 с гофрированной поверхностью, имеющей форму прядей рабочего каната. На поверхности желоба 5 выполнен в радиальном направлении относительно оси блока клиновидный паз 7, на периферийных боковых поверхностях которого размещены отогнутые концы 8 и 9 (торцовые части) рифленой опорной вставки 6 и закреплены клиновидной вставкой 10, нижняя опорная поверхность боковых выступов которой выполнена по форме поверхности клиновидного паза 7, а верхняя - по форме прядей каната. Вставка 10 содержит радиальный выступ в виде стержня 11, размещенного в радиальном отверстии стенки 3 и имеющего на конце 12 винтовую нарезку со стопорными элементами, напрймер гайками 13 и 14.98857 Я-Яю р у Составитель О....

Номер патента: 987459

Опубликовано: 07.01.1983

Авторы: Мартынихин, Перевалов, Ратинер, Суздальницкий

МПК: G01N 3/32

Метки: долговечность, испытания, канатов, пробежная

...с роликом25, жестко связанного с полумуфтой 20,причем полумуфта 20 установлена с возможностью поворота вокруг вала 4 шкива 5, а полумуФта 21 - с воэможностью перемещения в направляющих 26 станины 1, а диск 27 полумуфты 20 жестко связан с валом 4, а диском полумуфты 21 служит корпус полумуфты 20,Машина работает следующим образом,Размещают кольцо испытуемого каната 19 в желобах шкивов 5 и 14 и ролика 25 Включают гидроцилиндр 10, который, перемещая шкив 14, натягивает кольцо каната 19 до требуемого усилия. Приводной механизм 3 вращаетшкив 5, при этом шкивы 5 и 14 лежат в одной плоскости и кольцо каната 19 испытывается ва изгиб при заданном усилии натяжения. Затем для обеспечения заданного угла девиации включат через заданные промежутки...

Номер патента: 981838

Опубликовано: 15.12.1982

Авторы: Мартынихин, Перевалов, Ратинер, Суздальницкий

МПК: G01M 13/00

Метки: долговечность, испытания, канатов, пробежная

...прибор 8. На противоположной части станины 1 установлен механизм для натяжения испытуемого каната 3 в виде привода с редуктором 9, конической зубчатойпарой 10 и 11, винтовой парой 12 исерьгой 1 3, на которой укреплен натяжной шкив 14.На каретке 4 установлен кронштейн15, на верхней части которого с помощьюболтов 16 закреплен копир 17 с профильной прорезью 18, в которой подвижноустановлен направляющий ролик 14, внутри которого закреплен неподвижно относительно своей продольной оси палецкулисы 20. На свободном конце кулисы20 с помощью шпонки 21 установленползун 22, который с помощью шарнира23 соединен с коромыслом 24. Коромысло 24 на другом конце содержит разьемный хомут для неподвижного крепления коромысла 24 на канате 3,...

Номер патента: 981746

Опубликовано: 15.12.1982

Авторы: Мартынихин, Перевалов, Ратинер, Суздальницкий

МПК: F16H 55/38

Метки: канатоведущее

...8с рабочими поверхностями, фигурнымкольцевым пазом 9 и копирным профилем ю10, с которым контактируют пальцы 13,ползунов 12, входящих в прижимные элементы 4. Ползуны 12 расположены впазах 13 приводного, элемента 7. Прижатие ползунов 12 к копирному профилю 10.10 осуществляется пружинами 14. Пол. зуны 12 выполнены оамоустанавливающимися и для этой цели снабжены пружинами 15 и 16,Устройство работает следующим обра фзомПриводится во вращение приводнойэлемент 7, Одновременно копирные пальцы 11 перемешаются по фигурному кольцевому пазу 9, а сами ползуны 12 - по 2 окопирному профилю 10 направляющегоприспособления 9, обеспечивая контактрифлений 2 шкива 1 и рифлений 5 прижимных элементов 4 с сопрягаемым канатом,Контакт обеспечивается только на...

Номер патента: 895574

Опубликовано: 07.01.1982

Авторы: Галенпольский, Гефан, Ратинер

МПК: B21F 1/00

Метки: автомат, проволоки

...относительно другого и на противоположных их концевых частях установлены кулачковые гары, например, известного роликового типа 22 и 23. На концевой части вала 6 также установлена сцепная кулачковая полумуфта 24, взаимодействующая с полумуфтой 25, соединенной жестко со свободно установленной на валу 16 шестерней 26.Шестерня 26 взаимодействует с ше стер.чей 27, закрепленной на подающем валу 28 с ведущим подающим роликом 29 и направляющим элементом 30 механизма подачи и рихтовки проволоки. 5 1 О 15 го г 5 эо Автомат также содержит автономные механизмы для вывод. валов 9 и 16 из рабочей зоны, выполненные в виде винтов 31 и 32 и гаек 33 и 34, которые жестко соединены с корпусами опор 11 и 15. Опоры 1 и 15 закреплены подвижно на станине 1 с...

Номер патента: 874424

Опубликовано: 23.10.1981

Авторы: Перевалов, Ратинер, Суздальницкий, Сысоев

МПК: B61B 12/12

Метки: каната, концов, крепления, рабочего

...7, причем на внутренней поверхности отверстия 6 выполнены рифления 8 и 9, а части 26 4 и 5 самозатягивающихся элементов соединены между собой стержнями в виде шпилек 10, один конец которых закреплен неподвижно в гнездах частей 5, а другой -874424 Формула изобретения иг подвижно в гнездах частей 4. На торцовых частях элементов 4 и 5, выполнены скосы 11, взаимодействующие с коническими поверхностями 12, крышки 13, которая закреплена на корпусе 1 посредством болтов 14.Предложенное устройство работает сле дующим образом.При закреплении концов рабочих канатов их концы проводят через горловины концевых частей в конусообразные полости 3 корпуса 1, а затем через окно 2 наружу. После этого на конец каната 7 накладываются части 4 и 5 со...

Номер патента: 862922

Опубликовано: 15.09.1981

Авторы: Ратинер, Улиско

МПК: A61B 10/00

Метки: идентификации, о-антигена, энтеробактерий

...типирование Режим Наполни- тель для Режим Средадля выСпособ выращиван иябактерий прогреваниябактеидентифицированныхпо 0-антигену спонтанно хлопхлопкующихся в присутствии белкоприготовления бакращивания ба- ктерий кующихсяпри прогревании риальных тер иальных вэвесей вых растворов или полиагглютинабельных взвесей 1 ч на 200 22 40водяной 11% 20%бане при100 вС Слабоще- Изотонилочной ческий 18-20 ч при 37 С Извест-ный 138 69% мясо-пеп- раствор тонный хлорида агар натрия 200 4 2%19698% 1 чна водянойбане при 100 оС Ъ ЪПредложенный способ обеспечивает возможность серологического типироввния по О-антигену штвммов, которые хлоп- куются в относительно концентрированных белковых растворах, каковыми являются агглютинирующие (особенно поливалентные...

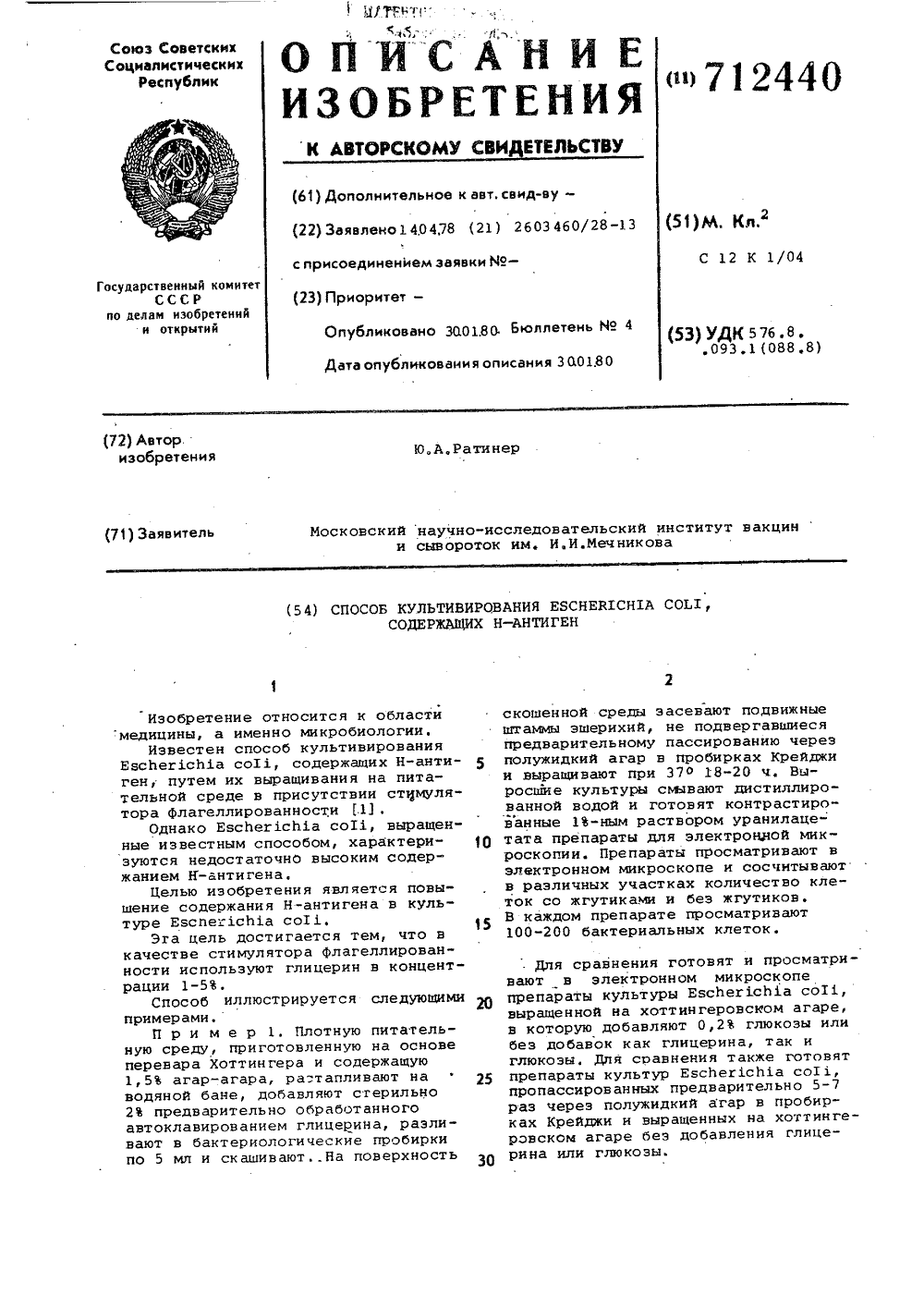

Номер патента: 712440

Опубликовано: 30.01.1980

Автор: Ратинер

МПК: C12K 1/04

Метки: культивирования, н-антиген, содержащих

...5 4389 16, 0 69, 3 4392 11,0 81, 5 45,0 68,9 91,3 48,6 Среднее 18,5 74,76 87,46 54,23 Формула изобретения Результаты приведены в таблице, П р и м е р 2. Используют два штамма, пропасеированные предварительно через полужидкий агар в пробирках Крейджи, Один из них011:К 10:Н 10 - характеризуется отно- сительно хорошей флагеллированностью при выращивании на плотных средах, а другой - 0151;Н 10 - слабой, Оба штамма обладают жгутиковым антигеном Н 10, но с несколько различным парциальным составом, Адсорбции этими штаммами подвергают Н-сыворотку к штамму 3-236 обладающему также антигеном Н 10, но отличающимся по парциальному составу от Н-антигенов двух вышеуказанных штаммов. Такой подбор штаммов сделан с.целью сравнить уровень остающихся в...

Номер патента: 656724

Опубликовано: 15.04.1979

Авторы: Мартынихин, Перевалов, Ратинер

МПК: B21H 7/18

Метки: блоков, канатных

...точности изделий, а также качества зготавливаемых канатных блоко Указанная цель достигается техничек ким решением, представляющим собой новый способ, отличающийся от известного тем, что при прокатке накатной канат изгибают поокружности, имеющей длину, большую длины окружности блока на целое число шагов свивки каната.Такойспособ может быть осуществлен устройством новой конструкции, отличаю шейся от известной тем, что оно снабжено конпевой обоймой, охватывающей канат, и приводом вращения кольцевой обоймы, а мрханизм прижима выполнен в виде гидро цилиндра, корпус которого шарнирно сов динен с основанием, вильчатого рычага, шарнирносвязанного со штоком гидроцилиндра и имеющего воэможность взаимодействия с блоком, и эапорно устройства,...

Номер патента: 654536

Опубликовано: 30.03.1979

Авторы: Мартынихин, Ратинер, Цвирко

МПК: B66D 3/08

Метки: блок, канатный

...элсЭ;ЕС- кон- окагруженного блока от фрированный пружинпорной дуге блока депор, пока пряди канападпны рифленой поацпя гофрированного тет равномерно как по аклона рифлений, при кта каната с гофриро будет наибольшей, а ния, величина которых жбы каната, уменьшатя,Б Деформация гофрированно го эллснта произойдет также ной дуге блока от действия вн Возникающих прп дсформацп 1 рпрованного элемента, нахо 30 опорной дуге.о пркжинно н на нсопортреннпх сплучастка гоф ящсгося на Ударственный комитет (23) Приоритет 3, выполненного по форме отпечатков дей каната, и дуговых вставок 4, закр ющих местные вырезы в желобе ро, после закладки в него гофрированного5 мента. При закладке Гофрнрованны 1 мент предварительно сжат, астыкабс цов выполнен с...

Номер патента: 624605

Опубликовано: 25.09.1978

Авторы: Галенпольский, Гелис, Гефан, Ратинер

МПК: A61B 6/02

Метки: аппарату, кассет, рентгеновскому, смены

...спусковые лотки 6, 7, В лотке 6 установленайоворотная площадка 8 с приводом 9.Устройство работает следующим образом,При включении электромагнита 10его шток 11 поворачивает посредствомсобачки 12 храповое колесо 13 и сбло;кированное с ним зубчатое колесо 14.Передаточное отношение зубчатой пере дачи между колесом 14 и хвостовиками15 выбрано таким, что при повороте храпового колеса 13 на один зуб подающиевинты 4 совершают один оборот, Приэтом весь ряд кассет 5 перемещается 25 на один шаг винта, крайняя кассета из624605 4зицию одной кассеты отводится не более 1 сек. подающего механизма 1 вертикальной сьемки.пепадает через шелевое окно Она спусковой лоток 6, затем на поворотную установочную плошадку 8, После съемки привод 9 опрокидывает...

Номер патента: 589074

Опубликовано: 25.01.1978

Авторы: Ратинер, Скляревский

МПК: B22D 29/00

Метки: провальная, решетка

...3 - разрез по Б-Б нафиг 2Провальная решетка содержит неподвижные плиты 1 и расположенные между нимис зазорами 2 поворотные плиты 3, .укрепленные одним концом на шарнире 4 рамы5, а другим концом при помоши шарнира6 соединены с обшей траверсой 7, котораяприкреплена к штокам 8 приводов 9,Предлагаемая провальная решетка работает следуюшим образом,Поворотные плитът 3 расположены наодном уровне с неподвижными плитами 1,На провальную решетку устанавливаетсяотливка (на чертеже не показана) и начинается процесс ее обрубки. При этом ототливки отделяется горелая смесь, мелкаяфракция которой проваливается в зазоры 2,а крупная остается на провальной решетке.При необходимости удаления скопившейся напровальной решетке горелой смеси включа5 РВО 4 1...

Номер патента: 578339

Опубликовано: 30.10.1977

Автор: Ратинер

МПК: C12K 1/04

Метки: антигена, бактерий, жгутикового, идентификации

...01 зотками.С цель 0 повышения эффс 1(тивности и чувствительности способа идентификацшо проводят с культурой бактерий, выращеннои на питательном агаре с добавлением 0,2 - 0,91,"оглюкозы.П р и м е р. Плотную питательную среду, приготовлены ю на персваре Хоттингера и содержавшуо 1,5% агар-агара, растапливают на водяной бане, добавляют стерильно 40 о. ный раствор глюкозы (до концентрации глюкозы в среде О,о;Ь) и после перемешивания разливаОТ по 5 мл В бактср 10 логичсские пробирки. Среду в пробирках скашивают так, чтобы скошенная поверхность достигла дна сеянной повсркносп среды.Реакцию агглютинации проводят на стеклес референс Н-сывороп(ами, разведение когорык от 1: 200 до 1: 1000 в зависимости от ис:(Одного титра Н-агглютининов (1: 3200...
