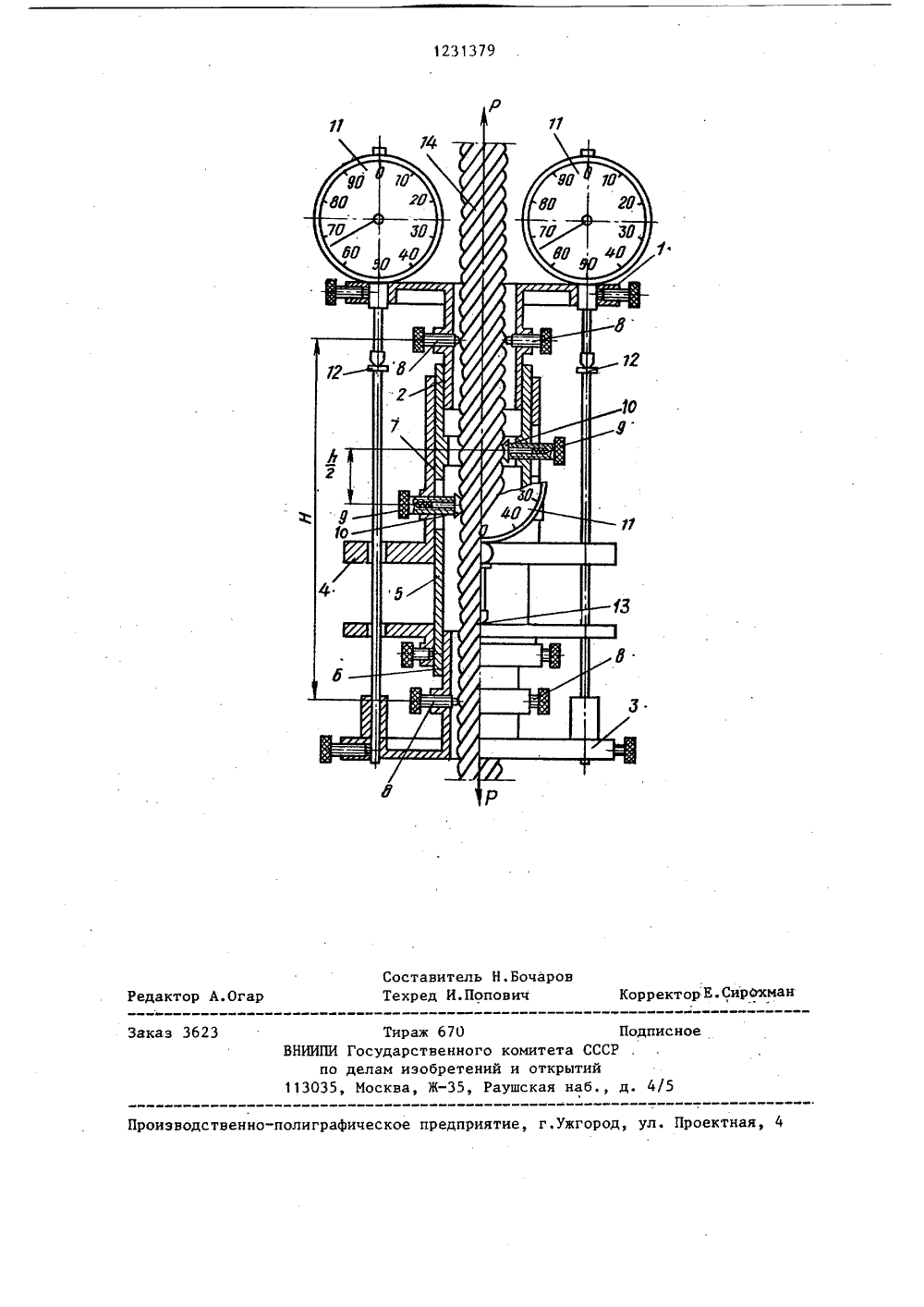

Устройство для измерения геометрических параметров витых канатов

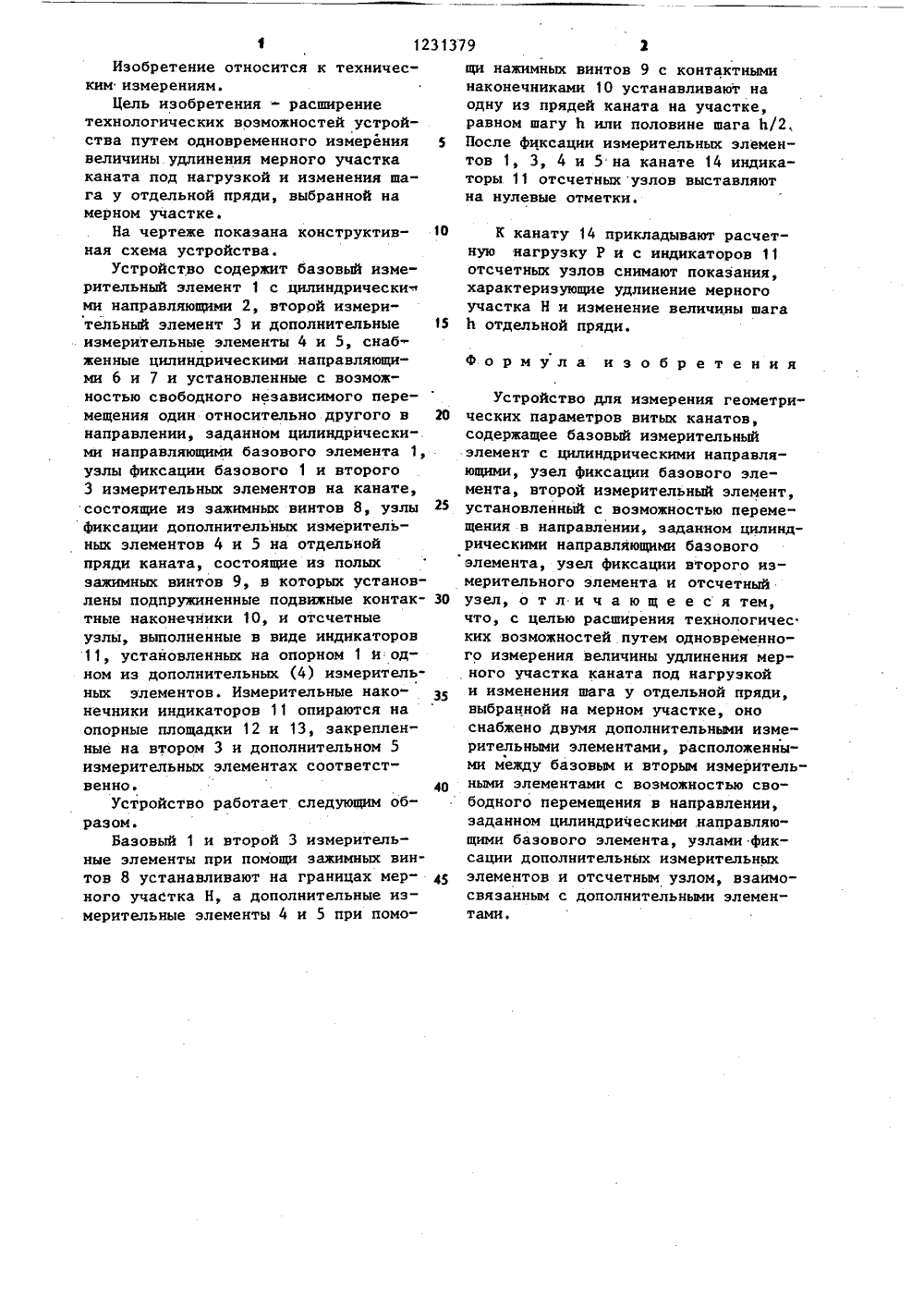

(56) Тимощук Л.Т. Мтания металлов. Иэд1971, с. 89, рис У 18 .И.СуздалДубинин 8)еханичес -во "Мет ницкий,ие испыллургия" 72. УйГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) УСТРОЙСТВОДЛЯ ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ ВИТЫХ КАНАТОВ(57) Изобретение относится к техническим измерениям, а именно к измерению изменения длины отдельных участков витого каната под нагрузкой.Целью изобретения является расширение технологических возможностейпри измерении геометрических параметров витых канатов путем одновременного измерения величины удлинения мерного участка каната под нагрузкойи изменения шага у отдельной прядивыбранной на мерном участке. Устро,801231379 А 1 ство своим базовым измерительным элементом крепится при помощи зажимных винтов на контролируемом канате. Второй измерительный элемент, связанный с базовым цилиндрическими направляющими, крепится на канате на расстоянии, равном величине мерного участка. Между базовым и вторым измерительным элементом устанавливаются два дополнительных измерительных элемента на одной пряди каната на расстоянии, равном половине шага свивки. Дополнительные измерительйые элементы связаны с базовым при помощи цилиндрических направляющих, которые обеспечивают взаимное пере- р й ф мещение всех четырех измерительных элементов. Взаимное положение измерительных элементов замеряется при помощи индикаторов, затем к контролируемому канату прикладывается растягивающее усилие и производится замер удлинений на мерном участке и на длине шага пряди. 1 ил.ЮИзобретение относится к техничес" ким измерениям.Цель изобретения - расширение технологических возможностей устройства путем одновременного измерения величины удлинения мерного участка каната под нагрузкой и изменения ша" га у отдельной пряди, выбранной на мерном участке.На чертеже показана конструктивная схема устройства.Устройство содержит базовый измерительный элемент 1 с цилиндрически.1 ми направляющими 2, второй измерительный элемент 3 и дополнительные измерительные элементы 4 и 5, снабженные цилиндрическими направляющими 6 и 7 и установленные с воэможностью свободного независимого перемещения один относительно другого в направлении, заданном цилиндрическими направляющими базового элемента 1, узлы фиксации базового 1 и второго 3 измерительных элементов на канате, состоящие из эажнмных винтов 8, узлы фиксации дополнительных измерительных элементов 4 и 5 на отдельной пряди каната, состоящие из полых эажимных винтов 9, в которых установлены подпружиненные подвижные контактные наконечники 10, и отсчетные узлы, выполненные в виде индикаторов 11, установленных на опорном 1 и одном из дополнительных (4) измерительных элементов. Измерительные наконечники индикаторов 11 опираются на опорные площадки 12 и 13, закрепленные на втором 3 и дополнительном 5 измерительных элементах соответственно.Устройство работает следующим образом.Базовый 1 и второй 3 измерительные элементы при помощи зажимных винтов 8 устанавливают на границах мерного участка Н, а дополнительные измерительные элементы 4 и 5 при помощи нажимных винтов 9 с контактными наконечниками 10 устанавливают на одну из прядей каната на участке, равном шагу Ь или половине шага Ь/2, 5 После фиксации измерительных элементов 1, 3, 4 и 5 на канате 14 индикаторы 11 отсчетных узлов выставляют на нулевые отметки.1 О Е канату 14 прикладывают расчетную нагрузку Р и с индикаторов 11 отсчетных узлов снимают показания, характеризующие удлинение мерного участка Н и изменение величины шага 15 Ь отдельной пряди.Формула изобретенияУстройство для измерения геометри ческих параметров витых канатов,содержащее базовый измерительныйэлемент с цилиндрическими направляющими, узел фиксации базового элемента, второй измерительный элемент, 25 установленный с воэможностью перемещения в направлении, заданном цилиндрическими направляющими базовогоэлемента, узел фиксации второго измерительного элемента и отсчетный 30 узел, о т л и ч а ю щ е е с я тем,что, с целью расширения технологических возможностей путем одновременного измерения величины удлинения мерного участка каната под нагрузкойи изменения шага у отдельной пряди,выбранной на мерном участке, оноснабжено двумя дополнительными измерительными элементами, расположенными между базовым и вторым измеритель ными элементами с возможностью свободного перемещения в направлении,заданном цилиндрическими .направляющими базового элемента, узлами фиксации дополнительных измерительныхэлементов и отсчетным узлом, взаимосвязанным с дополнительными элементами.1231379 Н,Бочароович ставит хред И рректор Е. Сирохман актор А.Ога каз 362 Производственно-полиграфическое предприятие, г.Ужгород Проектна Тираж 670 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаПодписн митета СССР открытий ская наб., д. 4/5
