Аэратор
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
АЭРАТОР, включающий корпус с патрубками для подвода воздуха и жидкости, смесительную камеру и выпускную насадку со сквозным отверстием, ограниченным поверхностью в форме однополостного гиперболоида, отличающийся тем, что, с целью повышения эффективности работы аэратора за счет увеличения его эжектирующей способности, поверхность однополостного гиперболоида выполнена в соответствии с уравнением
где D внутренний диаметр патрубка для подвода жидкости, равный максимальному размеру отверстия выпускной насадки, м;
A минимальный диаметр отверстия выпускной насадки, м;
G длина выпускной насадки, м;
x, y и z координаты точек поверхности однополостного гиперболоида по трем взаимно-перпендикулярным осям координат, одна из которых, ось z, совпадает с осью выпускной насадки,
при этом отношение внутреннего диаметра патрубка для подвода жидкости к минимальному диаметру отверстия выпускной насадки составляет
отношение длины выпускной насадки к минимальному диаметру отверстия выпускной насадки составляет от 2 до 4, а отношение минимального диаметра выпускной насадки к расстоянию между выпускной насадкой и патрубком для подвода жидкости составляет от 2,5 до 3,5.
Описание
Целью изобретения является повышение эффективности работы аэратора за счет увеличения его эжектирующей способности.

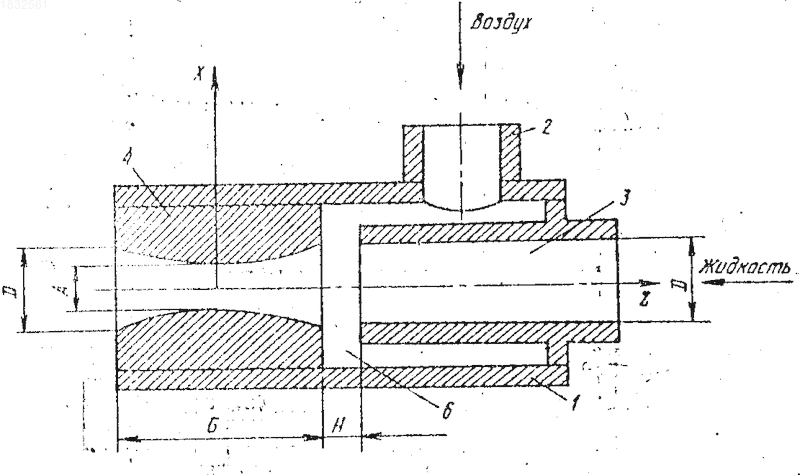

На чертеже показан предлагаемый аэратор.
Аэратор содержит корпус 1 с патрубком 2 для подвода воздуха и патрубок 3 для подвода жидкости, введенными в корпус 1. Внутри корпуса 1 соосно патрубку 3 для подвода жидкости расположена выпускная насадка 4 со сквозным отверстием 5, ограниченного поверхностью в форме однополостного гиперболоида, отвечающего уравнению
x2+y2+z2
, где D внутренний диаметр патрубка 3 для подвода жидкости, равный максимальному диаметру отверстия 5 выпускной насадки 4, м;А минимальный диаметр отверстия 5 выпускной насадки 4, м;
G длина выпускной насадки 4, м;
х, y и z координаты точек поверхности однополосного гиперболоида по трем взаимно перпендикулярным осям координат, одна из которых, ось z, совпадает с осью выпускной насадки.
При этом отношение внутреннего диаметра патрубка 3 для подвода жидкости D к минимальному диаметру А отверстия 5 равно
, отношение длины выпускной насадки 4 G к минимальному диаметру А сквозного отверстия 5 составляет от 2 до 4, а отношение минимального диаметра А отверстия 5 к расстоянию Н между выпускной насадкой 4 и патрубком 3 для подвода жидкости составляет от 2,5 до 3,5.Концы патрубков 2 и 3 для подвода воздуха и жидкости расположены в смесительной камере 6, образованной корпусом 1 и стенкой выпускной насадки 4.
Аэратор работает следующим образом.
В смесительную камеру 6 под давлением по патрубкам 2 и 3 поступают воздух и жидкость. Там они перемешиваются и в виде водовоздушной смеси выводятся через отверстие 5 из аэратора.
Выполнение сквозного отверстия 5 выпускной насадки 4 в виде однополостного гиперболоида заданной конфигурации позволяет увеличить соотношение объемов газа и жидкости в пульповоздушной смеси и устранить гидродинамический скачок при прохождении потоком пульпы отверстия 5 выпускной насадки 4, что снижает сопротивление движению аэрированного потока и увеличивает его скорость. Последнее повышает эжектирующую способность аэратора.
Использование: аэрация пульпы при обогащении полезных ископаемых. Сущность изобретения: аэратор содержит корпус с патрубком для подвода воздуха, патрубок для подвода жидкости, введенный в корпус. Внутри корпуса соосно патрубку для подвода жидкости расположена выпускная насадка со сквозным отверстием, ограниченным поверхностью в форме гиперболоида. Отношение внутреннего диаметра патрубка для подвода жидкости к минимальному диаметру отверстия выпускной насадки составляет
, отношение длины выпускной насадки к минимальному диаметру отверстия выпускной насадки составляет от 2 до 4, а отношение минимального диаметра выпускной насадки к расстоянию между выпускной насадкой и патрубком для подвода жидкости составляет от 2,5 до 3,5. 1 ил. Рисунки
Заявка
4717077/03, 14.04.1989
Иркутский политехнический институт
Толстой М. Ю, Леонов С. Б, Казаков В. Д, Ратинер М. М, Федотов К. В
МПК / Метки
МПК: B03D 1/14
Метки: аэратор
Опубликовано: 20.08.1995
