Элеватор для транспортированияштучных грузов

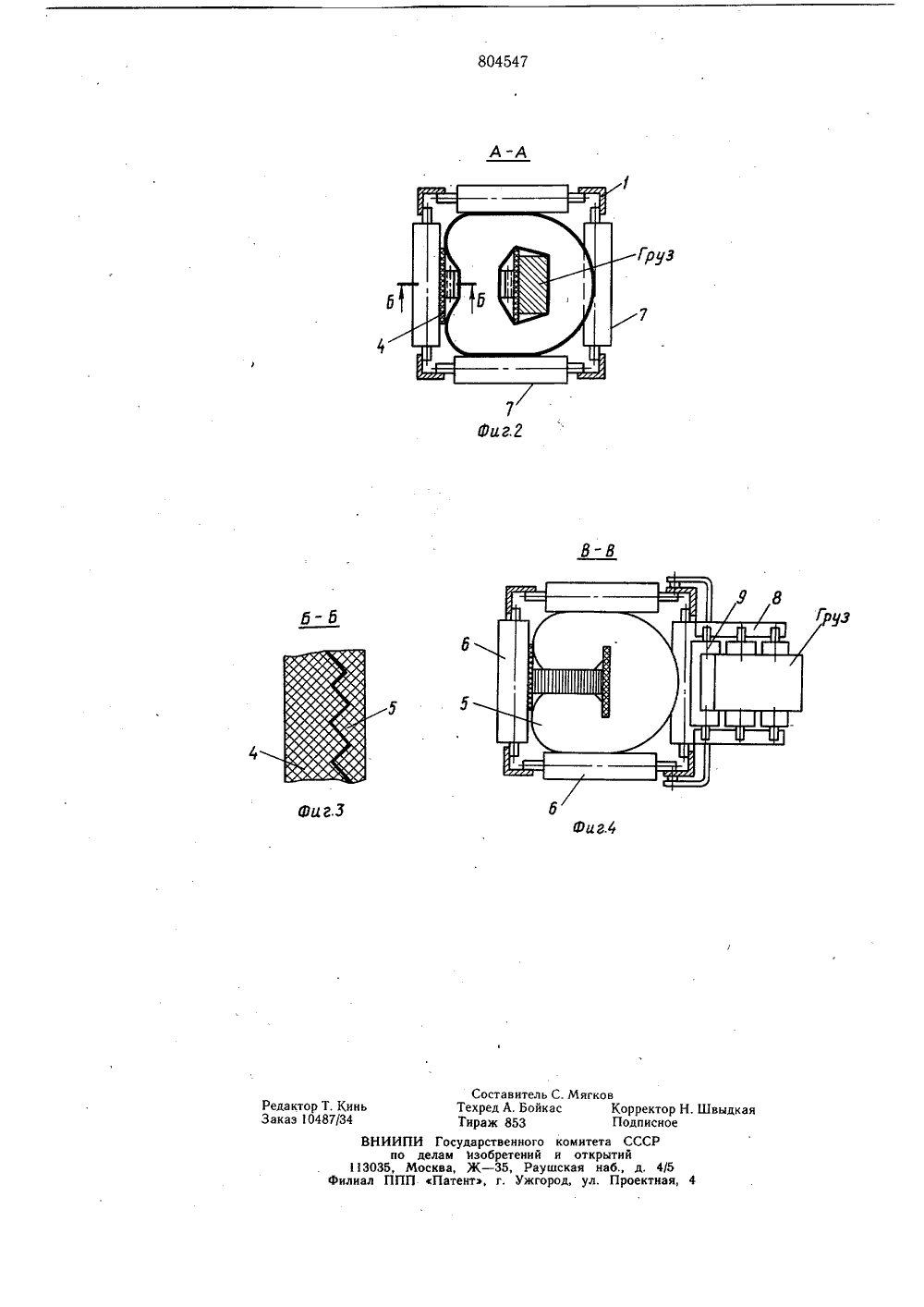

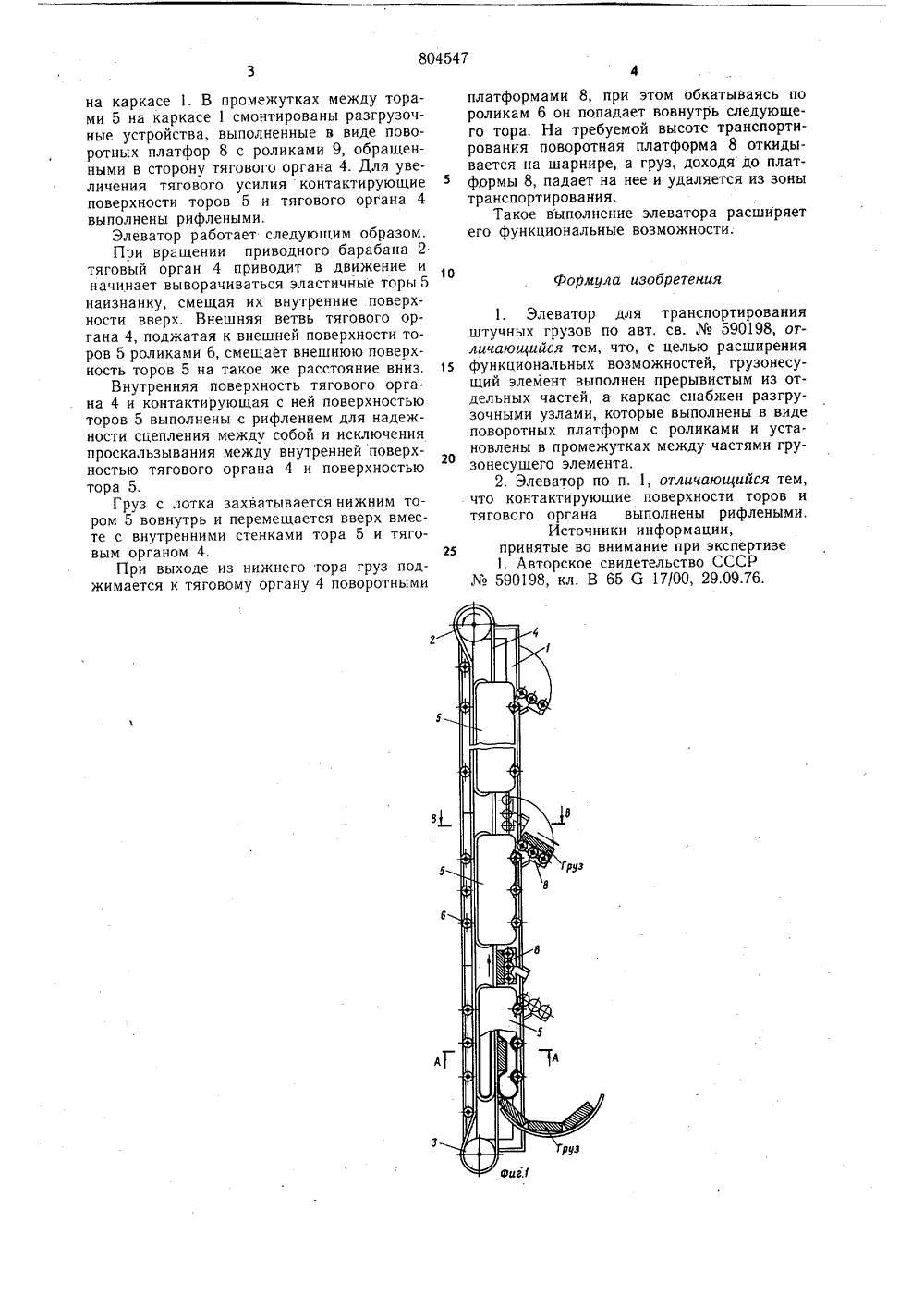

О П И С А Н И Е (11)8 О 4547ИЗЬБРЕТЕН ИЯ Союз СоветскикСоциалистическикРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1) Дополнительное к авт. свид-ву59019 9 (21) 2737776(27-033) Приорите убликовано 15.02.81. Бюллетеньта опубликования описания 25.02.81 3) УДК 621.867(7 итель 54) ЭЛЕВАТОР ДЛЯ ТРАНСПОРТИРОВАНИЯ ШТУЧНЫХ ГРУЗОВ асшире- элевани то Изобретение относится к промышленному транспорту, в частности, к элеваторам для транспортирования штучных грузов.По основному авт. св.590198 известен элеватор для транспортирования штучных грузов, содержащий каркас с закрепленными на нем приводным и натяжным барабанами, бесконечно замкнутый тяговый орган, охватывающий упомянутые барабаны и грузонесущий элемент, выполненный в виде наполненного сжатым воздухом тора из эластичного материала, охватывающего одну из ветвей тягового органа, причем на каркасе установлены расположенные в вертикальных плоскостях ролики, а вторая из ветвей тягового органа пропущена между упомянутыми роликами и наружной поверхностью тока 1.Этот элеватор подает груз на высоту, которая определена длиной тора, а для подачи материалов на разные высоты необходимо иметь целую гамму элеваторов, что является нецелесообразным и непроизводительным,Целью изобретения является ре функциональных возможностей. 2Эта цель достигается тем, что грузонесущий элемент выполнен прерывистым изотдельных чатей, а каркас снабжен разгрузочными узлами, которые выполнены в видеповоротных платформ с роликами и установлены в промежутках между частями грузонесущего элемента.Кроме того, контактирующие поверхности торов и тягового органа выполнены рифлеными,На фиг. 1 изображен элеватор, общийвид; на фиг. 2 - разрез А - А на фиг. 1;на фиг. 3 - разрез Б - Б на фиг. 2; нафиг. 4 - разрез В - В на фиг. 1.На каркасе 1 элеватора установленыприводные 2 и натяжные 3 барабаны, которые охватывает бесконечно замкнутый тяговый орган 4. Тяговый орган 4 одной из своих ветвей проходит через грузонесущий элемент, выполненный из отдельных торов 5,расположенных друг от друга на .расстоянии, равном высоте транспортируемого гру.20 за. Другая ветвь тягового органа 4 проходит между наружными поверхностями торов 5 и роликами 6, смонтированными накаркасе 1. С других сторон торыограничены роликами 7, также установленнымина каркасе 1. В промежутках между торами 5 на каркасе 1 смонтированы разгрузочные устройства, выполненные в виде поворотных платфор 8 с роликами 9, обращенными в сторону тягового органа 4. Для увеличения тягового усилия контактирующие поверхности торов 5 и тягового органа 4 выполнены рифлеными.Элеватор работает следующим образом.При вращении приводного барабана 2 тяговый орган 4 приводит в движение и начинает выворачиваться эластичные торы 5 наизнанку, смешая их внутренние поверхности вверх. Внешняя ветвь тягового органа 4, поджатая к внешней поверхности торов 5 роликами 6, смещает внешнюю поверхность торов 5 на такое же расстояние вниз,Внутренняя поверхность тягового органа 4 и контактируюшая с ней поверхностью торов 5 выполнены с рифлением для надежности сцепления между собой и исключения проскальзывания между внутренней поверхностью тягового органа 4 и поверхностью тора 5.Груз с лотка захватывается нижним тором 5 вовнутрь и перемещается вверх вместе с внутренними стенками тора 5 и тяговым органом 4.При выходе из нижнего тора груз поджимается к тяговому органу 4 поворотными платформами 8, при этом обкатываясь по роликам 6 он попадает вовнутрь следующего тора. На требуемой высоте транспортирования поворотная платформа 8 откидывается на шарнире, а груз, доходя до платформы 8, падает на нее и удаляется из зоны транспортирования.Такое выполнение элеватора расширяетего функциональные возможности.1 ОФормула изобретения1. Элеватор для транспортированияштучных грузов по авт, св.590198, отличающийся тем, что, с целью расширения1 ь функциональных возможностей, грузонесущий элемент выполнен прерывистым из отдельных частей, а каркас снабжен разгрузочными узлами, которые выполнены в видеповоротных платформ с роликами и установлены в промежутках между частями грузонесущего элемента.2. Элеватор по п. 1, отличающийся тем,что контактирующие поверхности торов итягового органа выполнены рифлеными.Источники информации,25 принятые во внимание при экспертизе1. Авторское свидетельство СССР590198, кл. В 65 6 17/00, 29.09.76.804547 А-А Фиг.Г игЗ Швыдкая ВНИИПИ Гос по делам 13035, Москва филиал ППП Патедактор Т, Кинь аказ 10487/34 Составитель С.Техред А. БойкасТираж 853 дарственного ко Изобретений и Ж - 35, Раушск нт, г, Ужгород МягковКорректорПодписноеитета СССРоткрытийя наб., д. 4/5ул. Проектная,
