F25B 43/00 — Устройства для разделения или очистки газов или жидкостей

Номер патента: 160817

Опубликовано: 01.01.1964

МПК: F24D 1/04, F25B 43/00, F25B 47/00 ...

Метки: 160817

...к конденсатору, наполнепна 5 Г 01 ян 1 ми парами агента, П 1 зоходит между пленками, нагревая там воздух. Во набеканне излишнего нагревания воздуха между пленками, горячий агент мокнет идти по пути наименьшего гидравлического сопротивления (большее сечение и короче путь), когда соленоидный вентиль /1 открыт. Положение вентиля определяется командой термореле 7, которое реапруст на температуру воздуха между пленками,Злемент для панельного охлаждения воздуха в помещениях, выполненный в виде пластины, зачерненной с одной стороны и тепло- изолированной с другой, о т л и ч а ю щ и й с я тем, что, с целью предотвращения образования конденсата на зачерненной поверхности, его пластина заключена в имеющую источник тепла обойму, между степками...

Номер патента: 189451

Опубликовано: 01.01.1966

Авторы: Всесоюзный, Смойловска, Титова

МПК: F25B 43/00

Метки: аммиачных, жидкости, отделитель, холодильныхустановок

...4 для отвода паров аммиака в компрессор.В нижней части корпуса расположен маслоотстойннк 5, соединенный со всасывающей линией насоса 6 при помощи заборного патрубка 7, па который навит змеевик О, обогреваемый горячими парами аммиака пз нагнетательпой линии компрессора, для повышения вязкости масла и эффективности его удаления, На заборном патрубке 7 установлена насадка 9, препятствующая возникновенито явления кавитации в насосе 6.Насадка 9 выполнена в виде цилиндра с коническими кромками 10 и боковыми окнамп 11. Насадка имеет конусообразную крышку 12 с направляющими ребрами 13 и отверстиями для выхода паров в случае пх проник-овения в насадку.Жидкий аммиак через дросселирующий ьепп ль 14 поступает в отделптель жидкости, пз нижней...

Номер патента: 232154

Опубликовано: 01.01.1968

Авторы: Ииостранна, Иностранец, Федеративна

МПК: F25B 43/00

Метки: 232154

...танлер 1, ректификационную колонну 8, систему трубопроводов и вентилей.Работает установка слелующим образом.Сжатый в компрессоре 1 возлух полводится 5 к паре регенераторов 2 и 4, в то время какчерез регенераторы Л и 5 отводятся хололные продукты разложения. В срелней части регенераторов 4 или 5 отволится от 2 ло 8% общего количества возлуха и вводится в меж трубное пространство теплообменннка-вымораживателя б, в котором происхолит лальнейшее вымораживание примесей. Охлажленный в регенераторах 2 и 4 очищенный возлух разлеляется на лва потока, больший из которых 15 полают через трубопровол 9 и летанлер 7 вректификацнонную колонну 8, меньший - в трубы теплообменника б, на наружной поверхности которых вымораживаются прнмесч, в...

Номер патента: 258319

Опубликовано: 01.01.1970

Авторы: Клищенко, Корчажкин, Пестун, Ткаченко, Украинский

МПК: B01D 45/12, F25B 43/00

Метки: вихревая, труба

...камерой 3 с диафрагмой 4, трубы 5 для отвода холодного потока и тоубы б для отвода горячего потока с присоединенным к ней кольцевым конденсатосборником 7. Внутри копденсатосборнпка установлен разделитель 8 со спиральной лентой 9 и разделительная перегородка 10, которая имеет,направляющую 11 с присоединенным отбойным диффузором 12 и радиальные отверстия 13. Разделитель 8 имеет внутреннюю термоизоляцию 14, а труба 6 - теплоизолирующую рубашку 15, что обеспечивает постоянный температурный режим сепарации. Кольцевой конденсатосборник содержит тангенциальные окна 16, соединенные отводными трубами 17 с емкостью 18 для жидкости и связан отводными трубами 19 с трубапроводом 20. К последнему присоединены трубопроводы 21 и 22 ог отводной...

Номер патента: 279648

Опубликовано: 01.01.1970

Автор: Гаршин

МПК: F25B 43/00

Метки: аппарат, комбинированный, холодильныхустановок

...стакан за полость, образованная ме на жидким хладагентом и 25 виковому теплообменникурат дл ий стак гм тепло паров с целью ключен жду ним подклюхолодильан с размеобменником хладагента, повышения в кожух, азаполнеена к змееИзобретение относится к комбинированным аппаратам для холодильных установок,Известны комбинированные аппараты, содержащие стакан с размещенным в нем змеевиковым теплообменником и фильтром-осушителем паров хладагента.Целью изобретения является повышение компактности холодильной установки,Это достигается тем, что стакан заключен в кожух, а полость, образованная между ними, заполнена жидким хладагентом и подключена к змеевиковому теплообменнику.На чертеже приведена принципиальная схема описываемого...

Номер патента: 287035

Опубликовано: 01.01.1970

Авторы: Крючков, Малков, Толчинский

МПК: F25B 43/00

Метки: газа, температуры, теплообменнике-вымораживателе

...следовательно в том же направлении будет смещаться зона максимальной интенсивности вымораживания примеси. На последующем отрезке времени температура царогазового потока па входе в вымораживатель непрерывно поцижаетсл в тех же пределах. Это приводит и смещению зоцы интенсивного вымораживания в сторону теплого конца вымораживателя. Величина смещечця зоны интенсивного вымораживания вдоль поверхности цаходцтсл в прямой зависимости от величины задаваемого дпапазоца колебания температуры парогазовой смеси ца входе в выморажцватель.Изменение положения зоны интецсивц ого вымораживаццл достигается изменением соот:Ошецил между количеством хладагецта, отво287035 15 Составитель Р. Клейман Текред Л. В. Куклина горрек, ор В. И, Жолуд...

Номер патента: 302567

Опубликовано: 01.01.1971

Авторы: Калеткина, Катерухин, Коновалов, Романовский, Софер

МПК: F25B 43/00

Метки: 302567

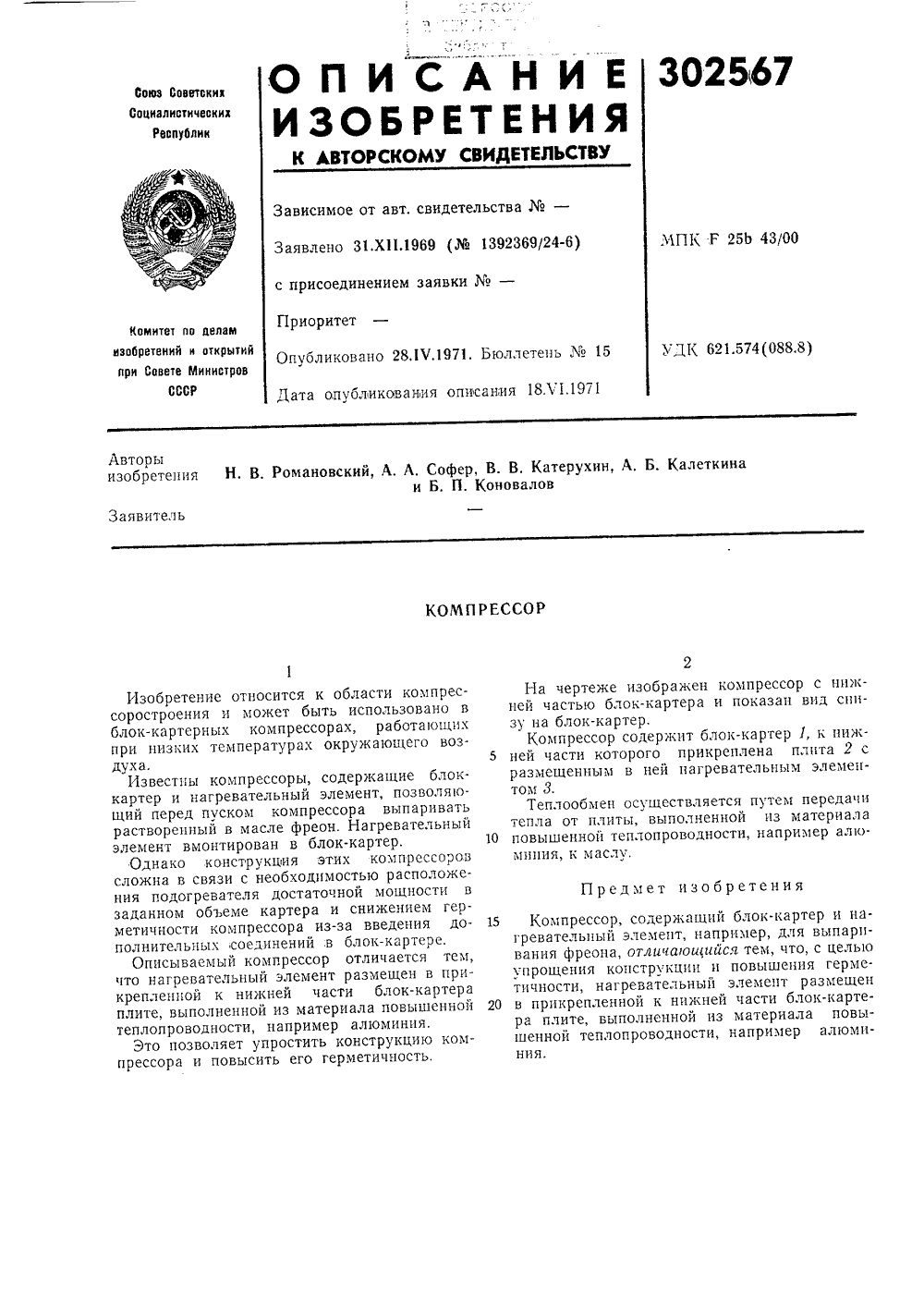

...нагревательный элемент, позволяющий перед пуском компрессора выпариватьрастворенный в масле фреон. Нагревательныйэлемент вмонтирован в блок-картер. 10Однако конструкция этих компрессоровсложна в связи с необходимостью расположения подогревателя достаточной мощности взаданном объеме картера и снижением герметичности компрессора из-за введения дополнительных сосдинений,в блок-картере.Описываемый компрессор отличается тем,что нагревательный элемент размещен в прикрепленной к нижней части блок-картераплите, выполненной из материала повышенной 2теплопроводности, например алюминия.Это позволяет упростить конструкцию компрессора и повысить его герметичность,с нижд сциомпрессо показант блок-картер 1, к цижприкреплена плита 2 с агревательным...

Номер патента: 392298

Опубликовано: 01.01.1973

Авторы: Аршанский, Жукоборский

МПК: F25B 43/00

Метки: оэр

...в Изобретение относится к Области холодного машиностроения,Известны способы осушки компреконденсаторного агрегата фреоновойтучной холодильной машины после еепутем удаления влаги из маслофрсмеси во время обкатки машины.Цель изобретения - - упрощение те логии.Это достигается тем, что по предлагаемомуспособу удаление влаги осуществляют переохлаждением смеси, ее дросселированием до отрицательных температур и последующим улавливанием, например, в механическом фильтреобразовавшихся в смеси гидратов,На чертеже показана схема установки дляосуществления предлагаемого способа.Установка содержит фреоновую герметичную холодильную машину 1, теплообменник 2для переохлаждения смеси, регулирующийвентиль 3 для дросселирования переохлажденпой...

Номер патента: 403926

Опубликовано: 01.01.1973

Авторы: Бабуров, Закирова, Ложкин

МПК: F25B 43/00

Метки: криогенных, сред, фильтр

...и их юк 9. Поток среды 5 подаю во вставки 8, в которь тем выводят из филь Установку фильтруют ку производят черед л ои за.ок 10. выем. Известны проходные фильгры для фильтрации криогенных скаред, содержащие корпус с входным и выходньом патрубками трубопровода, выполненны:аи в виде колен, вакуумный кожух, смонтированный снаружи корпуса на опорах, съемные фильт 5 рующие вставки, устанавливаемые в корпус через люк, Корпус фильтра (соответственно и вакуум ный кожух) лредставляет из себя цилиндр, р а епол ага емый к м агистр ал и под угло м 30 - 45, с одного торца которого расположен люк для установки фильтруюших вставоас, а с другого - колено выходного патрубка, причем последнее вваливается в цилиндр сбоку.Такие конструкции проходных...

Номер патента: 380923

Опубликовано: 01.01.1973

Автор: Вител

МПК: C10G 5/06, F25B 43/00

Метки: газа, низкотемпературной, сепарации

...И Д С Т цым или с тацгсцциальцыми соплами. Камера 6 соедицеиа с прямоточиым центробежным 10 сепаратором 8, внутри которого расположентрубопровод 9,Работает установка следующим образом.Газ подают через тацгецциальцыс сопла вихревой трубы 1, где оц разделяется ца колол пый и горячий потоки. Горячий поток, содсркащий основное количество коцдспсата, Высших углеводородов и воды, из вихревой трубы 1 через трубопровод 3 горячего потока направляют в сепаратор 4. Холодны "1 потока га за через диафрагму вихревой трубы 1 направляют в трубопровод 2 холодцого потока, у конца которого последний подвергают закручиванию завихрителсм 5, установленным иа некотором расстоянии от коццд трубопрово Да 2, Достаточным Для с)ормировация потока.Стсспарироваии),й...

Номер патента: 434230

Опубликовано: 30.06.1974

МПК: F24F 1/04, F25B 43/00

Метки: лучистого, охлаждения, панель, системы

...достигается тем, что ребра выполнены в виде перфорированных коробов, заполненных сорбентом и прикрепленных к основанию посредством теплоизоляционных вставок, а для регенерации сорбента внутри перфорированных коробов установлены элктронагреватели.На фиг. 1 изображен вариант конструктивного выполнения панели; на фиг. 2 - ребро панели, поперечный разрез.К панели 1, имеющей основание 2, прикреплены ребра 3 посредством теплоизоляционных вставок 4, Основание 2 панели совместно с ребрами 3 и вставками 4 образуют ячейки, открытые со стороны помещения. Ребро состоит из перфорированного короба 5, заполненного сорбентом 6, например силикагелем, Внутри короба помещен электрический подогреватель У.Влажньш воздух в результате диффузии...

Номер патента: 504052

Опубликовано: 25.02.1976

Авторы: Бурлак, Давыдов

МПК: F25B 43/00

Метки: осушки, откачки, хладагента

...холодильного аггата.На чертеже схематически изображеноописываемое устройство.Оно содержит установленные на трубопроводе 1, снабженном запоритилем 2, фильтр-осушитель 3 иРесивер выполнен тупиковым н ик всасываюшему пвтрубку 5 компрессо( ра 6 холодильного агрегата,Перед подсоединением к патрубку компрессора устройство предварительно вакуумируют и заполняют хладагентом додавления, получаемого на стороне всасывания компрессора в процессе работы холодильного агрегата,После подсоединения устройства принеработаюшем холодильном агрегате открывается запорный вентиль. Хладагентиз холодильного агрегата через патронпоступает в ресивер. В патронелладагент,осушается, Затем включают компрессорхолодильного агрегата и отсасывают хладагент из...

Номер патента: 596790

Опубликовано: 05.03.1978

Авторы: Апаев, Ефремов, Мусаев, Фридман

МПК: F25B 43/00

Метки: жидкости, отделитель

...Ю 2внутри корпуса по его оси авляющей 4 с ферромагнитным к 5, электромагнит б, размещен внутренней поверхности крышки атрубки 7.Отделитель жид ти работает сле- дующим образом. ЦПри нормальном режиме работы установки Фильтр 3 находится в средней части отделителя жидкости. В процессе работы посредством термометров 8 . сопротивлений н дифференциального лагометра 9 измеряется разность температур кипения и всасывания. При попада" нии жидкого хладагента из испарителя 10 в трубопровод 11 указанная разность температур ниже допустимой, дифференциальный лагометр 9 закрывает солено" идный вентиль 12 и одновременно с этим через исполнительный механизм 13,вклю". чает электромагнит б. Фильтр 3 притягивается ферромагнитным кольцом 5 к...

Номер патента: 602749

Опубликовано: 15.04.1978

Авторы: Бурлак, Давыдов, Ковалев, Кузьменко

МПК: F25B 43/00

Метки: жидкости, отделитель

...иение капе Изобретение относится к холодильной технике, а именно к отделителям жидкости, применяемым на холодильных установках,Известен отделитель жидкости для компрессионной холодильной машины в коРпусе 5 которого размещен Ч -образный трубопровод, имеющий в нижней части изгиба лунку с отверстием и подсоединенный к линии всасывания компрессора, Данный отделитель является наиболее близким к изобретению потехнической сущности и достигаемому результату 1).Недостаток известного отдели ля жидкости - громоздкость11 ель изобретепия - повЫшение коности.Достигается это тем, что внупровода встроена по типу "трубажидкостная линия холодильной масоединенная к регулирующему веконденсатору,На чертеже показан отделитель жидкоти, общий вид,Отделитель...

Номер патента: 615338

Опубликовано: 15.07.1978

Авторы: Бурлак, Давыдов, Ковалев

МПК: F25B 43/00

Метки: жидкости, отделитель

...2 введена вертикально уравнительная трубка 4, один конец которой в выходном патрубке 3 распопожен выше уровня жиакосги в корпусе 1, а другой конец опушен в нижнюю часть корпуса. Отдепитепь снабжен также входным патрубкэм 5. Геометрические рвзмерьн корпуса 1 и груб к эв 3 и 5 обеспечи вают заавнн ое аепение жидкого хпваагентв, а проходе сечение трубки 4 - заданный подсос выходной. пвтрубок 3.Отдепигепь жндкэго хпадвгенга рвбоег спепуюшим эбрвээм.Прн рвбэге компрессора пары с жидм хпаавгенгэм поступают через входной патрубок 5 в корпус 1. За счет уменьшения скорости пары хпадагента . отдепяются от жидкости и поступают вО-образную, часть 2 выходного патрубка 3, Пвйжущиеся пары хпадагента в копене, где введена трубка 4, создают...

Номер патента: 669158

Опубликовано: 25.06.1979

Авторы: Гольдштейн, Калашов, Петровский, Плешкановский

МПК: F25B 43/00

Метки: ресивер, установокок, холодильных, циркуляционный

...цилиндра 3 закреплен эмеевиковый теплообменник 7, внутрь которого введен отводящий патрубок 8. На наружной стороне патрубка 8 наварены ребра 9 для спрямления потока пара. К жидкостной части корпуса ресивера крепится решетка 10 для стабилизации свободного уровня жидкого хлад- агента при качке, В решетке 10 установлена воронка 11 для слива масла, снабженная трубой 12, на которой установлен датчик термсреле 13. На магистрали между теплообменником 7 и жидкостной частью корпуса 1 установлены вентили 14, 15 для регулирования уровня жидкого хладагента. На расширительной колонке 16 установлебб 9158 Формула изобретения ж 60 б Подписное НИИПИ Заказ 3639/2 Ужгород, ул. Проектная лиал ППППатент3ны датчики 17-20, поддерживающие не -обходимый для...

Номер патента: 690252

Опубликовано: 05.10.1979

Авторы: Поливанов, Чантурия, Шумаков

МПК: F25B 43/00

Метки: влаги, вымораживания, сепаратор

...полнительн ско- станым каналам 5 ротора ростью, что обеспечива изобретения - повышение качепки. 12 ель а ос внутренней стенке а 1 инеи удаляют стигается тем,а в оль его оставленная цель д всей длине корпус дановлен ротор со спиралеобразканалами.чертеже представлена схема сето по оси у ораживания влаги вымораживания в а для вым аратор для Приме 1 го сепараччжатого газа ение описали для ослики г умоныпониюиошппх; дтр; установке собствует ит корпус 1 с камерой 2 предьной сепарации в верхней части ительным бункером 3 в нижней содержва рите апптальных ксплуата на Гкчдвртмниьа кватш СССР тв дбльм м 306 к открытиюНаиболее б ности к изобр для выморажи корпус с каме рации в верхи бункером в ниОднако так 77 (21) 2444041/23-06 тической...

Номер патента: 714109

Опубликовано: 05.02.1980

Авторы: Васютович, Генин, Коган

МПК: F25B 43/00

Метки: горизонтальный, ресивер-промежуточный, сосуд, циркуляционный

...циркуляционный ресивер - промежуточный сосуд; на фиг. 2 - разрез А-ь фиг. 1.Ресивер - промежуточный сосуд содержит корпус 1, маслосборник 2, жидкий хладагент 3, патрубок 4 испарительной системы, патрубок 5 на714109 Формула изобретения ль Т.,ЮдиБабурка оставех е р М,Васильев о ректор М. демчик Реп 75 По комитета СССРи открытий .кая наб., д. 4/5 одписн Филиал ППП1 Патент, г. Ужгород, ул. Проектная, 4 гнетательной; стороны компрессора низкой ступени, патрубок б всоса компрессора высокой ступени, теплообменник 7, трубопровод 8, сборник 9 жидкого хладагента, подсоединяемый к насосам испарительной системы высокого температурного уровня.Ресивер - промежуточный сосуд работает следующим образом.Паро-жидкостная смесь холодильного...

Номер патента: 798440

Опубликовано: 23.01.1981

Авторы: Берегович, Гонин, Зеликовский, Лившиц, Рогова, Славуцкий, Тихомиров, Шкоп

МПК: F25B 43/00

Метки: жидкости, отделитель

...патрубке над уровнем жидкости, а нижний погружен в жидкость 1.Однако ч-образное выполнение выходного патрубка в известнь 1 х отделителях увеличивает сопротивление и усложняет конструкцию.Цель изобретения - снижение сопротивления и упрощение конструкции.Указанная цель достигается тем, что выходной патрубок на нижнем конце имеет конусообразный участок и верхний конец уравнительной трубки размещен в последнем.На чертеже изображен продольный разрез отделителя жидкости.Отделитель содержит корпус 1 с входным патрубком 2 и выходным патрубком 3 и уравнительную трубку 4, верхний конец 5 которой размещен в выходном патубке 3 над уровнем жидкости, а нижний 6 огружен в жидкость. Выходной патрубок 3 а нижнем конце имеет конусообразный часток 7 и...

Номер патента: 813096

Опубликовано: 15.03.1981

Авторы: Ельчанинов, Обухов

МПК: F25B 43/00

Метки: воздушнойхолодильной, патрон, регенеративный, установки

...1 корпус 2, 10 подключенный к воэдуховоду 3 черезпретивоположные торцовые перфорированные стенки 4 и 5. Патрон установлен горизонтально, а его корпус 2в поперечном сечении имеет форму рас ширяющейся книзу трапеции, сопряженной с нижерасположенной окружностью,причем в верхней части корпуса 2 дополнительно установлены вертикальные перегородки 6, высота каждой иэ 20 .которых и шаг между ними составляютсоответственно 1/15-1/10 и 1/2-2/3от диаметра О окружности, описывающейнижнкхо часть сечения корйуса 2.Воздушная холодильная установка 25 работает следующим образом.Воздух, поступающий в регенеративный патрон по воздуховоду 3, проходит через торцовую перФорированнуюстенку 4, очищается, отдает влагу ЗО адсорбенту 1, и через...

Номер патента: 859774

Опубликовано: 30.08.1981

Авторы: Берегович, Гопин, Ровинский, Тихомиров

МПК: F25B 43/00

Метки: компрессионной, конденсатора, ресивер, холодильной

...8, (фиг. 4). Конец 9 змеевика 4 введен в жидкостной объем корпуса 1, конец 10 змеевика 4 служит для отвода переохлажденного жидкого хлад 859774агента в испаритель 7. Отделитель 3 имеет наклонные плоские перегородки 11 - 13 с сегментными вырезами 14 и 15 (фиг. 2 и 3) и кольцевые ребра 16 - 18.Кроме этого на фиг. 1 показана труба 19 для отвода масла, а на фиг. 4 - конденсатор 20, вентиляторы 21 и 22 и терморегулирующий вентиль 23,Работа ресивера осуществляется следующим образом.Жидкий хладагент из конденсатора 20 через патрубок 2 поступает в кольцевой зазор между корпусом 1 и отделителем 3 жидкости и сливается по кольцевым ребрам 16 - 18 в жидкостную полость корпуса 1. При этом жидкий хл ада гент переохлаждается за счет теплообмена...

Номер патента: 901769

Опубликовано: 30.01.1982

Авторы: Батраков, Волков, Кравченко

МПК: F25B 43/00

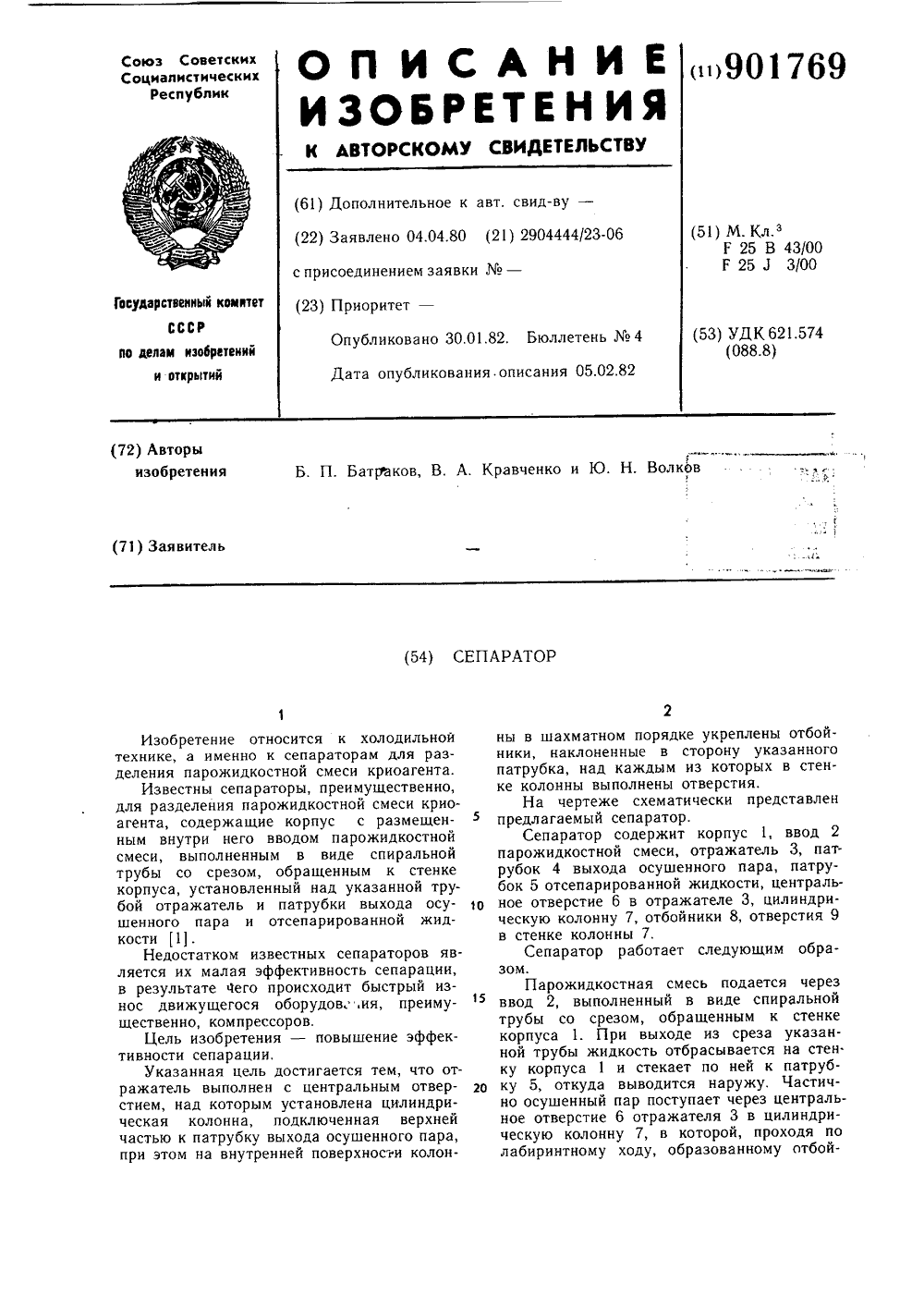

Метки: сепаратор

...в шахматнники, наклонепатрубка надке колонны вьНа чертежпредлагаемыйСепараторпарожидкостнрубок 4 вы хобок 5 отсепариное отверстиеческую колоннв стенке колоСепаратор зом.Парожидкостная смесь подается через ввод 2, выполненный в виде спиральной трубы со срезом, обращенным к стенке корпуса 1. При выходе из среза указанной трубы жидкость отбрасывается на стен. ку корпуса 1 и стекает по ней к патрубку 5, откуда выводится наружу. Частично осушенный пар поступает через центральное отверстие 6 отражателя 3 в цилиндрическую колонну 7, в которой, проходя по лабиринтному ходу, образованному отбой901769 Формула изобретения Составитель Р. Данилов Редактор И.Михеева Техред А. Юойкас Корректор Л. Бокшан Заказ 12350/47 Тираж 541 Подписное ВНИИПИ...

Номер патента: 907363

Опубликовано: 23.02.1982

Авторы: Берегович, Гопин, Зеликовский, Лившиц, Славуцкий, Тихомиров, Шкоп, Шляховецкий

МПК: F25B 43/00

Метки: компрессионная, холодильная

...с дросселирующим устройством 5 и испарителем 6. Нагнетательная линия 7 компрессора 3 связана с испарителем 6 магистралью 8, в которой установлен нормально закрытый соленоидный вентиль 9.Компрессионная холодильная установка работает следующим образом.В режиме охлаждения пары хладагента сжимаются в компрессоре 3, откуда поступают в конденсатор 4, В конденсаторе 4 хладагент охлаждается и в виде жидкости направляется в ресивер 1. Из ресивера 1 жидкий хладагент через дросселирующее устройство 5 поступает в испаритель 6, где кипит, отбирая тепло от охлаждаемого объекта. Из испарителя 6 пары хладагента через отделитель жидкости отсасываюгся в компрессор 3, и цикл повторяется,. Савушкинас Редактор А. ШишкинЗаказ 570/49ВНИИ Корректор...

Номер патента: 926458

Опубликовано: 07.05.1982

Авторы: Басенко, Кременецкий, Френк

МПК: F25B 43/00

Метки: жидкости, отделитель

...патрубка 3 введена вертикально .уравнительная трубка 4, верхний конец которой размещен над уровнем жидкости, а ниж" ний опущен в слой жидкости. Вэоме .того, отделитель жидкости содержит поплавок 5, подключенный посредством гибкого шланга 6 к нижнему концу уравнительной трубки 4. На внутренней поверхности корпуса 1 жестко закреплена направляющая 7, на которой установлен поплавок 5 с возможностью ,осевого перемещения926458 Формула изобретения Составитель Е.Семеновадактор О.Юрковецкая Техред М, Тепер Корректор О. Билак 42ого комитета СССРний и открытийРаушская наб 2945/32 Ти ВНИИ ПИ Государ по делам иэ 113035, Москва одписн ое а вен рет Жлиал ППП "Патентф, г. Ужгород,ектная, 4 Отделитель работает следующим образом,Пары с жидким хладагентом...

Номер патента: 958805

Опубликовано: 15.09.1982

Авторы: Батраков, Волков, Кравченко

МПК: F25B 43/00

Метки: жидкости, криогенной, паров, сепаратор

...5 под отбойные пластины 6. Здесь происходит основное разделение паровой и жидкой фаз, Жидкость сливается по патрубку 8 в нижнюю часть корпуса 1 и заполняет его таким образом, чтобы выход из патрубка 8 был закрыт слоем жидкости 9. Далее пары освобождаются от капельной жидкости на отбойных пластинах 6. Отсепарированные капли жидкости сливаются через отверстия 7 в корпус 1 сепаратора. Осушенные пары удаляются958805 7 Составитель Р к Техред Л. Бойк Тираж 543 ВНИИПИ Государственного по делам Изобретений 113035, Москва, Ж - 35, Рау илиал ППП Патент, г. УжгоДаниловас Корректор МПодписноекомитета СССРи открытийшская наб д, 4/5род ул Проектная оста Редактор Н. Волови Заказ 6758/52 3из сепаратора через патрубок 3, а отсепарированная жидкость 9...

Номер патента: 994873

Опубликовано: 07.02.1983

Авторы: Гартштейн, Файнберг, Шумилкин

МПК: F25B 43/00

Метки: регенеративный, фильтр-осушитель

...содрекит струбцину с прижимными щеками, расположенными на торцах патрона, причем со стороны выходного патрубка прижимная щека выполо иена в виде кулачкового механизма.На фиг. 1 представлен фильтр-осушитель;на фиг. 2 - сечение А - А на фиг. 1.Фильтр содержит патрон 1, заполненныйадсорбентом 2, входной 3 и выходной 4 патрубки, фильтрующий элемент 5, струб цину 6 с прижимными щеками 7 и 8, защитные обечайки 9, уплотнительные прокладки 10, центрирующие втулки 11 и присоединительные штуцеры 12.Фильтр работает следующим образом.Патрон 1 устанавливают в струбцине 6между щеками 7 и 8 таким образом, что патрубки 3 и 4 входят в контактс центрирующими втулками 11 и уплотнительными прокладками 10. После этого щека 8 перемещается в направлении...

Номер патента: 1070395

Опубликовано: 30.01.1984

Авторы: Белов, Домашенко, Львов, Матвеев, Павлихин, Суслов

МПК: F25B 43/00

Метки: жидкостей, исследования, криогенных, стенд, тонкой, фильтроэлементов

...3 и 9, установленными параллельно. Блок модельного загрязнения выполнен в виде высокотемпературного смесителя 10 и подключенных к нему баллонов 11 и 12 с газом-носителем и газом-загрязнителем. Стенд содержит вакуум-насос 13, подключенный к переохладит,лю.Низкотемпературный смсситель 4 имеет сбросной вентиль 14. На магистралях установлены вентили 15 - 20. На линии связи переохладителя 2 с вакуум-насосом 13 установлены подогреватель 21 и вентиль 22.В измерительную аппаратуру стенда входят датчик 23 давления; расходомерные устройства 24 - 28, датчики 29 - 33 температуры датчики 34 и 35 перепада давлений. Кроме этого, определяется газоанализаторами (не показаны) концентрация загрязнителя в смеси до и после исследуемых фильтров. Баллоны 11...

Номер патента: 1143946

Опубликовано: 07.03.1985

Авторы: Кожемяченко, Комов, Левкин, Петросов, Тябин

МПК: F25B 43/00, F28G 9/00

Метки: агрегата, бытового, внутренних, герметичного, полостей, холодильника

...герметичного агрегата 3, а выход - к конденсатору 6, На всех линиях связи установлены запорные вентили 10 - 21, позволяющие производить работу установки в режимах промывки и продувки герметичного агрегата 3.Способ осуществляется следующим образом.В режиме промывки чистое рабочее тело из бака 1 насосом 2 в жидком состоянии подается в герметичный агрегат 3. Удаление загрязнений осуществляется путем растворения масел жидким рабочим телом и вытеснение твердых частиц гидродинамичес 43946 30 35 40 45 50 5 10 15 20 25 2кой силой его давления. Загруженное жидкое тело после промывки герметичного агрегата 3 направляется на регенерацию. Сначала проходит фильтр 4, осуществляющий задержание металлических чистиц, а затем испаритель 5, где за счет...

Номер патента: 1145217

Опубликовано: 15.03.1985

Авторы: Гуренко, Лыфарь

МПК: F25B 43/00

Метки: ресивер

...- упрощение .конструкции и повышение технологичности.Указанная цель достигается тем, чтов ресивере, содержащем корпус с крышками,в верхней из которых выполнены входной ивыходной каналы, отборную трубку, соединенную с выходным каналом и смотровоеокно, последнее выполнено в виде трубки-суплотнительными кольцами, размещеннойв выходном канале, причем в верхней крышке над трубкой выполнен глазок,На чертеже представлен ресивер; разрез.Ресивер содержит цилиндрический корпус 1 с верхней 2 и нижней 3 крышками.В верхней крышке 2 выполнены входнойи выходной 5 каналы, смотровое окно,выполненное в виде стеклянной трубки 6 суплотнительными кольцами 7 и глазком 8.Соосно трубке 9 установлены верхний инижний держатели 10, осушители 11,...

Номер патента: 1161798

Опубликовано: 15.06.1985

Авторы: Кондратьев, Чернов

МПК: F25B 43/00

Метки: разделения, смесей, углеводородных

...с завихрителем 7 в сепаратор 8, а жидкая фаза, содержащая абсорбент, концентрируется в пристеночной части и выводится в сепаратор сбора жидкости 5.Капельная жидкость, отделенная в сепара торе 8, отводится через патрубок 14 в сепаратор 5.В случае изменения состава исходнойсмеси для обеспечения эффективного разделения изменяют площадь критического сечения соплового канала 15 вихревой трубы изменением вертикального положения камерыс завихрителями путем вращения штока 11 и перемещения его по резьбе узла вывода 12, а также изменяют параметры состояния внутри вихревой трубы путем 45 изменения положения запорного органадроссель-вентиля 13. Постоянство расхода абсорбента или конденсата через установку обеспечивают отключением...
