Устройство для испытания трубы внутренним

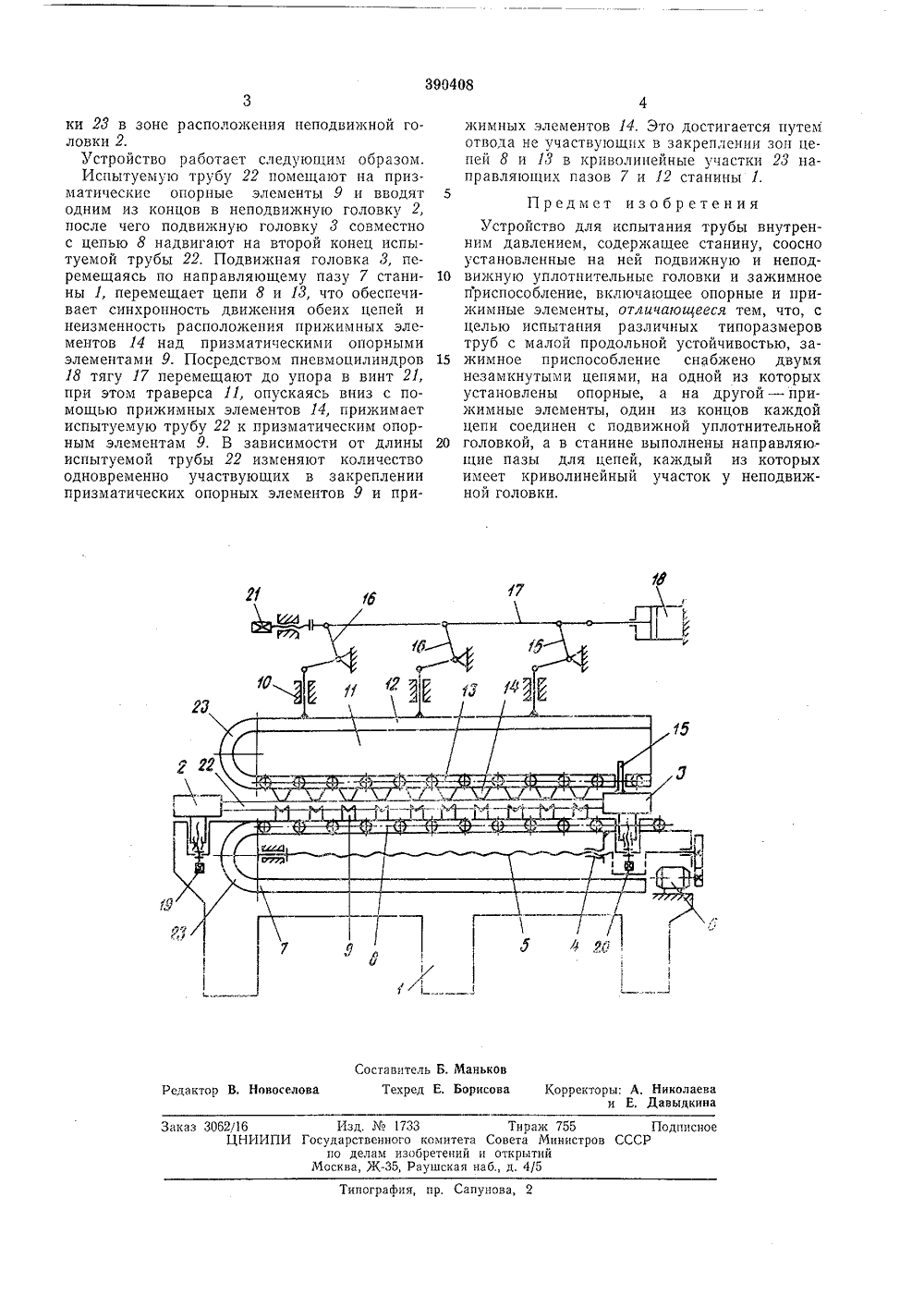

О П И С А Н И Е 390408ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик. Кл. 6 01 п 3/1 иисоединением з асударатвенный камитетСанита Миниатрав СССРпа делам изобретенийи аткрытий ПриоритетОпубликовано 11.Ч 11,1973, Бюллетень3Дата опубликования описания 29.Х 1.1973 К 620,162.4.620.165, .29:621,881(088,8. В, Пелипен явител ТРОЙСТВО Д СПЫТАНИЯ ТРУБЫ ВНУТРЕННИМДАВЛЕНИЕМ описы- трубы 1Изобретение относится к области испытания изделий на прочность и герметичность.Известны устройства для испытания труб внутренним давлением, содержащие станину, соосно установленные на ней подвижную и неподвижную уплотнительные головки и зажимное приспособление, включающее опорные и прижимные элементы, закрепленные с определенным шагом на цепях, располагаемых поперек испытуемой трубы.Недостатком известных устройств является то, что они не проводят испытания труб различных типоразмеров с большой разницей по длине и диаметру, имеющих малую продольную устойчивость, где требуется располокение опорных и прижимных элементов с определенным интервалом вдоль испытуемой трубы, а также регулировка прижимных элементов по высоте трубы в зависимости от ее диаметра.Цель изобретения - созда цне устройства, позволяющего испытывать трубы различных типоразмеров с малой продольной устойчивостью.Это достигается тем, что закимное приспособление снабжено двумя незамкнутыми цепями, на одной из которых установлены опорные, а на другой - прижимные элементы, один из концов каждой цепи соединен с подвижной уплотнительной головкой, а в станине выполнены направляющие пазы для цепей, каждый из которых имеет криволинейный участок у неподвижной головки.На чертеже схематично изображено 5 ваемое устройство для испытаниявнутренним давлением.На станине 1 соосно установлены неподвижная уплотнительная головка 2 и подвижная уплотнительная головка 3.10 Подвижная головка 3 посредством гайки 4соединена с ходовым винтом б, кинематически связанным с электродвигателем б.В направляющем пазу 7 станины 1 установлена на роликовых опорах незамкнутая цепь 15 8 с расположенными на ней призматическими опорными элементами 9. Над цепью 8 в направляющих 10 расположена верхняя часть станины 1, представляющая собой траверсу 1 с пазом 12, В пазу 12 размещена 20 ца роликовых опорах цепь 13 с закрепленными ца цей прцкимнымц элементамц 14.Цепь 13 посредством поводка 15 связана с подвижной головкой 3, Траверса 11 через рычаги 1 б связана с тягой 17, соединенной 25 с пневмоцилиндром 18.Для регулировки по высоте уплотнительных головок 2 и 3 служат винты 19 и 20, а посредством винта 21 при испытаниях трубы 22 регулируется ход тяги 17; Направляю щие пазы 7 и 12 имеют криволинейные участИзд.1733 осударственного комитет по делам изобретений Москва, )К, РаушскаяТираж 755Совета Министровоткрытийб., д. 4/5 аказ 3062/16ЦНИИ ПодписноССР ипография, пр. Сапунова,ки 28 в зоне расположения неподвижной головки 2.Устройство работает следующим образом.Испытуемую трубу 22 помещают на призматические опорные элементы 9 и вводят одним из концов в неподвижную головку 2, после чего подвижную головку 8 совместно с цепью 8 надвигают на второй конец испытуемой трубы 22. Подвижная головка 8, перемещаясь по направляющему пазу 7 станины 1, перемещает цепи 8 и 18, что обеспечивает синхронность движения обеих цепей и неизменность расположения прижимных элементов 14 над призматическими опорными элементами 9. Посредством пневмоцилиндров 18 тягу 17 перемещают до упора в винт 21, при этом траверса 11, опускаясь вниз с помощью прижимных элементов 14, прижимает испытуемую трубу 22 к призматическим опорным элементам 9, В зависимости от длины испытуемой трубы 22 изменяют количество одновременно участвующих в закреплении призматических опорных элементов 9 и прижимных элементов 14, Это достигается путем отвода не участвующих в закреплении зон цепей 8 и 18 в криволинейные участки 28 направляющих пазов 7 и 12 станины 1.5Предмет изобретенияУстройство для испытания трубы внутренним давлением, содержащее станину, соосно установленные на ней подвижную и непод вижную уплотнительные головки и зажимноеприспособление, включающее опорные и прижимные элементы, отличающееся тем, что, с целью испытания различных типоразмеров труб с малой продольной устойчивостью, за жимное приспособление снабжено двумянезамкнутыми цепями, на одной из которых установлены опорные, а на другой - прижимные элементы, один из концов каждой цепи соединен с подвижной уплотнительной 20 головкой, а в станине выполнены направляющие пазы для цепей, каждый из которых имеет криволинейный участок у неподвижной головки.
