Оськин

Номер патента: 1517686

Опубликовано: 23.11.1992

Авторы: Козлов, Кривошеин, Оськин, Рошаль, Самородов, Сипайло, Шипунов

МПК: H01S 3/03

Метки: газовый, лазер

...В результате зажимается разряд в разрядных капиллярах 18 и 19, Ток разряда протекает по цепям: источник питания, кабели 14 и 15, балластные резисторы 8 и 9, кабели 12 и 13, аноды 1 О и 11, разрядные капилляры 18 и 19, катод 20, корпус лазера 2.Размещение балластных резисторов для каждого разрядного капилляра в отдельной трубке в непосредственной близости к аноду позволяет исключить возможность возникновения реактивных колебаний плазмы разряда лазера, работающего в волноводном режиме в широких пределах рабочих токов, напряжений, поддержания разряда и давлений газовой сме1517686 ги в условиях жестких механоклиматических воздействий,Герметичное закрепление трубок с балластными резисторами параллельно однадругой по количеству разрядных...

Номер патента: 1395071

Опубликовано: 30.08.1992

Авторы: Козлов, Оськин, Сипайло

МПК: H01S 3/03

Метки: газовый, лазер

...цилиндрическимикраями, осуществжет жесткую связьконцов разрядных капилляров междусобой и поперечном сечении, в реэуль"та е чего исключается воэможность рассогласования оптических. осей капилляров в этом сечении при механоклиматических воздействиях. Мембраны 4, 5 жестко связывают разрыдные капилляры между собой в поперечном сечении, одновременно закрепляя их, в оболочке лазера 3. В то же время у капилляров сохраняется возможность перемещения в продольном направлении при температурных и механнческкя воздействиях. В результате повышается устойчивость лазера к механоклиматическим воздействиям. Электри, ческая связь катода с оболочкой лазера, находящемся под нулевым потенциалом, осуществляется токопроводящими покрытиями 13, 14,...

Номер патента: 1756800

Опубликовано: 23.08.1992

Авторы: Балакин, Ефимов, Кузьмин, Левин, Маковецкий, Оськин, Поединщиков, Суров

МПК: G01N 3/00

Метки: деформируемости, конструкций, элементов

...качество поверхностного слоя чистовой детали; минимальная толщина полки Яд определяется в зависимости от объема исходной заготовки, когда при получении полки с максимально допустимой толщиной обеспечивается заполнение профиля штампа, т.е. выполняются все геометрические размеры заготовки: начальная толщина заготовки Я определяется из условия постоянства объема исходной заготовки и окончательной заготовки с учетом объема сплава, идущего в облой; при назначении режима деформирования эагоговки используется допускаемая величина .трелки прогиба 1 для определения степени обжатия на основании зависимости (т/3) от (й/3).На фиг,1 показана заготовка, служащая для последующего деформирования; на Фиг.2 - заготовка. получаемая в предварительном...

Номер патента: 1752811

Опубликовано: 07.08.1992

Авторы: Белкин, Волков, Гринберг, Комаров, Мастыков, Оськин, Рабинович, Шаповалов

МПК: C22C 33/04

Метки: феррованадия, шихта

...раствор силикатз 2 СаО Я 102 способствует повьгшеггиго гидравлической активности конечного шлака, Такие шлаки, обладая повьнвенными вяжущими свойствами, могут найти приглег 1 енис в качестве напалнителя, например, при праизВадстВе цементноГО клинкера,При расходе оксидов бора в коллчестве менее О 4% вязкость и поверхностное натяжение получаемых шлаков недостаточны длл эффективного рзэделенля металла и шлака в ванне печи. Кроме того, такие шлаки имеют низкую гидравлическую активность, Расход оксидов бора более 1.0 мас,% УХУДШЗЕт тЕМПЕРдтУРНЫЕ УСЛОВИЯ ВОССТД- наВления, актиВность пятиокиси Ванадия В расплзве, что приводит к интенсивному растворению магнеэитовых агнеупаров,Расход ферросилиция гленее 8,0 мзс.% недостаточен для проведения...

Номер патента: 1547646

Опубликовано: 30.07.1992

Авторы: Козлов, Косарев, Оськин, Самородов, Сипайло

МПК: H01S 3/02

Метки: зеркал, лазера, оптический, поворотных, резонатором, складным, узел

...умень" З 5шает пассивную часть оптического резонатора (торец первого разрядногокапилляра - первое поворотное зеркало - второе поворотное зеркало - торец,второго разрядного капилляра),40что повьппает устойчивость к механо-.климатцческим Воздействиям за счетуменьшения рассогласования оптичес"ких осей разрядных капилляров междусобой и с оптической осью резонатора.45Выполнение вокруг каждого отверстия, в котором установлен держательзеркала, резьбовых отверстий под уг.- лом 120 п относительно друг друга, вкоторых размещены юстировочные винты, упирающиеся в нижнюю часть шляпки, позволяет повысить стабильностьвыходных параметров лазера в условиях жестких мехацоклцматических воздействий . за счет того, что юстировочные винты прц перемещении по...

Номер патента: 1734055

Опубликовано: 15.05.1992

Авторы: Алферов, Баранов, Луковников, Оськин

МПК: G01R 31/12

Метки: испытания, параметров, терморегулятором, тэн, электрических

...в виде секторов, которые закреплены на неподвижном коллекторе в центре поворотного диска и электрически связаны с токосъемниками, контакты токосъемников закреплены с возможностью вертикального перемещения, а электропривод блока разбраковки механически связан с контактными токосъемниками.На фиг.1 изображено предлагаемое устройство, на фиг.2 - вид А на фиг.1.Устройство имеет неподвижную ось 1, на которой закреплены кронштейн 2 с электроприводом 3, кронштейн 4 с редуктором 5, коллектор 6 с контактными секторами 7 и поворотный диск 8 с ячейками 9 для базирования испытуемой детали (ТЭН) 10, На поворотном диске 8 напротив каждой ячейки 9 расположен токосъемник 11, электрически связанный посредством проводников 12 с подвижными контактами 13...

Номер патента: 1690775

Опубликовано: 15.11.1991

Авторы: Будаев, Дземешкевич, Оськин

МПК: A61M 1/10

Метки: двухконтурный, желудочков, искусственного, исследований, сердца, стенд

...оценки шунтирующего кривотока на конце горизонтального колена установлен датчик расхода жидкости 17, соединенный с расходомером 18, содержащим индикатор.Стенд с шунтированием венозных резервуаров работает следующим образом. 30 35 40 После герметичной стыковки правого и левого (2 и 1) желудочков ИС к соответствующим разъемам элементов 12 и 10 для правого желудочка 5 и 7 для левого, устанавливают артериальные резервуары 11,6 на необходимом уровне, Затем по концу вертикального колена путем вращения Г-образной трубки 14, устанавливают больший уровень поддерживаемого венозного давления (если необходимо работать с различными значениями венозного давления во входных емкостях). Максимальная величина задаваемого давления зависит от длины...

Номер патента: 702988

Опубликовано: 30.10.1991

Авторы: Асеев, Оськин, Семизоров, Степанов, Троян

МПК: H01S 3/0975

Метки: газовый, лазер

...газовом лазере соединениепар двухпроводных линий с высокочастотными генераторами выполнено на концахпар линий, при этом генераторы йастроенына разные частоты и расположены непосредственно на йесущей конструкции резо натора, выполненной из материала свысокой тейлопроводностью. В йредложенном устройстве несущая конструкцйя резонатора является радйатором охлаждениягенераторов,На рис, 1 показан газовый лазер с ВЧвозбуждением, общий вид; на фиг,2 -распределение ВЧ-найряжения вдоль двухпроводных линий.,Газовый лазер содержит активный элемент 1, имеющий разрядный капилляр 2 с" размещенными на нем парами двухпроводных линий 3, которые подклеены концамис"йомощью подводящих проводов 4 квысокочастотным транзистОрным автогенераторам 5, Последние...

Номер патента: 1680154

Опубликовано: 30.09.1991

Авторы: Колесников, Оськин

МПК: A61F 6/14

Метки: внутриматочный, колесникова-оськина, контрацептив

...6 на концах плеч 2 упирались в противоположные стенки матки,Контрацептив может выполняться в стерильной упаковке с одноразовой гильзой- проводником. Поршень-толкатель не нужен, так как основное тело контрацептива фиксируется в гильзе-проводнике нитью 9,заведенной в прорезь гильзы.Контрацептив используют следующим образом,В петлю 7 закрепляют нить 9, стержень контрацептива устанавливают в гильзу-проводник, причем плечи 2 и 3 располагаются снаружи. Далее подготавливают пациентку 20 к процедуре, в цервикальный канал вводят расшйритель. Поскольку гильза-проводник 10 на дистальном конце имеет плоскую щелевидную форму, для введения его в цервикальный кнал возможно использование расширителей малого размера (3-4-й номер), что снижает...

Номер патента: 1666934

Опубликовано: 30.07.1991

Авторы: Быстров, Голошубин, Ойзерман, Оськин, Соломай, Червяков

МПК: F02B 79/00, G01M 15/00

Метки: внутреннего, двигателя, жидкостным, обкатки, охлаждением, сгорания, форсированного

...согласно инструкции завода-изготовителя, В конце обкатки вновь переводят двигатель на работу в режиме холостого хода, охлаждают двигатель с помощью теплообменнийа 4 и вентиля 8 до 30 С и работают на этом режиме до стабилизации температурного состояния сопрягаемых деталей газового стыка: головки, рубашки блока и силовых шпилек двигателя, Затем закрывают вентиль 8 подачи воды в теплообменник 4 и плавно, но быстро (в течение, например 30-60 с) производят загрузку двигателя на 1006 и работают на этом режиме без подачи воды в теплообменник 4, нагревая охлаждающую жидкость в системе охлаждения двигателя до максимально допустимой в эксплуатации (например, до 120 С), Затем открывают вентиль 8 и поддерживают температурное состояние...

Номер патента: 1666565

Опубликовано: 30.07.1991

Авторы: Алеев, Григорьян, Оськин, Тарабрин, Шаповалов

МПК: C22C 33/04

Метки: феррованадия

...- 90 от общего количества кремнистоговосстановителя (например, ферросилициямарки ФС - 75) является оптимальным, Недостаток ферросилиция в окускованномпродукте (менее 20) приводит к образованию первичных шлаков, обогащенных оксидами ванадия, и взаимодействию их согнеупорами.При содержании ферросилиция в окускованном продукте более 90 не удаетсядостичь полного восстановления ванадия изоксидов, что приводит к насыщению кремнием металлической фазы и разрушениюфутеровки,Присадку извести и ферросилиция в ходе проплавления окускованного продуктанеобходимо осуществлять порционно, поддерживая соотношение диоксида кремния итриоксида диванадия в шлаковой фазе1:(О;01 - 0,6) при отношении оксидов кальцияк сумме оксидов ванадия и кремния,...

Номер патента: 1644966

Опубликовано: 30.04.1991

Авторы: Дробышев, Зимин, Иткин, Лещинский, Оськин, Ступишин

МПК: A61M 1/10

Метки: крови, насос, центробежный

...разрез А - А на Фиг.2 (поверхности диска или стержня).Центробежный насос Для касаи состоит из корпуса 1 с ВхОДным 2 и ВыхОДным я патрубками. Внутри корпуса 1 размещен напорный узел 4, устанОВленный на полем валу 5 привода, выполненного. Напримео, в виде электродвигателя (не показан), Напорный узел 4 представляет собой ряд конусаОбразных, отстоящих один От другого не Оазных расстояниях дисков б, скрепленныхстержнями 7 с валом 5 привода. Для тоГО, чтобы обьемный расход крови Оставалсяприблизительно постоянным иа всех расстояниях от оси к периферии напорного узла 4, расстояние между дисками б должно уменьв 1 аться Г 0 мере удаления От Оси на" порного узла 4. Каждый из дисков б и стержней 7 Выполнен полым и состоит йз осноВания 8,...

Номер патента: 1611401

Опубликовано: 07.12.1990

Авторы: Гейхман, Иванов, Оськин, Полищук

МПК: B01D 39/00, E03B 3/18

Метки: пенополиуретанового, фильтрующего

...фильтрующий материал получают смешением полиэфира П(52 - 58 мас.), толуилендиизоцианата 65/35 (26-29 мас.), карбэмида (4 - 5 мэс.ь) и воды (остальное), смесь выдерживают 3 - 5 ч пои давлении 20 - 100 атм, Полученный материал обладает напряжением сжатия при деформации 40 21 - 27 кг/см, разрушающим напряжением2при растяжении 16 кг/см 2, 2 табл. ют крышки и извлекают асбест. Затем просверливают отверстие в наружной трубе, выполняющей роль пресс-формы. Полученный таким образом фильтр опускают в скважину, которая при высоких дебитах продуцирует гаэ с высоким содержанием песка. Предлагаемый фильтр обеспечивает 121 тыс.м /сут,Для получения фильтрующего вещества требуемой прочности проведена серия опытов по выбору состава исходных веществ,...

Номер патента: 1532241

Опубликовано: 30.12.1989

Авторы: Клебанов, Ковалев, Оськин, Потапов, Юрин

МПК: B23K 11/30

Метки: контактной, сварки, электрод

...фиг. 1 показан электрод перел сваркой (ндплавкой); на фиг. 2 - то же, в процессе сварки (ндгдвки).Электрол для контактной сварки состоит из крнусд 1. Нд шарнира 2 к кориу(уздкрецлены,(вд держателя 3 в виде рычагов, разменсинье в ндзд 4. В выточке 5 корнуса 1 закреплен контдктный гибкий токонроводяшии элемент 6, который выполнен из пакета меднь пластин, например из фогьги. Элемент 6 соединен с корпусомтаким образом, что контакт межд ними осушествляется через иоверность 7 нгдстины, вздиО- действующую с ндцлдвляемой деталью 8. Держатели 3 Осу(нествгЯнт только И)джим гибкого элемента 6 к ле тда и 8.Электрод рдоотает с,ду юц(им Образом.Неободи 0( усилие Е) для ндплдвки црик.1 дьНдетс 51 к кори с( 1 э,1(.ктродд 1(р(1 держатели 3 усилие...

Номер патента: 1530634

Опубликовано: 23.12.1989

Авторы: Белый, Горелик, Лазарев, Левичев, Мазилкин, Оськин, Рамеев, Тункель, Яковлев

МПК: C09K 5/10

Метки: жидкий, теплоноситель

...обладают .пзкой коррозионной агрессивно"тью,ув .я,цен; е концентрации сверх указанных пределов нецелесообразно по экономическим соображе 5ниям, а уменьшение концентрации нижеуказанных пределов приводит к ростукоррозионной агрессивности.Различия в коррозионной агрессивности антифризов, содержащих одинмоноэтаноламин и его комбинацию с ФО 1,особенно проявляются при длительныхкоррозионных ис.тытаниях, что иллюстрируется данными табл,2,Как видно из данных табл,2, прииспользовании известного теплоносителя значительные (свыше 0,05 им/год)величины скорости коррозии наблюдаютс 5 уже через 200 ч испытаний, тогдакак при совместном введении моноэтаноламина и ФОМнизкие величины скорости коррозии наблюдаются в течение более 1000 ч,В табл,3...

Номер патента: 1517123

Опубликовано: 23.10.1989

Авторы: Вишнякова, Оськин, Петухов

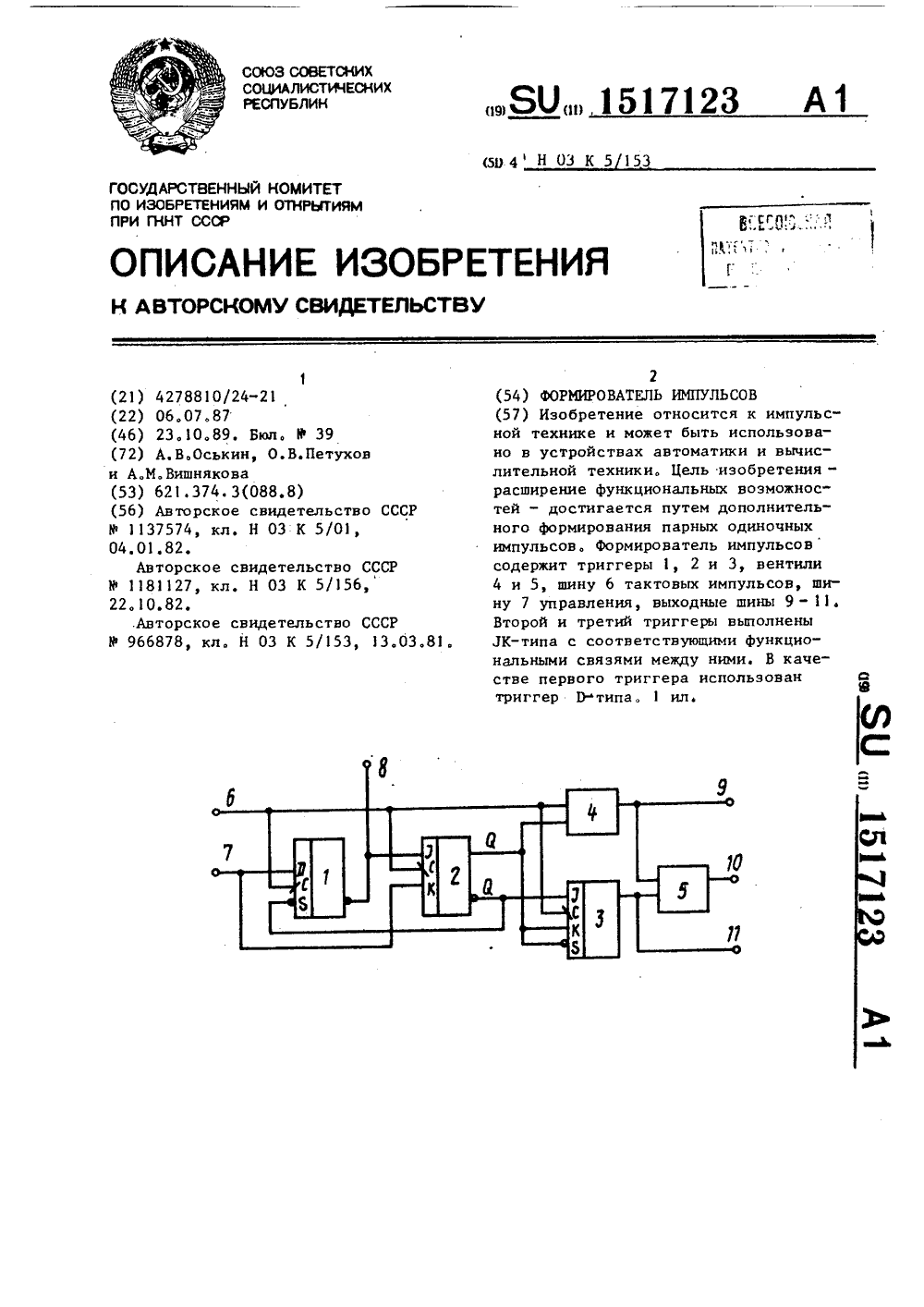

МПК: H03K 5/153

Метки: импульсов, формирователь

...поступающего с прямого выхода триггера 2 на Б-вход триггера3, этот уровень блокирует прохождение импульсов с шины 6 на выход вен тиля 4 и шину 9; нулевой сигнал с шины 9 блокирует прохождение сигна ла на выход вентиля 5 и на шину 10, На инверсном выходе триггера 1 и на шине 8 присутствует уровень логического "0".При появлении на шине 7 сигнала уровня логического "0" по ближайшему переднему фронту импульсов с шины 6 переключается триггер 1 и на шине 8 появляется уровень логической "1"Этот сигнал поступает на 3-вход триггера 2 и по ближайшему заднему фронту импульсов с шины 6 триггер 2 переключается, вырабатывая сигнал логического "0" на Б-вход триггера 1 и приводя его в исходное состояние, а сигнал логической "1" - на второй вход...

Номер патента: 1472173

Опубликовано: 15.04.1989

Авторы: Герливанов, Львов, Оськин, Ощепков, Пехота, Скок, Узиенко, Щеглов

МПК: B22D 7/00

Метки: слитков, стальных

...сверху с использованием шлакообразующих смесей, отличающийся тем, что, с целью улучшения качества поверхности и сгрукГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Институт проблем литья АН(56) Авторское свидетельство СССР712193, кл. В 22 Р 7/00, 1977. Изобретение относится к черной металлургии, в частности к получению стальных слитков разливкой сверху.Цель изобретения - улучшение чества поверхности и структуры слитков.По изобретению разливку стали осуществлять через слой шлака, помещенного на горизонтальную перегородку из легкосгораемого материала на уровне верхнего торца изложницы.Способ осуществляют следующим образом.На верхние торцы изложницы, размещенной на поддоне, накладывается перегородка - лист из...

Номер патента: 1444454

Опубликовано: 15.12.1988

Авторы: Виногоров, Жуков, Козлов, Оськин

МПК: E01B 31/04

Метки: резки, рельсов

...вращением штурвала 13 ло часовои стрелке, установленного в верхней части стойки 14 винта. В нижней части эта стойка имеет резьбу, покоторой перемещается гайка с подвижной тягой 15, взаимодействующей с плитой 6, например, посредством свооодного зацепления, для чего конецтяги может быть выполнен в виде Побразного захвата, или посредствомшарнирного соединения плиты б и тяги15, Кроме того, устройство содержитвертикальные 16 и горизонтальные 17цилиндры, маслопроводы с запорнымикранами, объединяющие гидроцилиндры16 и 17 с гидронасосом 18, Установкадиска 7 посредством тяги 8 на нижнейповерхности плиты 6 совместно с натяжным роликом 9, изменяющим геометрко движения ремней 12 за счет регулирования положения ролика 9 повысоте, а также перемещения...

Номер патента: 1442430

Опубликовано: 07.12.1988

Авторы: Оськин, Унжаков

МПК: B41J 3/10

Метки: головки, крепления, матричной, печатающей

...6 втулка 7. При помощи гайки 8 на втулке 7 закреплена также предварительно заневоленная, например, под углом 70 пластинчатая пружина 9, имеющая С-образную форму. Противоположный конец пружины 9 зафиксирован в кольцевой проточке 10 между конусами 3 и 4. 25Устройство работает следуюшим образом.Печатающая головка 6 своими втулками,7 устанавливается на штифты 2 каретки 1. При этом втулканажимает на конус 3 штифта 2, деформирует его за счет прорези 5 и встает на место. Пружина 9 проводится в проточку 10 и фиксирует печатающую головку 6. Для снятия печатающей голов 35 ки 6 необходимо .оттянуть ее за кор; пус от каретки 1, преодолевая усилие пружины 9. При этом втулка 7 нажимает на конус 4 штифта 2 и, деформируя его, освобождает пружину 9 из...

Номер патента: 1423930

Опубликовано: 15.09.1988

Авторы: Горбатовский, Ефремов, Ойзерман, Осадчий, Оськин, Петренко

МПК: G01M 15/00

Метки: внутреннего, газового, двигателя, затяжки, оценки, сгорания, стыка

...бурта 12 гильзы 6, головки 3, блока 2 цилиндров и прокладки 10 максимальная, относительное перемещение в двух взаимно перпендикулярных направлениях этих деталей должно быть минимальным. Поэтому, если перемещения возникают, то это свидетельствует о низком состоянии (качестве) газового стыка, Снижают нагрузку двигателя, доводя до режима холостого хода. Температура гильзы 6 вследствие снижения количества выделившегося тепла уменьша" ется. Температура головки 3 и блока 2 цилиндров поддерживается максимально возможной за счет снижения теплосъема из системы охлаждения (дополнительная система охлаждения и нагрева двигателя от посторонних источников и радиатор штатной системы отключены). В этом состоянии головка 3 и блок 2 цилиндров...

Номер патента: 1411530

Опубликовано: 23.07.1988

Авторы: Воинов, Загарских, Ольховой, Оськин

МПК: F16D 43/20

Метки: защиты, муфты, перегрузки, фрикционной

...соответствующего числу два на выходе дешифратора 5, к первому, соответствующему числу пять. Каждый дополнительный импульс, вызванный проскальзыванием муфты, поступивший на вход суммирования реверсивного счетчика 3, через мультиплексоры 6-8 запускает один из таймеров 12-14. По истечении заданного таймером времени выходной сигнал таймера через элемент ИЛИ 15 и третий вход блока 2 защиты поступает на вход вычитания реверсивного счетчика 3, и записанное в нем число уменьшается на единицу. Таким образом, сигнал на первом выходе дешифратора 5 появляется только в том случае, если за заданное время на вход суммирования реверсивного счетчика поступают на четыре импульса больше, чем на вход вычитания, что соответствует про-.скальзыванию...

Номер патента: 1387034

Опубликовано: 07.04.1988

Авторы: Дергачева, Кашуба, Оськин

МПК: G09F 9/40

Метки: индикаторной, корпусу, крепления, панели, узла

...нами 7 по соответствующим выводам 8 ГИП 5 К корпусу 1 привинчены кронштейны 9, в которых вращается рукоятка 10, на которую напрессован и зафиксирован роликовый эксцентриковый зажим 11, эксцентрик 12 которого выполнен с фигурным пазом. Рамка 4 крепится к четырем установочным шпилькам 13 ГИП 5 гайками 14. На рамке 4 закреплены два штыря-ловителя 3 и два крон штейна 15, между которыми расположен вращающийся ролик 16 зажима 11. Одним концом штыри-ловители 3 расположены в центровочных отверстиях 17 рамки 4 и ГИП 5, относительно которых заданы координаты контактных площадок выводов 8 ГИП 5. Контактирующие элементы 6 подсоединены к колодке штепсельного разъема 18, через З который осуществляется подключение всего устройства к узлу...

Номер патента: 1386478

Опубликовано: 07.04.1988

Авторы: Ведяшкин, Водяков, Калер, Оськин

МПК: B29C 35/02, B29C 45/02

Метки: кольцевых, литьевая, полимерных, пресс-форма

...к кольцевому щелевому коллектору 11, 25 который соединен с Формообразующей полостью 7, Радиальные зубья 10 выполнены с переменным поперечным сечением, увеличивающимся по длине зуба от формообразующей полости к загрузочной камере, причем ширина а зуба, при мыкающего к коллектору 11, равна ширине б последнего. Пресс-Форма может быть выполнена многоместной.Пресс-Форма работает следующимобразом.Заготовка полимерного материала, например сырой резиновой смеси, помещается в загрузочную камеру 5. Затем опускается верхняя плита 1 и пресс-"40 форма подается в вулканизационный пресс (не показан), Под действием усилия пресса резина передавливается из загрузочной камеры по литниковым каналам 9 в коллектор 11, а затем из 45 коллектора 11 в...

Номер патента: 1366261

Опубликовано: 15.01.1988

Авторы: Абдеев, Арсланова, Бакиев, Зайнуллин, Колесников, Оськин, Ризванов

МПК: B21D 22/02

Метки: вытяжки, горячей, днища

...25частей соединены с кольцом 28, которое образует вместе с элементом 26первый виток канала для циркуляции 10хладагента. Пуансон 1 снабжен подводящим 29 и отводящим 30 трубопроводами соответственно в центральнойи периферийной зонах пуансона 1 длявозможности выравнивания неравномерных температурных палей циркуляцийхладагента.Устройство работает следующим образом,Нагретую заготовку 22 устанавливают на рабочий торец матрицы 2. Впневмоцилиндрах 16 создают давление,штоки 17 перемещаются и давят с помощью пальцев 18 на короткие плечирычагов 19, двигая таким образом 25длинные плечи рычагов 19 в направлении оси симметрии матрицы 2. Валики21, перемещаясь по пазам на корпусе3 матрицы своими концами, выступающими над рабочим торцом матрицы 2,...

Номер патента: 1286394

Опубликовано: 30.01.1987

Авторы: Бабичев, Коровайко, Крашеница, Оськин, Тамаркин

МПК: B24B 39/00

Метки: поверхностей, упрочнения

...среды.На фиг.1 представлена схема предлагаемого устройства, на фиг.2 -схема устройства в обойме.Рабочей средой 1, состоящей изстальных или твердосплавных шаров,заполнен объем, ограниченный участком обрабатываемой внутренней Фасонной поверхности 2 детали и ограничителями 3 и 4, выполненными в видежестких подрессоренных штырей. Наподвижной оси 5 расположен многозубый ударник 6 с возможностью возврат но-поступательного перемещения по нейс помощью виброударного привода 7.Ограничитель 3 закреплен на оси 5неподвижно. Ограничитель 4 имеет привод осевого перемещения 8 для создания уплотнения рабочей среды. Всеустройство перемещается вдоль детали с помощью привода подачи 9. Для.удержания шаров устройство заключенов обойму 10,Устройство...

Номер патента: 1277292

Опубликовано: 15.12.1986

Авторы: Бондарчук, Воробьев, Данилов, Оськин, Тубис

МПК: H02H 7/09

Метки: защиты, несимметрии, обрыве, питающей, работы, сети, трехфазного, фаз, электродвигателя

...появляется ЭДС, управляющая дополнительным транзистором 14, Начинает работать усилитель 12 переменноготока и сигнал управления поступаетна управляющий электрод тиристора 27.Последний открывается, катушка 9 исполнительного реле 1 О обесточивается,его геркон 11 размыкает контакты вцепи катушки магнитного пускателя,электродвигатель отключается от сети (на схеме магнитный пускатель иэлектродвигатель не показаны).При обрыве нулевого провода И исчезает напряжение на стабилизированном источнике 1 питания, катушка 9исполнительного реле 10 обесточивается, что приводит к отключению электродвигателя. 20 Для предотвращения ложного отключения электродвигателя помехами различного происхождения в устройствепредусмотрено их...

Номер патента: 1277287

Опубликовано: 15.12.1986

Авторы: Бондарчук, Воробьев, Данилов, Оськин, Тубис

МПК: H02H 5/04, H02H 7/08

Метки: защиты, температурной, электродвигателя

...позволяет снизить напряжение питания блока управления и уменьшить величины входящих в него резисторов. Это приводитк повышению нувЖгвительности устройства, так как при температуре срабатывания становятся соизмеримыми веэлектродвигателя 11 выше предельнодопустимого значения, сопротивлениецепи позисторов возрастает, сигнал,поступающий от них на блок 12,уменьшается, транзистор 14 открывается, транзистор 15 закрывается, при 10этом открывается тиристор 27, катушка 23 обесточивается, что приводитк размыканию геркона 30. Катушка 32магнитного пускателя в этом случаетакже обесточивается и контакты 34 15размыкаются, отключая от сети электродвигатель 11.При обрыве цепи позисторов схемасрабатывает аналогично.При.снижении сопротивления...

Номер патента: 1260232

Опубликовано: 30.09.1986

Авторы: Ведяшкин, Водяков, Калер, Оськин

МПК: B29C 33/38, B29C 45/38

Метки: многогнездных, пресс-форм, резиновых

...вкладыш при этом исходя из допустимых контактных напряженийб не должно превышать Р7 Е бз 05 10000 500 кг/см 2 1 Минимальное давление на формообразующий вкладыш исходя из необходимости обеспечения контактных напряжений на отжимных кромках 6 м 1 =2000 кг/см равнор г бм 0,5 200 до /у 2у, И Для дальнейших расчетов величину внутреннего давления П принимают (по экспериментальным данным) равной 1410 кг/см ,Перевернутую и сомкнутую пресс-форму помещают в пресс и нагревают до температуры: П-,14.10Т = Р Тм = 0,+0 -463=432 КВ каждую из полостей в промежуточной плите закладывают заготовку резиновой смеси объемом 5,5 смз с температурой, не менее Промежуточную плиту накрывают основанием и пресс смыкают. Год давлением 10000 кг/см заготовки...

Номер патента: 1254215

Опубликовано: 30.08.1986

Авторы: Дергачева, Оськин

МПК: F16B 13/10

Метки: соединение

...ЯХоданич Корректо Бутяг 702/39 Тираж 777 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб. дакяз Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная,1254Изобретение относится к машиностроению и может быть использовано для установки фиксирующих элементов в приспособлениях.Цель изобретения - повышение надежности крепления и точности установки присоединяемой детали.На фиг,1 изображено соединение деталей; на фиг- вид Л на фиг.1; на фиг.3 - разрез Б-Б на фиг,1. 10Соединение деталей содержит базовую деталь 1 с отверстием 2, присоединяемую деталь 3 с упорным буртиком 4 и выступами 5, расположенными в пазах б разжимного элемента 7, имеющего 15 осевое резьбовое...

Номер патента: 1251316

Опубликовано: 15.08.1986

Авторы: Оськин, Шульгин

МПК: H03K 17/945

Метки: клавиатура, сенсорная

...(фи 1 .4 б) . Эти сигналы поступают затем на соответствующие двухполупериодные выпрямители 11 и 12, гдеформируются огибающие сигналы Од 45и О, (фиг,4 а,б),Причем сигнал О, поступает навход первого двухпалупериодного выпрямителя 11 через буферный усилитель 10, согласующий последний ссенсорными площадками 2.Первый 13 и второй 14 триггеры1Шмитта из соответствующих огибающихформируются сигналы О, и О саответственно (фиг,4 в,г) с крутыми фронтами, Элемент 15 задержки Формируетсигнал О путем осуществления задержки положительного фронта сигнала О на величину ).фиг.4 б) необхади 1масть которой описана ранее.,Элемент И 16 формирует из сигналов О и О, сигнал О, разрешения( фиг. 4 е), положительный фронт ко торого формируется по...
