Формирователь импульсов

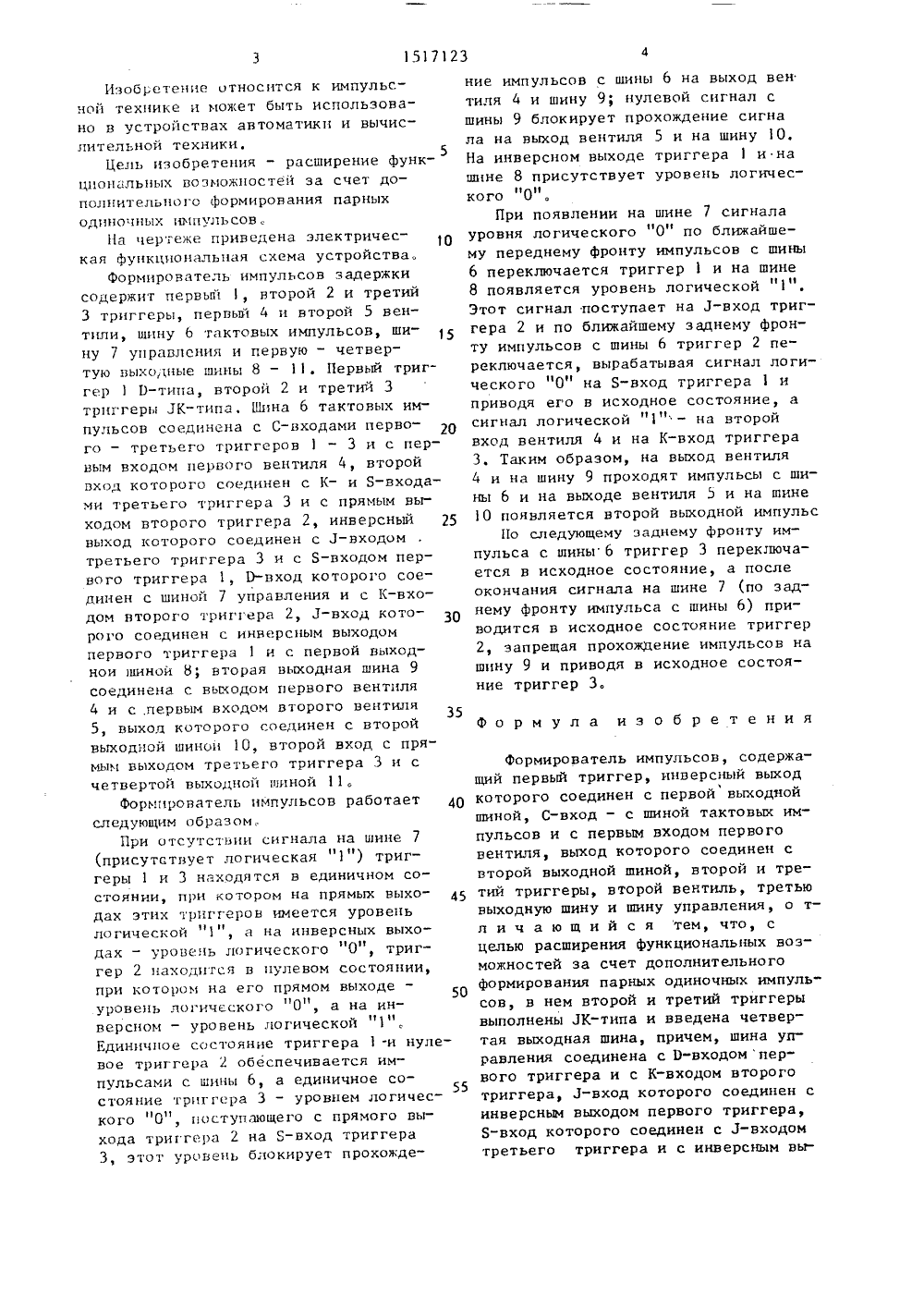

Изобретение относится к импульсчай технике и может быть использована в устройствах автоматики и вычислительной техники,5Цель изобретения - расширение функциональных возможностен за счет дополнительного формирования парныходиночныхупьсовНа чертеже приведена электрическая функциональная схема устройства.Формирователь импульсов задержкисодержит первый 1, второй 2 и третий3 триггеры, первый 4 и второй 5 вентили, шину б тактовых импульсов, шину 7 управления и первую - четвертую выходные шины 8 - 11, Первый триггер 1 В-тиа, второй 2 и третий 3триггеры ЛК-тпа. Шина б тактовых импульсон соединена с С-входами первого - третьего триггеров 1 - 3 и с первым входам первого вентиля 4, второйвход которого соединен с К- и 8-входами третьего триггера 3 и с прямым выходом второго триггера 2, инверсный 25выход которого соединен с Л-входомтретьего триггера 3 и с Я в вход первого триггера 1, 0-вход которого соединен с шиной 7 управления и с К-входом второго триггера 2, Л-вход которого соединен с инверсным выходомпервого триггера 1 и с первой выходнои шинон 8; вторая выходная шина 9соединена с выходом первого вентиля4 и с первым входом второго вентиля5, выход которого соединен с второйвыходной шинаи 10, второй вход с прямым выходом третьего триггера 3 и счетвертой выходной шиной 11,Формирователь импульсов работает 40следующим образом,При отсутствии сигнала на шине 7(присутствует логическая "1") триггеры 1 и 3 находятся в единичном состоянии, при котором на прямых выходах этих триггеров имеется уровеньлогической "1", а на инверсных выходах - уровень логического 1101, триггер 2 находится в нулевом состоянии,при котором на его прямом выходеуровень логического 0 , а на ин 11 11в ер сном - уровень логической " 1 " ,Единчое состояние триггера 1 -и нулевое триггера 2 обеспечивается импульсами с шины 6, а единичное со 55стояние триггера 3 - уровнем логического "01, поступающего с прямого выхода триггера 2 на Б-вход триггера3, этот уровень блокирует прохождение импульсов с шины 6 на выход вен тиля 4 и шину 9; нулевой сигнал с шины 9 блокирует прохождение сигна ла на выход вентиля 5 и на шину 10, На инверсном выходе триггера 1 и на шине 8 присутствует уровень логического "0".При появлении на шине 7 сигнала уровня логического "0" по ближайшему переднему фронту импульсов с шины 6 переключается триггер 1 и на шине 8 появляется уровень логической "1"Этот сигнал поступает на 3-вход триггера 2 и по ближайшему заднему фронту импульсов с шины 6 триггер 2 переключается, вырабатывая сигнал логического "0" на Б-вход триггера 1 и приводя его в исходное состояние, а сигнал логической "1" - на второй вход вентиля 4 и на К-вход триггера 3. Таким образом, на выход вентиля 4 и на шину 9 проходят импульсы с шины 6 и на выходе вентиля 5 и на шине 10 появляется второй выходной импульсПо следующему заднему фронту импульса с шины 6 триггер 3 переключается в исходное состояние, а после окончания сигнала на шине 7 (по заднему фронту импульса с шины 6) приводится в исходное состояние триггер 2, запрещая прохождение импульсов на шину 9 и приводя в исходное состояние триггер 3.Формула изобретенияФормирователь импульсов, содержащий первый триггер, инверсный выход которого соединен с первой выходной шиной, С-вход - с шиной тактовых импульсов и с первым входом первого вентиля, выход которого соединен с второй выходной шиной, второй и третий триггеры, второй вентиль, третью выходную шину и шину управления, о тл и ч а ю щ и й с я тем, что, с целью расширения функциональных возможностей за счет дополнительного формирования парных одиночных импульсов, в нем второй и третий триггеры выполнены ЗК-типа и введена четвертая выходная шина, причем, шина управления соединена с 0-входом первого триггера и с К-входом второго триггера, 3-вход которого соединен с инверсным выходом первого триггера, Б-вход которого соединен с 3-входом третьего триггера и с инверсным вьгЗаказ 6400/56 Тираж 884 ПодписноеВЯИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб д. 4/5 Производственно-издательский комбинат Патент", г.ужгород, ул. Гагарина, 1 1101 ходом второго триггера, С-вход которого соединен с шиной тактовых импульсов и с С-входом третьего триггера, К- и Б-входы которого соединены с йрямым выходом второго триггераи с вторым входом первого вентиля,выход которого соединен с первым входом второго вентиля, выход которогосоединен с третьей выходной шиной,второй вход - с прямым выходом третьего триггера и с четвертой выходнойшиной.
