Олейников

Номер патента: 1823075

Опубликовано: 23.06.1993

Авторы: Аксенов, Олейников, Сафронов, Смирнов, Чебыкин

МПК: H02K 1/22

Метки: асинхронного, двигателя, массивный, ротор

...1,6-1,7 удельного сопротивления на торцах. Внешний диаметр втулки на торцевых участках монотонно уменьшается к торцам, так что величина воздушногозазора между ротором и статором в торцевой части составляет 1,6-1,7 зазора в центральной части.Толщина рабочей втулки в радиальном направлении равна 1 . ) 9,1 - 9,9 )и иор 1 Я толщина стального цилиндра СО/Со /4 ЯРабочая втулка и стальной цилиндр насажены втугую на шихтованный сердечник (4) и соединены по торцам медными короткозамыкающими кольцами. Размеры. этих колец определяются расчетом.Физические процессы в роторе описываются следующими взаимодействиями, Вращающееся магнитное поле взаимоиндукции, создаваемое обмоткой статора, пронизывает рабочую втулку ротора и замыкается по шихтованному...

Номер патента: 1637434

Опубликовано: 23.05.1993

Авторы: Агарков, Гильман, Гордон, Купчинский, Олейников

МПК: E21D 1/06

Метки: бурения, скважин

...инструмента, например ступенчатой формы, При этом осевую нагрузку поддерживают максимальной для обеспечениявысокой эффективности бурения, При бурении без ограничения осевой нагрузки. какправило, происходит искривление оси скважины, вызываемое наклонным залеганиемпород.Бурение продолжают до момента, когдаотклонение центра забоя от вертикальнойоси 1 не приблизится к заранее заданнойвеличине. При подходе к этой предельнойвеличине, когда отклонение достигает величины 11( 1, а угол отклонения реальной осискважины 2 от вертикали 1 - величины а 1(Фиг, 1). бурение ступенчатым породоразрушающим инструментом 4 прекращают.Производят разрушение ступеней на забое,например, посредством проработки забояинструментом плоской Формы (на Фиг,...

Номер патента: 1817191

Опубликовано: 23.05.1993

Авторы: Воскобойников, Лесник, Лищенко, Олейников, Юргенсон, Яковлев

МПК: H02K 1/06, H02K 15/02

Метки: массивный, ротор, ферромагнитный, электродвигателя

...изготовления массивного ферромагнитного ротора электродвигателя осуществляется следующим образом, 25Производят изготовление элементовротора; вала 1, магнитопровода 2, втулки 3,Формируют немагнитные и ферромагнитные слои 4 и 5 на втулке 3.Формирование производят следующим 30образом,Втулку 3 подвергают старению до образования однородной ферромагнитнойструктуры, При значительном объеме производства можно подвергать термообработке - старению сразу партию втулок.Затем на каждой втулке формируют немагнитные слои путем закалки материала втулки в местах этих слоев. Нагревание слоевпроизводят индуктором токами высокой частоты. Во избежание прогрева соседнихслоев металла время нагрева должно составлять 0,5 - 2,5 с. Для обеспечения времени...

Номер патента: 1816337

Опубликовано: 15.05.1993

Авторы: Олейников, Орлов, Повстяной, Шайтор, Юргенсон, Яковлев

МПК: H02K 5/24

Метки: подшипниковый, узел, электрической

...демпфирования осевых вибрацийпутем введения демпфирующего фильтра,концентрично расположенного между под- .шипниковым щитом и промежуточной втулкой и отделенного от них а радиальномнаправлении телами качения, а в осевомнаправлении - кольцевыми упругими элементами при соотношении массы фильтра ипромежуточной втулки 10-20.Техническая сущность и принцип действия предложенной конструкции . поясняютсячертежом,Узел состоит из шарикоподшипника 2,установленного на валу электрической машины 1, На наружную обойму подшипникажестко насажена промежуточная втулка 3,концентрично которой расположен демпфирующий фильтр б, имеющий два ряда шариков, установленных. в сепараторах.Наружный ряд шариков 7 разделяет фильтр6 с подшипниковым щитом 8,. а...

Номер патента: 1815418

Опубликовано: 15.05.1993

Авторы: Олейников, Хрипунов, Шац

МПК: F03G 7/06

Метки: привод

...Проводник, обладающий памятью формы, может быть выполнен, например, из нитинола, часть проводника, взаимодействующая со шкивом, - из стального троса,Привод работает следующим образом.Рабочие элементы 4 нагревают с помощью пропускания через них электрического тока, обдува горячим воздухом или другим образом. При достижении рабочими элементами температуры мартенситного превращения происходит их сокращение. При этом рабочие элементы преодолевают сопротивление упругого элемента 3 и перемещают подвижный элемент 2 относительно основания 1,Затем снимают нагрев рабочих элементов и подключают охлаждение рабочих зле1315418 Составитель Н,ОлейниковТехред М.Уоргентал Корректор Л.Пилипе. едакт Заказ 1625 Тираж Подписное ВНИИПИ Государственного...

Номер патента: 1814163

Опубликовано: 07.05.1993

Авторы: Олейников, Шайтор

МПК: H02K 41/00

Метки: двигатель, линейный, термоэлектрический

...магнитный поток Ф, который индуктирует вихревой ток короткого замыкания под этим полюсом в трубчатом якоре 7, Для предупреждения тока в полюсах последние выполняются шихтованными с присадкой кремния. Ток осуществляет локальный разогрев якоря в зоне 8, а так как якорь изготовлен из феррита с низкой точкой Кюри, то зона 8 теряет магнитные свойства. Затем ток подают в обмотку управления 5, благодаря чему возникает рабочий магнитный поток Фг При этом якорь 7 стремится занять положение магнитного равновесия и под воздействием синхронизирующего усилия двигаться вправо относительно статора, азона разогрева - влево относительно якоря,Реверс осуществляется подачей тока в обмотку 6 левого полюса и отключением об 5 мотки правого полюса. При...

Номер патента: 1809343

Опубликовано: 15.04.1993

Автор: Олейников

МПК: G01M 11/02

Метки: волоконно, затухания, кабеля, оптического, оптической, передачи, системы

...соотношения для определения затухания. Пусть мощности передатчиков Р 1 и Р 2, коэффициент передачи первого приемника К 1, коэффициент передачи второго приемника К 2, Коэффициент передачи оптического волокна к первому приемнику а 1, а от приемника к передатчику й 1, аналогично для обратного направления коэффициенты передачи соот(12) ветственно аг и а 2, Коэффициенты передачи аттенюаторов соответственно А 1 и Аг.Проводя последовательность измерения при прохождении сигнала по укаэанным путям найдем следующие соотношения: по пути П 1 а а 1 Пр 2 011 = Р 1 А 1 Кг (1)по пути П 1 а Ьс 1 1 теоПр 1012= Р 1 а 1 К 1 (2) по пути П 1 Ь Ь 1 с 1 Ы 1 теоПр 1 О 1 з = Р 1 аК 1(3) по пути Пгб 1 дПр 1 021 = Р 2 А 2 К 1 (4)по пути Пго 1 е 1 т 1 ЬС 1 Ь...

Номер патента: 1809077

Опубликовано: 15.04.1993

Авторы: Гильман, Громыко, Докукин, Купчинский, Олейников

МПК: E21D 1/06

Метки: бурения, расширитель, скважин, стволов, шахтных

...4 Ь, оппозитный шарашке 2 Ь, когда последняя окажется на переходе из мягкой породы в твердую. Таким путем устраняются поперечнь 1 е колеба ния корпуса 1 расширителя, которыепередаются колонне бурильных труб и ограничивают повышение частоты вращения и усилия подачи, что, в конечном счете, ограничивает эффективность бурения расширителями известных конструкций, Вместе с тем, при наличии в конструкции расширителя опорных элементов 4 шарсш ки 2 лишают.ся возможности "отступить" от трудно преодолимого участка породы (например,при касании шарошкой 2 а твердой породы Т, как показано на фиг.1), вследствие шарашка воспринимает повышенные усилия (в сравнении с условиями работы в расширителях известных конструкций). Поэтому необходимым условием...

Номер патента: 1803551

Опубликовано: 23.03.1993

Авторы: Камелин, Коновалов, Олейников, Погорелый, Флидермойз

МПК: E21C 1/00, E21C 5/16

Метки: бурильная, гидравлическая

...хранительным клапаном 51, контроль по мапредохранительным клапаном 49 по мано- ЗО нометру 50, Величина давления рабочего. "метру 50 агента в гидроподатчике 6 контролируетсяПредохранительный клапан 51 опреде- .по манометру 54,: Можно реверсировать.ляет величину давления рабочего агента в податчик 6 (перевести золотник гидрораспударнике 4 при забуривании. Предохрани- ределителя 12 в позицию "б"), давление прительныеклапаны 51 и 52 соединенысослив этом ограничивается редукционным клапаной магистралью 53, Величина давления в ном 13, Ударник 4 питается по магистралиподатчике 6 при маневровых операциях 42-8 б-26-25-4, а слив идет на вращательконтролируется предохранительным клапа- по магистрали 4-39-37-29-ЗОа-5. Слив сном 52 по манометру 54.:...

Номер патента: 1797515

Опубликовано: 23.02.1993

Авторы: Бердниченко, Буробин, Дрищев, Завилинский, Иванов, Конопацкий, Костенко, Олейников, Тафинцев

МПК: B22D 19/00

Метки: биметаллических, линия, отливок, производства

...положении, В процессе 30 перемещения заготовки проходят под устройством ошлакования 11, где на направляемую поверхность наносится защитный синтетический шлак, При выходе из шагового конвейера заготовки поступают на подь емный стол 12, который подает их в зонудействия двухзахватного манипулятора 14, Захваты 15 манипулятора 14 входят в проушины заготовки и переносят ее в нагревательный индуктор 7 источника индукционного 40 нагрева 6, где наплавляемая поверхностьнагревается до 1050 - 1150 С, после чего тем1797515 10 30 же захватом манипулятор подает заготовку в полость литейной формы 3, а другой захват вэто время подает заготовку в нагревательный индуктор.Расположение заготовки в нагревательном индукторе в горизонтальном...

Номер патента: 1796028

Опубликовано: 15.02.1993

Авторы: Дзауров, Олейников, Урусов, Федоренко

МПК: E21D 13/02

Метки: выработки, горной, напряжений, разгрузки

...горной выработки, которая проводится до выемки полезного ископаемого, существует оп редел ен ное поле нап ряжений, которое зависит от гравитационных и тектонических сил, форм и угла падения залежи и т.п.Многочисленными экспериментами установлено, что плоскость ослабления совпадает с углом падения рудной залежи и проходит ниже центра выработки на некотором расстоянии (определяемом по вышеприведенной формуле) в зависимости от угла падения залежи.В плоскости ослабления действуютглавные разрушающие напряжения. Поэто му важно определить направление главныхразрушающих напряжений.В плоскости ослабления по линии еепересечения со стенками выработки бурят разгрузочные шпуры по восстанию и паде нию рудной залежи, эти шпуры создают...

Номер патента: 1795104

Опубликовано: 15.02.1993

Авторы: Гильман, Докукин, Купчинский, Олейников

МПК: E21D 1/06

Метки: бурения, скважин

...с полостью патрубка; кернопроводная труба выполнена изогнутой.1795104 г На фиг.1 изображено устройство для бурения скважин; на фиг,2 - схема удаления керна.На чертежах фиг.1 и 2 приняты следующие обозначения: 1 - корпус,2 - породораз рушающий инструмент, 3- кернопроводная труба, 4 - коронка, 5 - переходник буровой колонны, 6 - патрубок, 7 - породный керн, 8 - колено кернопровода, Ор - диаметр кернопровода, Ол - диаметр патрубка. О - 10 диаметр керна, В - радиус окружности, вписанной в изгиб кернопроводг.Устройство функционирует следующим образом. Коронка 4, расположенная соосно корпусу 1 с опережением относительно по родоразрушающих инструментов 2 (фиг.1) выбуривает центральную часть забоя, Остальную часть забоя обрабатывают...

Номер патента: 1794181

Опубликовано: 07.02.1993

Авторы: Афанасьев, Гилязов, Малышев, Молчан, Олейников, Сухинин, Шевченко

МПК: E21B 43/24, E21B 43/27

Метки: пласта, термохимической

...алюминия ли магния) на основе углеводородной жидсти, и подают образующуюся в скважинам эжекторе-смесителе смесь в пласт. осле закачки расчетных объемов всех комонентов, скважину заполняют водой и зарывают для завершения химическихакций и "термопропиткин пОроды. Через 5 суток скважину осваивают и вводят в сплуатацию, при этом следят за содержаем кислорода в попутном газе,Последовательность расположения оточек закачиваемых в пласт компонентовиг. 1 и 2) здесь:- суспензия алюминия в углеводородй жидкости; дородов, т.е. в результате периодического смешивания их аэрированного раствора соляной кислоты с суспензией алюминия или магния предотвращается прорыв. кислорода за пределы обрабатываемой эоны, что отве чает поставленной в изобретении...

Номер патента: 1790033

Опубликовано: 23.01.1993

Автор: Олейников

МПК: H04B 3/48

Метки: затухания, кабеля, оптического

...вырезаны полости с треугольным поперечнымсечением. Для осуществления переключений полости либо заполняются жидкостью споказателем преломления, равным показателю прелбмления материала призмы, тогдасвет проходит через них практически безпотерь, лйбо освобокдаются от жидкости, вэтом случае световой поток отражается отграней полостй пО закону полного внутреннего отражения к фотоприемникам, .Устройство работает следующим образом, .Пусть, например, открыт оптический переключатель 2, В этом случае он пропускаетсигйал от первого генератора оптическихимпульсов 1 на вход оптического кабеля 8,при этом оптический переключатель 9 работает в режиме отражения, так что сигнал отгенератора 1, пройдя кабель 8 и отразившись от оптического переключателя...

Номер патента: 1789963

Опубликовано: 23.01.1993

Авторы: Лагутин, Олейников

МПК: G03B 3/00

Метки: автоматической, объектива, фокусировки

...и соединены с выходом избирательного усилителя 4, а также последовательно соединенные блок 8 определенияразности, делитель 9, второй блок 10 выбора20 максимума сигнала, последовательно соединенные запоминающее устройство 11, регистр 12, блок управления 13 и усилительмощности 14, выход которого соединен сэлектроприводом 2 объектива, снабженным25 датчиком перемещения 15, выход которогосоединен с информационным входом запоминающего устройства 11 и с вторым входом блока управления 13, третий входкоторого соединен с первым выходом вто 30 рого блока 10 выбора максимума сигнала,второй выход которого соединен с управляющим входом запоминающего устройства11, второй выход блока управления 13 соединен с входами обнуления первого блока 535 выбора...

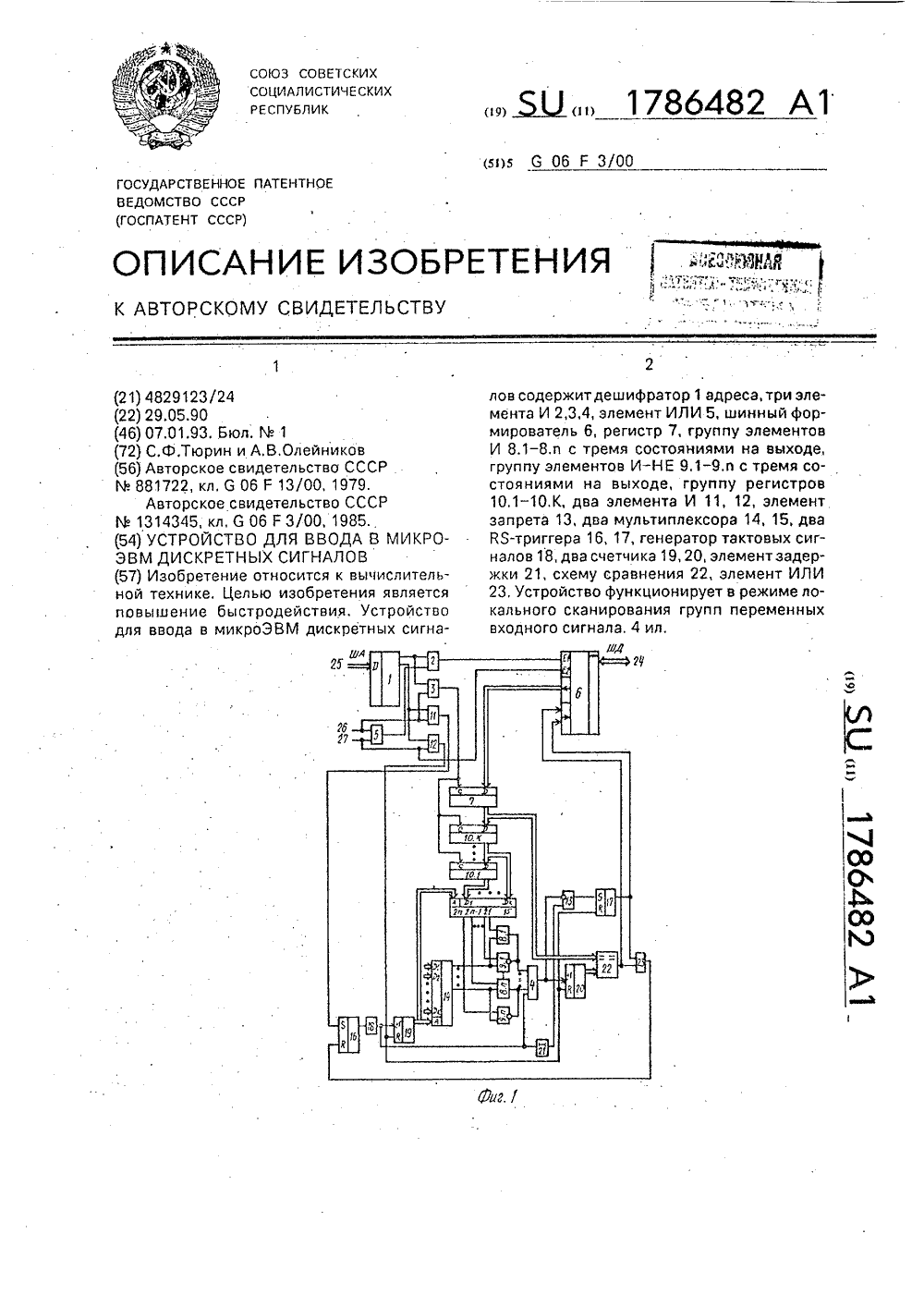

Номер патента: 1786482

Опубликовано: 07.01.1993

Авторы: Олейников, Тюрин

МПК: G06F 3/00

Метки: ввода, дискретных, микроэвм, сигналов

...этого по переднему фронту первого импульса с выхода элемента И 3 переписывается в регистр 10.К группы, предыдущее содержимое регистра 10.К группы при этом переписываетсянего из которых соединен с выходом первого ВЯ-триггера, вход установки в единицу которого соединен с выходом четвертого элемента И, первый и второй входы которого соединены соответственно со вторым вы- ходом дешифратора адреса и вторым входом первого элемента ИЛИ, первый вход которого соединен с первым входом пятогб элемента И, выход которого соединен со входами обнуления первого и второго счетчиков и входом установки в ноль второго ВЯ-триггера, вход установки в единицу которого соединен с выходом элемента запрета, управляющий вход которого соединен с выходом третьего...

Номер патента: 1786475

Опубликовано: 07.01.1993

Авторы: Муратов, Олейников

МПК: G05D 25/00

Метки: освещения

...Перемещениеподвижного источника света осуществляется с использованием схемы регулирования, 10содержащей масштабирующие усилители,входы которых связаны с выходами датчиков, а выходы - с входом схемы сравнения,выход которой связан с входом усилителямощности, а его выход связан с входом 15электропривода.На фиг, 1 изображена структурная схема предлагаемого устройства.Устройство освещения содержит протякенные источники 1 света, расположенные 20в одной плоскости параллельно, датчики 2,масштабирующие усилители 3, схему 4сравнения, усилитель 5 мощности и электропривод 6. Выходы датчиков 2 связаны свходами масштабирующих усилителей 3, 25выходы которых связаны с входом схемы 4сравнения. Выход схемы сравнения соединен с входом усилителя 5...

Номер патента: 1780961

Опубликовано: 15.12.1992

Авторы: Воронкин, Зусин, Куцын, Лаврентик, Олейников, Рассказова, Харлашин

МПК: B23K 20/14

Метки: диффузионной, разнородных, сварки

...детали вставляют другую деталь и производят их нагрев с изотермической выдержкой, вначале нагревают корпус в зоне его соединения с пластиной до температуры, превышающей температуру диффузионной сварки на 300 - 400 С, после установки в нем пластины осуществляют охлаждение до температуры диффузионной сварки, а изотермическую выдержку производят при этой температуре в течение 2 - 3 часов,Способ осуществляют следующим образом.Крепление режущих пластин к корпусу инструмента проводят в двухкамерной универсальной установке. Каждая камера имеет свою независимую систему откачки, позволяющую получить вакуум в рабочем пространстве не ниже 1,33 10Па и систему сжатия, обеспечивающую получение необходимой величины давления сжатия.Вначале...

Номер патента: 1780654

Опубликовано: 15.12.1992

Авторы: Вольф, Галицкий, Гарбуз, Олейников

МПК: A01G 31/00

Метки: выращивания, грунта, защищенного, растений, условиях

...выращивание растений осуществляют, используя их облучение энергией с длиной волны 7200-, 8700 нм, Обработку проводят путем установки источников излучения около растений на уровне соцветий, в нОчное время и при снижении солнечной радиаций ниже 100 Вт/м, 2 табл. ы 7200-8700 нм вйочное время нии солнечной радиации ниже период от бутонизацийдо ббраязей, п)5 Й этом источник излучеагают у растений на уровне пособ осуществляют следующим обр В теплице поддерживают температуру ,20-25 С, Между рядами растений устанавливают низкотемпературные ИК-излучатели. При этом излучатели располагают ниже уровня верхней листовой поверхности на уровне (или чуть ниже) соцветий, обеспечивая их максимальную облученность, Излучатели устанавливают, с...

Номер патента: 1779283

Опубликовано: 30.11.1992

Авторы: Гачечиладзе, Демченко, Кикнадзе, Краснов, Олейников, Серебряков

МПК: F16D 1/08

Метки: закрученных, потоков, сплошных, сред, формирования

...где и, Ъ, р - радиальная, продольная и азимутальная координата произвольной точки траектории 1-й частицы сплошной среды;йо, й- расстояния вдоль встречно-радиальных направлений до точки их пересечения от точки начала закручивания частиц сплошной среды и от точки конца закручивания частиц сплошной среды соответственно;С - постоянная интегрирования;Ч), Чг - компоненты составляющих скоростей движения частиц сплошной среды1779283 Составитель В,Яковенко ехред М.Моргентал Ко р О.Кравц то аказ 4205 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 45 зводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 уЪ - азимутальная координата частицы сплошной...

Номер патента: 1776790

Опубликовано: 23.11.1992

Авторы: Демьяненко, Кичкин, Олейников, Пашенко, Петухов, Романенко, Юргилевич

МПК: E21C 35/20

Метки: исполнительный, комбайна, орган, угольного

...указанной цели в исполнительном органе угольного комбайна, включающем поворотный редуктор со шнеком и закрепленный на поворотном редукторе гибкий оградительный щит, в виде секций из эластичных элементов, эластичный элемент каждой секции выполнен в виде ленты, образующей в сечении арку, кроме того, каждая лента выполнена в виде одного слоя или многослойной, а также между корпусом поворотного редуктора и эластичной лентой каждой секции установлены одна или несколько металлических лент,Сущность изобретения поясняется чертежом. где на фиг. 1 изображен предлагаемый исполнительный орган; на фиг. 2 - вид Б на фиг, 1: на фиг, 3 и фиг, 4 разрез по А-А на фиг, 1,Исполнительный орган угольного комбайна состоит из поворотного редуктора 1 со шнеком...

Номер патента: 1776517

Опубликовано: 23.11.1992

Авторы: Ленивкин, Олейников, Петров

МПК: B23K 9/167, B23K 9/173

Метки: дуговой, плавлением, сварки

...способствует измельчению структуры металла шва и направлению роста кристаллов.На чертеже схематично изображены вольт-амперные характеристики питающей системы: 11, 12 - граничные значения тока режима сварки; 01, 02 - уставки наибольшего и наименьшего напряжения дуги, при которых производится дискретное изменение тока,Особенность предлагаемого способа заключается в том, что предварительно устанавливают ток дуги выше номинального. После возбуждения дуги происходит интенсивное проплавление основного металла и рост обьема сварочной ванны, Одновременно увеличивают длину дуги при постоянном токе 12. При увеличении длины дуги расширяется зеркало сварочной ванны. Это приводит к снижению удельного давления дуги на ванну, образованию под активным...

Номер патента: 1775803

Опубликовано: 15.11.1992

Авторы: Копылов, Олейников, Суворов, Яковлев

МПК: H02K 15/04

Метки: статора, электрической

...электротехнических заводах, выпускающих крупные машины, поэтому эта известная технология и форма в данной заявке не описывается).Аналогично выполнена паэово-зубцовая зона из концентрической обмотки из круглого ферромагнитного (вариант И) провода (фиг.1 - ,5), что применяется главным образом для машин малой и средней мощности, В этом варианте лобовые части 1,а с двух сторон пазово-зубцовой зоны выполнены одинаково, Причем, как и в вари,анте 1, пустоты между проводами заполнены эластичной ферромагнитной массой 4.Состав и технология переработки эластичной магнитодиэлектрической массы различны для пропитки и склеивания прямоугольных проводов (фиг.1,2, вариант 1) и для круглых проводов (вариант 1), Для первого варианта масса состоит из...

Номер патента: 1774983

Опубликовано: 07.11.1992

Авторы: Гильман, Купчинский, Олейников

МПК: E21B 10/12

Метки: действия, инструмент, уступного, шарошечный

...8 к указанной статье Гросскемпера;проходка при зтам прекращается, и необходим падьем Оуаавага Оргача на поверх"ность для очистки инструмента от сальника,Цель изобретения - повышение производительности инструмента за счет уменьшения сальникообраэования.Поставленная цель дастигаегся тем, чтокорпус венца выполнен в виде усеченногоконуса, большим основанием расположенного са стороны вооружения, причем центральный угол а конуса находится в50 о-180 оОтличительный признак предлагаемогоизобретения - пределы центрального углаконуса: 50"а Ы 80 о,Сравнение предлагаемого технического решения с известными, а также с прототипам, свидетельствует о наличии и данномрешении нового признака, а также о связиэтого решения с известными, т.е, о соответствии...

Номер патента: 1774518

Опубликовано: 07.11.1992

Авторы: Олейников, Уткин

МПК: H04N 13/00, H04N 15/00, H04N 5/232 ...

Метки: автоматической, камера, стереотелевизионная, фокусировкой

...с частотой 10 МГц, с третьего выхода задающего генератора 6, подключенного к второму входу блока 8 управления, поступают синхроимпульсы с частотой 40 МГц, оперативный блок 9 памяти устанавливается в режим считывания информации, формирователь 13 кода устанавливается в режим счета, на первой группе выходов второго группового выхода блока управления - уровень "лог,"0". Отсчеты считываются до прихода следующего строчного импульса СР(попереднему фронту импульса), Таким образом, надежность работы устройства, а значит и фокусировки ПТК, достигается синхронизацией работы всех блоков устройства в каждый момент времени. С группового выхода оперативного блока 9 памяти по шестнадцати каналам считываются одновременно за один адрес с каждого...

Номер патента: 1773584

Опубликовано: 07.11.1992

Автор: Олейников

МПК: B23B 51/02

Метки: сверло

...-узел 1 на фиг,2; на фиг,4 - схема измененияугла располокения направлгнощих элементов; на фиг.5 - схема действия равнодействующей силы резания в поперечноглсечении Впри изменении угла расположения наг 1 равл 5 нощих элементов.Сверло состоит из корпуса 1 с закрепленными режущей частью 2 и направляющим элементом 3, Направляющий элемент4 устанавливается на корпус 1 с помощьюприкрепленных болтами к корпусу 1 клиньев 5 и б. Направляющий элемент 4 имеетвозможность находиться в двух и более положениях за счет перемещения по цилиндрической поверхности 7 в ус ановочномпазу 8, При этом меняется угол расположения направлякщих элементов 3 и 4, Корпус 1 закреплен своим резьбовым хвостовиком со стеблем 9 и выполнен с осевым отверстием 10 для отвода...

Номер патента: 1771555

Опубликовано: 30.10.1992

Автор: Олейников

МПК: A01C 1/02

Метки: дозатор, магнитной, семеочистительной

...и установлены на едином валу, причем навивка одного из шнеков выполнена в виде спиральной пружины и снабжена механизмом регулировки ее шага.Таким образом, заявляемое техническое решение соответствует критерию "Новизна", Анализ известных технических решений аналогов) в области сельскохозяйственного машиностроения позволяет сделать вывод об отсутствии в них признаков, сходных с существенными отличительными признаками в заявляемом дозаторе, и признать заявляемое решение соответствующим критерию "Существенные отличия".На чертеже показана схема предлагаемого дозатора.Дозатор для магнитной семеочистительной машины содержит шнек 1, подающий основной компонент (семена),закрепленный на валу 2 с вариатором 3,шнек 4, навивка на котором...

Номер патента: 1768993

Опубликовано: 15.10.1992

Автор: Олейников

МПК: G01F 23/16

Метки: вязкой, жидкости, уровня

...соединенную с ним индикаторную трубку и регистратор уровня,Недостатком его является низкая точность измерения уровня из-за влияния на результат измерения температурного изменения объемов индикаторной жидкости и резервуара.Целью изобретения является исключение температурной погрешности.Это достигается тем, что устрой держит камеру с индикаторной жид неи индикаторную трубку енный в виде поплавка с оложенные снаружи инди1768993 где и - ширина;- длина;й - высота;а - коэффициент линейного расширения камеры или индикаторной трубки;т - температура;Ч - объем индикаторной жидкости;3 - коэффициент объемного расширения индикаторной жидкости. Составитель В, ОлейниковТехред М,Моргентал Корректор Т. Орлова актор рови аказ Зб 39 Тираж Подписное...

Номер патента: 1765471

Опубликовано: 30.09.1992

Авторы: Бутов, Ляпунов, Олейников, Феоктистов

МПК: F01L 1/12, F01M 9/10

Метки: блока, внутреннего, газораспределения, двигателя, звездообразного, механизма, нижнего, привод, сгорания, цилиндров

...сообщена с внутренней полостью кожухарессоры, имеющей винтовую или шнековуюнарезку. Кроме того, корпус насоса для откачки масла из картера совмещен с корпусом пОдшипника шестерни передачимеханизма газораспределения.На фиг,1 показан общий вид двигателявнутреннего сгорания с предлагаемымприводом механизма газораспределениянижнего блока цилиндров; на фиг,2 - поперечный разрез привода механизма газораспределения.Привод механизма газораспределениянижнего блока цилиндров содержит картер1 МГР, установленный на нем шестеренчатый откачивающий насос 2 (фиг.1), Откачивающий насос 2 включает корпус 3 (фиг,2) совсасывающей полостью 4, сообщенной смасляной полостью 5 картера 1 МГР,Коническая шестерня 6 передачи механизма газораспределения установлена...

Номер патента: 1763890

Опубликовано: 23.09.1992

Авторы: Лагутин, Олейников

МПК: G01B 21/00

Метки: инструмента, кромки, режущего, состояния

...датчика очередного зуба режущего инструмента. Из оптического датчика 1 сигнал поступает в пиковый детектор 3, выходной сигнал которого характеризует максимальную амплитуду А сигнала оптического датчика 1, Сигнал оптического датчика 1 поступает также на компаратор 4, где сравнивается с напрякением Д источника 2 опорного напрякения. Выходной сигнал компаратора 4 характеризует длительность сигнала оптического датчика 1 7= ЛМ, в течение которого максимальная амплитуда А сигнала оптического датчика 1 превышает уровень Д напряжения источника 2 опорного напря,кения, Сигнал А оптического датчика 1 поступает с выхода пикового детектора 3 на вход блока 5 деления и преобразуется аналого-цифровым преобразователем 7 в код, Сигнал т оптического...
